通话调试问题确定步骤

📎 原始文档：https://www.kdocs.cn/l/ccDNDbsuYb7U 通话调试问题确定步骤

  1. 准备工作：

1.1 工具准备

PcmRxTools_download_20240306.zip

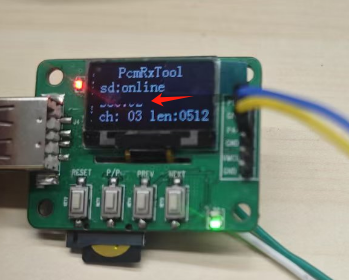

写卡工具更新以上程序后，新版本程序支持配置波特率设置，点击工具PP按键能够选择修改波特率，通道等；
工具使用说明：
数据导出工具使用说明.pdf
串口数据导出使用教程V0.2.pdf

1.2 程序准备

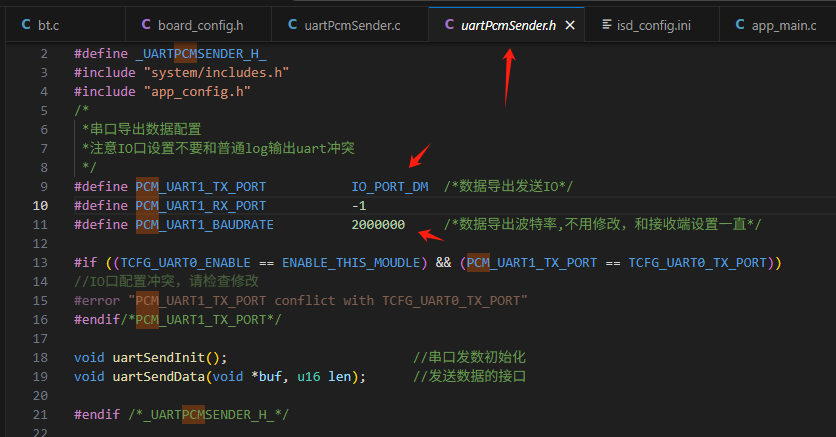

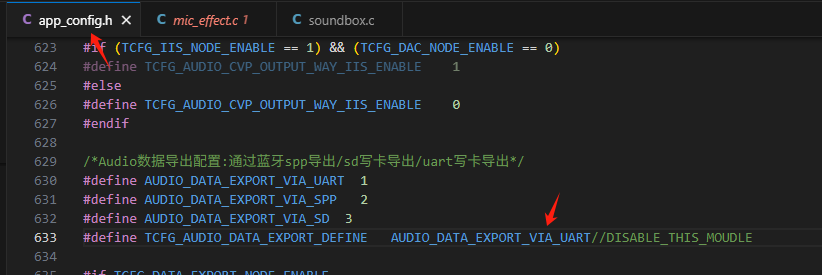

非可视化：

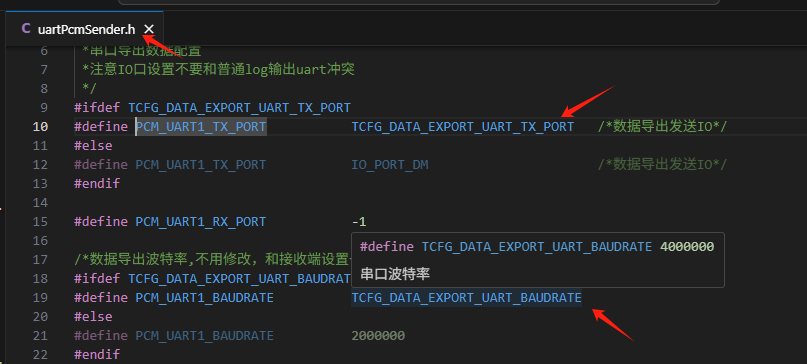

image 可视化：

  1. 通话写卡测试

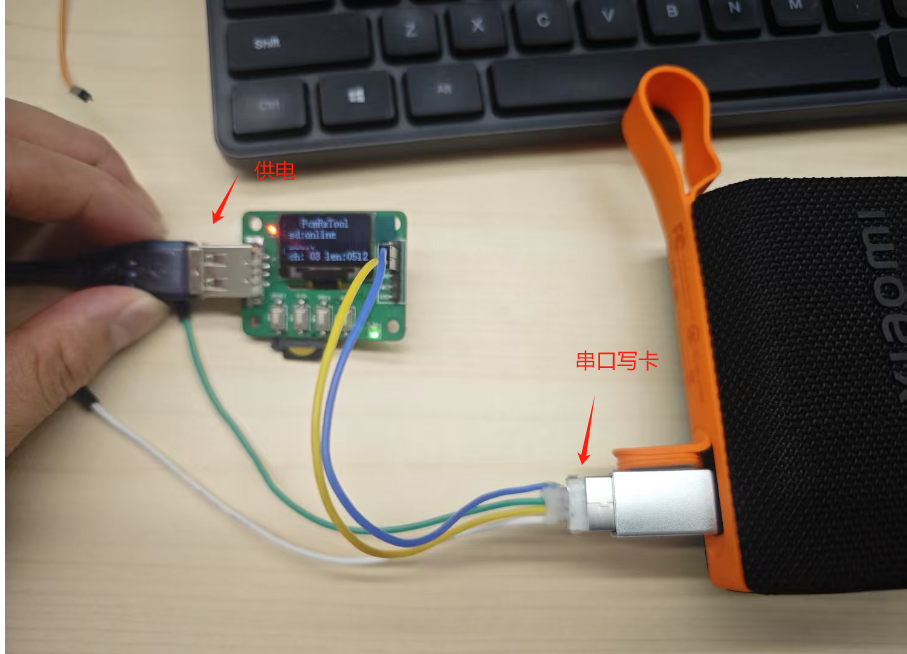

2.1 硬件环境搭建


2.2 audition软件准备：

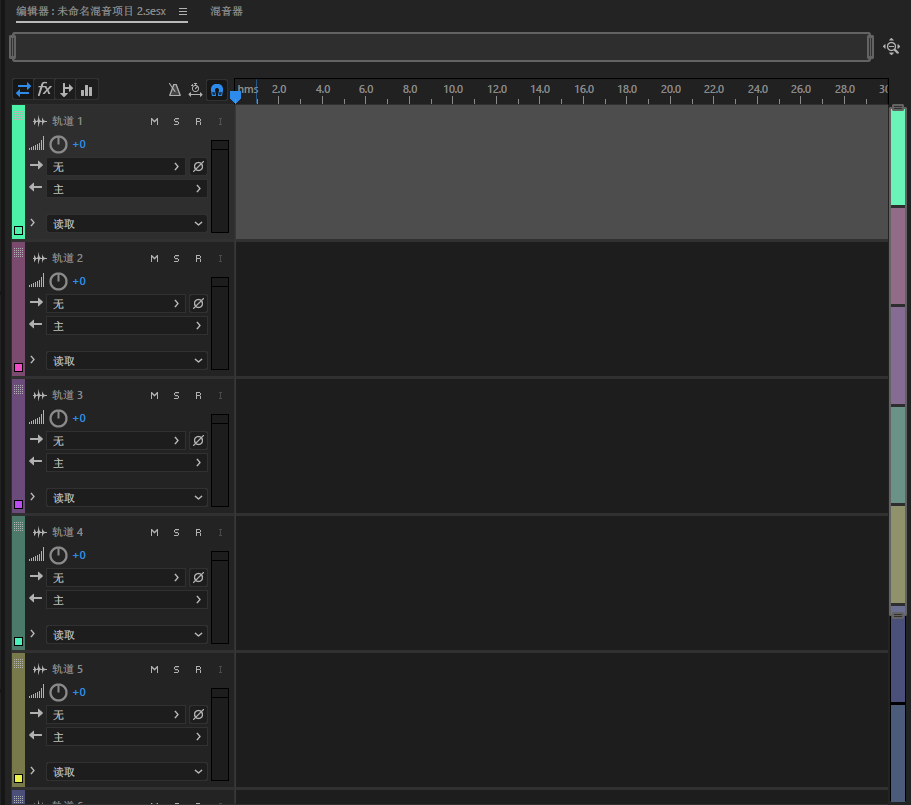

2.2.1新建一个多轨会话：

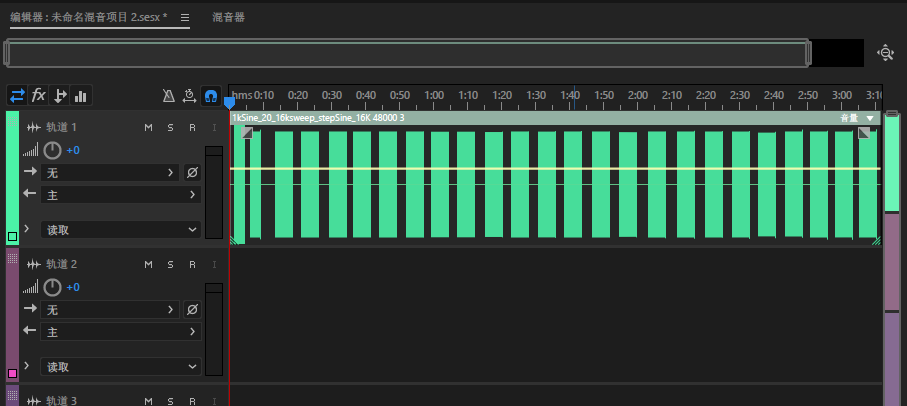

image 将此文件放入轨道1内：
1kSine_20_16ksweep_stepSine_16K.rar

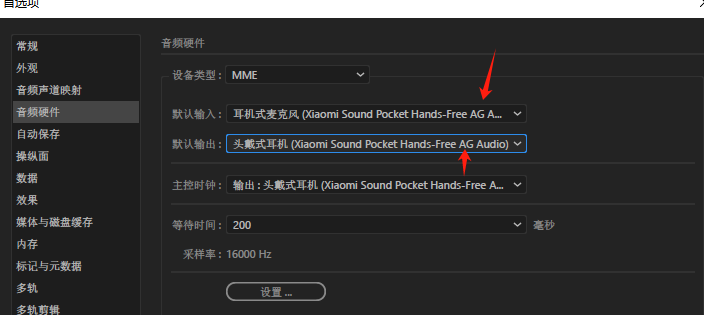

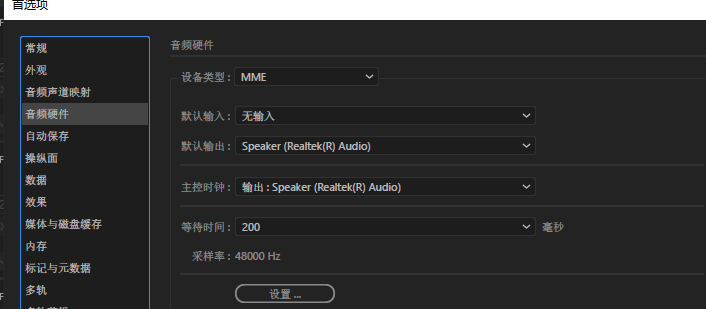

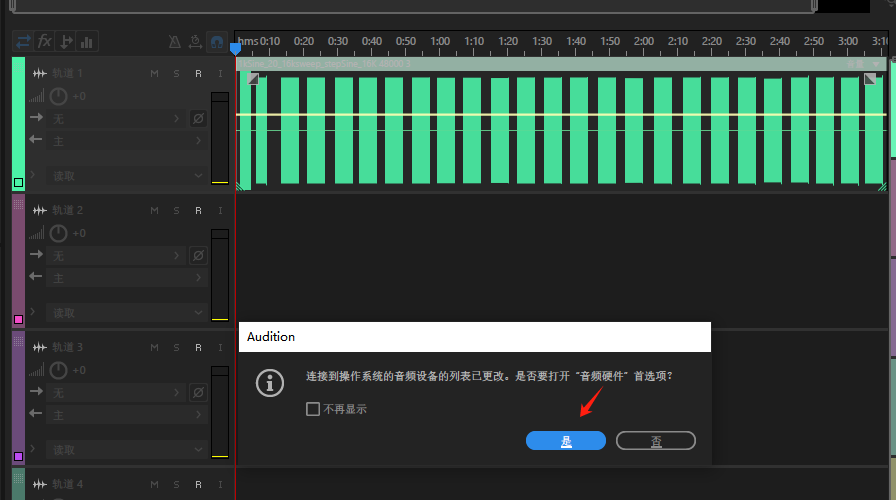

image 音频硬件未链接音箱前，应该是当前默认的模式，比如：

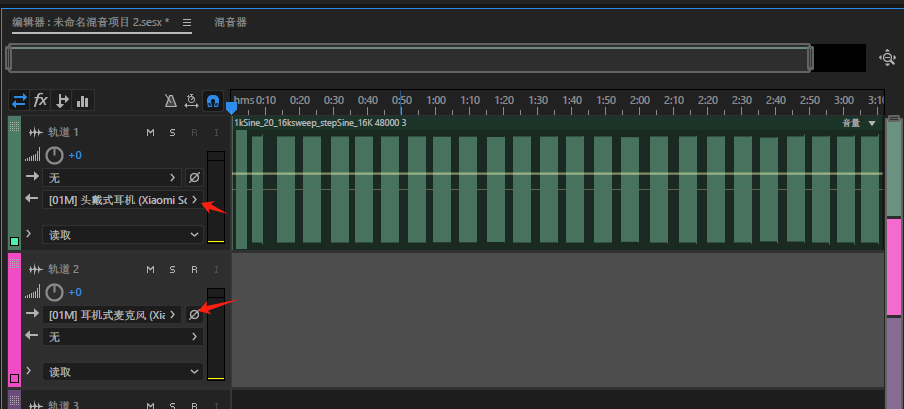

2.2.2音量连接电脑，然后使用audition进行测试

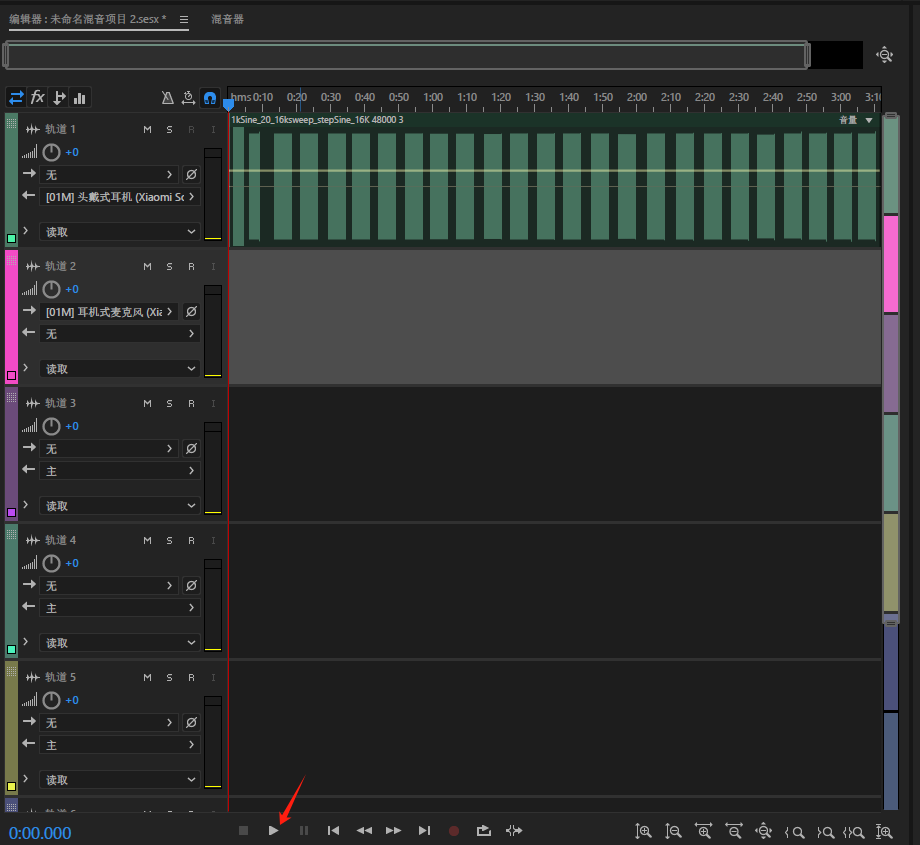

按照以上配置后，点击播放，开始录音：

2.3 录音文件导出

录音完成后，将SD卡接读卡器到电脑上：
rec_tool.rar

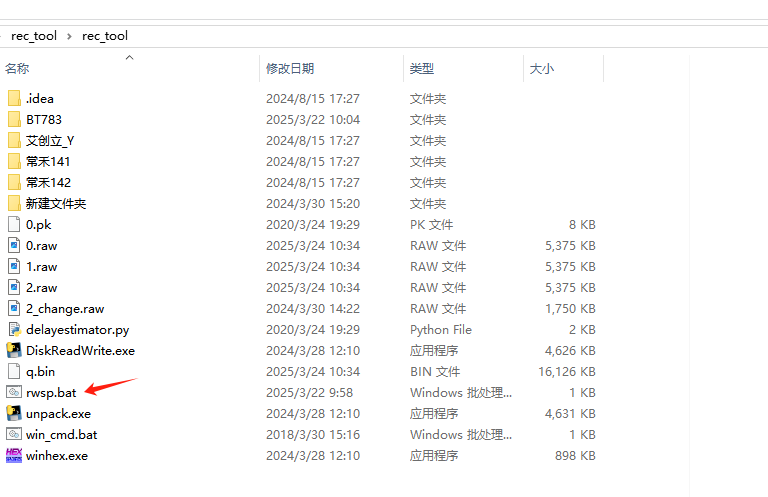

运行此bat文件：

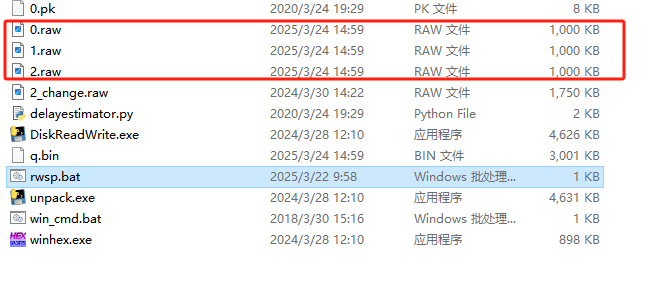

输入录音时间以及盘符后生成对应音频文件：

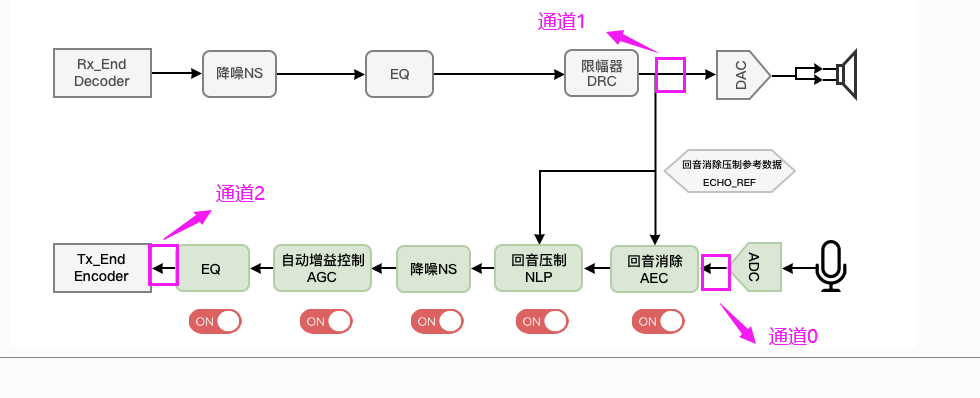

0：mic采集声 1：dac参考声音 2：最后上传声音

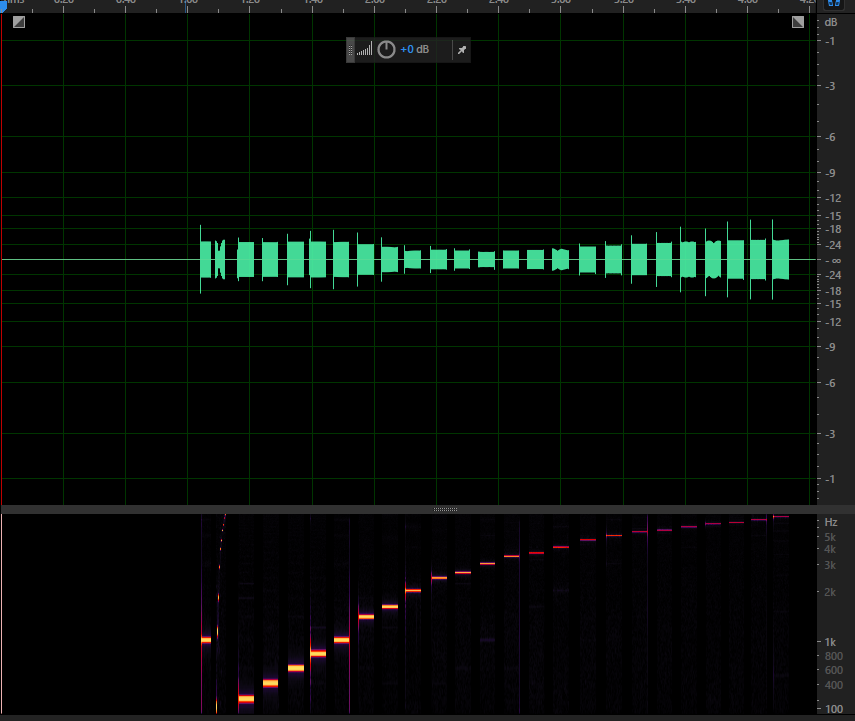

image 3. 写卡数据分析 按照第二点的操作步骤后，录音文件1是DAC输出的数据：

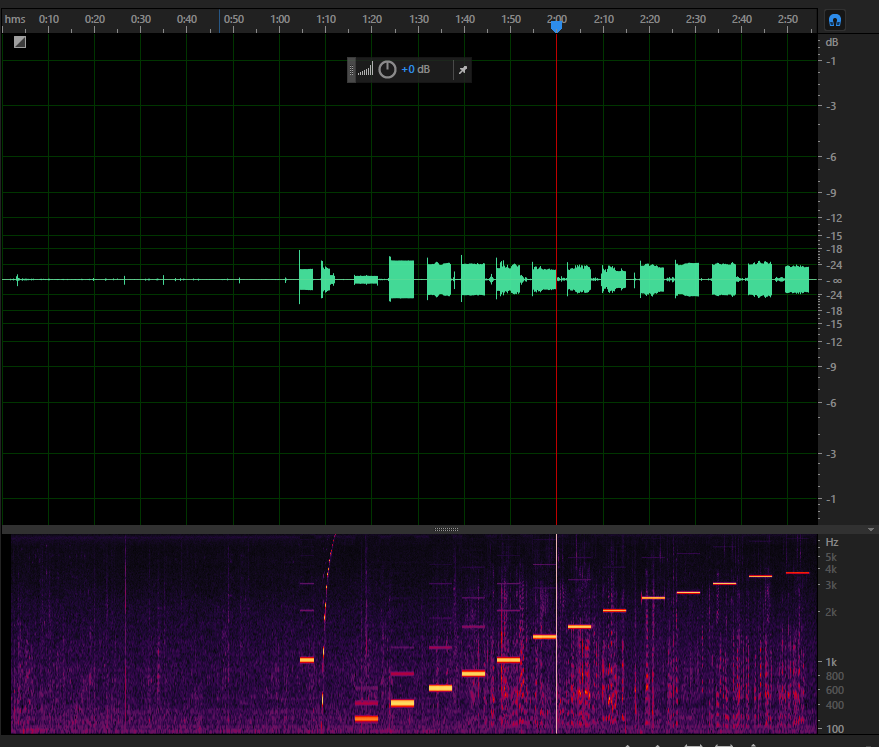

录音文件0：mic采集到的数据，此处可以对比dac数据，如果存在谐波或者底噪很大的情况下，要跟客户沟通修改硬件或者结构，理想是安静情况下，此文件要基本跟录音文件1重合；

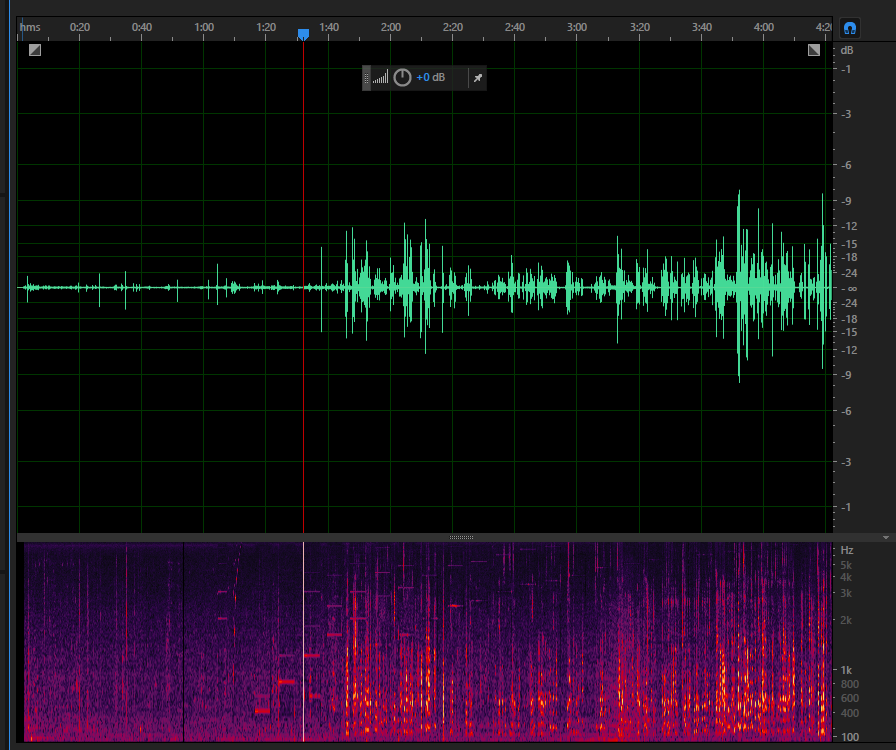

录音文件2是最后上行的数据，以下是非安静环境下录音的，所以会比较杂；
正常安静环境下，mic采集数据跟dac的数据一致性好，无谐波等问题情况，上行数据文件应该为静音或者比较低的声音，否则此程序的aec回声消除算法存在问题，需要跟算法端沟通解决；

  1. 底噪测试 安静环境下（实在不行堵mic）使用电脑蓝牙连接音箱，使用audition选择输入为蓝牙音箱后，开始录音即可；
