AW32N无线麦问题整理

📎 原始文档：https://www.kdocs.cn/l/cbYwwPQ5btYa AW32N无线麦问题整理
前言：本文档整理将以各个SDK遇到的共性问题做整理汇总，可直接根据所使用的sdk版本及功能快速索引相关问题点

必看(aw328a强制升级工具升级介绍)

开发注意点

AW328A mic 模拟增益挡位说明 AW32 ADC模拟增益（5档）：0档：0dB，1档：3dB，后续以6dB递增

void *live_mic_capture_open(struct audio_path *path)
{
    struct live_adc_capture_context *mic = zalloc(sizeof(struct live_adc_capture_context));
    ASSERT(mic);
    mic->sample_rate = path->fmt.sample_rate;
    mic->gain = 4;
    mic->nch = path->fmt.channel;
    mic->output_path = path->output.path;
    mic->write_frame = path->output.write_frame;
    mic->clock = path->time.reference_clock;
    mic->capture_time = path->time.request;

AW328A 省电容偏置工作电压修改

/************************************
             dac 供电模式
************************************/
// TCFG_DAC_POWER_LEVEL
#define    AUDIO_VCM_CAP_LEVEL1               (0)    // VCM-cap, VCM = 1.2v
#define    AUDIO_VCM_CAP_LEVEL2               (1)  // VCM-cap, VCM = 1.3v
#define    AUDIO_VCM_CAP_LEVEL3               (2)    // VCM-cap, VCM = 1.4v
#define    AUDIO_VCM_CAP_LEVEL4               (3)    // VCM-cap, VCM = 1.5v

//修改对应的宏定义
#define TCFG_DAC_POWER_LEVEL                AUDIO_VCM_CAP_LEVEL4

AW328A 在线调音需要使用串口的方式调试（暂时不支持USB调试）

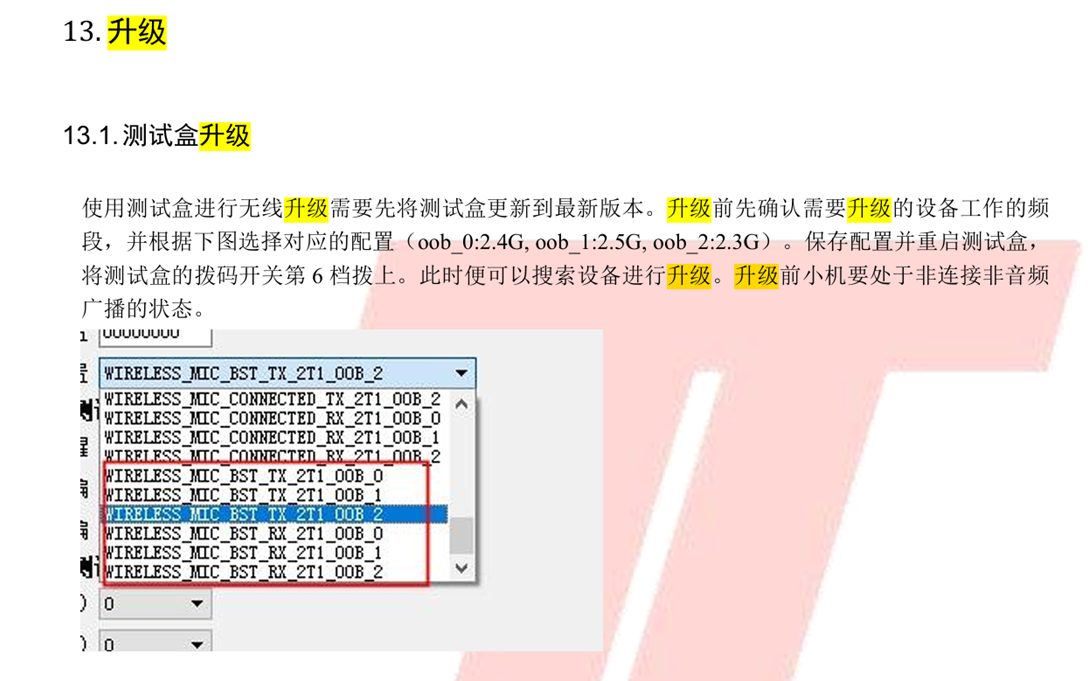

AW32N 使用无线升级的办法：文档：SDK\doc\软件资料\AW32N无线话筒应用详细设计说明书.pdf 中有描述到配置方式
AW32N 因flash空间限制仅支持sine、wav提示音 Tx：不支持所有提示音的播放
Rx：仅支持sine、wav按键提示音
Rx开启按键提示音功能：

demo: AW32N_mic_rx_1.0.0-key-sin-wav-tone.7z
wav提示音
- 开编解码

#define TCFG_DEC_WTGV2_ENABLE                1//DISABLE
#define TCFG_DEC_WAV_ENABLE                1//DISABLE
#define TCFG_DEC_PCM_ENABLE                    1//DISABLE

- lib_media_config.c中添加

const int FILE_DEC_SUPPORT_HIGH_SAMPLE_RATE_FLAG = 0;                //是否支持64k,88.2k,96k采样率
const int  const_audio_codec_wav_dec_support_aiff = 0;               //是否打开aiff解码开关
const u8 config_wav_id3_enable = 0;                                           //文件中的歌手信息等解析开关
const int  const_audio_codec_wav_dec_bitDepth_set_en = 0;               //32bit/24bit 是否支持高位宽配置输出
const int  const_audio_codec_wav_checkdst_enable = 0;                    //是否做dts检查
const int  const_audio_codec_wav_dec_support_AB_Repeat_en = 0;       //是否支持AB点跟循环
const int  const_audio_codec_wav_dec_supoort_POS_play = 0;             //是否支持指定位置播放
/* const int  WAV_DECODER_PCM_POINTS = 480;                //最多一次输出点数配置 */
/* const int  WAV_MAX_BITRATEV = (48 * 2 * 32);               //最大码率限制，超过这个码率，返回不支持；可以根据卡的读数速度来限制 */
const int  const_audio_codec_wav_support_unstandard_sr_enable = 0;                    //是否支持非标准采样率
const int  const_audio_codec_wav_support_unstanderd_sr_min = 8000;                  //非标准采样率最低限制

- 添加库文件

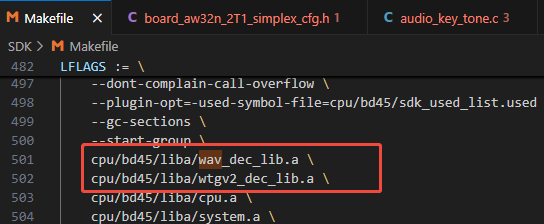

    - 修改makefile

    cpu/bd45/liba/wav_dec_lib.a \
    cpu/bd45/liba/wtgv2_dec_lib.a \

- 库文件 AW32-WAV-解码库-伟新.7z

sin提示音
- 开启与定义相关宏

#define TCFG_KEY_TONE_EN                    1//DISABLE         // 按键提示音。
#define CONFIG_CPU_BR28 1//AW32并非是BR28 这里只是定义该宏开启sin_tone_make接口中的红遍有选择项

- 修改sine提示音声音大小
    - sin_value右移的值与音量大小成反比关系

int sin_tone_make(void *_maker, void *data, int len)
{
    struct audio_sin_maker *maker = (struct audio_sin_maker *)_maker;
    s16 *pcm = (s16 *)data;
    int sin_value = 0;
    int win_sin_value = 0;
    int add_idx = 0, sub_vol = 0, win_add_idx = 0;
    int offset = 0;
    u8 id = maker->id;
    u8 sin_num = maker->sin_num;
    u8 repeat = maker->repeat;
    u8 channel = maker->channel;
    int sin_index;
    int win_sin_index;
    int volume;
    u32 reamin_points = len / 2 / channel;

    do {
        if (maker->next_param) {
            maker->volume = SINE_TOTAL_VOLUME;
            maker->sin_index = 0;
            maker->win_sin_index = 0;
            maker->next_param = 0;
        }

        u8 win = maker->sin[id].win;
        add_idx = ((u64)(1 << 25) * maker->sin[id].freq / DEFAULT_SINE_SAMPLE_RATE) >> 9;
        if (win) {
            win_add_idx = ((u64)(1 << 25) * maker->sin[id].decay / DEFAULT_SINE_SAMPLE_RATE) >> 9;
            /*sub_vol = 0;*/
        } else {
            sub_vol = maker->sin[id].decay;
        }

        sin_index = maker->sin_index;
        win_sin_index = maker->win_sin_index;
        volume = maker->volume;
        u32 points = 0;
        if (maker->fade_points) {
            points = maker->fade_points > reamin_points ? reamin_points : maker->fade_points;
            sub_vol = 0;
            maker->fade_points -= points;
        } else {
            points = maker->points > reamin_points ? reamin_points : maker->points;
            maker->points -= points;
        }
        reamin_points -= points;
        while (points--) {
            /*hw_sin_value(sin_index, &sin_value, 0);*/
            sin_value = __asm_sine((s64)sin_index, 2);
            if (win) {
                /*hw_sin_value(win_sin_index, &win_sin_value, 0);*/
                win_sin_value = __asm_sine((s64)win_sin_index, 2);
#if ((defined CONFIG_CPU_BR36) || (defined CONFIG_CPU_BR28))
                sin_value = ((s64)sin_value * (s64)win_sin_value) >> 44;
#else
                // sin_value = ((s64)sin_value * (s64)win_sin_value) >> 34;
                sin_value = ((s64)sin_value * (s64)win_sin_value) >> SIN_VOL;
#endif
                win_sin_index += win_add_idx;
                win_sin_index &= 0x1ffffff;
            } else {
#if ((defined CONFIG_CPU_BR36) || (defined CONFIG_CPU_BR28))
                sin_value = ((s64)volume * sin_value) >> 39;
#else
                // sin_value = ((s64)volume * sin_value) >> 34;
                sin_value = ((s64)volume * sin_value) >> SIN_VOL;
#endif
            }
            sin_index += add_idx;
            sin_index &= 0x1ffffff;

            volume -= sub_vol;
            if (volume < 0) {
                volume = 0;
            }

            *pcm++ = sin_value;
            if (channel == 2) {
                *pcm++ = sin_value;
            } else if (channel == 4) {
                *pcm++ = sin_value;
                *pcm++ = sin_value;
                *pcm++ = sin_value;
            }
        }

        maker->volume = volume;
        maker->sin_index = sin_index;
        maker->win_sin_index = win_sin_index;
        if (!maker->points) {
            if (++id >= sin_num) {
                if (!repeat) {
                    break;
                }
                id = 0;
            }
            maker->points = maker->sin[id].points;
            maker->id = id;
            maker->next_param = 1;
        }

        if (!reamin_points) {
            break;
        }
    } while (1);

    return len - (reamin_points * 2 * channel);
}

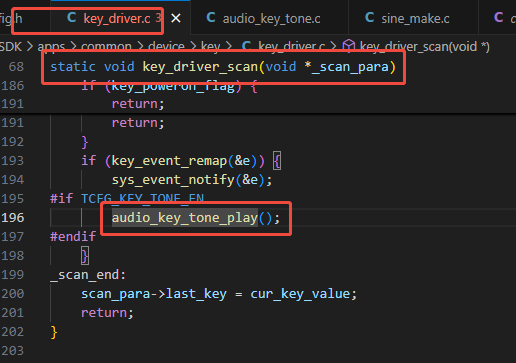

sdk默认按键提示音播放接口调用处

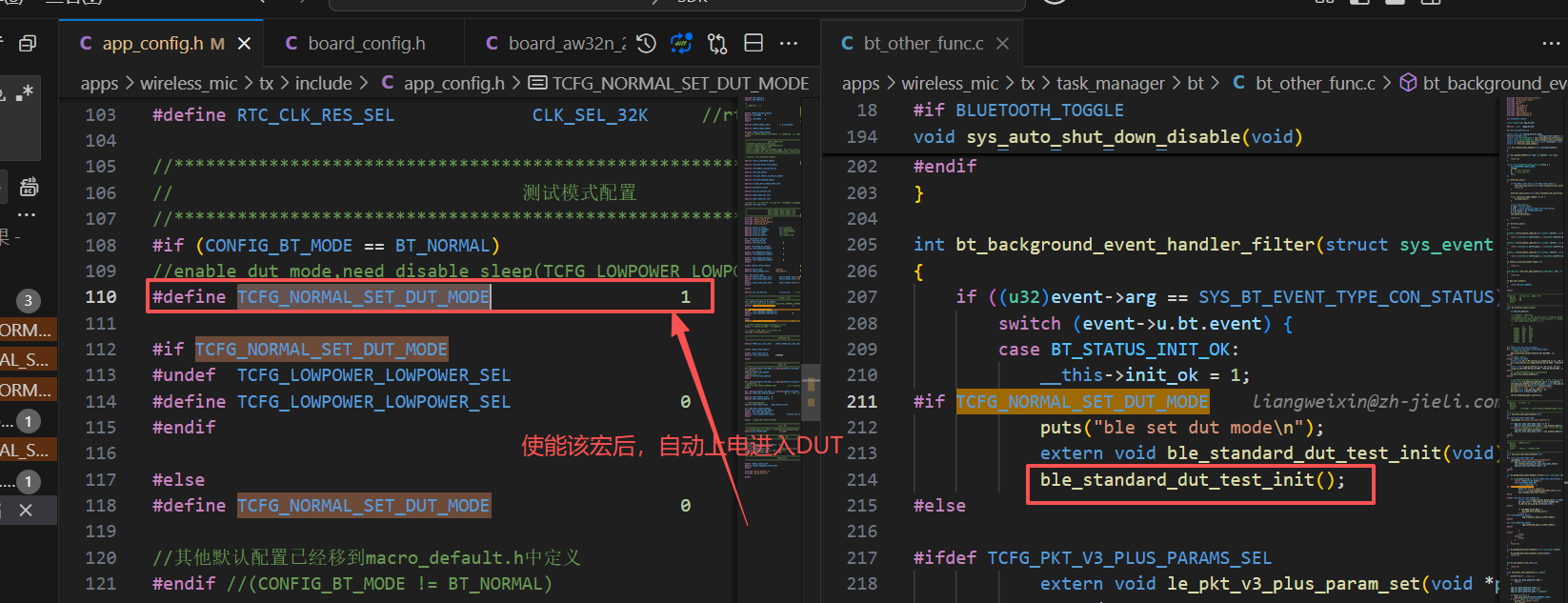

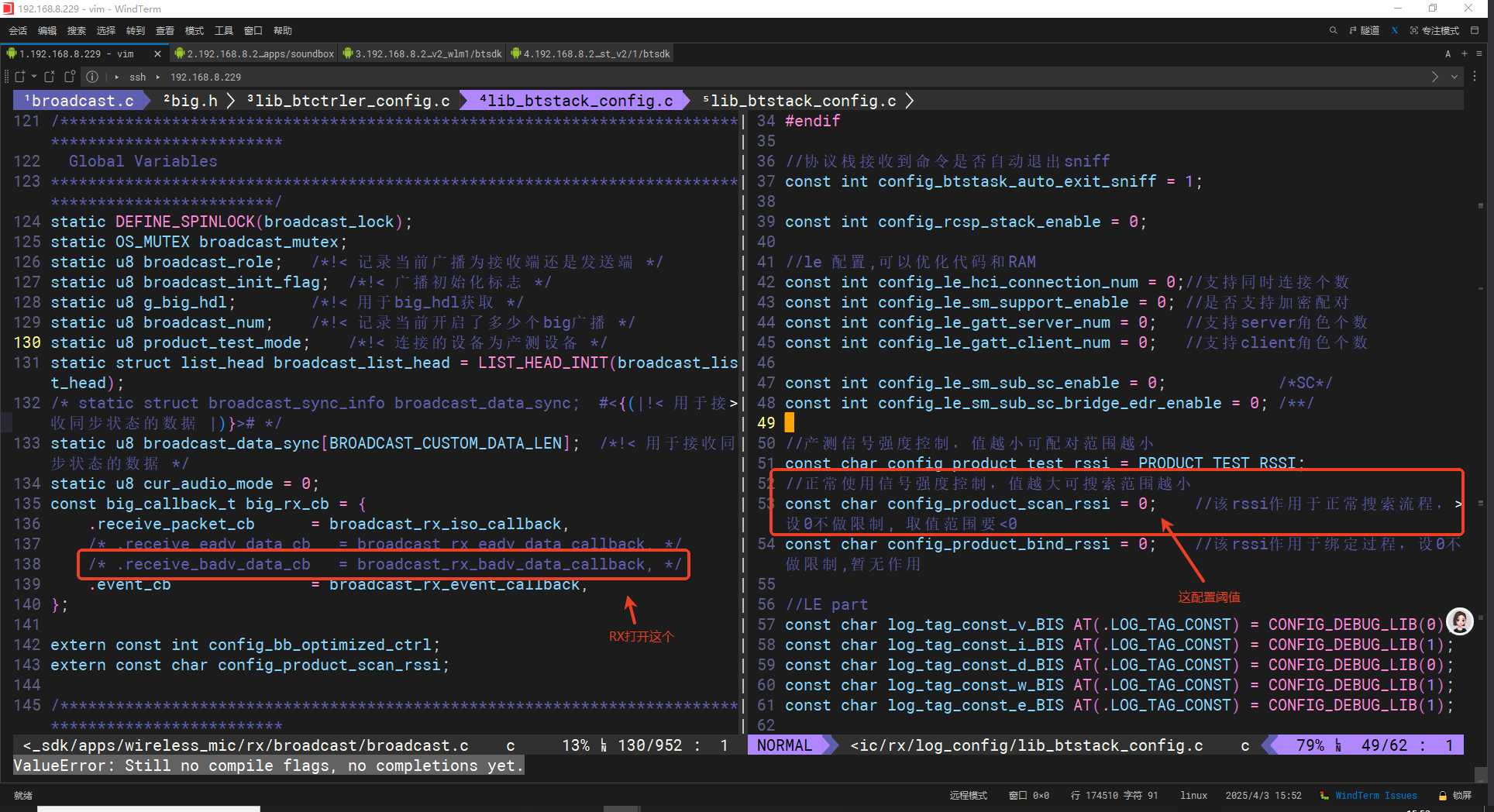

AW32N 无线麦系列进入DUT 的方式注意：只能进入BLE 的 dut 测试，无法测试 edr 的dut

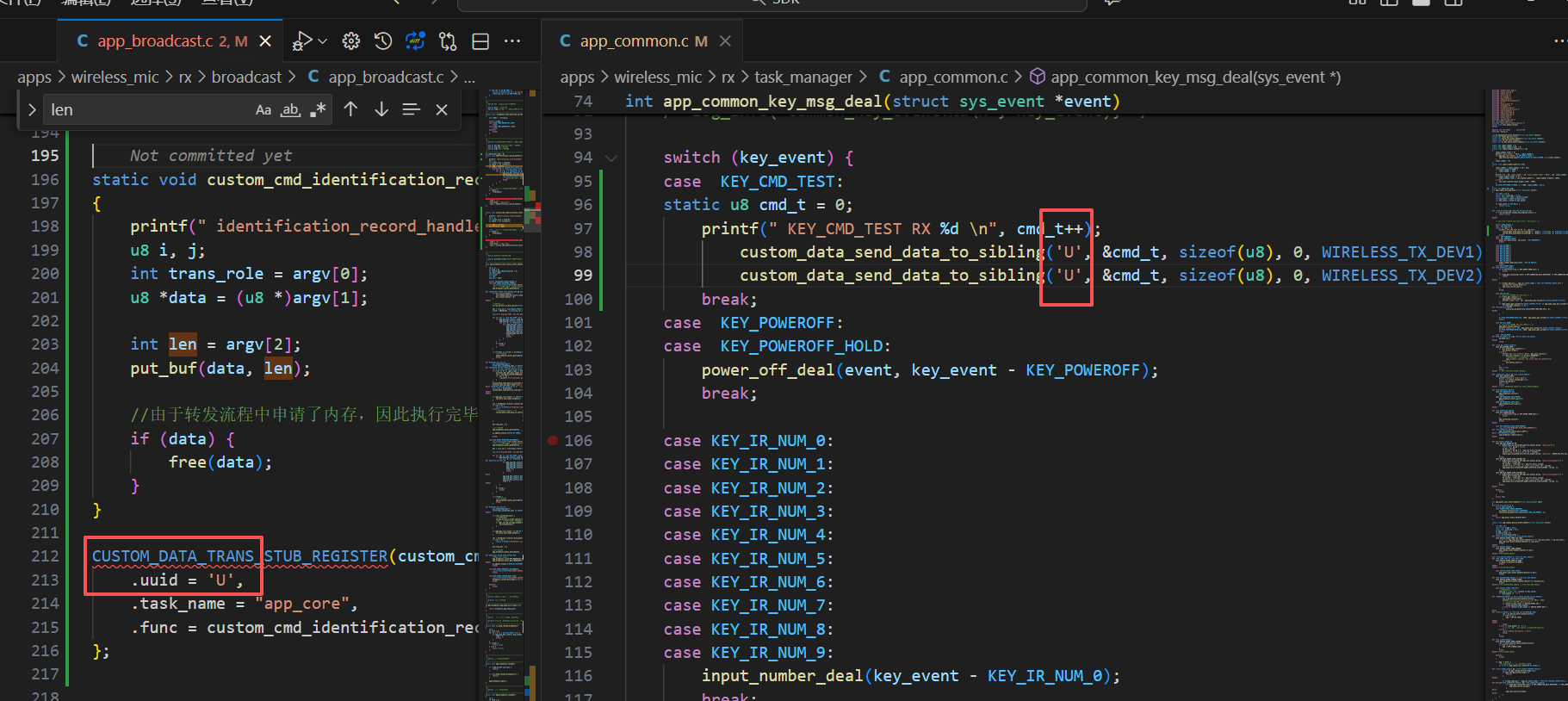

AW32N 无线麦系列自定义数据的参考使用办法可以自己创造一个专门从事用户自定义收发数据的UUID去进行数据交互，不再使用'I'
下面以使用'U'举例：

static void custom_cmd_identification_record_handler(u16 aux_hdl, u8 arg_num, int *argv)
{
    printf(" identification_record_handler 164 %d \n", aux_hdl);
    u8 i, j;
    int trans_role = argv[0];
    u8 *data = (u8 *)argv[1];

    int len = argv[2];
    put_buf(data, len);

    //由于转发流程中申请了内存，因此执行完毕后必须释放
    if (data) {
        free(data);
    }
}

CUSTOM_DATA_TRANS_STUB_REGISTER(custom_cmd_identification_record) = {
    .uuid = 'U',
    .task_name = "app_core",
    .func = custom_cmd_identification_record_handler,
};

RX端
发送命令的接口：

        custom_data_send_data_to_sibling('U', &cmd_t, sizeof(u8), 0, WIRELESS_TX_DEV1);
        custom_data_send_data_to_sibling('U', &cmd_t, sizeof(u8), 0, WIRELESS_TX_DEV2);

TX端的话：注册UUID 和解析回调与RX是一样的办法
TX发送命令给RX的接口调用：

custom_data_send_data_to_sibling('U', &cmd_t, sizeof(u8), WIRELESS_RX_DEV1);

调用的话，就换成WIRELESS_RX_DEV1 作为custom_data_send_data_to_sibling 最后的参数即可

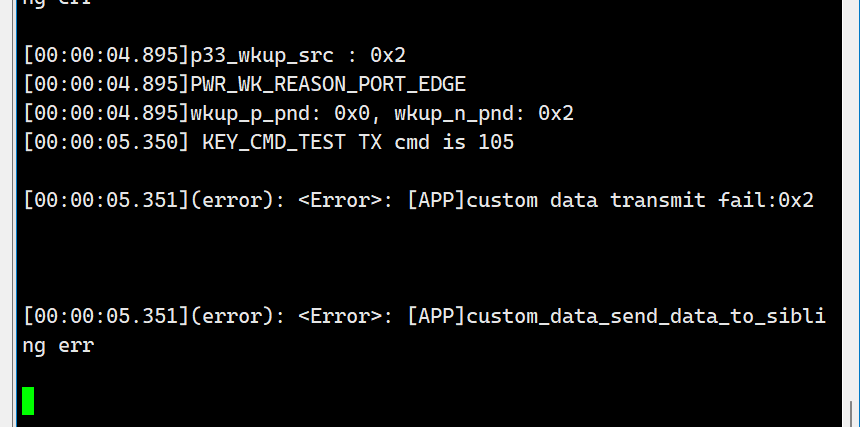

注意点：若TX 需要发送大于或等于4个byte 的数据给到RX ，会出现报错的问题，需要换库处理
aw32n_wireless_mic_release_patch01.08_TX生成配对码功能不正常换库(TX无法发送完整7个byte配对码信息).rar
内部gitlab 链接：
RX: 文件 · feature_p01.08_自定义命令传输demo · 自由品牌 / 客户支持 / JLStudio / wireless_mic / wireless_mic_rx / AW32N / wireless_mic_AW32N_1.0.0_rx · GitLab
TX:文件 · feature_p01.08_自定义命令传输demo · 自由品牌 / 客户支持 / JLStudio / wireless_mic / wireless_mic_tx / AW32N / wireless_mic_AW32N_1.0.0_tx · GitLab

共性问题

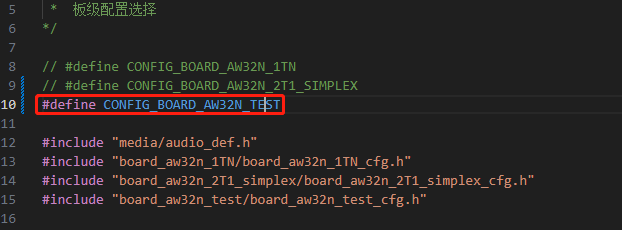

3in1_wireless_mic_tx1.0.0_P03 AW328 默认板级配置其他版本sdk不需要做此修改
3in1_wireless_mic_tx1.0.0_P03 TEST板级默认ADKEY内部上拉电阻值设置错误

//#define R_UP    10000                //1M，内部上拉使用1M
#define R_UP    100                 //10K，内部上拉默认10K

3in1_wireless_mic_tx1.0.0_P03 修复打开长按复位编译失败问题

#define TCFG_CHIP_RESET_PIN                    IO_PORTA_03 // 长按复位
#define TCFG_CHIP_RESET_LEVEL                0 // 0-低电平复位；1-高电平复位
#define TCFG_CHIP_RESET_TIME                8 // 复位时间1 2 4 8 16 单位为秒

修改方法：替换库文件,重新编译
【金山文档 | WPS云文档】 cpu
https://kdocs.cn/l/cnPz0MvBDCdL

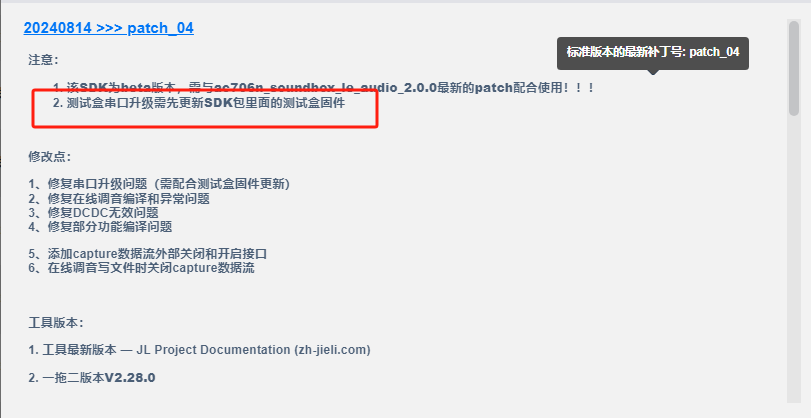

4. 3in1_wireless_mic_tx1.0.0_P03 test 板级下串口升级失败问题问题描述：按照word 文档《注意说明！！！！！！！！（必读）》提示修改串口升级使能功能后，仍旧无法实现串口升级
原因：SDK 自带的测试盒固件版本不对，需要使用一下测试盒固件版本
aw328_测试盒beta固件.rar
或者直接升级到 P04版本
5. 3in1_wireless_mic_tx1.0.0_P03 软件配置与硬件匹配的情况下连接音箱mic声音不正常现象：mic端喊很大的声音，音箱那边才有一点滋滋的声音
原因：拿到mic的trim数据不正常导致
容易出现该问题的情况：

开发过程中，同一个板子不擦除所有的方式下载不同的程序
产线生产，在第一次开机没有mic头
第一次开机之后换了mic头修改方法：
替换media.a

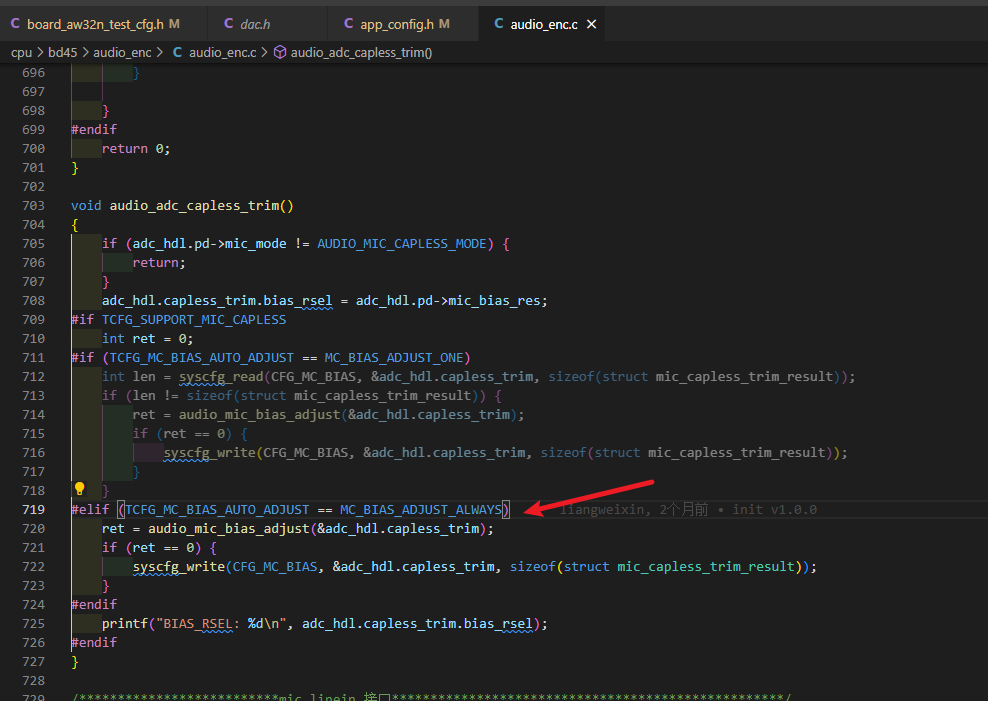

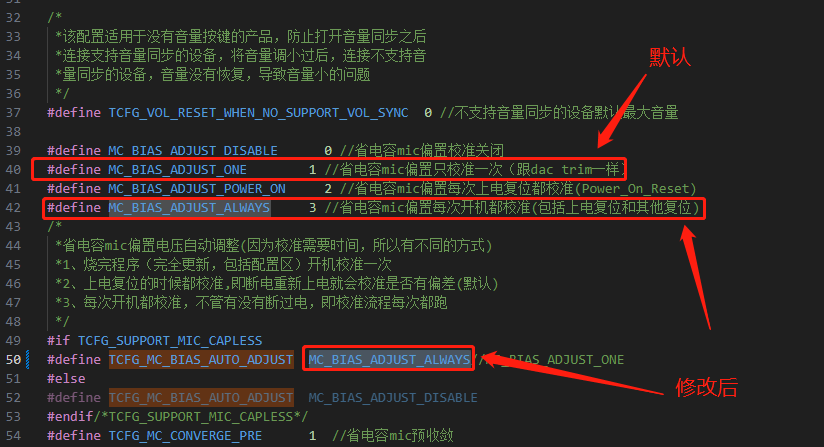

修改trim的方式

TCFG_MC_BIAS_AUTO_ADJUST  MC_BIAS_ADJUST_ALWAYS//MC_BIAS_ADJUST_ONE

6. wireless_mic_tx_rx 1.0.0(patch_01.05) 修改增加近距离配对功能补丁（信号强度大于设定值才允许配对上） aw32n_wireless_mic_release_patch01.05添加rssi限制连接范围补丁.7z
缺失的le_common_define.h放在报错的指定位置。

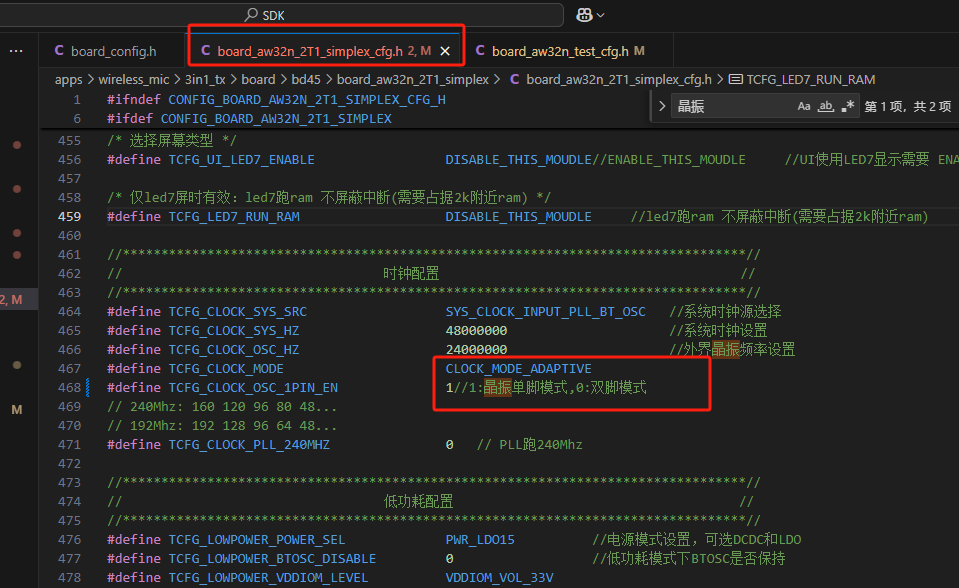

7. wireless_mic_tx_rx 1.0.0(patch_01.07) 使用CONFIG_BOARD_AW32N_2T1_SIMPLEX 板级配置，再aw328a 芯片运行打印一直乱码的问题注意需要配置成单脚晶振。
8. wireless_mic_tx_rx 1.0.0(patch_01.08) 使用CONFIG_BOARD_AW32N_2T1_ADAPTER 板级配置，TX 端想按键控制监听的开关的使用办法 9. AW32N()_3In1_wireless_mic_tx_1.0.0（patch_07）使用接口设置频偏值不生效的问题处理更换下列蓝牙库：
btctrler_AW32N_3In1_wlm_tx_1.0.0_patch_07_fre_offset_comp_api.zip

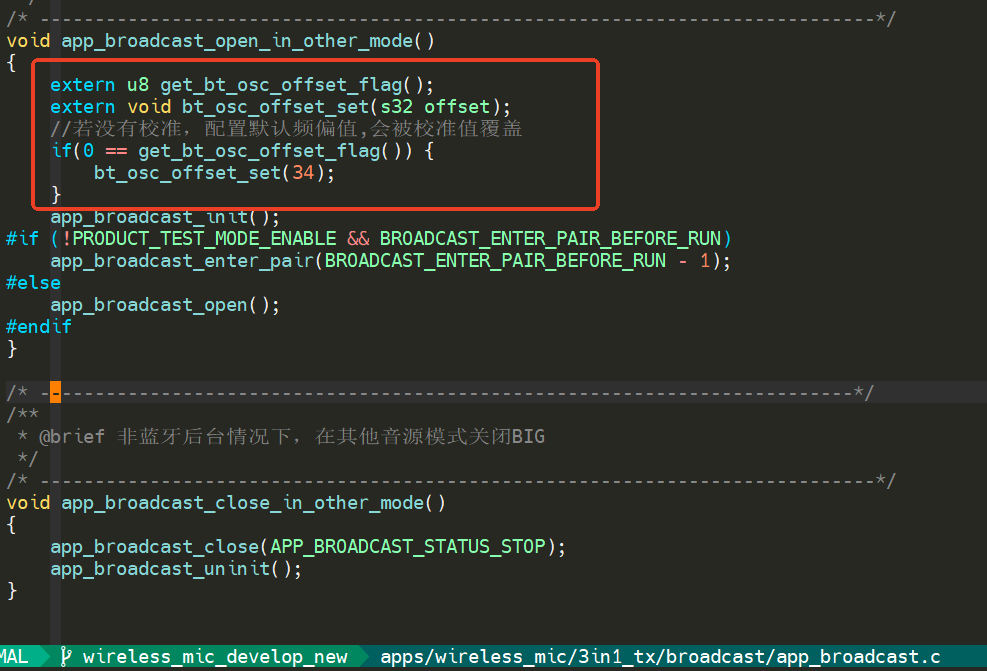

并按截图方式补频偏。

    extern u8 get_bt_osc_offset_flag();
    extern void bt_osc_offset_set(s32 offset);
    /// 若没有校准，配置默认频偏值，会被校准值覆盖
    if(0 == get_bt_osc_offset_flag()){
        bt_osc_offset_set(62);
    }

AW32N()_3In1_wireless_mic_tx_1.0.0（patch_08）使用BST 传输绑定功能中TX生成配对码的方式RX无法获取配对码问题原因：BD45做低延时，蓝牙用得比较极限，最新tx->rx的只能6个byte的，rx->tx 是16个byte。如果不是超低延时方案理论可以放宽一点。现在上下行最大需要传输多少byte数据。
解决办法：不再使用TX生成配对码的当时，只能使用RX生成配对码的方式。

特殊：wireless_mic_AW32N_1.0.0(patch_01.08) 可以放宽限制,非三合一版本，而是纯无线麦版本
换库处理：
aw32n_wireless_mic_release_patch01.08_TX生成配对码功能不正常换库(TX无法发送完整7个byte配对码信息).rar
11. AW32N()_3In1_wireless_mic_tx_1.2.0 使用adapter 板级，有USB mic 的同时还需要有16K的IIS 输出声音异常问题。问题原因： USB mic 输出只能是48K采样的输出，但是又需要有16K采样率的 IIS 输出，所以需要做变采样处理：
wireless_mic_rx_aw32N()_1.2.0__adapter和16KIIS输出杂音问题增加变采样处理.rar
内部gitlab:文件 · bugfix_sdk_1.2.0_adapter和16KIIS输出杂音问题增加变采样处理 · 自由品牌 / 客户支持 / JLStudio / wireless_mic / wireless_mic_rx / AW32N / wireless_mic_AW32N_1.0.0_rx · GitLab

问题处理

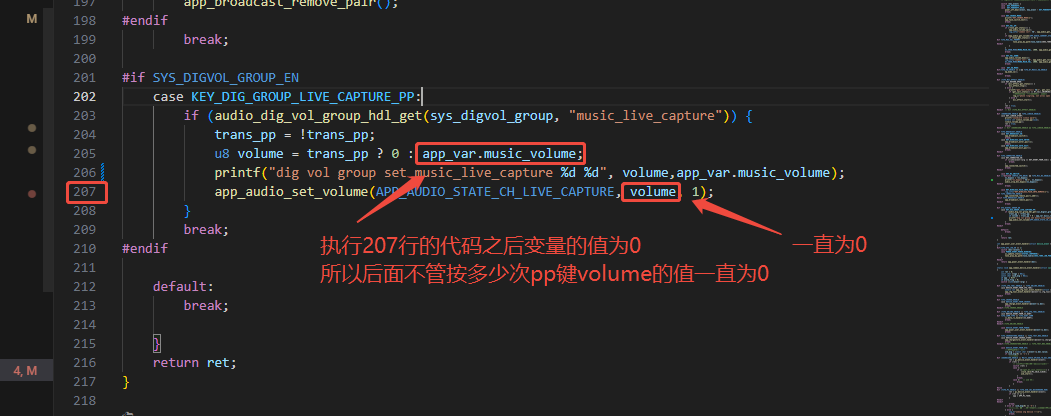

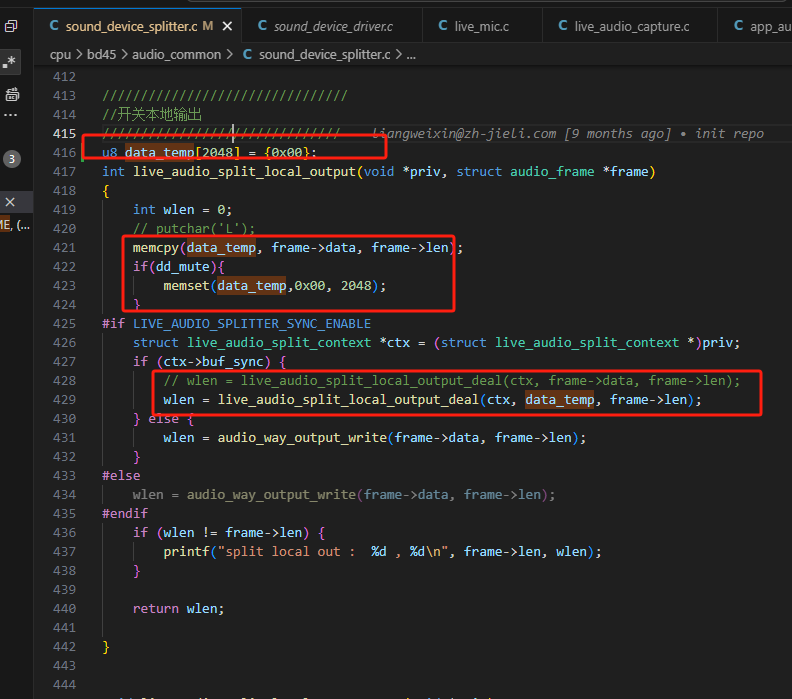

PP键(mute、umute)功能不能使用KEY_DIG_GROUP_LIVE_CAPTURE_PP来做按键mute、umute功能
原因:没有使用正确的接口去做mute功能
现象:mute住之后不能umute
解决方法：

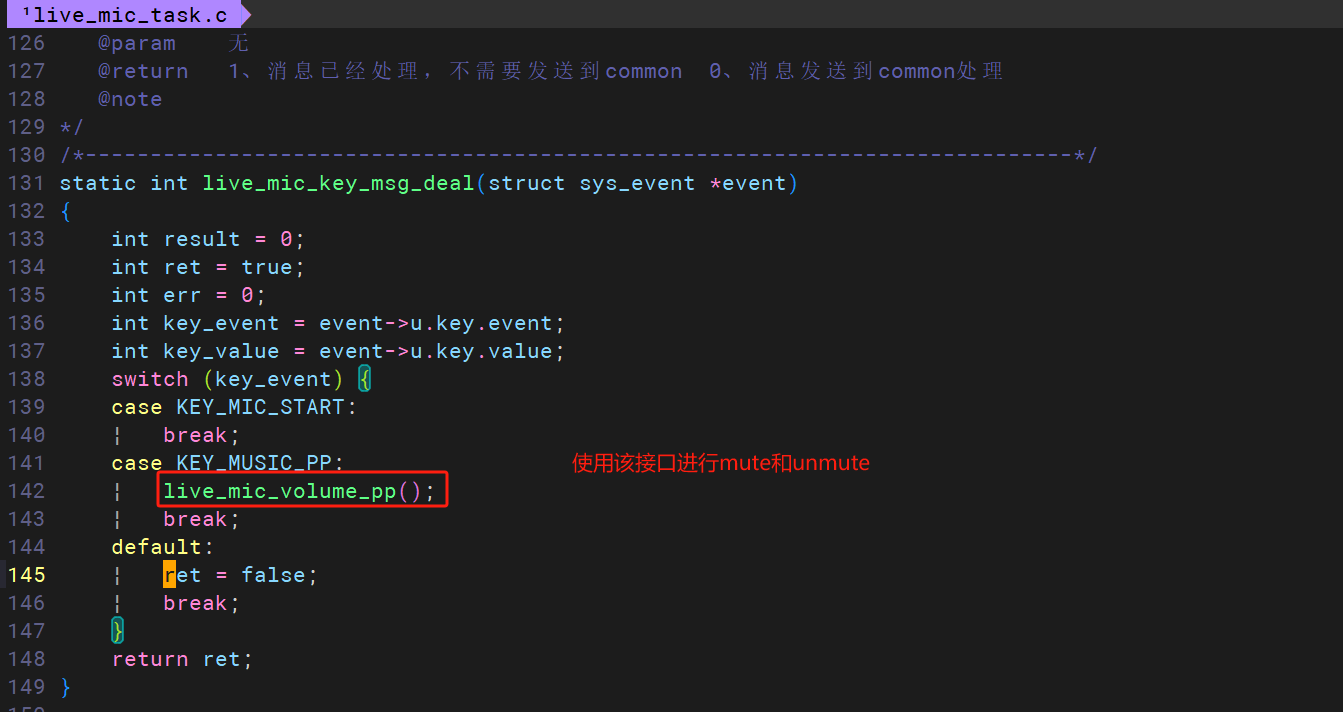

使用正确的接口去做mute、umute功能

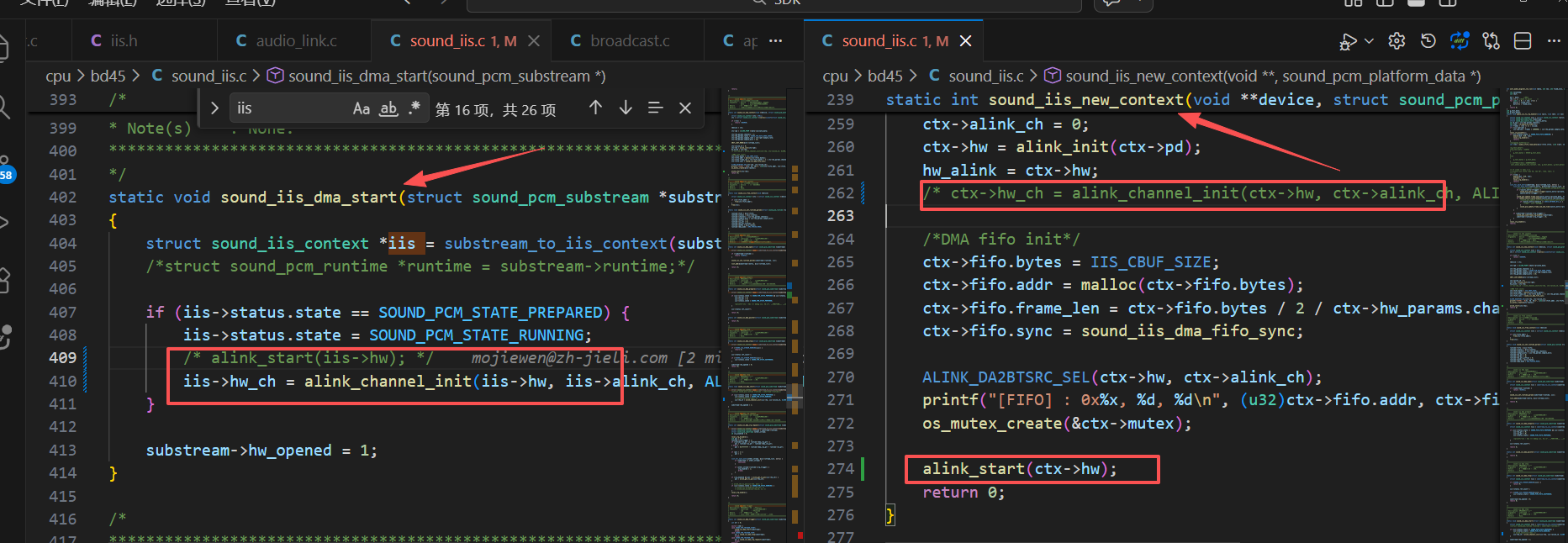

RX 配置成IIS 输出，若需要没有连接TX时候也需要有IIS 时钟信号产生，按以下截图修改

资料下载

案例分享：

led spi推rgb灯

修改一下接口

void led_spi_init(void)
{
    gpio_set_die(LED_SPI_IO, 1);
    gpio_set_direction(LED_SPI_IO, 0);
    gpio_set_pull_up(LED_SPI_IO, 0);
    gpio_set_pull_down(LED_SPI_IO, 0);
    gpio_write(LED_SPI_IO, 0);

    SFR(JL_IOMC->IOMC0, 16, 1, 1);

    gpio_set_fun_output_port(LED_SPI_IO, FO_SPI1_DA0, 1, 1, LOW_POWER_FREE);
    request_irq(IRQ_SPI1_IDX, 0, led_spi_isr, 0);
    os_sem_create(&led_spi_sem, 1);

    LED_SPI->BUF = 0;
    LED_SPI->CON = 0x4021;
    LED_SPI->CON1 = 0;
}

//如果刷新率大于等于20ms可以不修改一下接口
void led_spi_send_rgbbuf(u8 *rgb_buf, u16 led_num) //rgb_buf的大小 至少要等于 led_num * 24
{
    if (!led_num) {
        return;
    }
    // while (led_spi_sus) {
    //     os_time_dly(1);
    // }
    led_spi_busy = 1;
    led_spi_rest();
    LED_SPI->BAUD = LED_SPI_CLOCK_BASE / LED_SPI_DAT_BAUD - 1;
    LED_SPI->CON |= BIT(14);
    LED_SPI->ADR = (u32)rgb_buf;
    LED_SPI->CNT = led_num * 24;
    while (!(LED_SPI->CON & BIT(15)));
    LED_SPI->CON |= BIT(14);
    led_spi_busy = 0;
}
void led_spi_send_rgbbuf_isr(u8 *rgb_buf, u16 led_num) //rgb_buf的大小 至少要等于 led_num * 24
{
    if (!led_num) {
        return;
    }
    // while (led_spi_sus) {
    //     os_time_dly(1);
    // }
    led_spi_busy = 1;
    os_sem_pend(&led_spi_sem, 0);
    led_spi_rest();
    LED_SPI->BAUD = LED_SPI_CLOCK_BASE / LED_SPI_DAT_BAUD - 1;
    LED_SPI->CON |= BIT(14);
    LED_SPI->ADR = (u32)rgb_buf;
    LED_SPI->CNT = led_num * 24;
    LED_SPI->CON |= BIT(13);//打开中断
}

使用方式
- 初始化led_spi_init
- 发送数据接口
  - 中断不等待led_spi_send_rgbbuf_isr
  - 阻塞等待led_spi_send_rgbbuf
  - 数据buff必须是4字节对齐
  - 每次发送数据时如果spi/lsb 时钟发生改变时需要重新设置下spi的波特率
测试接口
- led_spi_test

本文档包含以下子页面

AW328A烧录说明
