- 各功能评估（以ac95n_ac96n-release_V1.0.3和TWS AC961 Wireless Charger V2.2） 20200910 xin
- 霍尔(必须要带霍尔开关)
默认SDK以霍尔来控制961的唤醒跟睡眠
暂不支持不带霍尔的案子，需要改动的功能(支持耳机提起开机、自动激活充电、维持充电脚输出电压而导致的功耗问题等)，待完善 - 灯效(呼吸灯、跑马灯、控制间隔时间跟次数等功能)
只要芯片资源够，灯效都能加，951和带内置无线充的961，凡是要改灯效，要外挂握手芯片，软件去掉握手功能，才有空间加灯效 - 数码管(暂不支持)
需要去掉充电功能，外挂充电IC，原理图需要大改，961只能做纯粹检测跟显示功能而已 - NTC
新版原理图已添加，代码需要打补丁，对于内置握手内置无线充的工程，是不够放ntc的补丁的，需要去掉内置握手功能 - DUT
可以单独做一个程序用于产线测试用，进DUT模式，实际出货的机子，肯定没空间加DUT功能的

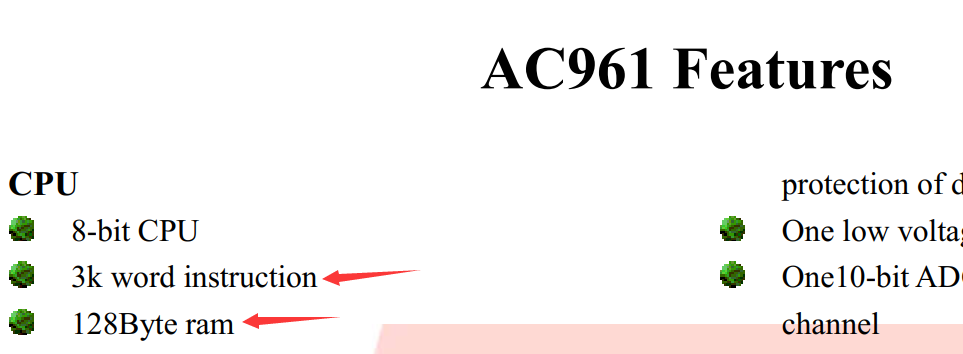

- 芯片资源评估 xin_20200815 AC951和AC961的资源奇缺，ROM只有3K，RAM只有128B(注意是字节)
以工程f96_ppm_wpr.cbp举例：（不带串口加密通信的）

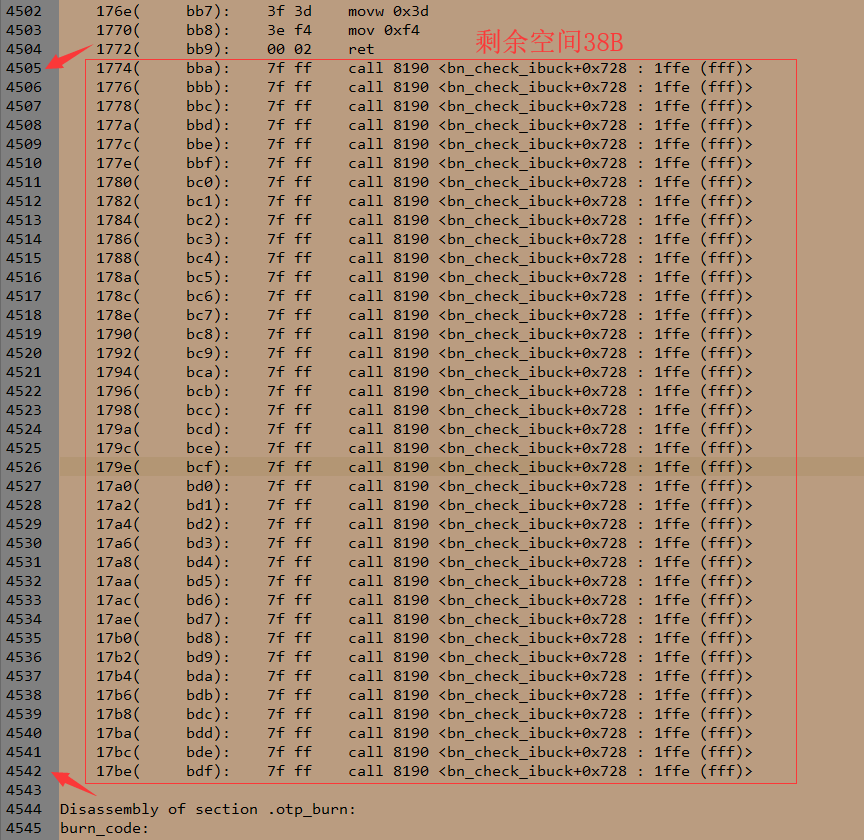

公版不开打印，编译后ROM剩余空间38B，每个指令占用2B，只够写19个指令，随便写个函数都不够
对于其他工程也是这种情况，ROM的资源几乎是没剩多少

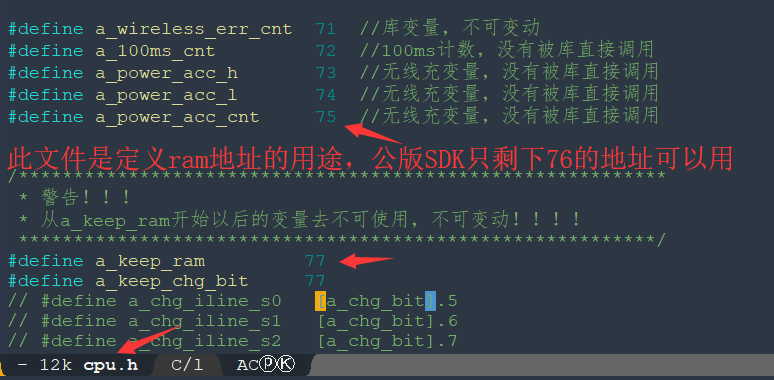

RAM资源留给应用开发的，只能定义一个u8的变量，没有多余的了
3. 案子需求评估 xin_20200815 充电仓3大功能，Lightning 握手，无线充，串口通信，最多只能3选其2
*如果选了2大功能，那UI的功能，基本没有空间修改，否则要删掉公版的流程，自己写一套（只能汇编写，随便写个灯的流程，熟练的话，至少一周时间，很有可能是盲调，没法看打印的哦）。
*如果要修改UI，要修改led和key的话，建议只选1个功能，即只有串口通信，那握手和无线充就只能外挂芯片。
- 至于外挂之后的整体成本，自行评估
芯片选型 xin_20200815 需要内置握手，优先选961，对于951的Lightning 握手兼容性差，无法处理(有些充电器会无法激活充电)
需要内置无线充，只能选961。
对于type-C接口，只需要串口通信，951和961都可
不带串口通信，951和961都可软件开发平台 xin_20200815 需要安装2个软件，请自行网上下载
- 软件开发方式 xin_20200815 只能汇编开发方式，没有汇编基础的，请自行学习
参考AC951_AC961_指令集介绍.pdf，阅读指令集功能，才能看懂SDK的代码流程

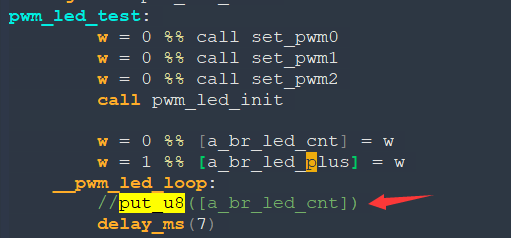

ROM空闲的情况下，可以打开打印。

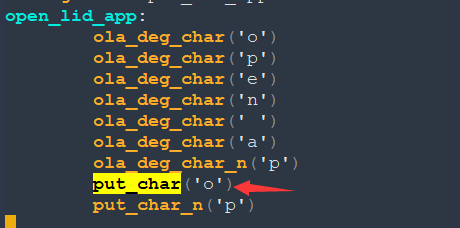

仅限于一个字符的打印，是无法打印字符串的

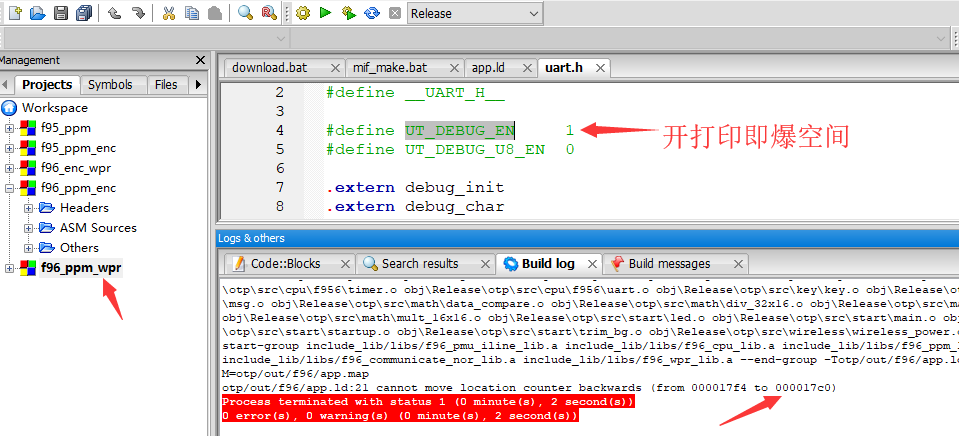

SDK可以打印变量的值，一般情况下是无法打开的，绝对爆空间，得先去掉一些功能

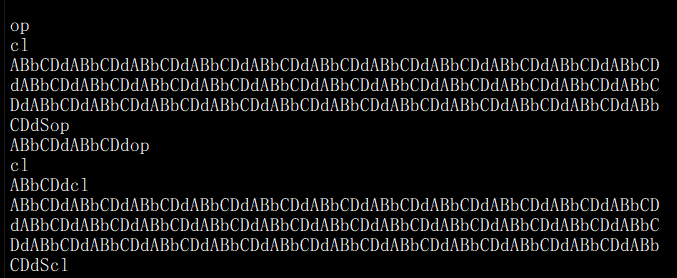

只能看这种打印，对代码的流程的
PCB设计 xin_20200815 请严格按照公版原理图的IO定义进行设计，没有多余的代码空间去写映射的！！！！

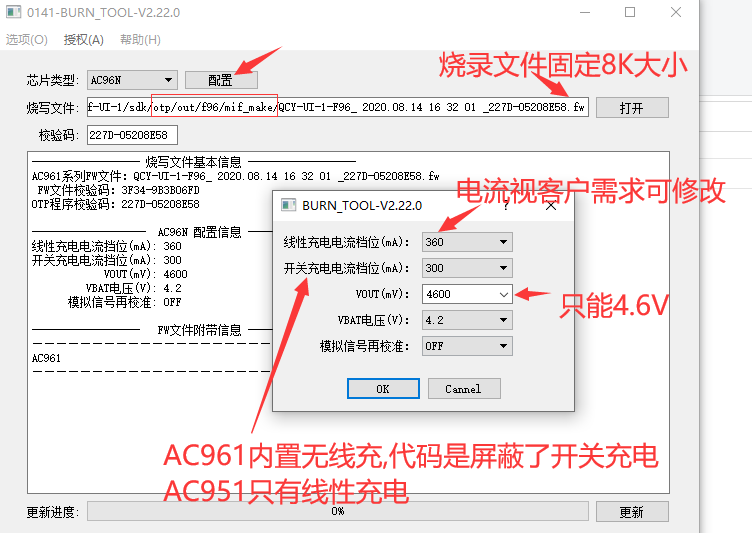

一定要优先考虑，把rom节省下来，留做UI的修改。切记切记！！烧录配置 xin_20200817 AC951 、AC961是OTP芯片，只能烧录一次，代码空间很紧张，百分百没有重烧的机会

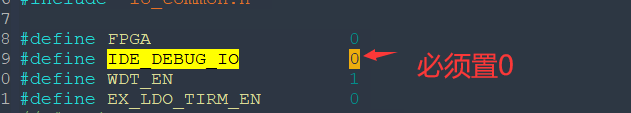

烧录前请再三确认
- 推灯方式 xin_20200817 SDK默认是全占空比的推灯方式，亮度靠外围电阻调节，共阴极接法

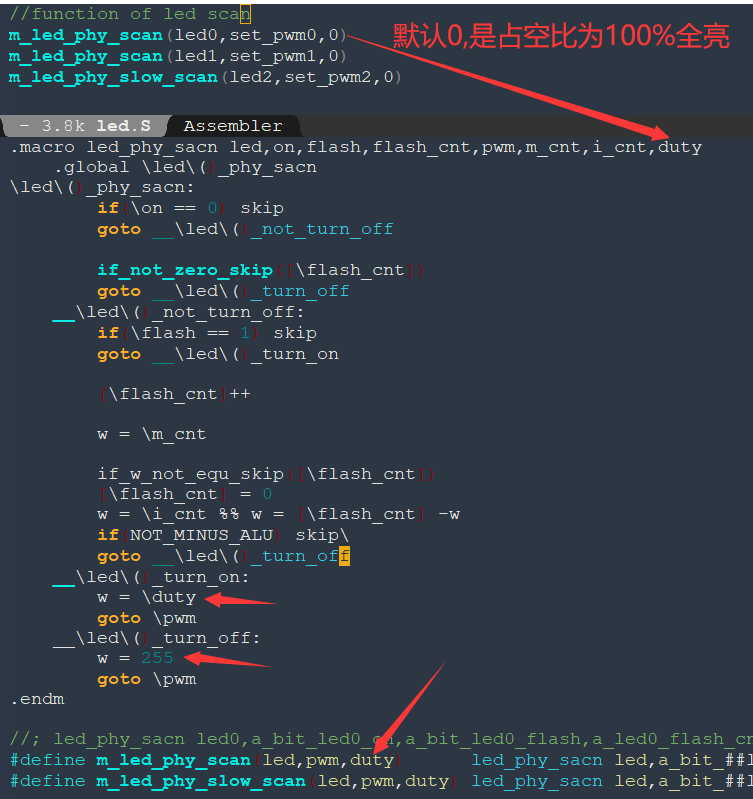

PWM占空比修改: duty的占空比是反向设置,0xFF对应灭,0x00对应全亮

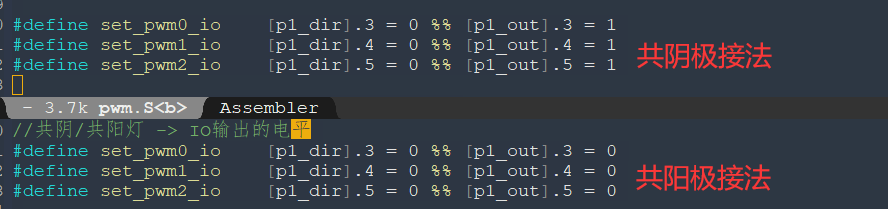

极性修改:

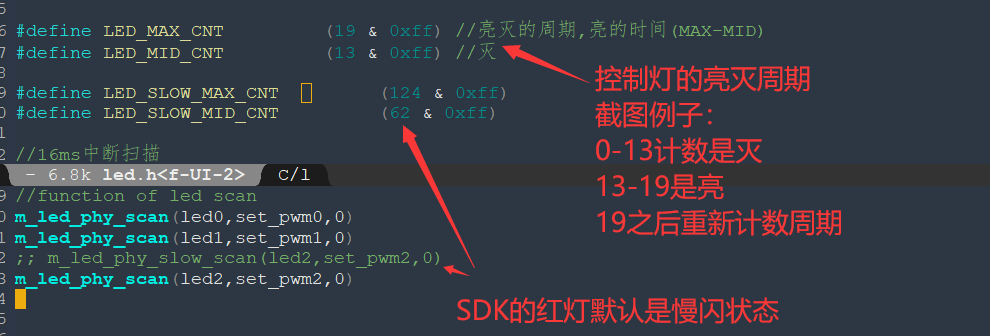

灯的亮灭周期控制：3个灯是独立控制的，之间没有互闪、同时亮灭的效果
红灯默认是慢闪，每个灯的闪烁频率可创建宏，独立控制，但是没法动态修改，因为宏是固定的
想动态修改，除非ram够，可将宏改成变量定义，默认SDK是没有ram了
波特率及时钟设置 xin_20200817 芯片是省晶振方式，烧录器会校准芯片的时钟源，其他的时钟都是依赖烧录器的校准值去算的。

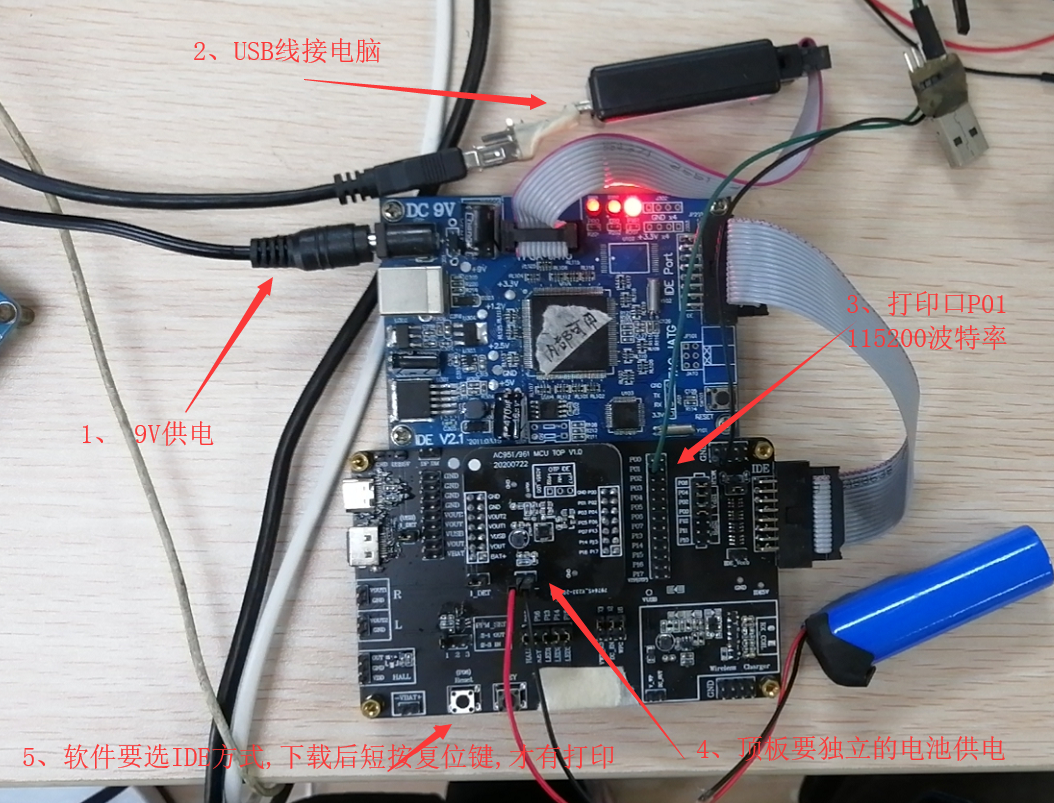

开发板的芯片，如若打印乱码等，请用烧录器烧录之后再使用

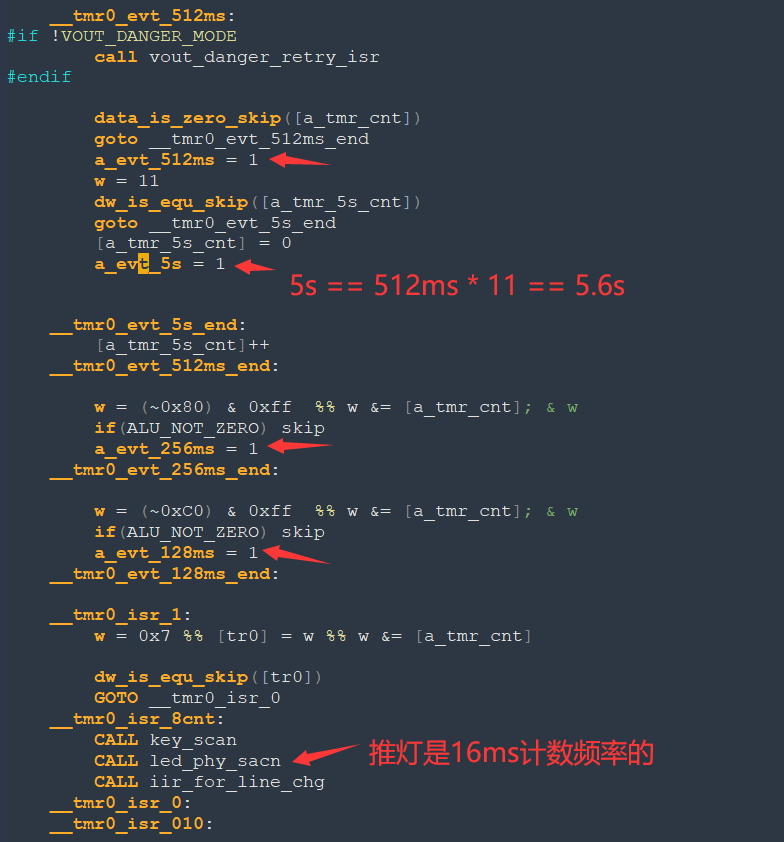

打印串口波特率默认115200，是固定的，没有修改的地方定时计数周期 xin_20200817 SDK为了避免有乘除的操作，没法做整数倍的计数周期，都是2的倍数计数周期
如：100ms -> 128ms； 300ms -> 256ms； 500ms -> 512ms

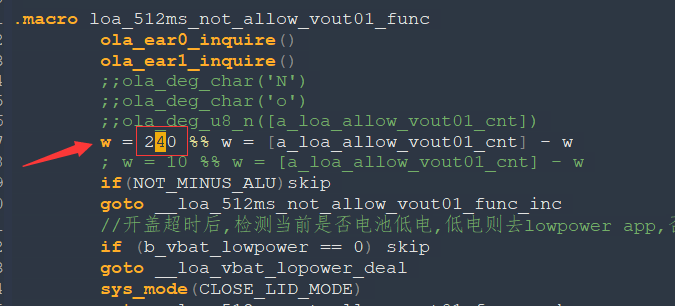

关盖无充电，定时关机时间修改
240 * 512 == 122880 == 120s 约为2分钟，由于代码计数周期不是整数倍，加上执行效率较慢，会导致几分钟的计时，通常会出现几s的误差的。很难避免的
- AC961外挂无线充注意事项 20200910 xin AC961配合无线充使用时不能使用开关充电（单独外挂无线充芯片也不行），

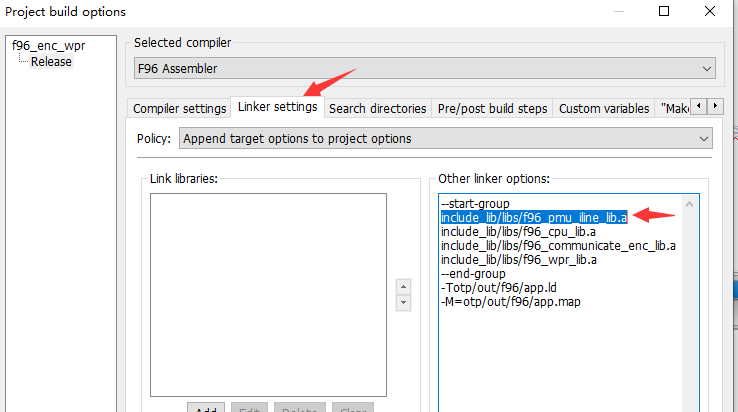

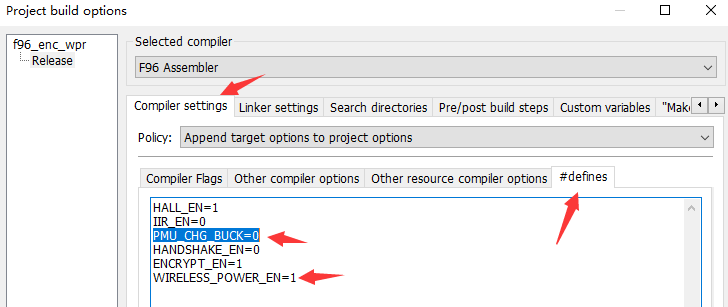

如果在“f96_ppm_enc.cbp”的工程上使用了外挂无线充芯片，那么必须将工程替换为线性充电！ 修改方法是： 关闭工程配置中开关充电的宏，PMU库替换为线性充电的库使用！
- AC951部分功能说明和注意事项 20210625 FSW
(1) 代码启动流程：_start->_startup->main
(2) IO口（以p06为例）：
#define p0_dir 0x92 //IO方向
#define p0_out 0x93 //IO电平
#define p0_pu 0x94 //IO上拉
#define p0_pd 0x95 //IO下拉
#define p0_hd 0x96 //IO强驱
#define p0_die 0x97 //IO数字或模拟
#define p0_in 0x98 //IO输入电平检测
[p0_dir].6 = 0 //p06配置为输出
[p0_dir].6 = 1 //p06配置为输入
[p0_out].6 = 0 //p06配置为输出低
[p0_out].6 = 1 //p06配置为输出高
[p0_pu].6 = 0 //p06配置为上拉关闭
[p0_pu].6 = 1 //p06配置为上拉打开
[p0_pd].6 = 0 //p06配置为下拉关闭
[p0_pd].6 = 1 //p06配置为下拉打开
[p0_hd].6 = 0 //p06配置为强驱关闭
[p0_hd].6 = 1 //p06配置为强驱打开
[p0_die].6 = 0 //p06配置为模拟
[p0_die].6 = 1 //p06配置为数字
[p0_in].6 == 0 //判断p06输入电平是否为低
[p0_in].6 == 1 //判断p06输入电平是否为高
(3) ad检测：
adc_read_phy(ch,ana_ch)
ch：根据实际IO选择对应的AD通道，ADC_CH_ANA表示要测量内部电源
#define ADC_CH_P01 0
#define ADC_CH_P03 1
#define ADC_CH_P05 2
#define ADC_CH_P06 3
#define ADC_CH_P13 4
#define ADC_CH_P14 5
#define ADC_CH_P15 6
#define ADC_CH_ANA 7
ana_ch：普通IO的AD通道直接填写0，测量内部电源通道根据要测量的电源选择，例如测量电池电压（Vbat脚）选择ANA_VBAT
#define ANA_VBG 0
#define ANA_VCC 1
#define ANA_VEB 2
#define ANA_Vsense_OUT1 3
#define ANA_Vsense_OUT0 4
#define ANA_LINE_PROGI 5
#define ANA_BUCK_PROGI 6
#define ANA_VBAT 7
采集到的结果为左对齐的0~1023，存放在TR0（H）和TR1（L）中
(4) PWM输出：（PWM输出的两种状态：高阻态和IO输出态，有效时为输出态）
初始化：
.global pwm_led_init
pwm_led_init:
[iomc3].7 = 1
w = D_PWM_PRD %% [pwm_prd] = w
[pwm_con0].5 = 1
[pwm_con0].4 = 0
[pwm_con0].3 = 1
[pwm_con0].2 = 0
[pwm_con0].1 = 0
[pwm_con0].0 = 1
寄存器说明：
[pwm_con0].7 ---PND
[pwm_con0].6 ---CLR_PND
[pwm_con0].5 ---SSEL PWM模块时钟源: 0-->wclk；1-->src_clk
[pwm_con0].4 ---PSET PWM模块时钟分频系数
[pwm_con0].3 ---PSET PWM模块时钟分频系数
[pwm_con0].2 ---PSET PWM模块时钟分频系数
[pwm_con0].1 ---PSET PWM模块时钟分频系数
[pwm_con0].0 ---EN
PWM模块时钟分频系数:[2:1]: 00-->div1 01-->div4 10-->div16 11-->div64
[3]: 0-->x1 1-->x2
[4]: 0-->x1 1-->x256
占空比：
w = duty %% call set_pwmx
duty为需要输出的占空比，set_pwmx可选为set_pwm0、set_pwm1、set_pwm2
duty的占空比是反向设置，0xFF对应0%，0x00对应100%
IO配置（以pwm0为例）：
#define set_pwm0_io [p1_dir].3 = 0 %% [p1_out].3 = 1 //有效状态输出高，非有效高阻
#define set_pwm0_io [p1_dir].3 = 0 %% [p1_out].3 = 1 %% [p1_pd].3 = 1 //有效状态输出高，非有效为低电平（因为有下拉）
#define set_pwm0_io [p1_dir].3 = 0 %% [p1_out].3 = 0 //有效状态输出低，非有效高阻
#define set_pwm0_io [p1_dir].3 = 0 %% [p1_out].3 = 0 %% [p1_pu].3 = 1 //有效状态输出低，非有效为高电平（因为有上拉）
(5) 睡眠和唤醒：可参看芯片介绍的寄存器配置
睡眠：
注意：
1、睡眠前可能需要关闭一些IO（具体看外围），否则可能耗电
睡眠前需要关闭内部电源分压，否则会耗电
vcc_div_en = 0
vbat_div_en = 0
vout_div_en = 0
唤醒后需要重新打开（测量电源电压时需要）
vout_div_en = 1
vcc_div_en = 1
vbat_div_en = 1
2、如果需要用到P12脚（不使用内部充电时可用），需要将vout_discharge配置为0：vout_discharge = 0
唤醒：
两路普通IO口唤醒（IO可选任意普通IO，但要注意上电时p06不能是低电平）
#define io_wkup_rise(ch,port,n) \ //普通IO上升沿唤醒；例如p07：io_wkup_rise(ch0, p0, 7)
input_map(ch,port,n) %% \
bs port ## _pd,n %% \ //如有外部下拉，不要开内部下拉（bc port ## _pd,n）
bc port ## _pu,n %% \
bs port ## die,n %% \
wkup##ch(0)
\#define io_wkup_fall(ch,port,n) \ //普通IO下降沿唤醒；例如p14：io_wkup_fall(ch1, p1, 4)
input_map(ch,port,n) %% \
bc port \#\# _pd,n %% \
bs port \#\# _pu,n %% \ //如有外部上拉，不要开内部上拉（bc port \#\# _pu,n）
bs port \#\# _die,n %% \
wkup_\#\#ch(1)
以上：ch:只有两个，ch0和ch1
两路固定IO唤醒，p10和p11（不使用内部充电时可用）
\#define voutx_wkup_set_rise(ch,n) \
bs p1_dir,n %% \
bs p1_pd,n %% \ //如有外部下拉，不要开内部下拉（bc port \#\# _pd,n）
bc p1_pu,n %% \
bs p1_die,n %% \
wkup_\#\#ch(0)
\#define voutx_wkup_set_fall(ch,n) \
bs p1_dir,n %% \
bc p1_pd,n %% \
bs p1_pu,n %% \//如有外部上拉，不要开内部上拉（bc port \#\# _pu,n）
bs p1_die,n %% \
wkup_\#\#ch(1)
p10 例：
wkup9_cpnd = 1
wkup9_vout0_sleep
wkup9_en = 1
voutx_wkup_set_rise(ch2, 0) //p10只能选ch2
p11 例：
wkup10_cpnd = 1
wkup10_vout1_sleep
wkup10_en = 1
voutx_wkup_set_rise(ch3, 1) //p11只能选ch3
注意：[wkup_flt]的低4位为4个ch的唤醒滤波使能（详见芯片介绍文档），没有开启唤醒功能的ch不能使能其对应的滤波使能，否则会耗电！
vcc唤醒（不使用内部充电时可用），两种唤醒方式：
1、比较唤醒，vcc接入电压大于电池电压唤醒
wkup6_cpnd = 1 %% wkup6_eie = 1 %% wkup6_sel1 = 1 %% wkup6_sel0 = 0
wkup6_inv = 0 //只能为0
2、跳变沿唤醒，出现指定的跳变沿时唤醒
wkup6_cpnd = 1 %% wkup6_eie = 1 %% wkup6_sel1 = 0 %% wkup6_sel0 = 1
wkup6_inv = 1 //下降沿唤醒
wkup6_inv = 0 //上升沿唤醒
(6) vcc状态检测（不使用内部充电时可用）：
初始化检测：
bs 0x8f, 6 //clr wtd
sfr_rd_sel2 = 0 //bc 0xfc, 7
sfr_rd_sel1 = 1 //bs 0xda, 7
sfr_rd_sel0 = 1 //bs 0xda, 6
两种检测判断方式：
第一种，判断电平：
if(vcc_det_pg3 == 1) skip //btbn 0xe4, 2, 判断vcc的电平是否为高电平
第二种，判断vcc是否比电池电压大：
if(vcc_vbat_comp_pg3 == 1) skip //btbn 0xe4, 3, 判断vcc是否比电池电压大
例：
.global vcc_detect_read
vcc_detect_read:
bs 0x8f, 6 //clr wtd
sfr_rd_sel2 = 0 //bc 0xfc, 7
sfr_rd_sel1 = 1 //bs 0xda, 7
sfr_rd_sel0 = 1 //bs 0xda, 6
if(vcc_det_pg3 == 1) skip //btbn 0xe4, 2, 判断vcc的电平是否为高电平
// if(vcc_vbat_comp_pg3 == 1) skip //btbn 0xe4, 3, 判断vcc是否比电池电压大
goto __vcc_detect_offline
__vcc_detect_online:
ret
__vcc_detect_offline:
ret
(7) 看门狗溢出时间修改：
[wdt_con]的低4位[3:0]time：溢出时间为 2^ time 毫秒
注意事项：
1、P06上电之前不能拉低，否则会不开机
2、配置唤醒功能，唤醒前的电平必须与唤醒后的相反，否则会耗电，也就是sleep之前是高电平，需要配置为下降沿唤醒（不能是上升沿唤醒），sleep之前是低电平，需要配置为上升沿唤醒（不能是下降沿唤醒）。
3、[wkup_flt]的低4位为4个ch的唤醒滤波使能（详见芯片介绍文档），没有开启唤醒功能的ch不能使能其对应的滤波使能，否则会耗电！
4、不用到的IO口，sleep之前建议配置为输入模拟关上下拉，否则可能耗电（例如输入数字关上下拉，会有几十ua的耗电）
