ENC配置说明

📎 原始文档：https://www.kdocs.cn/l/ct5izvCSu0dw ENC配置说明

普通SDK ENC配置说明

板级选择

以AC700N标准板级(board_ac700n_demo_cfg.h)为例，其他板级和其他系列(如AD697N,AC701N)配置基本相同。

配置详解

  1. TCFG_AUDIO_CVP_NS_MODE: 选择ENC处理后会进行的单通道算法类型，目前支持的有ANS(CVP_ANS_MODE)，以及DNS(CVP_DNS_MODE)。

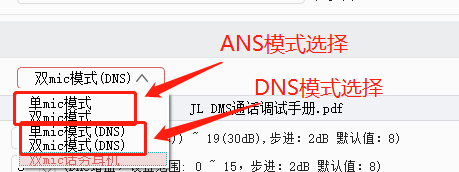

    注意：该选项配置会影响到配置工具中所对应的通话参数页面，若选择的是ANS，则配置工具中的通话参数页面需选择不带DNS字样，如图：
  2. TCFG_AUDIO_DUAL_MIC_ENABLE： ENC的使能宏，带有ENC功能需要打开。
  3. TCFG_AUDIO_DMS_SEL： ENC算法类型选择，目前支持的ENC有两套算法：TWS ENC和话务ENC，详情见配置工具中的《JL DMS通话调试手册》。
  4. TCFG_AUDIO_DMS_MIC_MANAGE： 主麦选择：AC700N系列的为mic0(PA1、PA2)\mic1(PB7、PB8)，根据实际硬件电路进行配置。
  5. TCFG_AUDIO_MIC_MODE： AUDIO_MIC_CAP_MODE：单端隔直电容模式
    AUDIO_MIC_CAP_DIFF_MODE：差分隔直电容模式
    根据实际麦克风电路类型配置。
  6. TCFG_AUDIO_MIC_PWR_CTL： MIC_PWR_FROM_MIC_LDO：使用芯片mic_ldo脚供电(AC700N的为PA0，AD697N的以实际封装为准)，对应板级.c的mic_ldo_vsel可配置电压大小，注意：mic_ldo电压大小必须小于VDDIO 200mV以上！
    MIC_PWR_FROM_GPIO：普通IO口供电，电压大小等同VDDIO电压大小
    MIC_PWR_FROM_MIC_BIAS：mic_bias供电，由mic_ldo经过上拉电阻分压，对应板级.c的mic_bias_res可配置上拉电阻大小
    注意：
  7. 硅麦可使用GPIO供电，但需根据实际电路和麦克风规格书使用合适的供电大小。
  8. 模拟麦(圆麦)不可使用GPIO供电，由于GPIO供电无滤波效果，会带来杂音和底噪问题。

配置示例

相关示例demo见以下网盘地址：
链接：https://pan.baidu.com/s/1EbSeJ2uRZtg48rmk65b-yA
提取码：8888
【金山文档】 AC700N_earphone_release_V1.3.1-话务头戴式enc demo
https://kdocs.cn/l/cpGXcJNJOOZI
【金山文档】 AC700N_earphone_release_V1.3.1-tws enc demo
https://kdocs.cn/l/csijVBUak3Tl
【金山文档】 AC897N_AD697N_earphone_release_V2.3.2-tws enc demo
https://kdocs.cn/l/cvnXAtAUMtyW

700N可视化ENC配置说明

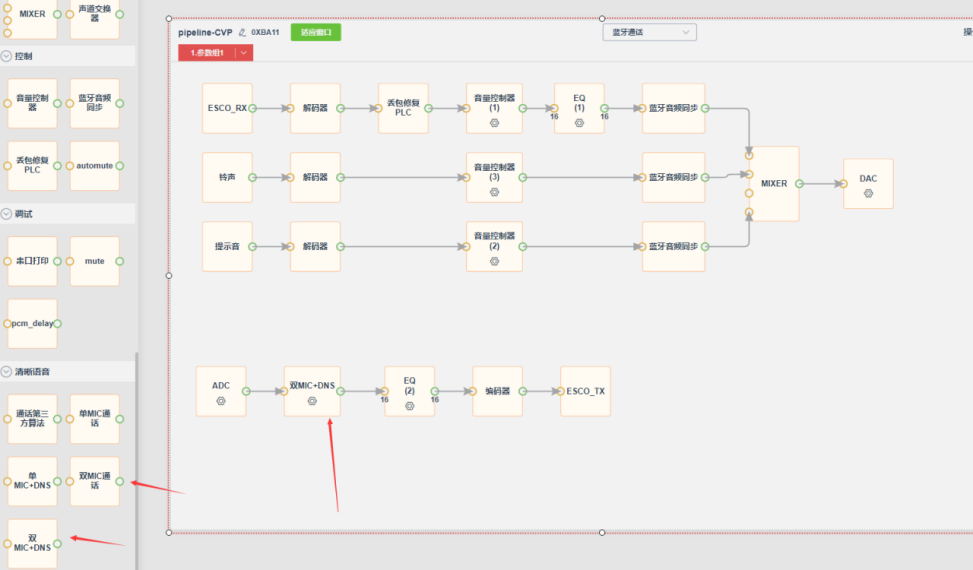

  1. 数据链路改成对应的双MIC方案 image

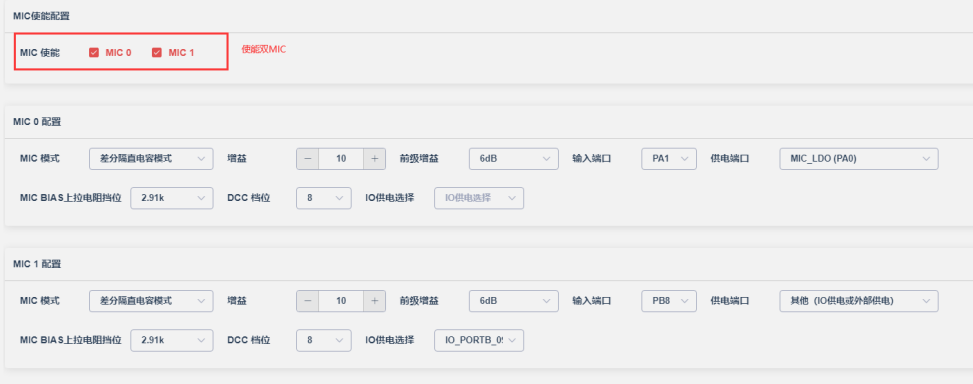

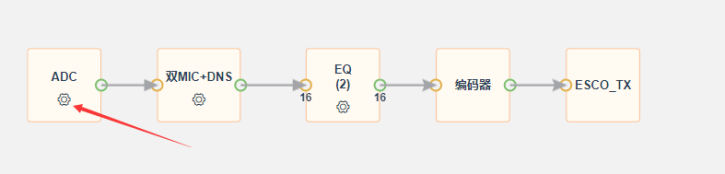

  2. 点ADC齿轮配置双MIC使能和MIC相关设置 imageimage

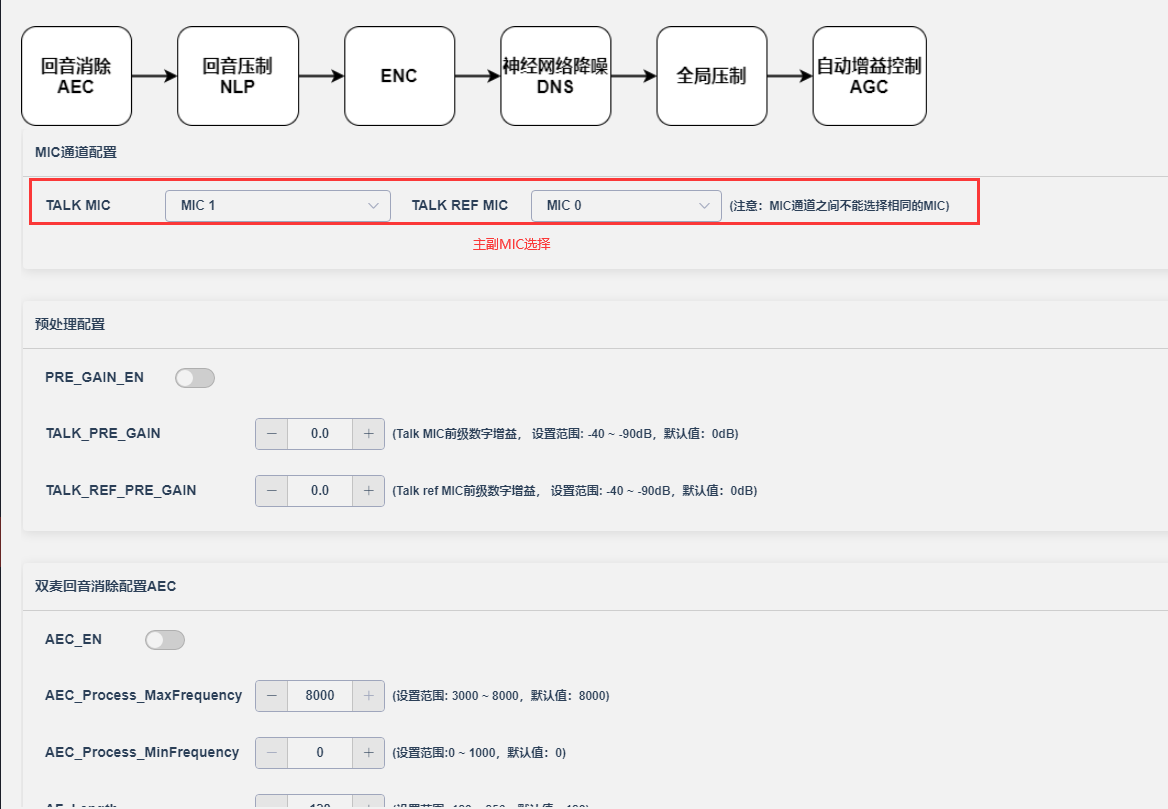

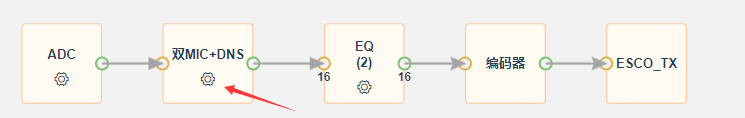

  3. 点双MIC齿轮配置ENC相关参数 imageimage
