128*64点阵液晶模块（黑白屏）

程序配置

配置UI相关配置宏配置

//*********************************************************************************//
//                                  UI 配置                                        //
//*********************************************************************************//
#define TCFG_UI_ENABLE                         ENABLE_THIS_MOUDLE     //UI总开关
#define CONFIG_UI_STYLE                     STYLE_JL_SOUNDBOX
// #define CONFIG_UI_STYLE                  STYLE_UI_SIMPLE //这是309 sdk ui 风格 需要再开启TCFG_SIMPLE_LCD_ENABLE
// #define TCFG_UI_LED7_ENABLE                  ENABLE_THIS_MOUDLE     //UI使用LED7显示
// #define TCFG_UI_LCD_SEG3X9_ENABLE         ENABLE_THIS_MOUDLE     //UI使用LCD段码屏显示
// #define TCFG_LCD_ST7735S_ENABLE            ENABLE_THIS_MOUDLE
// #define TCFG_LCD_ST7789VW_ENABLE            ENABLE_THIS_MOUDLE
#define TCFG_LRC_LYRICS_ENABLE              ENABLE_THIS_MOUDLE  //歌词显示
#define TCFG_LCD_OLED_ENABLE                ENABLE_THIS_MOUDLE
#define TCFG_SPI_LCD_ENABLE                 ENABLE_THIS_MOUDLE //spi lcd开关
#define TCFG_SIMPLE_LCD_ENABLE              DISABLE_THIS_MOUDLE//去ui 框架的驱动开关 开启请关闭了TCFG_SPI_LCD_ENABLE
#define TCFG_TFT_LCD_DEV_SPI_HW_NUM             1// 1: SPI1    2: SPI2 配置lcd选择的spi口
#define LCD_SPI_INTERRUPT_ENABLE             0//默认开启 需要主动关闭
#define ALL_KEY_EVENT_CLICK_ONLY             1     //是否全部按键只响应单击事件

IO配置

#if (TCFG_SPI_LCD_ENABLE || TCFG_SIMPLE_LCD_ENABLE)

LCD_SPI_PLATFORM_DATA_BEGIN(lcd_spi_data)

#if TCFG_LCD_OLED_ENABLE
    .pin_reset    = IO_PORTC_01,
    .pin_cs        = IO_PORTC_03,
    .pin_rs        = IO_PORTC_02,
    .pin_bl     = IO_PORTC_00,
#else
    .pin_reset    = -1,
    .pin_cs        = IO_PORTC_03,
    .pin_rs        = IO_PORTC_02,
    .pin_bl     = IO_PORTC_01,
#endif

#if (TCFG_TFT_LCD_DEV_SPI_HW_NUM == 1)
    .spi_cfg    = SPI1,
    .spi_pdata  = &spi1_p_data,
#elif (TCFG_TFT_LCD_DEV_SPI_HW_NUM == 2)
    .spi_cfg    = SPI2,
    .spi_pdata  = &spi2_p_data,
#endif
LED7_PLATFORM_DATA_END()

const struct ui_devices_cfg ui_cfg_data = {
    .type = TFT_LCD,
    .private_data = (void *)&lcd_spi_data,
};
#endif

液晶屏初始化代码根据使用的屏的驱动自行修改

//初始化SSD1306
static void SPI_OLED_Init(void)

不同规格液晶屏大小修改

#define SCR_X 0        ///屏幕起始点X的偏移
#define SCR_Y 0        ///屏幕起始点Y的偏移
#define SCR_W 128       ///刷新屏幕的宽度，与LCD_W 一致
#define SCR_H 64        ///刷新屏幕的高度，与LCD_H 一致
#define LCD_W 128
#define LCD_H 64
#define LCD_BLOCK_W 128    //显存buf的大小设定
#define LCD_BLOCK_H 64     //显存buf的大小设定
#define BUF_NUM 2           ///buf 数量

DEMO程序

硬件接口：(一组SPI口+3个普通GPIO)如下

主控接口1	LCD屏接口
LCD_DATA	SDA
LCD_CLK	SCK
LCD_A0	RS
LCD_RES	RST
LCD_CS	CS

程序：
AC695N_soundbox_sdk_release_3.1.0 OLEDDEMO:
https://gitlab.zh-jieli.com/soundbox/novisualization/ac695n_soundbox_sdk/-/tree/feature_310_OLED
【金山文档】 jl701n_soundbox_release_v1.3.0_OLED
【金山文档】 jl701n_soundbox_release_v1.4.1_OLED
demo_701142_OLED_lrc.zip（文本单字滚动）
demo_701_142_oled_pixscoll.zip（实现文字像素点滚动）
feature_695_310_OLED_pixscoll.zip（实现文字像素点滚动）

点阵屏歌词字库相关（蓝牙歌词，普通歌词）:

点阵屏歌词字库相关（蓝牙歌词，普通歌词）.otl
ac695n_soundbox_sdk_310_纯歌词文件输出.7z( 不跑内置UI系统，可以通过外发做显示，输出格式为UTF8)

字模提取工具说明

字模提取工具说明.otl
2. 音箱可视化彩屏音箱可视化彩屏-入门到进阶开发指导.otl（持续更新中）
3. HUB75/IO屏

ic选型

屏幕类型	io互推单色屏	HUB75单色屏	HUB75彩屏
ic类型	AD101C	AD172A8	AW302B
屏像素	12*120	16x96	16x96
资料	硬件	硬件	硬件
仓库地址		代码地址

HUB75屏调试

硬件资料驱动ic：
HUB75驱动ic资料
单色原理图：

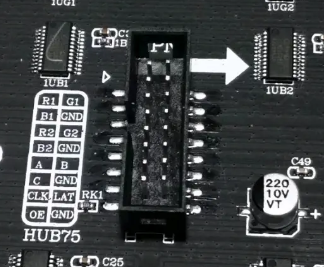

16X96 LED阵列标准原理图V1.0
12X72单色LED_V1.0.pdf
彩色原理图：
16X96 RGB_LED阵列标准原理图V1.0
原理图说明：
1. JIN1是接线座
2. BR1电阻控制每一个输出的电流。Iout =18800/BR1 mA
3. 原理图设计是逐行扫描，SM16208SC控制一行中的每一个灯，如需增加一行中的灯数量，增加SM16208SC，级联下去即可。
4. SM5166PS控制行输出，如需增加行数，增加SM5166PS级联即可。
5. U1作电平转换
6. RGB效果相当于在单色灯的寄出上增加两个LED，行数不变，灯数增加，增加SM16208SC，增加数据SDI输入既可以。

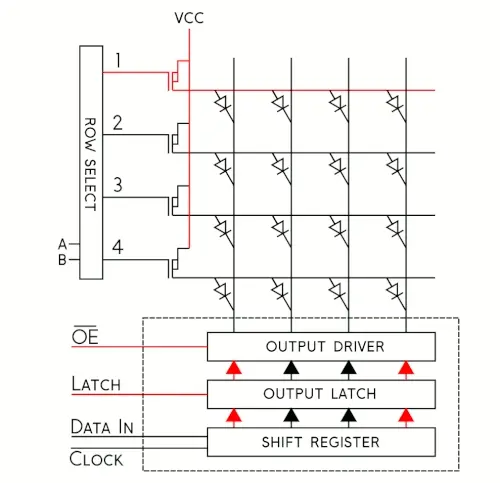

7. 单元亮灯的原理如下图图源：https://www.sparkfun.com/news/2650
  相关资料：
  关于LED点阵屏单元板的通信接口——HUB75 - 哔哩哔哩
驱动说明

背景

屏幕驱动目前做的是32扫32行128列，没有做32扫64行128列。
驱动使用4线spi三data引脚与模块的R1 G1 B1连接
屏幕模块R1/G1/B1 R2/G2/B2共用同一个clk所以能实现32扫显示64行的效果
1. 也是由于这个原因导致四线spi只能同时驱动1/64行不能实现2/64，如果需要实现2/64的显示需要6线并行输出的设备

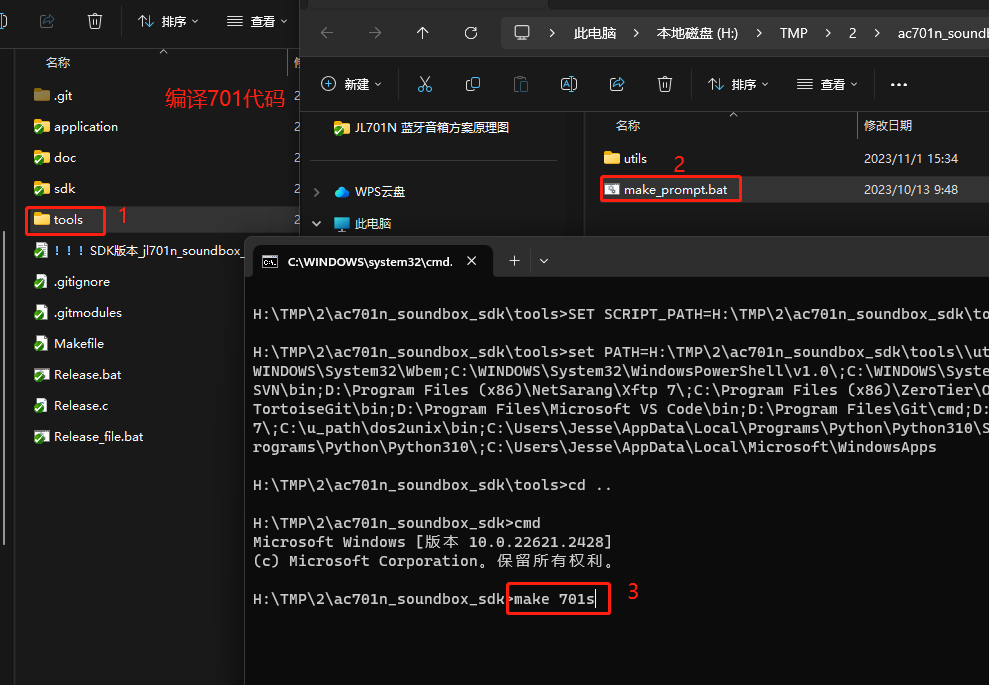

编译

ac701n_soundbox_sdk-lvgl-led-20240106.7z

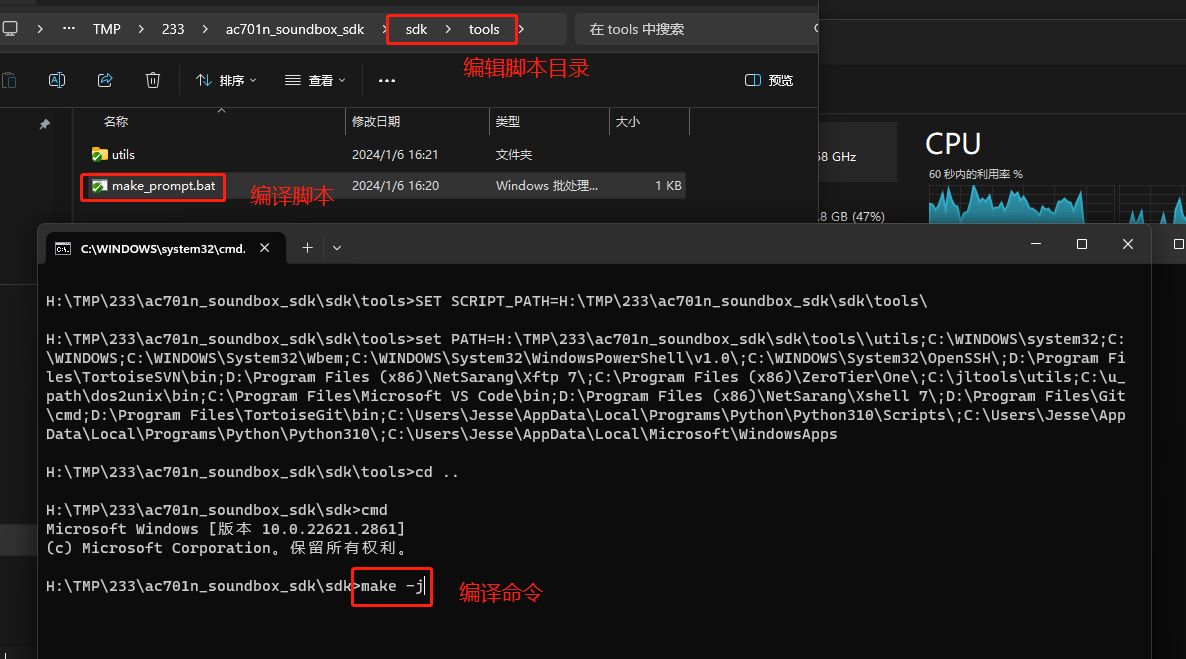

windows下使用Makefile编译

驱动代码

相关头文件：
led_drive.h、led_run.h、head.h

硬件引脚定义：

#define SPI_HW_NUM  SPI2//可选择spi1-2
#define SPI_PI_CLK          IO_PORTA_02//clk
//第一组io
#define SPI_0_PI_D0_R       IO_PORTA_03//R
#define SPI_0_PI_D1_G       IO_PORTA_04//G
#define SPI_0_PI_D1_B       IO_PORTA_05//B
#define SPI_0_PI_D3_NULL    IO_PORTG_05//无效引脚
//SM_5166
#define SM_5166_PORTA  IO_PORTB_03
#define SM_5166_PORTB  IO_PORTB_04
#define SM_5166_PORTC  IO_PORTB_05
#define SM_5166_PORTD  IO_PORTB_06
#define SM_5166_PORTE  IO_PORTB_07
//SM_1620
#define SM_1620_LE_PORT IO_PORTG_03
#define SM_1620_OE_PORT IO_PORTG_04

屏幕、颜色相关配置：

#define SINGLE_WIDTH   (128)//宽
#define SINGLE_HEIGHT  (32)//高
#define SCAN_LIN (32)//N扫行
#define  FRAME_BUFF_NUMBER  (2)//帧缓存数
#define DEPTH_LEVEL (32)//颜色梯度 R(0-N) G(0-N) B(0-N) RGB565这里就要设置为32

初始化led驱动

void led_run_init(void);
void app_task_loop()
{
    led_run_init();
    ...
}

数据更新接口

void led_display_one_frame(COLOUR_RGB rgb[SINGLE_HEIGHT][SINGLE_WIDTH]);

软件配置参考程序是基于开源LVGLUI框架，最终输出数据使用RGB灯板驱动进行对接。

输出对接函数

LV_ATTRIBUTE_FAST_MEM static void disp_flush(lv_disp_drv_t *disp_drv, const lv_area_t *area, lv_color_t *color_p)

现在LVGL适配屏幕限制了只能RGB565输出。但是不用过于担心，程序中做了一次转换为RGB888格式。现在屏驱能适配到32个梯度即0x20=32。不会影响最终的输出精度。

修改HUB75灯板驱动大小

//修改HUB75灯板大小，以128*32灯板为例，只做初始化使用，方便在LVGL获取准确大小，不做最终输出函数。
#define SCR_X 0
#define SCR_Y 0
#define SCR_W 128
#define SCR_H 32
#define LCD_W 128
#define LCD_H 32
#define LCD_BLOCK_W 128
#if (defined(TCFG_SMART_VOICE_ENABLE) && (TCFG_SMART_VOICE_ENABLE == 1))
#define LCD_BLOCK_H 20
#else /*TCFG_SMART_VOICE_ENABLE == 0*/
#define LCD_BLOCK_H 32
#endif /*TCFG_SMART_VOICE_ENABLE*/
#define BUF_NUM 2

LVGL参考指南：

彩屏LVGL UI设计及工具使用.otl

LVGL修改控件位置以及大小：

在void setup_scr_screen(lv_ui *ui)函数中，默认只做了一个页面，如有需要可以按照指南新增页面。

    ui->screen = lv_obj_create(NULL);
    lv_obj_set_size(ui->screen, 128, 32);    //修改整个屏幕大小

    //Write style for screen, Part: LV_PART_MAIN, State: LV_STATE_DEFAULT.
    lv_obj_set_style_bg_opa(ui->screen, 255, LV_PART_MAIN|LV_STATE_DEFAULT);
    lv_obj_set_style_bg_color(ui->screen, lv_color_hex(0x000000), LV_PART_MAIN|LV_STATE_DEFAULT);

    //Write codes screen_MUSIC_SRC
    ui->screen_MUSIC_SRC = lv_label_create(ui->screen);
    lv_label_set_text(ui->screen_MUSIC_SRC, "深圳市杰理微电子科技有限公司");
    lv_label_set_long_mode(ui->screen_MUSIC_SRC, LV_LABEL_LONG_SCROLL_CIRCULAR);
    lv_obj_set_pos(ui->screen_MUSIC_SRC, 0, 0);        //修改控件起始位置
    lv_obj_set_size(ui->screen_MUSIC_SRC, 128, 16);    //修改控件大小

支持功能：LED灯板只是一个显示器件，和程序对接好了之后，只用当作屏幕一样使用，所以LVGL能够使用的内容，如图片显示等都可以在这个程序中实现并显示。

LVGL修改文本控件颜色：

参照杰理LVGL指南和LVGL官方手册配置就可以，其中lv_example_label_4（）是有幻彩色字体输出，但是使用的是画布储存，占用了（长宽颜色数据量）RAM和CPU，非常占用资源，推荐使用以下函数在驱动层面上换颜色输出渐变数据，修改宏定义即可实现原色彩和渐变设输出。

void led_display_one_frame(COLOUR_RGB rgb[SINGLE_HEIGHT][SINGLE_WIDTH]){
    if(!drive_info.drive || !rgb || drive_info.drive->to_flag ||drive_info.drive->frame_next!=drive_info.drive->frame)return;

    #if 1//变色
    for(int i=0;i<SINGLE_WIDTH;i++){
        hsv_tale[i].h= (hsv_tale[i].h+10)%MAX_H;
        hsv2rgb(hsv_tale+i,rgb_tale+i);
    }

    for(int h=0;h<SINGLE_HEIGHT;h++){
        for(int w=0;w<SINGLE_WIDTH;w++){
            if(rgb[h][w].r ||rgb[h][w].g||rgb[h][w].b){
                rgb[h][w]=rgb_tale[w];
            }
        }
    }
    #endif
    // r_printf("A");
    memcpy(drive_info.drive->rgb,rgb,sizeof(drive_info.drive->rgb));

    #if 0//直接转换数据
    u8 frame_next;
    frame_next=(drive_info.drive->frame_next+1)%FRAME_BUFF_NUMBER;
    for (int i = 0; i < DEPTH_LEVEL; i++){
        led_rgb2spi_data(drive_info.drive->rgb,SINGLE_WIDTH*SINGLE_HEIGHT,drive_info.drive->send_buff[frame_next][i],i);
    }
    drive_info.drive->frame_next=frame_next;
    #else
    os_sem_post(&drive_info.sem);
    #endif
}

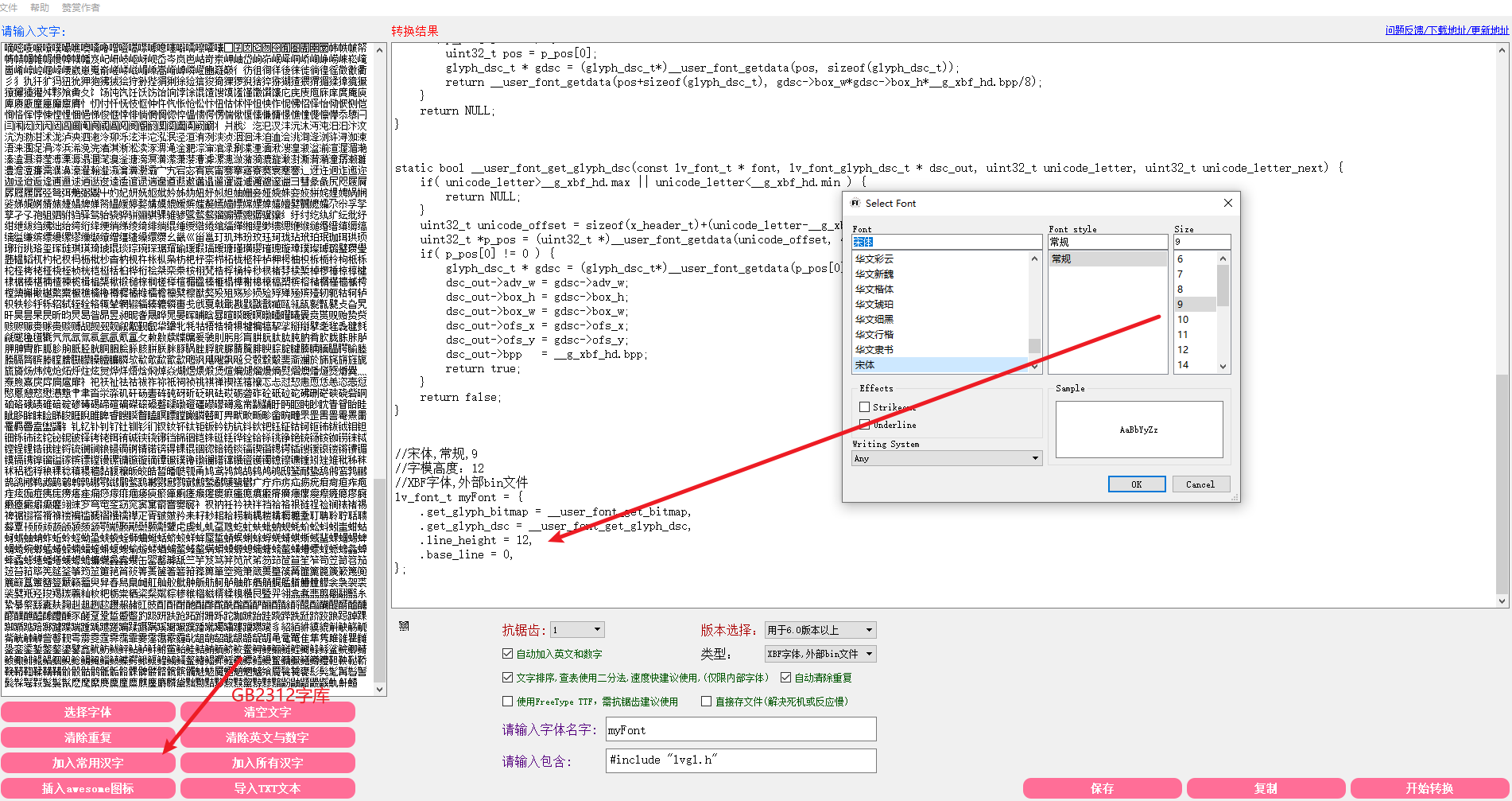

LVGL修改字库字模大小：

生成字库工具:lv_charging_case\res-pack-tools\字库工具\LvglFontTool_V0.4\LvglFontTool\LvglFontTool.exe
以修改为12*12规格字库并显示为例：

修改字库：生成之后，替换myFont.c和myFont.bin（），注意__user_font_getdata函数中的内容不要改变
修改LVGL相关大小初始化

LVGL DEMO

备注：如果有更新程序，我们会后台更新，请保持关注，谢谢！
代码仓库：
module / 拼接屏 / demo · GitLab

AD101C硬件资料（主推）【金山文档 | WPS云文档】 AD101C 原理图及真值表
AD101C 原理图及真值表.zip

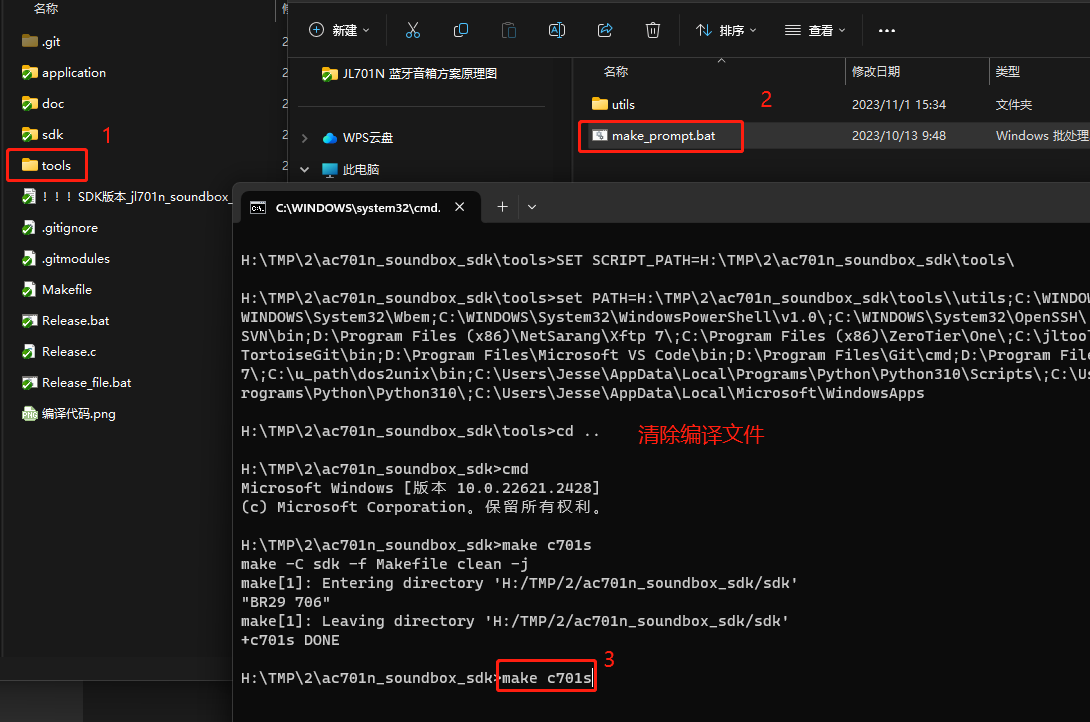

AD101C程序编译加key说明 AD101C程序编译加key说明.otl
AD101C强制升级工具烧录下载
串口升级工具 ad100_uart_update_tools.zip
规范串口升级使用办法：

所有的空片都要先用烧写器烧录一遍程序，然后再使用串口升级，尽可能不使用spi升级，详情请参考下面文档中的第二大点。 AD101C强制升级工具烧录下载(ad100_uart_update_tools)使用说明补充.otl

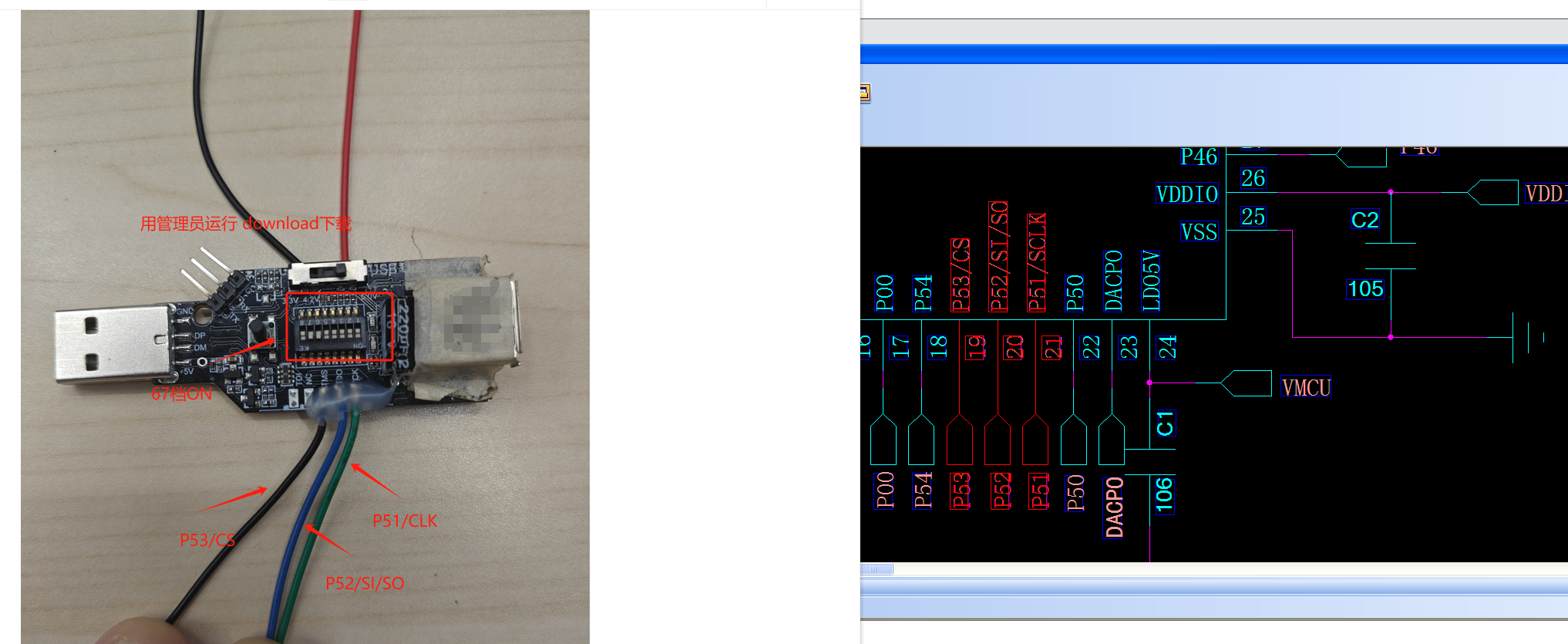

spi烧录报错问题尝试修改办法(目前测试版本，后续会更新)：
AD101C使用强制升级工具spi 烧录不了问题处理(测试版本).otl
LCD断码屏

寄存器使用说明

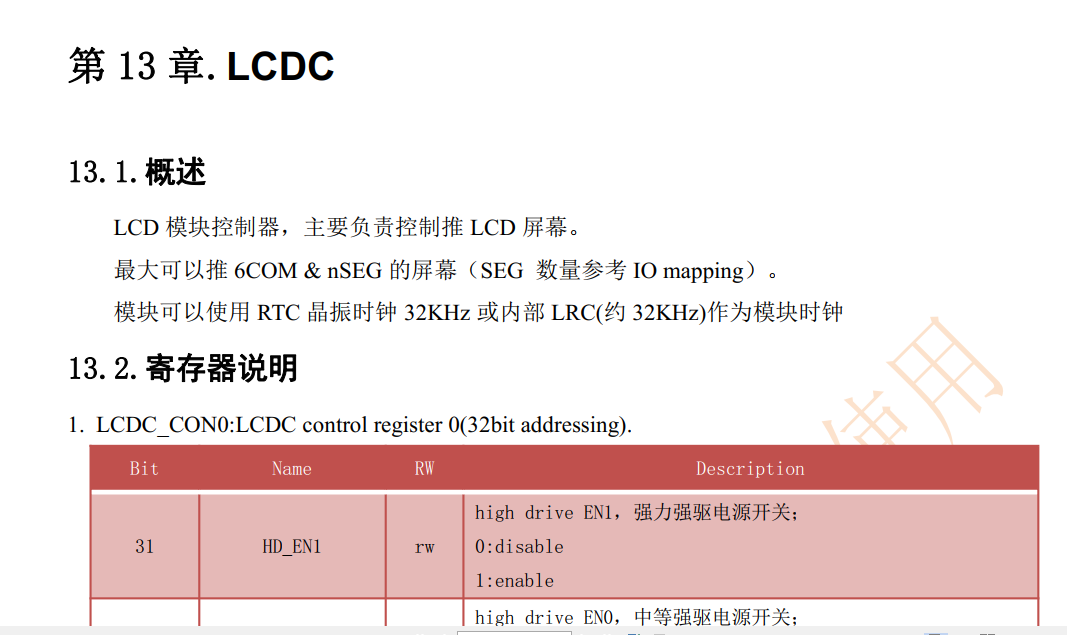

在“AC695N用户手册V1.2.pdf”中第13章：

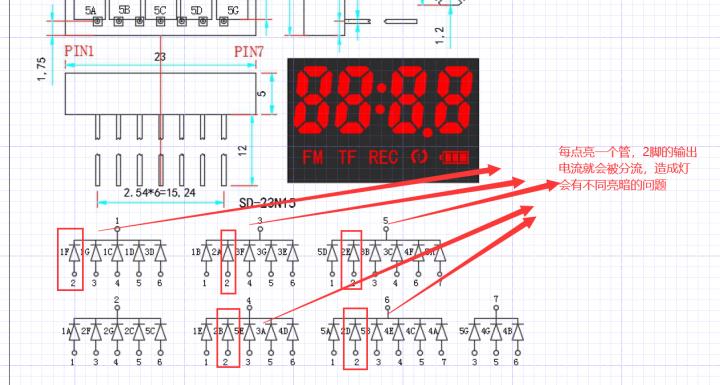

注意点：LCD断码屏的COM 口只能顺序使用，不能打乱顺序使用。

DEMO程序：

链接：https://pan.baidu.com/s/19OQKNMsSTVAr76FPqfXXAw
提取码：8888

AC460X\AC690X\AC692X LCD屏调式参考资料资料

备注：AC460X、AC690X、AC692X LCD点阵屏这块用的UI工具和程序流程都是一样的。
【金山文档】 17-UI工具
https://kdocs.cn/l/ctouHDb9uOA5

【金山文档】 AC46 UI使用说明
https://kdocs.cn/l/cdJ5QFhxwuPf

【金山文档】 AC692X_lcd点阵屏只显示英文字符说明文档
https://kdocs.cn/l/cbPjE1M70nyo

【金山文档】 12864点阵屏菜单_2018年11月7日170226
https://kdocs.cn/l/cnMCUamOrI2R

【金山文档】 692x频谱-20181220-V1
https://kdocs.cn/l/cgR0UOBhIOQo

DEMO:

【金山文档】 AC692x_SDK_release_V2.6.3(带LCD屏和频谱显示)
https://kdocs.cn/l/chHrN0XdpqCa

单线串行控制幻彩灯珠

要点

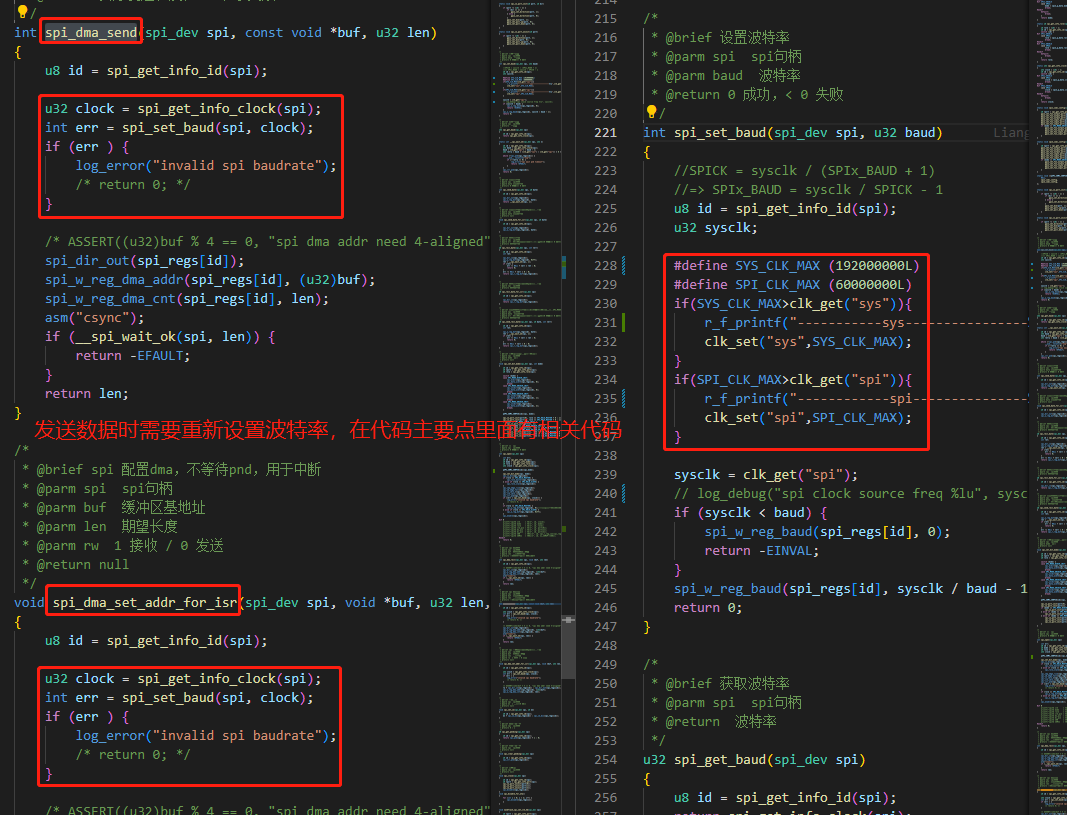

确保spi的数据发送的精确度，系统时钟跑最高、spi时钟跑最高
- 系统时钟：AC695N最高240MHz、AC696N最高192MHz
- spi时钟：如果库里面没有做限制可以设置为 80MHz
发送数据时，用最后一个字节的第7位来控制发送完数据之后do引脚的高低电平
- 最后一个字节的bit7为1，发送完数据之后do引脚为高电平，反之亦然。

灯珠资料

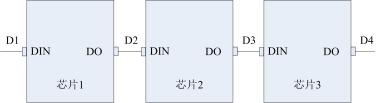

芯片级联方法
数据传输注：其中 D1 为 MCU 端发送的数据，D2、D3、D4 为级联电路自动整形转发的数据
24bit 数据结构注：高位先发，按照 GRB 的顺序发送数据
时序波形
通信信号传输定义

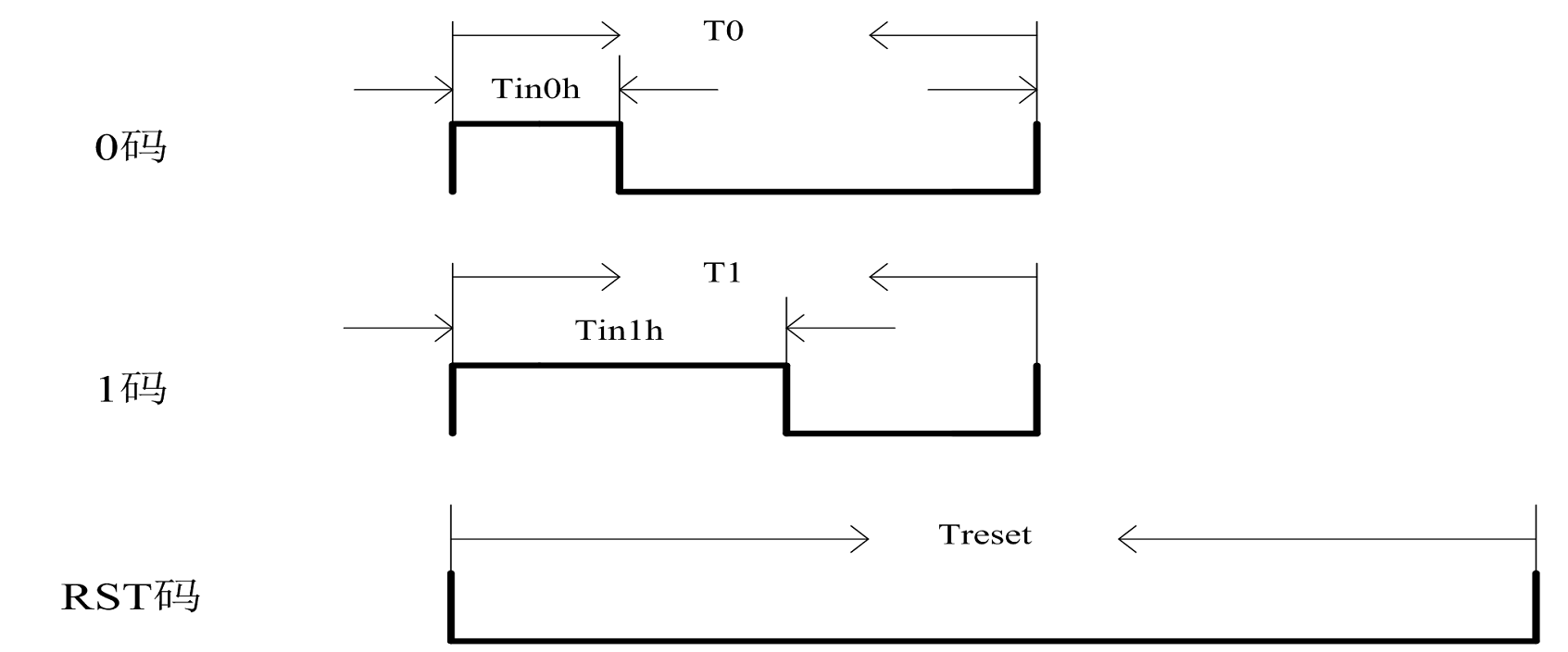

参数名称	参数符号	最小值	典型值	最大值	单位
输入 0 码高电平时间	Tin0h	0.20	0.28	0.35	us
输入 1 码高电平时间	Tin1h	0.65	0.9	1.0	us
输入 0 码低电平时间	T0L	1.55	1.72	30	us
输入 1 码低电平时间	T1L	1.10	1.10	30	us
0 码/1 码周期	T0/T1	1.75	-	35	us
RESET 码低电平时间	reset	100	150	-	us

注： a：5050RGB 主要根据高电平时间判断“0”码和“1”码。高电平时间介于 200ns~410ns,IC 判断为“0”码,高电平时间介于 640ns~1000ns,判断为“1”码。 “0”码和“1”码的低电平代表此码结束，准备接收下一数据码。
b：低电平复位时间最小为 100us，为了留有裕度，一帧数据传输过程中(包括 24bit 和 24bit 之间、bit 和 bit 之间)不要中断超过 35us，否则可能会被 IC 认为是 RESET。中断时间在 35us 之内，控制器可以进行正常数据传输等其他操作。

步骤

spi波特率

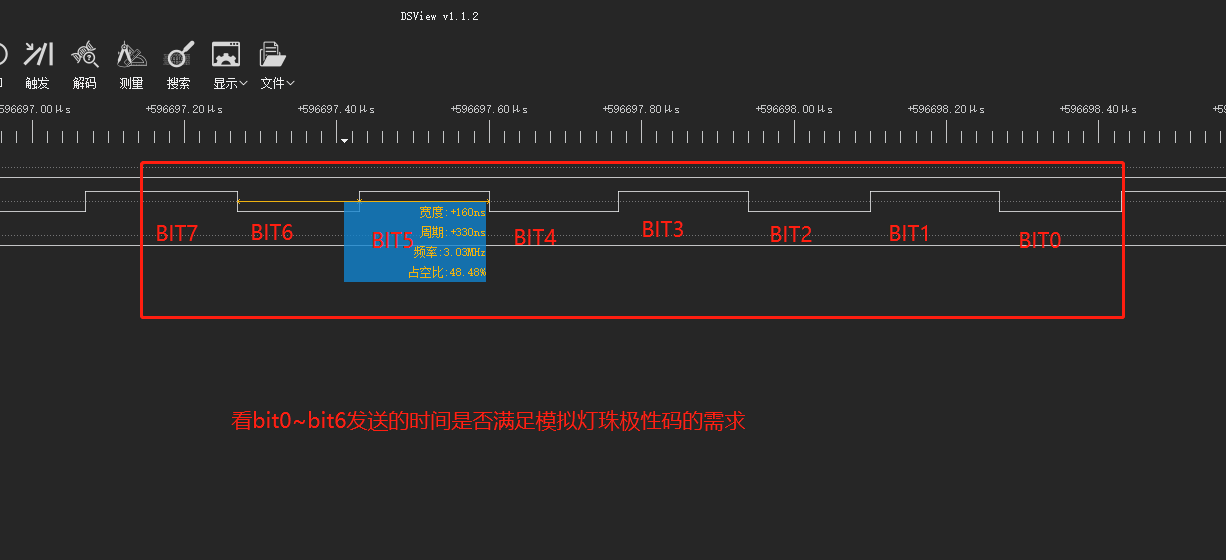

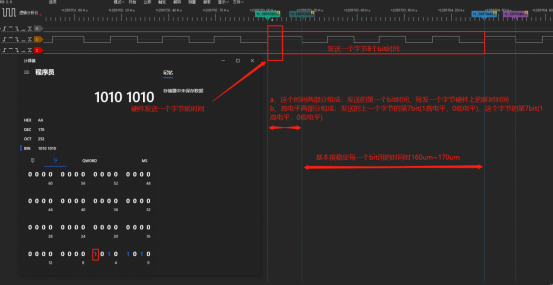

- spi数据发送0x55使用逻辑分析仪看数据高低电平翻转时间T
- 需要同时满足
  - 码元周期(T0H+T0L或者T1H+T1L)=T*8
  - spi发送数据时高低电平翻转的时间T，必须满足:T0H=Tn1,T0L=T(8-n1);T1H=Tn2,T1L=T(8-n2)
    - n1、n2取值1-7
转换码
- 使用一个字符spi的发送时间来模拟0码/1码的时序波形
- 字符bit中1/0控制0码/1码时序波形的高和低
- 字符bit中连续的1/0控制0码/1码时序波形的高和低持续时间

eg:
- 如5. 通信信号传输定义T0H 取值范围是0.20us-0.35us T0L 取值范围是1.55us-30us 满足以上两点 - T=0.3us - n1=7 T0H:T0L=1:7 - n2=5 T1H:T1L=5:3 0码：0X80
1码：0XF8
也就是说spi发送0X80就是发送了0码，发送0XF8就是发送1码

优化转换码
- spi硬件上发送数据时每两个字节中间会有一个时间间隔
- 发送每个字符第一bit的时间不是很精确以上两个因素可以使用码元的低电平对时间敏感度低（码元的低电平时间容错时间长）这个特性改善对模拟的波形进行优化。
  实际操作就是发送字符的7bit和0bit为0，可以把字符数据整体右移一个bit。
  原来的0码0X80变为0X40
  原来的1码0XF8变为0X7C

验证spi发送数据是否符合灯的规格

https://kdocs.cn/l/ceRX3DmLZQAq

代码注意点

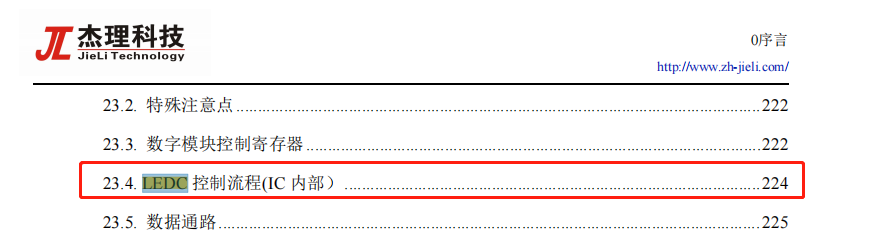

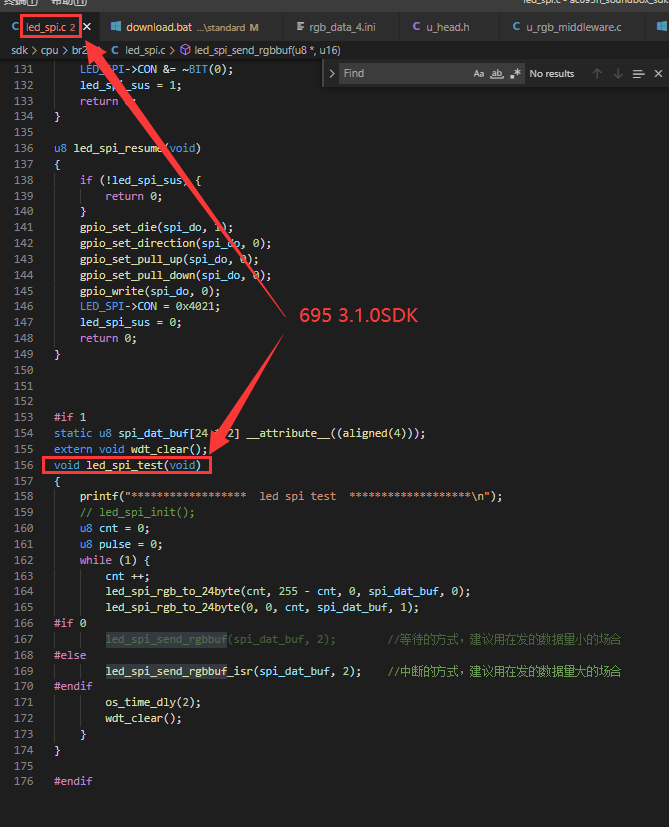

1. 695 310SDK 、696 170SDK、706 SDK 本身有led spi驱动在led_spi.c文件中
- 706sdk一定要注意程序中的接口是否与下面的接口一样不然会有些问题
    - 706音箱sdk初始化接口

/***
#############################音箱 SDK######################################
#706 在使用led_spi.c中的接口去发送数据会遇到映射引脚、与硬件引脚同时有波形
#原因没有断开硬件引脚信号
#设置顺序是要先映射引脚 再断开硬件引脚信号
***/
void led_spi_init(void)
{
    if ((u32)LED_SPI == (u32)JL_SPI0) {
        spi_do = LED_SPI_PORT;

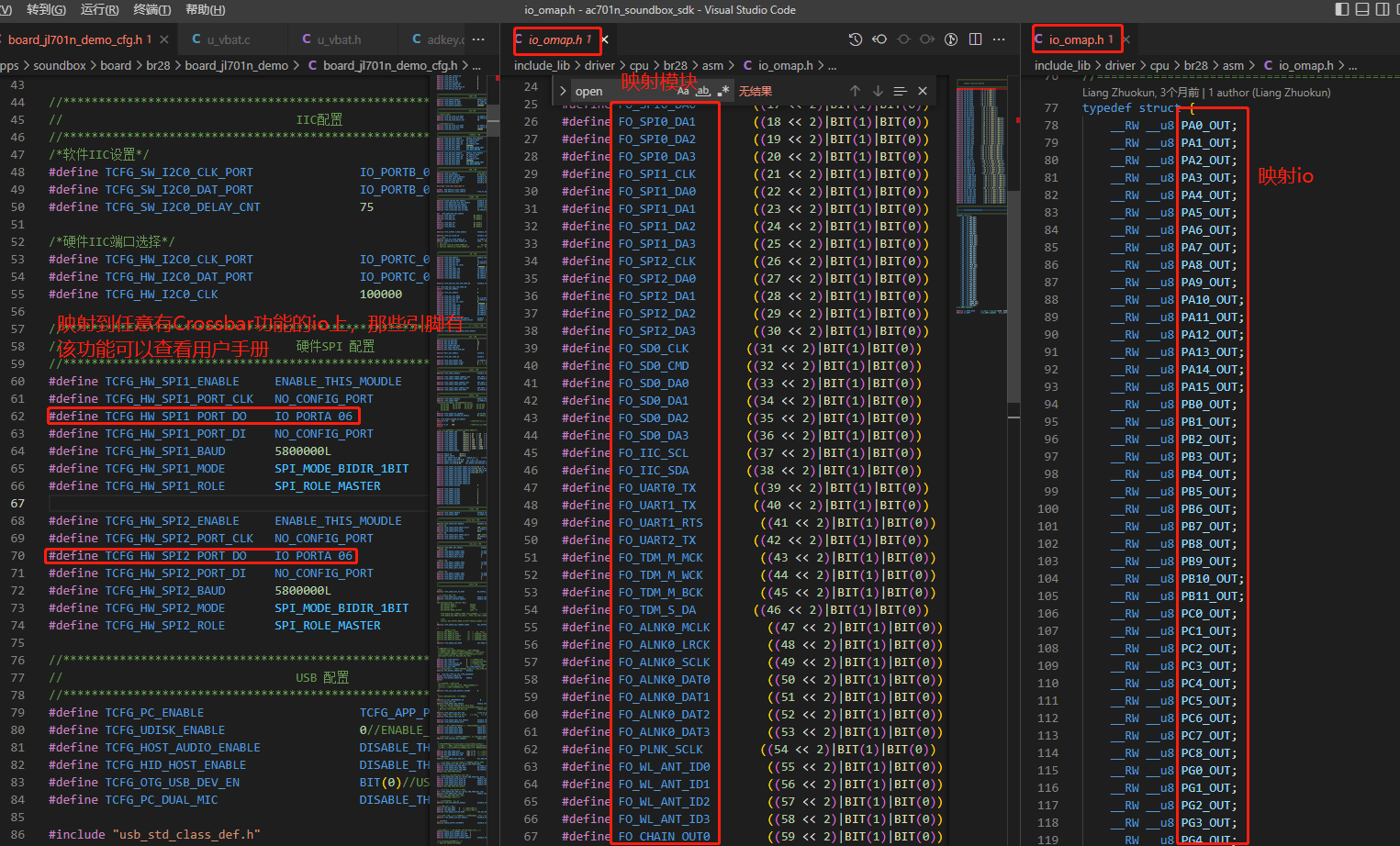

        gpio_set_function(IO_PORT_SPILT(spi_do), PORT_FUNC_SPI0_DA0);//设置引脚映射
        SFR(JL_IOMC->IOMC0, 16, 1, 1);//断开硬件引脚信号
        request_irq(IRQ_SPI0_IDX, LED_SPI_IRQ_PRIORITY, led_spi_isr, 0);
    } else if ((u32)LED_SPI == (u32)JL_SPI1) {
        spi_do = LED_SPI_PORT;
        gpio_set_function(IO_PORT_SPILT(spi_do), PORT_FUNC_SPI1_DA0);//设置引脚映射
        SFR(JL_IOMC->IOMC0, 18, 1, 1);//断开硬件引脚信号
        request_irq(IRQ_SPI1_IDX, LED_SPI_IRQ_PRIORITY, led_spi_isr, 0);
    }
    gpio_set_mode(IO_PORT_SPILT(spi_do), PORT_OUTPUT_LOW);

    os_sem_create(&led_spi_sem, 1);

    LED_SPI->BUF = 0;
    LED_SPI->CON = 0x4021;
    LED_SPI->CON1 = 0;
}

    - 706无线mic初始化接口

/***
#############################无线mic SDK######################################
#706 在使用led_spi.c中的接口去发送数据会遇到第一个灯的颜色异常
#原因发完数据之后引脚为高电平导致
#LED_SPI->BUF的第7位影响发送完数据引脚电平的高低 不赋值为随机
#LED_SPI->CON1为控制数据发送的流控方式：0：【7,6,5,4,3,2,1,0】1：【0,1,2,3,4,5,6,7】2：【3,2,1,0,7,6,5,4】3：【4,5,6,7,0,1,2,3】
***/
void led_spi_init(void)
{
    gpio_set_die(LED_SPI_IO, 1);
    gpio_set_direction(LED_SPI_IO, 0);
    gpio_set_pull_up(LED_SPI_IO, 0);
    gpio_set_pull_down(LED_SPI_IO, 0);
    gpio_write(LED_SPI_IO, 0);
    gpio_och_sel_output_signal(LED_SPI_IO, OUTPUT_CH_SIGNAL_SPI1_DO);//设置引脚映射
    SFR(JL_IOMC->IOMC0, 18, 1, 1);//断开硬件引脚信号
    request_irq(IRQ_SPI1_IDX, 0, led_spi_isr, 0);
    os_sem_create(&led_spi_sem, 1);

    LED_SPI->BUF = 0;
    LED_SPI->CON = 0x4021;
    LED_SPI->CON1 = 0;
}

2. 刷新数据是使用的定时器尽量使用sys_timer_add等非中断中执行接口
3. 使用spi.c中的接口发送数据时需要在发送时重新设置spi、sys时钟和spi波特率

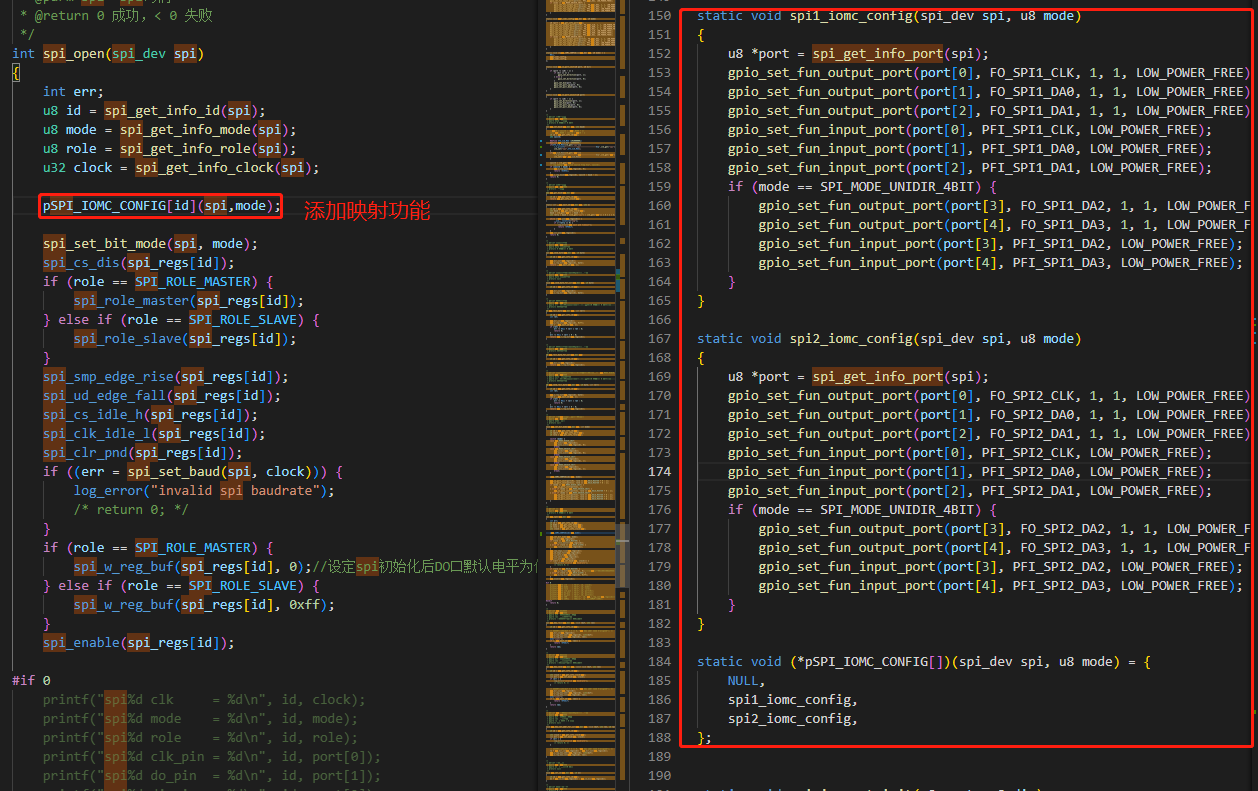

4. 使用SPI组时，不能将该组的CLK引脚拉去做输出功能（只要初始化了SPI组，该组CLK引脚就会工作），SPI引脚可以映射的话可以使用。

/*
 * @brief 设置波特率
 * @parm spi  spi句柄
 * @parm baud  波特率
 * @return 0 成功，< 0 失败
 */
int spi_set_baud(spi_dev spi, u32 baud)
{
    //SPICK = sysclk / (SPIx_BAUD + 1)
    //=> SPIx_BAUD = sysclk / SPICK - 1
    u8 id = spi_get_info_id(spi);
    u32 sysclk;

    #define SYS_CLK_MAX (240000000L)
    #define SPI_CLK_MAX (60000000L)
    if(SYS_CLK_MAX>clk_get("sys")){
        clk_set("sys",SYS_CLK_MAX);
    }

// r_f_printf("---------------------------%lu %lu",clk_get("spi"),clk_get("sys"));
    if(SPI_CLK_MAX>clk_get("spi")){
        r_f_printf("---------------------------%lu",clk_get("spi"));
        clk_set("spi",SPI_CLK_MAX);
    }

    sysclk = clk_get("spi");
    // log_debug("spi clock source freq %lu", sysclk);
    if (sysclk < baud) {
        spi_w_reg_baud(spi_regs[id], 0);
        return -EINVAL;
    }
    spi_w_reg_baud(spi_regs[id], sysclk / baud - 1);
    return 0;
}

/*
 * @brief spi dma发送
 * @parm spi  spi句柄
 * @parm buf  发送缓冲区基地址
 * @parm len  期望发送长度
 * @return 实际发送长度，< 0表示失败
 */
int spi_dma_send(spi_dev spi, const void *buf, u32 len)
{
    u8 id = spi_get_info_id(spi);
    u32 clock = spi_get_info_clock(spi);
    int err = spi_set_baud(spi, clock);
    if (err ) {
        log_error("invalid spi baudrate");
        /* return 0; */
    }

    /* ASSERT((u32)buf % 4 == 0, "spi dma addr need 4-aligned"); */
    spi_dir_out(spi_regs[id]);
    spi_w_reg_dma_addr(spi_regs[id], (u32)buf);
    spi_w_reg_dma_cnt(spi_regs[id], len);
    asm("csync");
    if (__spi_wait_ok(spi, len)) {
        return -EFAULT;
    }
    return len;
}

/*
 * @brief spi 配置dma，不等待pnd，用于中断
 * @parm spi  spi句柄
 * @parm buf  缓冲区基地址
 * @parm len  期望长度
 * @parm rw  1 接收 / 0 发送
 * @return null
 */
void spi_dma_set_addr_for_isr(spi_dev spi, void *buf, u32 len, u8 rw)
{
    u8 id = spi_get_info_id(spi);
    u32 clock = spi_get_info_clock(spi);
    int err = spi_set_baud(spi, clock);
    if (err ) {
        log_error("invalid spi baudrate");
        /* return 0; */
    }

    /* ASSERT((u32)buf % 4 == 0, "spi dma addr need 4-aligned"); */
    rw ? spi_dir_in(spi_regs[id]) : spi_dir_out(spi_regs[id]);
    spi_w_reg_dma_addr(spi_regs[id], (u32)buf);
    spi_w_reg_dma_cnt(spi_regs[id], len);
}

Demo

1. 697N

wireless_mic_sdk-v1.3.1_1t1_rx_spi移植成功程序.rar 2. AC692
【金山文档】 AC692x_SDK_release_V2.6.3_hsv_rgb
https://kdocs.cn/l/cc1eZlrIJstW
【金山文档】 AC692x_SDK_release_V2.6.3_rgb
https://kdocs.cn/l/coPpqzea4vlO 3. 695（3.1.0SDK）、696（1.7.0SDK） 4. 701N 1. 141 SDK jl701n_soundbox_release_v1.4.1-spi-rgb.7z

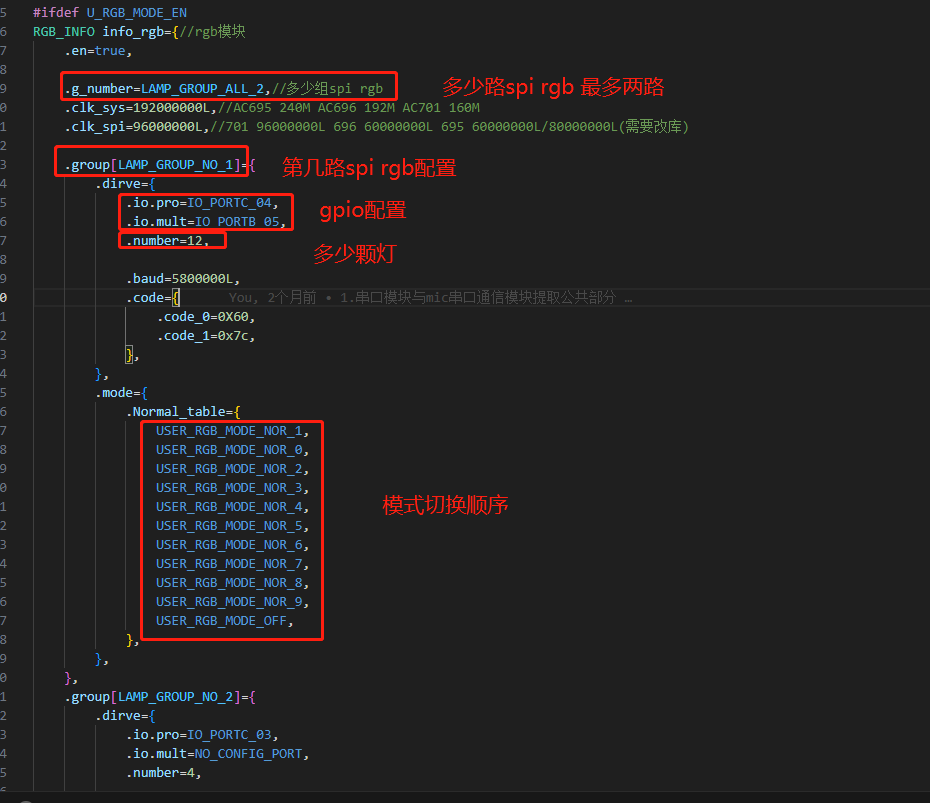

模块有3个buff分别为HSV、RGB、SPI，数据流向是HSV->RGB->SPI
u_config.c配置文件
u_rgb.c模块总入口
u_rgb_drive.c SPI的数据转换与发送
u_rgb_middleware.c中间层设置设置HSV/RGBbuff
u_rgb_hsv.c HSV/RGB数据互转
u_rgb_mode.c 模式扫描与切换的逻辑处理
u_rgb_mode_fun.c 模式的实现

    2. 120SDK

demo 下载

3. 可视化soundbox 100P02 DEMO
5. 700N 1. demo 700N自带独立模块推灯，不需要用SPI，demo在sdk里面的cpu\br36\ledc.c

#define RGB_LED_NUM    2//灯的数量
static u8 ledc_test_buf[RGB_LED_NUM * 3] __attribute__((aligned(4)));
void ledc_test(void)
{
    printf("*************  ledc test  **************\n");
    ledc_init(&ledc0_data);
    //第一个灯
    ledc_test_buf[0] = 0;//R
    ledc_test_buf[1] = 85;//G
    ledc_test_buf[2] = 170;//B
    //第二个灯
    ledc_test_buf[3] = 170;//R
    ledc_test_buf[4] = 85;//G
    ledc_test_buf[5] = 0;//B
    //2个灯的数据，重发5次，则亮灯数=(5+1)*2=12个
    u16 again = 5;
    while (1) {
        clr_wdt();
        ledc_send_rgbbuf(ledc0_data.index, ledc_test_buf, sizeof(ledc_test_buf), again);
        delay(150000);
        //第一个灯
        ledc_test_buf[0] ++;//R
        ledc_test_buf[1] ++;//G
        ledc_test_buf[2] ++;//B
        //第二个灯
        ledc_test_buf[3] ++;//R
        ledc_test_buf[4] ++;//G
        ledc_test_buf[5] ++;//B
    }
}
led_spi_700N.c
https://kdocs.cn/l/cczidSVkTGJC
#include "system/includes.h"
static const u8 SPI1_DO[2] = {
    IO_PORTC_05,//'A'  IO随便选，用的是映射
    IO_PORTC_05 //'B'
};
static const u8 SPI2_DO[2] = {
    IO_PORTB_07,//'A'
    IO_PORT_DM  //'B'
};
#define LED_SPI                 JL_SPI1
#define LED_SPI_PORT            'A'
#define LED_SPI_DAT_BAUD        2
#define LED_SPI_REST_BAUD       15
#define LED_NUM_MAX             2
#define LED_SPI_CLOCK_BASE        (clk_get("lsb") / 24000000)
static OS_SEM led_spi_sem;
static u32 spi_do = (u32)-1;
static u8 led_spi_busy = 0;
static u8 led_spi_sus = 0;
___interrupt
void led_spi_isr()
{
    LED_SPI->CON &= ~BIT(13);   //关闭中断
    LED_SPI->CON |=  BIT(14);   //清pnding
    os_sem_post(&led_spi_sem);
    led_spi_busy = 0;
}
void led_spi_init(void)
{
    if ((u32)LED_SPI == (u32)JL_SPI1) {
        spi_do = SPI1_DO[LED_SPI_PORT - 'A'];
        SFR(JL_IOMAP->CON1, 4, 1, LED_SPI_PORT - 'A');
        request_irq(IRQ_SPI1_IDX, 0, led_spi_isr, 0);
    } else {
        spi_do = SPI2_DO[LED_SPI_PORT - 'A'];
        SFR(JL_IOMAP->CON1, 16, 1, LED_SPI_PORT - 'A');
        request_irq(IRQ_SPI2_IDX, 0, led_spi_isr, 0);
    }
    gpio_set_fun_output_port(spi_do, FO_SPI1_DA0, 1, 1, LOW_POWER_FREE);//7000系列用的是Crossbar
    os_sem_create(&led_spi_sem, 1);
    LED_SPI->CON = 0x4021;
}
void led_rgb_to_24byte(u8 r, u8 g, u8 b, u8 *buf)
{
    u32 dat = ((g << 16) | (r << 8) | b);
    for (u8 i = 0; i < 24; i ++) {
        if (dat & BIT(23 - i)) {
            *(buf + i) = 0x7c;
        } else {
            *(buf + i) = 0x60;
        }
    }
}
void led_rest()
{
    u8 tmp_buf[16] = {0};
    LED_SPI->BAUD = (LED_SPI_REST_BAUD + 1) * LED_SPI_CLOCK_BASE - 1;
    LED_SPI->CON |= BIT(14);
    LED_SPI->ADR = (u32)tmp_buf;
    LED_SPI->CNT = 16;
    while (!(LED_SPI->CON & BIT(15)));
    LED_SPI->CON |= BIT(14);
}
void led_spi_send_rgbbuf(u8 *rgb_buf, u16 led_num) //rgb_buf的大小 至少要等于 led_num * 24
{
    if (!led_num) {
        return;
    }
    if (led_num > LED_NUM_MAX) {
        led_num = LED_NUM_MAX;
    }
    while (led_spi_sus) {
        os_time_dly(1);
    }
    led_spi_busy = 1;
    led_rest();
    LED_SPI->BAUD = (LED_SPI_DAT_BAUD + 1) * LED_SPI_CLOCK_BASE - 1;
    LED_SPI->CON |= BIT(14);
    LED_SPI->ADR = (u32)rgb_buf;
    LED_SPI->CNT = led_num * 24;
    while (!(LED_SPI->CON & BIT(15)));
    LED_SPI->CON |= BIT(14);
    led_spi_busy = 0;
}
void led_spi_send_rgbbuf_isr(u8 *rgb_buf, u16 led_num) //rgb_buf的大小 至少要等于 led_num * 24
{
    if (!led_num) {
        return;
    }
    if (led_num > LED_NUM_MAX) {
        led_num = LED_NUM_MAX;
    }
    while (led_spi_sus) {
        os_time_dly(1);
    }
    led_spi_busy = 1;
    os_sem_pend(&led_spi_sem, 0);
    led_rest();
    LED_SPI->BAUD = (LED_SPI_DAT_BAUD + 1) * LED_SPI_CLOCK_BASE - 1;
    LED_SPI->CON |= BIT(14);
    LED_SPI->ADR = (u32)rgb_buf;
    LED_SPI->CNT = led_num * 24;
    LED_SPI->CON |= BIT(13);//打开中断
}
u8 led_spi_suspend(void)
{
    if (led_spi_sus) {
        return 1;
    }
    if (led_spi_busy) {
        return 1;
    }
    LED_SPI->CON |=  BIT(14);
    LED_SPI->CON &= ~BIT(0);
    led_spi_sus = 1;
    return 0;
}
u8 led_spi_resume(void)
{
    if (!led_spi_sus) {
        return 0;
    }
    gpio_set_fun_output_port(spi_do, FO_SPI1_DA0, 1, 1, LOW_POWER_FREE);//7000系列用的是Crossbar
    LED_SPI->CON = 0x4021;
    led_spi_sus = 0;
    return 0;
}
static u8 spi_dat_buf[24 * LED_NUM_MAX] __attribute__((aligned(4)));
extern void wdt_clear();
//测试程序
void led_spi_test(void)
{
    printf("******************  led spi test  *******************\n");
    led_spi_init();
    u8 cnt = 0;
    u8 pulse = 0;
    while (1) {
        cnt ++;
        led_rgb_to_24byte(cnt, 255 - cnt, cnt, (u8 *)(&spi_dat_buf[0]));
        led_rgb_to_24byte(255 - cnt, cnt, 255 - cnt, (u8 *)(&spi_dat_buf[24]));
#if 1
        led_spi_send_rgbbuf(spi_dat_buf, 2);        //等待的方式，建议用在发的数据量小的场合
#else
        led_spi_send_rgbbuf_isr(spi_dat_buf, 2);    //中断的方式，建议用在发的数据量大的场合
#endif
        os_time_dly(2);
        wdt_clear();
    }
}

    2. 138SDK

led-spi-hsv-JL700N_earphone_release_V1.3.8.7z
6. 703N 1. 2.0.0-P01.04 703-suoundbox-2.0.0-P01.04-spi-rgb.7z

LEDC 模块控制单线灯珠
1. 模块代码：ledc_rgb_hsv.7z
  1. 适用范围适用于所有带LEDC硬件模块的sdk
硬件上支持2~3路(需要看用户手册)ledc
多个时间单位可选，兼容更多规格灯珠

typedef enum {
    ut_21ns=1,
    ut_42ns=2,
    ut_63ns=3,
    ut_125ns=6,
    ut_250ns=12,
    ut_500ns=24,
    ut_1us=48,
    ut_2us=96,
    ut_4us=192,
}t_unit_en;

通过配置0/1码值更方便适配不同规格灯珠

typedef  struct reg_platform_data {
    u32 index;           //控制器号
    u32 port;            //输出引脚
    u32 idle_level;      //当前帧的空闲电平，0：低电平， 1：高电平
    u32 out_inv;         //起始电平，0：高电平开始， 1：低电平开始
    u32 bit_inv;         //取数据时高低位镜像，0：不镜像，1：8位镜像，2:16位镜像，3:32位镜像
    t_unit_en   t_unit; //时间单位
    u32 t1h_cnt;         //1码的高电平时间 = t1h_cnt * t_unit;
    u32 t1l_cnt;         //1码的低电平时间 = t1l_cnt * t_unit;
    u32 t0h_cnt;         //0码的高电平时间 = t0h_cnt * t_unit;
    u32 t0l_cnt;         //0码的低电平时间 = t0l_cnt * t_unit;
    u32 t_rest_cnt;     //复位信号时间 = t_rest_cnt * t_unit;
    void (*cbfun)(void);//中断回调函数
}reg_data;

    2. 模块基础配置

LEDC_RGB_INFO info={
    .drive={
        #ifdef LEDC_0
        [LEDC_0]{.num/*灯的个数*/=1,.io={IO_PORTC_03/*io口*/,NO_CONFIG_PORT/*绑定io口*/},.cbfun=send_isr_0/*发完数据之后中断回调接口*/,.cnt=0/*重复发送数据次数 亮灯的个数=numb*(cnt+1)*/},
        #endif
        #ifdef LEDC_1
        [LEDC_1]{.num/*灯的个数*/=1,.io={IO_PORTA_02/*io口*/,NO_CONFIG_PORT/*绑定io口*/},.cbfun=send_isr_1/*发完数据之后中断回调接口*/,.cnt=1/*重复发送数据次数 亮灯的个数=numb*(cnt+1)*/},
        #endif
        #ifdef LEDC_2
        [LEDC_2]{.num/*灯的个数*/=1,.io={IO_PORTA_04/*io口*/,NO_CONFIG_PORT/*绑定io口*/},.cbfun=send_isr_2/*发完数据之后中断回调接口*/,.cnt=2/*重复发送数据次数 亮灯的个数=numb*(cnt+1)*/},
        #endif
    },
};

1. 初始化

    /*
    背景： 发送数据的时间远小于run color的时间间隔

    线程1
    1. 判断线程2是否完成发送数据
    2. 没有在发送数据
    3. 颜色变化
    4. 发送信号量同步状态
    5. 循环步骤1-4

    线程2
    1. 等待颜色变化处理完成
    2. 发送数据
    3. 循环步骤1-2
    */
    #ifdef LEDC_0
    create_rgb_task(&info.drive[LEDC_0],run_color_0/*改变颜色数据定时器回调接口*/,U_RGB_TASK_NAME_0);
    #endif
    #ifdef LEDC_1
    create_rgb_task(&info.drive[LEDC_1],run_color_1/*改变颜色数据定时器回调接口*/,U_RGB_TASK_NAME_1);
    #endif
    #ifdef LEDC_2
    create_rgb_task(&info.drive[LEDC_2],run_color_2/*改变颜色数据定时器回调接口*/,U_RGB_TASK_NAME_2);
    #endif

2. 数据的修改

static void run_color_2(const LEDC_DRIVE_INFO *drive){
    //避免在转换数据的时候修改源数据
    if(drive->send){
        return;
    }
    // r_printf("change color");

    for(int i=0;i<drive->num;i++){
        drive->hsv[i].h=(drive->hsv[i].h+1)%MAX_H;
        hsv2rgb(drive->hsv+i,drive->rgb+i);
    }

    os_sem_post(&drive->sem);
}

2. DEMO
    1.    703：

SKD1.0.0:703soundbox1.0.0SDK-LEDC-HSV-RGB.7z
2. 700： SDK1.3.8:ledc-rgb-hsv-JL700N_earphone_release_V1.3.8.7z

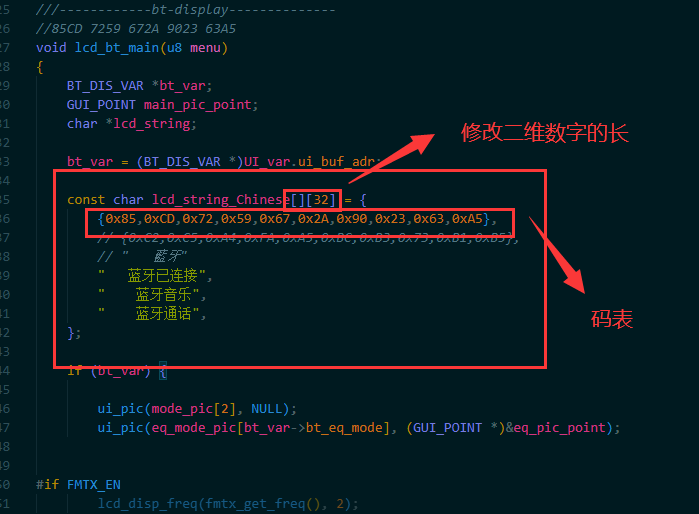

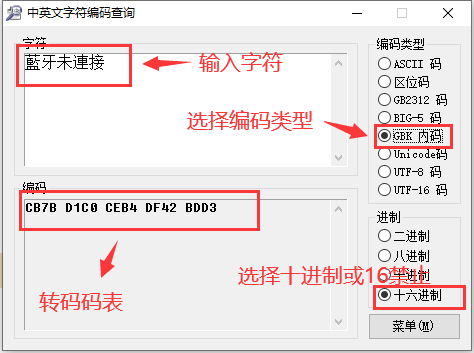

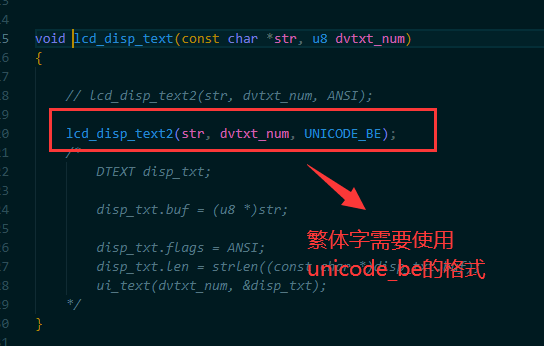

7. 692V263-SDK-繁体字库显示需要用到ASCII.exe转码工具
在上面获取码表后，填入需要显示的数组中：
download.bat需要添加 BIG5的编码

公版PWM_LED TWS呼吸灯同步呼吸功能，支持单IO和双IO推灯，支持单灯呼吸同步、双灯交替呼吸同步
【金山文档】 AC897N_AD697N_earphone_release_V2.3.5_tws呼吸灯同步
 https://kdocs.cn/l/clgVi7uS3QvA
LVGL字库字库工具：LvglFontTool_V0.4.rar
资料1：https://www.kdocs.cn/l/cp7abZRrK2u7 资料2：LVGL修改字库字模大小
字库文字的添加：视频文件

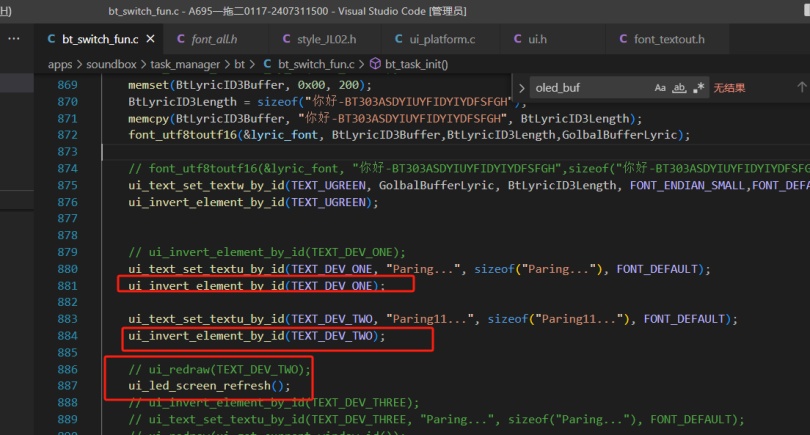

歌词显示器开发注意项歌词显示器开发注意项.otl

FAQ

数码管显示会抖/闪屏问题

提高扫屏中断的优先级（提到6），把扫屏代码放在ram中扫屏的代码必须在RAM，不然会出现死机，不屏蔽中断

#define TCFG_LED7_RUN_RAM                     1     //led7跑ram 不屏蔽中断(需要占据2k附近ram)

【重点留意】：AC695 SDK irq_config.c没有上面宏定义包进去，导致中断优先级没有改为6 修改方法：
SDK\apps\soundbox\board\br23\irq_config.c

LED7数码管出现有的暗有的亮的情况解决思路分享首先在确保IO都配置为相同的强驱，配置的强驱电流大小要相同。
造成亮暗不一致的原因：
我们以7次扫描为一个循环状态，假如一循环中2脚只点亮一个管，那么这个时候是最亮的，如果点亮了四个管，这个时候是最暗的。
解决方法：

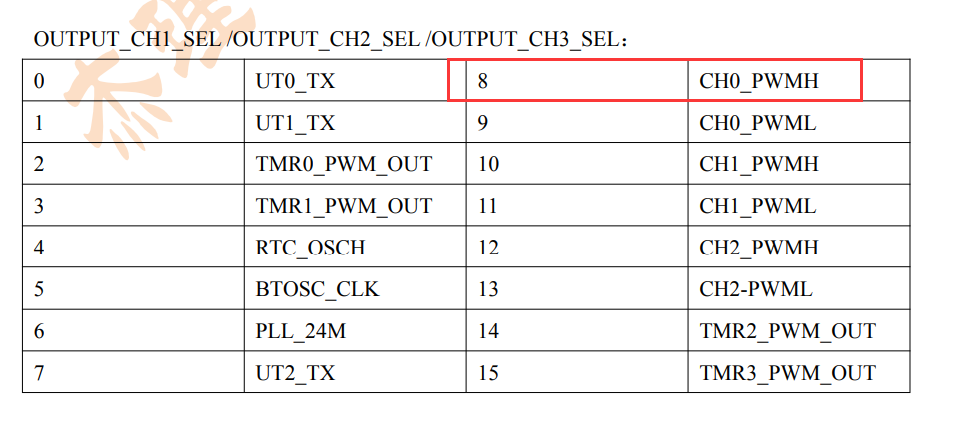

根据每个IO一个循环需要点亮的灯数，设置不同PWM的占空比，控制亮暗。

参考案例,以692为例：
【金山文档】 AC692x_SDK_release_V2.6.3_亮暗不一致
https://kdocs.cn/l/cfhjUZnCKdkh
思路二：确保每个数码管段的电流基本一致，出现亮暗不一致原因，排除硬件问题后，基本上与每次点亮的数码管段个数有关。

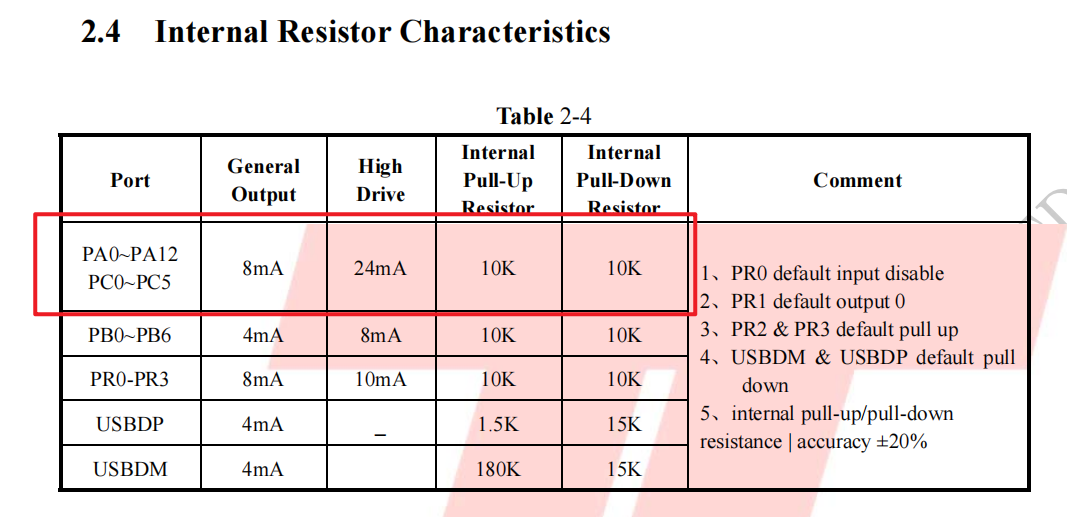

以AC6921A8为例，公版推数码管使用的是PA组和PC组口，普通输出能力是8mA，开强驱输出能力是24mA,公版默认会全部开强驱，一下情况下电流情况如下：(芯片输入电流能力会略大于输出电流能力)

每次推LED数	共阳	共阴
1	24mA	24mA
2	12mA	>12mA
3	8mA	>8mA
4	6mA	>6mA

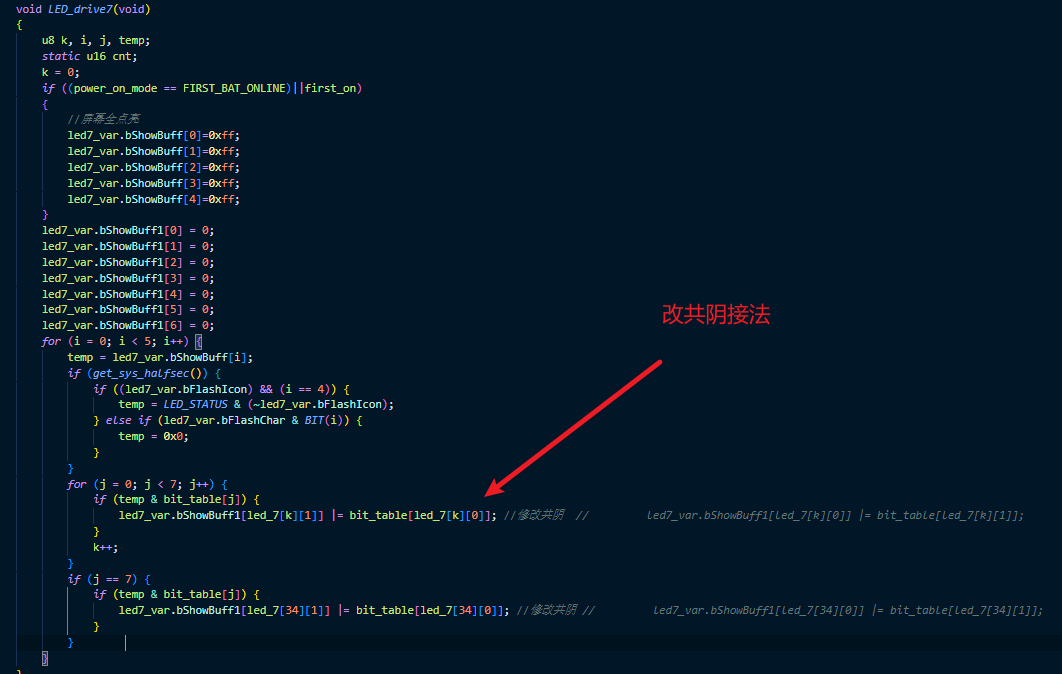

由上表可以看出，公版配置可能会出现电流不一样情况，导致固定有的段会亮，有的段会灭。因此可以配置为共阴接法，默认全部关强驱，当IO为共阴极的情况下，打开强驱，增强IO输入电流能力（24mA），输出高的情况下，关闭强驱（8mA），这样的情况下每个段的电流都近似于8mA，能够有效解决亮暗不一致的问题。

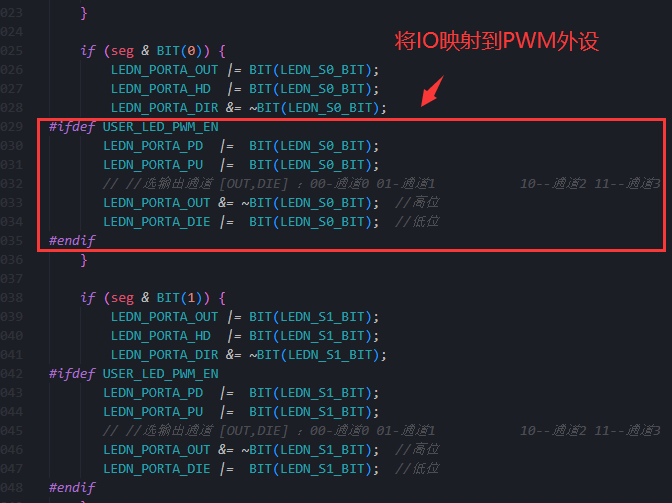

修改方法：


/*----------------------------------------------------------------------------*/
/**@brief   LED清屏函数
   @param   x：显示横坐标
   @return  void
   @author  Change.tsai
   @note    void led7_clear(void)
*/
/*----------------------------------------------------------------------------*/
void led7_clear(void)
{

    //======C======

    LEDN_C_PORT_OUT &= ~(BIT(LEDN_S0_BIT) | BIT(LEDN_S1_BIT)  | BIT(LEDN_S3_BIT)  | BIT(LEDN_S5_BIT) | BIT(LEDN_S6_BIT));
    LEDN_C_PORT_DIR |= (BIT(LEDN_S0_BIT) | BIT(LEDN_S1_BIT)  | BIT(LEDN_S3_BIT)  | BIT(LEDN_S5_BIT) | BIT(LEDN_S6_BIT));
    LEDN_C_PORT_PU  &= ~(BIT(LEDN_S0_BIT) | BIT(LEDN_S1_BIT)  | BIT(LEDN_S3_BIT)  | BIT(LEDN_S5_BIT) | BIT(LEDN_S6_BIT));
    LEDN_C_PORT_PD  &= ~(BIT(LEDN_S0_BIT) | BIT(LEDN_S1_BIT)  | BIT(LEDN_S3_BIT)  | BIT(LEDN_S5_BIT) | BIT(LEDN_S6_BIT));
    LEDN_C_PORT_HD  &= ~(BIT(LEDN_S0_BIT) | BIT(LEDN_S1_BIT)  | BIT(LEDN_S3_BIT)  | BIT(LEDN_S5_BIT) | BIT(LEDN_S6_BIT) );
    //======A=====
    LEDN_A_PORT_OUT &= ~( BIT(LEDN_S2_BIT) |  BIT(LEDN_S4_BIT) );
    LEDN_A_PORT_DIR |= ( BIT(LEDN_S2_BIT) |  BIT(LEDN_S4_BIT)  );
    LEDN_A_PORT_PU  &= ~( BIT(LEDN_S2_BIT) |  BIT(LEDN_S4_BIT) );
    LEDN_A_PORT_PD  &= ~(BIT(LEDN_S2_BIT) |  BIT(LEDN_S4_BIT)  );
    LEDN_A_PORT_HD  &= ~( BIT(LEDN_S2_BIT) |  BIT(LEDN_S4_BIT)  );
}
/*----------------------------------------------------------------------------*/
/**@brief   LED扫描函数
   @param   void
   @return  void
   @author  Change.tsai
   @note    void led7_scan(void *param)
*/
/*----------------------------------------------------------------------------*/
void led7_scan(void *param)
{
    static u8 cnt;
    u8 seg;
    u8 user_seg;
    LED_drive7();

    seg = led7_var.bShowBuff1[cnt];
    user_seg = seg;

    // printf("user_seg[%d]==%d\n",cnt,user_seg);
    led7_clear();
    switch (cnt) {
    case 0:
        // LEDN_C_PORT_PU |=  BIT(LEDN_S0_BIT);
        LEDN_C_PORT_OUT &= ~BIT(LEDN_S0_BIT);
        LEDN_C_PORT_DIR &= ~BIT(LEDN_S0_BIT);
        LEDN_C_PORT_HD |= BIT(LEDN_S0_BIT);
        break;

    case 1:
        // LEDN_C_PORT_PU |=  BIT(LEDN_S1_BIT);
        LEDN_C_PORT_OUT &= ~BIT(LEDN_S1_BIT);
        LEDN_C_PORT_DIR &= ~BIT(LEDN_S1_BIT);
        LEDN_C_PORT_HD |= BIT(LEDN_S1_BIT);
        break;

    case 2:
        // LEDN_A_PORT_PU |=  BIT(LEDN_S2_BIT);
        LEDN_A_PORT_OUT &= ~ BIT(LEDN_S2_BIT);
        LEDN_A_PORT_DIR &= ~BIT(LEDN_S2_BIT);
        LEDN_A_PORT_HD |= BIT(LEDN_S2_BIT);
        break;

    case 3:
        // LEDN_C_PORT_PU |=  BIT(LEDN_S3_BIT);
        LEDN_C_PORT_OUT &= ~ BIT(LEDN_S3_BIT);
        LEDN_C_PORT_DIR &= ~BIT(LEDN_S3_BIT);
        LEDN_C_PORT_HD |= BIT(LEDN_S3_BIT);
        break;

    case 4:
        // LEDN_A_PORT_PU |=  BIT(LEDN_S4_BIT);
        LEDN_A_PORT_OUT &= ~ BIT(LEDN_S4_BIT);
        LEDN_A_PORT_DIR &= ~BIT(LEDN_S4_BIT);
        LEDN_A_PORT_HD |= BIT(LEDN_S4_BIT);
        break;

    case 5:
        // LEDN_C_PORT_PU |=  BIT(LEDN_S5_BIT);
        LEDN_C_PORT_OUT &= ~ BIT(LEDN_S5_BIT);
        LEDN_C_PORT_DIR &= ~BIT(LEDN_S5_BIT);
        LEDN_C_PORT_HD |= BIT(LEDN_S5_BIT);
        break;

    case 6:
        // LEDN_C_PORT_PU |=  BIT(LEDN_S6_BIT);
        LEDN_C_PORT_OUT &= ~ BIT(LEDN_S6_BIT);
        LEDN_C_PORT_DIR &= ~BIT(LEDN_S6_BIT);
        LEDN_C_PORT_HD |= BIT(LEDN_S6_BIT);
        break;
    default :
        break;
    }

    if (seg & BIT(0)) {

        // LEDN_C_PORT_PD |=  BIT(LEDN_S0_BIT);
        LEDN_C_PORT_OUT |= BIT(LEDN_S0_BIT);
        LEDN_C_PORT_DIR &= ~BIT(LEDN_S0_BIT);
    }

    if (seg & BIT(1)) {
        // LEDN_C_PORT_PD |=  BIT(LEDN_S1_BIT);
        LEDN_C_PORT_OUT |= BIT(LEDN_S1_BIT);
        LEDN_C_PORT_DIR &= ~BIT(LEDN_S1_BIT);
    }

    if (seg & BIT(2)) {
        // LEDN_A_PORT_PD |=  BIT(LEDN_S2_BIT);
        LEDN_A_PORT_OUT |= BIT(LEDN_S2_BIT);
        LEDN_A_PORT_DIR &= ~BIT(LEDN_S2_BIT);
    }

    if (seg & BIT(3)) {
        // LEDN_C_PORT_PD |=  BIT(LEDN_S3_BIT);
        LEDN_C_PORT_OUT|= BIT(LEDN_S3_BIT);
        LEDN_C_PORT_DIR &= ~BIT(LEDN_S3_BIT);
    }

    if (seg & BIT(4)) {
        // LEDN_A_PORT_PD |=  BIT(LEDN_S4_BIT);
        LEDN_A_PORT_OUT |= BIT(LEDN_S4_BIT);
        LEDN_A_PORT_DIR &= ~BIT(LEDN_S4_BIT);
    }

    if (seg & BIT(5)) {
        // LEDN_C_PORT_PD |=  BIT(LEDN_S5_BIT);
        LEDN_C_PORT_OUT |= BIT(LEDN_S5_BIT);
        LEDN_C_PORT_DIR &= ~BIT(LEDN_S5_BIT);
    }

    if (seg & BIT(6)) {
        // LEDN_C_PORT_PD |=  BIT(LEDN_S6_BIT);
        LEDN_C_PORT_OUT |= BIT(LEDN_S6_BIT);
        LEDN_C_PORT_DIR &= ~BIT(LEDN_S6_BIT);
    }

    cnt = (cnt >= 7) ? 0 : cnt + 1;
}

AC695N 开启spi推屏 ui_task 会影响到dac L trim数值，导致DAC左声道播放会出现杂音("po声") 按照AC695X软件问题整理文档第198点修改：
AC695X软件问题整理.doc

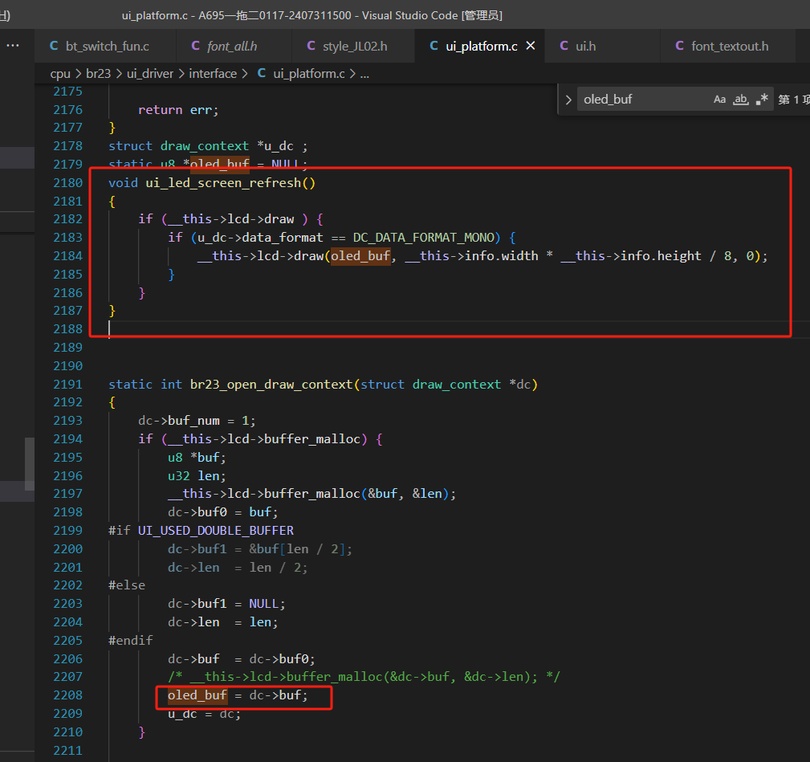

AC695N 使用内部框架推点阵屏需要高亮显示操作控件高亮显示功能，点阵屏需要使用 int ui_invert_element_by_id(int id); 但是该接口只改变了显存的内容，并没有更新显存到屏幕
需要新增接口

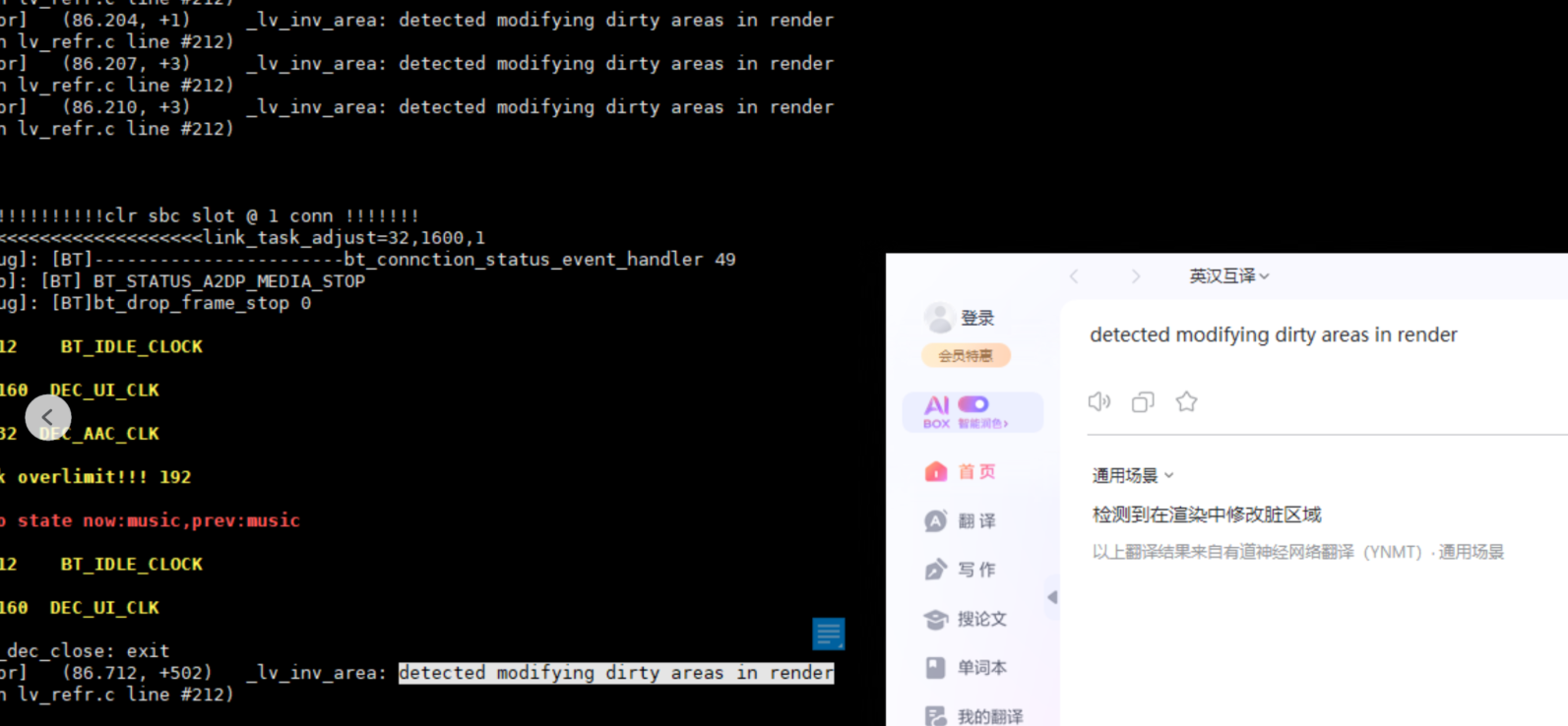

在设置完高亮后，需要刷一遍屏幕
