JL7018F&JL7006F_7003F AUX IIS

📎 原始文档：https://www.kdocs.cn/l/coZJXDYAaE0B JL7018F&JL7006F_7003F AUX IIS

方案demo说明

此方案对应功能为：

JL7018F头戴式耳机，混合馈ANC，需要在AUX模式下也能有ANC效果
此方案外挂一个JL700N的芯片，AUX由JL700N采集然后通过IIS传给JL7018F进行播放
JL7018F在一个独立的AUX模式中运行IIS的输入和播放
JL7018F按键3击进入AUX模式，在AUX模式单击回到蓝牙模式建议对比公版将功能移植到新的SDK开发

demo代码链接

700N代码：AC700N_earphone_release_V1.3.7_linein_iis.zip
701N代码：ac701n_earphone_release_v1.5.2_beta_linein_iis.zip
701N公版代码：ac701n_earphone_release_v1.5.2_beta.zip

更新记录

2024年12月9日：

7018：linein增加EQ、兼容96K采样率

2024年7月17日：

7006：优化省晶振时部分板子时钟偏差大导致的卡顿 2024年1月15日：
701N端主机添加音频采样率同步，处理从机不是700N时，701N播歌卡顿问题或者低概率pop声问题 2023年11月27日：
7006：修复linein 双边、单边没声音问题 2023年8月14日：
添加linein iis mute功能
linein iis音量支持单独调节
修复linein iis 模式下anc切换后死机问题
修复退出蓝牙再回到蓝牙播歌没声音问题 2023年8月2日：
7018：修复播anc提示音之后卡死复位问题
7018：添加音量调节
7006：优化701端播提示音后linein卡顿问题
7006：优化701端播提示音会导致700N关机的问题

使用说明

JL7018F

修改IIS配置文件：cpu\br28\audio_dec\audio_dec_iis.c

ALINK_PARM    alink_param = {
#if 0//(IIS_ROLE == ROLE_S)
    .mclk_io = IO_PORTB_01,
    .sclk_io = IO_PORTB_01,
#else
    .mclk_io = IO_PORTC_04,
    .sclk_io = IO_PORTC_04,//sclk io配置改这里
#endif

#if 1//(IIS_ROLE == ROLE_M)
    .lrclk_io = IO_PORTC_03,//lrclk io配置改这里
#else
    .lrclk_io = IO_PORTB_02,
#endif
    .ch_cfg[0].data_io = IO_PORTC_02,  //数据通信口，跟下面的IO一样
    .ch_cfg[1].data_io = IO_PORTC_02,  //数据通信口，跟上面的IO一样
    .mode = ALINK_MD_IIS,
#if 1//(IIS_ROLE == ROLE_M)
    .role = ALINK_ROLE_MASTER, //7018F做主机
#else
    .role = ALINK_ROLE_SLAVE,
#endif
    .clk_mode = ALINK_CLK_FALL_UPDATE_RAISE_SAMPLE,
    .bitwide = ALINK_LEN_16BIT,
    .sclk_per_frame = ALINK_FRAME_32SCLK,
    .dma_len = 1024 * 4,
    .sample_rate = 44100,
    .buf_mode = ALINK_BUF_CIRCLE,
};

设置唤醒7006F的IO 文件：cpu\br28\audio_dec\audio_dec_iis.c

#define IIS_SLAVE_PWON_PORT   IO_PORTA_06

JL7006F

修改IIS配置文件：cpu\br36\audio\linein_iis.c

ALINK_PARM    alink_param = {
#if (IIS_ROLE == ROLE_S)
    .mclk_io = IO_PORTC_03,
    .sclk_io = IO_PORTC_03,    //sclk io配置改这里
#else
    .mclk_io = IO_PORTC_04,
    .sclk_io = IO_PORTC_04,
#endif

#if (IIS_ROLE == ROLE_M)
    .lrclk_io = IO_PORTC_03,
#else
    .lrclk_io = IO_PORTC_04,    //lrclk io配置改这里
#endif
    .ch_cfg[0].data_io = IO_PORTC_02,  //数据通信口，跟下面的IO一样
    .ch_cfg[1].data_io = IO_PORTC_02,  //数据通信口，跟上面的IO一样
    .mode = ALINK_MD_IIS,
#if (IIS_ROLE == ROLE_M)
    .role = ALINK_ROLE_MASTER,
#else
    .role = ALINK_ROLE_SLAVE,//7006F做从机
#endif
    .clk_mode = ALINK_CLK_FALL_UPDATE_RAISE_SAMPLE,
    .bitwide = ALINK_LEN_16BIT,
    .sclk_per_frame = ALINK_FRAME_32SCLK,
    .dma_len = 1024 * 4,
    .sample_rate = 44100,
    .buf_mode = ALINK_BUF_CIRCLE,
};

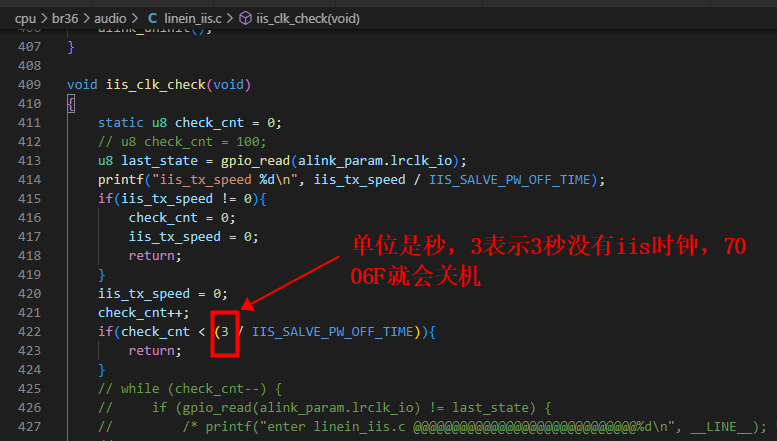

修改自动关机时间
设置唤醒IO 文件：apps\earphone\board\br36\board_ac700n_iis_linein_cfg.h

#define IIS_SLAVE_AWAKEN_PORT             IO_PORTB_01    //iis从机唤醒的io口
