JL-HAT产测治具设计要求

📎 原始文档：https://www.kdocs.cn/l/cqQT5il7Qise 产测治具设计

  1. 设计目的 （一）杰理产测工具需要通过治具来实现样机和上位机之间的串口通信，从而实现快速连接等功能；
    （二）治具可以固定样机，确保量产测试时，样机放置的一致性，提高产测的一致性和良率。

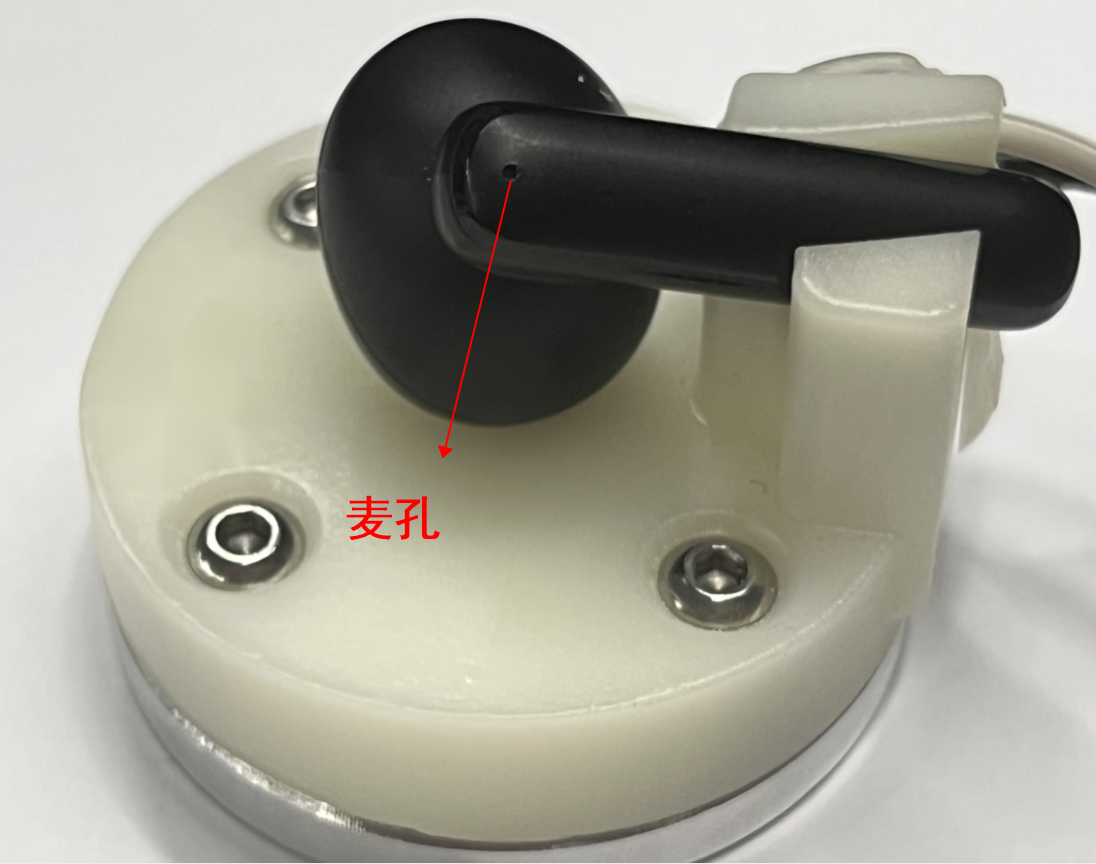

  2. 设计要求 （一）样机放置后，治具不能堵住或者遮挡到麦孔，如图1所示：

图1

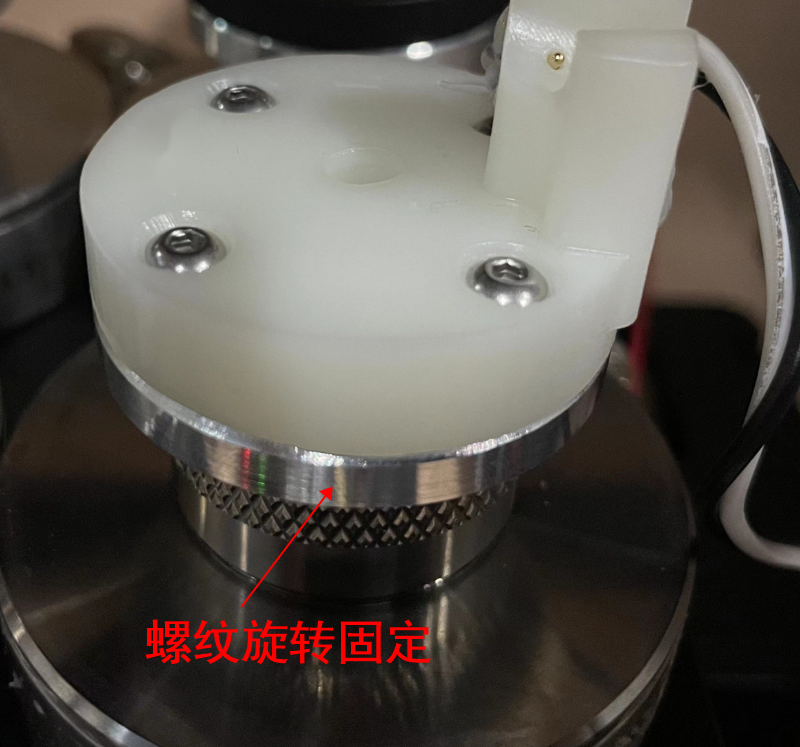

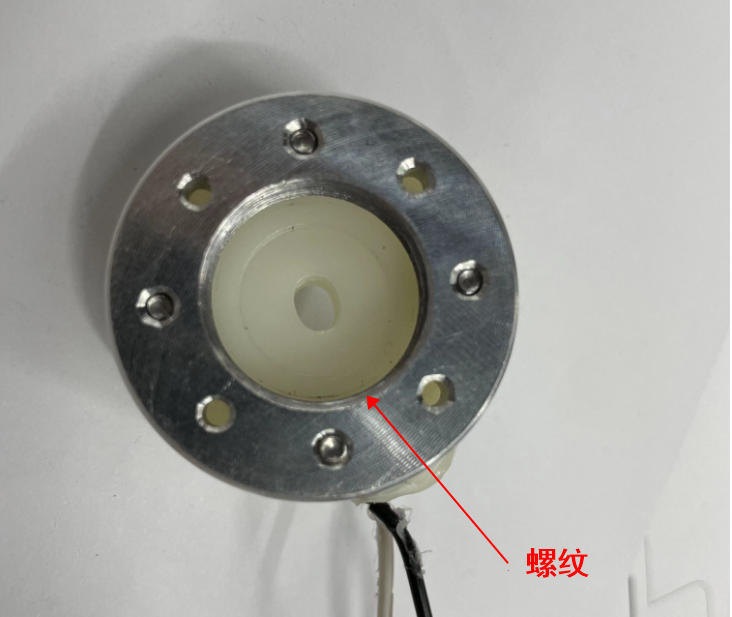

（二）治具与711人工耳通过螺纹旋转固定，如下图所示：

图2


图3

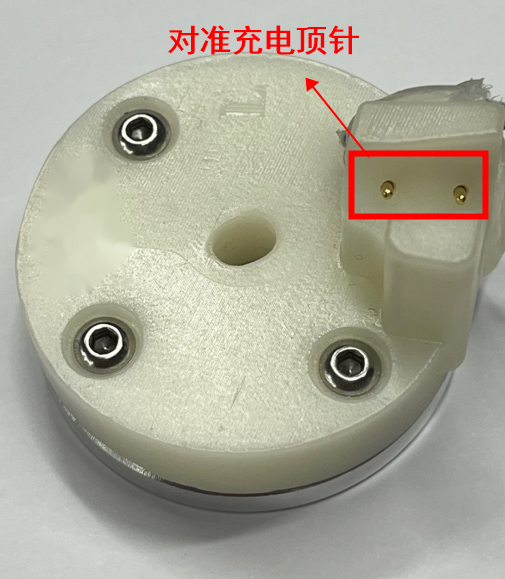

（三）治具顶针位置需要对准样机充电口，确保样机通信稳定，如图4所示：

图4

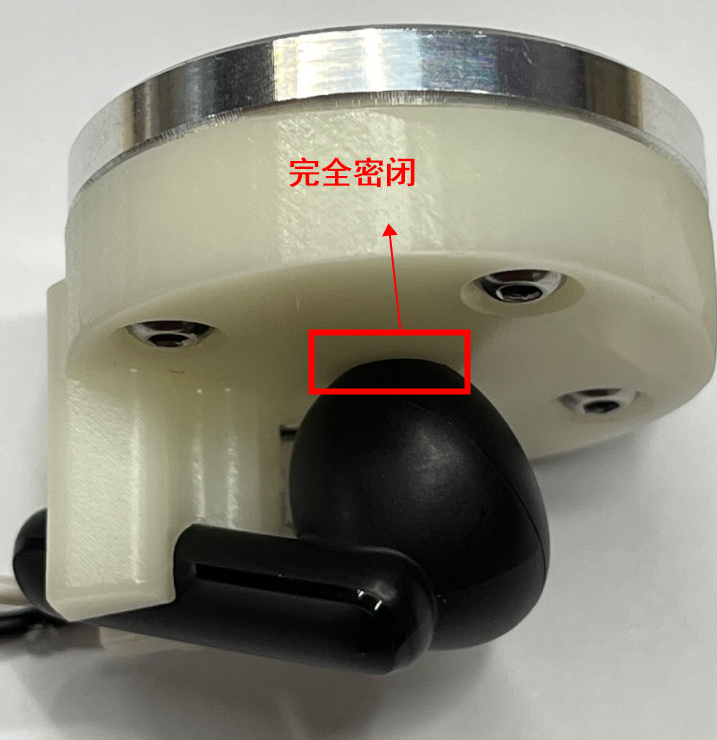

（四）治具进音嘴要完全包围样机的喇叭出音嘴，不能漏气，如图5：

图5

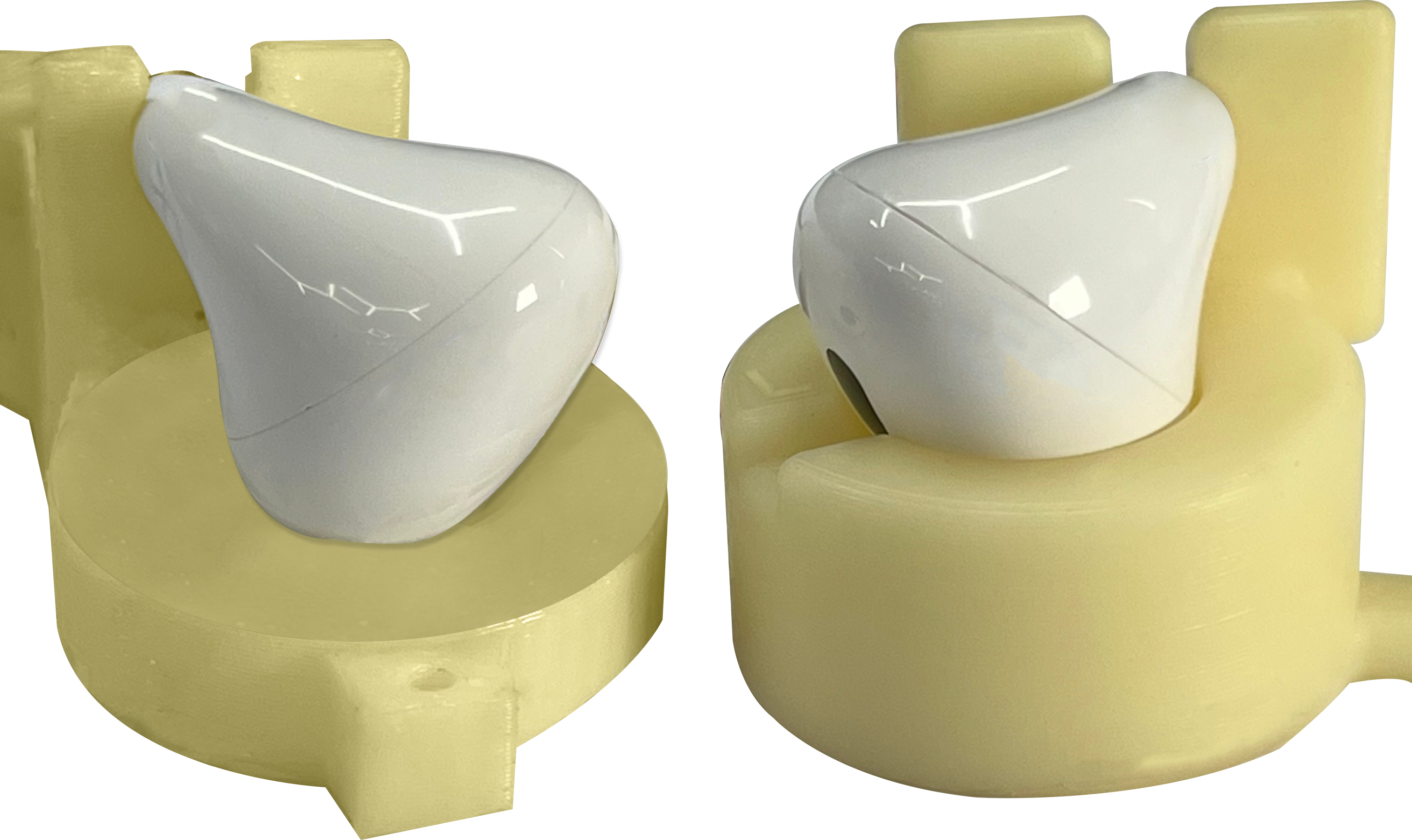

（五）对于耳帽跟喇叭一体（测试时耳帽不拆卸）的样机，要求治具的固定壁不要太高，太高会包住喇叭前腔，导致样机多次放置，喇叭前腔与治具贴合度不同，影响测试。如图6所示。
治具包裹太多，影响一致性

图6
三、治具测试
（一）通信功能测试
测试步骤：

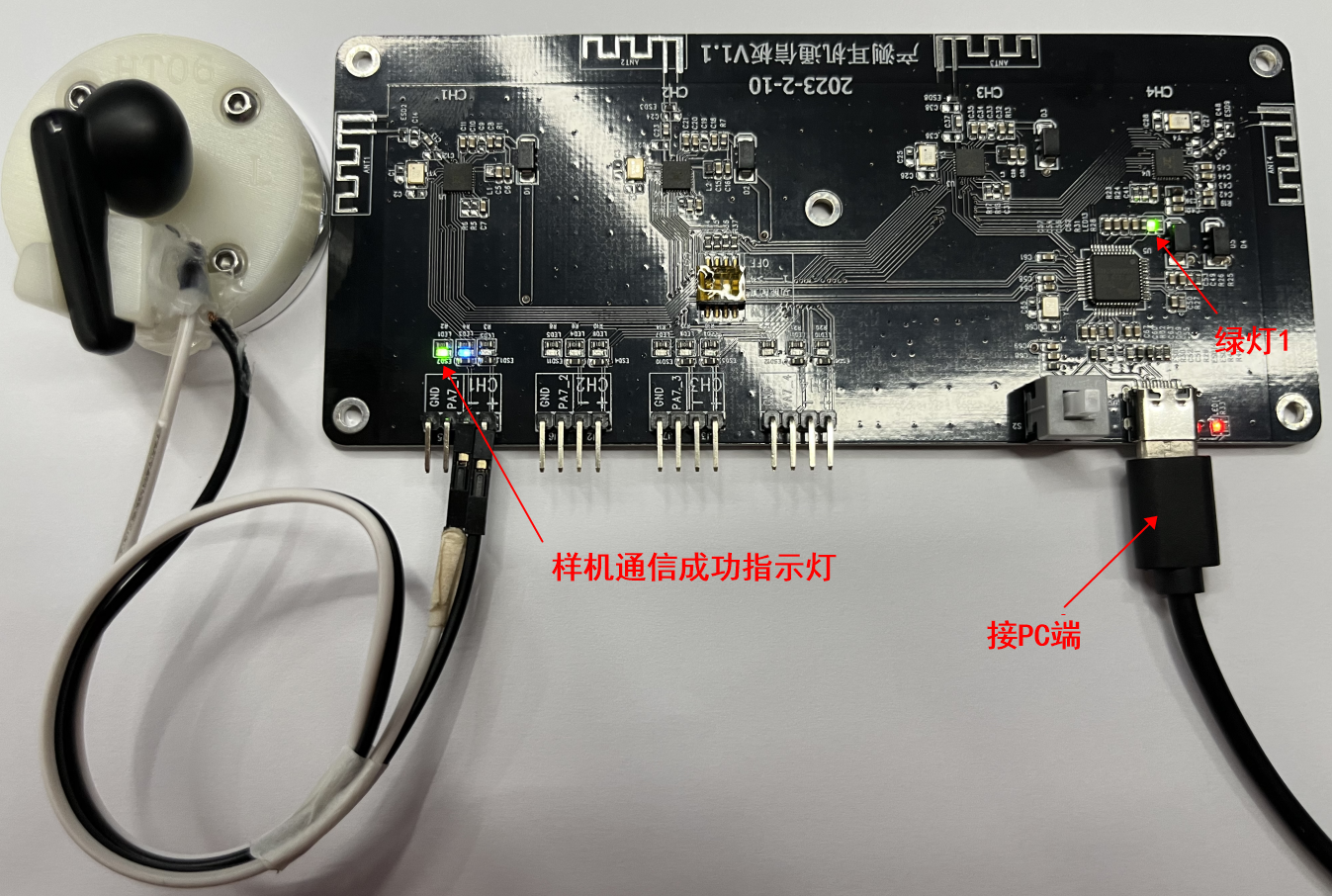

1.杰理产测工具板通过TYPE-C线连接电脑，绿灯1亮表示电脑跟板子通信成功；
2.治具的通信线接到杰理ANC产测工具板的通道上，放上样机，该通道的指示灯绿灯和蓝灯亮，表示通信成功，如图7所示：

图7
（二）一致性测试

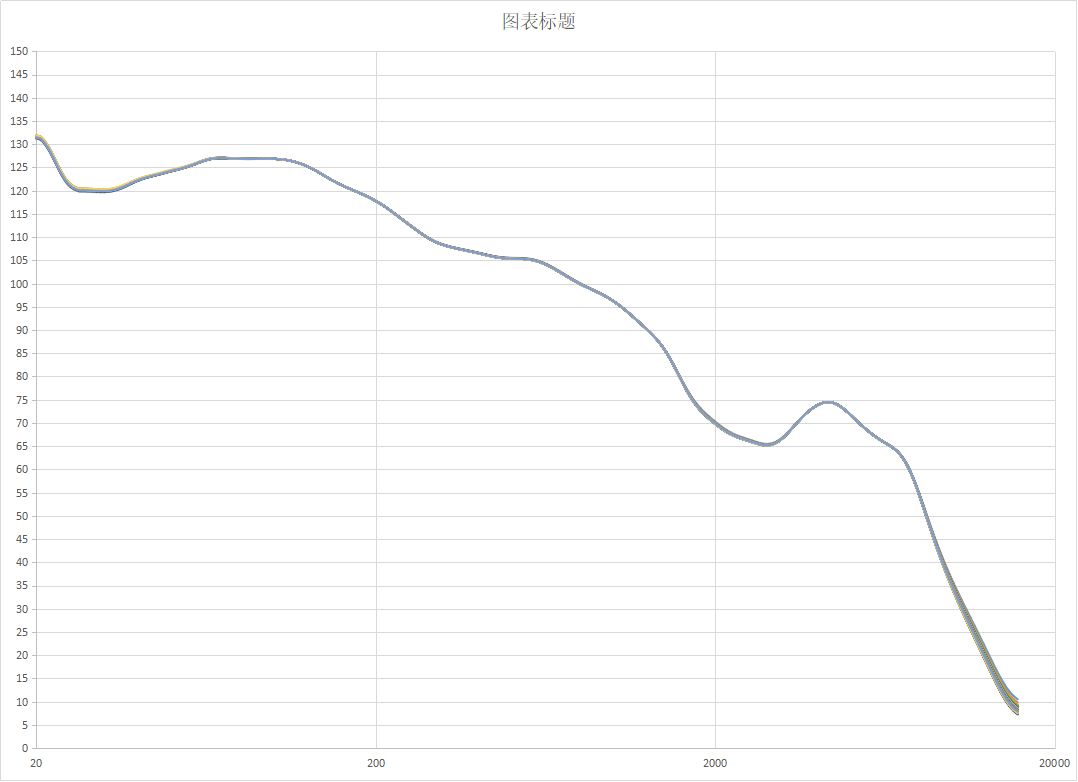

将同一个样机多次取放到治具上，测试每一次放置后的被动曲线，要求每次放置后测试的被动曲线基本一致，如图8所示。
 EMBED excel.sheet.8
图8

珠海市杰理科技股份有限公司
2023年04月07日
