TWS耳机量产快速测试方法(20220319)

📎 原始文档：https://www.kdocs.cn/l/culk0HxowlLM

TWS耳机量产快速测试方法

一、 功能介绍

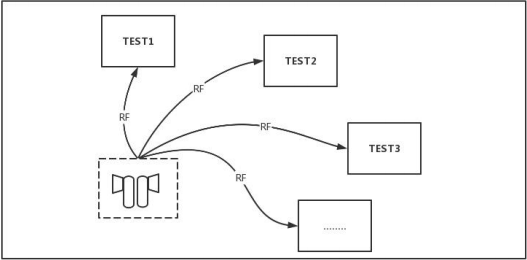

为了保证TWS耳机输出一致性，在生产阶段，需要经过多个测试项，一般一个测试项为一种测试设备。对于蓝牙产品，整机/半成品测试主要使用蓝牙连接测试，测试以单耳模式进行，且测试完一个测试项，再进行下一个测试项。对于生产商，需要处理以下问题：

  1. tws耳机解除配对，才能进行测试，一般需要在耳机或者智能仓增加特殊UI，进行特殊操作进入。
  2. 需要在耳机或者智能仓增加特殊UI，进行特殊操作进入RF性能测试
  3. 在测试完一项后，放入下一个设备时，耳机开机会去回连上一个设备，影响当前设备连接测试，测试时间延长。
    image 杰理TWS蓝牙耳机方案，可以通过测试盒，快速进入特殊测试模式，配合产测设备，进行RF、 电声、气密性等需要蓝牙连接才可以实现的测试项，具体测试项需要产测设备支持。

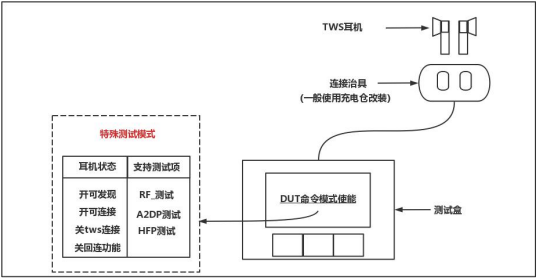

    特殊测试模式下，耳机处于开可发现、开可连接、 关tws功能、 关回连功能状态，耳机支持RF测试，蓝牙音频测试（a2dp、 hfp）等。
    测试完一项后，将耳机再次放进连接治具，拿出进行下一步测试。全部测试项完成后，将耳机放入正常充电仓，拿出后耳机恢复正常模式。

二、操作方式

1.测试盒软件设置

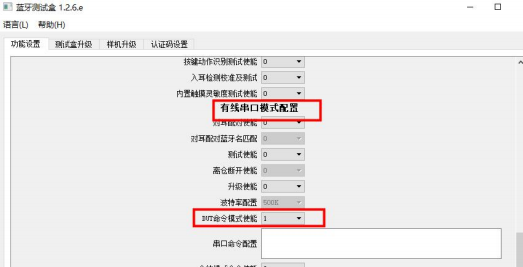

PC端连接测试盒，打开上位机，在有线串口模式配置 “DUT命令模式使能”

2.测试盒硬件环境

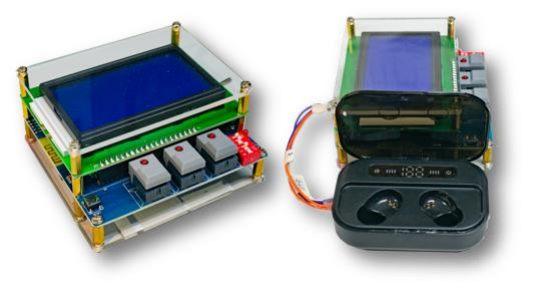

测试盒串口接治具，治具需要有顶针与耳机充电口接通。一般治具直接套用耳机充电仓，测试盒串口顶针（GND、 R_UR、 GND、 L_UR）接对应治具顶针。
最终实现以下连接：

R_UR、 GND右耳充电+、 -
L_UR、 GND左耳充电+、 -

image 注意：测试盒硬件版本需要大于等于V2.2 测试盒串口顶针在背面
3.测试方法
1 TWS耳机通过测试盒进入特殊测试模式
2 将耳机放进产测设备，进行相关测试
3 测试完成，将耳机放入正常充电仓，恢复正常模式
杰理科技
2022年3月19 日
