JL ANC_产测设备通信协议v2.3.5

📎 原始文档：https://www.kdocs.cn/l/cnyi07eDAx6I JL ANC 产测设备通信协

议v2.3.5

Zhuhai Jieli Technology Co.,LTD

修改记录

版本	更新日期	描述
V2.1.7	20220728	初始版本
V2.1.8	20220823	添加anc_coeff.bin anc_gains.bin读写流程
V2.1.9	20220920	完善设置耳机ANC结构的说明（FF/FB/HYBIRD）
V2.2.0	20230703	更新配置文件读写描述错误的问题
V2.3.0	20240105	新增多滤波器命令流程
V2.3.1	20240118	多滤波器修复示例错误，补充场景切换命令，蓝牙SPP与有线uart不同接线方式命令内容不一致的说明
V2.3.3	20240914	支持JL708N、 JL709N
V2.3.4	20250226	新增透传命令格式，支持MIC增益补偿功能
V2.3.5	20250710	更新JL710N 的芯片版本号（0X7、 0XA7）

目录
一、各芯片系列支持的产测校准方式............................................................. 1
二、数据格式： (小端格式) .............................................................................. 1
三、 an c_ gain s_ t结构体...................................................................................2
（一） AD697N/AC897N/AC699N/AD698N如下结构.................................................................................. 2
（二） AC700N/JL701N 如下结构............................................................................................................. 2
（三） JL708N/JL709N 如下结构............................................................................................................. 4
四、命令表.......................................................................................................... 8
五、产测方式 1.0/2.0流程........................................................................... 17
（四）产测方式 1.0- 遵循命令表相关协议...................................................................................... 17
（五）产测方式2.0- 遵循命令表相关协议...................................................................................... 17
六、滤波器调节注意点.................................................................................... 18
（一）滤波器读写..................................................................................................................................... 18

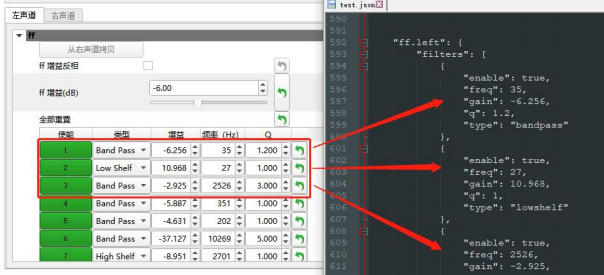

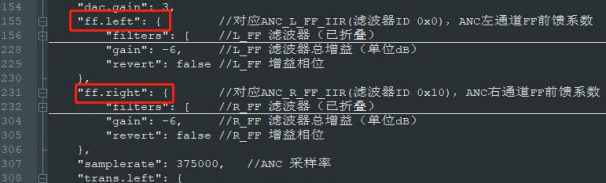

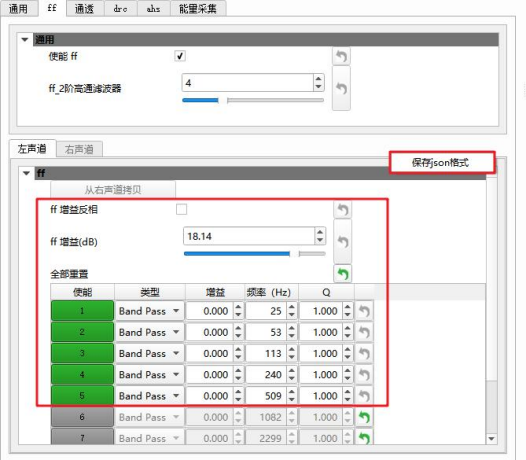

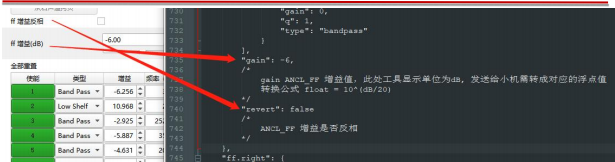

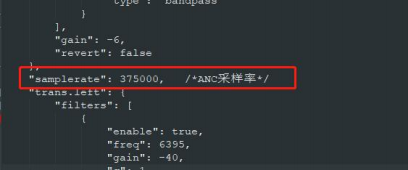

（二）Js。n文件解读（获取原有耳机滤波器类型及参数） ................................................................ 19
1．单滤波器Js。n说明................................................................................................................ 19

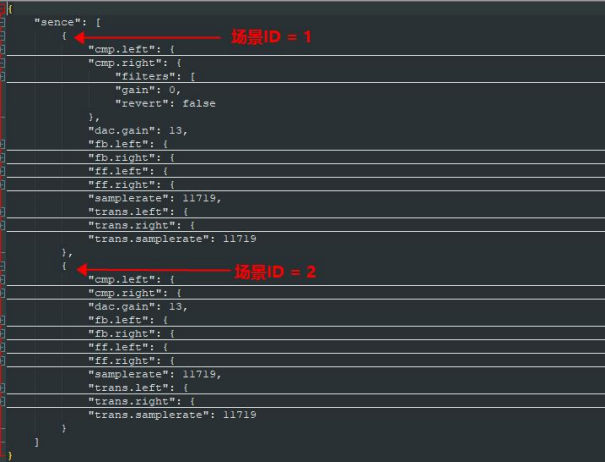

2．多滤波器Js。n说明................................................................................................................ 21

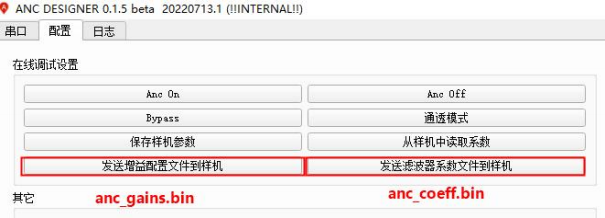

七、发送ANC配置文件到小机....................................................................... 23

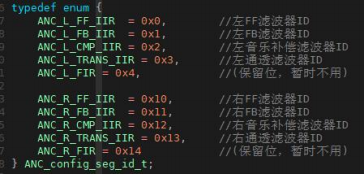

（一）配置文件的数据结构................................................................................................................... 23
（二）具体流程....................................................................................................................................... 23
1． an c_ c。eff.bin ........................................................................................................................ 23
2． an c_ g ain s.bin ........................................................................................................................ 23
八、产测方式3.0- 多滤波器流程.............................................................. 25

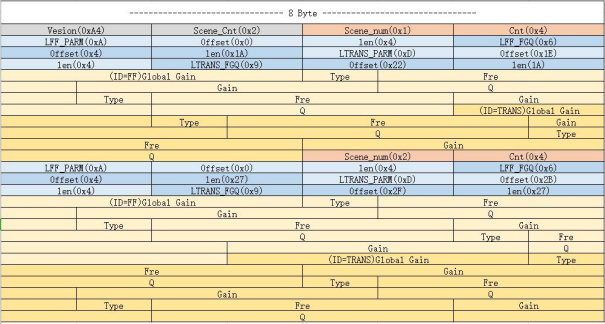

（一）数据结构....................................................................................................................................... 25
（二）多滤波器协议命令使用注意事项............................................................................................... 27
（三）多场景滤波器流程....................................................................................................................... 29
九、ANC 透传命令（格式） ..............................................................................31
（一）数据结构(小端格式) ................................................................................................................... 31
（二）命令表........................................................................................................................................... 31
十、FAQ ................................................................................................................ 34

一、各芯片系列支持的产测校准方式

产测方式	支持芯片/SDK 系列	备注
产测 1.0	AC897N/AD697N	支持调增益，外部噪声训练滤波器
产测2.0	AC700N	支持调增益/滤波器
	AC701N
产测3.0	AC701N （ac701n_earphone_release_v1 .6.0 以后）（可视化 1.0.0 bugfix_05_04 以后）	支持调增益/滤波器(Version 0x4) 支持多场景滤波器(Version 0xA4)
	JL708N	支持调增益/滤波器(Version 0x5) 支持多场景滤波器(Version 0xA5)
	JL709N	支持调增益/滤波器(Version 0x6) 支持多场景滤波器(Version 0xA6)
	JL710N	支持调增益/滤波器(Version 0x7) 支持多场景滤波器(Version 0xA7)

二、数据格式： (小端格式)

帧格式

MAGIC0	MAGIC1	ID	LEN (u 16)	DATA	CRC16
1byte	1byte	2byte	2byte	N byte	2byte
0xAA	0x55	序号	数据段长度	数据	CRC校验

DATA段格式

CMD	命令携带内容
1byte	N-1 byte

注意：CRC16 需校验MAGIC0+MAGIC1+ID+LEN+DATA 的数据，CRC-16/XMODEM X16+X12+X5+1 ID不能为0，从机未响应时重发数据包ID相同，发送下一个数据包则ID 累加从机回复时 ID段为主机发送的 ID

三、anc_gains_t结构体

当调用以下命令时：交互数据内容为struct anc_gain_t 结构体，不同CPU 系列结构体内容有差异；

0x2B 工具写入增益（所有参数）
0x2C 工具读取增益（所有参数）

（一）AD697N/AC897N/AC699N/AD698N如下结构

typedef struct {
u8 dac_gain ; //dac增益, default:8 ,range: [0: 15]
u8 ref_mic_gain ; //参考mic增益default:6 ,range [0: 19]
u8 err_mic_gain ; //误差mic增益default:6 ,range [0: 19]
u8 order ; //滤波器阶数
u8 trans_hpf_sel; //通透高通滤波器
u8 trans_lpf_sel; //通透低通滤波器
u8 trans_order ; //通透模式滤波器阶数default:1 ,range [1:4]
u8 trans_advance_mode; //高级通透模式使能default:0 ,range [0-3]
[10.](10. int)[ int](10. int) ff_gain; //降噪模式增益default:-8096,range[-32768:32767]
[11.](11. int)[ int](11. int) trans_gain; //通透模式增益default:7096,range[-32768:32767]
[12.](12. int)[ int](12. int) fb_gain; //FB增益default:-8096,range[-32768:32767]
u32 sample_rate; //采样率
u32 trans_sample_rate; //通透模式采样率default:48000range [ 12000 ,24000 ,48000 ,96000]
} anc_gain_t ; 16.

（二）AC700N/JL701N 如下结构

typedef struct {
//cfg
u 16 version ; //当前结构体版本号= 0x7001
u8 dac_gain ; //dac模拟增益 range 0-15; default 13
u8 fade_step ; //淡入淡出步进 range 0-15; default 1
u32 alogm; //ANC算法因素
u32 trans_alogm; //通透算法因素
float l_ffgain ; //ANCL FF增益 range 0.0316 (-30db) -31.622 (+30db); default 1.0 (0db)
float l_fbgain ; //ANCL FB增益 range 0.0316 (-30db) -31.622 (+30db); default 1.0 (0db)
float l_transgain ; //ANCL 通透增益 range 0.0316 (-30db) -31.622 (+30db); default 1.0 (0db)
float l_cmpgain ; //ANCL 音乐补偿增益 range 0.0316 (-30db) -31.622 (+30db); default 1.0 (0db)
float r_ffgain ; //ANCR FF增益 range 0.0316 (-30db) -31.622 (+30db); default 1.0 (0db)
float r_fbgain ; //ANCR FB增益 range 0.0316 (-30db) -31.622 (+30db); default 1.0 (0db)
float r_transgain ; //ANCR 通透增益 range 0.0316 (-30db) -31.622 (+30db); default 1.0 (0db)
float r_cmpgain ; //ANCR 音乐补偿增益 range 0.0316 (-30db) -31.622 (+30db); default 1.0 (0db)
u8 drcff_zero_det; //DRCFF过零检测使能range 0-1; default 1 ;
u8 drcff_dat_mode; //DRCFF_DAT模式 range 0-3; default 0 ;
u8 drcff_lpf_sel; //DRCFF_LPF档位 range 0-3; default 0 ;
u8 drcfb_zero_det; //DRCFB过零检测使 range 0-1; default 1 ;
u8 drcfb_dat_mode; //DRCFB_DAT模式 range 0-3; default 0 ;
u8 drcfb_lpf_sel; //DRCFB_LPF档位 range 0-3; default 0 ; 31.
u 16 drcff_lthr ; //DRCFF_LOW 阈值 range 0-32767; default 0 ;
u 16 drcff_hthr ; //DRCFF_HIGH 阈值 range 0-32767; default 32767;
s16 drcff_lgain ; //DRCFF_LOW增益 range 0-32767; default 0 ;
s16 drcff_hgain ; //DRCFF_HIGH增益 range 0-32767; default 1024;
s16 drcff_norgain ; //DRCFF_NOR增益 range 0-32767; default 1024; 37.
u 16 drcfb_lthr ; //DRCFB_LOW 阈值 range 0-32767; default 0 ;
u 16 drcfb_hthr ; //DRCFB_HIGH 阈值 range 0-32767; default 32767;
s16 drcfb_lgain ; //DRCFB_LOW增益 range 0-32767; default 0 ;
s16 drcfb_hgain ; //DRCFB_HIGH增益 range 0-32767; default 1024;
s16 drcfb_norgain ; //DRCFB_NOR增益 range 0-32767; default 1024; 43.
u 16 drctrans_lthr ; //DRCTRANS_LOW 阈值 range 0-32767; default 0 ;
u 16 drctrans_hthr ; //DRCTRANS_HIGH 阈值range 0-32767; default 32767;
s16 drctrans_lgain ; //DRCTRANS_LOW增益 range 0-32767; default 0 ;
s16 drctrans_hgain ; //DRCTRANS_HIGH增益range 0-32767; default 1024;
s16 drctrans_norgain ; //DRCTRANS_NOR增益 range 0-32767; default 1024; 49.
u8 ahs_dly ; //AHS_DLY range 0-15; default 1
u8 ahs_tap ; //AHS_TAP range 0-255; default 100
u8 ahs_wn_shift; //AHS_WN_SHIFT range 0-15; default 9
u8 ahs_wn_sub ; //AHS_WN_SUB range 0-1; default 1
u 16 ahs_shift; //AHS_SHIFT range 0-65536; default 210;
u 16 ahs_u ;
s16 ahs_gain ;
//AHS步进 range 0-65536; default 4000
//AHS增益 range-32767-32767;default-1024;
} anc_gain_param_t ; //子结构,总大小 100byte 58.
/ANCIF配置区滤波器系数gains/
typedef struct {
anc_gain_param_t gains;
u8 reserve [236-100] ; //236 + 20byte (header)
} anc_gain_t ; //总结构，总大小236byte

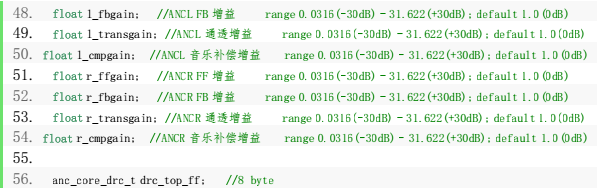

（三）JL708N/JL709N 如下结构

//DCC结构
typedef struct {
u8 norm_dc_par ; // range 0-15; default 0
u8 pwr_dc_par ; // range 0-15; default 2
u8 amp 1_dc_par ; // range 0-15; default 0
u8 amp2_dc_par ; // range 0-15; default 6
u 16 pwr_thr ; // range 0-65535; default 12000
u 16 amp_thr ; // range 0-65535; default 12000 9.
u8 adj_dc_par 1 ; // range 0-15; default 0 // allow writing at any time
u8 adj_dc_par2 ; // range 0-15; default 6
u8 adj_incr_step ; // range 0-7; default 0
u8 adj_upd_sample; // range 0-7; default 0
} anc_core_dcc_t ; 15.
//DRC结构
typedef struct {
u 16 threshold; //drc threshold range 0-1023; default 531
u8 ratio; //drc ratio range 4-255; default 255
u8 mkg ; //drc makeup-gain range 0-6; default 0
u8 knee; //drc kneewidth range 4-255; default 64
u8 att_time; //drc attack time range 0-19; default 3
u8 l_fbmic_gain ; //ANCL FBmic增益 range 0-4; default 0
u8 r_ffmic_gain ; //ANCR FFmic增益 range 0-4; default 0 ;
u8 r_fbmic_gain ; //ANCR FBmic增益 range 0-4; default 0 ;
u8 cmp_en ; //音乐补偿使能 range 0-1; default 1
u8 drc_en ; //DRC使能 range 0-7; default 0 u8 ahs_en ; //AHS使能 range 0-1; default 0

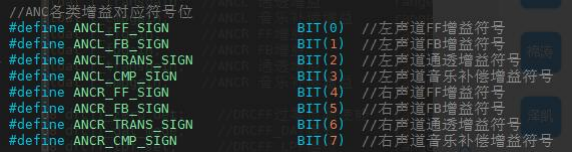

u8 gain_sign; //ANC各类增益的符号 range 0-255; default 0 u8 noise_lvl; //训练的噪声等级 range 0-255; default 0

u8 ff_alogm; //ANC FF算法因素 range 0-7; default 5
u8 cmp_alogm; //ANC CMP算法因素 range 0-7; default 5
36.
43. u8 fb_alogm; //ANC FB算法因素 range 4-7; default 5
45. u8 trans_alogm; //通透算法因素 range 0-7; default 5
46.
58. anc_core_drc_t drc_top_trans; //8 byte
59. anc_core_drc_t drc_core_ff; //8 byte
60. anc_core_drc_t drc_core_fb; //8 byte
61. anc_core_drc_t drc_core_trans; //8 byte
62. anc_core_drc_t drc_dac_mux; //8 byte 63.
64. anc_core_dcc_t dcc_ff; //12 byte
65. anc_core_dcc_t dcc_fb; //12 byte 66.
67. u8 ahs_dly ; //AHS_DLY range 0-15; default 1 ;

68.	u8 ahs_tap ; //AHS_TAP range 0-255; default 100;
69.	u8 ahs_wn_shift; //AHS_WN_SHIFT range 0-15; default 9 ;
70.	u8 ahs_wn_sub ; //AHS_WN_SUB range 0-1; default 1 ;
71.	u 16 ahs_shift; //AHS_SHIFT range 0-65536; default 210;
72.	u 16 ahs_u ; //AHS步进 range 0-65536; default 4000;
73.	s16 ahs_gain ; //AHS增益 range-32767-32767;default-1024;
74.	u8 ahs_nlms_sel; //AHS_NLMS range 0-1; default 0 ;
75.	u8 developer_mode; //GAIN开发者模式 range 0-1; default 0 ;

32.
34.
38.
40.
42.
44.
47. float l_ffgain ; //ANCL FF增益 range 0.0316 ( -30dB) -31.622 (+30dB); default 1.0 (0dB)
57. anc_core_drc_t drc_top_fb; //8 byte
76.
77. float audio_drc_thr ; //Audio DRC 阈值 range-6.0-0; default-6.0dB; 78.
79. u8 dcc_mode; //DCC模式 range 0-2; default 0 ;
80. u8 adaptive_ref_en ; //耳道自适应-金机曲线参考使能
81. u8 mic_cmp_gain_en ; //MIC 补偿值使能控制 range 0-1; default 0 ;
82. u8 reserve_ 1 ; //预留位
83.
84. float adaptive_ref_fb_f; //FB参考F最深点位置中心值 range 80-200; default 135
85. float adaptive_ref_fb_g ; //FB参考G最深点深度 range 12-22; default 18
86. float adaptive_ref_fb_q ; //FB参考Q最深点降噪宽度 range 0.4-1.2 ; default 0.6 87.
88. float l_ffmic_cmp_gain ;
89. //ANCL FFmic 补偿增益(产测使用) , range 0.0316 (-30dB) -31.622 (+30dB); default 1.0 (0dB)
90. float l_fbmic_cmp_gain ;
91. //ANCL FBmic 补偿增益(产测使用) , range 0.0316 (-30dB) -31.622 (+30dB); default 1.0 (0dB)
92. float r_ffmic_cmp_gain ;
93. //ANCR FFmic 补偿增益(产测使用) , range 0.0316 (-30dB) -31.622 (+30dB); default 1.0 (0dB)
94. float r_fbmic_cmp_gain ;
95. //ANCR FBmic 补偿增益(产测使用) , range 0.0316 (-30dB) -31.622 (+30dB); default 1.0 (0dB) 96.
97. //相关性检测HD param
98. u8 hd_en ; //啸叫检测使能 range 0-1; default 1 ;
99. u8 hd_corr_thr ; //相关性检测阈值 range 0-255; default 232;
100. u 16 hd_corr_gain ; //相关性预设增益 range 0-1024 default 512;
101. u8 hd_corr_dly ; //相关性检测延时 range 2-30; default 30; 102.
103. //功率检测全频带，增益可预设
104. u8 hd_pwr_rate; //功率检测回音处理前后比例 range 0-3; default 2 ;
105. u8 hd_pwr_ctl_gain_en ; //功率检测是否使用预设的增益使能 range 0-1; default 0 ;
106. u8 hd_pwr_ctl_ahsrst_en ;//功率检测是否复位AHS range 0-1; default 1 ;
107. u 16 hd_pwr_thr ; //功率检测阈值设置,增益自动 range 0-32767; default 18000;
108. u 16 hd_pwr_ctl_gain ; //功率检测预设增益 range 0-16384; default 1638; 109.
110. //可选带宽增益自动调节
111. u8 hd_pwr_ref_ctl_en ; //参考功率检测自动调增益使能 range 0-1; default 0 ;
112. u8 hd_pwr_err_ctl_en ; //误差功率检测自动调增益使能 range 0-1; default 0 ;
113. u 16 hd_pwr_ref_ctl_hthr ; //参考功率检测H_THR ,触发中断 range 0-32767; default 2000;
114. u 16 hd_pwr_ref_ctl_lthr 1 ; //参考功率检测L1_THR range 0-32767; default 1000;
115. u 16 hd_pwr_ref_ctl_lthr2 ; //参考功率检测L2_THR ,小于L1_THR range 0-32767; default 200; 116.
117. u 16 hd_pwr_err_ctl_hthr ; //误差功率检测H_THR ,触发中断 range 0-32767; default 2000;
118. u 16 hd_pwr_err_ctl_lthr 1 ; //误差功率检测L1_THR range 0-32767; default 1000;
119. u 16 hd_pwr_err_ctl_lthr2 ; //误差功率检测L2_THR ,小于L1_THR range 0-32767; default 200;

四、命令表

命令表	0x04 获取版本号格式为:V1.0.0
	0x13 ANC关
	0x14 ANC 降噪模式
	0x15 ANC通透模式
	0x20 开始读取系数
	0x21 连续读系数
	0x22 开始写入系数
	0x23 连续写系数
	0x24 写入系数完成
	0x29 通过ID设置增益参数（读取单个增益参数）
	0x2A 通过ID读取增益参数（写入单个增益参数）
	0x2B 工具写入增益（所有参数，转接板不解释数据结构）
	0x2C 工具读取增益（所有参数，转接板不解释数据结构）
	0x2D 让耳机进入BYPASS模式,带一个参数
	0x2E 获取耳机的ANC结构（FF/FB/HYB ）
	0x2F 设置耳机的ANC结构,混合溃才能切
	0x30 获取耳机系数内容大小,返回4byte
	0x31 让耳机进入单独静音训练
	0x32 单独静音训练结束 mic->pc， 0x31命令执行成功后,转接板会在耳机静音训练完成后会回0x32命令
	0x33 静音训练结束后，获取训练信息命令
	0x34 开始读文件,携带文件ID ,返回文件长度
	0x35 读取文件数据,携带地址及长度
	0x36 开始写文件,携带文件ID及文件长度
	0x37 写入文件数据,携带地址及长度
	0x38 写入文件结束
	0x39 获取耳机芯片版本
	0x3A 让耳机进入通透训练
	0x3B 单独通透训练结束 mic->pc， 0x3A命令执行成功后,转接板会在耳机静音训练完成后会回0x3B命令
	0x3E 获取耳机通道设置
	0x3F 发送密码给小机

	0x43 获取ANC最大滤波器个数
	0x55 ANC 多场景设置
	0xFE 执行失败
	0xFF 未知命令

错误号	0x00 没有错误
	0x01 耳机不在线
	0x02 耳机端返回失败
	0x03 处于训练阶段,MIC 直通状态,不允许发命令给耳机
	0x04 读取系数时耳机没有训练系数
	0x05 写系数时长度异常
	0x06 参数长度异常
	0x07 版本匹配异常,请更新转接板固件
	0x08 读文件失败
	0x09 写文件失败
训练结果	0x01 执行成功
	0x80
	0x80
	0x80
	0x80
	0x80
	0x80

1、获取版本号，第一个命令应该获取版本号，如果版本不兼容提示升级 PC SEND: CMD = 0x04
成功返回：CMD = 0x04，携带版本号字符串（V2.1.0）

2、设置ANC 降噪关闭

PC SEND: CMD = 0x013
成功返回：CMD = 0x013

3、设置ANC 降噪开启

PC SEND: CMD = 0x014
成功返回：CMD = 0x014

4、设置ANC通透模式

PC SEND: CMD = 0x015
成功返回：CMD = 0x015

AC700N/AC701N 系数结构如下：

主结构anc_coeff_t (注意数据格式为小端格式)

U16	U16	U8*
version	cnt	dat [0 ]

Version: 表示当前耳机是属于哪个芯片版本，通过0x39 命令获得。
Cnt: 表示当前结构有多少类滤波器，比如发送左FF+左FF+右FF+右FB， cnt = 4
Dat: 表示数据包，不定长；dat[0 ]的结构如下：

U16	U16		U16
id	offset		len
id	offset		len
···
id	offset	len
(U8*)Iir_dat ···

各类滤波器id如下：
Offset: 表示该id滤波器需要在(u8*)iir_dat 滤波器基础上偏移多少byte 的位置
Len: 表示该id滤波器的总长度（byte）以左FF+左FB 为例，各 10 阶 IIR滤波器（double；顺序b0 ,b1 ,b2 ,a1 ,a2），此时的cnt = 2；结构如下

Version (0x3)	Cnt (0x2)	Id (0x0)	Offset (0x0)	Len (0x190)
Id (0x1)	Offset (0x190)	Len (0x190)	(double)b0	(double)b1
(double)b2	(double)a1	(double)a2	该类共计 400byte (L_FF_IIR) ···

(double)b0	(double)b1	(double)b2	(double)a1	(double)a2
该类滤波器共计400byte(L_FB_IIR) ···

注意事项：数据格式为小端格式，每类IIR滤波器长度不可更改，默认 10 阶（400byte），最大支持20 阶（800byte）,根据读取小机的滤波器长度决定。
AC701N 多场景滤波器数据结构参考《六、多滤波器流程；（一）数据结构》，需使用 0x34-0x38命令读写系数；

5、开始读取系数(不支持多场景滤波器)

PC SEND: CMD = 0x20
成功返回：CMD = 0x20，携带4byte 系数长度
错误返回： CMD = 0xFE，携带错误号
6、连续读取系数（每包读取数据长度不超过512） (不支持多场景滤波器) PC SEND: CMD = 0x21，携带4byte偏移量及4byte读取长度
成功返回：CMD = 0x21，携带读的数据
错误返回： CMD = 0xFE，携带错误号

7、开始写入系数(不支持多场景滤波器)

PC SEND: CMD = 0x22，携带4byte写入长度
成功返回：CMD = 0x22
错误返回： CMD = 0xFE，携带错误号
8、连续写入系数（每包写入数据长度不超过512） (不支持多场景滤波器) PC SEND: CMD = 0x23，携带4byte偏移量及nbyte 的要写的数据
成功返回：CMD = 0x23

9、写入系数完成(不支持多场景滤波器)

PC SEND: CMD = 0x24
成功返回：CMD = 0x24
错误返回： CMD = 0xFE，携带错误号
AD697N/AC897N/AC699N/AD698N 如下 ID设置
AC700N 如下 ID设置：//注意增益为float，上位机显示单位（dB），发送给小机需转成float (基准 0dB = 1.00f )
ID---ANC_GAIN_SIGN_SET：是各类增益的符号（size(u8)），对应位置 1表示取反增益。一般开发环节已经设置好。以下是各类增益的对应位置

10、设置增益参数（单个设置）

PC SEND: CMD = 0x29， 4 字节 id（id号参考上图），4 字节值
成功返回：CMD = 0x29
错误返回： CMD = 0xFE，携带错误号
例如：
① 设置左FF 的增益0dB , id号 = 0x00 00 00 14（大端格式）,则目标增益 gain = 10^ (0 dB/20) = 1.0f;
② 根据IEEE 754 浮点计算标准， 1.0f在16进制的存储形式为0X3F800000（大端
格式）
③ 由于样机软件架构为小端格式，以上设置增益完整命令为
AA 55 01 00 09 00 29 14 00 00 00 00 00 80 3F 6F 7C 其中DATA段 “29 14 00 00 00 00 00 80 3F”
“29”表示当前命令CMD；“14 00 00 00”表示4 字节 id；“00 00 80 3F”表示当前 id设置的值。
注意：id号对应的左/右声道，是指芯片端引出的DAC 引脚
1 在TWS方案中，不是对应实际样机左右耳，需根据"0x3E "命令获取当前耳机有效的通道，下发对应通道id 的命令。
2 在头戴式/挂脖方案中，则是对应实际左右喇叭，同样可以通过 “0X3E”命令获取当前耳机有效的通道。

11、读取增益参数（单个读取）

PC SEND: CMD = 0x2A， 4 字节 id（id号参考上图）
成功返回：CMD = 0x2A， 4 字节值
错误返回： CMD = 0xFE，携带错误号

12、设置增益参数（所有参数一起设置）

PC SEND: CMD = 0x2B， anc_gain_t结构体
成功返回：CMD = 0x2B
错误返回： CMD = 0xFE，携带错误号
注：anc_gain_t 结构体内容，参考 <<三、anc_gain_t 结构体>>
13、读取增益参数（所有参数一起读取） PC SEND: CMD = 0x2C
成功返回：CMD = 0x2C， anc_gain_t结构体
错误返回： CMD = 0xFE，携带错误号

14、设置耳机bypass模式

PC SEND: CMD = 0x2D， bypass_mode（1byte）暂时没有意义
成功返回：CMD = 0x2D
错误返回： CMD = 0xFE，携带错误号
15、获取耳机ANC结构，FF/FB/HYBRID PC SEND: CMD = 0x2E
成功返回：CMD = 0x2E，结构值 1byte（上图）
错误返回： CMD = 0xFE，携带错误号
16、设置耳机ANC结构，FF/FB/HYBRID ,发什么就使能什么，剩下的都会关闭。（掉电不保存，仅测试用）
PC SEND: CMD = 0x2F，结构值 1byte（上图）
成功返回：CMD = 0x2F
错误返回： CMD = 0xFE，携带错误号

17、获取耳机系数大小

PC SEND: CMD = 0x30
成功返回：CMD = 0x30，耳机系数内容大小（4byte）
错误返回： CMD = 0xFE，携带错误号

18、让耳机进入单独静音训练

PC发送命令：0x31
MIC执行命令成功时反馈：0x31
MIC执行命令失败时反馈：0xfe + 错误号
训练结果反馈：训练成功->0x32 + 0x01
训练失败->0x32 + 0x80|(失败原因，详见命令表)
（训练结果反馈时长8-12s）

19、获取静音训练信息

PC发送命令：0x33
MIC执行命令成功时反馈：
0x33 + sz_nadap + sz_adap + sz_mute + fz_nadap + fz_adap + fz_mute MIC执行命令失败时反馈：0xfe + 错误号

20、读文件开始

PC SEND: 0x34 + 文件id (4byte)
成功返回： 0x34 + 文件长度（4byte）
错误返回： 0xfe + 错误号

21、读文件数据（每包读取数据长度不超过512）

PC SEND: CMD = 0x35， + 读文件偏移量（4byte）+ 读文件长度（4byte）
成功返回： CMD = 0x35，携带读的数据
错误返回： CMD = 0xFE，携带错误号

22、写文件开始

PC SEND: CMD = 0x36， + 文件id（4byte）+ 文件长度（4byte）
成功返回： CMD = 0x36
错误返回： CMD = 0xFE，携带错误号

23、写文件数据（每包写入数据长度不超过512）

PC SEND: CMD = 0x37， + 写文件偏移量（4byte）+ 文件数据
成功返回： CMD = 0x37
错误返回： CMD = 0xFE，携带错误号

24、写文件结束

PC SEND: CMD = 0x38，
成功返回： CMD = 0x38
错误返回： CMD = 0xFE，携带错误号

//ANC芯片版本定义

2.	#define	ANC VERSION BR30	0x01	//AD697N/AC897N
3.	#define	ANC VERSION BR30C	0x02	//AC699N/AD698N
4.	#define	ANC VERSION BR36	0x03	//AC700N
5.	#define	ANC VERSION BR28	0x04	//JL701N/BR40
6.	#define	ANC VERSION BR28 MULT	0xA4	//JL701N 多滤波器
7.	#define	ANC VERSION BR50	0x05	//JL708N
8.	#define	ANC VERSION BR50 MULT	0xA5	//JL708N 多滤波器
9.	#define	ANC VERSION BR52	0x06	//JL709N
10.	#define	ANC VERSION BR52 MULT	0xA6	//JL709N 多滤波器

25、获取耳机芯片版本

PC SEND: CMD = 0x39，
成功返回：CMD = 0x39，芯片版本（如上代码宏定义）
错误返回： CMD = 0xFE，携带错误号
26、让耳机进入单独通透训练
PC发送命令：0x3A + 参数（4byte int 型）
MIC执行命令成功时反馈：0x3A
MIC执行命令失败时反馈：0xfe + 错误号
训练结果反馈：训练成功->0x3B + 0x01
训练失败->0x3B + 0x80|(失败原因，详见命令表)
（训练结果反馈时长8-12s）
如需要获取通透训练收敛参数，请发送0x33命令获取，具体命令说明参考第 19 点。
27、获取耳机ANC通道 PC SEND: CMD = 0x3E
成功返回：CMD = 0x3E，结构值 1byte（上图）
23、 PC和设备密码配对
PC SEND: CMD = 0x3F + 密码字符串
成功返回： CMD = 0x3F
错误返回： CMD = 0xFE，携带错误号
24、获取耳机最大滤波器个数 PC SEND: CMD = 0x43
成功返回： CMD = 0x43，滤波器个数
错误返回： CMD = 0xFE，携带错误号
25、ANC 多场景设置当前使用的场景（仅支持蓝牙SPP）
PC SEND: CMD = 0x55， + 场景ID（1byte）
成功返回： CMD = 0x55
错误返回： CMD = 0xFE，携带错误号
（支持有线串口、同时支持蓝牙SPP）
PC SEND: CMD = 0xFD 0x90 0x55， + 场景ID（1byte）
成功返回： CMD = 0xFD 0x90 0x55
错误返回： CMD = 0xFD 0x90 0xFE，携带错误号

五、产测方式 1.0/2.0流程

（四）产测方式 1.0- 遵循命令表相关协议

支持系列AC897N/AD697N，
1、先读取软件版本号，命令0x04
2、读取耳机增益参数，命令0x2C
3、静音训练，发送命令0x31，外部喇叭静音，并等待静音训练结束。（步骤可选）
4、通透训练，发送命令0x3A，外部喇叭静音，并等待通透训练结束。（步骤可选）
5、设置ANC 降噪关闭，命令0X13，外部播放扫频信号，测试PNC性能
6、设置ANC 降噪开启，命令0X14 ,外部播放扫频信号，测试ANC性能
7、判断ANC性能 pass或者fail，失败则再调整增益参数（命令0x29），跳到6 重新测试

（五）产测方式2.0- 遵循命令表相关协议

支持系列AC700N/JL701N/JL708N/JL709N
1、先读取软件版本号，命令0x04
2、获取耳机结构，命令0x2E
3、获取耳机通道（左、右、左+右），命令0x3E，
（注意：左通道的要对应设这左增益/滤波器，右通道要对应设置右增益/滤波器,这里左右针对芯片级DAC输出引脚，TWS左右两只耳机会都用左或者都用右，仅有头戴式或挂脖耳机会使用左+右）
4、读取耳机增益参数，命令0x2C
5、修改增益参数（可用命令0x29或者0x2B）（步骤可选）
6、输入密码，读取系数文件（密码命令0x3F , 默认字符串’123456’，读取系数命令0x20 0x21）（步骤可选）
7、修改系数文件（命令0x22 0x23 0x24）（步骤可选）
8、设置ANC 降噪关闭，命令0X13，外部播放扫频信号，测试PNC性能
9、设置ANC 降噪开启，命令0X14 ,外部播放扫频信号，测试ANC性能
10、判断pass或者fail，失败则再到步骤5，调整增益参数或者系数文件

六、滤波器调节注意点

（一）滤波器读写

(1)读样机滤波器时，需设置密码
使用命令0x3F设置对应密码，默认为字符串‘123456’,否则会返回失败。
(2)采样率信息获取
通过0x2C命令可以读取anc_gains.bin 的anc_gain_t结构体参数,
其中结构体成员alogm ANC算法因素对应降噪采样率，对应关系如下图

alogm	Anc sample rate
4	187500
5	375000
6	750000
7	1500000

(3)滤波器类型/Fre/Q值/Gain 与IIR滤波器（b0 ,b1 ,b2 ,a1 ,a2）的对应关系参考 https://blog.csdn.net/hunterhuang2013/article/details/64443718
(4)滤波器长度设置，根据读取滤波器的长度，设置对应滤波器的长度.（目前暂不支持修改，由于使用的采样率不同也会导致FF和TRANSPARENCY 使用的滤波器长度不同）
支持全滤波器读写（如：左 10 阶 FF+FB+CMP+TRANSPARENCY， cnt = 4）

Version (0x3)	Cnt (0x4)	Id (0x0)	Offset (0x0)	Len (0x190)
Id (0x1)	Offset (0x190)	Len (0x190)	Id (0x2)	Offset (0x320)
Len (0x190)	Id (0x3)	Offset (0x4B0)	Len (0x190)	(double)b0

(double)b1	(double)b2	(double)a1	(double)a2	···
滤波器共计4 * 400byte (L_FF_IIR + L_FB_IIR + L_TRANS_IIR + L_CMP_IIR) ···

支持单片滤波器写（如只写 10 阶 ANC_L_FF_IIR， cnt = 1 , offset = 0）

Version (0x3)	Cnt (0x1)	Id (0x0)	Offset (0x0)	Len (0x190)
(double)b0	(double)b1	(double)b2	(double)a1	(double)a2
滤波器共计400byte(L_FF_IIR) ···

(5)如果不需要使用过多滤波器，可以将多余的滤波器设置为bypass类型
bypass类型 IIR参数（ b0 = 1.0 , b1 = b2 = a1 = a2 = 0.0）
比如从小机读回来L_FF滤波器长度为20 阶（800byte）,只需使用5 阶，那么可以将其余 15阶设置为bypass类型
(6)Double 类型转 16进制传输使用的是标准的 IEEE协议,需注意小机使用为小端格式。

（二）Json文件解读（获取原有耳机滤波器类型及参数）

1．单滤波器Json说明

(1)如何获取json文件。
将耳机连接杰理anc_designer，加载样机对应的界面参数后，在滤波器设置界面右键选择保存json格式。

(2)json信息解读

●确认ANC通道
根据命令0x3E获取的ANC_CH，读取对应的 left/ right滤波器参数。如图为FF前馈的滤波器信息，ANC_L_CH对应ff.left， ANC_R_CH对应 ff.right，（为方便展示，滤波器已折叠）

●滤波器参数信息

json文件显示滤波器个数（包含"enable " : flase不使能的滤波器）为小机实际使用的滤波器个数，如图所示，右边的 json 文件滤波器参数信息与左边的 ANC_DESIGNER滤波器参数一一对应。
●增益信息(此增益同为量产增益校准使用的增益)

●采样率信息

2．多滤波器Json说明

多滤波器与单滤波器的差异仅图下所示，场景内部参数意义与单滤波器相同
;

七、发送ANC配置文件到小机

（一）配置文件的数据结构

前20byte 为头信息，可用于校验文件是正确性，组成如下
读到正确的信息后，将对应的文件数据内容 c。eff[0 ]，下发到小机。

（二）具体流程

1．anc_c。eff.bin

方法 1：将c。eff[0 ]，长度为gr。up_len- 10，调用命令0x22 0x23 0x24发送到小机；
与四、滤波器调节注意点- （一）滤波器读写流程一样。
方法2：将c。eff[0 ]，长度为gr。up_len- 10，调用命令0x36 0x37 0x38发送到小机；其中anc_c。eff.bin 的文件ID 为0x0 与四、滤波器调节注意点- （一）滤波器读写流程一样。

2．anc_gains.bin

将c。eff[0 ]，长度为gr。up_len- 10，调用命令0x36 0x37 0x38发送到小机，其中anc_gains.bin 的文件ID 为0x2
Tips: 流程可参考ANC_DESNIGER 发送增益配置文件到样机、发送滤波器系数文件到样机的功能。

八、产测方式3.0- 多滤波器流程

支持系列JL701N/JL708N/JL709N；
与第三章：命令表部分差异如下：

（一）数据结构

anc_gains.bin保持原有结构不变
anc_coeff.bin文件多滤波器结构更改如下：

(1)滤波器结构（单位byte） ,数据格式为小端格式

Version (2)	Sence_cnt (2)	Scene_num1 (2)	ID_cnt (2)
ID_head1 (6)	ID_head2 (6)	ID_head…	Data (S1_H1)
Data (S1_H2)	Data (S1_H )	Scene_num…	ID_cnt (6)
ID_head1 (6)	ID_head2 (6)	ID_head…	Data (S H1)
Data (S H2)	Data (S H )

//ANC芯片版本 - 多滤波器数据结构版本信息
#define ANC_VERSION_BR28_MULT 0xA4 //JL701N 多滤波器
#define ANC_VERSION_BR50_MULT 0xA5 //JL708N 多滤波器
#define ANC_VERSION_BR52_MULT 0xA6 //JL709N 多滤波器

结构成员:

● Version (u 16) : 滤波器数据结构版本信息
● Sence_cnt (u8)：场景数目
● ID_cnt (u8)：每个场景的 ID段数
● Scene_num：第几个场景，后面接着这个场景的 ID_head
● ID_head: 每个ID 的数据头
● Data(S1_H1): 表示场景 1，第1段ID 的具体滤波器数据

(2) ID_head（单位byte）

Id (2)	Offset (2)	Len (2)

各类滤波器Id如下：

typedef enum {

2.	//OLD单滤波器ID 0x0-0x4
3.	//多滤波器ID
4.	ANC_L_FF_FGQ=0x6 ,//左FF滤波器FGQ
5.	ANC_L_FB_FGQ = 0x7 , //左FB滤波器FGQ

ANC_L_CMP_FGQ = 0x8 , //左音乐补偿滤波器FGQ
7. ANC_L_TRANS_FGQ = 0x9 , //左通透滤波器FGQ ANC_L_FF_PARM = 0xA , //左FF参数ID
9. ANC_L_FB_PARM = 0xB , //左FB参数ID ANC_L_CMP_PARM = 0xC , //左音乐补偿参数ID
11. ANC_L_TRANS_PARM = 0xD , //左通透参数ID
13. //OLD 单滤波器ID 0x10-0x14
15. ANC_R_FF_FGQ = 0x16 , //右FF滤波器FGQ ANC_R_FB_FGQ = 0x17 , //右FB滤波器FGQ
ANC_R_TRANS_FGQ = 0x19 , //右通透滤波器FGQ
ANC_R_FB_PARM = 0x1B , //右FB参数ID
ANC_R_TRANS_PARM = 0x1D , //右通透参数ID
12.
17. ANC_R_CMP_FGQ = 0x18 , //右音乐补偿滤波器FGQ
19. ANC_R_FF_PARM = 0x1A , //右FF参数ID
21. ANC_R_CMP_PARM = 0x1C , //右音乐补偿参数ID
23. } ANC_config_seg_id_t ;
6.
8.
10.
14. //多滤波器ID
16.
18.
20.
22.
Head成员:
● Id (u8):表示FF/FB/CMP/TRANS 等滤波器ID（如ANC_ *_ **FGQ、ANC *_ **_PARM）；
● Offset(u 16)：表示当前ID数据指针，相对数据起始指针start_p（DATA_S1_H1 的起始位置）的偏移量；
● Len (u 16)：表示当前ID 数据长度；

(3)参数ID（Data段,单位Byte） , ID 包括 0x9-0xC , 0x19-0x1C

Global Gain (4)
● Global Gain (float)：表示当前ID 总增益，有正负符号
配置层用dB表达，传给小机转成倍数float；
正负符号：
调试阶段，使用ANC_DESIGNER工具，勾选 “增益反向”，则为负号，否则为正号
第三方/自研产测阶段：小机开始读到什么增益符号就使用什么增益符号示例：如配置0dB ,勾选“增益反相”，Global Gain = (10^(0 dB/20)) * (-1)= -1.0f(16进制小端表示 00 00 80 BF)

(4)滤波器FGQ（Data段,单位Byte） , ID 包括 0x5-0x8 , 0x15-0x18

Type (1)	Fre (4)	Gain (4)	Q (4)
Type (1)	Fre (4)	Gain (4)	Q (4)
…

滤波器FGQ成员:

Type (u8):滤波器类型，High/Low Shelf、 High/Low Pass、 Band pass;
Fre (float): 滤波器频率f;
Gain (float)：滤波器增益g ,单位dB;
Q (float)：滤波器Q值;
案例（ANC_FF 方案，拥有两个场景，(场景 1:FF/TRANS 各2个滤波器) , (场景:FF/TRANS 3个滤波器），数据结构分布如下：

（二）多滤波器协议命令使用注意事项

1、通用命令 - 模式切换
● 原有流程：单滤波器 version ID支持
■ 发送一个切模式命令0x13/0x14/0x15，则ANC切到对应模式
● 多滤波器 version ID流程：
■ 新增切场景命令0x55：用于切换目标ANC场景，需要在切模式之前发送对应场景序号；
■ 发送一个切模式命令0x13/0x14/0x15，则ANC切到对应模式；
2、增益相关命令 - 增益读/写，增益符号读写
● 原有流程：单滤波器 version ID支持
■ 方式一：直接读/写整个文件anc_gains.bin/读取json
■ 方式二：命令0X29/0X2A 使用增益 ID读/写增益，使用增益符号 ID 读/

写增益符号

● 多滤波器 version ID流程

支持滤波器文件读写时，同时获取增益以及增益符号信息；
■ 方式一：从文件读取，anc_gains.bin 读/写非滤波器增益以及增益符号的信息。anc_coeff.bin读取滤波器增益以及增益符号信息。
■ 方式二
1 先发送场景切换的命令0X55，切换到目标场景；
2 使用增益ID，读写目标场景增益；（增益取绝对值），与旧流程一致
3 使用增益符号ID，读写目标场景增益符号，与旧流程一致
4 新增（增益+增益符号）ID，支持一起读写目标场景增益+增益符号；（增益有正负符号，正号表示对应gain_sign 位域为0，负号为 1）
■ 新增：工具读取整个文件anc_coeff.bin（时间相对比较长），建议使用json 文件（包含滤波器以及滤波器增益+增益符号信息）给上位机。
■ 增益相关ID如下

//增益符号ID （仅带符号）
#define ANC_GAIN_SIGN_SET 0x55 //设置ANC各类增益的符号 3.
//增益ID（不带符号，仅绝对值）
#define ANC_FFGAIN_SET 0x14 //设置ANC左声道FF增益
#define ANC_FBGAIN_SET 0x1f //设置ANC左声道FB增益
#define ANC_TRANS_GAIN_SET 0x44 //设置ANC左声道通透增益
#define ANC_CMP_GAIN_SET 0x57 //设置ANC左声道CMP增益
#define ANC_RFF_GAIN_SET 0x58 //设置ANC右声道FF增益
#define ANC_RFB_GAIN_SET 0x59 //设置ANC右声道FB增益
#define ANC_RTRANS_GAIN_SET 0x5A //设置ANC右声道通透增益
#define ANC_RCMP_GAIN_SET 0x5B //设置ANC右声道CMP增益 13.
//新增增益+增益符号ID
#define ANC_LFF_GAIN_S_SET 0x8F //设置ANC左声道FF增益与符号
#define ANC_LFB_GAIN_S_SET 0x90 //设置ANC左声道FB增益与符号
#define ANC_LTRANS_GAIN_S_SET 0x91 //设置ANC左声道通透增益与符号
#define ANC_LCMP_GAIN_S_SET 0x92 //设置ANC左声道CMP增益与符号

20.	#define	ANC RFF GAIN S SET	0x93	//设置ANC右声道FF增益与符号
21.	#define	ANC RFB GAIN S SET	0x94	//设置ANC右声道FB增益与符号
22.	#define	ANC RTRANS GAIN S SET	0x95	//设置ANC右声道通透增益与符号
23.	#define	ANC RCMP GAIN S SET	0x96	//设置ANC右声道CMP增益与符号

3、滤波器相关命令

1 . 新增文件ID：
2. FILE_ID_COEFF = 0 , //单滤波器系数文件ID（原有滤波器文件ID） 3.
4. FILE_ID_COEFF_FGQ = 8 , //多滤波器系数文件-FGQ ID号
5. FILE_ID_COEFF_FGQ_PART = 9 , //多滤波器部分系数文件-FGQ ID号，

(1)滤波器读

● 原有命令：单滤波器 version ID支持
■ 方式一：通过ID FILE_ID_COEFF 读取整个anc_coeff.bin文件,不支持部分读参数；
■ 方式二：从json读取；
● 多滤波器 version ID 流程：（需使用读文件命令组合0x34-0x35 ,不支持 0x20-0x21)
■方式一：通过新增文件ID FILE_ID_COEFF_FGQ读取整个anc_coeff.bin ,不支持部分读参数
■ 方式二：从json读取。

(2)滤波器写

● 原有命令：单滤波器 version ID支持
■ 方式一：修改全部滤波器，文件 ID FILE_ID_COEFF：直接发送 anc_coeff.bin文件。
■ 方式二：单独修改某项滤波器（如FF滤波器），文件ID FILE_ID_COEFF，发送单项滤波器，小机收到之后，替换anc_coeff.bin 目标ID段的内容； (仅支持每次修改一项滤波器，不支持多项滤波器一起写；)
● 多滤波器 version ID 流程（需使用写文件命令组合0x36-0x38 ,不支持 0x22-0x24）：
■ 修改全部滤波器（包括多个场景的 FF/FB/CMP/TRANS），新增文件 ID FILE_ID_COEFF_FGQ：直接发送anc_coeff.bin文件
■ 部分滤波器参数修改，用于覆盖原有滤波器文件的部分参数，减少数据传输; 新增部分文件 ID FILE_ID_COEFF_FGQ_PART，数据结构与 FILE_ID_COEFF_FGQ一致，使用需注意以下两点
1 仅支持部分写单个场景的一项或者多项滤波器，如FF 或者 FF+FB ,耳机会自动匹配重组，不支持多个场景一起写；
2 仅支持部分修改原有文件已经存在的滤波器，如新增场景，则必须使用FILE_ID_COEFF_FGQ（工具点击：同步所有参数到小机）

（三）多场景滤波器流程

1、先读取软件版本号，命令0x04

2、获取耳机芯片版本，命令 0x39 , 以 JL701N 为例，多滤波器获取 BR28_ANC_VERSION_MULT 0XA4（后续多场景滤波器相关版本为（0XA0 | 芯片JL***N 版本号），即0XA4-0XAF，如JL708N 为0XA5）

//ANC芯片版本 - 多滤波器数据结构版本信息

2.	#define	ANC VERSION BR28 MULT	0xA4	//JL701N	多滤波器
3.	#define	ANC VERSION BR50 MULT	0xA5	//JL708N	多滤波器
4.	#define	ANC VERSION BR52 MULT	0xA6	//JL709N	多滤波器

3、获取耳机结构，命令0x2E
4、获取耳机通道（左、右、左+右），命令0x3E，
（注意：左通道的要对应设这左增益/滤波器，右通道要对应设置右增益/滤波器,这里左右针对芯片级DAC输出引脚，TWS左右两只耳机会都用左或者都用右，仅有头戴式或挂脖耳机会使用左+右）
5、输入密码，读取系数文件（包含所有场景的滤波器以及滤波器总增益）（密码命令0x3F , 默认字符串’123456’，读取系数命令0x34 0x35）（步骤可选）
6、读取耳机参数（命令0x2C，如需获取耳机增益以及增益符号，使用前需设置ANC 场景命令0x55，则可以得到对应场景下的增益/符号）
7、设置当前使用的ANC场景ID（命令0x55）
(1)设置之后就一直在当前ANC场景，更换场景测试/校准，需重新设置
(2)场景ID一般由用户指定，受限于当前滤波器文件有多少场景，设置超出范围的 ID 会报错。
8、修改单个增益参数（可用命令0x29 ,所修改增益/增益符号为当前ANC场景的）（步骤可选）
9、修改系数文件（包含滤波器以及滤波器总增益）（命令0x36 0x37 0x38）（步骤可选）
10、设置ANC 降噪关闭，命令0X13，外部播放扫频信号，测试PNC性能
11、设置ANC 降噪开启，命令0X14 ,外部播放扫频信号，测试ANC性能
12、判断pass或者fail，失败则再到步骤5，调整增益参数或者系数文件
13、测试下一个场景则回到步骤8，发送目标场景号

九、ANC 透传命令（格式）

（一）数据结构(小端格式)

帧格式

MAGIC0	MAGIC1	ID	LEN (u 16)	DATA	CRC16
1byte	1byte	2byte	2byte	N byte	2byte
0xAA	0x55	序号	数据段长度	数据	CRC校验

DATA段格式（小机回复格式相同）

PRE_CMD	命令携带内容
3byte	N-1 byte
0xFD 0x90 CMD

案例：如 “FF/FB 增益补偿使能” 命令，并发送参数“使能=1”，则命令为 AA 55 02 00 04 00 FD 90 5F 01 46 6B 黄色为ID , 蓝色为 CRC校验码

注意：

1、新增PRE_CMD：0xFD 0x90 表示为透传命令ID

（二）命令表

步骤	CMD	命令
10、 28	0x55	切不同组的ANC滤波器（多场景滤波器）
12、 14	0X5F	FF/FB 增益补偿使能
	0x60	FF/FB 增益补偿值设置
	0x61	FF/FB 增益补偿值读取
	0x62	FF/FB 增益补偿值清0
	0x63	增益修改保存到flash

1、切不同组的ANC滤波器（多场景滤波器）

PC SEND: CMD = 0x55， + 场景ID（1byte）
成功返回： CMD = 0x55
错误返回： CMD = 0xFE，携带错误号

2、MIC增益补偿功能：

1）功能描述：用于替代传统的产测ANC增益校准，直接作用于MIC; FF MIC增益补偿会作用于所有滤波器场景下ANC模式、通透模式的FF gain；
FB MIC增益补偿会作用于所有滤波器场景下的ANC模式、通透模式的FB gain 以及 CMP gain（音乐补偿）
2）仅支持多场景滤波器模式； 3）命令说明：
1.FF/FB 增益补偿使能
PC SEND: CMD = 0x5F，携带en (u8) , 1 使能，0 失能
成功返回： CMD = 0x5F
错误返回： CMD = 0xFE，携带错误号

//增益ID
#define ANC_L_FFMIC_CMP_GAIN_SET 0xA1 //ANCL FFmic 补偿增益(产测使用)
#define ANC_L_FBMIC_CMP_GAIN_SET 0xA2 //ANCL FBmic 补偿增益(产测使用)
2.FF/FB 增益补偿值设置（下发数据格式，线性值 = 10^(dB/20)） PC SEND: CMD = 0x60，携带增益ID (u8)、设置值（float）
成功返回： CMD = 0x60
错误返回： CMD = 0xFE，携带错误号
