AC697X_AC698X ENC效果调式常见方法

录制通话MIC和降噪MIC 的原始数据........................................................................................................................ 1
分析录制出的音频数据................................................................................................................................................... 9
生产测试配置.................................................................................................................................................................. 13
配置工具相关参数的含义............................................................................................................................................. 14
使用仪器测试360度降噪效果..................................................................................................................................... 19
使用手机APP在线调式通话效果参数........................................................................................................................20

录制通话MIC和降噪MIC 的原始数据

版权所有，侵权必究 1
地址：深圳市南山区艺园路202号马家龙文体中心B座4F
电话：0755-26499936 传真：0755-86540096
网站：www.zh-jieli.com

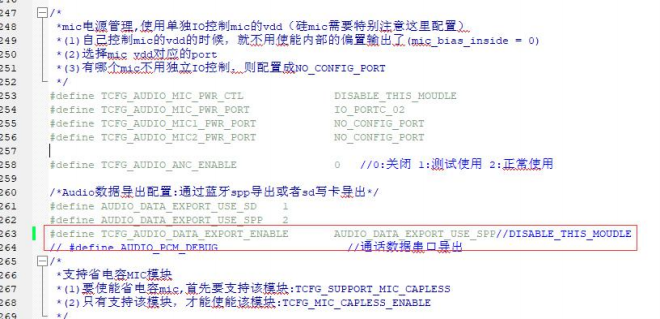

1、 将TCFG_AUDIO_DATA_EXPORT_ENABLE设置为AUDIO_DATA_EXPORT_USE_SPP，通过蓝牙串口录制通话MIC和降噪MIC原始数据：
image 配注：开启SPP录制功能后，TWS功能是被关掉的。A2DP高级音频也无法使用。因此录制分析完之后要关闭。
版权所有，侵权必究 2

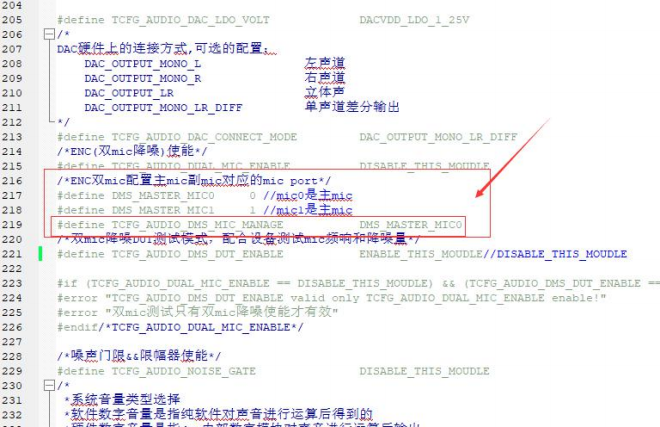

2、程序是可以修改选择MIC0 还是MICl作为通话MIC 的（主MIC）。 （倘若主副MIC画反了，可以修改程序）
image 版权所有，侵权必究 3
3、 ENC功能要开启：
image 版权所有，侵权必究 4

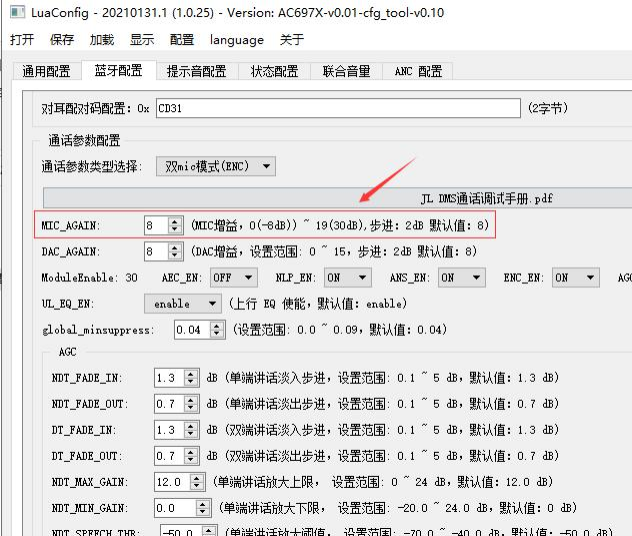

2、 开SPP录制功能时，MIC设置的增益是使用蓝牙配置中的工具。若有需要可以自行修改：
image 版权所有，侵权必究 5

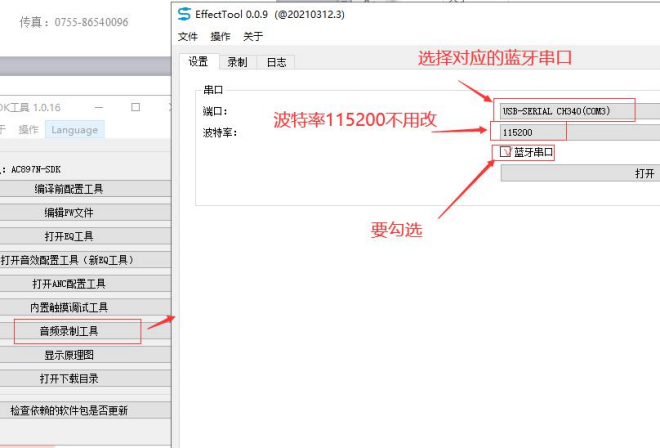

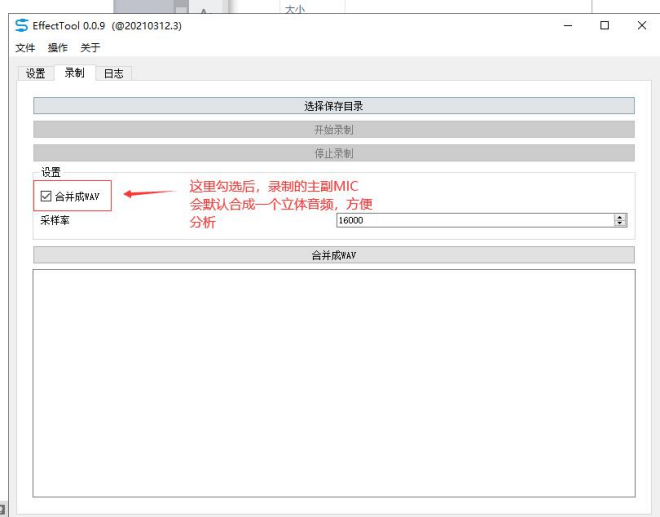

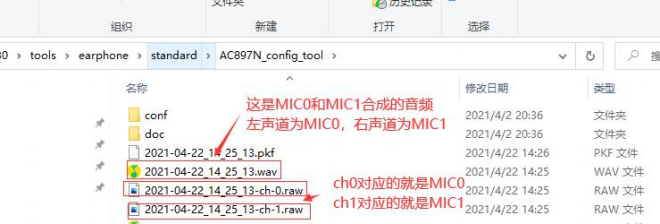

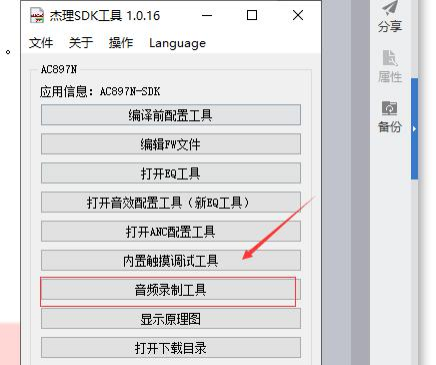

3、 可以选择通过连电脑自带的蓝牙或蓝牙dangle录制主副MIC原始数据：
image 版权所有，侵权必究 6
image 版权所有，侵权必究 7
imageimage 版权所有，侵权必究 8

分析录制出的音频数据

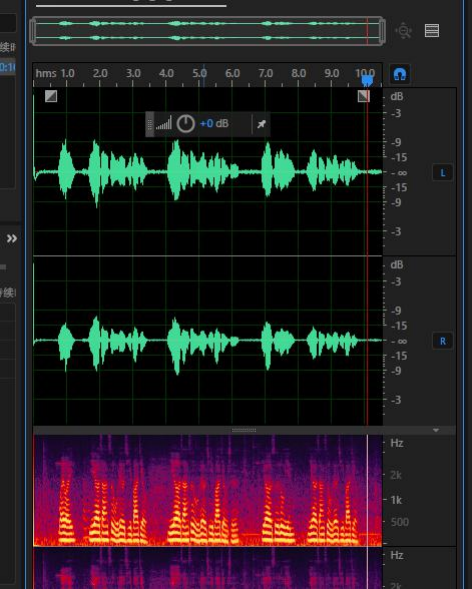

1、 放到Adobe Audition软件，查看主（通话）副（降噪）MIC 声音是否正常。若出现电流声大、主副MIC 无声音、声音太小、或是其中一边声音很小，一边很大的情况。则要分析硬件环境或软件。确保主副MIC录制出的原始音频声音干净、正常：
image 版权所有，侵权必究 9

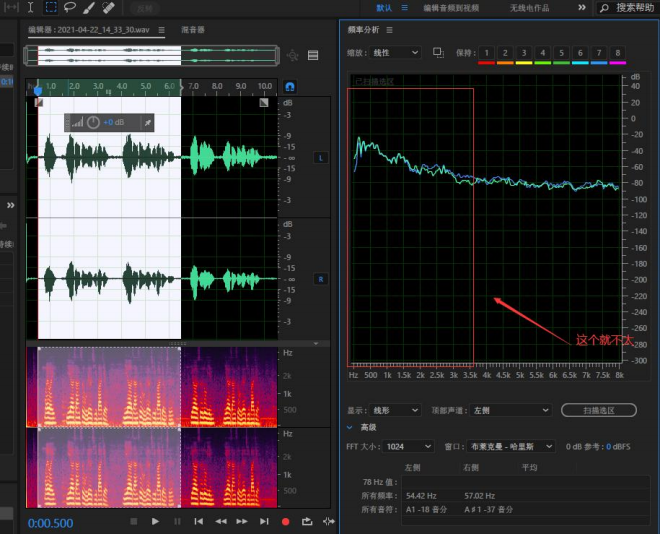

2、查看主副MIC频响是否一致，至少3K一致性好要（曲线要重合）。若出现频响曲线差异大情况，可以把壳拆掉，裸板测试确认。若裸板测试都不统一，则需要查找原因（一般查MIC一致性、硬件环境等）：

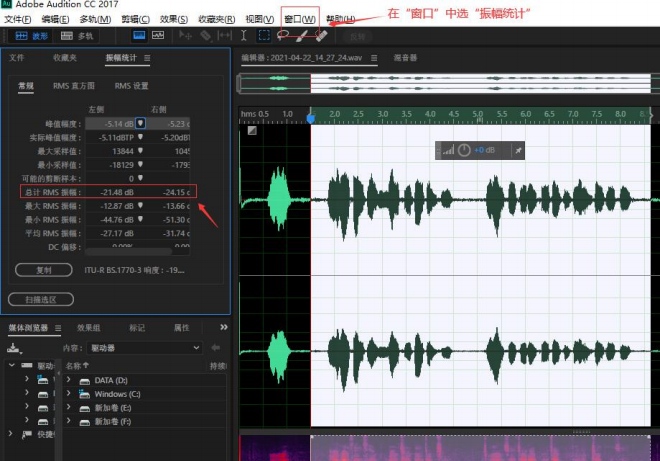

image 3、 在软件“窗口”中选“振幅统计”，把主副MIC 的差值计算出来。填入配置工具中对应位置。差值不要超过-6db，如果超过则需要检查MIC 的一致性或结构等方面原因。通话MIC振幅要大于或等于降噪MIC振幅。
版权所有，侵权必究 l0
image 版权所有，侵权必究 ll
image 版权所有，侵权必究 l2

生产测试配置

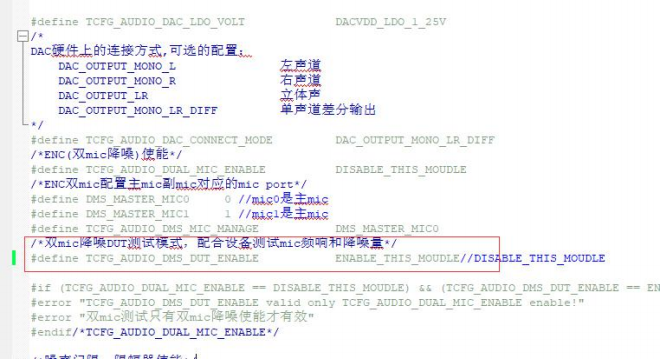

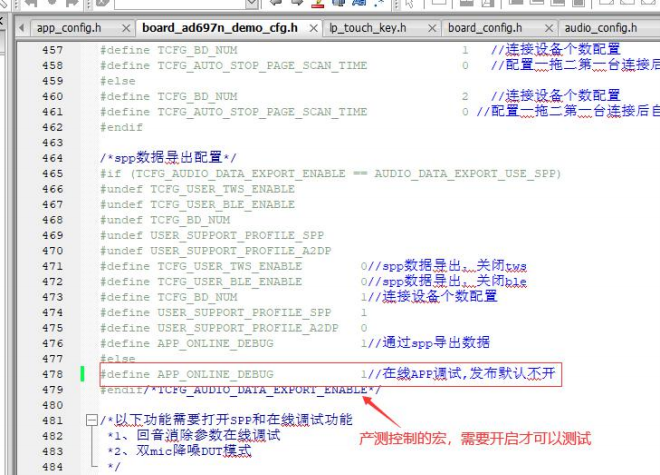

l、 生产测试配置的宏，默认SDK是关闭的。如需要测试，需要手动开启。 （注： 目前只支持美格信、指南测控这两家仪器测试）
image 备注：量产程序可以一直开这个宏生产出货
版权所有，侵权必究 l3

配置工具相关参数的含义

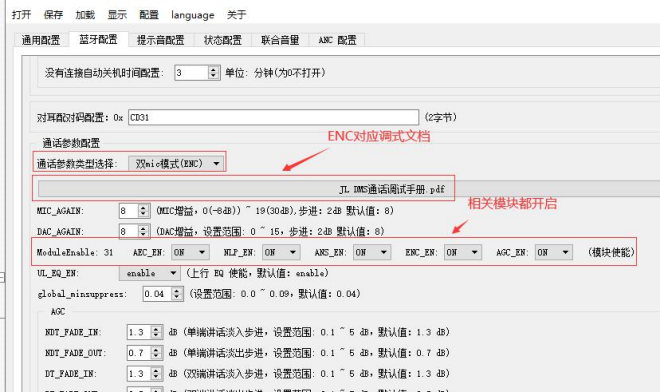

l、 ENC双MIC通话功能要开启。配置工具中有对应文档，请仔细阅读（里面有讲ENC 的结构选择等）
image 版权所有，侵权必究 l4

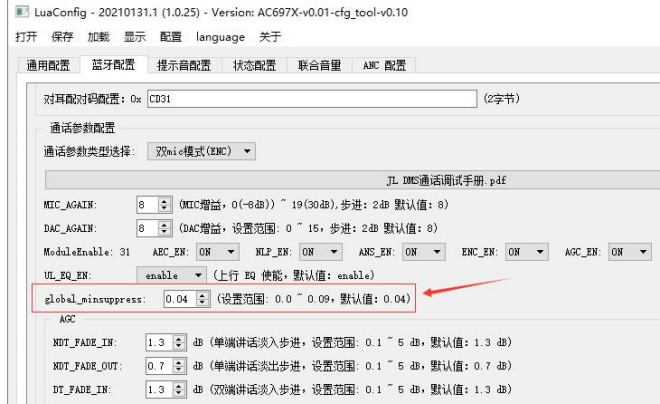

2、 global_minsuppress：
全局的压制由 NLPANS ENC三个模块共同作用，全局的最小压制就是限制这三个模块共同作用下的最小压制，防止某种情况下过度压制（如大环境噪声下的双工，三个模块都算出了非常低的压制，共同作用下可能声音会完全消除掉）。 （一般情况下使用默认值就可以，不用改）
image 版权所有，侵权必究 l5

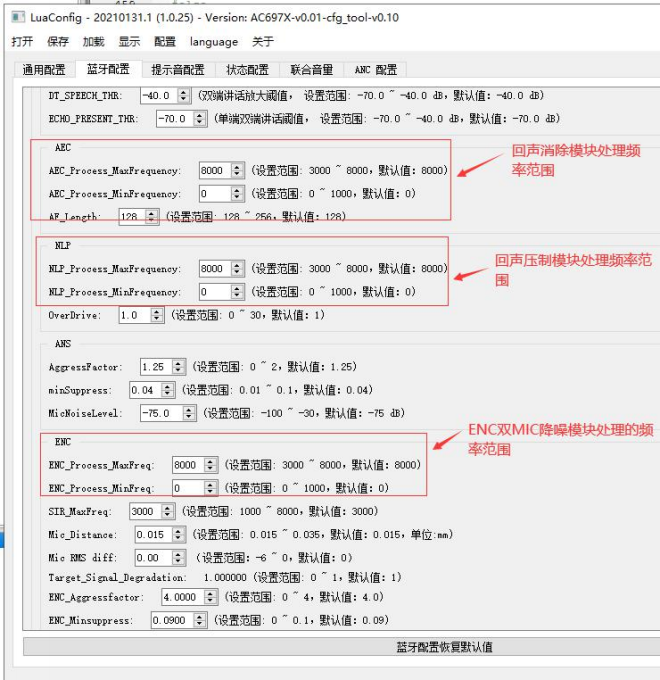

3、xxx_Process_MaxFreqency、SIR_MaxFreq:

xxx_Process_MaxFreqency：控制xxx模块处理的频率范围。主要作用是可以根据实际情况，缩减处理范围达到ram和运算速度的减少。但实际情况需要通过数据分析才能知道。
SIR_MaxFreq:用于控制ENC处理的最大频率（最小默认0），其余频率依靠这部分频率来计算控制。所以在这部分频率之间，两个mic的频响需要尽量一致。调小了可能会导致其余部分频率控制出问题。
image 版权所有，侵权必究 l6

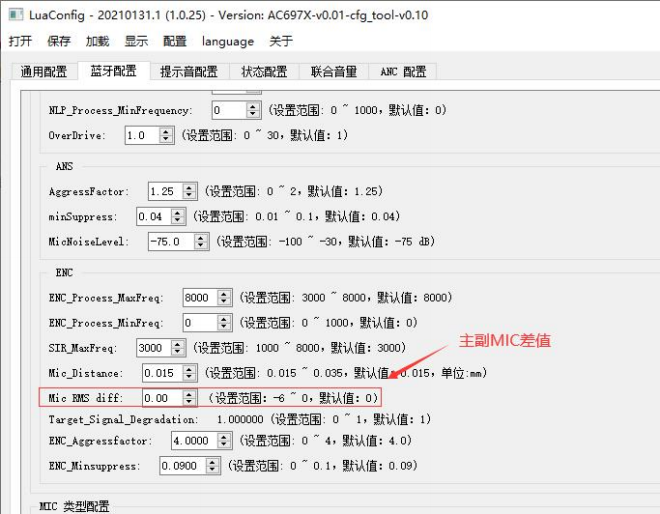

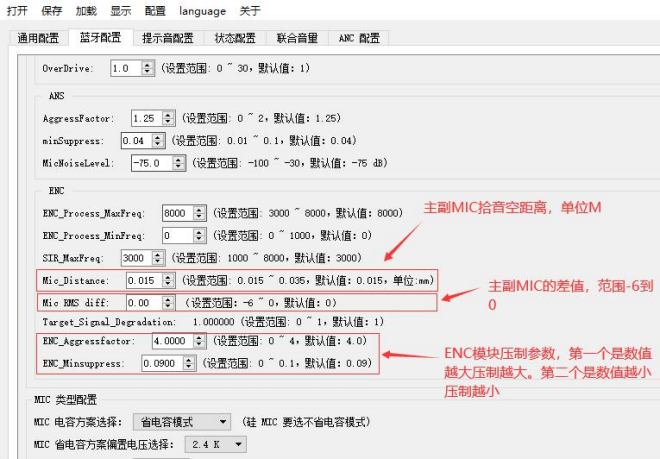

4、 MIC孔距离Mic_Distance、 主副MIC差值Mic RMS diff、ENC压制参数：
image 版权所有，侵权必究 l7

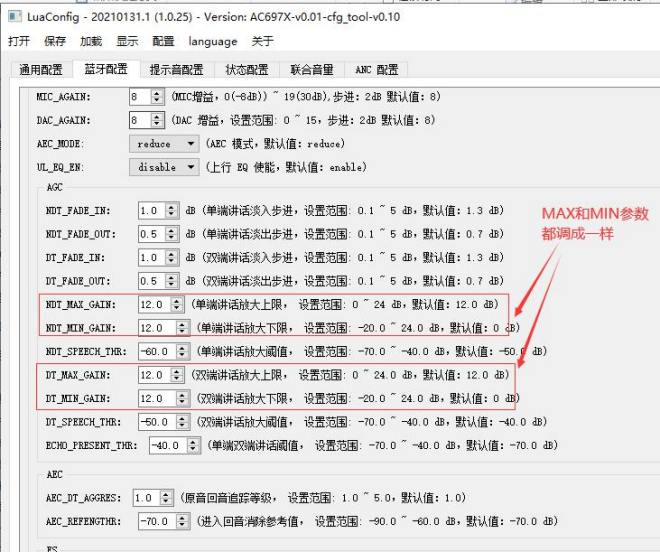

5、 由于ENC 已经带有降噪效果，当没有人声时也不会有太大噪音。 因此单端和双端通话的MAX_GAIN和 MAX_GAIN可以调成一样值。这样可以预防出现声音忽大忽小情况：
image 版权所有，侵权必究 18

使用仪器测试360度降噪效果

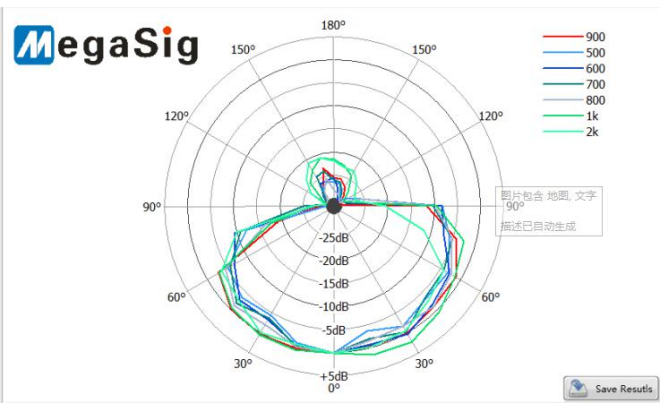

1、 以下是AirPods Beamforming 降噪效果（可供参考）

image 测试步骤：
1、 先裸板测试，确认效果可以的情况再装壳测试。倘若裸板测试效果都很差。那就需要确认主副MIC频响曲线一致性好不好、主副MIC拾音孔距离是否填写正确、主副MIC差值是否填写正确、 原始音频是否正常（不带大底噪、 电流声、高频干扰声、声音大小正常）等因素。
2、 裸板测试效果确认OK之后，在装壳测试。倘若装壳后效果变差，那就需要检查结构是否合理、密封是否做好等因素
注：正常样机（量产）即可做360度降噪测试，程序上不需要做特定修改。
版权所有，侵权必究 19

使用手机APP在线调式通话效果参数

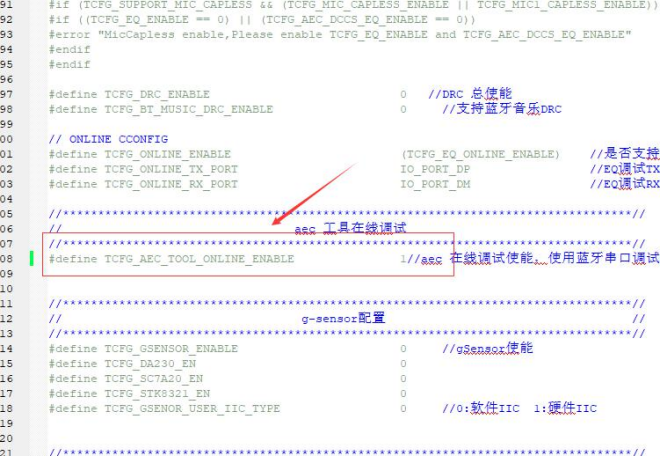

1、在程序上开启在线APP调式功能的宏

image 备注：在线调式功能，建议在做完360度降噪测试效果良好的基础上，需要微调时进行。
版权所有，侵权必究 20

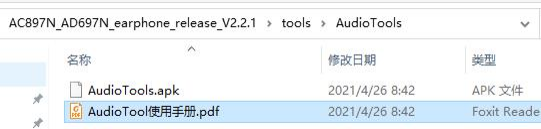

2、 手机上安装好对应APP （安装包路径：AC897N_AD697N_earphone_release_V2 .2. l\tools\AudioTools）。连接操作看包中对应文档：
image 版权所有，侵权必究 2l

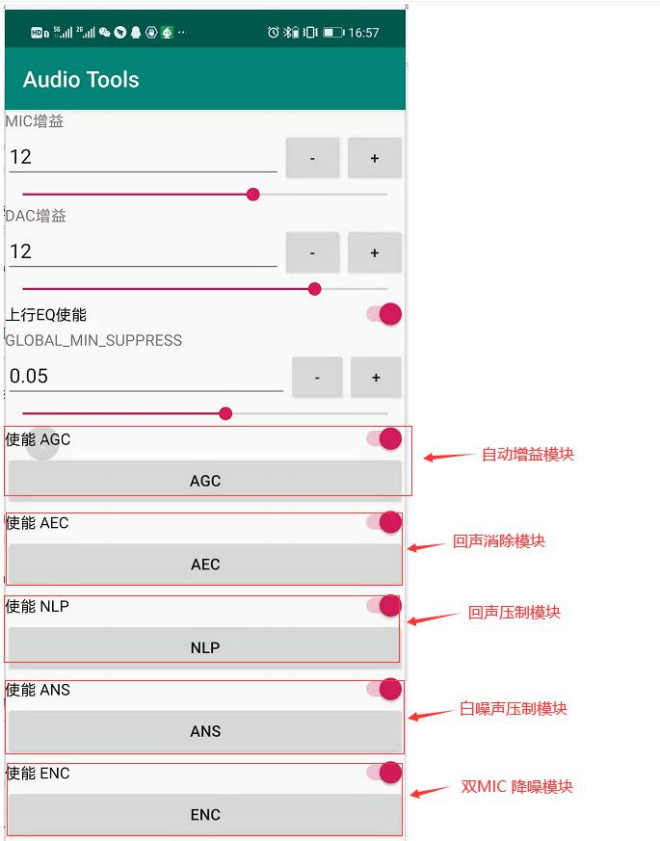

3、 连接成功后，即可进行通话的同时修改通话参数，确认通话效果：
image 版权所有，侵权必究 22
