烧录上层版、转接板说明

📎 原始文档：https://www.kdocs.cn/l/cq7uplu7g3V6 烧录上层版、转接板说明
1、每一个芯片烧录都有应的烧录上层座资料，联系深圳助理获取资料（只提供对应的硬件pcb资料，默认不提供原理图资料）
2、资料说明
每一个芯片都有一个上层座，对应的资料命名方式如：AC6951A（LQFP48）ISP TOP V1.0

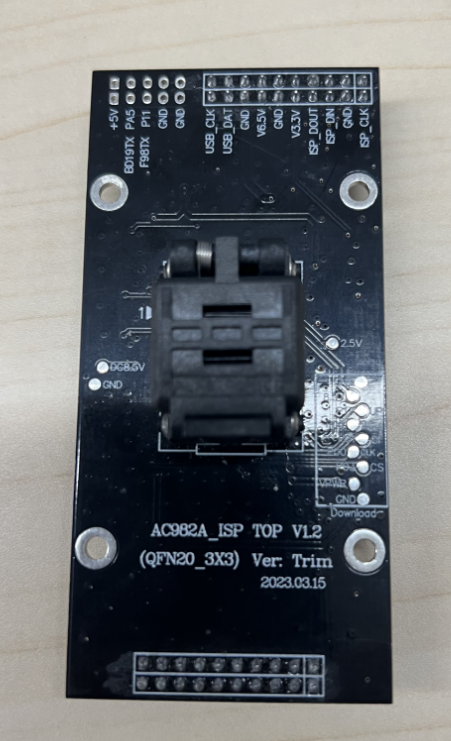

芯片型号+芯片封装+ISP TOP +版本号 ，实物如下图

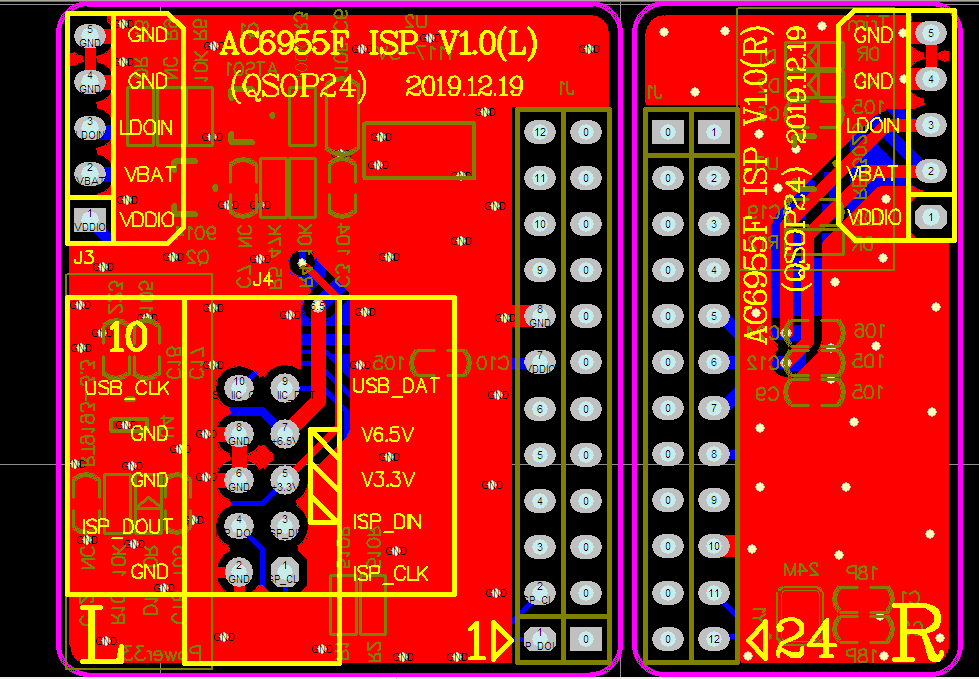

image 一般sop封装还会提供另外的转接板资料，命名格式如：AC6955F(QSOP24) ISP V1.0(L&R)
用于重力试烧录机台用

3、资料使用方法，因为市场上使用的烧录机台众多，每家的结构不一样，因此我们提供烧录文件的pcb资料，实际生产需要根据我们提供的资料修改板框结构，适配烧录机台。只修改硬件结构，便于安装到设备上，不能轻易修改资料原理图和物料。

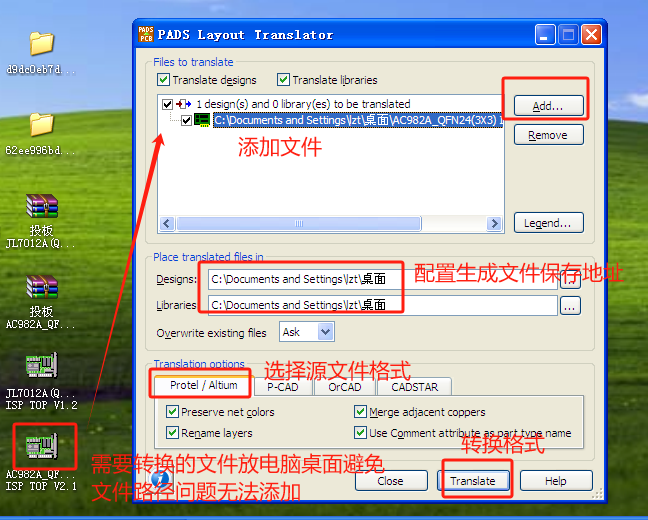

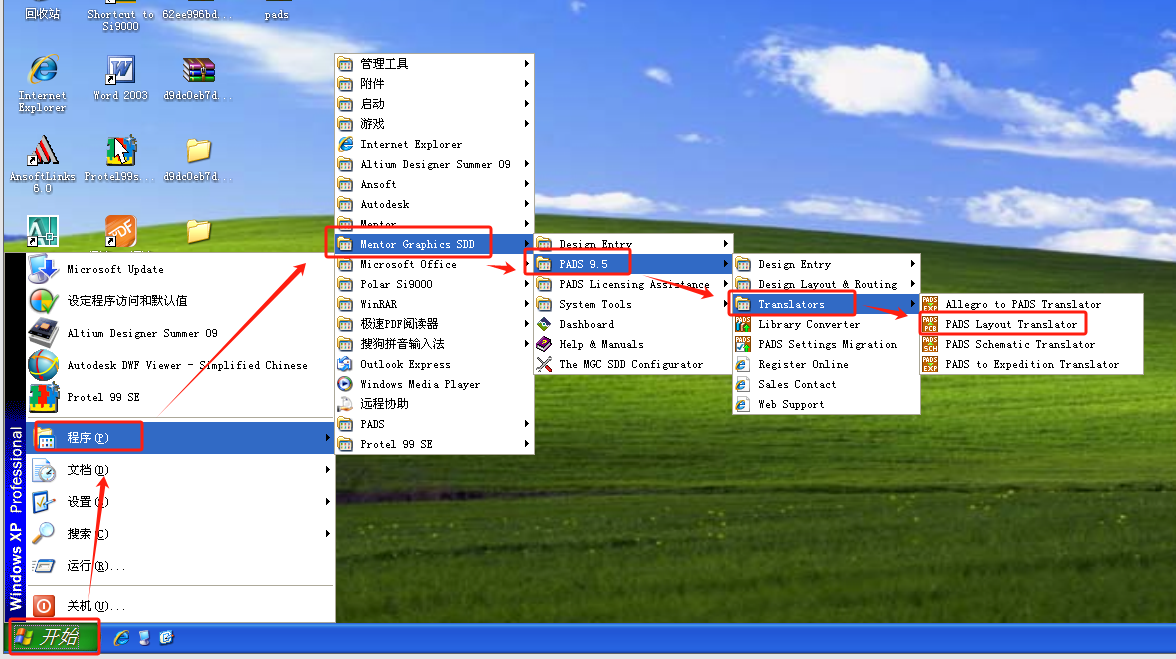

资料默认格式都试protel 99，需要转换成pads，方法如下


烧录座上的ATS01 是一个pmos 用于控制烧录电源，可以用pmos替换
