AD140_AC104_AD150_AC630X_免晶振方案-下载烧录升级介绍

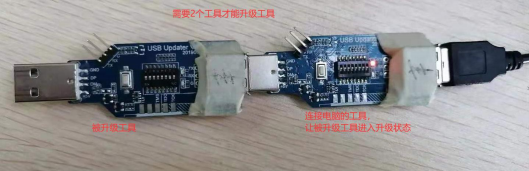

一.下载工具需要升级能识别免晶振的固件

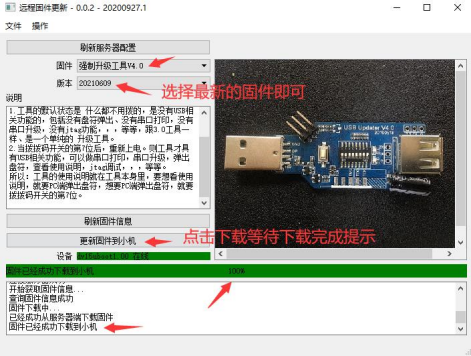

imageimage 打开remote_firmware_update.exe工具
image 版权所有，侵权必究 l
地址：深圳市南山区艺园路202号马家龙文体中心B座4F
电话：0755-26499936 传真：0755-86540096
网站：www.zh-jieli.com

二.芯片必须通过一拖二或一拖八工具烧入后才能正常工作

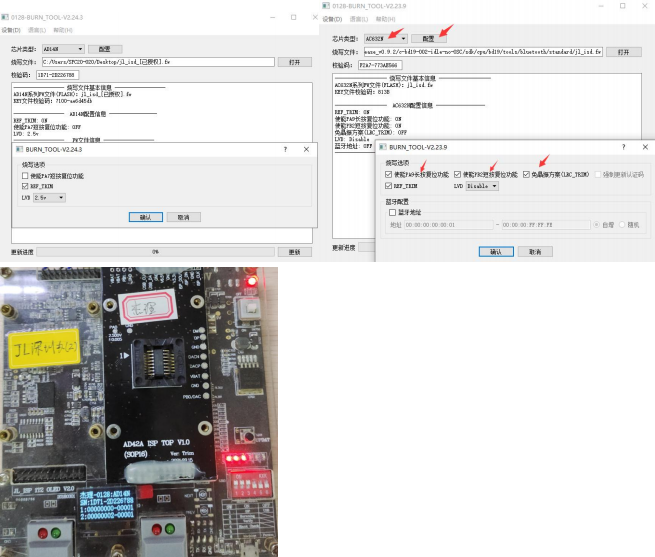

image AD系列前期样片，及AC630X 的芯片，都要全烧录，导入fw文件后点击配置，勾选相应的档位。没有经过一拖二或一拖八工具trim过的芯片直接上板，会出现出不了盘符，及打印会乱码。

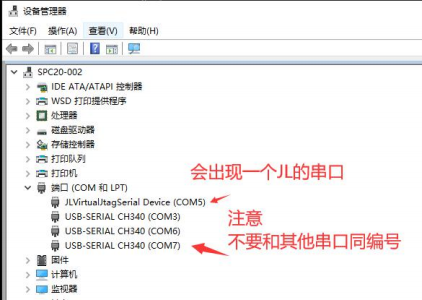

三．下载工具绑定虚拟串口

image 版权所有，侵权必究 2
参考【3分钟安装使用 USB Update V4 .0.pdf】文档

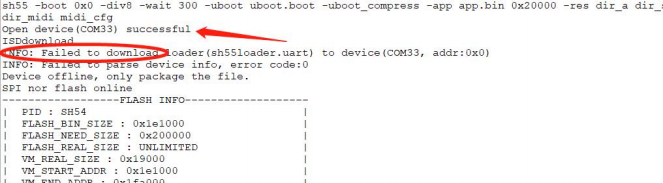

imageimage 如果一直出现此种现象，先重启电脑试试，不行再卸载设备管理器的虚拟串口，重新注册绑定串口。
注意：一个下载器绑定一台电脑的一个虚拟串口，不同下载器无法在同一台电脑共用同一个虚拟串口。

四.下载工具拨档才能让板子进升级状态

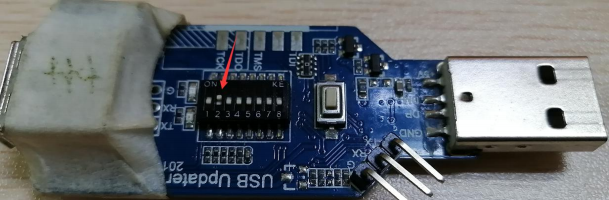

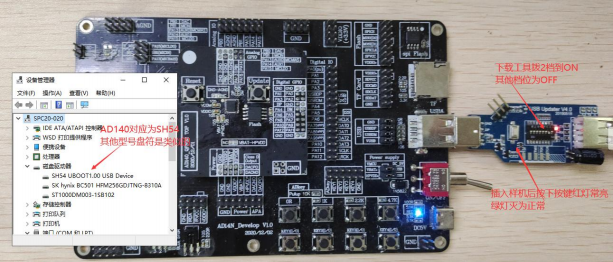

ADl40、ACl04、 AC630X，是USB下载方式，只拨第二档
image 版权所有，侵权必究 3

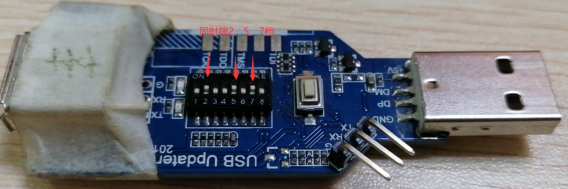

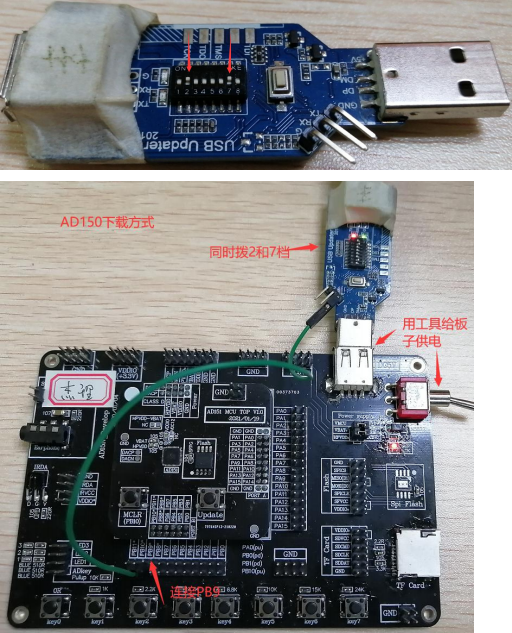

image ADl50是串口升级方式，同时拨第2和7档
image 版权所有，侵权必究 4
若使用强制升级工具V4 .0无法升级开发板请参考第一点，升级强制升级工具到最新版本。
若强制升级工具可升级开发板但无法升级样机(检查接线电路正常)，可能DM、DP脚连接外设，外设电路工作影响芯片对升级工具的通讯。建议一般情况下DP、DM保持悬空。若确实需要DP、DM连接外设，建议线路中串接 1K 电阻，升级点留在芯片管脚与 1K 电阻之间。

五.使用的key文件

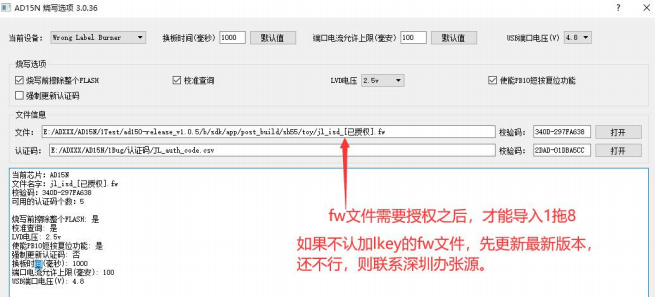

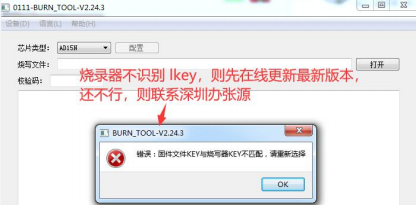

image 每家客户都有2个key文件，烧录器同时支持2个key文件，如若导不进烧录器，请联系深圳办张源。
image AC104、 AC630X使用key文件。
AD140、AD150使用lkey文件。
AD系列芯片SDK加key步骤：

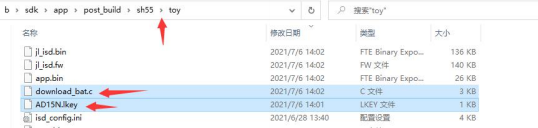

1、 先将.lkey、 key文件复制到下载目录下 AD104：..\app\post_build\sh54\mbox\
AD140：..\app\post_build\sh54\toy\
AD150：..\app\post_build\sh55\toy\

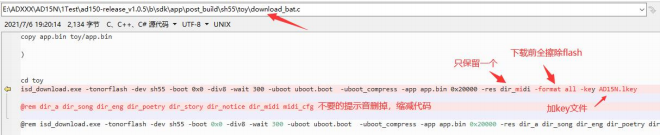

image 2、 在上图的下载目录下download_bat.c 中联接lkey文件
image 版权所有，侵权必究 5

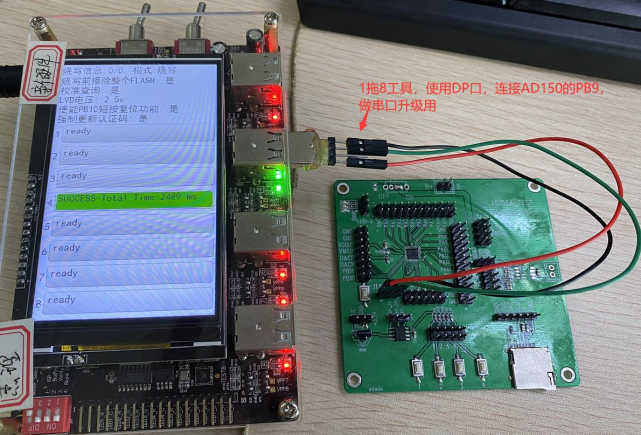

六．1拖8工具串口升级AD150

imageimage 版权所有，侵权必究 6

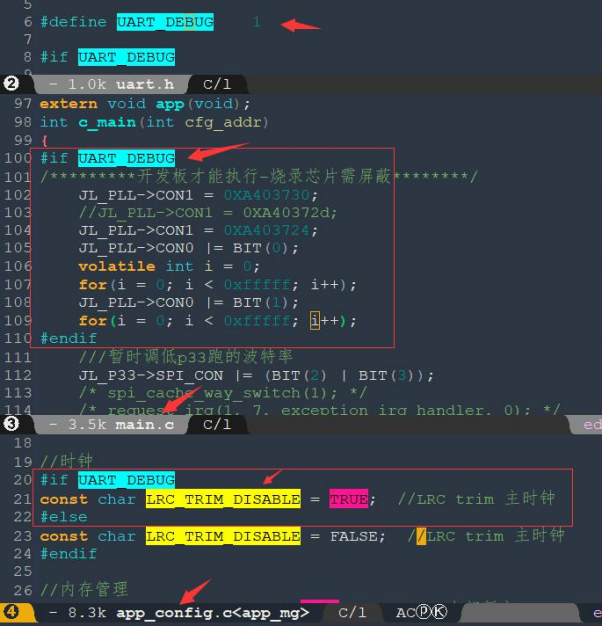

七. AD140开发板芯片没trim过 -- 烧入公版程序打印乱码处理方法

image #if UART_DEBUG
/*开发板才能执行-烧录芯片需屏蔽/
JL_PLL- >CON1 = 0XA403730;
//JL_PLL- >CON1 = 0XA40372d;
JL_PLL- >CON1 = 0XA403724;
JL_PLL- >CON0 |= BIT(0);
volatile int i = 0;
for(i = 0; i < 0xfffff; i++);
JL_PLL- >CON0 |= BIT(1);
for(i = 0; i < 0xfffff; i++);
#endif
版权所有，侵权必究 7
#if UART_DEBUG
const char LRC_TRIM_DISABLE = TRUE; //LRC trim 主时钟#else
const char LRC_TRIM_DISABLE = FALSE; //LRC trim 主时钟#endif
注意：烧录芯片的fw文件，不能包含这些修改
