产测通信说明文档

📎 原始文档：https://www.kdocs.cn/l/ceGYdjhwDc3B 产测通信说明文档

demo

【金山文档】 697N_700N_DMDP_LDOIN_UART_小牛测控_test
697N_700N_DMDP_LDOIN_UART_小牛测控_test.rar
【金山文档 | WPS云文档】可视化小牛产测demo.rar
可视化小牛产测demo.rar

使用说明

除新增附件文件外，还需要进行如下修改

串口通信方式选择：修改test.c

#define LDOIN          0 //用LDOIN的单线串口通信，波特率9600
#define USBIO          1 //用DM DP通信，波特率115200
#define UART_SOURCE  USBIO

测试接口选择小牛测控（TEST_MODE_0） test_api.c

#define TEST_MODE      TEST_MODE_0

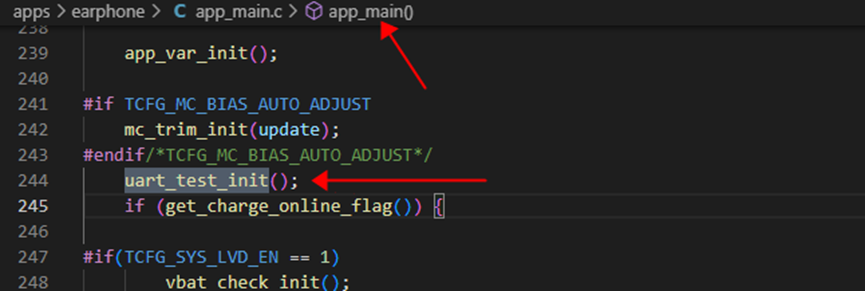

初始化仅普通SDK需要按照下图修改
使用LDOIN单线通信时还需要修改如下公版SDK不开智能充电仓的情况下，充电口是维持电压时，耳机会很快关机。
所以在耳机开机后，如果通信线是有电压的（超过400ms（根据ldo5v_keep_filter计算）的高电平），耳机就会关机。

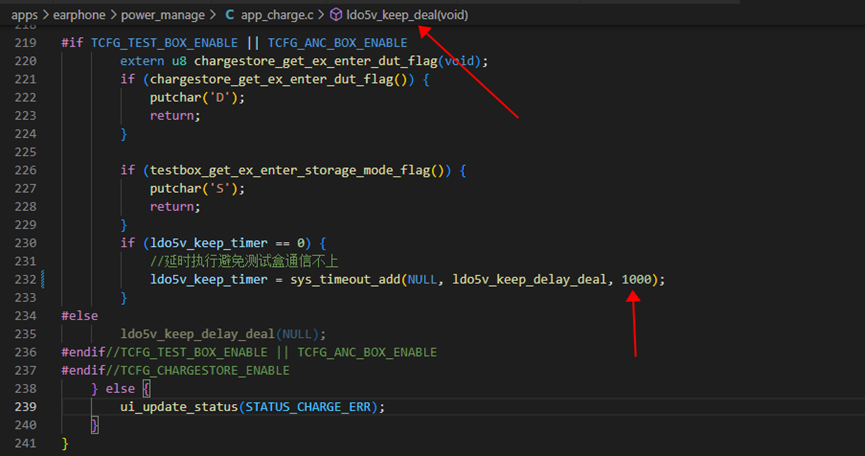

为了在这种情况下能够测试，需要加大关机的延时时间如下图，在延时时间到达之前仪器一定要发命令过来给耳机，否则耳机就会关机。具体延时时间加大到多少需要和仪器那边联调，还要兼顾耳机功能。
如果通信线在没通信时没有电压，或者开了智能充电仓，就不用改这个延时时间。

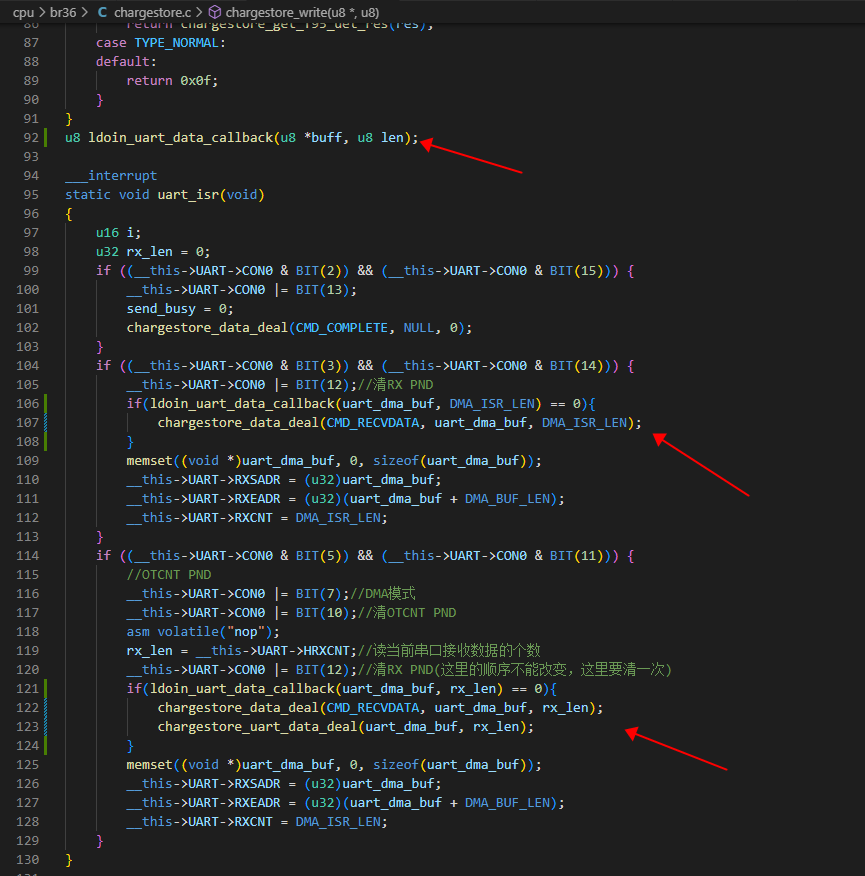

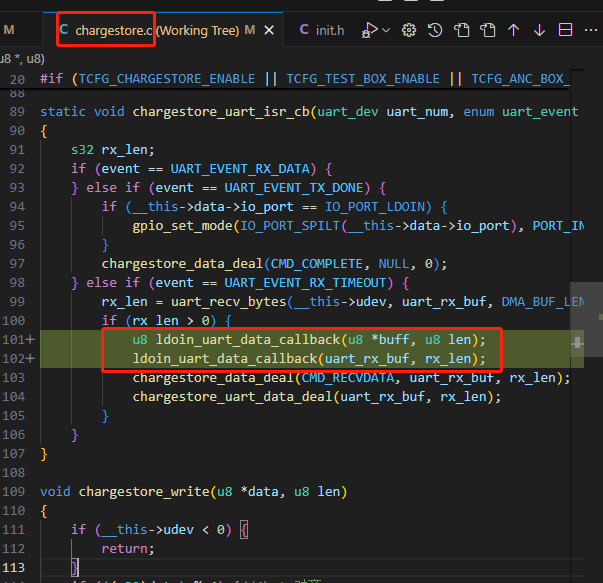

从LDOIN的串口中断获取数据，发现是测试数据就不用跑SDK的数据处理流程了
非可视化：
可视化：

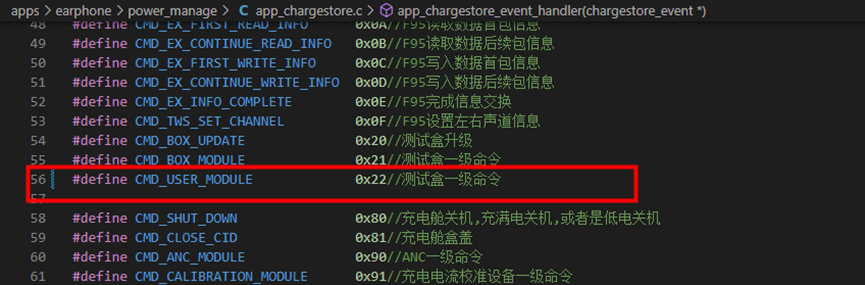

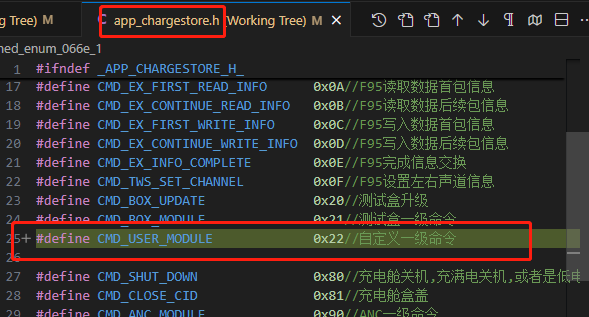

添加一个自定义的串口命令，不能跟SDK的有冲突
非可视化：
可视化：

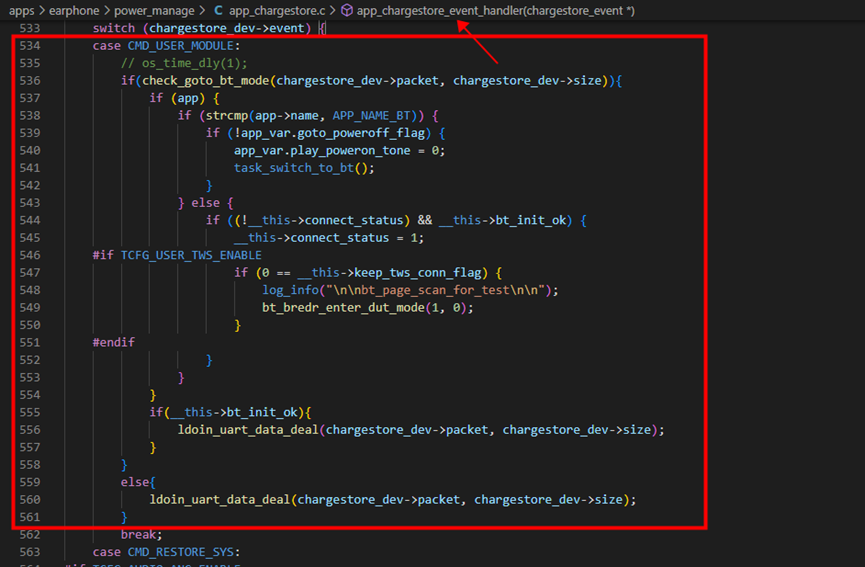

在SDK流程中添加自定义串口命令的处理函数
非可视化：

    case CMD_USER_MODULE:
        // os_time_dly(1);
       if(check_goto_bt_mode(chargestore_dev->packet,chargestore_dev->size)){
            if (app) {
                if (strcmp(app->name,APP_NAME_BT)) {
                    if(!app_var.goto_poweroff_flag) {
                        app_var.play_poweron_tone = 0;
                        task_switch_to_bt();
                    }
                } else {
                    if((!__this->connect_status) && __this->bt_init_ok) {
                       __this->connect_status = 1;
    #if     TCFG_USER_TWS_ENABLE
                        if (0 ==__this->keep_tws_conn_flag) {
                           log_info("\n\nbt_page_scan_for_test\n\n");
                            bt_bredr_enter_dut_mode(1,0);
                        }
    #endif
                    }
                }
            }
            if(__this->bt_init_ok){
               ldoin_uart_data_deal(chargestore_dev->packet,chargestore_dev->size);
            }
        }
       else{
           ldoin_uart_data_deal(chargestore_dev->packet,chargestore_dev->size);
        }
        break;

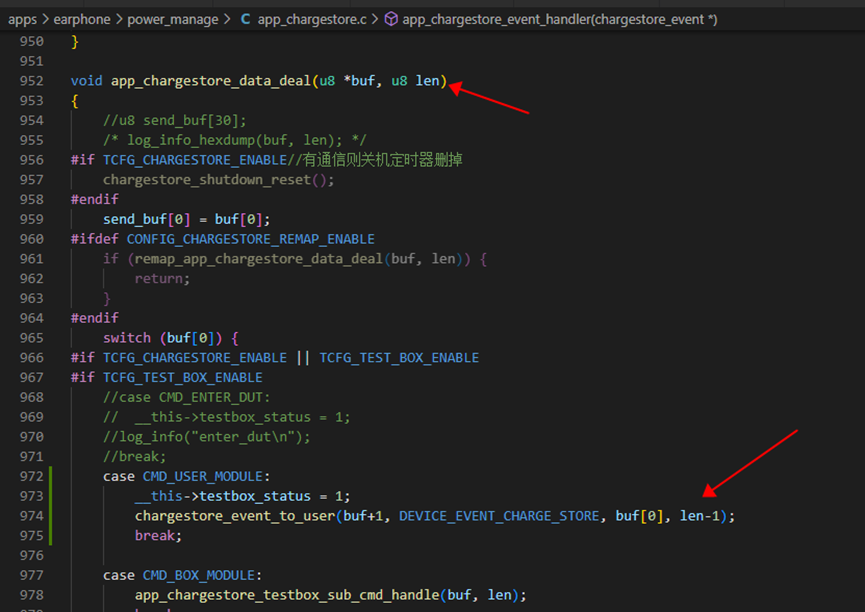

    case CMD_USER_MODULE:
       __this->testbox_status = 1;
       chargestore_event_to_user(buf+1, DEVICE_EVENT_CHARGE_STORE, buf[0],len-1);
        break;

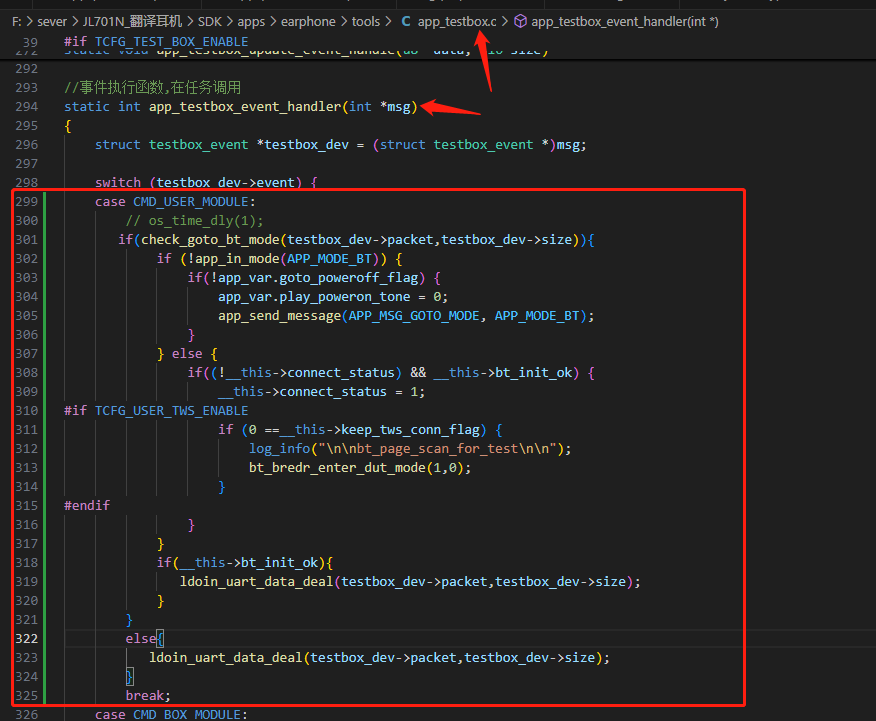

可视化：

    case CMD_USER_MODULE:
        // os_time_dly(1);
       if(check_goto_bt_mode(testbox_dev->packet,testbox_dev->size)){
            if (!app_in_mode(APP_MODE_BT)) {
                if(!app_var.goto_poweroff_flag) {
                    app_var.play_poweron_tone = 0;
                    app_send_message(APP_MSG_GOTO_MODE, APP_MODE_BT);
                }
            } else {
                if((!__this->connect_status) && __this->bt_init_ok) {
                    __this->connect_status = 1;
#if TCFG_USER_TWS_ENABLE
                    if (0 ==__this->keep_tws_conn_flag) {
                        log_info("\n\nbt_page_scan_for_test\n\n");
                        bt_bredr_enter_dut_mode(1,0);
                    }
#endif
                }
            }
            if(__this->bt_init_ok){
               ldoin_uart_data_deal(testbox_dev->packet,testbox_dev->size);
            }
        }
        else{
           ldoin_uart_data_deal(testbox_dev->packet,testbox_dev->size);
        }
        break;

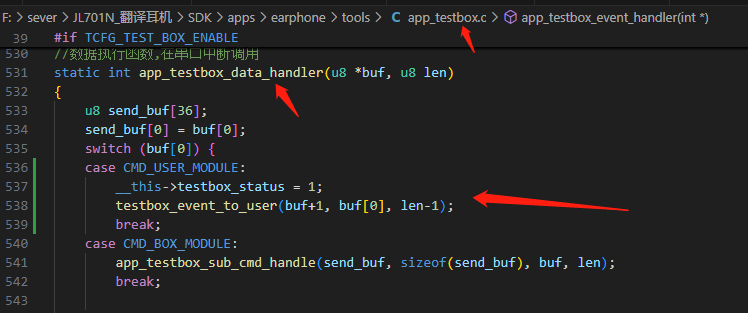

    case CMD_USER_MODULE:
        __this->testbox_status = 1;
        testbox_event_to_user(buf+1, buf[0], len-1);
        break;

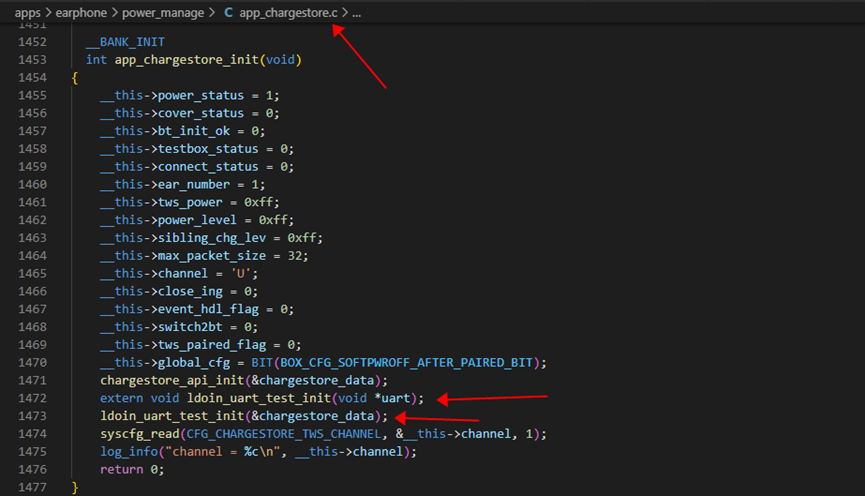

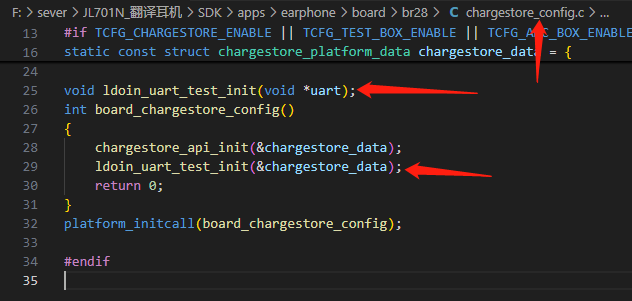

测试流程需要用到LDOIN的串口发数据，在初始化LDOIN的串口时，把LDOIN串口的接口传给测试流程，修改如下
非可视化：
可视化：

音频测试模式命令（不带任何算法）功能：将耳机的mic收到的声音从耳机喇叭输出
测试mic0：
TX

HEAD	LEN	CMD	DATA
01E0FC	0x02	0x99	01

HEAD	LEN	CMD	DATA
01E0FC	0x02	0x99	01

测试mic1：
TX

HEAD	LEN	CMD	DATA
01E0FC	0x02	0x99	02

HEAD	LEN	CMD	DATA
01E0FC	0x02	0x99	02

退出测试：
TX

HEAD	LEN	CMD	DATA
01E0FC	0x02	0x99	00

HEAD	LEN	CMD	DATA
01E0FC	0x02	0x99	00

如何适配其他设备的协议

在rx_data_analyze函数中解析协议，然后再根据协议执行做好的接口，用uart_bus->write发送串口数据。
