AD101C强制升级工具烧录下载(ad100_uart_update_tools)使用说明补充

📎 原始文档：https://www.kdocs.cn/l/cdsSZY8gaopM AD101C强制升级工具烧录下载(ad100_uart_update_tools)使用说明补充

  1. spi空片烧录

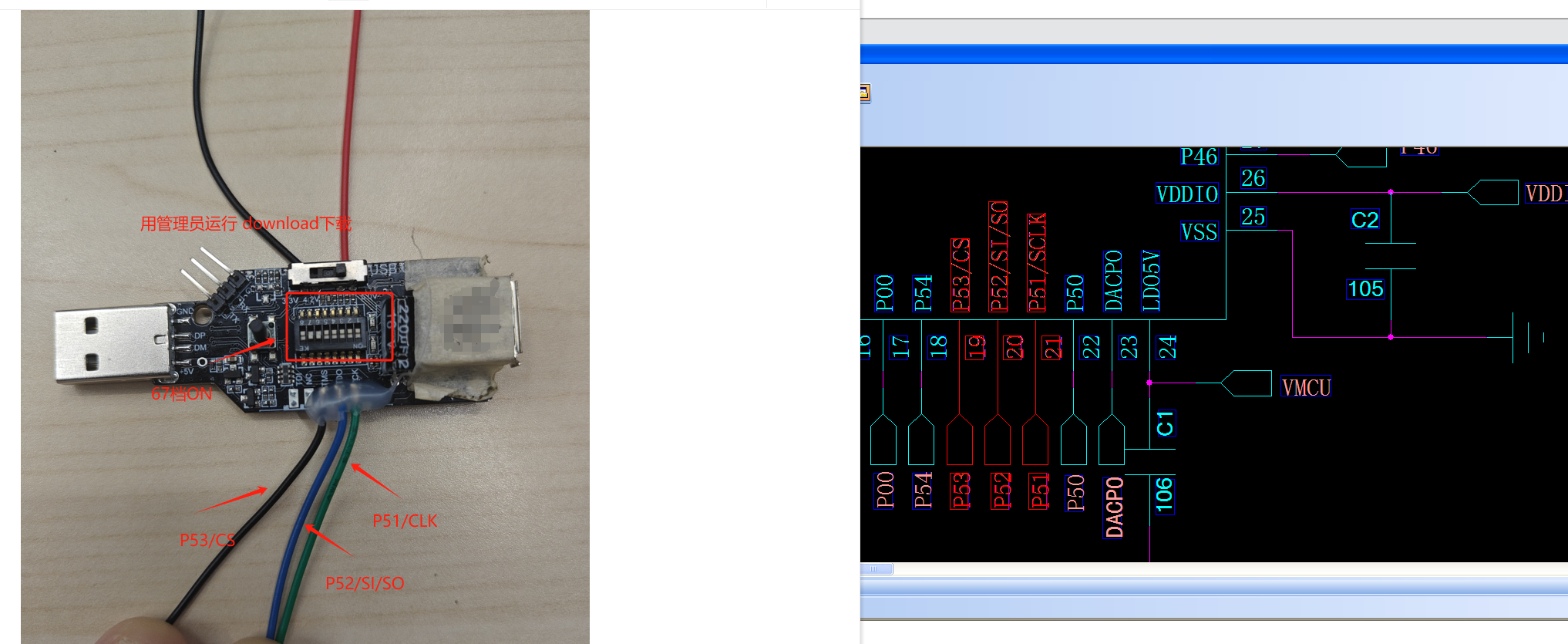

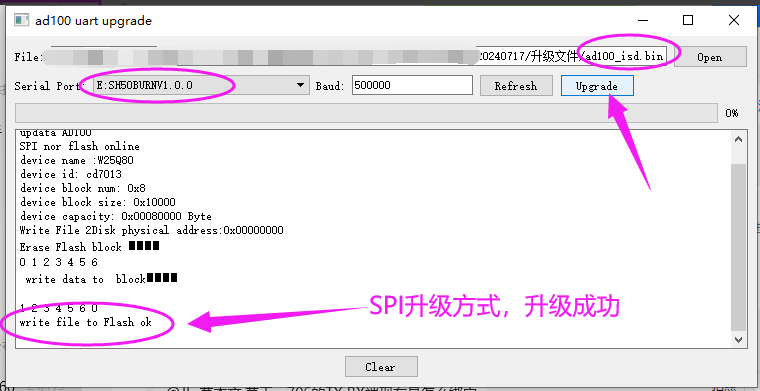

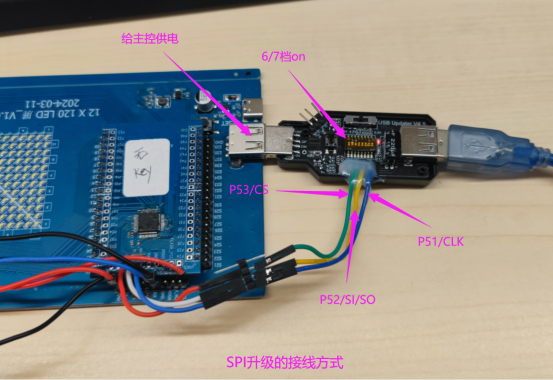

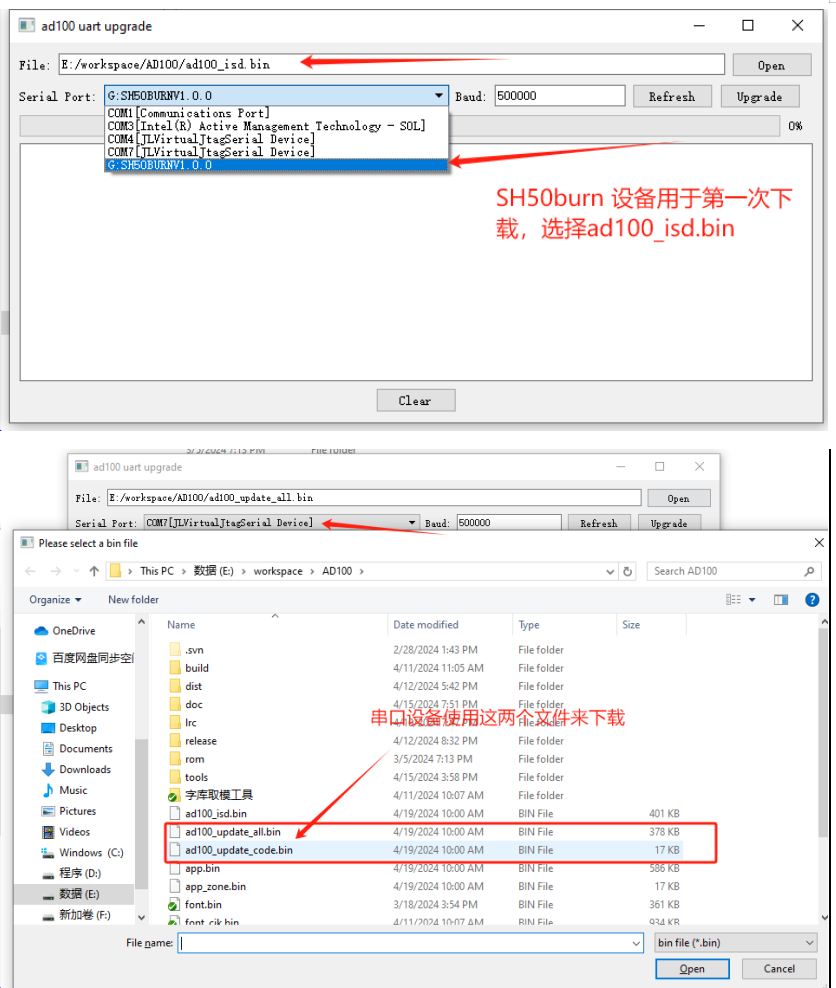

  2. 空片烧录： 按照上面截图(ad100_uart_update_tools工具资料包中的ad100_uart_update使用说明.png)， 选择SH50BURN 设备，烧录ad100_isd.bin 这种办法是 spi 烧录，芯片的三个对应的CS脚，data 脚，clk 脚 ，对应强升工具上面的spi 脚位，如下图

  3. 串口升级

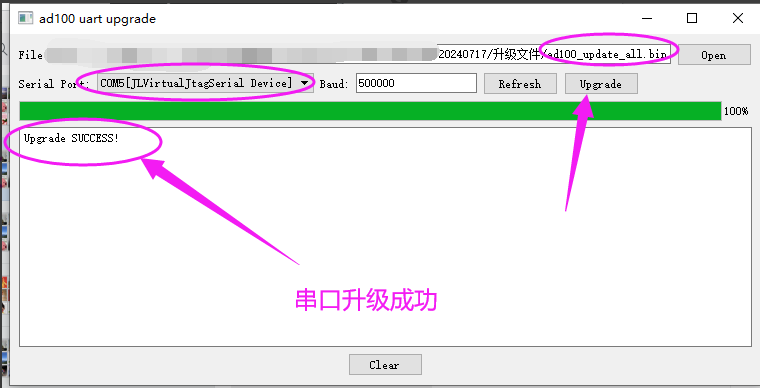

  4. 串口升级 ： 按照上面截图(ad100_uart_update_tools工具资料包中的ad100_uart_update使用说明.png)， 选择所使用的对应端口号的串口设备，烧录ad100_update_all.bin 或 ad100_update_code.bin

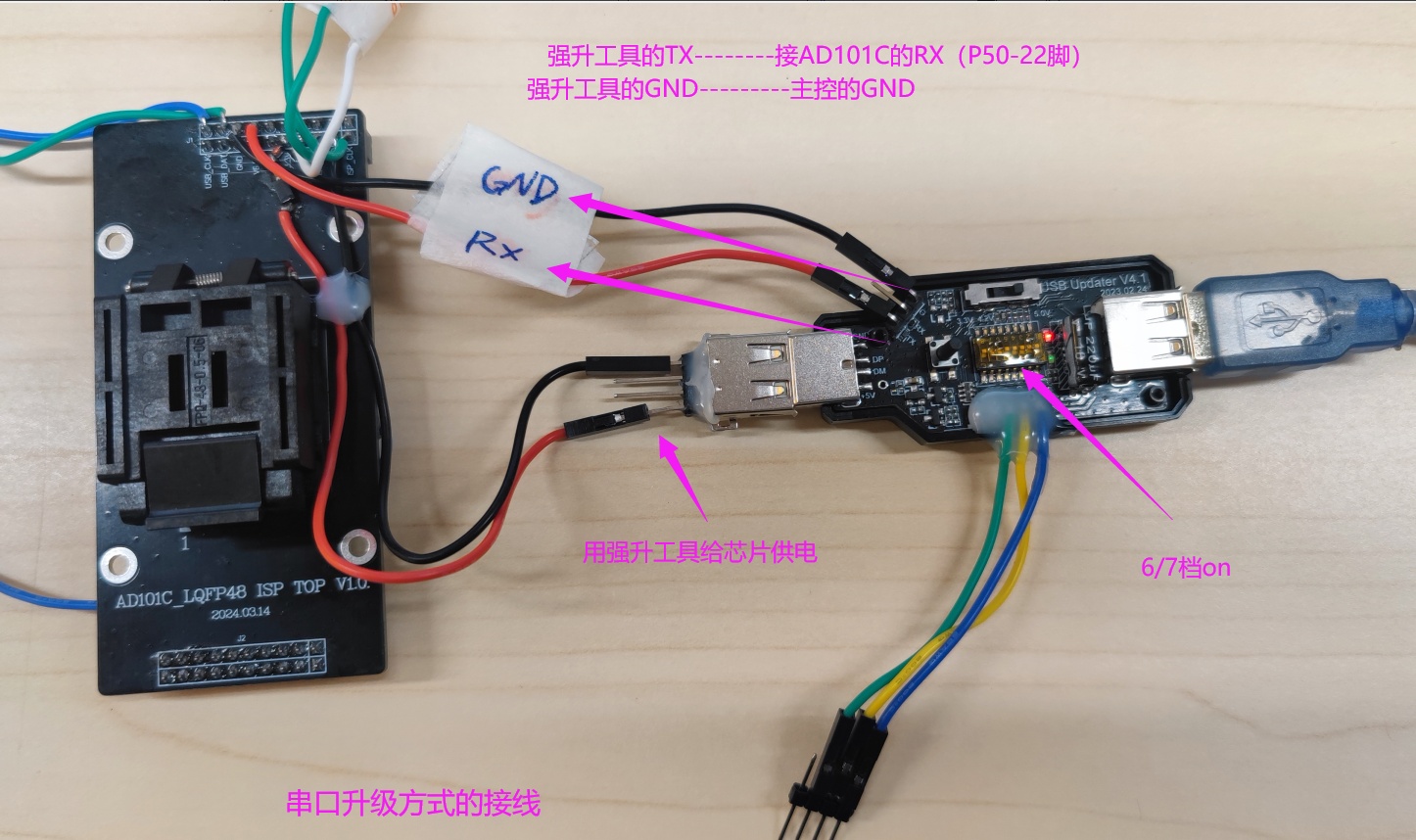

  5. 注意一定要使用 我们的强制升级工具的虚拟串口升级，因为默认仅仅是做了串口的半双工通信，而普通的串口工具(类似于CH340)是不支持半双工串口通信的。 接线方式 ：只要我们的强制升级工具的虚拟串口的TX 接入AD101的RX 脚也是可以实现升级的

  6. 若是出现使用烧写器烧录过一遍程序后，仍旧无法使用串口升级的，可以通过下列步骤debug 确保硬件接线没有问题后，供电正常，AD101C的TX 和RX 脚都焊接正常后，

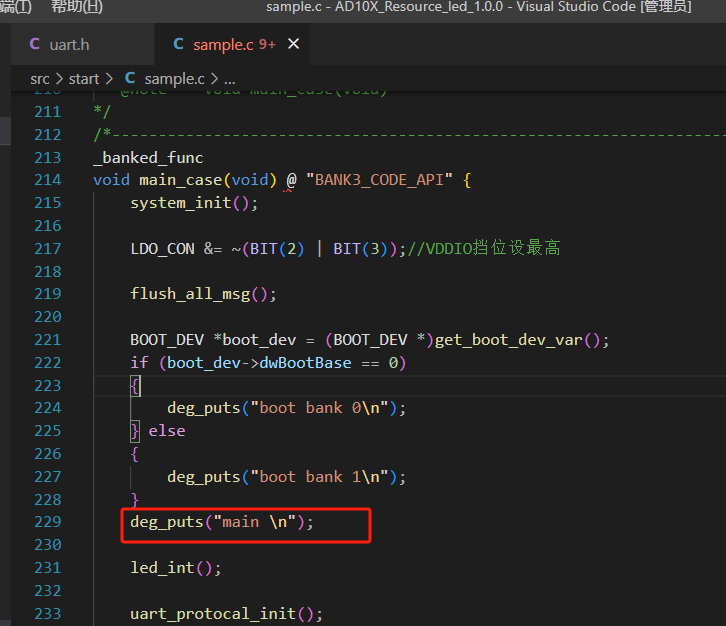

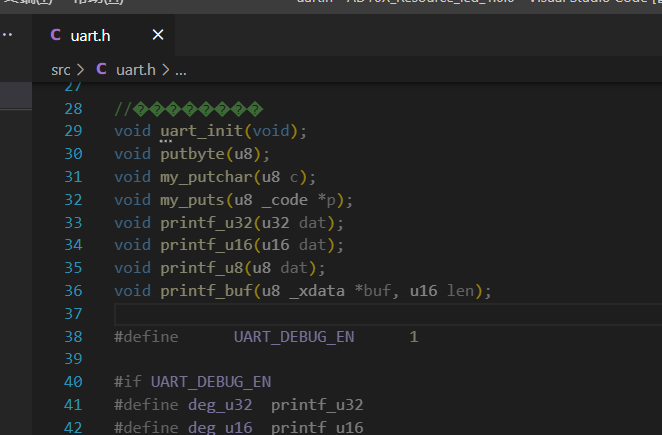

    软件可以打开串口打印debug，打开下列截图使能，AD101C的TX可以打印信息出来，波特率为500000
    image 会有简单打印出来，当看到有简单打印出来，证明芯片能正常跑起来，接下来无法串口升级，就可能是接线问题或者没有使用到我们的强制升级工具的虚拟串口作为串口工具的问题了。
