PC模式下的HID Report修改说明及解析

📎 原始文档：https://www.kdocs.cn/l/cmWyahJ0t7em PC模式下的HID Report修改说明及解析

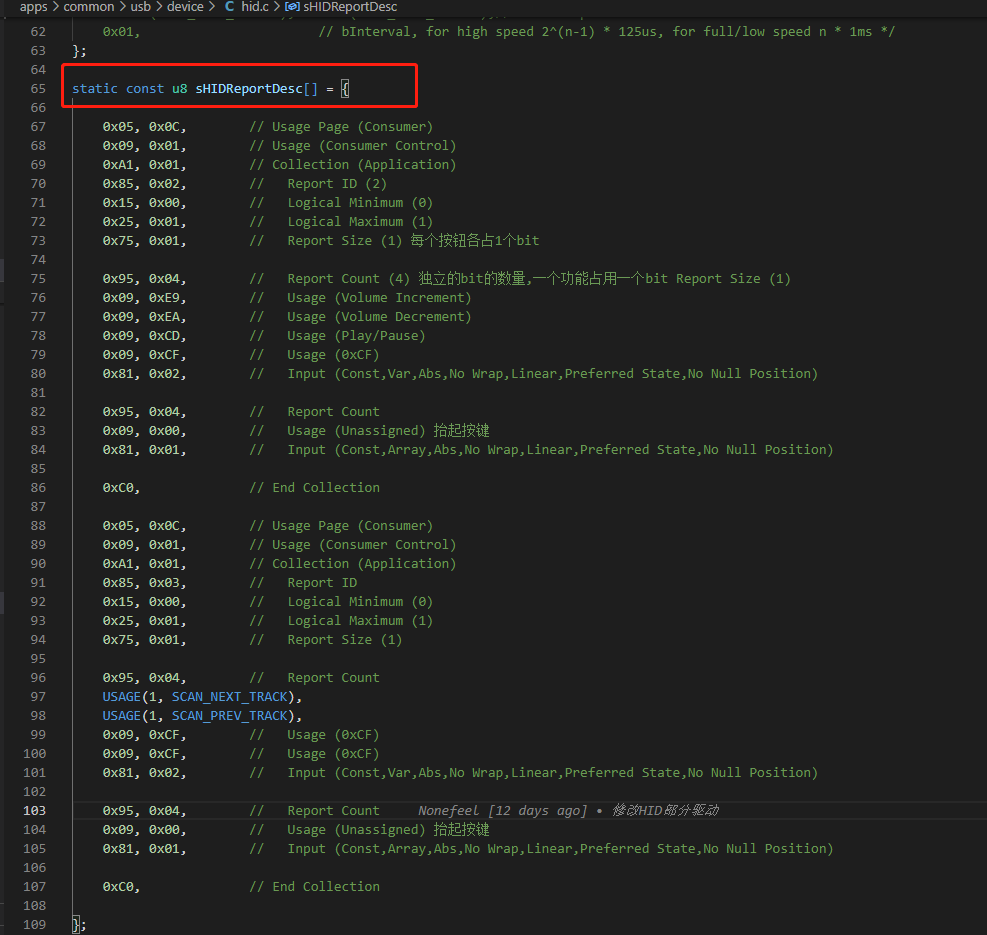

HID数组内容

内容解析

以该HID数组内容为例

HID 短条目说明

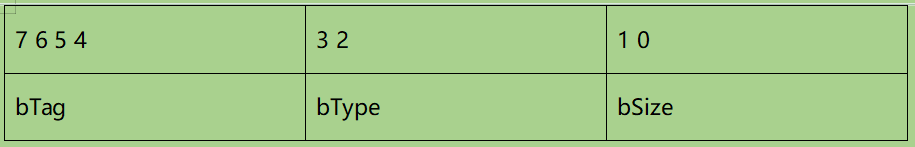

条目前缀结构如下
BIT0和BIT1表示后面所跟字节数，0-0字节，1-1字节，2-2字节，3-4字节
BIT3和BIT2表示条目类型，0-主条目，1-全局条目，2-局部条目

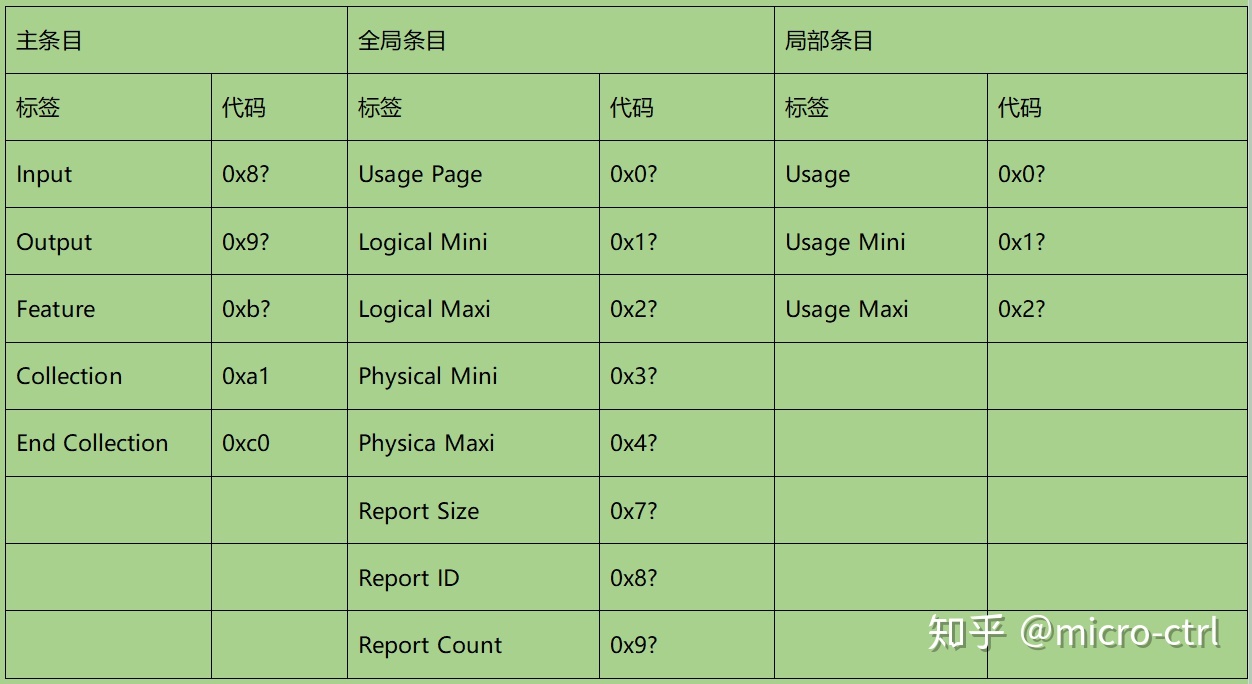

BIT4~BIT7为bTag，表示功能，具体内容如下：

Usage Page

Usage Page和Usage具体内容参考官方文档，不同内容所指定的功能和含义不同
HID Usage Tables 1.4 | USB-IF

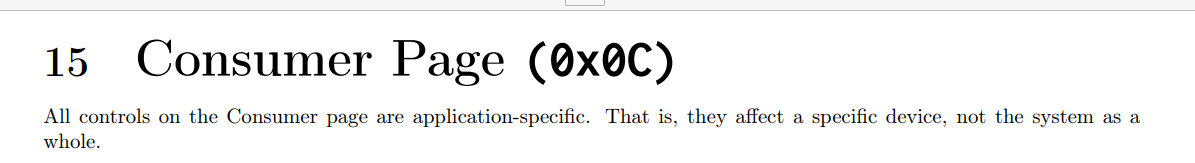

用于指定设备功能，不同的内容下包含不同内容的Usage，此处为Consumer

Usage

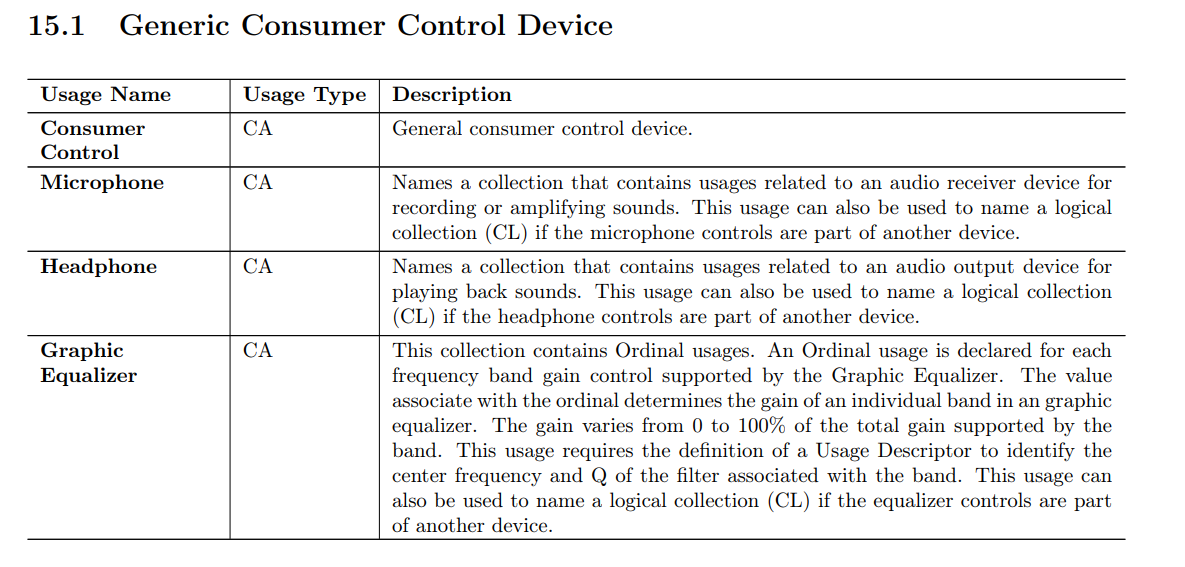

用于指定个别报表功能，不同内容下的不同BIT对应的具体功能也不同，此处为Consumer Control

表示目前Report报ID，非强制要求指定，但是要注意不能为0。
若HID Report中无指定Report ID，则发送对应的HID命令执行动作时，只需要发送内容，而不需要带上Report ID，若指定了Report ID，则发送对应的HID命令需要附带对应的Report ID。

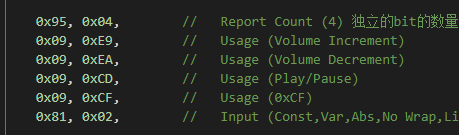

此处建议结合Report Count及键值Usage理解

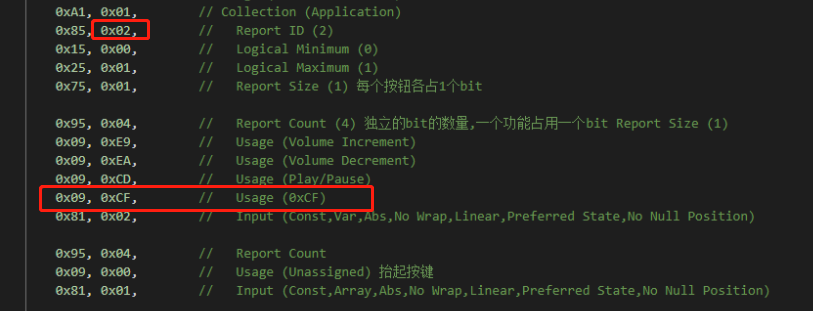

以该处举例：
若无Report ID，则要发送PP命令，只需发送如下内容：0x04
但该处的HID Report中存在相应的Report ID，为0x02，则理应要发送0x02，0x04的2bytes Buffer。
代码实现可参考如下：

USB原本的发送命令接口所存在函数进行如下函数的声明

void adapter_avctp_key_single_packer_buf_handler(u8 *hid_key, u8 len)
{
    y_printf("%s\n",__func__);
    u8 *key_buf = hid_key;
    put_buf(key_buf, len);

    usb_g_intr_write(0, KEYBOARD_HID_EP_IN, ((const u8 *)key_buf), len);
}

声明一个Buffer，填入以下内容并发送，具体发送命令原理下文的实际操作的Usage说明会解释

#define HID_LEN                     2
static u8 data[] = {0x02, 0x00, 0x00};
//此 data[1] 处表明为一个按下的PP按键起始命令, data[0] 为 report id
data[1] = 0x04;
adapter_avctp_key_single_packer_buf_handler(data, HID_LEN);
//模拟正常的实体按键操作延时
os_time_dly(2);
//表面为抬起的操作结束命令
data[1] = 0x00;
adapter_avctp_key_single_packer_buf_handler(data, HID_LEN);

在该举例的HID Report中，若要发送下一曲，则理应发送的内容为 0x03(Report ID)，0x01(键值)

HID Report生成工具

官方提供了工具可生成一个HID Report HID Descriptor Tool | USB-IF
