串口数据导出使用教程V0.2
串口数据导出使用教程
V0 .2
一、概述
默认可以导出3通路*512byte 的 PCM数据，首先打开小机的数据导出功能，配置需要导出的数据流，连接Auto_test 串口接收板（插SD卡），等待数据写入完成后，用读卡器插入电脑，打开rec_tool上位机，将卡扇区数据转成对应的raw格式音频文件。
二、 小机软件配置
1、 对应的 board. h定义AUDIO_PCM_DEBUG 则表示打开串口数据导出功能（注意：串口有没有被其他地方占用。）
2、 在uartPcmSender.c配置小机串口TX IO

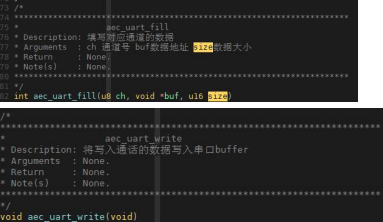

3、 配置需要导出的数据流
用法如下，一般每个通道为512byte，可发送三条通道

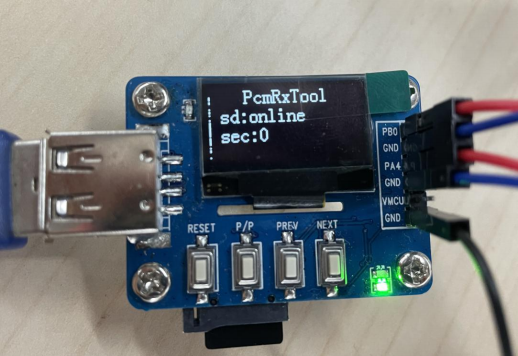

三、 串口接收板使用教程
| 绿灯亮 | SD卡在线， 同时小屏幕显示sd:online |
|---|---|
| 蓝灯亮 | 读/写卡异常，需插拔SD卡或重新上电 |
| PB0 | 串口接收板log输出，波特率为1M。可不接，检查小板是否正常工作时才用。 |
| PA4 | 串口接收板数据接收口，连接需要导出数据的样机的数据发送IO |
| VMCU | 供电口/或者usb供电 |
四、卡内扇区数据raw 格式装换
1、 执行rec_tool/rwsp. bat

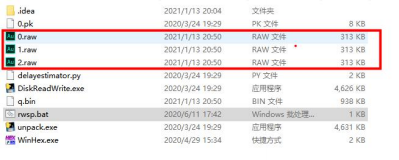

2、 输入生成音频文件的时间长度（单位：秒）， 以及SD卡所在的盘符，按回车即可在同级目录下生成对应通道的0. raw/ 1. raw/2. raw
