通话音频自定义写卡分析（可视化）

📎 原始文档：https://www.kdocs.cn/l/cqPZyjL0TijO 通话音频自定义写卡分析（可视化）

背景

客户反馈拨打10086等运营商的电话时，耳机端会听到某个字存在破音的现象。把通话下行的音频通路bypass某个节点后，就不会有该现象。因此，我们想要把经过该节点前后的音频数据以写卡的方式导出来分析。

添加写卡流程

添加写卡节点

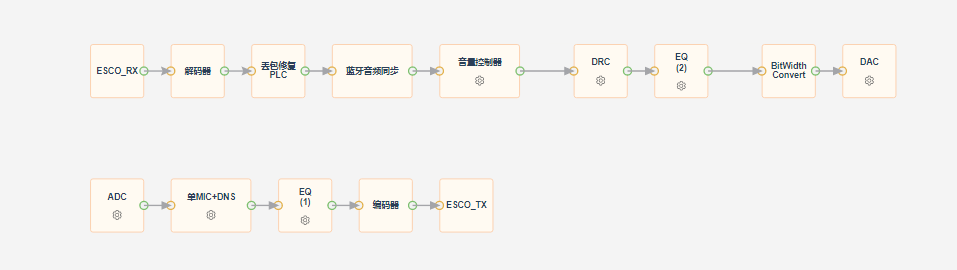

修改前：

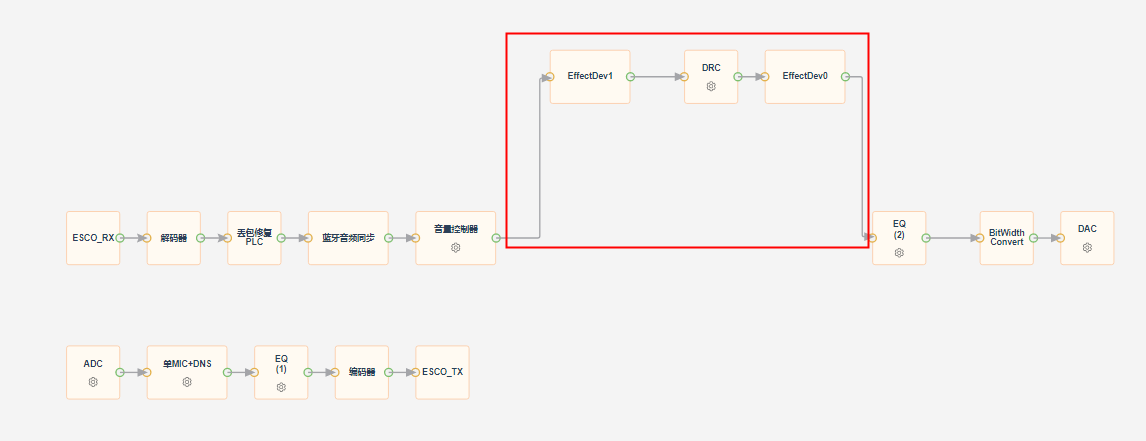

image 修改后：

修改代码

以单MIC 通话为例

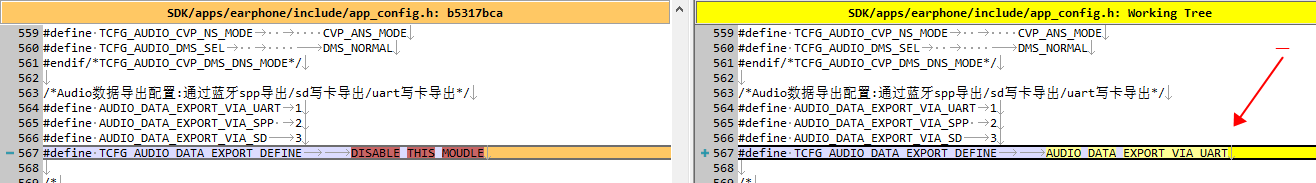

（1）使能PCM串口导出功能

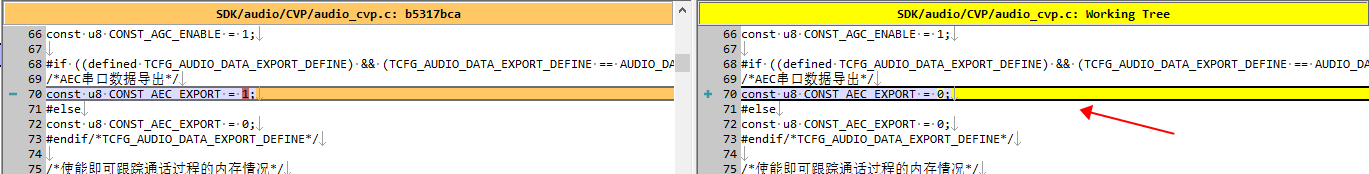

image （2）把默认的写卡流程的使能关闭

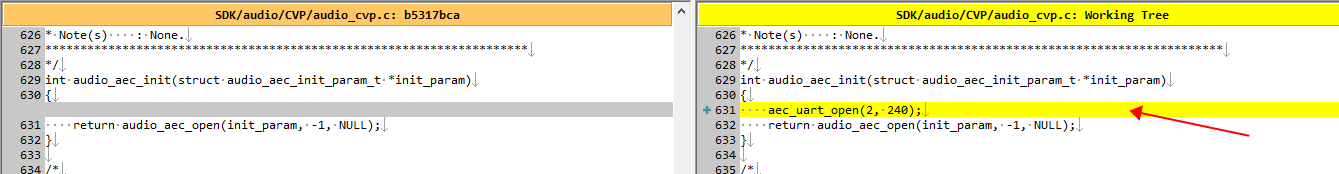

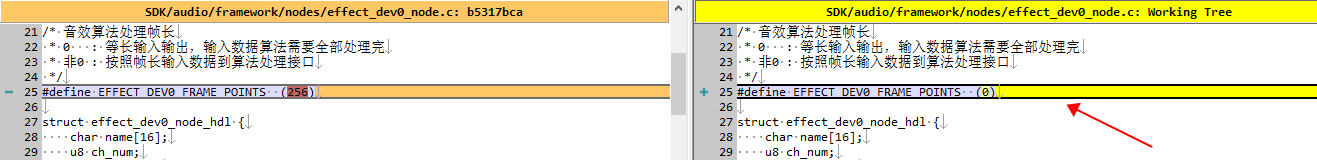

image （3）初始化pcm写卡的通道数和每个通道的数据长度，由添加写卡节点可知，我只想获取DRC节点前后的音频数据，此处通道数设为2即可，长度则根据下行数据的长度设置即可。

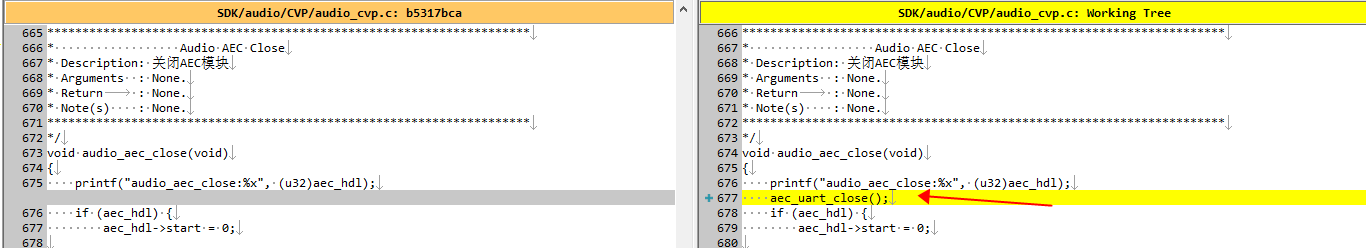

image （4）通话音频结束时关闭写卡流程

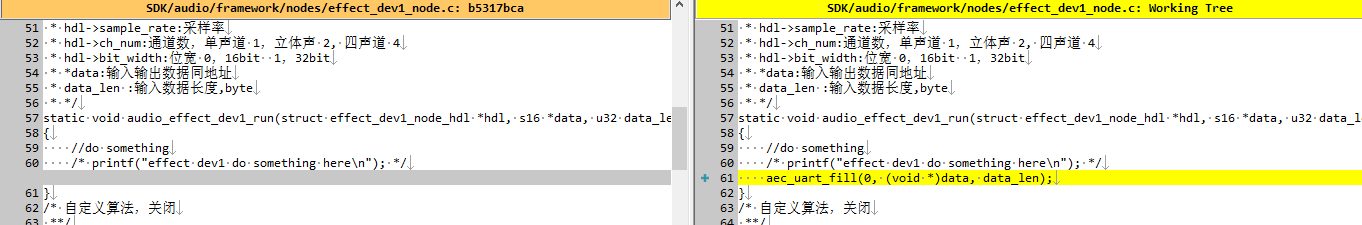

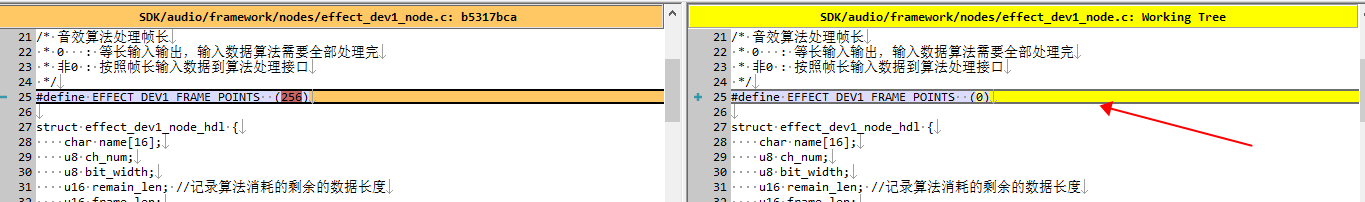

image （5）将effect_dev1节点的数据填入通道0

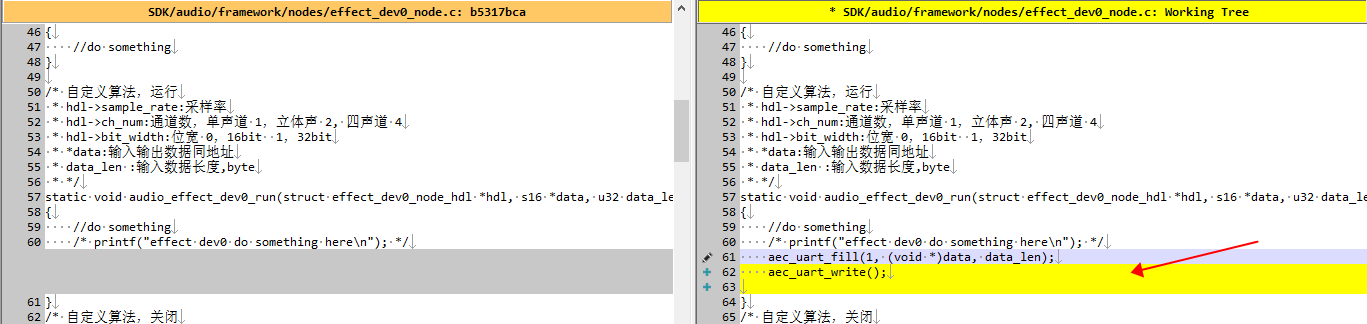

image （6）将effect_dev0节点的数据填入通道1，并将数据写入串口


设置写卡工具

（1）根据修改代码可知，需要将写卡工具的通道设为2，len设为240。

写卡结果

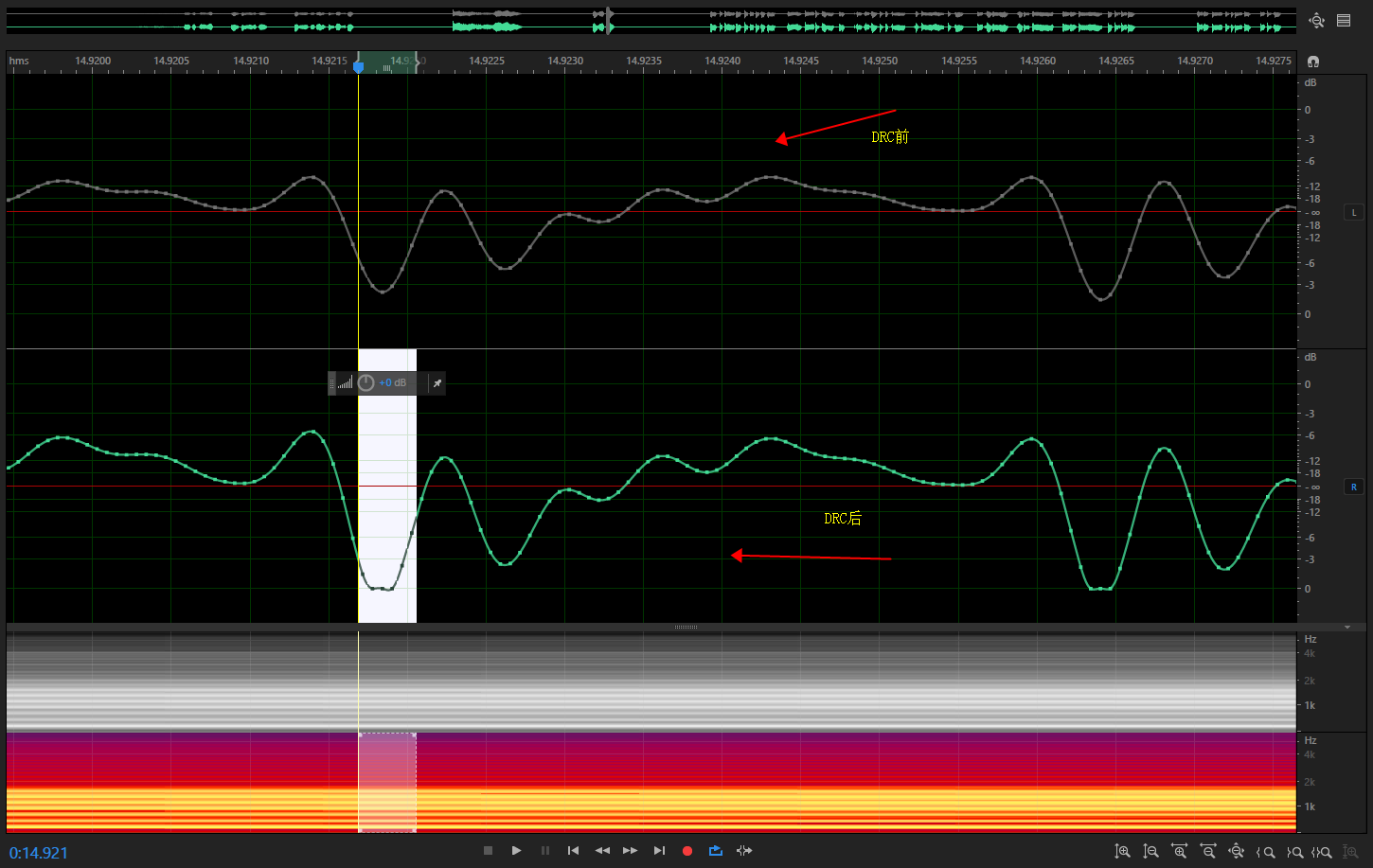

将写卡输出的两段音频数据用AU打开进行对比，可知客户利用DRC增益对数据进行放大，导致数据失真。

CVP V3上行通话写卡注意事项

数据长度：
512
通道数量：
单mic算法 3通道
2mic算法 4通道
3mic算法 5通道
