无晶振详细设计说明书

Zhuhai Jieli Technologyco.,LTD

版权所有，未经许可，禁止外传

版权所有，侵权必究 1
地址：广东省珠海市香洲区南屏科技园科兴路333号邮编：519015
电话：0756-6313088 传真：0756-6313081
网站：www.zh-jieli.com

修改记录

版本	更新日期	描述
V1.0	2021/3/1	初稿
V1.1	2021/4/23	添加支持AC632N
V1.2	2021/6/9	添加支持AC638N
V1.3	2021/9/13	补充描述lrc trim需要

版权所有，侵权必究 2
1.概述...............................................................................................................................................................................4
1.1.编写目的........................................................................................................................................................... 4
2.板卡相关选择及板级配置.......................................................................................................................................... 4
2.1.1.时钟源选择............................................................................................................................................4
2.1.2. ini文件配置........................................................................................................................................... 4
2.1.3. uboot文件的选择.................................................................................................................................. 5
3.硬件相关注意事项.......................................................................................................................................................5

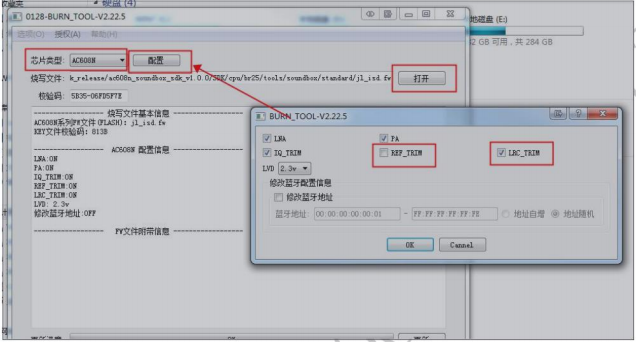

3.1.需要使用烧写工具trim一下.......................................................................................................................... 5

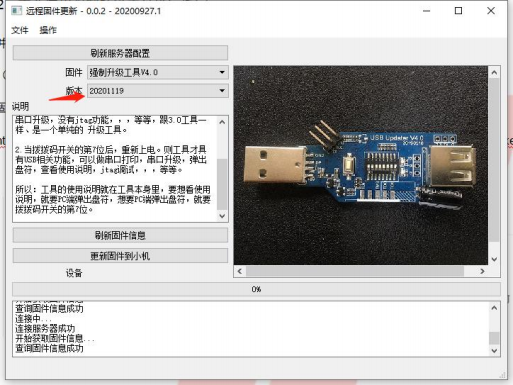

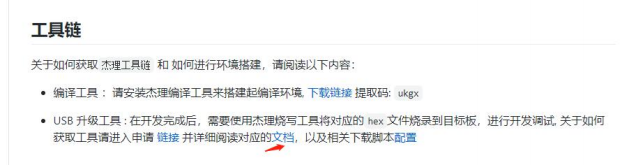

3.2.需要使用强制升级工具进行烧写...................................................................................................................7

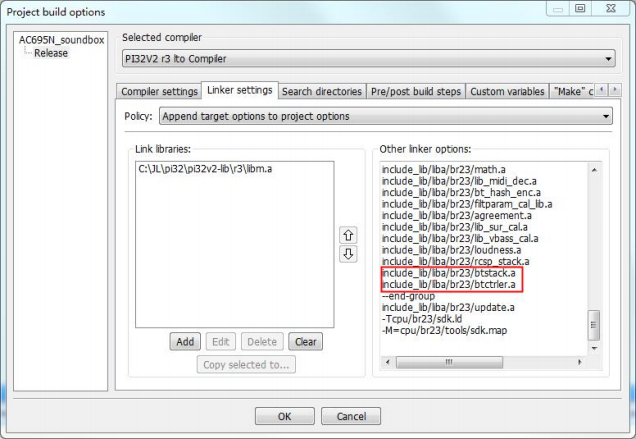

3.3.代码和ram资源优化.......................................................................................................................................8
版权所有，侵权必究 3

1.概述

1.1.编写目的

该文档基于AC630N_bt_data_transfer_sdk_release_v0 .9.1及其以上版本来实现无晶振的MCU相关功能开发，方便用户在对应的工程上自行开发使用，也为相关SDK 的无晶振开发提供借鉴思路。

2.板卡相关选择及板级配置

目前支持的板级： br25、br23、br30、bd19、br34
目前支持的芯片： AC636N、 AC635N、AC637N、 AC632N、 AC638N
该模式下AC637N不支持usb功能
注意：无晶振使用方式下，不支持蓝牙和2 .4G等无线传输方式使用。

2.1.1. 时钟源选择

由于是无晶振，所以选择RCL为时钟源

2.1.2. ini文件配置

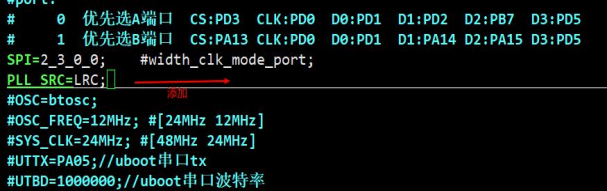

下载目录isd_config.ini文件添加配置项：PLL_SRC=LRC
版权所有，侵权必究 4
地址：广东省珠海市香洲区南屏科技园科兴路333号邮编：519015
电话：0756-6313088 传真：0756-6313081
网站：www.zh-jieli.com

2.1.3. uboot文件的选择

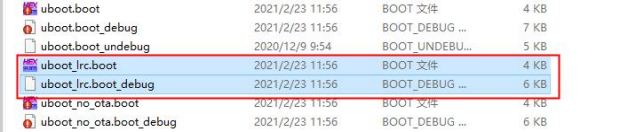

AC636N、 AC696N系列芯片，免晶振方案下载目录的uboot文件要使用带 “lrc”字眼的uboot文件，如 uboot_lrc_.boot，uboot_lrc.boot_debug这两个文件。删除旧的uboot.boot，拷贝uboot_lrc_.boot文件，粘贴为新的uboot.boot。
而其他系列的芯片，免晶振方案下载目录的uboot文件是通用的，不需要专门的lrc uboot文件。
