产测工具功能使用介绍

Rev 1.0.0 —— 2023年11月15号
珠海市杰理科技股份有限公司 Zhuhai Jieli Technology Co.,LTD 版权所有，未经许可，禁止外传
目录
一、 实物图............................................................................................................................................................ 4
二、供电.................................................................................................................................................................. 4
三、功能介绍.......................................................................................................................................................... 4
1.DUPLEX SDK绑定配对功能............................................................................................................................. 4
1.1 功能介绍.........................................................................4
1.2 使用说明......................................................................... 5
2.测试DUPLEX SDK硬件MIC，喇叭，USB是否正常...................................................................................... 5
2.1 功能介绍......................................................................... 5
2.2 使用说明........................................................................ 5
3.测试 1T1和2T1 SDK无线话筒接收端是否正常.........................................................................................6
3.1 功能介绍.........................................................................6
3.2 使用说明.........................................................................6

修改日志

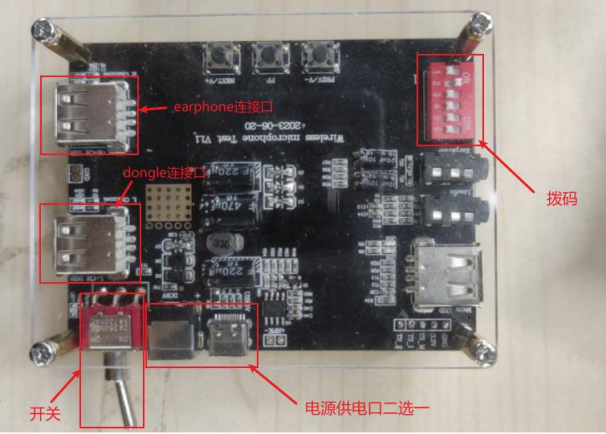

一、 实物图

二、供电

可适用实物图右上角DC9V或者TYPE-C 口供电，将测试板接上电源后，将实物图右侧的开关打开上电。

三、 功能介绍

1.DUPLEX SDK绑定配对功能

1.1 功能介绍

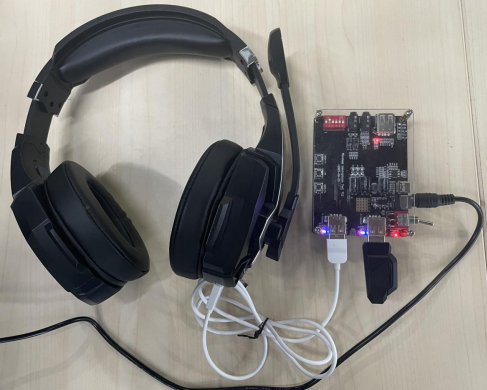

绑定配对原理是通过产测工具，交换earphone和dongle 的MAC地址，写入到对方的VM 区，实现绑定配对的效果。防止出厂配对时，不同测试工位之间产品乱连的情况。该功能是利用DM，DP脚来进行通信的，所以需要样机本身带有usb 口。该功能需要软件按照文档 《产测工具功能软件修改说明》进行修改。绑定配对成功示意图如下：

1.2 使用说明

需要将拨码 2 拨到 on 状态， 即可进入绑定配对功能，进入绑定配对功能时， L_Channel和 R_Channel 的红灯都会闪烁，earphone必须插入R_Channel， dongle必须插入L_Channel,插入需要进行绑定的earphone和dongle 的时候，产测工具检测到设备已经上线，则红灯会变成常亮的状态，当插入的dongle和earphone完成绑定之后， L_Channel和R_Channel 的红蓝灯会常亮，并有配对成功的提示音播报，配对完成之后，可以同时测试duplex SDK硬件MIC，喇叭，USB是否正常，测试完成之后，默认的软件流程拔出earphone 的时候，会自动关机。
注：使用单端绑定功能完成绑定之后，需要先将dongle端优先拔出,再拔earphone，避免dongle 端在已绑定的earphone拔出关机的时候，配对上其他earphone，导致错误配对的情况。

2.测试DUPLEX SDK硬件MIC，喇叭，USB是否正常

2.1 功能介绍

dongle插入产测工具L_Channel 的USB 口， earphone开机连上dongle，对着earphone 的mic 喊话，数据会通过无线和usb 的方式发给产测工具，产测工具再将mic 的数据拷贝到usb下行数据中，再通过usb和无线的方式，回传给earphone,并从earphone 的喇叭播放出来， 以此达到测试样机的mic,喇叭已经USB是否正常的功能。

2.2 使用说明

所有拨码都需要拨到非on 的状态，将dongle插入L_Channel 的usb 口即可，测试人员戴上 earphone，连接上dongle，喊话的时候，就能从喇叭中听到自己说话的声音。

3.测试 1T1和2T1 SDK无线话筒接收端是否正常

3.1 功能介绍

进入无线话筒接收端功能测试时，产测工具是作为一个发射器，可以连接上无数个接收器。产测工具可以选择连接手机蓝牙，SD卡，U盘，LINEIN作为输入音源，将音频发射到接收器，在接收器上播放出来， 以此来验证接收器的无线连接和喇叭输出是否正常，并且测试板本身也会将音频输出到本地喇叭或者耳机孔。该功能需要软件按照文档 《产测工具功能软件修改说明》进行修改。

3.2 使用说明

（1）产测工具上面的按键是用来控制音频输入的，KEY1 是暂停播放，KEY2 和 KEY3 是上下曲和加减音量。
（2）拨码4用于选择要连接1T1或者2T1 的接收器。
（3）将拨码 4 拨到 on 状态，进入 1T1 测试模式，实物图右侧的 L_Channel 和 R_Channel 的红灯都会常亮。
（4）将拨码 4 拨到非 on 状态，则进入 2T1 测试模式，实物图右侧的 L_Channel 的蓝灯会常亮。

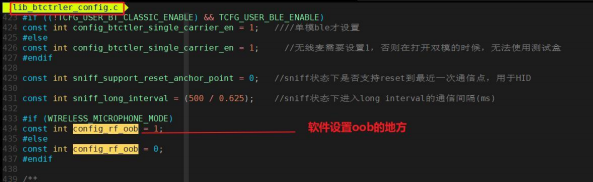

（5）拨码5,6用于选择oob，需要和软件设置的 oob 对应上。
