AC695N_使用AD10X灯板（不带flash）说明

📎 原始文档：https://www.kdocs.cn/l/cnrSkIL9AwVi

AC695N_使用AD10X灯板（不带flash）说明

本文档旨在指导客户AC695N_使用AD10X灯板（不带flash）的使用说明
注： 1. AD10x默认串口波特率配置为500000，以实际为准

2.全功能完整灯板功能代码量大约33K，其中字库解析代码量2K左右

一、AC695N SDK配置说明

1.使能歌词显示功能，board_ac695x_demo_cfg.h文件配置

（1） TCFG_LRC_LYRICS_ENABLE 为本地歌词解析需要打开的配置，usb、 sd卡播歌时需要打开
（2）LED_LYRICS_ENABLE 为歌词显示配置，作用是将获取的歌词编码转换成字符点阵用来推屏
（3） CONFIG_UI_STYLE配置用以区分UI显示格式

2. AC695N与AD10X 串口通讯协议使能，app_config.h文件配置

打开该配置使能串口协议
3. isd_config.ini 中配置歌词存放区域，当解析播歌设备中的歌词文件时，歌词信息需要保存到flash 时则需要配置isd_config.ini如下图，此时需要将LRC_ENABLE_SAVE_LABEL_TO_FLASH配置使能，当不使能LRC_ENABLE_SAVE_LABEL_TO_FLASH，isd_config.ini 中不需要配置歌词存放区域
配置完成后AC695N 解析完生成字符点阵buf后，通过串口发送给AD10X驱动显示 4、配置是否在AC695N端解析字库
UI_LED_LRC_DECODE_FONT配置是否在AC695N端解析字库，置 1表示在AC695N端解析字库，将解析完的点阵buf通过串口发给AD10X直接驱动显示；
置0 时表示不在AC695N端解析字库，只将字符串发给AD10X，在AD10X端进行字库解析，然后再通过AD10X驱动显示；
注意的是，如果AD10X不带flash，则必须在将UI_LED_LRC_DECODE_FONT置1；此外，AD10X_WITHOUT_FLASH这个宏是当AD10X不带falsh 时需要置 1，反之则置0

二、AD10x不带flash版本介绍

1、AC695N下载完程序上电后，在AC695端进行播歌，歌词会通过串口发送给AD10x进行驱动显示，AC695和AD10x 的串口接线为：AC695N 的PA3接AD10x 的p50，AC695N端io可在 uart_update_master.c 中更改，如下图，请注意AD10x暂不支持修改IO
2、AD10x不带flash版本需要在灯板显示前先将AD10x 的代码从AC695N通过spi推到AD10x 运行，具体步骤如下：

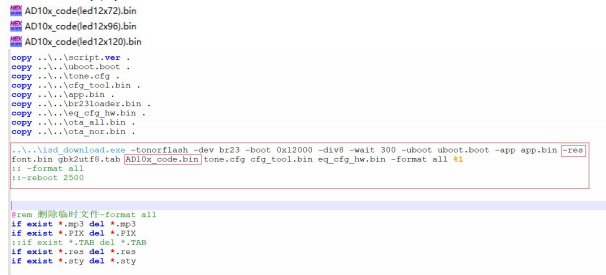

（1）AD10x_code(bin)文件夹有三份AD10x_code.bin分别对应点阵屏12x120，12x96，12x72。根据自身需求选择使用的bin文件放到res 区进行下载，如下图（以 12X120为例，选择其他的需要修改红框的led12X120），将以下三个文件中需要的代码文件改为AD10x_code.bin，放到SDK工程的cpu\br23\tools\download\standard 目录下，在cpu\br23\tools\download\standard\download.bat 中将 AD10x_code.bin放到res 区进行下载，操作如下图

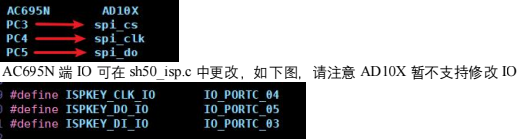

（2）AC695N上电时调用sh50_isp_up_code()接口将代码推到AD10x（AC695N程序默认已调用）， AC695N和AD10X 的接线如下图

三、修改led灯板的分辨率说明

1. AC695N led灯板宽高配置

这两个配置led灯板的宽高，代码根据这两个宏适配最终合成的字符点阵大小，注意这里 LED_HEIGHT不能小于字号，否则显示不完整

2. AD10X设置

（1）AD10x_code(bin)文件夹共有三份AD10x_code.bin分别对应点阵屏 12x120，12x96，12x72，参照上面第二点 AD10x不带flash版本介绍进行修改

四、gbk2utf8.tab文件下载

程序运行时，如果读取到gbk编码的歌词文件需要通过该文件转换成utf8格式才能显示

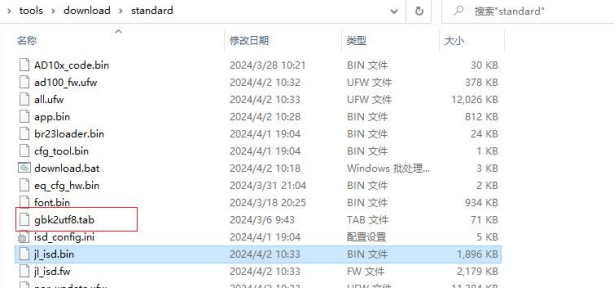

（1）该文件在AC695N的cpu\br23\tools\download\standard目录下，

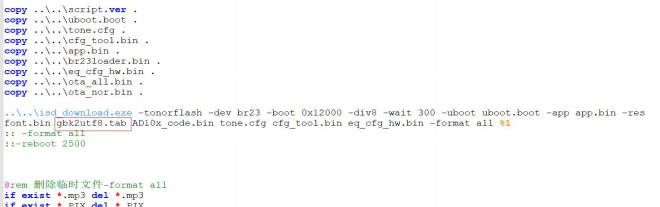

（2）修改cpu\br23\tools\download\standard\download. bat，将其下载到res区，具体操作如下图

五、big5_utf8.tab文件下载

程序运行时， big 5 编码的歌词文件需要通过该文件转换成utf8格式才能显示，需要将 big5_utf8.tab下载到flash
（1）该文件在AC695N的cpu\br23\tools\download\standard目录下，
（2）修改cpu\br23\tools\download\standard\download. bat，将其下载到res区，具体操作如下图

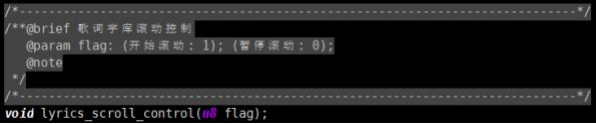

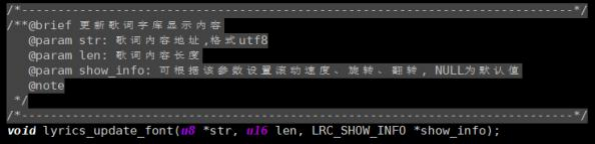

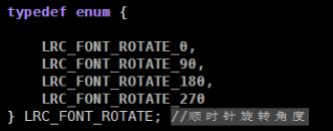

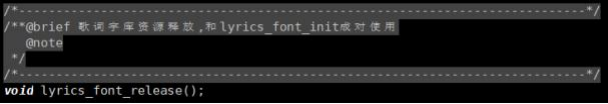

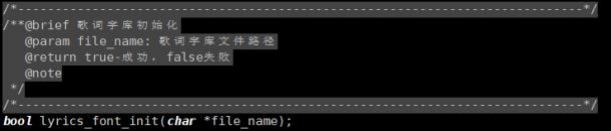

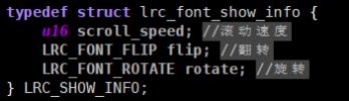

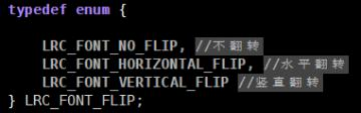

六、字库文件下载说明

字库文件名：font.bin

1、AC695N字库文件下载

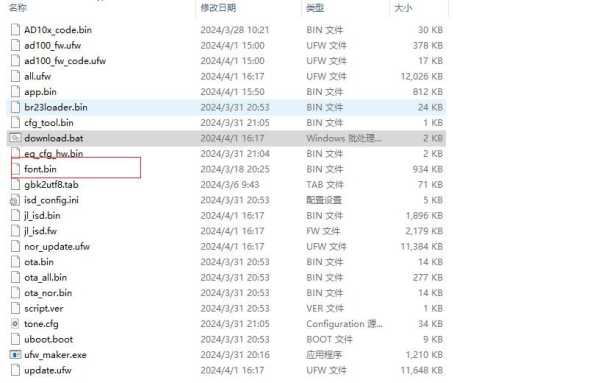

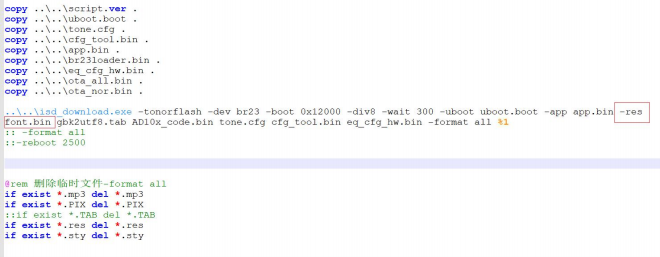

将font.bin放到AC695N SDK的cpu\br23\tools\download\standard\download下载目录(和download.bat 同一路径下)，修改cpu\br23\tools\download\standard\download\download.bat，将font.bin放到res 区，如下图
