光纤、铜轴、HDMI硬件电路设计指南

📎 原始文档：https://www.kdocs.cn/l/cg4JraVyduoj 光纤、铜轴、HDMI硬件电路设计指南

一、硬件设计

spdif（Sony/Philips Digital Interface）音频接口包含一个 mater 和 slave；master 和 slave 各有一个 IO 和外部进行通讯。

1、AC695/AC696

只支持输入，不支持输出
引脚功能

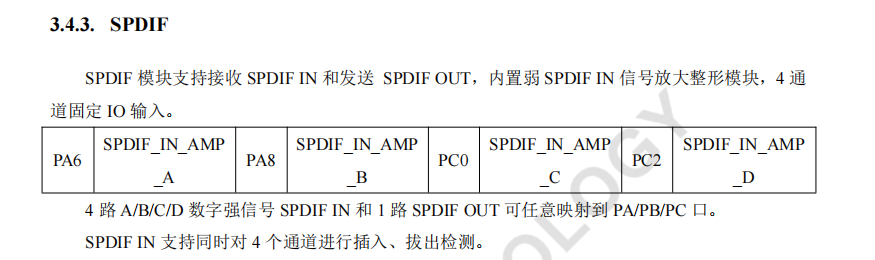

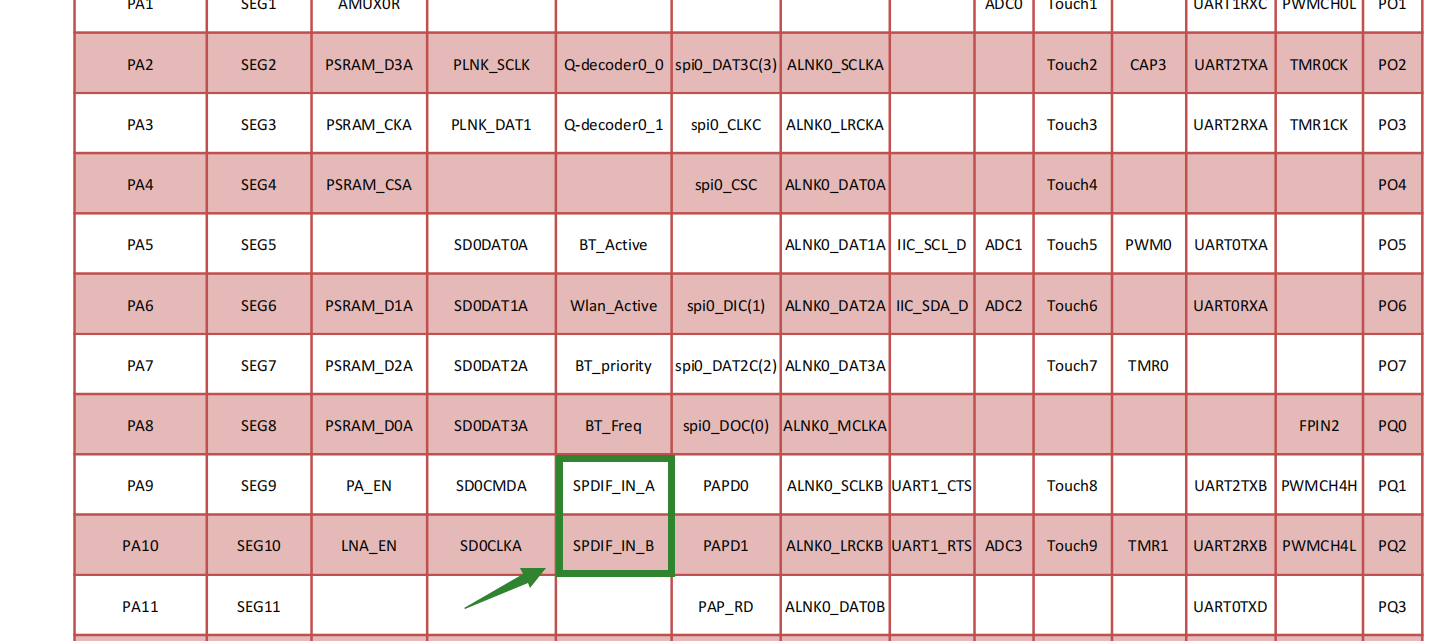

查看规格书，找到合适IO。
image 695/696 硬件电路设计
SPDIF分为光纤铜轴，两者传输的信号一致，载体不同，接口不同。

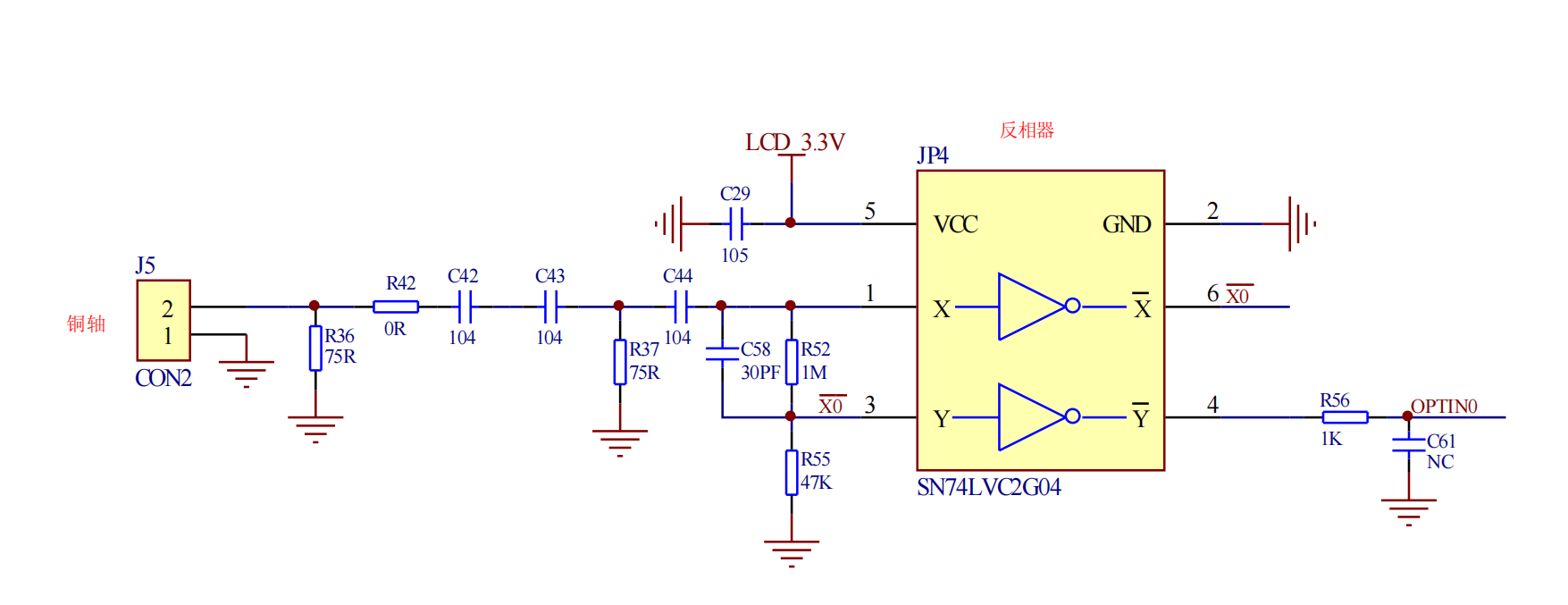

铜轴转换电路如下：铜轴信号比较小，主控不能识别，需要反向器做放大处理。

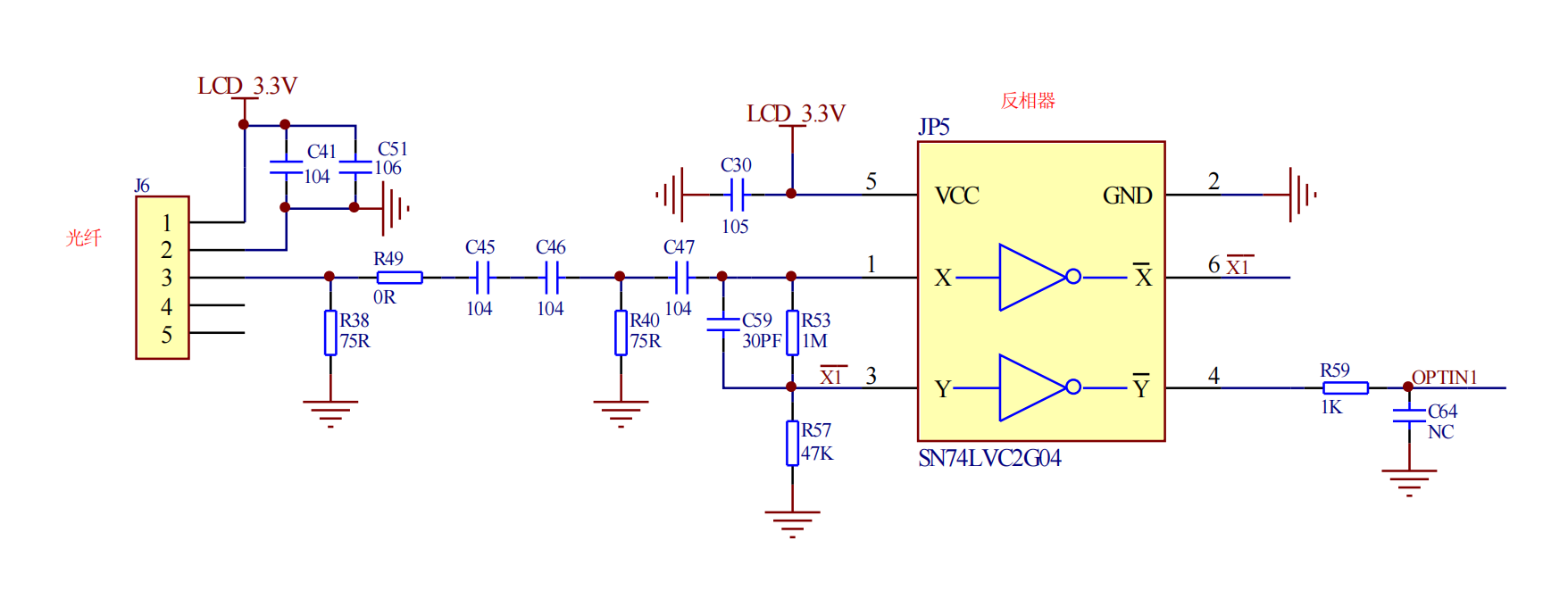

image 光纤转换电路如下：对比铜轴信号，光纤需要vddio电源，把光信号转为电信号，光纤输出引脚正常可以直接量到一个波形，逻辑电平是VDDIO可以直接给到主控输入测试。

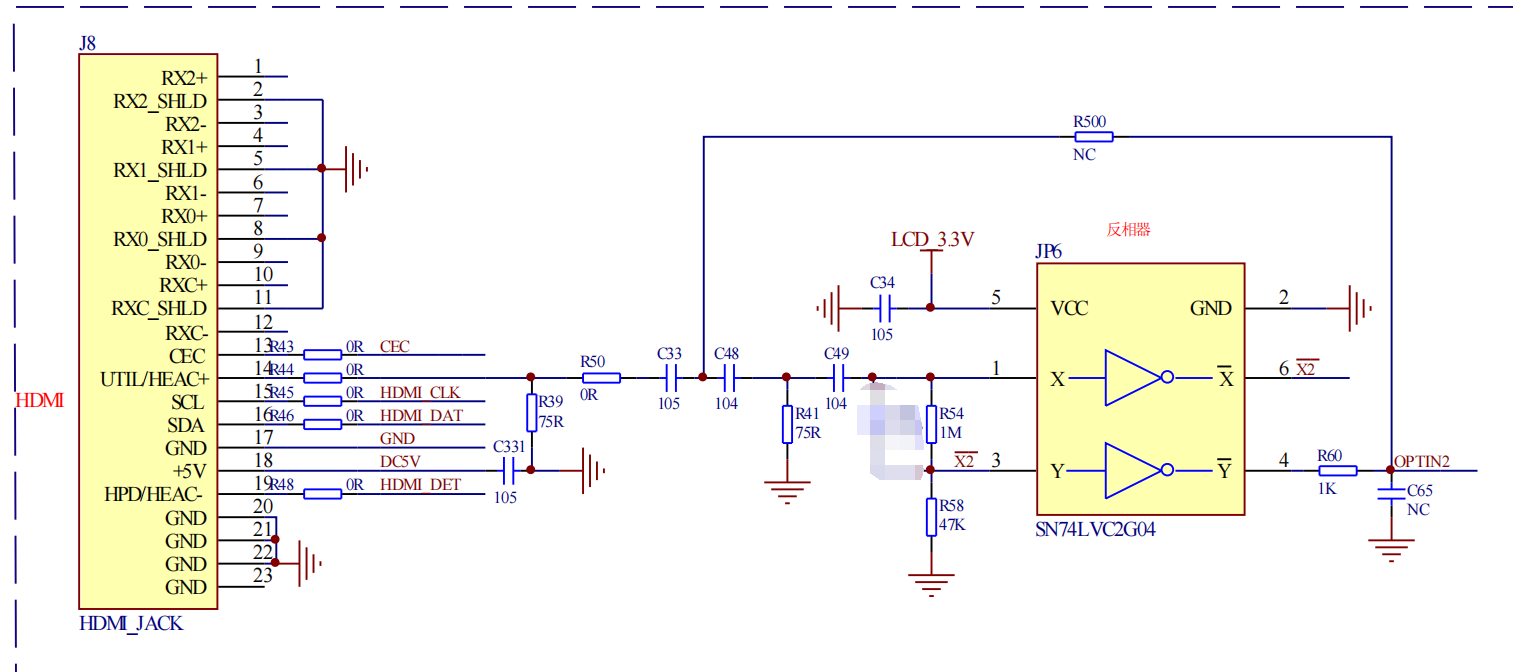

image HDMI转换电路如下：

2、JL703N

JL703光纤铜轴，输入不需要增加反相器，可以支持spdif输入和输出；spdif和dac同时输出


二、软件指导

【金山文档】 杰理HDMIARC开发实现过程
杰理HDMIARC开发实现过程.otl

三、需注意点

💬AC695N和AC696N系列都做不了SPDIF的光纤铜轴输出
