JL709N,AC689N ADC校准使用说明

📎 原始文档：https://www.kdocs.cn/l/crmikurjvOti

一拖二烧录器支持JL709N,AC689N ADC校准使用说明

  1. 升级支持ADC校准的一拖二烧录器版本 其中特殊版本（已发布）：
    175-1to2-20250717
    016-1to2-20250717
    或一拖二烧录器正式版本（未发布）：
    V2.28.4

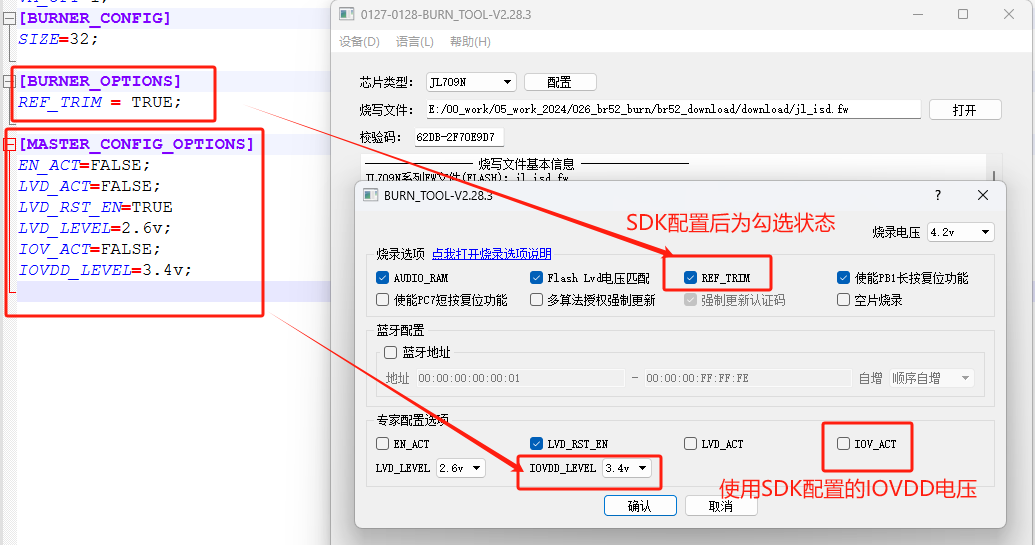

  2. 部署支持ADC校准的fw文件到烧录器 SDK需要支持对应ADC的校准补丁，生成的.fw文件加载到烧录部署界面可以看到如下红框部分选项（注意：如果看到REF_TRIM没勾选，也没有IOVDD等专家模式配置，则该fw文件不支持ADC校准，烧录时不执行ADC校准功能；请别部署错fw文件）；

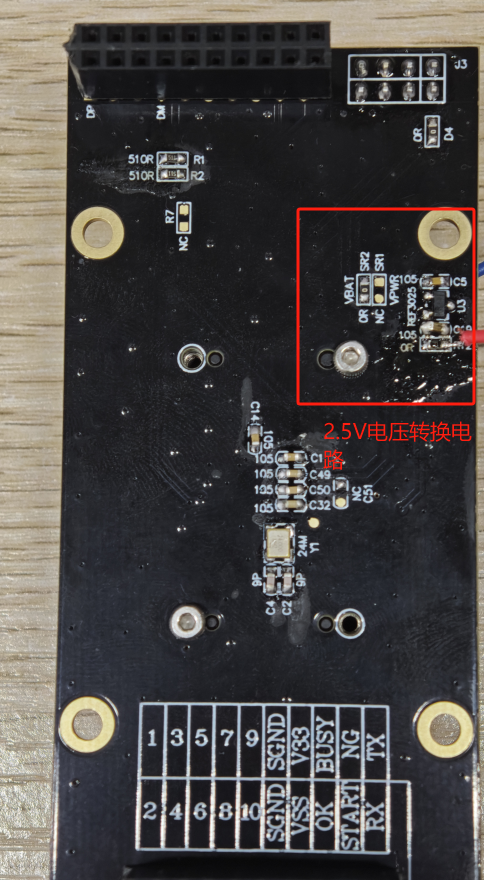

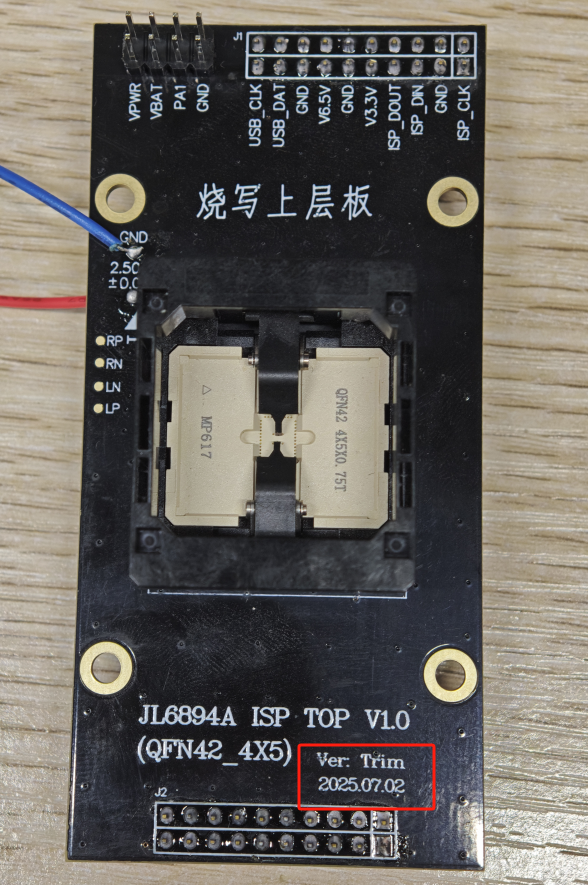

  3. 使用支持ADC校准的专用烧录座执行量产烧录（烧录座带2.5V参考电压并接到芯片PB1引脚，电压精度0.2%以内） 升级完对应支持ADC校准的一拖二烧录器固件，并且部署支持ADC校准功能的fw文件后，使用支持ADC校准的烧录座即可执行量产烧录（烧录过程同时执行ADC校准）；
