强制升级工具说明文档

📎 原始文档：https://www.kdocs.cn/l/coe3JmYv0OM3

强制升级工具使用说明

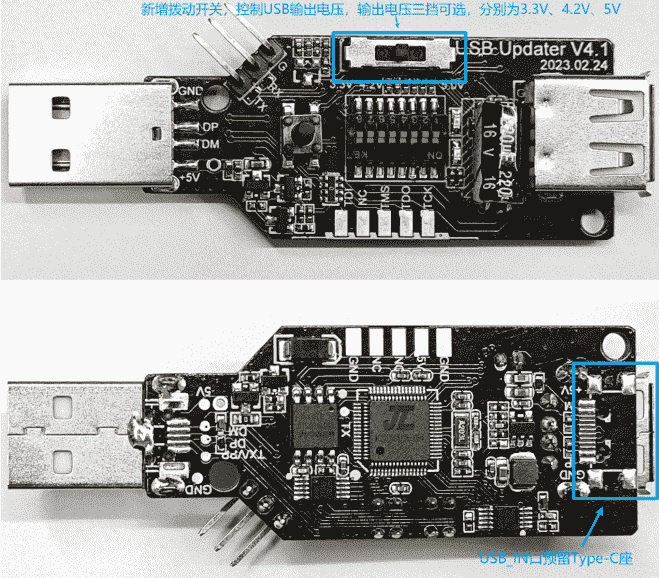

1.强制升级工具V4.1与V4.0版本，固件上是兼容的，只有硬件上的区别。强制升级工具V4.1版本修改点:
A.新增拨动开关，控制USB输出电压，输出电压三挡可选，分别为3.3V、4.2V、5V，默认选择4.2V档输出。
B.USB_IN预留了Type-C座。

2.工具的默认状态是什么都不用拨的，是没有USB相关功能的，包括没有盘符弹出、没有串口打印，没有串口升级，没有jtag功能，，，等等，跟3.0工具一样、是一个单纯的升级工具。
3.当拨拨码开关的第7位后，重新上电。则工具才具有USB相关功能，可以做串口打印，串口升级，弹出盘符，查看使用说明，jtag调试，，，等等。

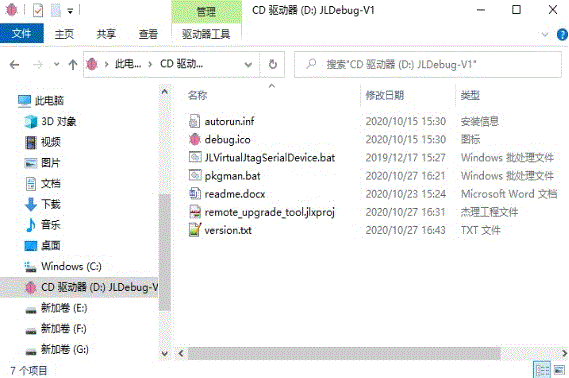

注意：拨拨码开关的第7位，插入工具，PC端会弹出一个粉色瓢虫盘符，双击打开，里面有几个文件：

一、工具自身固件如何更新
(1)安装杰理包管理器：
如果已经电脑已经安装过了，这一步就直接跳过。

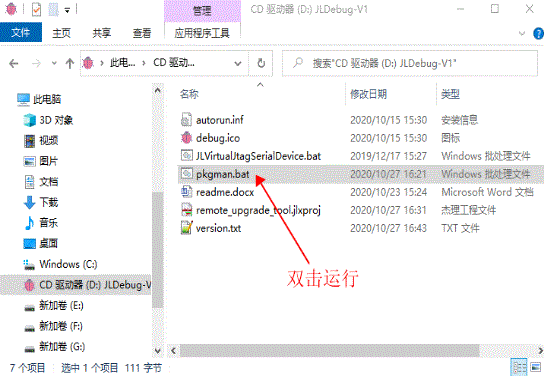

双击盘符里的pkgman.bat文件，此时会弹出一个网页下载窗口，点击下载安装包，下完之后，双击pkgman.exe运行，按照步骤安装即可。

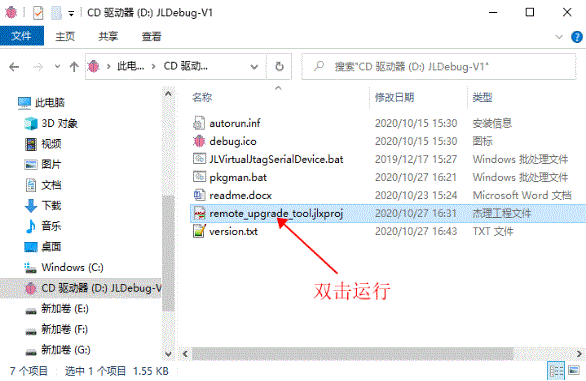

  1. 远程固件升级操作： 此时，双击盘符里的remote_upgrade_tool.jlxproj文件：

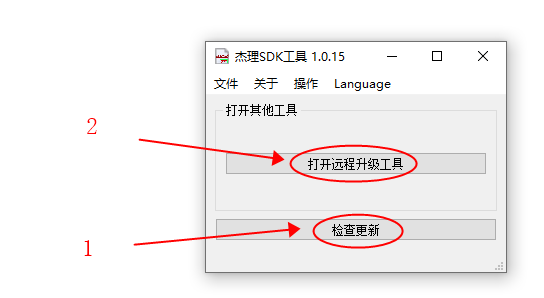

先弹出一个小窗口，点击“检测更新”，确保是最新版本，如果不是最新版本，则按照更新提示，一步一步更新就行。然后点击“打开远程升级工具”：

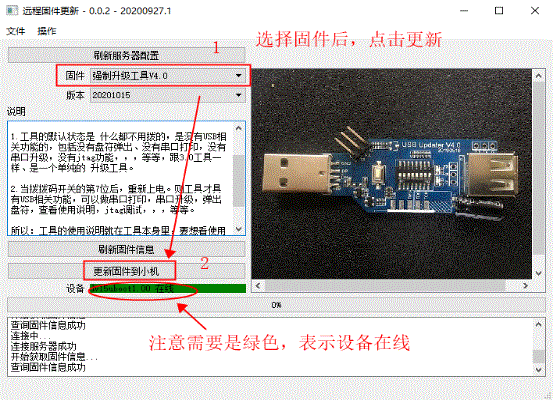

此时弹出远程固件更新窗口，按照图中步骤，完成对强制升级工具自身固件的刷新：

进入升级模式的方法有：

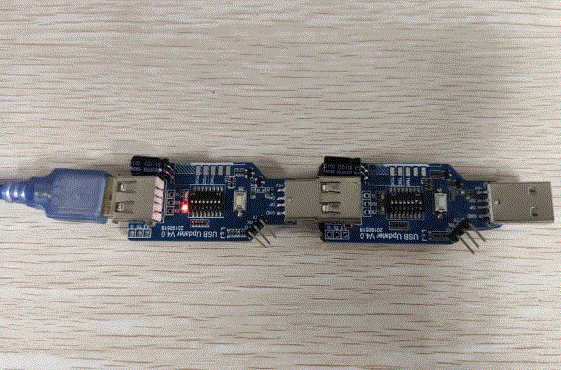

  1. 手头上至少要有两个强制升级工具，用另一个工具给当前工具升级 ：

  2. 或按住工具上的按键不放，再插入PC_USB线，待弹出盘符，松手，即进入了升级模式。

  3. 或用镊子使flash的信号线接地或短一起，插入PC_USB线，松镊子，可进入升级模式。

二、如何使用虚拟串口
(1)下载虚拟串口驱动及安装：

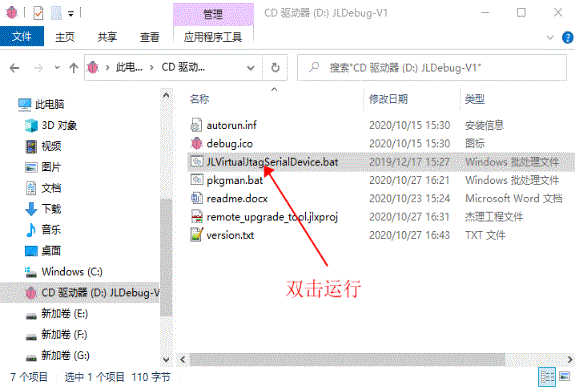

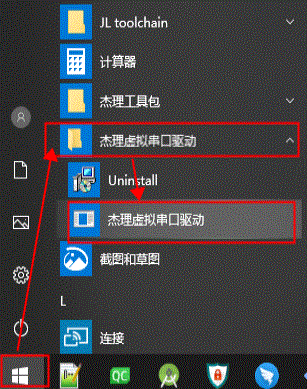

双击盘符里的JLVirtualJtagSerialDevice.bat文件，此时会弹出一个网页下载窗口，点击下载安装包，下完之后，双击serdrv.exe运行，按照步骤按照即可。

(2)新建虚拟串口：

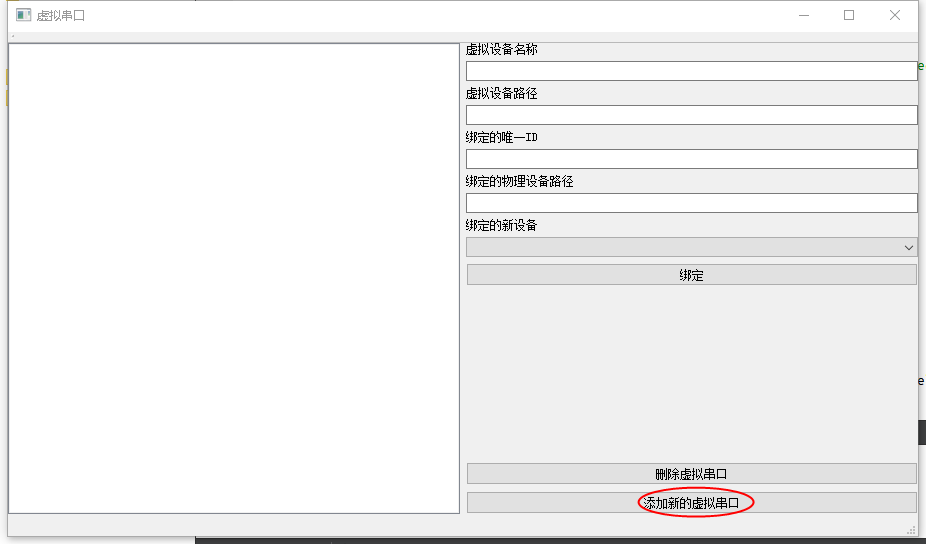

点击“添加新的虚拟串口”

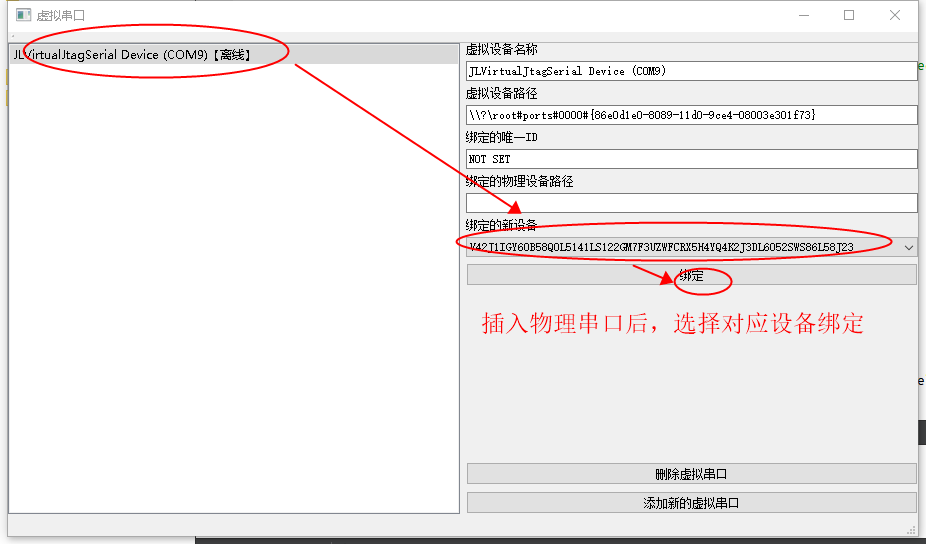

(3)绑定物理设备：

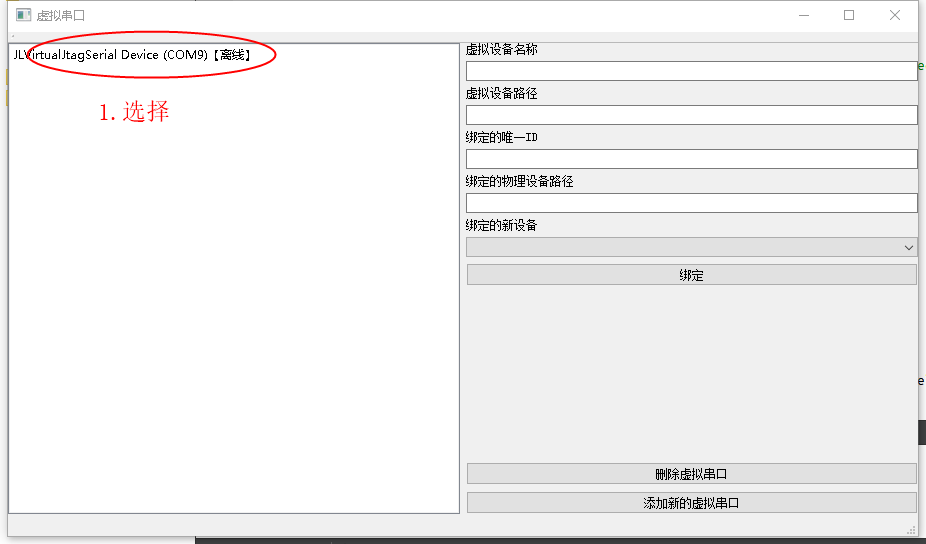

新建成功后，左侧会多出一个虚拟串口。点击后，右侧会显示其信息。其中，新建的虚拟串口没有任何绑定的物理串口，其“绑定的唯一ID”是“NOT SET”。插入物理设备后，右侧的“绑定的新设备”下拉框处会有显示对应在线的物理设备。

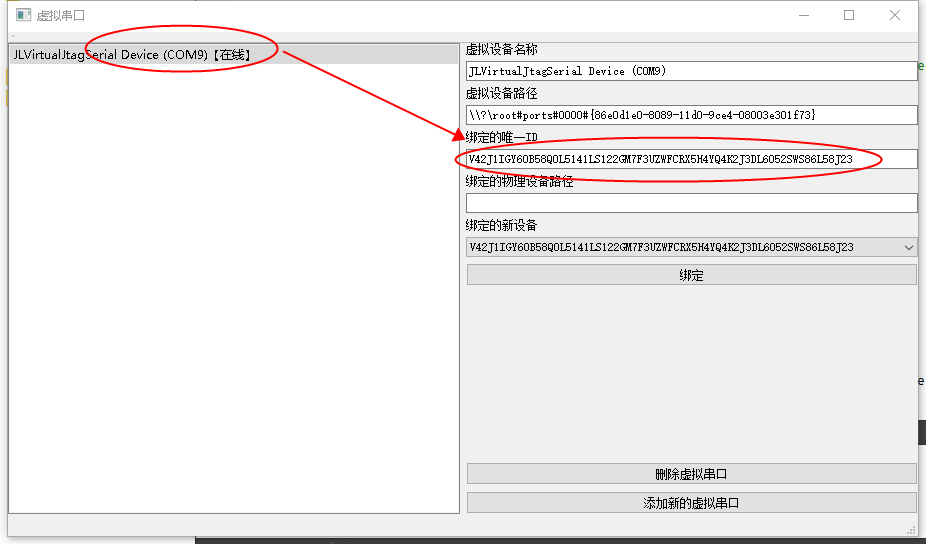

(4)显示绑定信息：

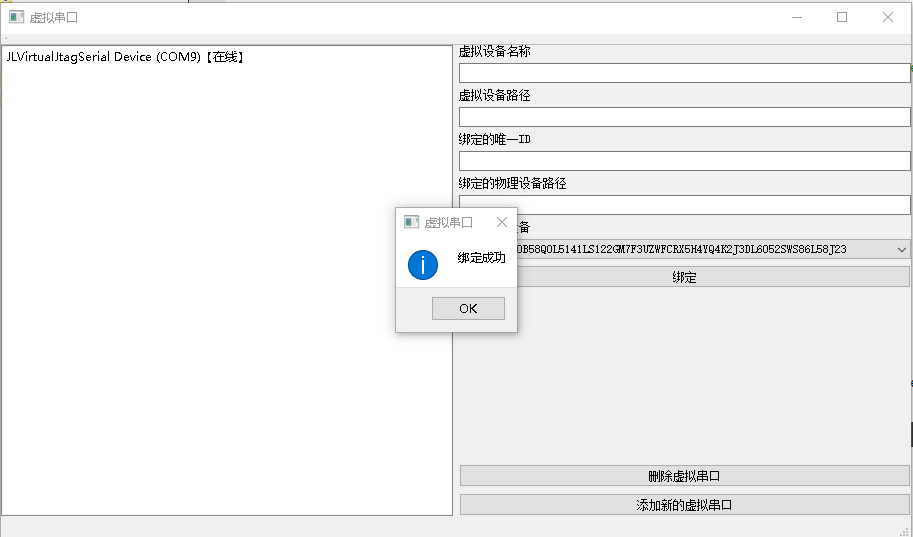

选择想要绑定的物理设备的ID后，点击绑定。绑定成功后，再次选择虚拟串口，这时候绑定的ID则显示了对应的设备ID了。



三、工具拨码开关说明
(1)拨码开关低四位（每时每刻只能拨一个位）
(断电的时间 = (手按住的时间 > 250ms) ? 手按住的时间 : 250ms)
不 拨：按按键，先断电，再发送usbkey。(几乎可升级所有芯片，默认)。
第1位：不需要按按键，一直发送usbkey，过几秒就会断电一次，断电时间250ms。
第2位：按按键，先断电，再发送ispkey，可兼容”不拨”，只支持部分芯片，针对免晶振。
第3位：不需要按按键，一直发送usbkey，永不断电的，支持快插升级或唤醒升级。
第4位：预留。
(升级原理请看下文第(3)点的描述)
(2)拨码开关高四位（可多个位同时拨）
0、工具是否需要与PC端通讯，由拨码开关第7位决定
不 拨：工具无法与PC通讯，则以下几点的操作均无效。包括串口也不能使用。
第7位：工具初始化有USB功能，可做串口工具，可接收PC端命令。
1、工具输出端的DP、DM的默认状态，由拨码开关第5位决定
不 拨：工具输出端的DP、DM默认高阻。
第5位：工具输出端的DP、DM默认用于串口功能。
2、工具接收到PC端发来的设置波特率的命令
（1）设置波特率为1或111之后，串口为双工模式。（默认为双工模式）
（2）设置波特率为2或112之后，串口为单线模式，TX收发一体。
（3）设置波特率为3或113之后，串口也为单线模式，TX收发一体。并且当设置 的波特率小于等于9600时，TX发送uartkey。（目前用于支持单线串口升级的芯片）
3、工具接收到PC端发来的jtag操作命令
工具输出端的DP、DM用于jtag通讯功能。
4、工具接收到PC端发来的升级操作命令
等价于按下升级按键，进入升级流程。
5、工具接收到PC端发来的flash操作命令
工具输出端的DP、DM用于flash操作功能。（flash操作结束后，自动恢复到默认 状态）
工具上的RX引脚接flash的CS引脚。
工具输出端的DP接flash的CLK引脚。
工具输出端的DM引脚同时接flash的DO和DI引脚。
工具上已经将这几个引脚引出JTAG的10针接口：
TCK --> DP，TDO --> DM，TDI --> DM，TMS --> RX。
还要记得给flash供电3.3V，共地。
如果要对SH50的片上flash进行操作，那么就要拨拨码开关的第6位，工具的枚举 为SH50 Burn v1.0.0.
6、工具的自身需求
第8位：进入升级模式后，不会自动退出升级模式。

(3)升级操作
芯片进入强制升级模式的原理：

  1. 首要条件，是让芯片复位，即芯片要从头跑启动代码开始。

  2. 其次，于芯片复位之际，工具给芯片发送握手信号，即usbkey，ispkey，uartkey等等。

  3. 最后，芯片握手成功后，就进入了强制升级模式，此时PC端会弹出磁盘设备。 为达目的，手段如下：
    1、工具拨码开关低四位，不拨或者拨第二挡，需要按按键升级。因为按按键实际上是停止一次电源输出250ms以上，来让芯片复位，发一次握手信号。
    2、工具拨码开关低四位，拨1挡，不需要按按键。因为工具会定期停止电源输出，让芯片复位，定期发握手信号。
    3、工具拨码开关低四位，拨3挡，不需要按按键，但是要快插或者芯片唤醒。工具一直在发握手信号，快插的目的是让芯片上电复位，而芯片唤醒也是复位的一种形式，也可以握手成功。
    4、强制升级工具4.0是支持芯片通过串口升级的，现以AC697x为例操作如下：

  4. 工具要拨拨码开关第7挡，并且要与虚拟串口绑定，绑定教程在上文已经介绍了，可回到前面复读一下。

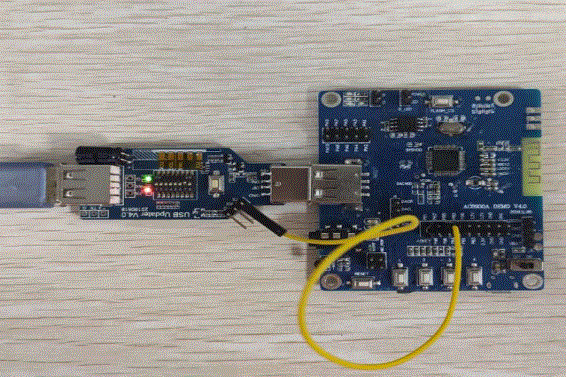

  5. 工具的TX脚与芯片的串口升级引脚相连接，AC697x芯片之后的芯片的串口升级脚都是LDOIN脚，AC697x芯片之前的芯片的串口升级脚都是PB05脚，芯片由工具供电，并且共地。

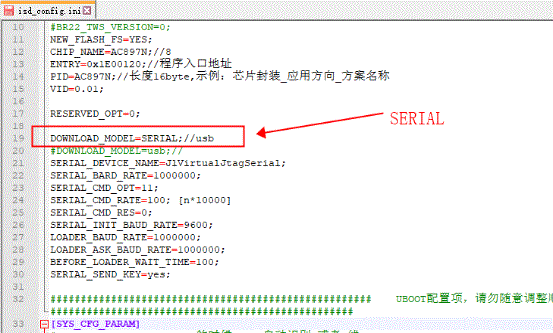

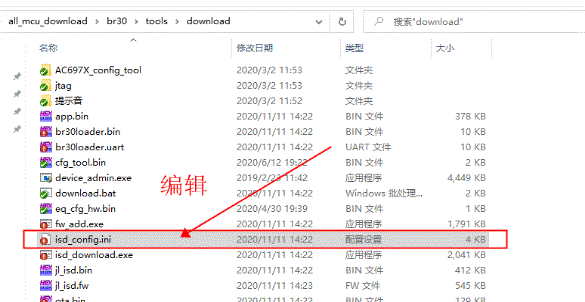

  6. 打开下载目录，编辑目录里的isd_config.ini文件，修改名为DOWNLOAD_MODEL的配置项，修改为SERIAL，并保存修改。 image


  1. 双击下载目录的download.bat文件，即可进行串口升级。

(4)灯的状态说明
1、工具一来上电，红灯和绿灯同时闪一下。
2、工具常态下，红灯直亮，绿灯闪烁。
3、当工具的按键被按下时，红灯直亮，绿灯也直亮。
4、当样机进入升级模式时，红灯直亮，绿灯直灭。
5、当JTAG连接失败时，红灯和绿灯都会闪烁。(sdtap命令超时或者crc错误，请降低 通讯速率)
