音箱底噪整改指南

📎 原始文档：https://www.kdocs.cn/l/cjF7kJbozPRw 9、音箱底噪问题分析总结-20220209
音箱底噪问题总结

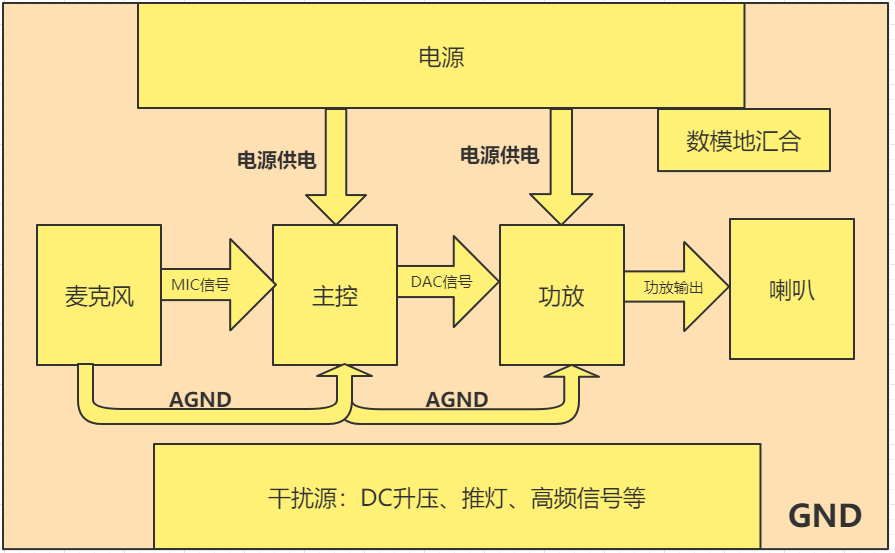

  1. 分析思路 1、一般的音箱电路结构：

image ①从上图可知，功放是整个硬件系统中功率占比最大的，所以功放的电源很容易干扰到主控的电源。为了减少干扰，功放一般是靠近电源摆放，处理好电源干扰，并且保证GND的完整性；
②）主控各个电源（如VDDIO、VBAT、BTAVDD、RTCVDD、DACVDD、VCOM等）退耦电容严格按照标准原理图取值，必须靠近主控放置，保证地以最短路径回到主控地；
③MIC信号、DAC信号是模拟信号，很容易受干扰，所以layout走线的时候要避开高频干扰信号，比如：升压电感、数字信号、推屏信号、D类功放输出等；

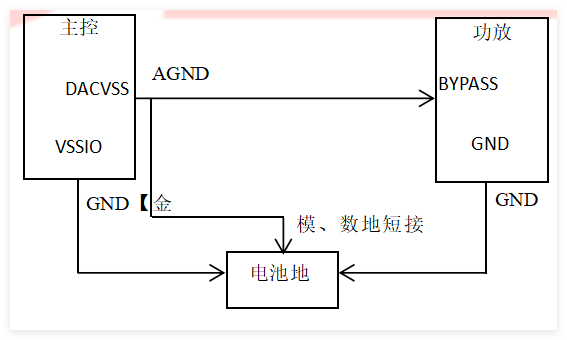

④因为数字信号有很多高频谐波,很容易通过地线去干扰到模拟信号，所以整个整个硬件系统必须要分GND和AGND，并且麦克风的AGND要先回到主控的AGND引脚，再另外走线去电源入口处与GND汇合；


  1. 常用的调试方法： ①定位噪声源：噪声是主控DAC出来的？还是功放出来的？还是DAC走线被干扰的？
    方法：把主控与功放之间的电路断开，功放输入脚下拉一个104电容到AGND：
    如果没有底噪了，那么底噪就是从主控DAC出来的，查主控这边的问题：主控的供电、地线、DAC的走线、软件代码等；
    如果还是有底噪，那么就是功放的问题，查功放这边的电路；
    ②排查电源：用两个电源（电池）单独给主控和功放供电，如果单独供电没有底噪，就是电源干扰；
    ③排查地线：分数模地，优化地线回路，看底噪是否有改善；
    ④排查软件：把软件上的推屏、推灯、PWM等其他功能都关掉；
    ⑤排查DAC走线：DAC出来直接飞线进功放、功放的输入电阻、输入电容要靠近功放输入脚摆放；
    ⑥排查功放:测量功放的电源纹波、检查功放的输入是否正确？功放输出是否干扰到DAC？
    ⑦排查PCB上的其他硬件干扰：把相关器件通过关掉、拆掉。
