客户底噪、电流声问题案例积累

📎 原始文档：https://www.kdocs.cn/l/ct1gRtDj0hqr 客户底噪、电流声问题案例积累

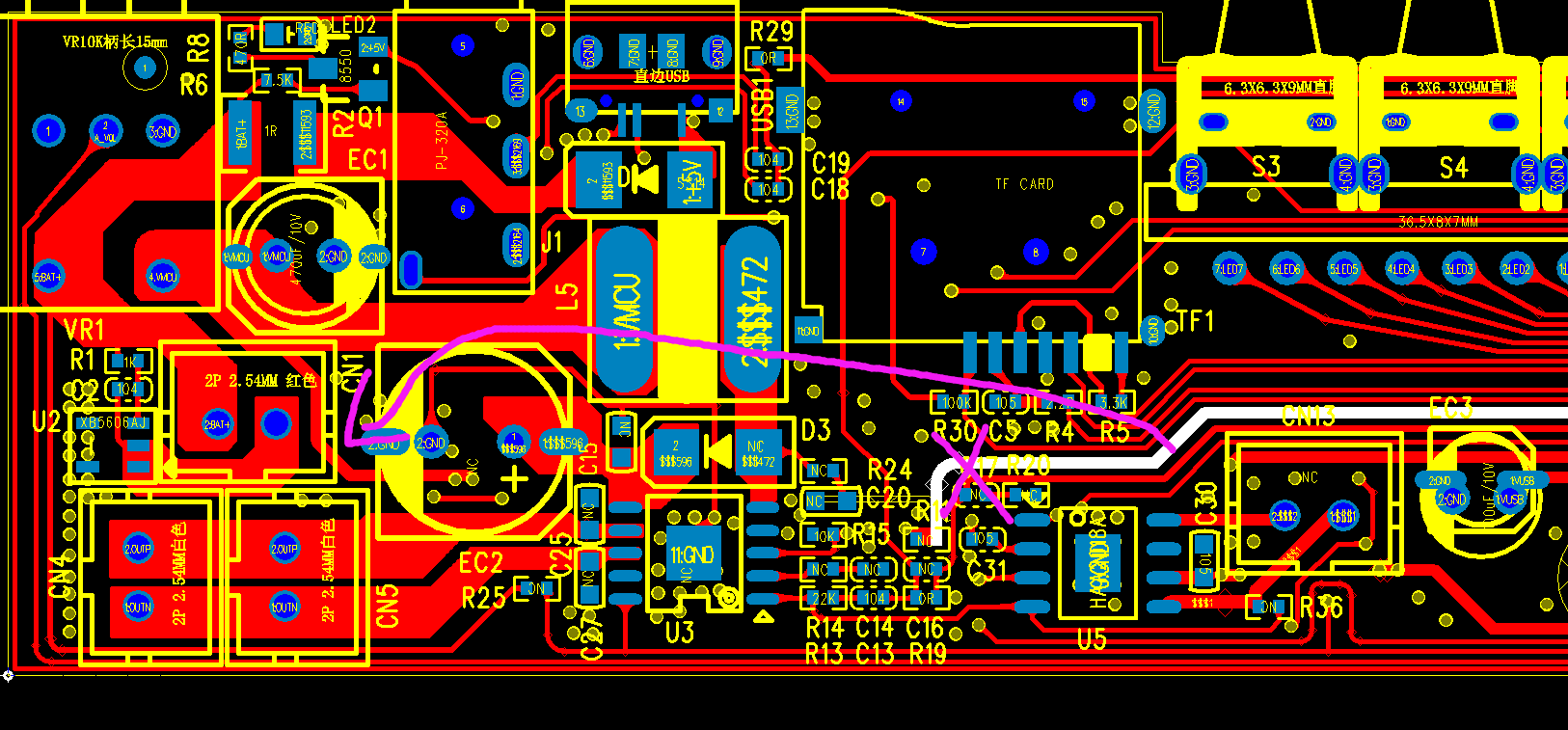

案例1：AC6956开MIC电流声、蓝牙底噪 --CCB（20221031）

①AC6956C8推数码管在开MIC的时候有一个电流声，关掉数码管就没有了

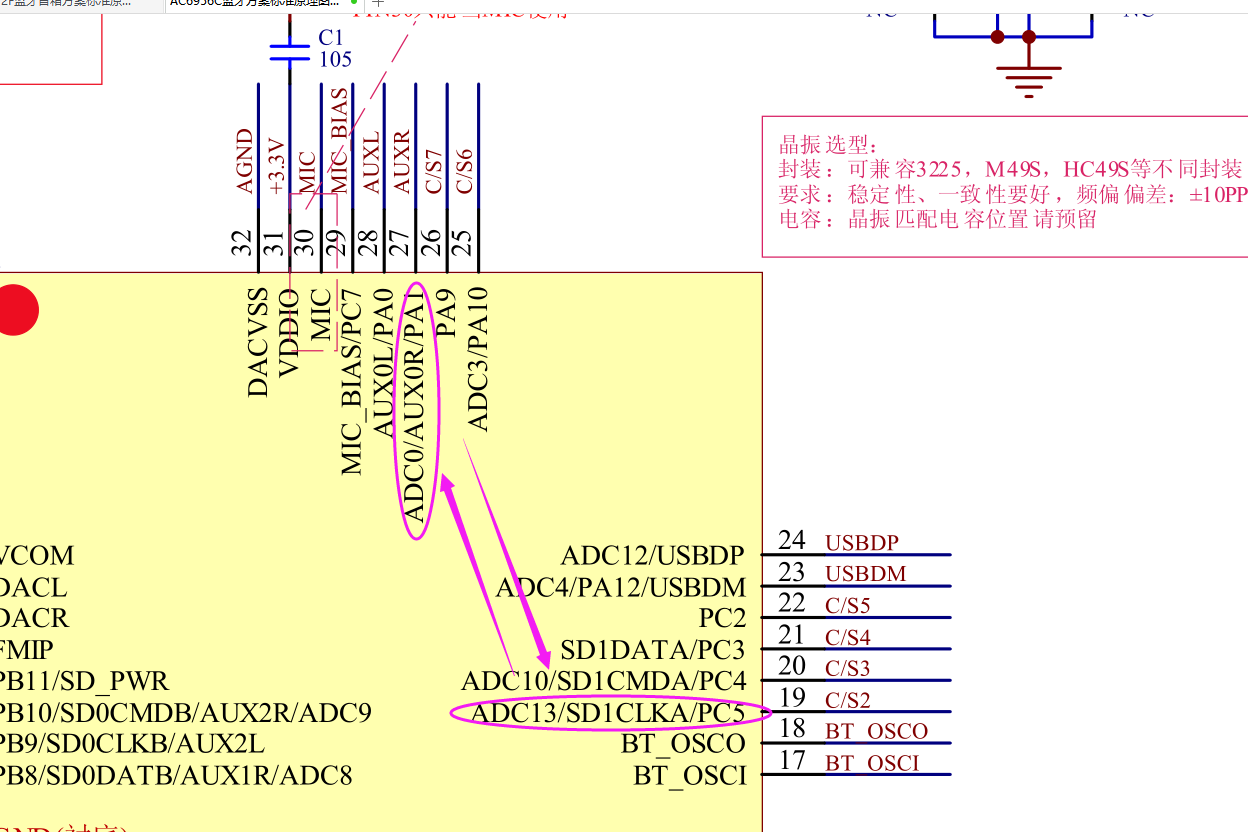

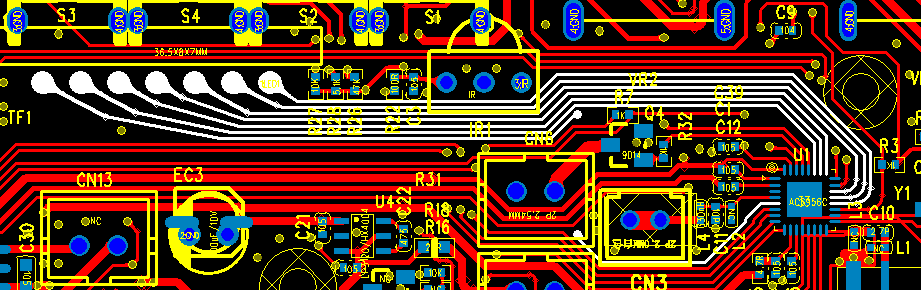

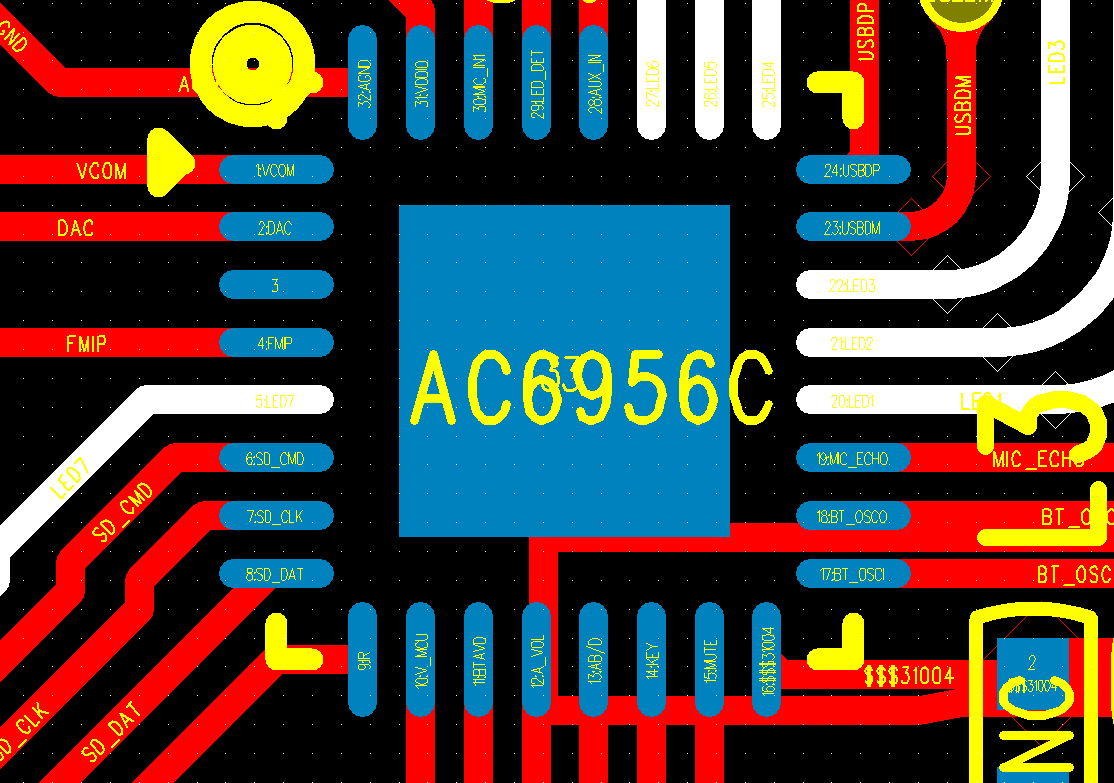

分析：主控27脚PA1在公版原理图上是做AUX使用，但是客户却用来推数码管，把27脚和19脚对调，开MIC的电流声就没有了，如下图1/2/3。

②在蓝牙状态下，有一个随着蓝牙扫描时间的规律底噪声
分析：数模地汇合点不干净导致的，把数模地的汇合点由在功放附近汇合，改为在电池地附近汇合，底噪就没有了，如下图4。

案例2：AC6956C4头戴式猫耳耳机，推灯有电流声 --CCB（20221024）

分析：

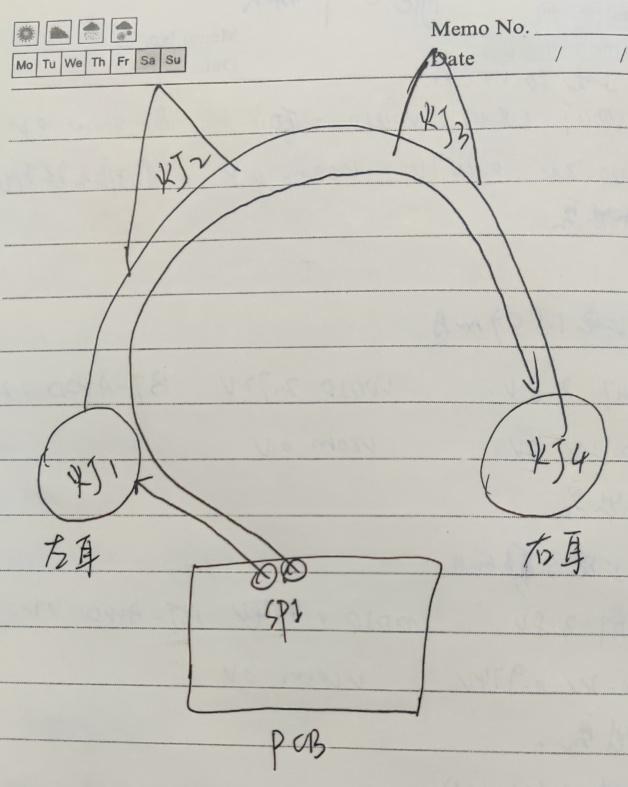

1、如下图所示：客户是用SPI的模式推灯，PB9做SPI分2根线推灯：一线是推灯1；二线是推灯2、灯3、灯4（这3个灯是并联）。二线在耳机上，是与右耳的喇叭线并排装在外壳上，导致辐射干扰到喇叭，从而导致右耳有电流声；
2、尝试在PCB板上，在DACR线路上串LC滤波、串磁珠，均无改善；
3、把灯的电源断掉，灯不亮，只要SPI线在发数据，就会有电流声；
4、把SPI线拉出来，不与喇叭线并排走线，灯正常闪烁，没有电流声。
综上：电流声原因是SPI数据线与右耳的喇叭线并排装在外壳上，导致辐射干扰到喇叭，从而导致右耳有电流声，该问题在PCB上处理无效，建议客户改用带屏蔽效果的导线做SPI数据线。

案例3：AC6956A4 反馈播放(把孤独当做晚餐（男声原版刘旭阳）)刚开始十几秒的伴奏有底噪 --CCB

分析：
①软件把DAC驱动电流加大，无改善；
②软件把DACVDD由2.6V提高到3V，无改善；
③直接用有线耳机听手机音频，音乐也是由底噪的。
综上：音源问题。

案例4：6969D，供电低于3.5V的时候，蓝牙播歌会有底噪 --CCB

分析：当供电低于3.5V时候，明显观察到VDDIO有纹波，从而出现底噪。
解决：软件把VDDIO从3.4V降到3.2V，DACVDD维持3.0V不变。
最优方式：加升压IC给主控供电。
注意：①音箱的SDK版本默认的VDDIO就是3.4V ,耳机的SDK版本默认的时候3.2V。
②因为VDDIO要给TF卡供电，所有VDDIO不能降得太低，不能降到3.0V，这样TF卡的供电会有问题，有可能会复位重启或者不读卡；
③供电电压：一般要保证VBAT＞VDDIO＞DACVDD，且保证压差要0.2或以上。

案例5：6963A通话远端有电流声底噪 --CCB

分析思路：①蓝牙天线辐射影响，把蓝牙天线断开排查；②DCDC电感影响，通话模式跑LDO排查；③数模地影响，查看PCB是否分数模地，做到模拟地先回主控AGND引脚，再去汇合；⑤MIC的走线是否有影响，MIC加滤波电路排查；⑥检查MIC是否有问题，更换mic排查；⑦是不是只有通话模式有电流声底噪，测试一下蓝牙播歌模式有没有，DAC输出加LC滤波电路排查；
结果：把MIC的隔直电容靠近主控MIC引脚摆放，MIC线路再加LC电路，测试底噪改善明显；

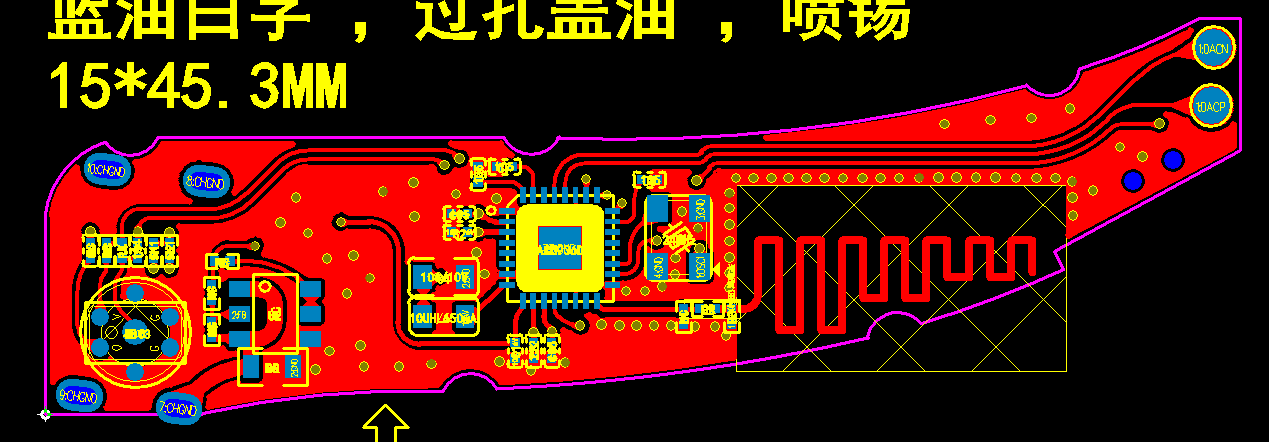

案例6：TWS-AD6973D4电流声 --LZF（20221129）

分析思路：①先测试PCBA是否存在底噪；②断开喇叭，整机测试，排查是否存在机械振动；③断开DAC,喇叭短接，排查是否存在辐射干扰；

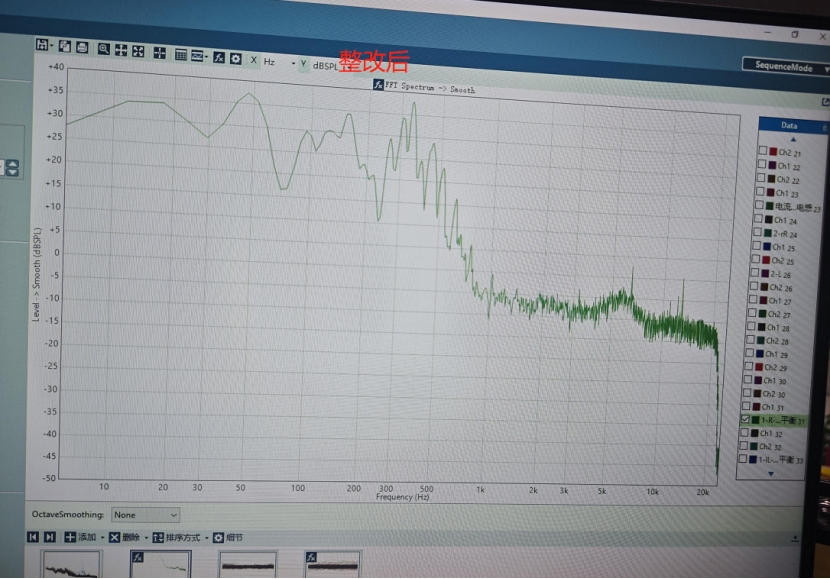

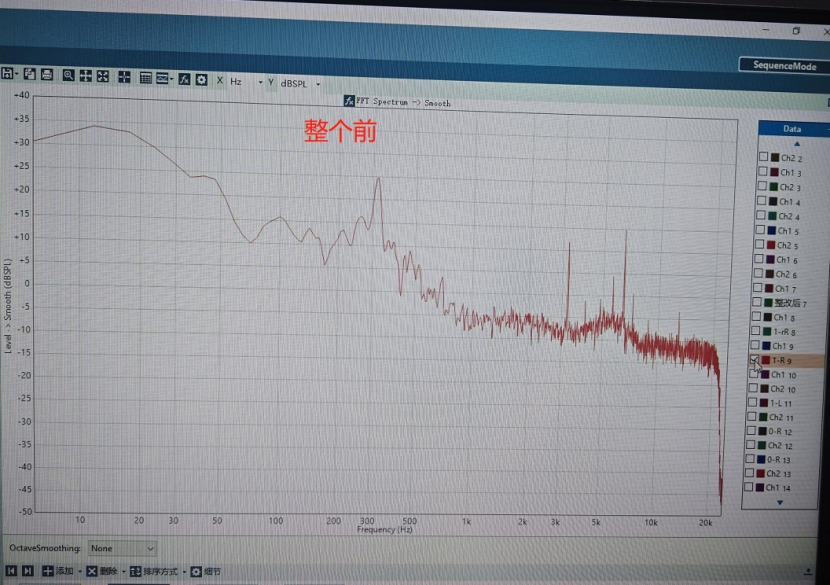

image 分析结果：PCBA 板和电池都存在辐射干扰到喇叭、DCDC 电感啸叫振动。将 DCDC 的绕线电感改成全瓷屏蔽电感或普通叠层电感；电池线与喇叭线各自双绞且分开放置；电池和喇叭之间贴 1mm 的隔音棉；整改后测试只有轻微的电流声。
2022.11.29-也扬-HX-7353底噪整改(1).pdf

案例7：AC6936D4微信语音有明显电流声有杂音 --CCB（20221221）

分析思路：①测试PCB裸板是否有电流声？②看电路设计是隔电容还是省电容？把MIC拆掉，MIC网络接105电容下地，是否还有电流声？如果是隔电容MIC方案，接地还有电流声，就把MIC供电也断开测试。
分析结果：用PA2供电就会用电流声，串2级RC滤波也没有用。改用DACVDD供电，没有电流声。

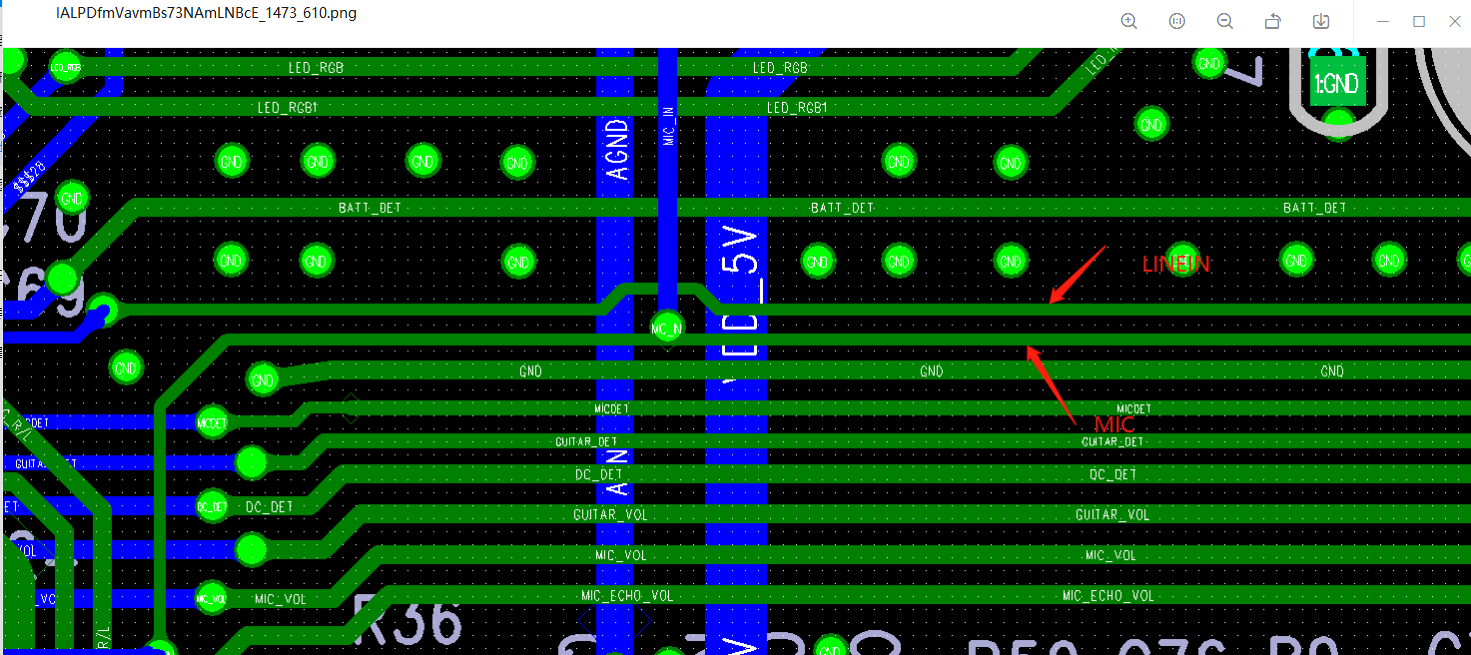

案例8：6951B的混响的时候混合一个独立的linein通道，调节这个通道的音量的时候会被干扰 --LZF（20220104）

分析思路：①先确定主控不在客户的PCBA上，linein输入是否存在电流声，排除软件问题。②查看客户的PCBA的linein走线是否存在干扰。③将怀疑的被干扰的走线断开，然后使用外部飞线验证，是否PCBA还存在电流声。
分析结果：①由于客户的linein走线和MIC的走线靠的太近，LINEIN输入的信号被mic线采集传输到mic,导致混响声音被干扰。②将其中MIC线断开或line线断开，使用外部飞线回到主控，测试其混响声音正常。

案例9：6956C+6973D的K歌音箱，喊话有高频电流声尾音

分析思路：明确音频路径，分析噪声来源

  1. 话筒端，采用电阻替换咪头/天线焊接电阻/降低发送功率，电流声仍存在
  2. 音箱RX部分，断开DAC物料，单独测试音频底噪指标，指标正常，AP录音放大，无电流声

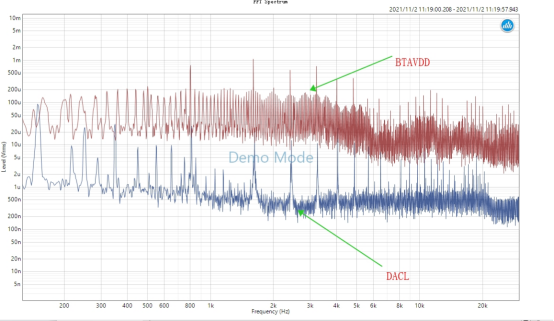

  3. 6956C断开MIC输入，将MIC接地或者隔105电容接地，所有音效bypass,电流声仍存在，可确认电流声部分来自于主控6956C，测试发现不连接蓝牙，喊话尾音无电流声,与之前存在的问题一致。 分析结果：原因在于连接上蓝牙后，BTVDD电源内部纹波会干扰MIC放大模块。

处理措施：

  1. 添加滤波电容无改善
  2. 飞线改善地回路无明显效果（客户整体GND碎片化）
  3. 降低蓝牙功率或者天线串电阻，有改善，但是影响蓝牙距离

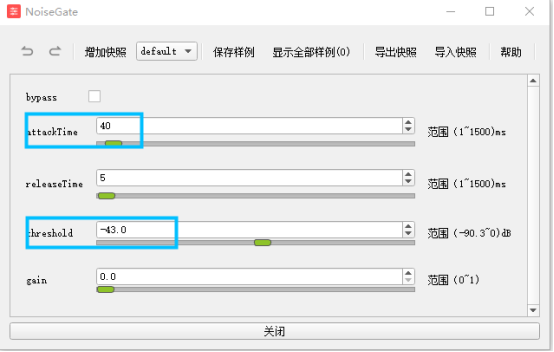

  4. 调音工具将噪声门（noisegate）的启动时间（attackTime）从300ms改为40ms，实际效果可以将尾音mute住，听感上听不到电流声尾音，需要注意调整噪声门限阈值，使其刚好高于电流声，避免正常声音被mute住，会有吃音现象。
  5. 修改噪声门只是规避噪声，实际需要改版优化地线，客户已有批量，倾向于修改噪声门。


案例10：6956C+7063的K歌音箱从6973更换为7063后喊话尾巴电流声 --ZZJ（20231218）

分析思路：明确音频路径，分析噪声来源

  1. 原来无线麦部分采用6973D并不会有电流声，更换7063后，几个话筒跟音箱都有电流声。
  2. 话筒端：①改小MIC增益，电流声变小；②改小RF功率，电流声消失；③手摸天线，电流声消失；
    1. 不降低RF功率，降低发包频率，功耗降低，电流声还在。 分析结果：TX端RF辐射干扰了麦，产生电流声。
      处理措施：

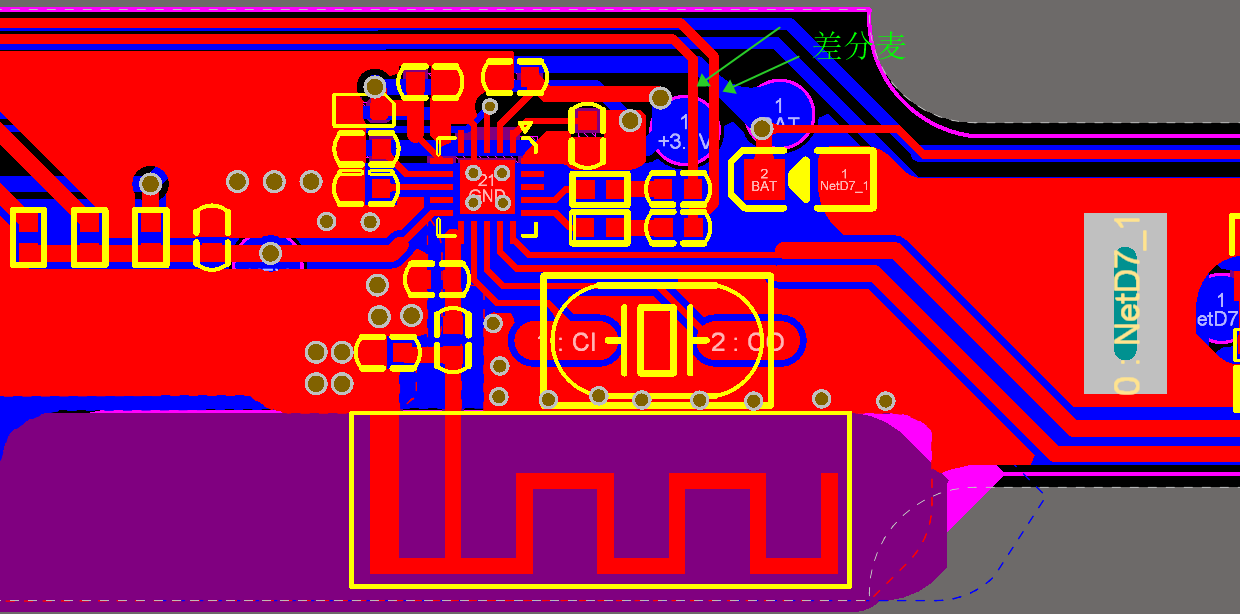

  3. TX软硬件都改成差分麦，RX不变，TX添加DRC，音量对齐6973D，实测没有电流声。 image
案例11：TWS-7003D电流声---LZF

1、分析思路：

  1. 先测试是否有底噪，定位噪声源。先断开喇叭，定位底噪是机械振动，引起的底噪，还是由于干扰辐射被喇叭接收，从喇叭输出的底噪。 2、分析结果：
    （1）断开喇叭，其底噪一直存在。判断为机械振动（一般机械振动都在DCDC电路上）。飞线拉出电感，其噪声消息，判断是电感的机械振动引起的。

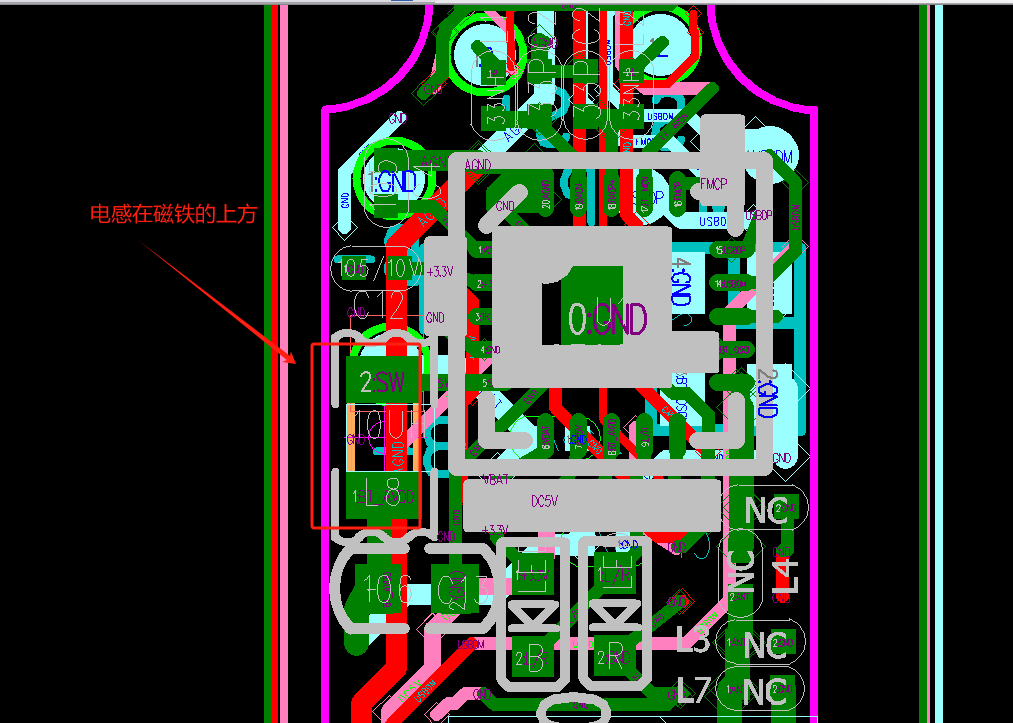

    （2）由于耳机结构，其DCDC电感在磁铁的正上方，拆掉磁铁。测试耳机没有底噪，判断耳机的底噪是由于磁铁影响到电感，导致的振动。
    image 3、解决方法：
  2. 更换抗干扰能力更强的全瓷屏蔽电感或者一体成型电感。或者换Ir电流更大和内置更小的叠层电感。(该方法，需要换不同的电感测试，直到测试没有噪声的电感）
  3. 改PCBA，将DCDC电感挪开，远离磁铁。
案例12：OWS-7016G电流声---LZF

1、分析思路：

  1. 先测试是否有底噪，定位噪声源。先断开喇叭，定位底噪是机械振动，引起的底噪，还是由于干扰辐射被喇叭接收，从喇叭输出的底噪。（测试辐射底噪，将喇叭与DAC断开，喇叭正负短接----具体参考TWS耳机底噪整改指南V1分析） 2、分析结果：
    （1）其样机的底噪，是由于辐射干扰到喇叭，引入的噪声。
    （2）单独拉出电感、或者跑LDO模式测试，其底噪都存在。从而定位是板子是整个板子辐射干扰。

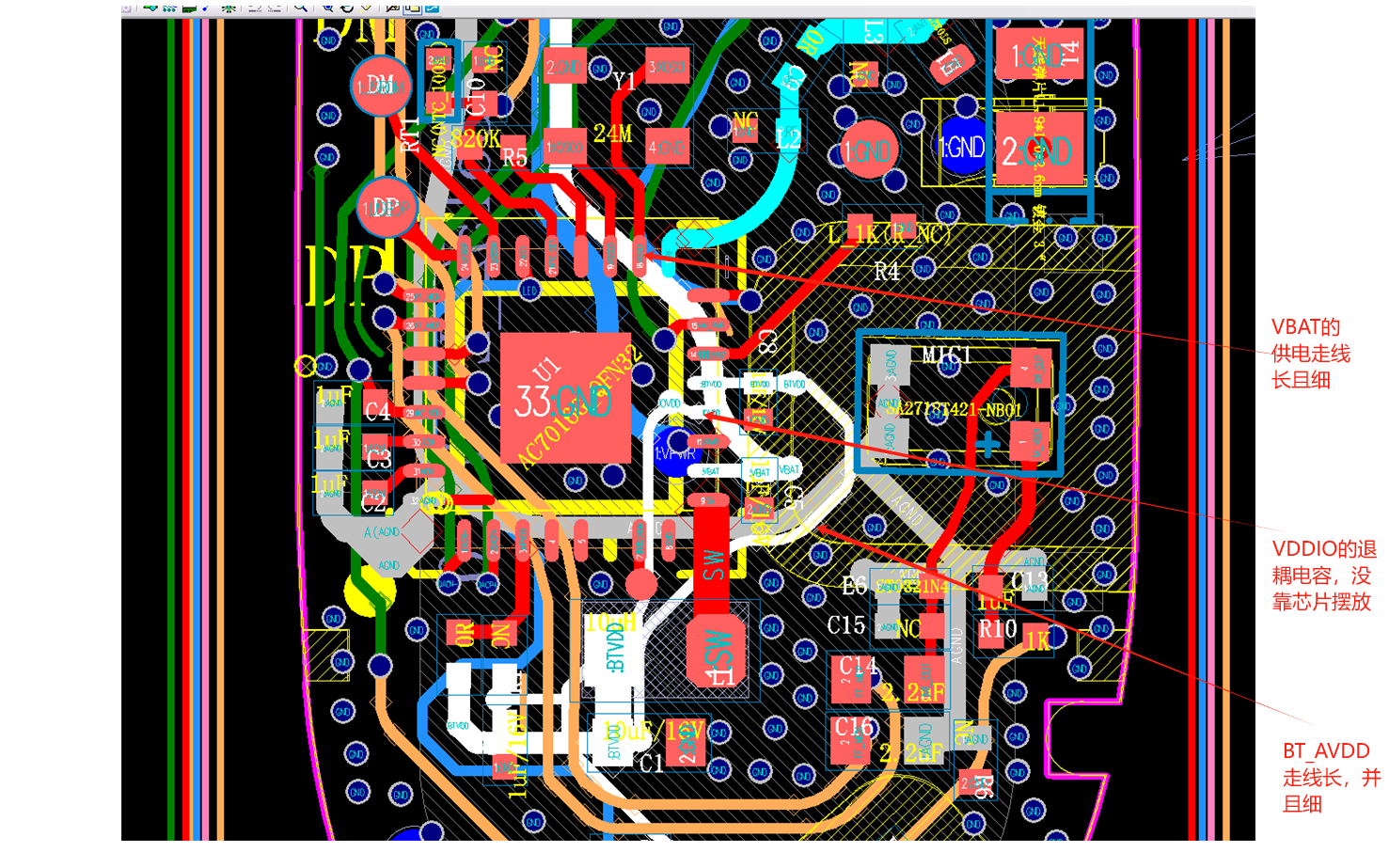

    （3）客户板子的电源走线比较细，并且走线远。其电源工作不稳定。
    （5）并且电感在喇叭的正上方，受到磁场的干扰
    image 3、整改方法：（修改3个点后，其电流声才减小，单独修改一个都不会电流声减小)
    （1）在VBAT供电飞多一根线到主控供电，并加多一个105电容
    （2）在BT_AVDD走线比较细，在DCDC电感与主控的BT_AVDD直接飞多一根线加粗。
    （3）客户VDDIO的退耦电容远离主控，在主控旁边加多一个105电容。
    4、解决方法：
    （1）由于整改的都是电源部分，建议客户改板。
    ①加大VBAT的走线和减小走线的距离。
    ②加大BT_AVDD的走线和减小走线距离。
    ③VDDIO的退耦电容靠近主控摆放。
    ④将DCDC干扰远离磁场的正上方。

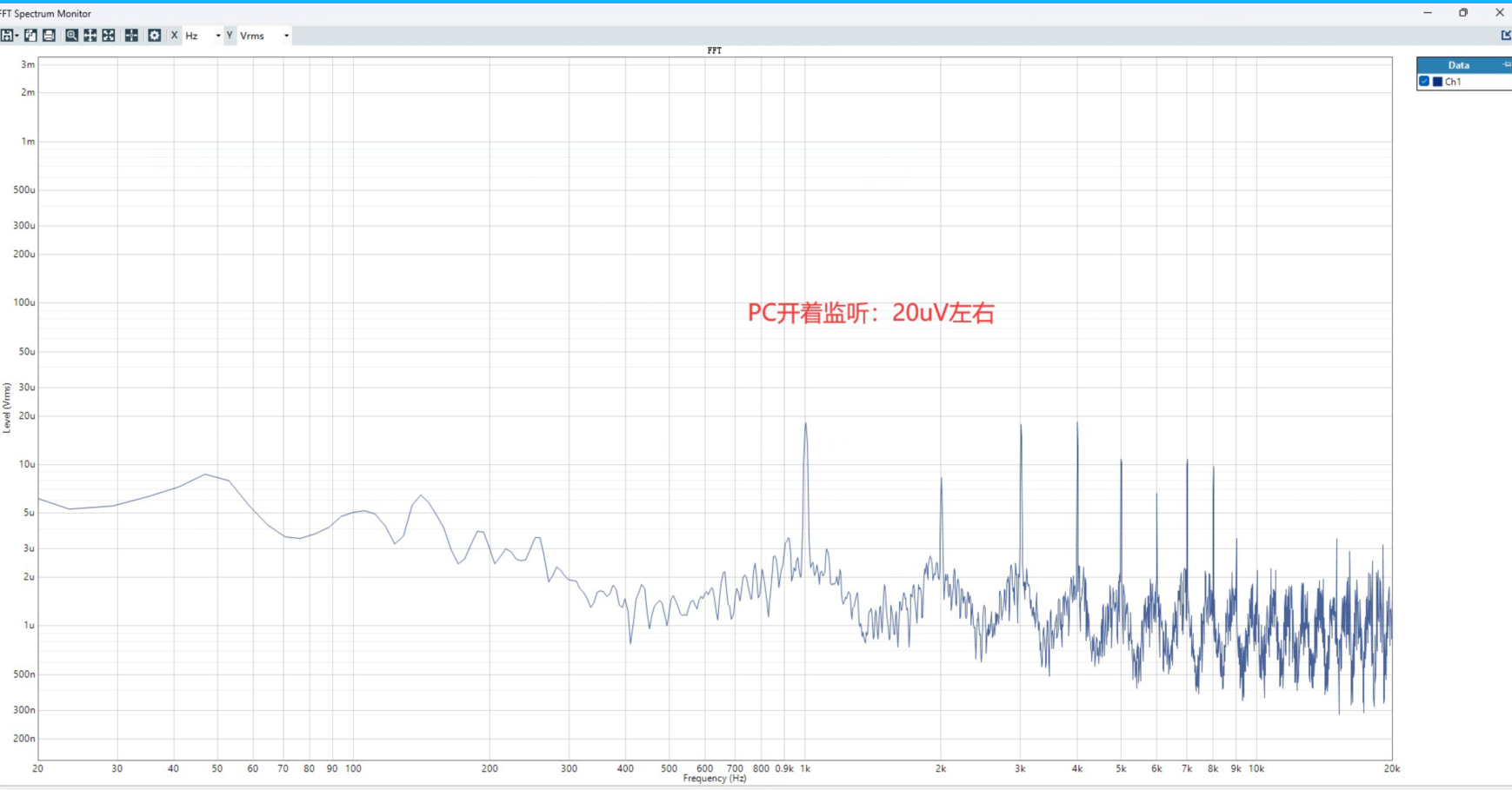

案例13：PC麦-7016MPC录音或者DAC回采输出有电流声---CCB（20240904）
  1. 分析思路： 先定位干扰源：
  2. 判断电源：不用PC供电，直接用电池（外接电源）供电，测试效果是否改善
  3. 判断外部麦引入：断开外部麦电路，麦脚悬空、麦脚接104电容到AGND，测试效果是否改善；
  4. 判断USB通信干扰：断开通信，或者在DM、DP加RC滤波，测试效果是否有改善；
  5. 判断硬件环境干扰：用demo板测试
  6. 判断软件干扰：用最新的公版SDK测试
  7. 判断干扰频点:用AP测试DAC输出，或者把PC录音的文件放到Audition解析频率。
  8. 分析结果： 不是电源干扰，不是外部麦引入，demo板+公版SDK能够复现，确定是USB通信干扰了麦模块，干扰频点是1KHZ的谐波。

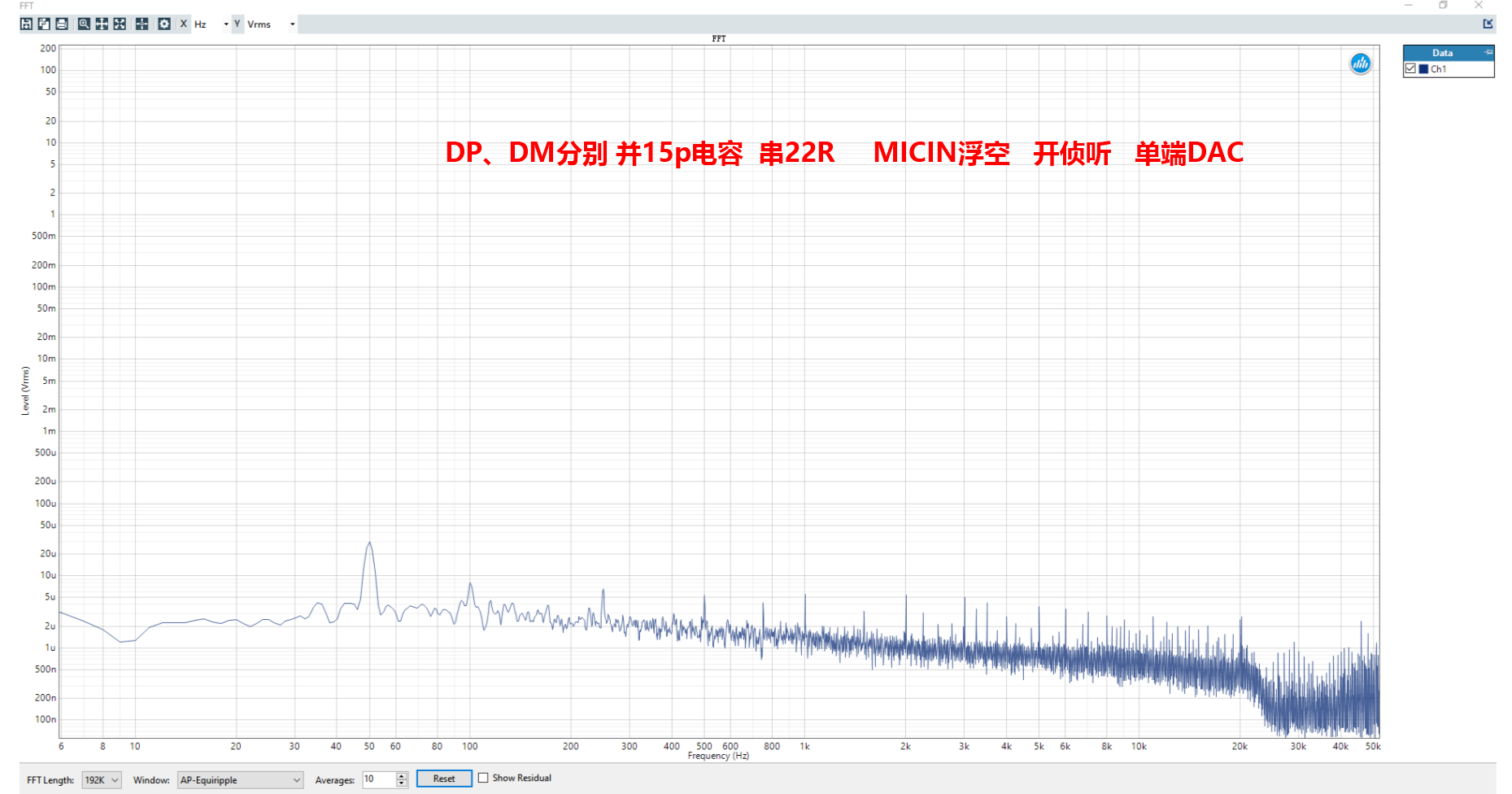

  9. 处理方法： 在DM、DP分别加RC滤波（串22R+并15PF），干扰被压制到5uV以下。

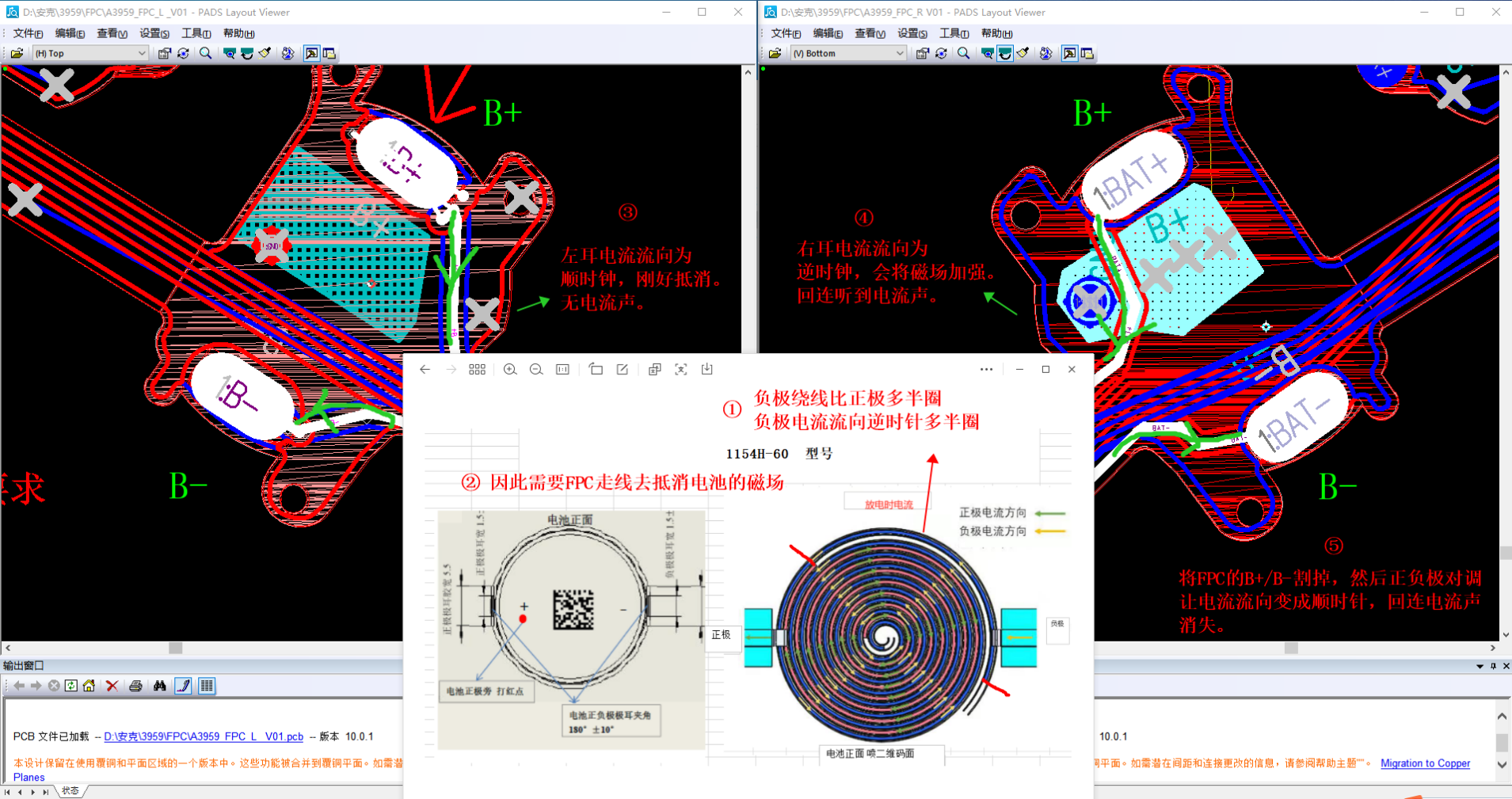

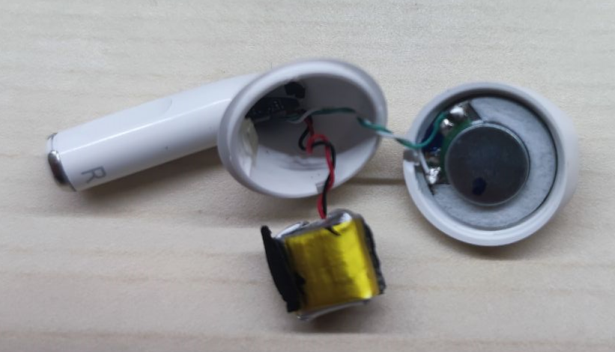

案例14：TWS耳机由于电池辐射干扰引起的电流声---LZF
  1. 可以通过了解电池的正负极的绕线方向和长度，了解电池的磁场方向。
  2. 通过增强绕线短电极走线，去抵消电池的磁场。从而减弱电池的磁场干扰到喇叭，消除或减弱电池辐射干扰到喇叭的电流声。 image
案例15：耳机超距回连产生的电流声---LZF

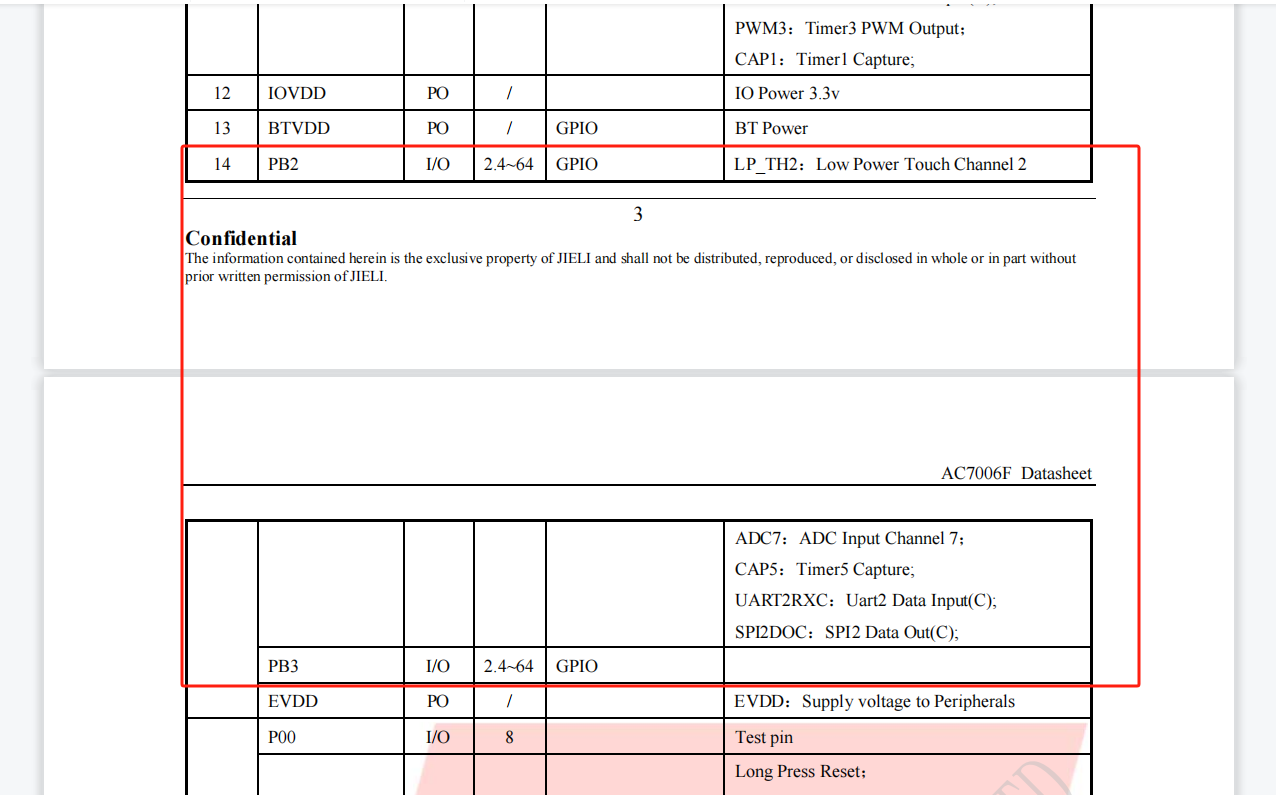

  1. 可以通过两个普通的IO短接，打上电流平衡补丁。（也可以使用芯片上一个双绑的IO，芯片内部短接） image

  2. 电流平衡补丁的基本原理：收数和发数的电流是不一样的，通过将蓝牙收数映射到一个IO口A上，另一个IO口B短接到A上，开边沿唤醒，在上升和下降沿的时候去开关一些寄存器，达到收发数时的电流比较接近的目的。 imageimage

案例16：AC1299A-TypeC耳机通话远端有滋滋干扰电流声---ZZJ（20241127）
  1. 检查客户原理图PCB无明显问题。
  2. 客户现象时有时无，关闭算法后静音房测试，发现摆动线束或者按键板，会影响杂音的时有时无，杂音类似手机信号干扰声。

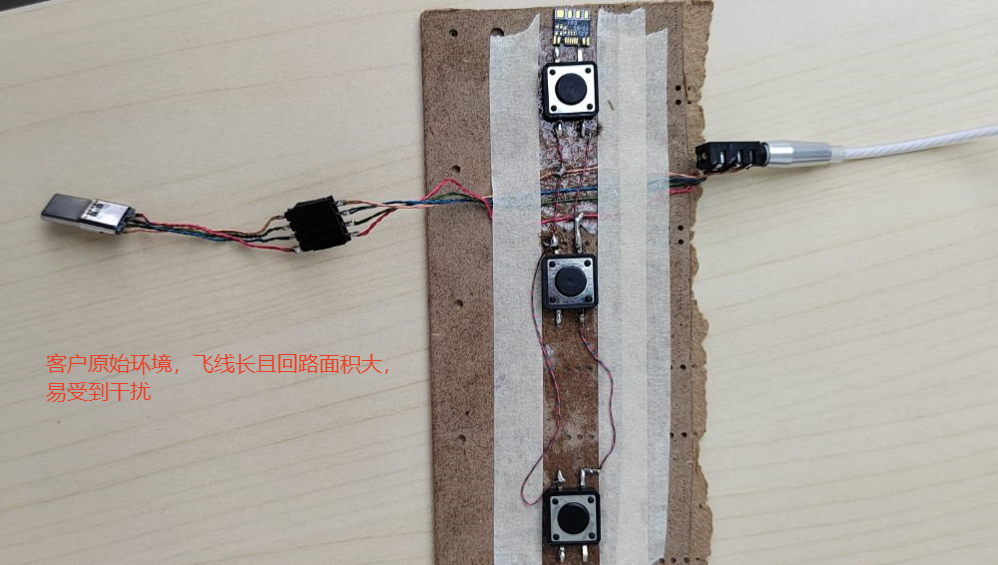

  3. 客户是样机阶段，飞线按键板又大又长，无法包地，判断音频线收到手机信号干扰。

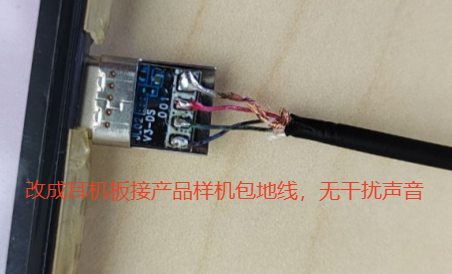

  4. 拆解客户对比的成品样机，是包地线，将其接到客户的耳机板上，静音房各种角度测试都无干扰电流声。
  5. 恢复软件算法，静音房各种角度测试都无干扰电流声。 imageimage

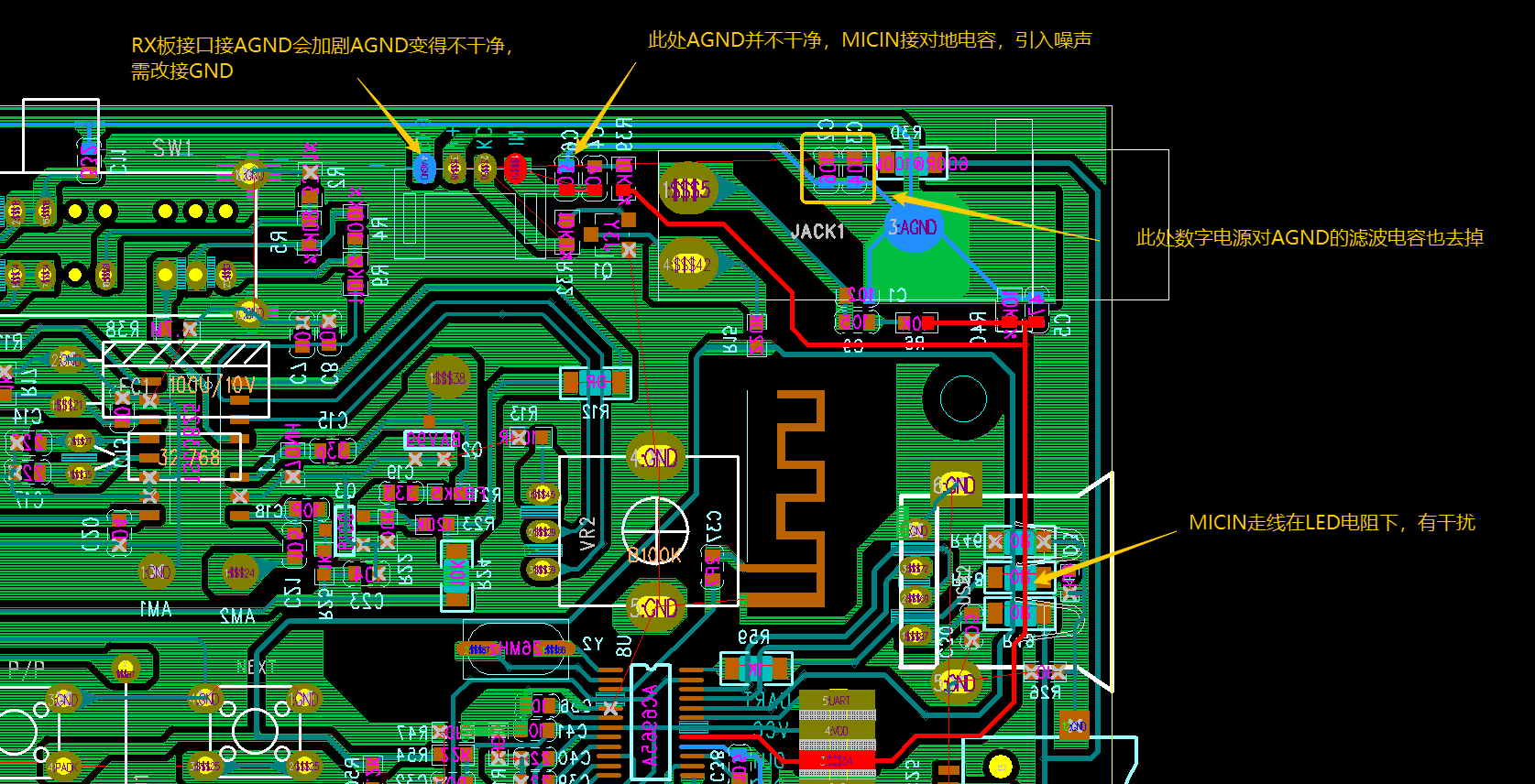

案例17：AC6965A+706无线麦接收板，无线麦杂音问题---ZZJ（20241206）
  1. 6965A音箱是单面板，地线并不能走得很好。
  2. 不接706RX板，只开混响有明显噪声，去掉MICIN的对地103电容后，可以解决不接RX情况下的噪声，也就是AND不干净。
  3. 在以上基础上，只接RX板的电源和地，也有明显噪声，RX板GND是接音箱板的AGND的，改接GND后，能解决70%噪声，也就是RX板接音箱板的AGND会干扰6965A的AGND。
  4. 在以上基础上，能听到推灯节奏噪声，MICIN走线在LED电阻下，收到LED信号影响，需要改走线或者不用PWM推灯。
  5. 在以上基础上，RX板电源加RC滤波，进一步降低噪声。
  6. 在以上基础上，剩余10%噪声通过开启6965A的噪声门优化，正常情况下听不到噪声，讲话情况下有小声底噪，客户确认效果


案例18：7012A无线麦RF加PA干扰哒哒哒杂音问题---ZZJ（20241219）

能复现客户问题，手摸天线可以减少哒哒哒噪声，按以下步骤调试分析
1、麦替换电阻，近端DAC监听可以听到噪声。
2、样机有静音功能，按键静音后麦数据清0，DAC监听可以听到噪声———证明DAC也受干扰。

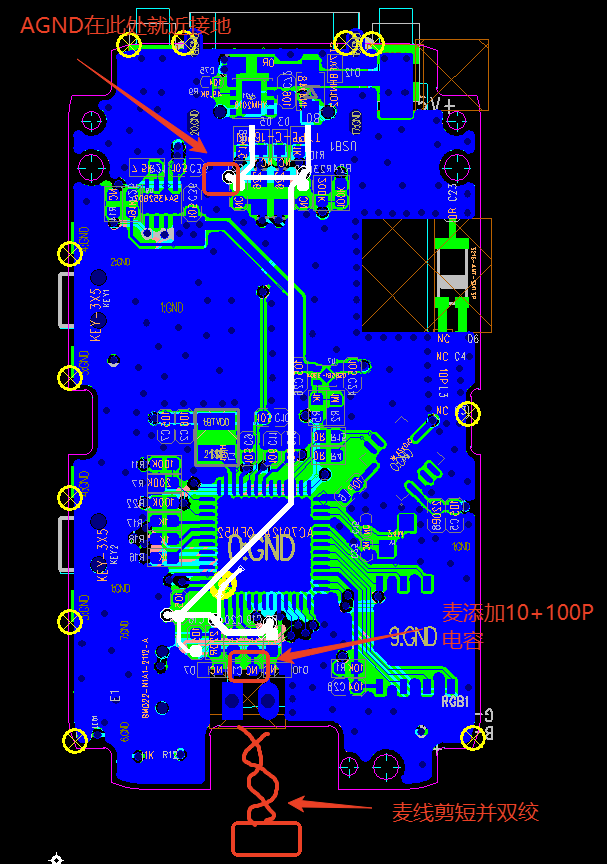

3、DAC及AGND是接到USB座输出监听，将USB座的AGND就近接GND后，DAC受干扰的噪声消失。
4、以上修改后，下载客户原始程序，蓝牙功率等级10，麦增益15，DAC无干扰噪声。
5、以上修改后，把麦焊接回去，同样出来了干扰噪声，也是就RF对麦也有干扰。
6、对麦线剪短(满足客户装机)，双绞，咪头焊接并10P+100P电容，AGND不接芯片衬底，听不到干扰声，消音室也只能听到一点点。
7、电池放回安装位置，对RF有一定遮挡作用，则消音室听不到噪声。
8、综合成本考虑，客户选择双绞咪头，修改AGND接地点，正常安静环境听不到干扰声，只有消音室仔细听能出来一点点。
