JL701N音箱 - 提示音外置到外挂Flash

📎 原始文档：https://www.kdocs.cn/l/cqHbWUXl501A JL701N音箱 - 提示音外置到外挂Flash

一、通过资源分区将提示音外置到外挂Flash（适用于提示音文件较多时）。

适用版本：JL701N_soundbox_release_v1.4.2_LVGL

Files · feature_LVGL_LTY · SOUNDBOX / 非可视化 / ac701n_soundbox_sdk · GitLab

最新分支：

Files · feature_lvgl_led · SOUNDBOX / 非可视化 / ac701n_soundbox_sdk · GitLab

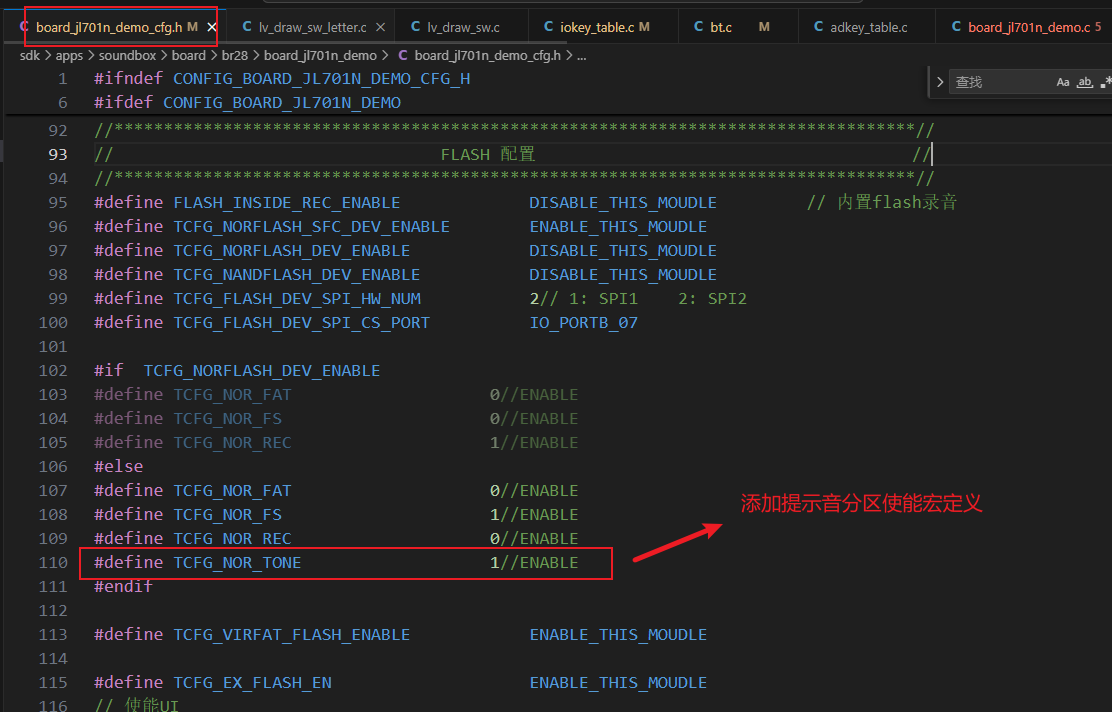

1、添加外挂flash提示音使能宏定义。

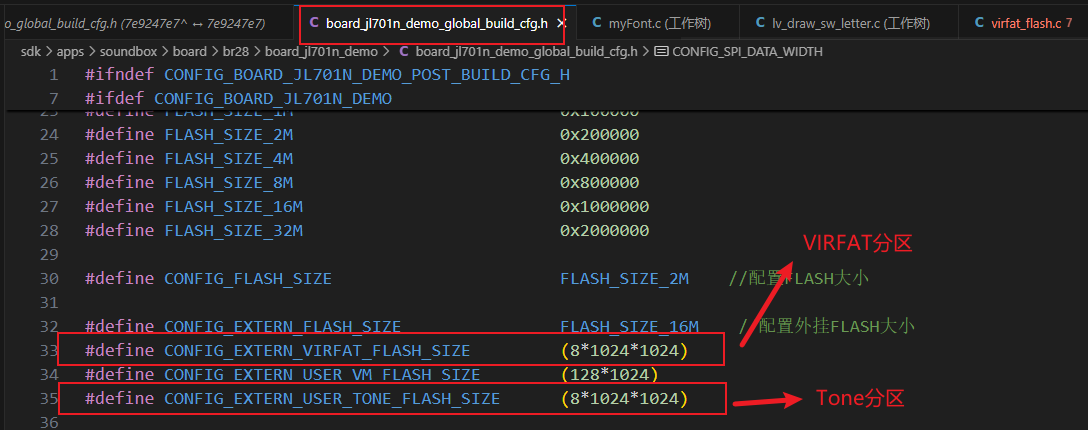

2、增加宏定义管理Tone分区分配的flash大小。

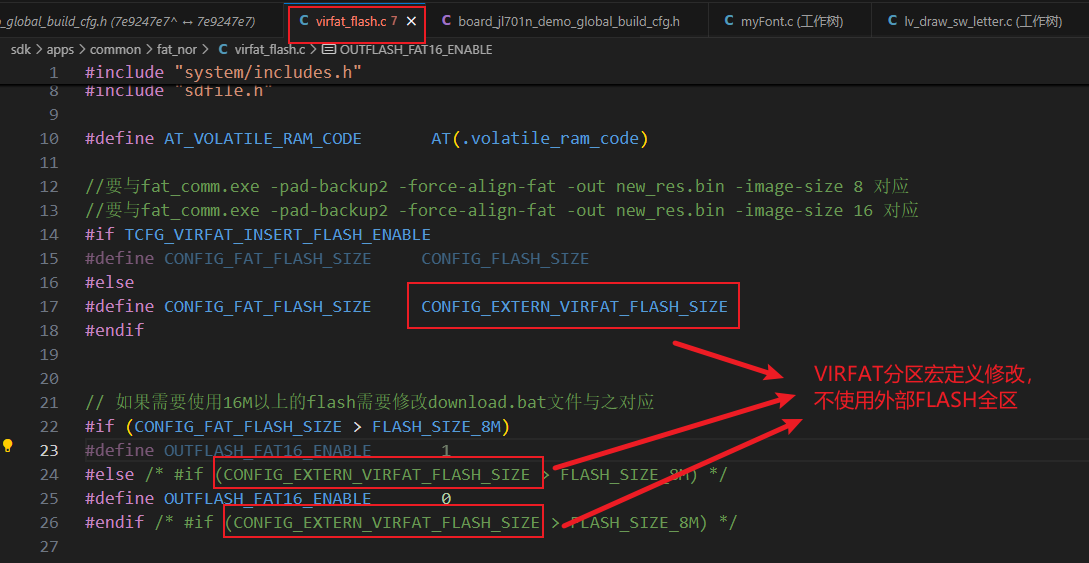

3、修改VIRFAT分区大小宏定义配置。

由CONFIG_EXTERN_FLASH_SIZE改为CONFIG_EXTERN_VIRFAT_FLASH_SIZE，大小需与download.bat设置对应。

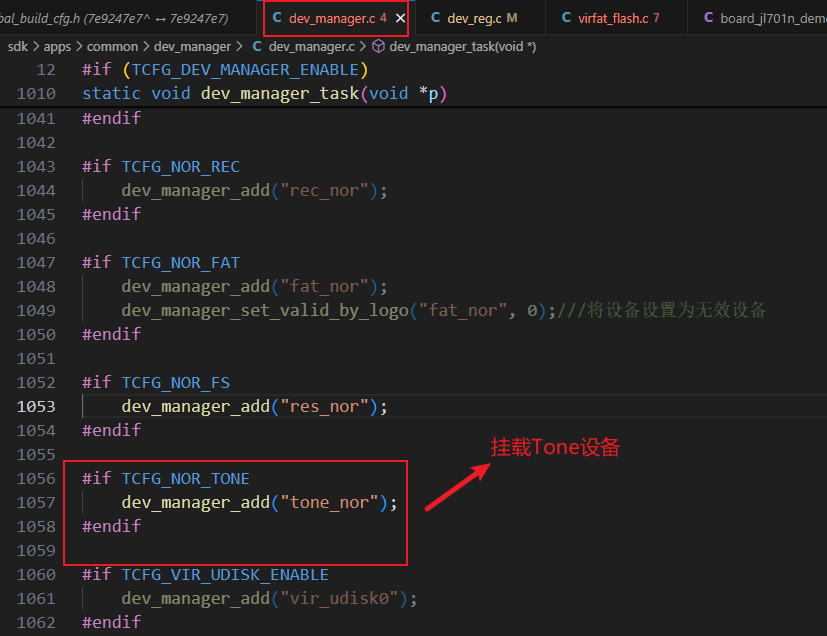

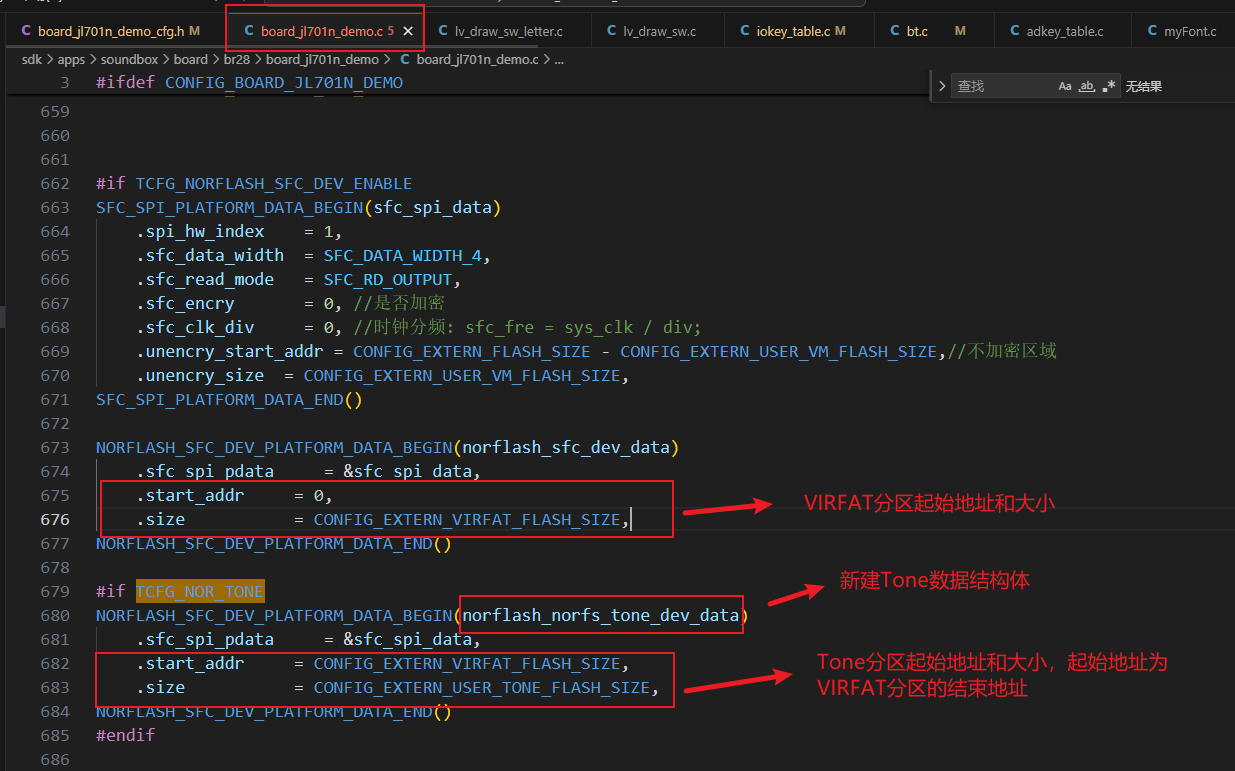

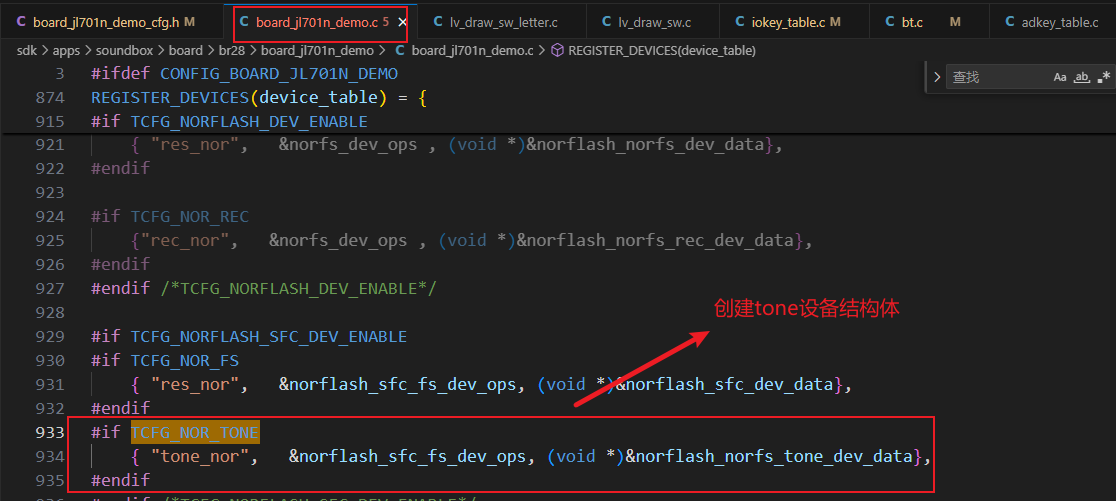

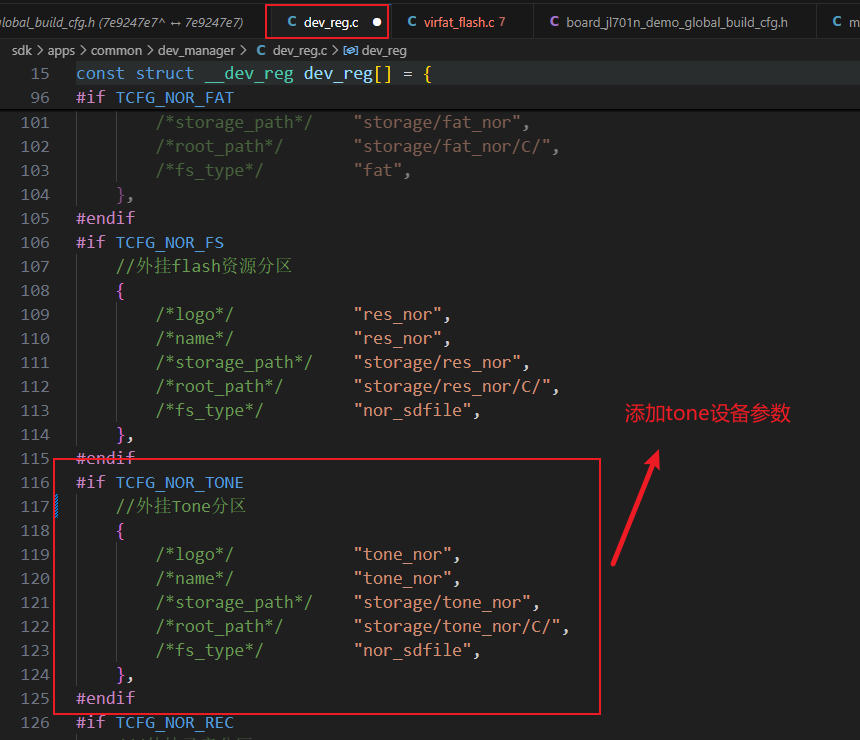

4、设置各分区的起始地址和大小，并创建、挂载Tone设备。

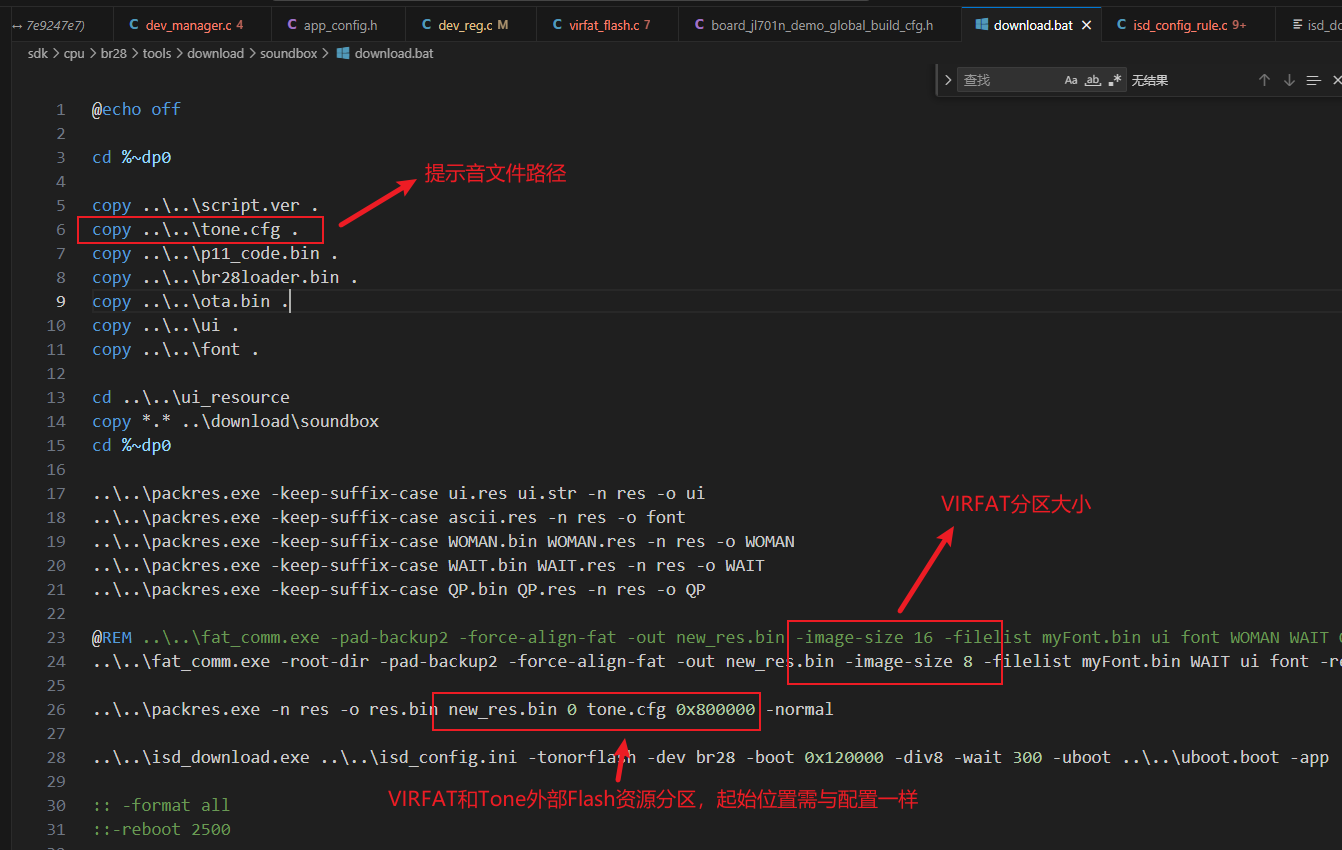

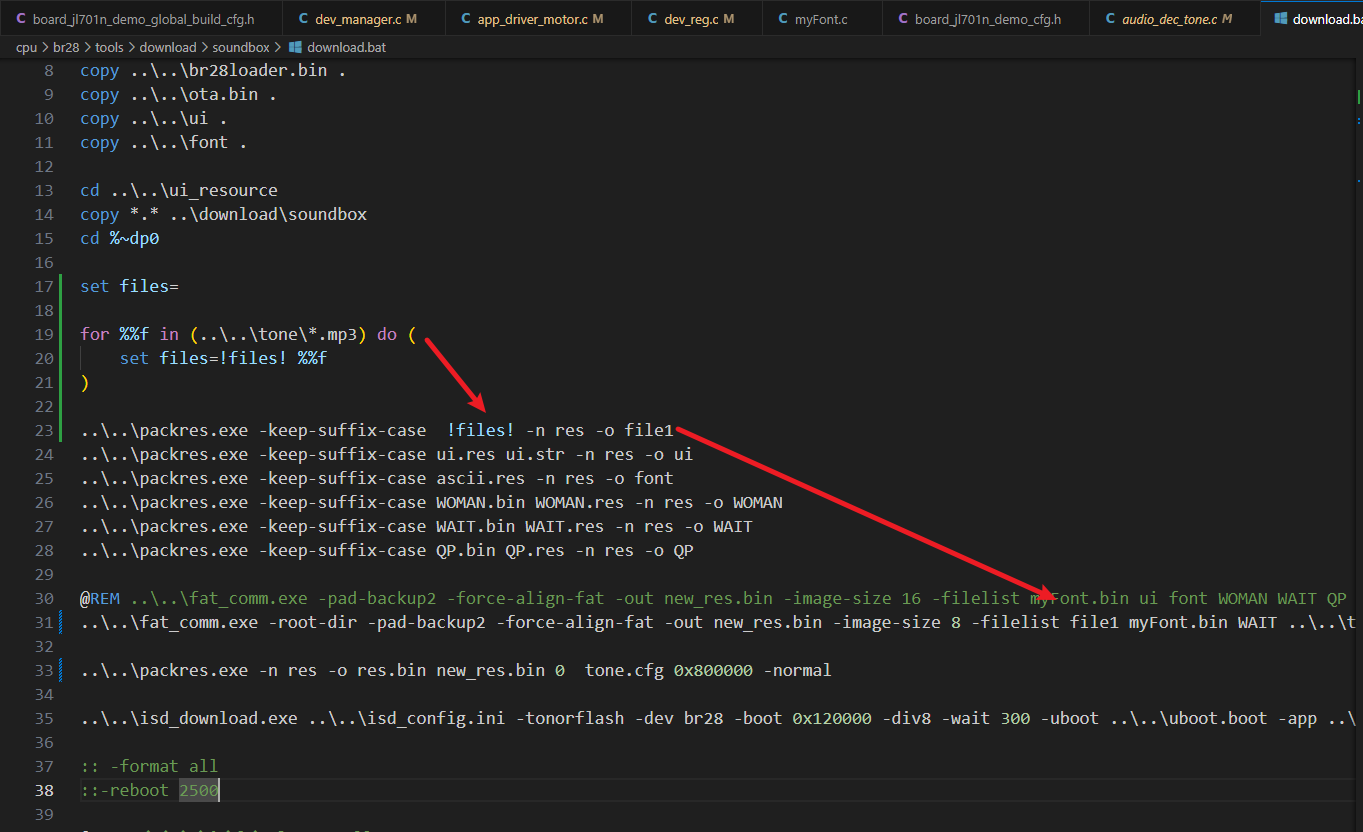

5、将提示音工具打包的提示音文件下载到对应地址。

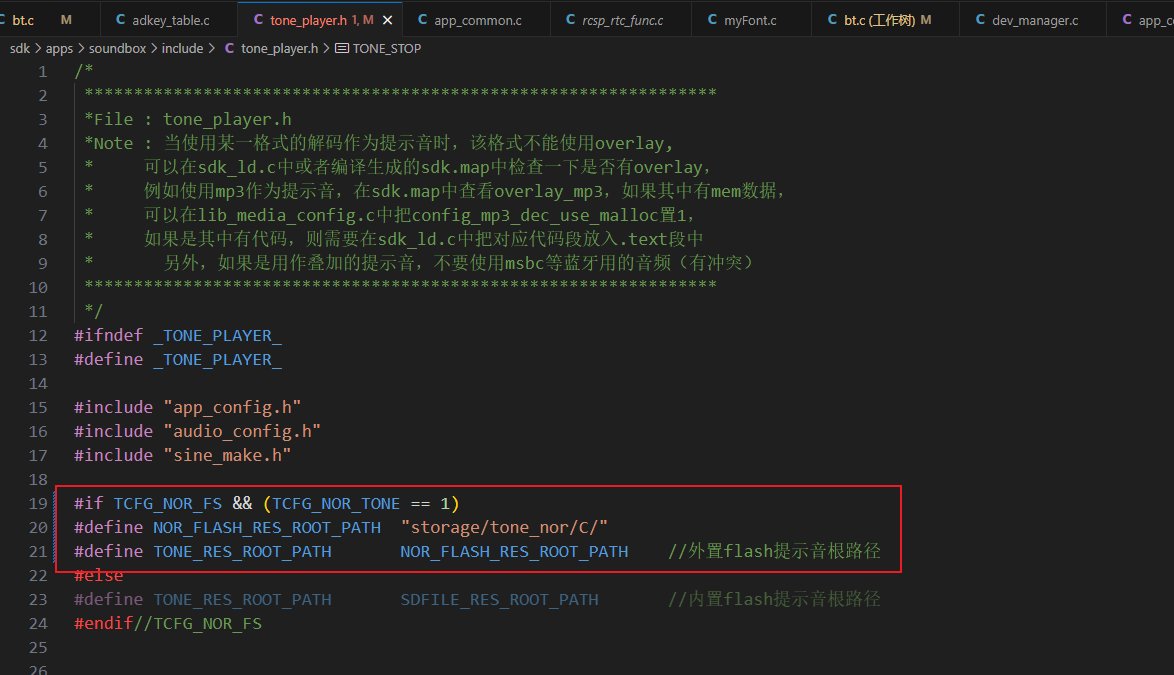

6、修改提示音播放路径。


7、测试代码及相关打印。

  • 测试代码。
void Tone_test_start(void)
{
    FILE *fp;
    printf("Tone_test_start");
    tone_play_by_path("storage/tone_nor/C/tone/8.*",1);
    fp = fopen("storage/tone_nor/C/tone/8.*", "r");
    if(!fp){
        printf("外部Flash没有这个文件");
    }else{
        printf("成功打开提示音");
        fclose(fp);
    }
}

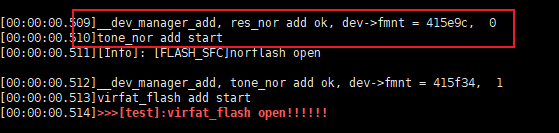

  • 开机时会出现挂载成功的打印。 image

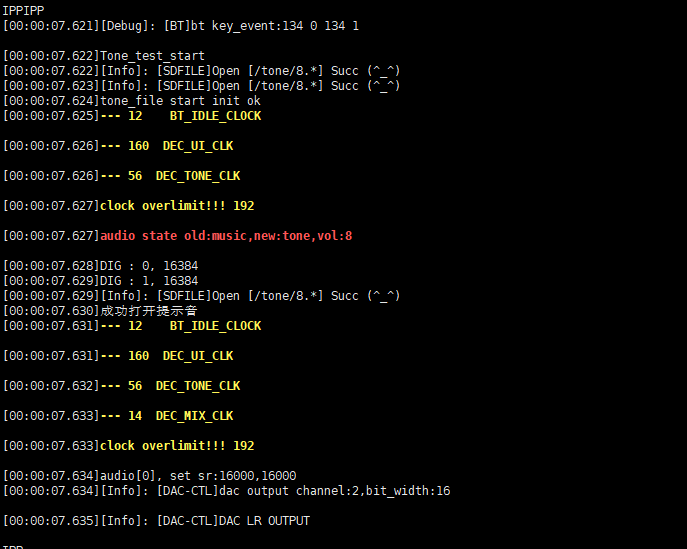

  • 测试代码打印，相关打印宏全开。 image

二、注意事项

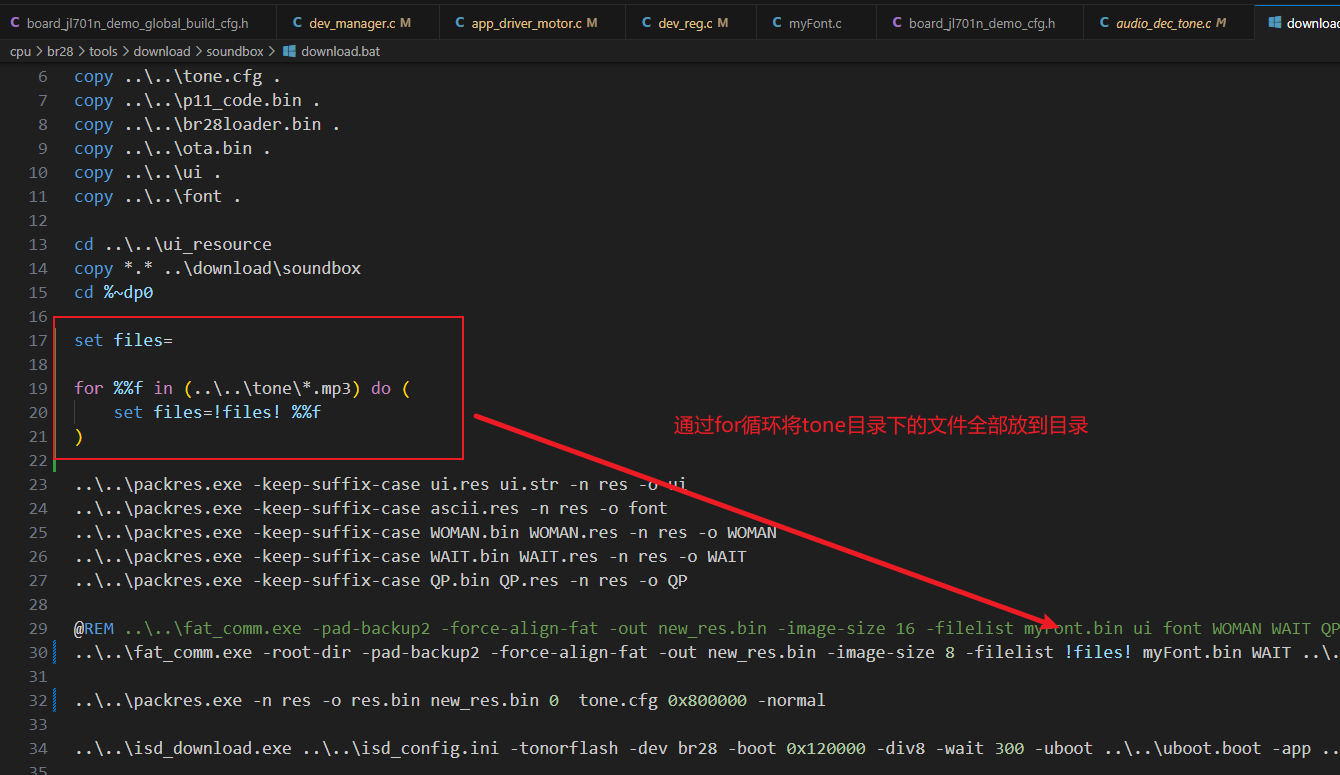

  1. 当提示音数量较少时，可通过直接放置于根目录，则不需要分区操作，较为简单。（根目录最多可放128个文件，包括提示音和其他文件） image
  2. 当文件数量超过根目录大小时，通过packres.exe打包提示音文件，再放入根目录，可以打开，但是无法播放，原因是virfat只支持一层，所以还是建议分区处理。 image
