AC46 系列 IIS 驱动说明

※总结日期： 2015-11-16
※SDK 版本：适合所有 AC46 系列 SDK
问题描述：对 AC46 系列 IIS 驱动使用过程中，对输入、输出配置讲解。及其中一些注意事项。
解决方案：

􀂾 ALNK 模块是一个通用的双声道音频接口，用于连接片外的DAC 或ADC，连接信号有MCLK，
SCLK， LRCK， DATA。
􀂾 支持 IIS/左对齐/右对齐/DSP0/ DSP1 共5 种模式

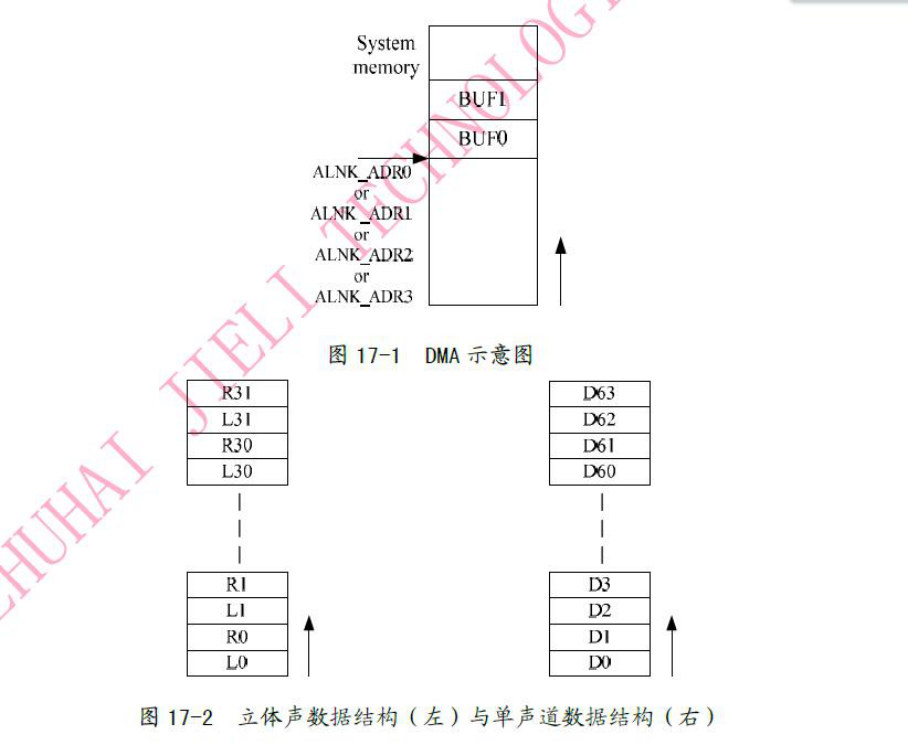

􀂾 支持 16bit 数据位宽，对18/20/24bit 位宽的设备可提供兼容支ALNK 通过DMA 的方式与片内系统进行数据连接，不论输入或输出，每条通道占用256Byte(64 对样点)的buffer 。双声道时， buf0/ buf1 各为32 对点；单声道时， buf0/ buf1各为64 个点。

二、应用

MCLK 是音频接口的主时钟， Delta-Sigma 类型的DAC/ADC 都是需要此信号的。 MCLK
可由ALNK 提供给DAC/ADC，也可由DAC/ADC 提供给ALNK。
ALNK 可配置为主机模式或从机模式。主机模式是指SCLK 和LRCK 由本模块提供，此
时需从外部提供相应采样率参考时钟。有3 种方式可供选择：
（1） MCU晶振口挂接22 . 5792MHz 晶振以支持44 . 1KHz 组别的采样率。
（2） MCU晶振口挂接24 . 576MHz 晶振以支持48/32KHz 组别的采样率。
（3）从PA14/PC12 端口输入相应频率的MCLK
从机模式是指SCLK 和LRCK 由外部DAC/ADC 提供，此时采样率由外部提供的LRCK
确定，因此芯片不需外接晶振提供采样率参考时钟。
ALNK 具备4 条独立的通道，可单独或同时工作，每条通道都可独立配置为输入或输
出，也可配置为不同的连接模式，但它们共用了MCLK/SCLK/LRCK 信号，因此使用上有
一定的限制。根据LRCK 信号的不同，将IIS/左对齐/右对齐定义为基本模式， DSP0/DSP1
定义为扩展模式。以下为通道配置的限制：
（1） 4 条通道只能同时配置为基本模式或扩展模式，不可混用。
（2）基本模式只支持双声道，扩展模式可支持单声道，但不支持双声道/单声道混用

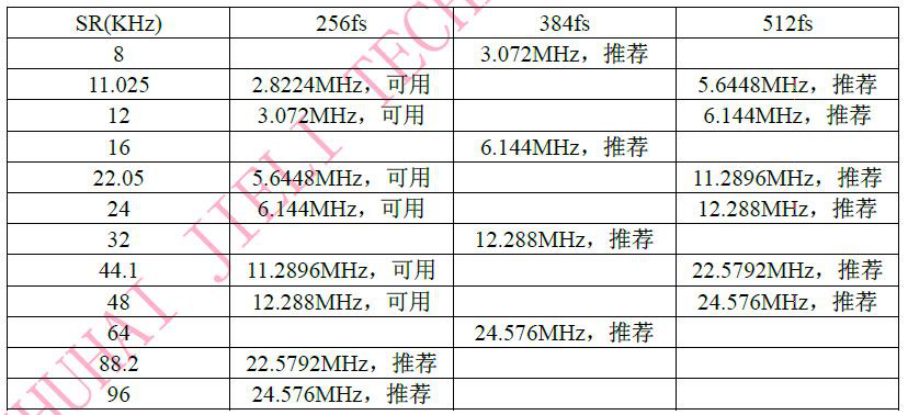

下表为ALNK 支持的采样率设置列表

三、硬件接口

ALNK 模块信号线MCLK， SCLK， LRCK， DATA 硬件IO 接口如下表所示。

信号名称占用IO口组别（一组）占用IO口组别（二组）
MCLKPC12PA14
SCLKPC10PA12
LRCKPC11PA13
CH0DATPC6PA8
CH1DATPC7PA9
CH2DATPC8PA10
CH3DATPC9PA11

四、例子程序中设置IIS输出、输出时注意点

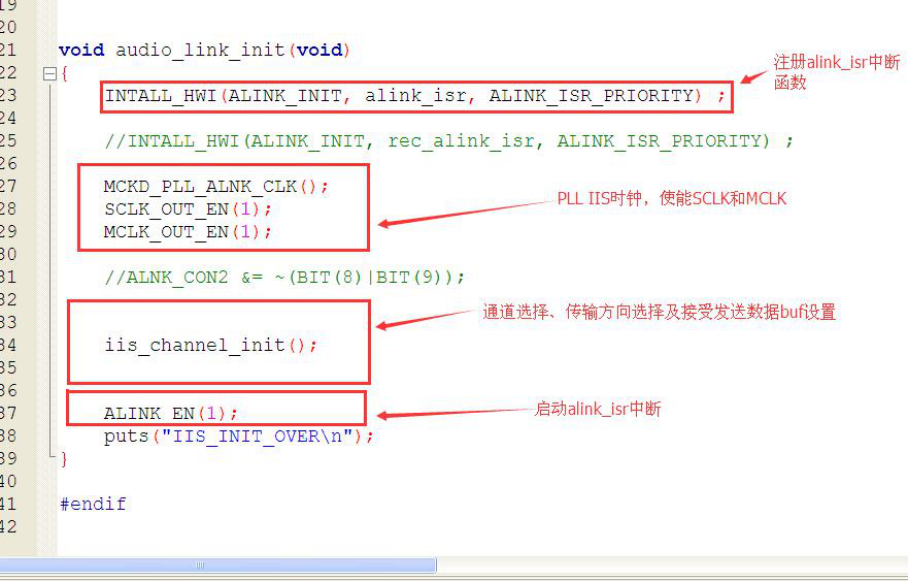

1 、注册alink_isr中断函数、初始IIS 时钟、选择通道和传输方向

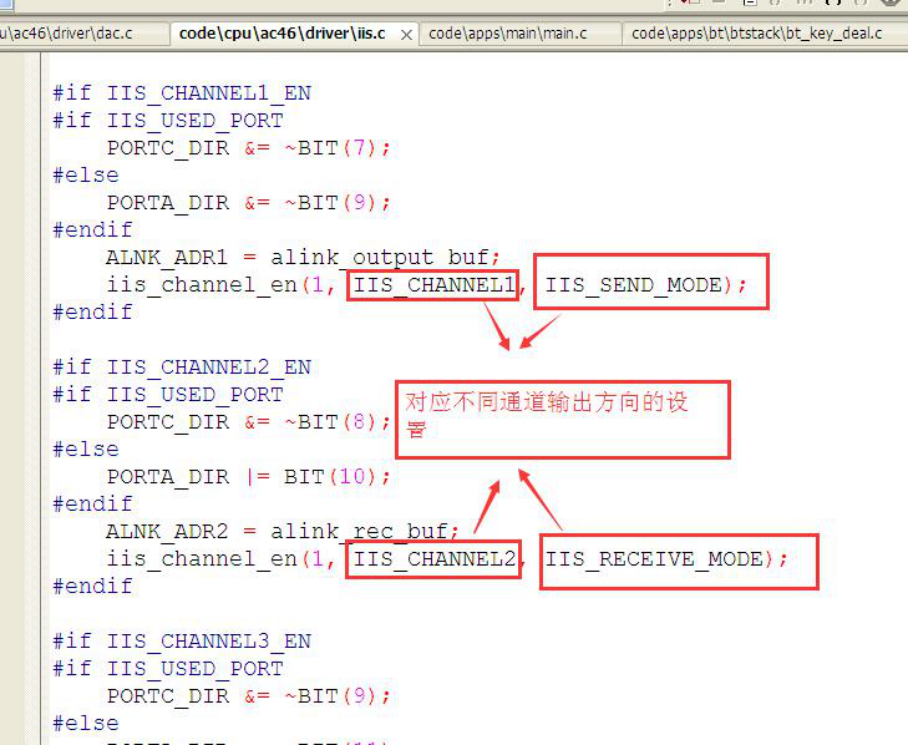

image 2、设置对应通道的输出方向：

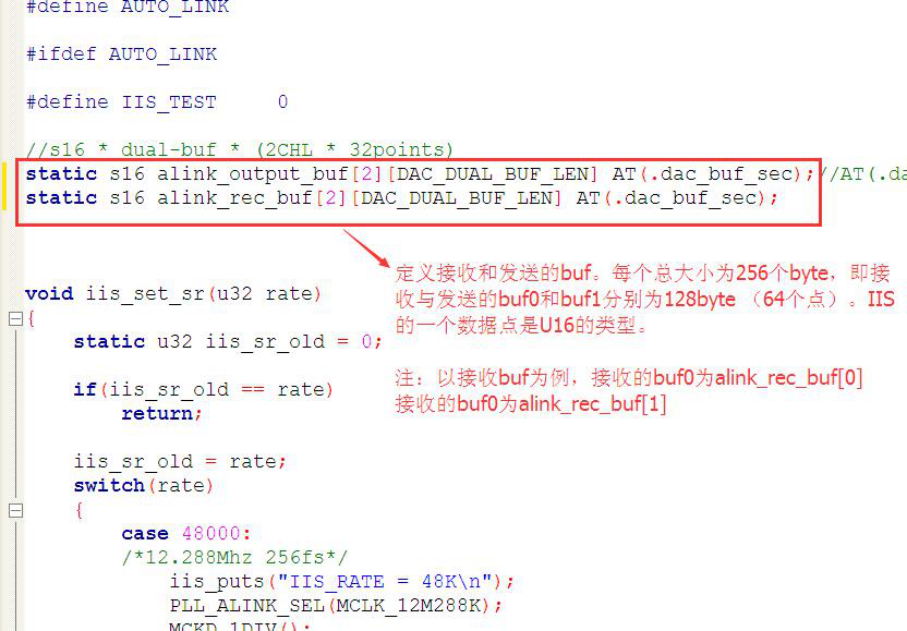

image 3、 IIS 传输buf的定义和使用

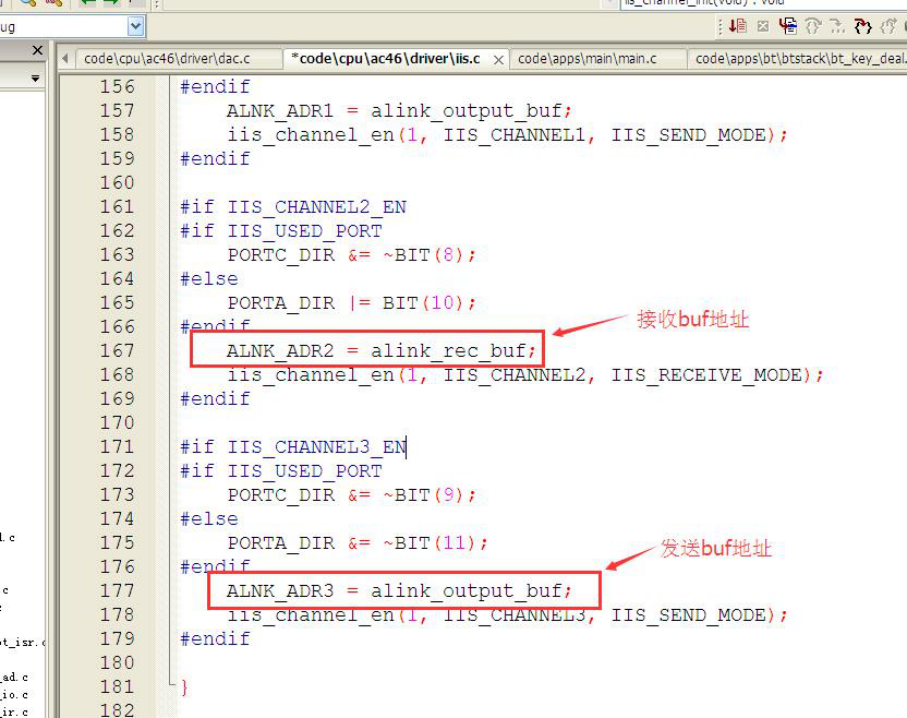

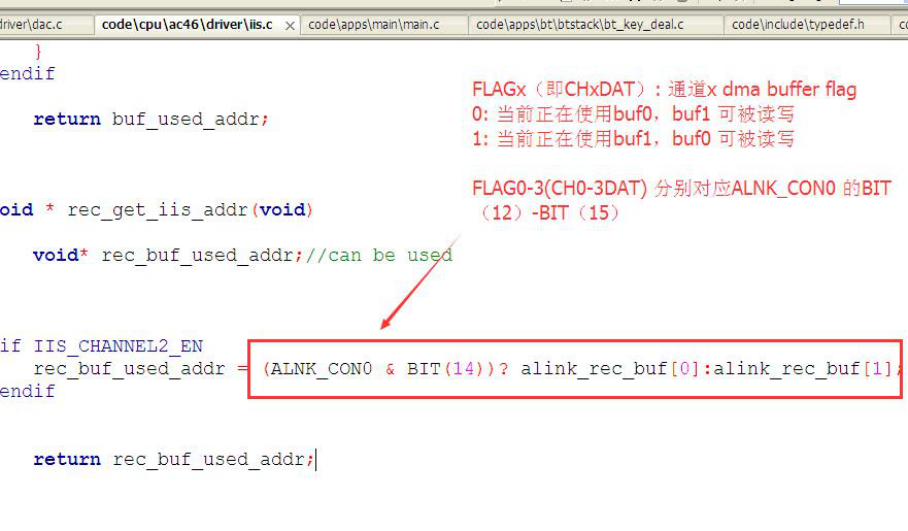

imageimage Buf0和Buf1的轮换使用：

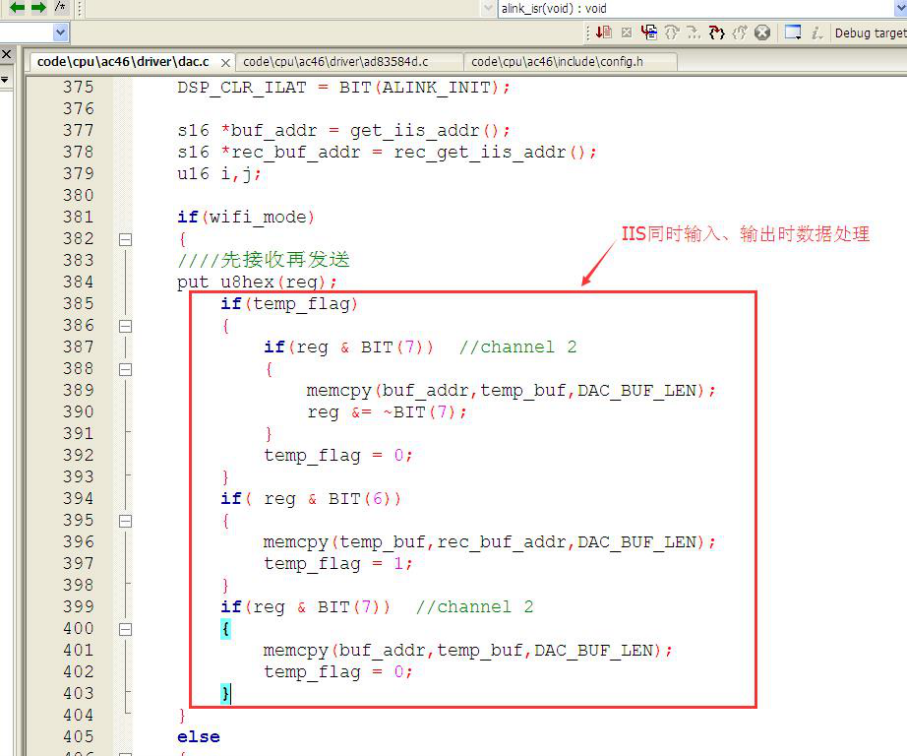

image 4、 IIS 同时做输入和输出时buf处理注意点

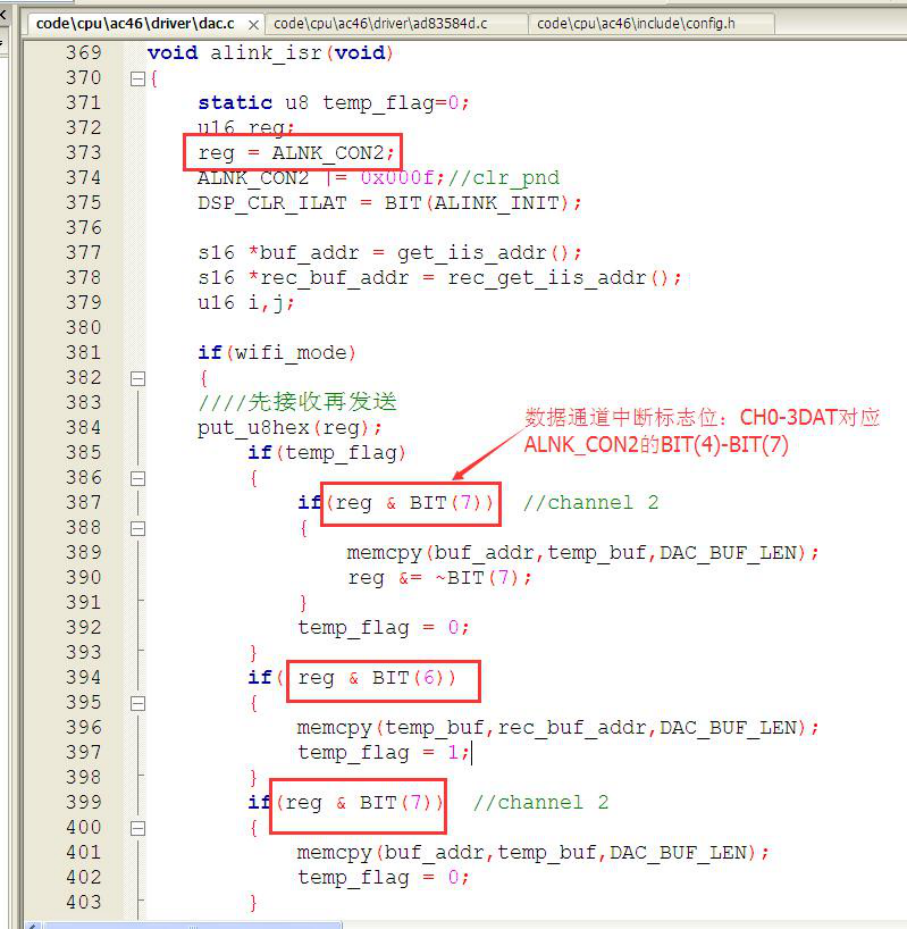

image 中断对应通道标志位：

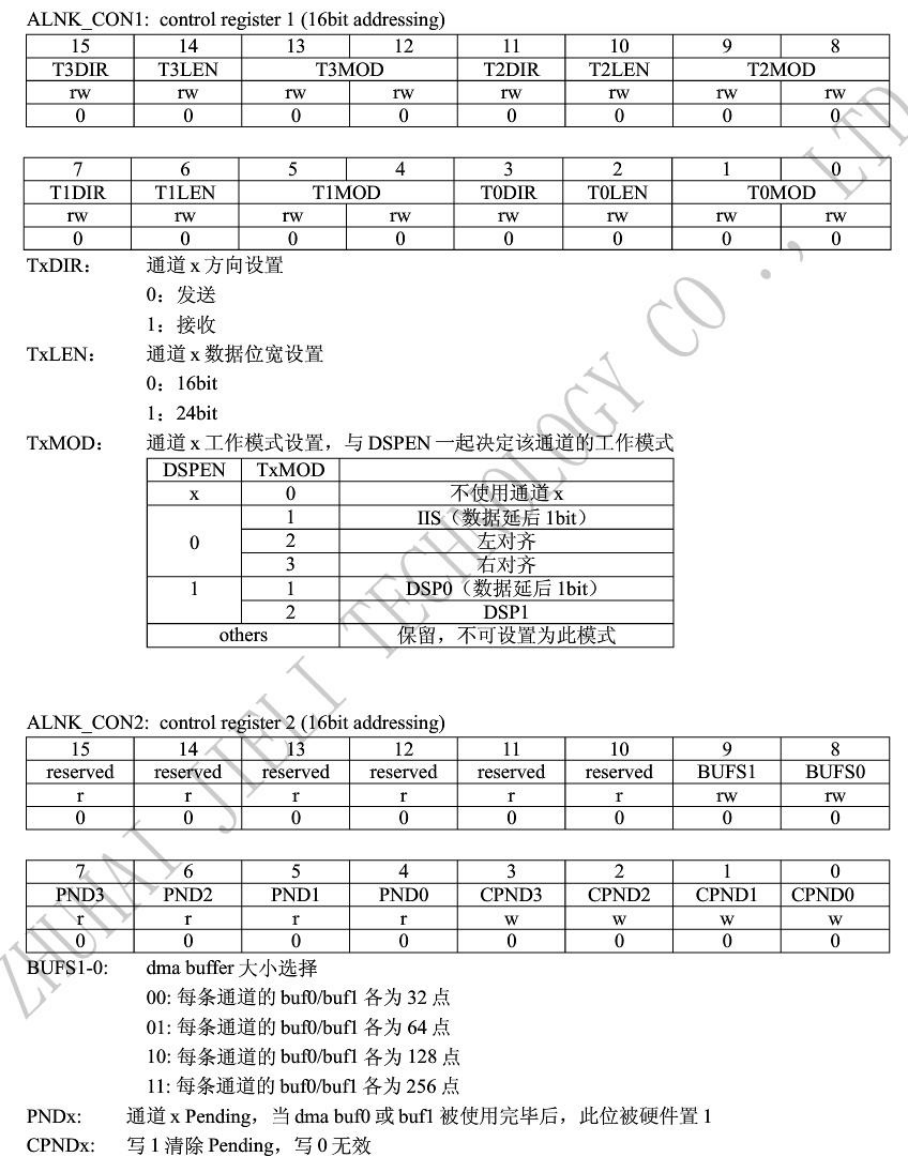

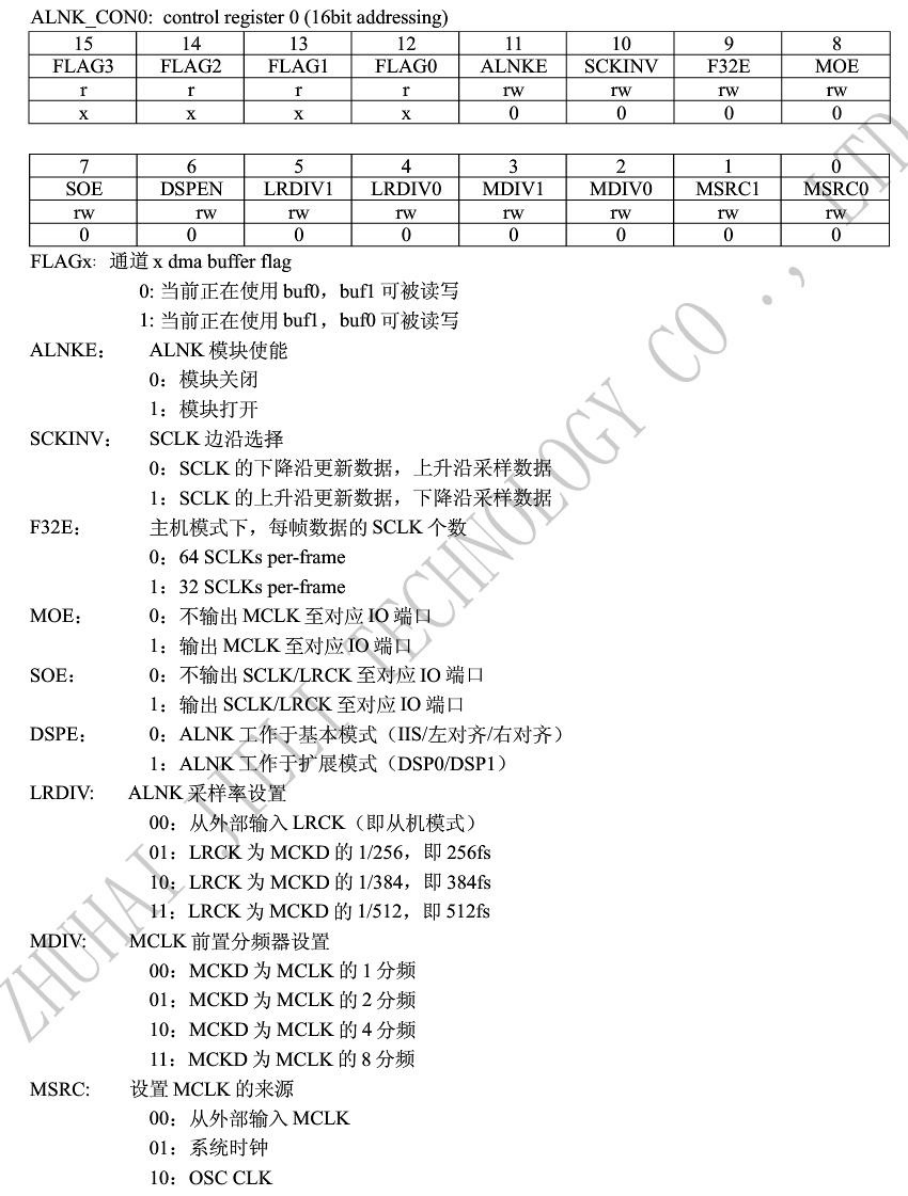

image 寄存器说明：
