JL ANC调试手册 V3.0

📎 原始文档：https://www.kdocs.cn/l/cjjpix0cD7nf

ANC使用手册

Rev 3 .0

This translated version is for reference only, and the English version shall prevail incase ofany discrepancy between the translated and English versions.
版权所有 2018杰理科技有限公司未经许可，禁止转载
目 录
版本说明....................................................................................................................................................3
适用sdk列表............................................................................................................................................4
一、ANC设计要点................................................................................................................................ 5
二、ANC 配置........................................................................................................................................ 6
1、 软件配置......................................................................................................................................6
2、 ANC配置工具.............................................................................................................................. 7
3、 ANC配置文件的读取和修改...................................................................................................... 9
三、ANC通透模式调试及常见问题解决.....................................................................................11
1、 普通模式调试方式................................................................................................................... 11
2、 防啸叫通透调试方式（MIC与喇叭不做隔音（不塞棉） ）................................................ 11
四、 JL ANC 开发工具使用说明................................................................................................. 13
1、 工具界面介绍......................................................................................................................... 13
2、 传递函数测试说明................................................................................................................. 16
3、 自动训练+手动微调说明（开发阶段）............................................................................... 21
4、 平均系数..................................................................................................................................27
5、 常见问题说明......................................................................................................................... 30
五、JL ANC 量产工具使用说明....................................................................................................32
1、 工具界面配置说明................................................................................................................... 32
2、 工具序列说明......................................................................................................................... 34
3、 量产方式....................................................................................................................................36

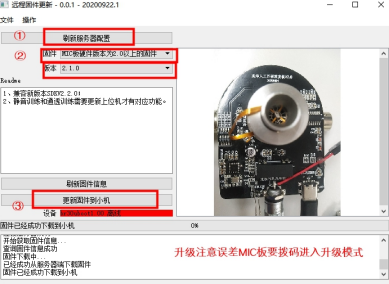

4、 误差MIC板升级方式（建议更新到V2.1.0 以上）.............................................................39
All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.
User manual ANC使用手册 Rev3.0 2of39

版本说明

版本号修改说明
V 1.0ANC配置说明
V 1.1增加ANC训练说明
V2.0修改ANC配置存储和读取方式（不兼容旧的版本）
V2.1修改ANC训练说明，增加关于通透模式的配置
V3.0增加ANS_DESIGNER 使用说明 和 通透啸叫调试说明

适用sdk列表

芯片系列SDK类型备注
AC897Nearphone
AD697Nearphone

All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.
User manual ANC使用手册 Rev3.0 4of39

一、ANC设计要点

1、要实现预期的效果，需要严格遵照硬件相关设计要求，具体参照硬件设计指南

All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.
User manual ANC使用手册 Rev3.0 5of39

二、ANC 配置

1、 软件配置

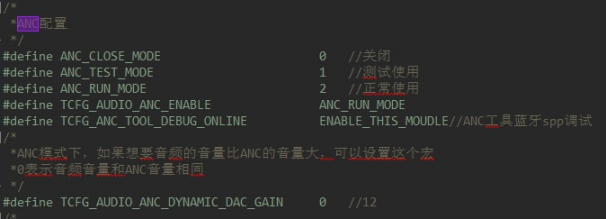

1.1、板级配置(如board_ad697n_anc_cfg.h)

image （1）TCFG_AUDIO_ANC_ENABLE 选择 ANC_RUN_MODE即打开ANC功能，默认可以通过“误差MIC板”串口调试；
（2）TCFG_ANC_TOOL_DEBUG_ONLINE 表示打开ANC参数蓝牙在线调试，可以用蓝牙dongle 调试ANC（ JL_ANC 调试工具、JL_ANC 量产工具都支持蓝牙调试或者串口调试）
（3） TCFG_AUDIO_ANC_DYNAMIC_DAC_GAIN 允许音频（播歌，通话）和ANC有不同的模拟增益，注意设置此功能时，会导致播歌或通话的时候，ANC/通透效果变差，所以一般播歌和通话都使用数字音量调节。

2、ANC配置工具

首先，先检查更新一下工具
image ANC参数配置分为：ANC参数（对应配置文件anc_gains. bin）和ANC系数（对应配置文件： anc_coeff. bin）。

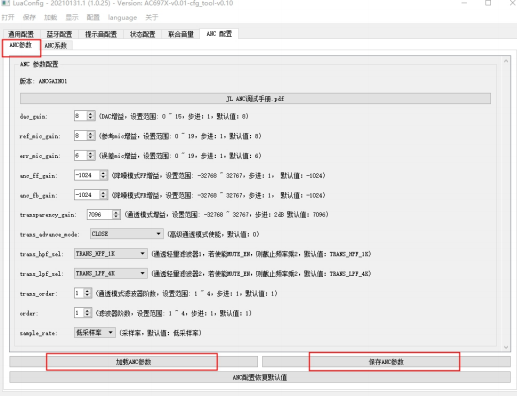

image 2.1、打开sdk配套工具，切换到ANC配置页面，如上图：
All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.
User manual ANC使用手册 Rev3.0 7of39
（1）加载ANC参数：可选择anc_gains. bin文件，解析文件内容，查看文件内的各项ANC系数
是多少；

（2）保存ANC参数：将当前界面的ANC系数，保存成anc_gains. bin文件。

2.2、ANC参数配置说明：
（1） dac_gain： DAC模拟增益，影响整个系统的 DAC信号幅度，包括播歌，通话。
（2） ref_mic_gain：参考MIC 模拟增益，影响整个系统的 MIC信号幅度，若与通话共用MIC，则影响通话远端声音大小。
（3） err_mic_gain：误差MIC 模拟增益。
以上均为芯片内部的模拟增益。ANC功能使能的情况下，其他出声的情景：播歌/通话/提示音等均使用ANC配置好的模拟增益。声音大小通过调整数字音量来控制和限制，故程序默认系统音量配置成了数字音量模式。

（4） anc_ff_gain：降噪模式FF数字增益，ANC前馈增益。

（5） anc_ff_gain：降噪模式FB数字增益，ANC后馈增益（一般FB单麦ANC 或HYBIRD双麦

ANC，才会用到）。
注意： （1） ~（ 5）均会影响到ANC的效果，一般确定好以上参数，才来调试/训练ANC滤波器

（6） transparency_gain：通透模式增益，可以通过修改该增益来调整通透模式的深度，增益越

大，通透越大声，注意通透增益太高可能会啸叫。
（7） trans_advance_mode：高级通透模式使能（使能该配置会影响anc_coeff. bin的长度，不能兼容之前的anc_coeff. bin，更改之后需要重新进行（预训练)和调试ANC系数）。
image ① CLOSE：关闭高级通透模式；

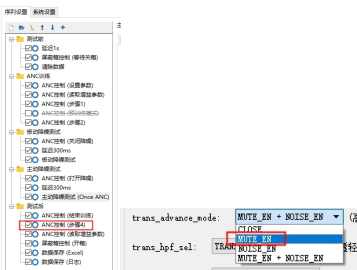

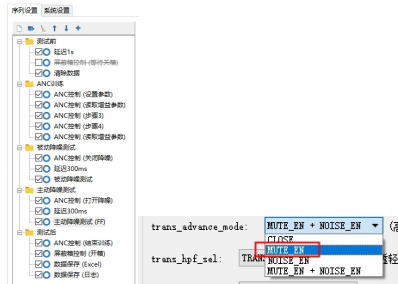

② MUTE_EN: 通透模式训练使能，打开之后通透可进入单独的训练模式，时长默认4秒；
③ NOISE_EN: 通透模式FIR滤波器使能，打开之后，可以通过通透滤波器调试界面，类似EQ拉取想要的通透效果，灵活度更高，具体查看ANC_DESGINER 使用说明。
（8） trans_hpf_sel、trans_lpf_sel: 通透轻量滤波器，可选择预设的一些高低通滤波器，调试通透效果，建议选择高通+低通的效果会比较好；
注意：打开 MUTE_EN 之后， trans_hpf_sel/trans_lpf_sel 设置的截止频率乘 2，如选择了 TRANS_LPF_ 1 K，实际为2K的低通，如关闭MUTE_EN，则TRANS_LPF_ 1 K，实际为1 K的低通； All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.
User manual ANC使用手册 Rev3.0 8of39

（8） trans_order、order:通透滤波器阶数以及ANC滤波器阶数，一般使用默认值即可；

（9） sample_rate: 采样率，一般使用默认值即可。

注意：ANC参数配置支持fw文件编辑

2.3、ANC系数仅支持加载查看版本信息，不支持编辑。

3、ANC配置文件的读取和修改

3.1、打开ANC配置工具

3.2、工具使用说明

imageimage All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

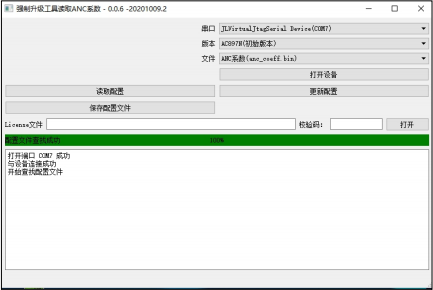

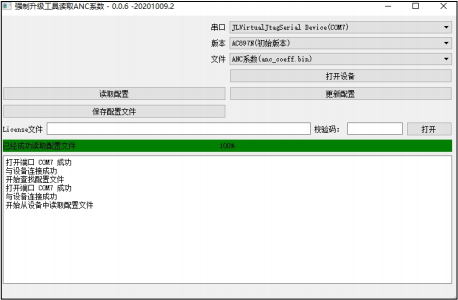

（1）通过usb下载工具（USB Updater V4.0及以上），通过串口连接设备的 LDOIN 5V，然后“打开设备”，结果如上图所示
（2）选择要读取或者更新的文件：ANC系数/ANC参数
image 点击 “读取配置”，提示如下，表示成功读取
image 这个时候点击 “保存配置文件”，即可保存对应的文件
点击”更新配置 “（确认文件栏中要更新的文件类型：anc_gains. bin/anc_coeff. bin），选择对应的文件，确认，即可更新相应的配置到设备中去；

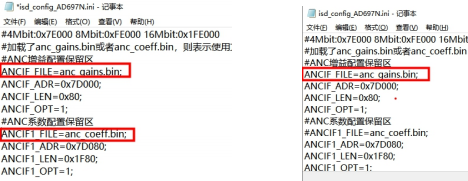

（3）将（2）中读取或者保存的配置文件下载到芯片里面，ini文件配置如下：(以下例子为AD697N 系列的板级，所以选择了 isd_config_AD697N. ini),以下左图表示加载 anc_gains. bin 和 anc_coeff. bin到下载文件。右图表示只加载anc_gains. bin，不加载anc_coeff. bin。
image 注意：无需在下载批处理 -res后面添加任何文件
All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

三、ANC通透模式调试及常见问题解决

1、 普通模式调试方式

注意：喇叭正负极性需统一（喇叭线不能焊反）。
（1）通透声音小：①提高通透增益；②放更多的低频出来，降低高通滤波器的截止频率，比如选择 TRANS_HPF_0_7 K或者不做高通滤波器；
（2）通透模式存在低频或者高频成分过多，存在噪声：调试通透轻量滤波器，低频过多做高通滤波，高频过多做低通，一般被动降噪的衰减频率在 1 KHZ以上，可以先加一个 1 KHZ 的高通滤波器（TRANS_HPF_ 1 K，如果通透MUTE_EN使能，则选择TRANS_HPF_0_ 5 K），后再加一个4KHZ 的低通滤波器（TRANS_LPF_4 K，如果通透MUTE_EN使能，则选择TRANS_LPF_2 K）；
（3）通透声音太大，声音过于嘈杂：①减小通透增益，②减小通透滤波器的带宽（低通截止频率更低，高通截止频率更高）；
（4）通透类似降噪的效果，有耳压：一般是喇叭焊反了，需要把通透增益符号取反即可。

2、 防啸叫通透调试方式（MIC与喇叭不做隔音（不塞棉））

（1）方法一：

① 开启MUTE_EN通透训练使能；
② 建议开启一个通透轻量滤波器，做高通滤波（一般700HZ），滤波器开得越少越不容易啸叫；
③ 调试trans_fz_gains = -256(软件修改)；如果还会啸叫，将trans_fz_gains = -1024，这时会有些不稳定，需测试一下一致性（修改位置audio_anc.c，如下图）；
image ④ 如以上调试仍会啸叫，考虑通透轻量滤波器加一个 NOTCH_ 1 K或者NOTCH_4_ 5 K（陷波器）；
image ⑤ 调试/降低通透增益。

（2）方法二：

All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.
① 开启MUTE_EN+NOISE_EN 通透训练使能+通透FIR滤波调试；
② 通透轻量滤波器加一个NOTCH_ 1 K；

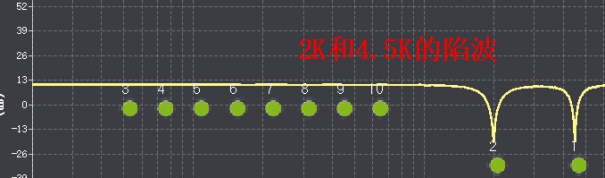

③ 通透FIR滤波器，根据啸叫点，手动拉陷波器，如下图，直到没有啸叫点；
④ 调试/降低通透增益。

(3)解决一致性问题:

① 平均系数：取10个样机做好通透训练，调试ANC和通透性能，读取样机的anc_coeff. bin，在 ANC_DESNIGER平均10个样机的anc_coeff. bin得到一个平均系数anc_coeff. bin，该系数可批量烧录，如一致性不行，考虑每个样机都单独做ANC预训练和通透预训练；
②单独训练: 每个样机都单独的做ANC预训练（步骤三）和通透预训练（步骤四），可在量产工具训练（具体见第五章 JL ANC量产工具使用说明），每只耳机训练时长大概为4 + 4 秒。
All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

四、JL ANC 开发工具使用说明

杰理anc蓝牙耳机方案，可以在消音室环境下，通过测试耳机传递函数，并下载到上位机调试anc 滤波器获取降噪性能:

1、 工具界面介绍

image All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

1.1、 界面参数

● 加载FFT数据：导入传递函数用；
● ANC ON/OFF、 通透模式: ANC模式、被动模式及通透模式开关；
● Bypass：测试传递函数使用；
● 通透预训练：调试通透模式之前，必须先进行通透预训练，操作方法为将耳机放在一空旷环境（不必佩戴耳朵训练），点击通透预训练，大概需要4s；
● ANC预训练：调试ANC模式之前，必须先进行ANC预训练，操作方法为将耳机佩戴人耳，点击ANC预训练，大概需要4s；

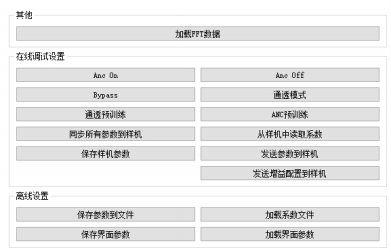

● 同步所有参数到样机：调整滤波器参数后，需要点击此按钮才能下载滤波器参数；
● 从设备读取系数：此功能是将小机原有的参数读出并表示为目标曲线（红色曲线，需要在增益界面和相位界面右键调出）；
● 保存设备参数：手动调试确认效果后，点击此按钮，保存滤波器系数（anc_coeff. bin）和增益文件（anc_gains. bin）；
● 发送参数到样机、 发送增益配置到样机：即把滤波器系数（anc_coeff. bin）和增益文件（anc_gains. bin）下载到小机；
image ● DAC增益：DAC输出音量
● 参考MIC增益：FF麦增益
● 误差MIC增益：FB麦增益，自动化训练对应err_mic_gain
● 通透轻量滤波器：通透效果调试用滤波器，包括高通、低通及陷波滤波器。
All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.
image ● FF gain：前馈anc增益

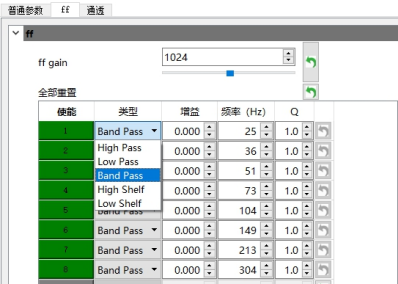

● 滤波器：FF前馈包含20段滤波器，每段滤波器包括：High Pass、 Low Pass、 Band Pass、 High Shelf、 Low Shelf

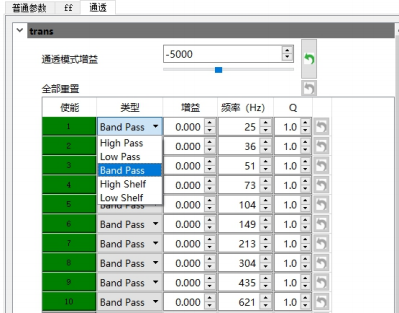

image ● 通透模式增益：根据样机实际情况，调试通透模式增益。通透增益方向与FF gain方向相反。
● 滤波器：FF前馈包含20段滤波器，每段滤波器包括：High Pass、 Low Pass、 Band Pass、 High Shelf、 Low Shelf
All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

2、 传递函数测试说明

（1）环境搭建

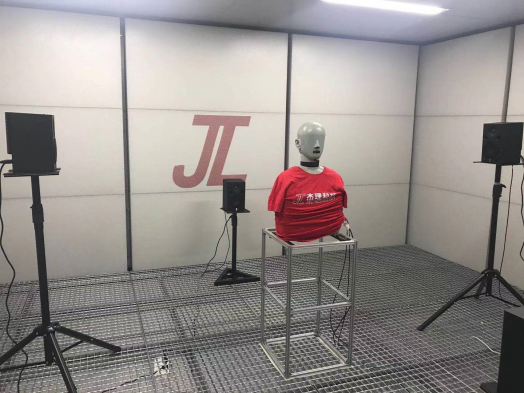

优选：全消音室+仿人头+AP+全频喇叭
全消音室：避免外接环境声对测试结果干扰
仿人头：需要带耳道，模拟人耳佩戴真实性能。
全频喇叭：满足低频测试,喇叭与人头距离1 ~ 1.5 m
image （2） PC(带蓝牙)连接调试耳机

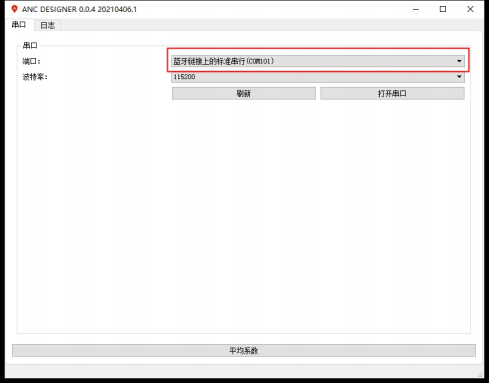

（3）通过SDK配置工具->打开ANC配置工具->打开ANC开发工具，根据实际选择对应蓝牙串口，如果没有搜到，点击刷新再次选择串口连接
image All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

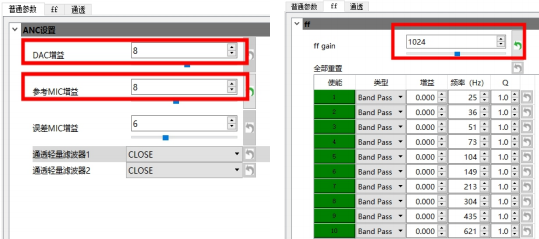

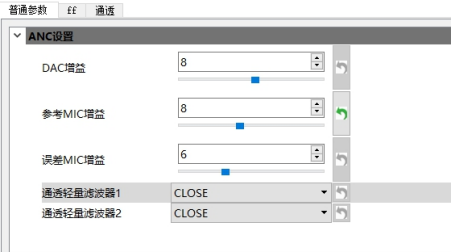

（4）根据实际需要，设置参数，包括普通参数(dac增益和参考麦增益)和anc增益

image All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

（5）传递函数测试

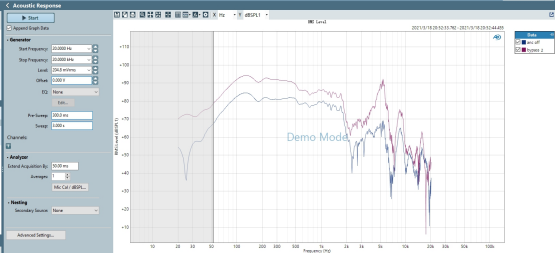

a、 打开音频测试软件，如ap，进入声学响应测试（Acoustic Response），仪器校准（包括人工耳、 喇叭）请自行调试；
b、 上位机点击“ANC预训练”，然后点击“通透预训练”；
c、上位机点击 “anc off”，测试被动曲线；
d、上位机点击“bypass”，测试bypass 曲线，测试bypass的时候，ff增益必须设置成 1024；

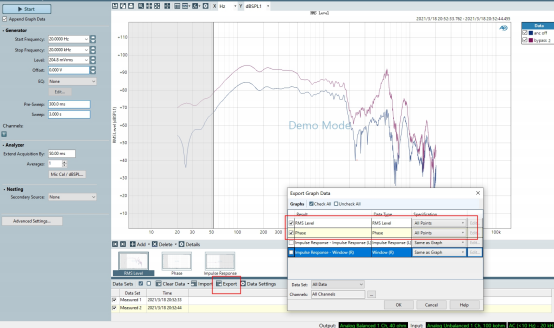

e、导出测试数据，数据包括两次测试曲线的增益及相位，导出的文件为excel文件，因为版本原因，需要电脑端重新打开并另存同样格式文件，才能在anc上位机调用。
imageimage All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

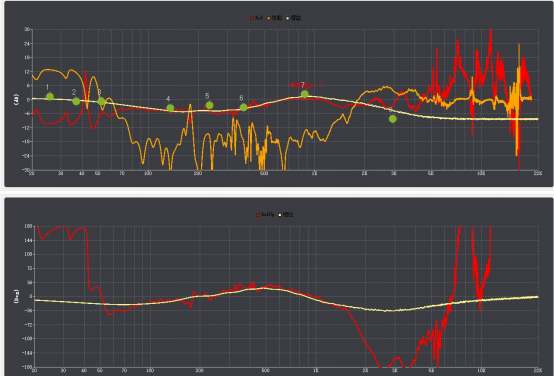

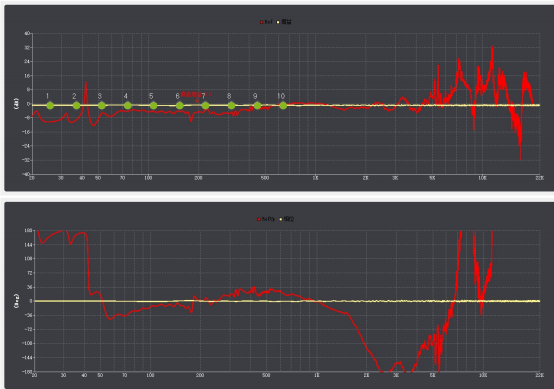

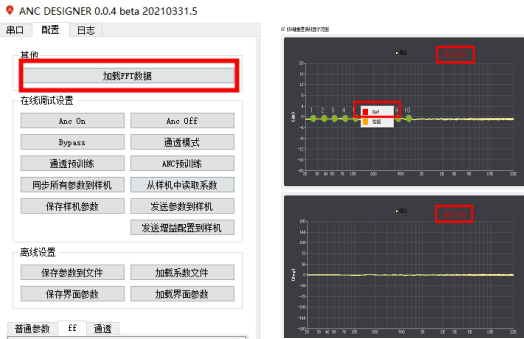

（6）使用上位机加 FFT数据，即步骤4测试得到的excel文件（注意是另存文件），并在增益图和相位图上右键打开“ref”曲线，红色曲线为生成的目标曲线。如果相位相比黄色线偏差180°,可将ff gain取反。
imageimage All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.
（7）对照目标曲线，调试滤波器参数，滤波器包括：High pass、 Low pass、 Band pass、 High Shelf、Low Shelf。调整滤波器使黄色增益曲线和黄色相位曲线与红色目标曲线重合，一般情况下，高频不做重合（2 K以上），主要使用 “High Shelf ”做压制。调试过程，可以右键打开橙色“性能”曲线，该曲线是性能模拟曲线，指示参考降噪性能趋势。
imageimage All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

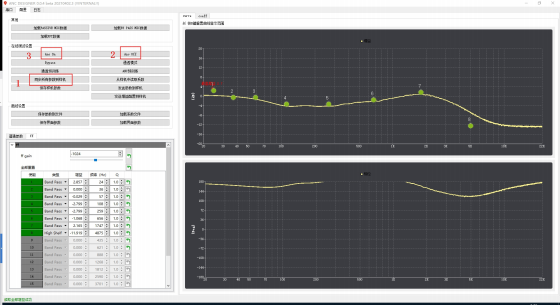

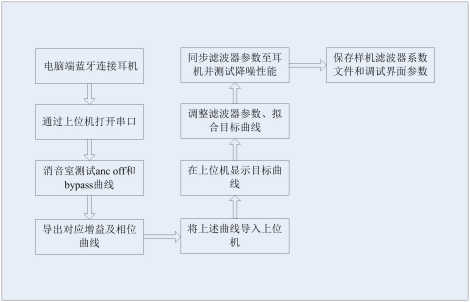

（8）将滤波器参数下载到样机上，上位机点击“同步所有参数到设备”，点击“anc off”，再点击“anc on”。电脑端操作ap测试降噪性能。注意：如果修改了滤波器参数，点击同步参数后，一定要再操作anc off和anc on，这样才能让对应anc生效。
image （9）调试效果满意后，点击 “从样机中读取系数”，后点击 “保存设备参数”，保存“ANC_COEFF. BIN”和“ANC_GAINS. BIN”文件，该文件可以通过下载包下载到样机测试（方法参考本文第二章第三节ANC配置的读取和修改）。点击“保存界面参数”，即把现有滤波器界面显示的参数保存，下次需要修改滤波器的时候，直接“加载界面参数”进行微调。注意，如果没有保存界面参数，就不能在后续微调滤波器参数。

3、 自动训练+手动微调说明（开发阶段）

AC897N/AD697N的ANC耳机支持自动化训练和手动调试，若要将已自动化训练的样机再进行手动微调，需要先将自动化训练的系数通过anc_designer上位机读取系数后生成参考曲线（ref），以此曲线为参考手动调整滤波器和ff_gain去拟合参考曲线，拟合出来的参数为自动化系数转为界面化可微调的滤波器参数，如果拟合效果好，效果与自动化性能接近，在此基础上再进行微调，进一步优化anc性能。
All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

3.1、调试环境

● 已训练好的样机
● 电脑（带蓝牙）
● anc_designer-0 .0.4 软件

3.2、操作步骤

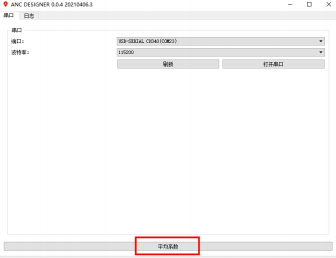

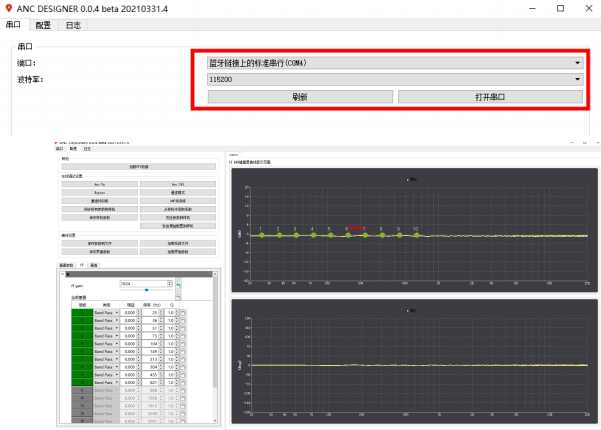

（1）样机连接电脑蓝牙，打开anc_designer上位机，打开对应的蓝牙串口。

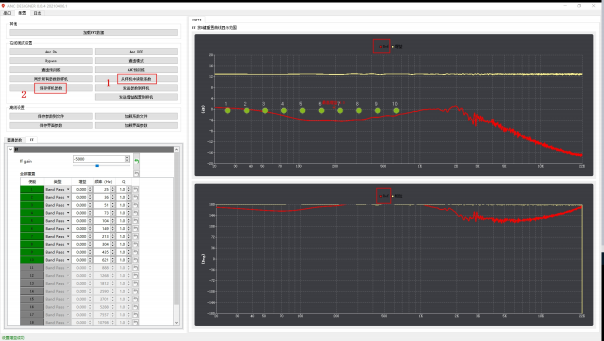

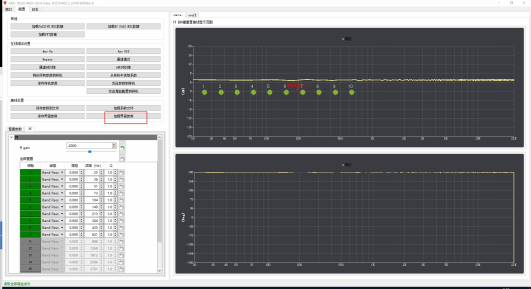

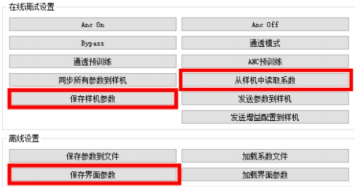

image （2）获取已自动化训练的样机系数。进入样机调试界面，先点击“从样机中读取系数”，再点击“保存样机参数”，保存原始的系数文件，先保存coeff文件，再保存gains文件；然后在右边的显示窗口中右键调出增益和相位的ref曲线。保存系数文件，可在后续手动调试的过程中做对比测试用。
All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

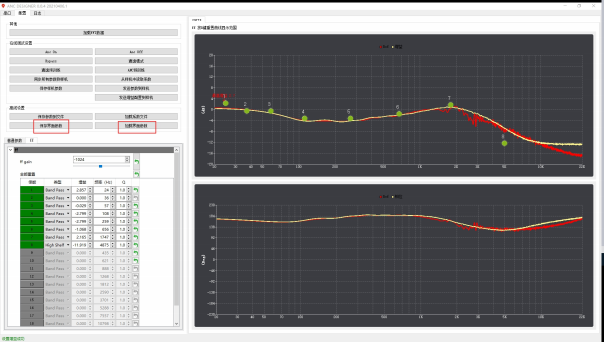

（3）拟合曲线.

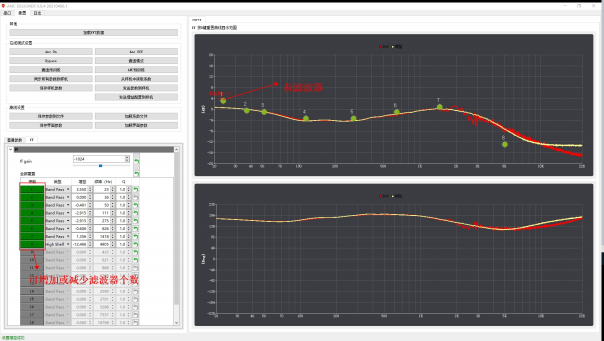

1）先通过调节ff gain使黄色线接近ref线；

All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

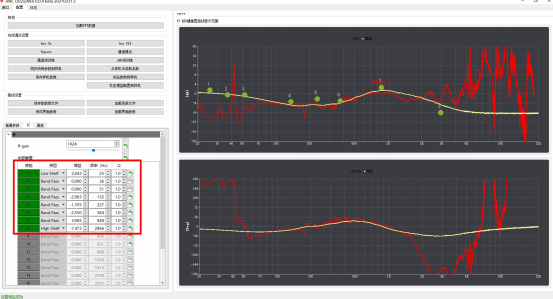

2）拉滤波器的点拟合增益和相位曲线

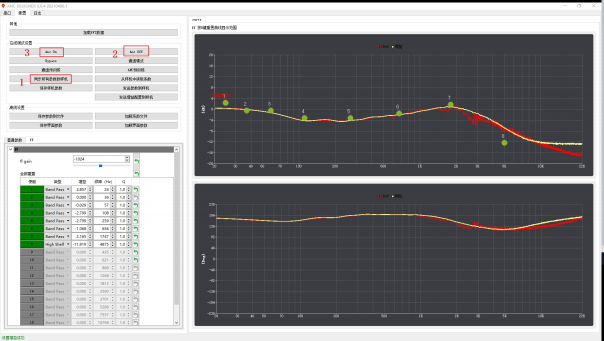

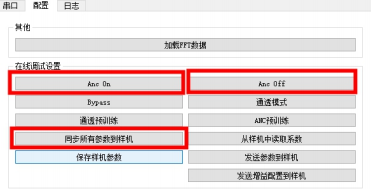

image （4）同步参数到样机.点击 “同步所有参数到样机”，再分别点击 “Anc Off”和 “Anc On”听效果。 当黄色线与ref线十分拟合时，此时的拟合降噪效果等于自动化训练的效果，再通过微调滤波器来提来升降噪性能。
All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.
image （5）保存当前界面的滤波器参数和增益。点击“保存界面参数”，保存文件类型为. u ipa文件，下次可以直接通过点击“加载界面参数”调出界面参数。
image All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.
（6）对比降噪效果。要对比自动化训练和写参数的降噪效果，需要把自动化训练的系数重新写入到样机内。先点击 “发送参数到样机”，发送步骤2中保存的coeff文件；再点击 “发送增益配置到样机”，发送步骤2中保存的gain文件。通过不断微调滤波器，使手动调试的效果达到自动调试的效果。
image （7）导出新的系数文件。手动调试确认效果可以之后，导出新的系数文件。操作步骤为： “同步所有参数到样机”——> “从样机中读取系数”——>“保存样机参数”，分别保存anc_coeff文件和anc_gains文件。
All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

4、 平均系数

4.1、获取系数

先找几个样机（2 ~ 10个），通过蓝牙串口的方式，将已调试好的界面参数同步到样机。操作步骤如下：
（1）新样机连接电脑蓝牙，打开“ANC DESIGNER”上位机蓝牙串口；
（2）点击“加载界面参数”，打开调试好的滤波器参数界面（. u ipa文件）；
image All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

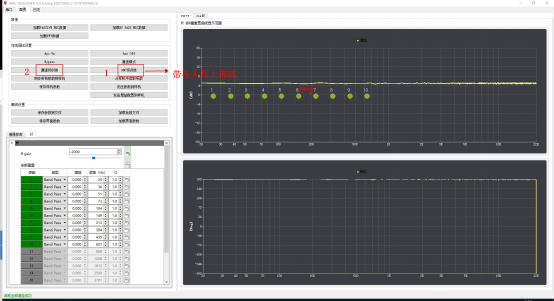

（3）点击“ANC预训练”和“通透预训练”，注意： “ANC预训练”要戴在人耳上训练， “通透预训练”放在空旷位置训练。
image （4）点击“同步所有参数到样机”，然后点击“Anc Off”和“Anc On”确认降噪效果；
image （5）点击“从样机中读取系数”，再点击 “保存样机参数”，保存coeff文件和gain文件；
（6）重复以上操作，获取2 ~ 10个样机的coeff文件和gain文件。
All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

4.2、平均系数anc_coeff. bin

由于每个样机存在差异性，ANC预训练和通透预训练的值会有浮动，所以要获取一个折中的系数文件，提高样机的一致性，需要获取一定量的样机的系数文件，再进行取平均。

具体操作：

（1）点击平均系数（如下图）

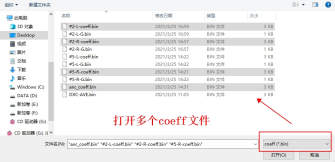

image （2）一次性选择多个（anc_coeff. bin，格式为bin,文件大小需一致），之后点击“打开”，

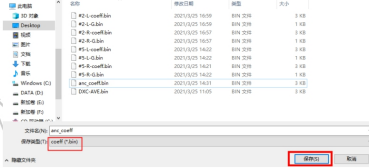

image （3）指定平均系数文件输出路径，保存为anc_coeff. bin（系数文件下载到样机，可参考本文第二章第3节ANC配置文件的读取和修改）
image All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

5、 常见问题说明

（1）常见错误码解释：
● 查询文件大小失败，错误 = 0x4，请进行预训练：样机第一次调试，或者样机ANC配置更新（如更改了trans_advance_mode，或更改了 FF/ FB/ HYBIRD ANC模式）导致，需重新进行“ANC预训练”和 “通透预训练”，再进行下一步测试。
● 静音训练失败，错误 = 0x82: 样机参考麦工作不正常。
● 静音训练失败，错误 = 0x81: 样机误差麦工作不正常。
● 其他错误：确定样机是否正常工作。
（2）对第一次调试的耳机，必须点击“ANC预训练”和“通透预训练”。再进行下一步测试。（通透预训练（可选项）需配置工具开启了trans_advance & MUTE_EN 使能）；

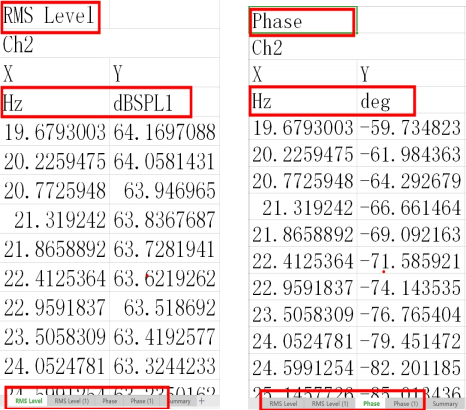

image （3）在ap上测试的传递函数文件，即增益和相位曲线，需要在上位机设置增益单位：dBSPL1，相位：deg。且被动和bypass要保存在同一个excel文件。
image All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.
（4）因为仿真人耳与实际人耳的差异性，一般调试过程为：在消音室调出基本降噪曲线，然后戴在真实人耳上调试，这需要调试人员有一定调试经验和声学基础。
（5）如果需要局部放大增益图或者相位图，可以按住Ctrl +鼠标框住需要放大内容进行查看，按“R”还原界面。
All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

五、JL ANC 量产工具使用说明

1、 工具界面配置说明

1.1、耳机放置说明

image 耳机放置下，红灯亮起则表示通讯成功（尾塞触角接触正常）

1.2、手动面板说明： （方便用户对耳机进行手动验证）

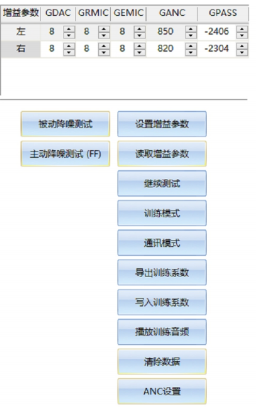

image ● 增益调节窗口：显示当前耳机的各项增益；
● 设置增益参数：将增益调节窗口内的增益写入耳机。；
● 读取增益参数：读取耳机中的增益参数并更新到面板上；
● 继续测试：自动测试失败后进入手动测试时，用于退出手动测试并继续后续测试的按钮；
● 训练模式：用于误差麦数据传输（不常用）；
● 通信模式：与耳机通信、发指令模式（不常用）；
● 导出训练系数：选择文件路径，导出耳机中的训练系数并以 txt 的方式保存到电脑上；
● 写入训练系数：选择预先保存的 txt 格式的训练系数，写入训练系数到耳机中；
● 播放训练音频：循环播放训练音频，方便手动调试；
● 清除数据：清除测试界面上的数据；
● ANC 设置：跳转到设置界面。
All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

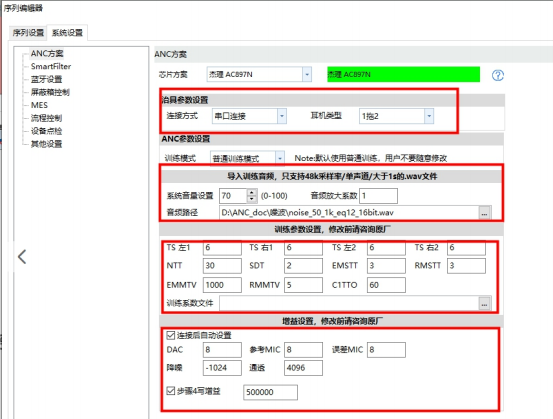

1.3、ANC设置说明


①治具参数设置

连接方式：默认选择串口连接方式，也可以选择串口蓝牙方式连接；
耳机类型：1拖4，一次训练两对（4只）耳机；1拖2，一次训练一对（2只）耳机。
②训练激励源设置（影响自动训练结果的因素之一）
系统音量设置：这里会同步到电脑的系统音量。范围是0-100；
音频放大系数：可以强行放大训练音频文件音量（通常设为1）；
音频路径：把训练音频的路径放在这里，音频一般由我们提供，也可以自己调试制作。
③训练参数设置（以下两个变量是影响训练结果的因素）：
TS：训练变量，一般可以通过预训练的方式获得，TS左1/右1/左2/右2,如4只人工耳位置准确，建议设置一样的TS， TS过大，降噪曲线会呈现则增噪异常；TS过小，降噪深度不足；
NTT：训练步骤二的时间（单位秒），一般建议设置40秒或以上，时间越长性能越趋近最佳。
④增益设置： （勾选该栏 [连接后自动设置] 即生效）
该栏是影响ANC相关效果的 5个增益值，一般按照推荐值使用。设置该组增益会覆盖软件设置的增益参数，并重新保存。
All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.
Tips：训练时间 = SDT*2 + EMSTT + RMSTT + NDT +测试时间
⑤步骤四写增益：表示步骤四（通透预训练），自动校准对应通透增益，处理样机通透啸叫使用，可能会造成左右耳通透效果不一致。
（4）训练失败原因说明
①误差/参考MIC工作不正常：MIC坏了或者没有正常供电导致；
②通讯失败：命令没有正常回复，可能样机训练到一半没电导致。
（5）详情请见《 CRYSOUND ANC 自动校准测试系统用户手册》第9章 各芯片方案测试说明，由兆华电子提供。

2、 工具序列说明

2.1、ANC控制（步骤一）、ANC控制（步骤二）：

配套使用完成自动训练，找到最佳的滤波器系数，注意执行 “步骤一 + 步骤二”， anc_ff_gain (ANC增益必须为负数)。

2.2、ANC控制（步骤三） ：

ANC预训练，与步骤一类似，消除样机的一致性，提升ANC性能。

2.3、ANC控制（步骤四）：

通透预训练，通透单独训练得到适应腔体的前级滤波器，SDK开启 trans_advance_mode & MUTE_EN生效，一般若MIC到喇叭不做隔音（容易啸叫）需 要用到此步骤。

2.4、ANC控制（ANC预训练模式）：

注意与JL ANC开发工具的通透预训练和ANC预训练不同。

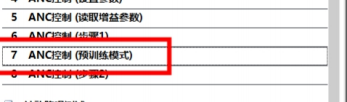

配合步骤一、步骤二，自动找到合适的TS值，参与自动训练，注意此步骤会消耗多一些时间，一般为60秒，找到TS值之后，从测试面板的显示出来，如图的位置
All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.
image 找到的TS值，填回序列编辑器->系统设置->训练参数设置

2.5、主动降噪测试：

（1）主动降噪测试（Once ANC）
表示测ANC开，只测一次。
选择下图中的 “仅执行一次ANC，不设置增益”即可。
（2）主动降噪测试（FF）
表示测试ANC的同时，遍历增益，找到当前滤波器下，降噪深度最深的anc_ff_gain，如果走了“步骤一”+“步骤二”，则不需要此步骤。
image All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

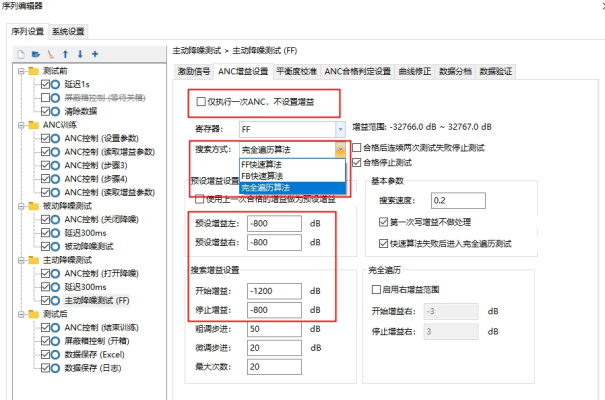

① 不勾选“仅执行一次ANC，不设置增益”，表示自动调整增益
② FF快速算法：速度比较快，但是调整的增益精度会差一些完全遍历算法：速度比较慢，增益精度高
③ 预设增益：表示该款样机滤波器对应的anc_ff_gain (ANC增益)
④ 搜索增益设置：表示想要遍历的增益范围。
（3）平衡度校准
image 勾选“左右平衡度校准”，则测试环节自动校准左右耳的降噪平衡度，让左右降噪平衡尽可能保持一致

3、 量产方式

3.1、量产方式一：批量烧录同个滤波器系数通过JL ANC调试工具（ANC_DESIGNER），取N个样机，调试好每个样机通透+降噪性能之后，读取N个样机的anc_coeff. bin 做平均滤波器，批量烧录样机，需测试一致性。具体参考本文第四章第4节平均系数。
image All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.
注意：以下方式每个样机都需要过产测，会增加量产时间成本

3.2、量产方式二：ANC预训练+通透预训练

固定滤波器调增益 + 通透啸叫处理（需使能trans_advance_mode & MUTE_EN）
通透JL ANC量产工具（CRY上位机），调用序列“杰理 AC897N 1拖2 新SDK手动训练.CRYANC”时长大约为（ANC预训练4秒 + 通透预训练4秒 + 调增益时间（一般15秒，校准增益设置范围越大时间越长） ）。

3.3、量产方式三: 自动训练（所有的版本都可以使用）

固定增益调滤波器通透JL ANC量产工具（CRY上位机），调用序列“杰理 AC897N 1拖2 旧SDK自动训练.CRYANC”时长大约为40秒，注意执行 “步骤一 + 步骤二”， anc_ff_gain (ANC增益必须为负数)。
image All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

3.4、量产方式四: 自动训练+通透预训练（V220之后的SDK可用）

固定增益调滤波器 + 通透啸叫处理（需使能trans_advance_mode & MUTE_EN）
通透JL ANC量产工具（CRY上位机），调用序列“杰理 AC897N 1拖2 新SDK自动训练.CRYANC”时长大约为40 + 4秒，注意执行 “步骤一 + 步骤二”， anc_ff_gain (ANC增益必须为负数)。

Tips：

杰理 AC897N 1拖2 旧SDK 自动训练.CRYANC
杰理 AC897N 1拖2 新SDK 自动训练.CRYANC (误差MIC板需要更新到V2.1.0)
杰理 AC897N 1拖2 新SDK手动训练.CRYANC (误差MIC板需要更新到V2.1.0)
注意以上序列都由兆华提供。
All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.

4、 误差MIC板升级方式（建议更新到V2.1.0以上）

1、 拨动误差 MIC 板的拨码 1、 2，用 type usb 线连接电脑，双击下载 目录的 cry_download/download. bat即可升级。或通过 “远程固件升级工具”升级。
image 2、误差MIC板正常工作教程（串口通讯），拨动误差MIC板的拨码3、 4，即可进行串口通讯。
image All information provided in this document is subject to legal disclaimers © JL.V. 2016. All rights reserved.
