ANC调试经验小结 V1.0
ANC调试经验小结 V1.0
Hawk-eye 2021.04.25
1.确定软件SDK版本是V2 .2.0及以上。
2.软件确保蓝牙SPP 串口已经打开。SDK默认是打开的，不过有些客户的软件工程师会错误的关掉了蓝牙 SPP 串口。
3.样机连接上电脑。
5.如果没有打开样机蓝牙SPP 串口，将无法读取到com端口信息。
版权所有，侵权必究 1
地址：深圳市南山区艺园路202号马家龙文体中心B座4F
电话：0755-26499936 传真：0755-86540096
网站：www.zh-jieli.com

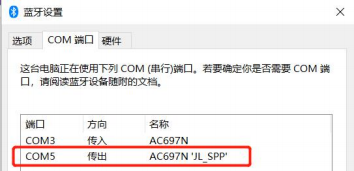

6.打开了蓝牙SPP 串口，会弹出com端口信息。记住传出的端口号com5。
7.在SDK路径找到配置工具：
SDK路径：

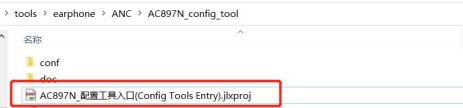

AC897N_AD697N_earphone_release_V2 .2.0\AC897N_AD697N_earphone_release_V2 .2.0\cpu\br30\tools\earphone\ANC\AC897N_config_tool

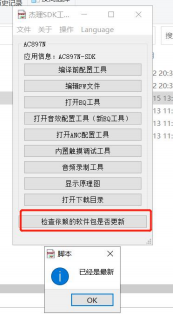

8.双击工具打开，确保电脑联网的情况下点击 “依赖的软件包是否更新”
版权所有，侵权必究 2
如果有更新则选择更新，更新到最新的工具包。
9.点击 “打开ANC配置工具”。
10.点击 “V220及以上”，如果没有弹出SDK V220及以上，请检查依赖的软件包是否更新到最新。

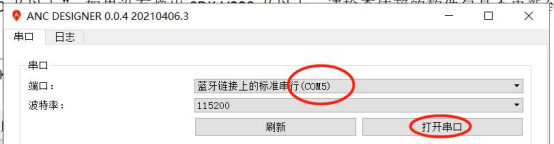

11.选择com5然后点击打开串口。
版权所有，侵权必究 3
12.成功的话会弹出下面的界面：如果失败，请检查com端口是否选择对，检查软件SPP 串口是否打开。
13.接下来就可以开始调试ANC，具体调试方法参考JLANC调试手册v3 .0。
14. ANC调试工具增益配置说明：

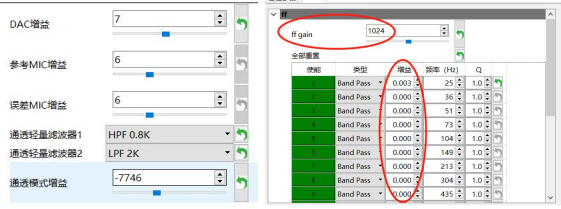

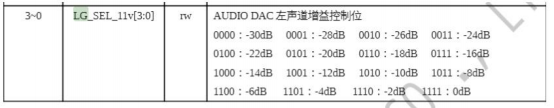

14. 1 DAC增益：实际是DAC 的模拟增益。 数值范围是0~ 15，对应的实际增益是-30dB~0dB，数值步进 1 对应实际增益步进2dB。
版权所有，侵权必究 4

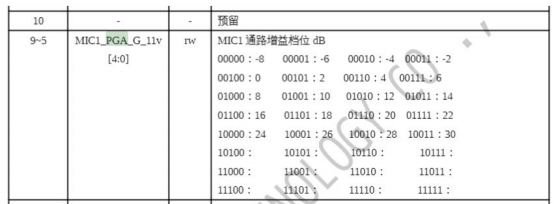

14.2 参考MIC增益：实际是FF mic 的模拟前端增益。数值范围是0~ 19，对应的实际增益是-8dB~30dB。 数值步进 1对应实际增益步进2dB。
14.3 误差MIC增益：实际是FB mic 的模拟前端增益。换算跟参考MIC增益一样。
14.4 通透模式增益：实际是通透模式的数字增益。换算跟ff gain一样。
14.5 ff gain:实际是FF mic 的数字增益。可调数值范围：-32768~32767 对应的实际dB增益：-30dB~30dB。换算公式：实际dB = 20*log10( 32767/ 1024)。 数值前面的负号表示喇叭的相位翻转 180 °。
FF 降噪链路的总的增益 = FF模拟前端增益 + FF gain + 滤波器的增益 + DAC增益。如果降噪效果已经确定，那么总的增益已经确定。这时候如果再次想要增大音乐的音量（DAC增益变大），或者提升通话的音量（FF 模拟前端增益变大），就会导致降噪效果变化。
15.当前的ANC调试工具和ANC调试环境仅仅支持单只耳机调试。一般情况下，左耳和右耳是对称的，声学参数也是一样的，可以使用同样的滤波器参数。如果存在左耳和右耳要使用不同的滤波器参数的情况，那么左耳和右耳需要分开调试，并且左耳和右耳需要烧录不同的软件。

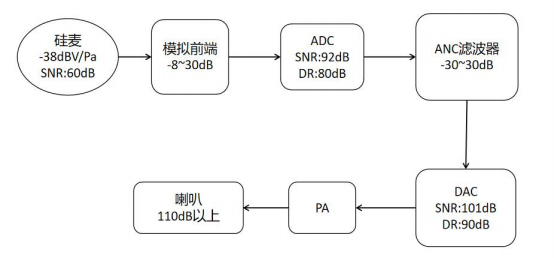

16.芯片的降噪通路：
版权所有，侵权必究 5
