如何实现样机一样的ANC降噪效果 V1.0
如何实现样机一样的ANC降噪效果 V1 .0
Hawk eye 2021.07.01
本文讨论如何实现客户想要的降噪效果。 降噪效果可以细分为被动降噪（PNC），主动降噪（ANC）,绝对降噪（PNC+ANC），通透效果（TP）。最终的降噪效果听感指的是绝对降噪，进入ANC 时候的降噪感觉与ANC深度和UI有关。
PNC 由模具，耳帽与耳道形成的声学密闭条件决定，与降噪电路性能无关。
ANC性能由下面的参数共同决定：麦克风的SNR，麦克风的噪声，麦克风的频响，电路的噪声，电路的增益，喇叭的频响，麦克风的拾音路径，模具前音腔，模具后音腔，耳帽与人耳道的贴合紧密程度。
绝对降噪由PNC和ANC叠加得到。
操作步骤：

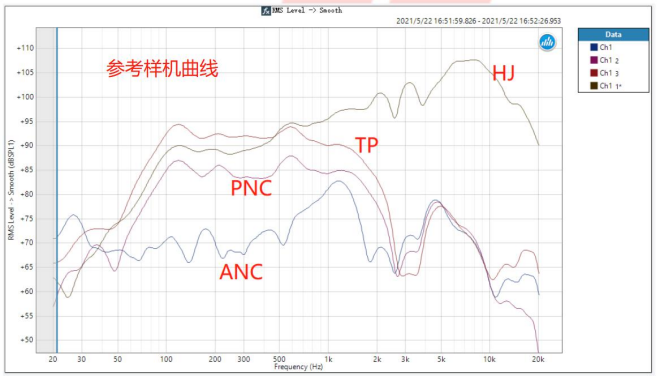

1.在一定的环境噪声（HJ）条件下，获取参考样机的PNC 曲线，喇叭频响曲线，ANC 曲线，通透曲线，保存下来。
版权所有，侵权必究 1
地址：深圳市南山区艺园路202号马家龙文体中心B座4F
电话：0755-26499936 传真：0755-86540096
网站：www.zh-jieli.com

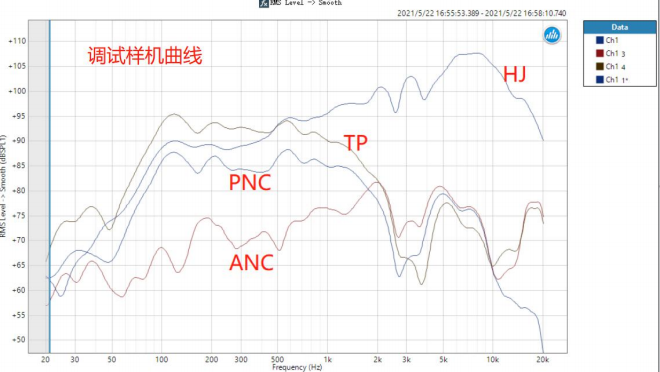

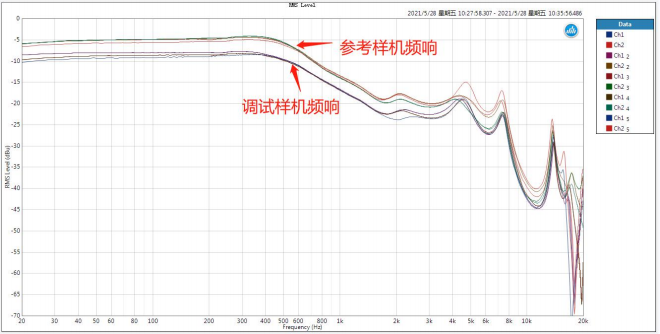

2. 同样的测试条件下，获取要调试样机PNC 曲线，喇叭频响曲线，跟参考样机的做对比。如果是同样的模具，同样的喇叭，那么PNC 曲线和喇叭频响曲线应该非常接近，差异不会超过3dB。 如果有较大的差异，检查音腔电池大小和形状是否一样，音腔的调音网布是否一样，音腔的密封方式是否一样，耳帽是否一样。如果模具不一样，喇叭也不同，那么就通过调整后音腔的网布疏密来调整PNC达到一样（接近）水平，喇叭的频响（降噪频段）要比参考样机的基本一致，喇叭频响需要去喇叭厂调试。
3.在PNC和喇叭频响基本一致的条件下，再来调试ANC滤波器。按照参考样机的ANC 曲线来调整滤波器，把ANC 曲线调成一样的（或者比较接近）。
4.按照参考样机的TP 曲线来调试通透滤波器，把TP 曲线调成一样的（或者比较接近）。
版权所有，侵权必究 2
5.用耳朵来实际听，对比差异，听感一致即可。 由于每个人的耳道大小不一样，因而不同的人需要佩戴适合自己耳道大小的耳帽才能达到最佳的效果。同样的，人工耳的耳道大小跟调试工程师的耳道大小可能不一样，调试使用的耳帽不一定适合你的耳朵。

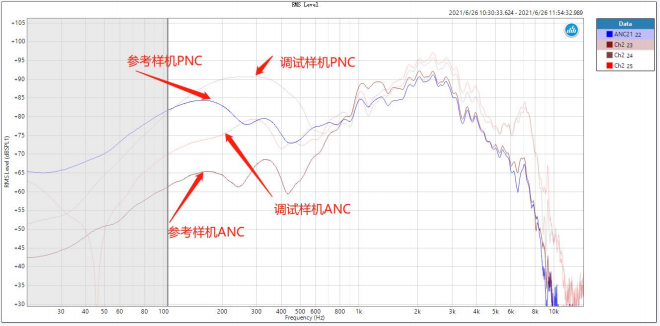

特别的，对于FB头戴式ANC耳机，PNC和频响与参考样机基本一致尤其重要。不然调试出来的绝对降噪效果会有比较大的差异。如下图，在ANC基本一致的条件下，由于PNC 的差异导致绝对降噪效果差异大，最终听感差异大。检查发现，是调试样机的后音腔密封性比参考样机的密封性要差，导致PNC较差。

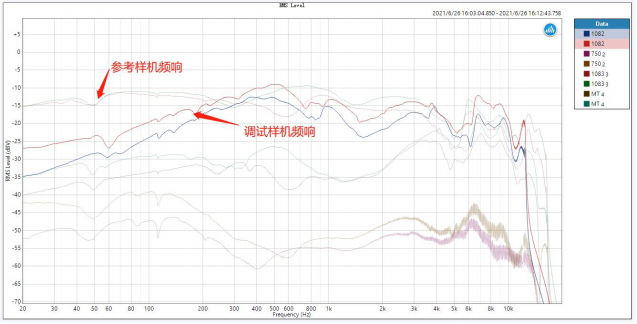

另外，对于FB ANC耳机而言，低频的频响尤其重要。对于下图的调试样机而言，必须要先把低频的频响调上来才可以跟参考样机做对比，不然永远没法达到参考样机的降噪效果。
版权所有，侵权必究 3
