迷点—音箱阻抗曲线与频响测试

📎 原始文档：https://www.kdocs.cn/l/cvs5QoRqYbUb 迷点—音箱阻抗曲线与频响测试

1、测试环境搭建

   根据“迷点音响测试系统 REW（V5.20.13 版）校准教程”文档搭建与校准软件测试环境。

2、阻抗曲线测试

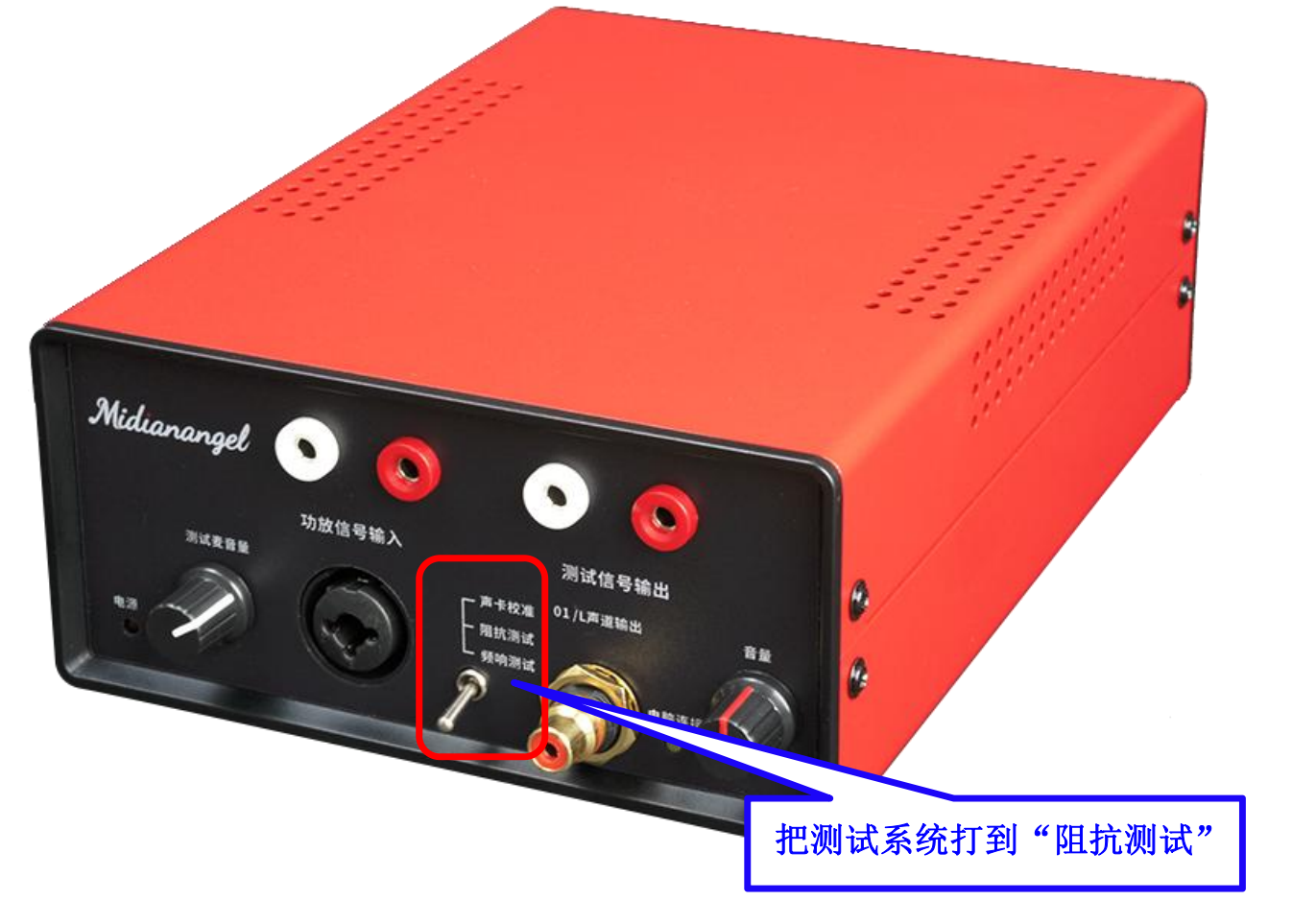

1. 将测试系统打到“阻抗测试”档位。

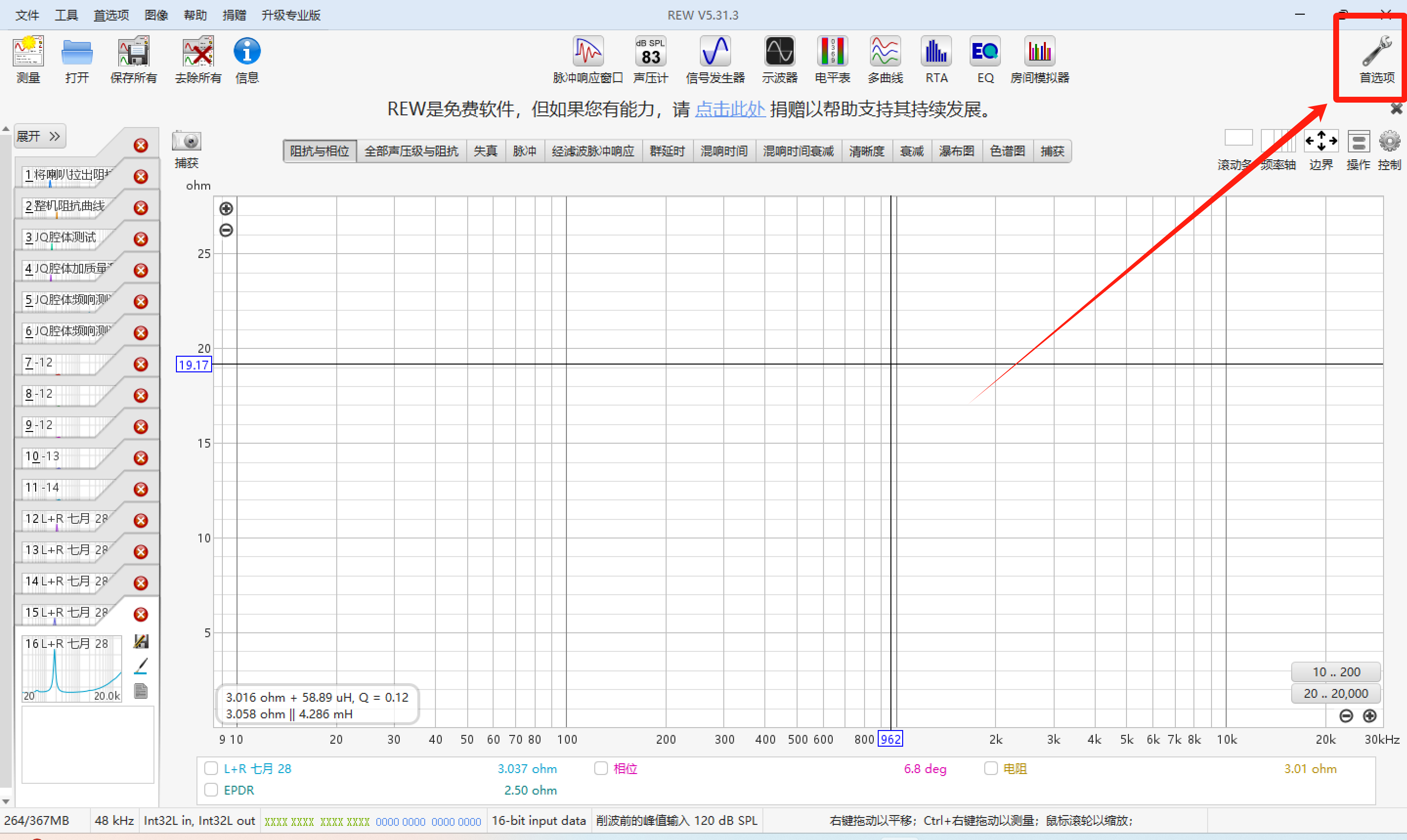

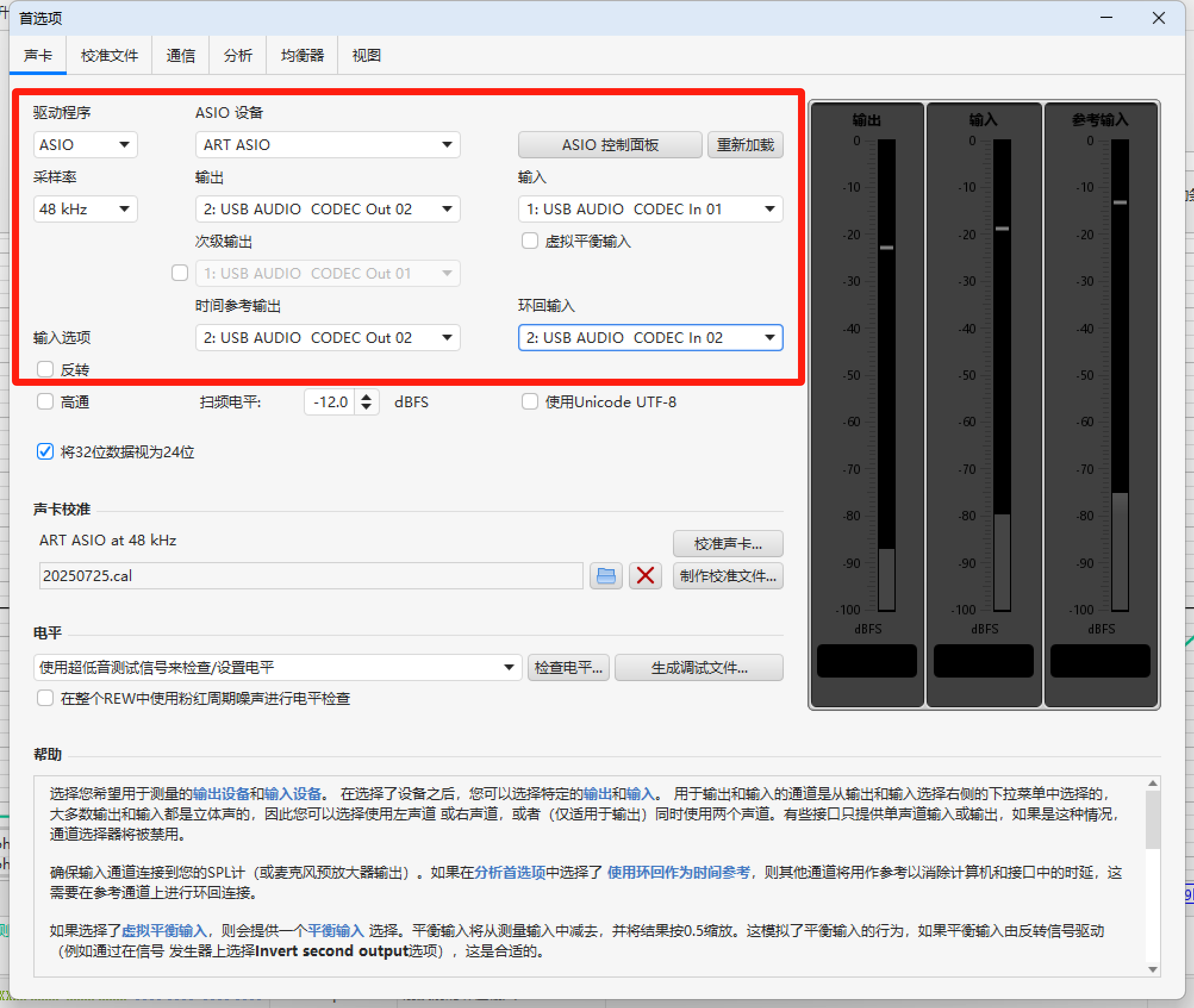

2. 选中“首选项”如下配置输入、输出通道。

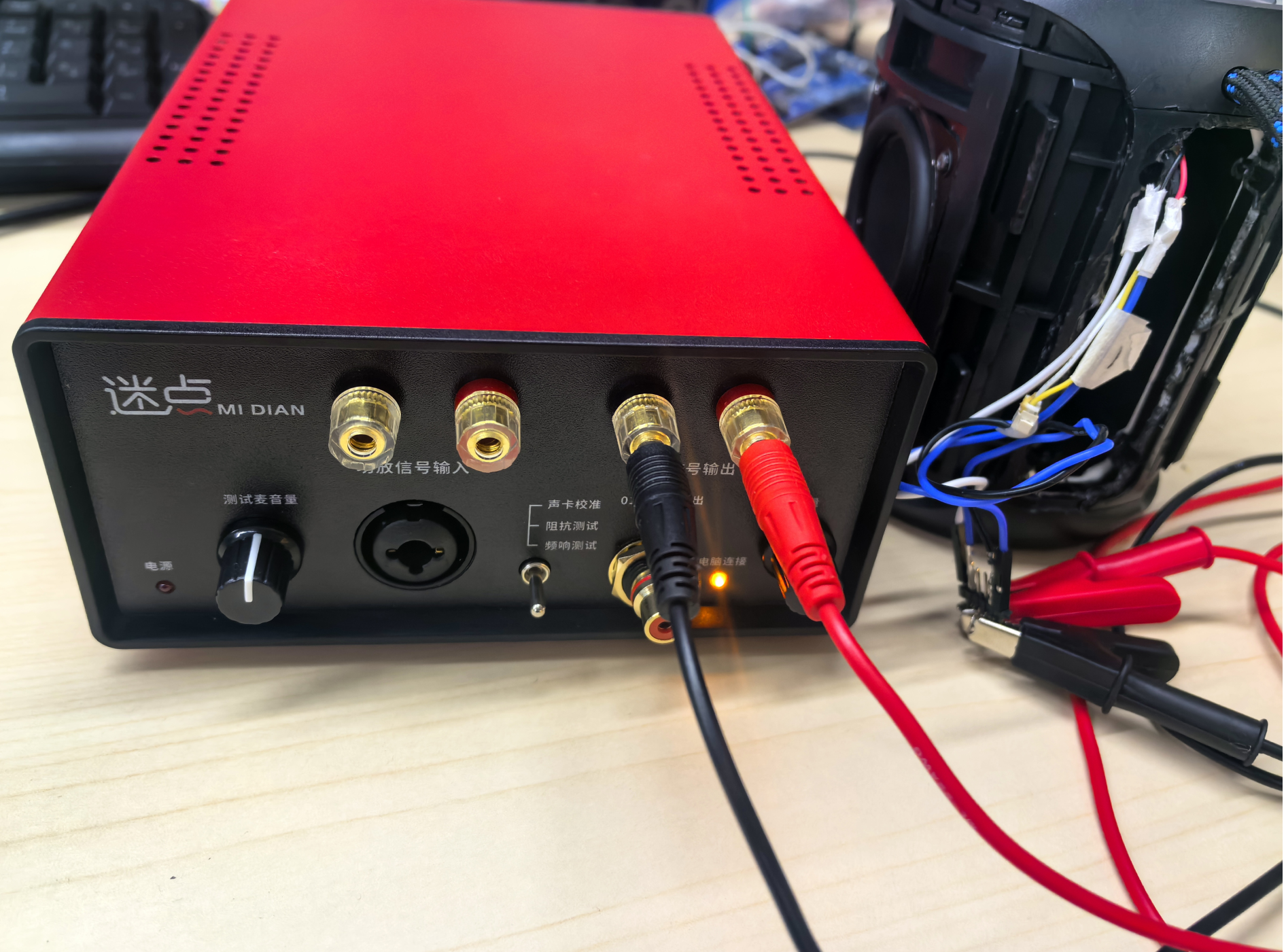

3. 设备与样机参考如下接线。

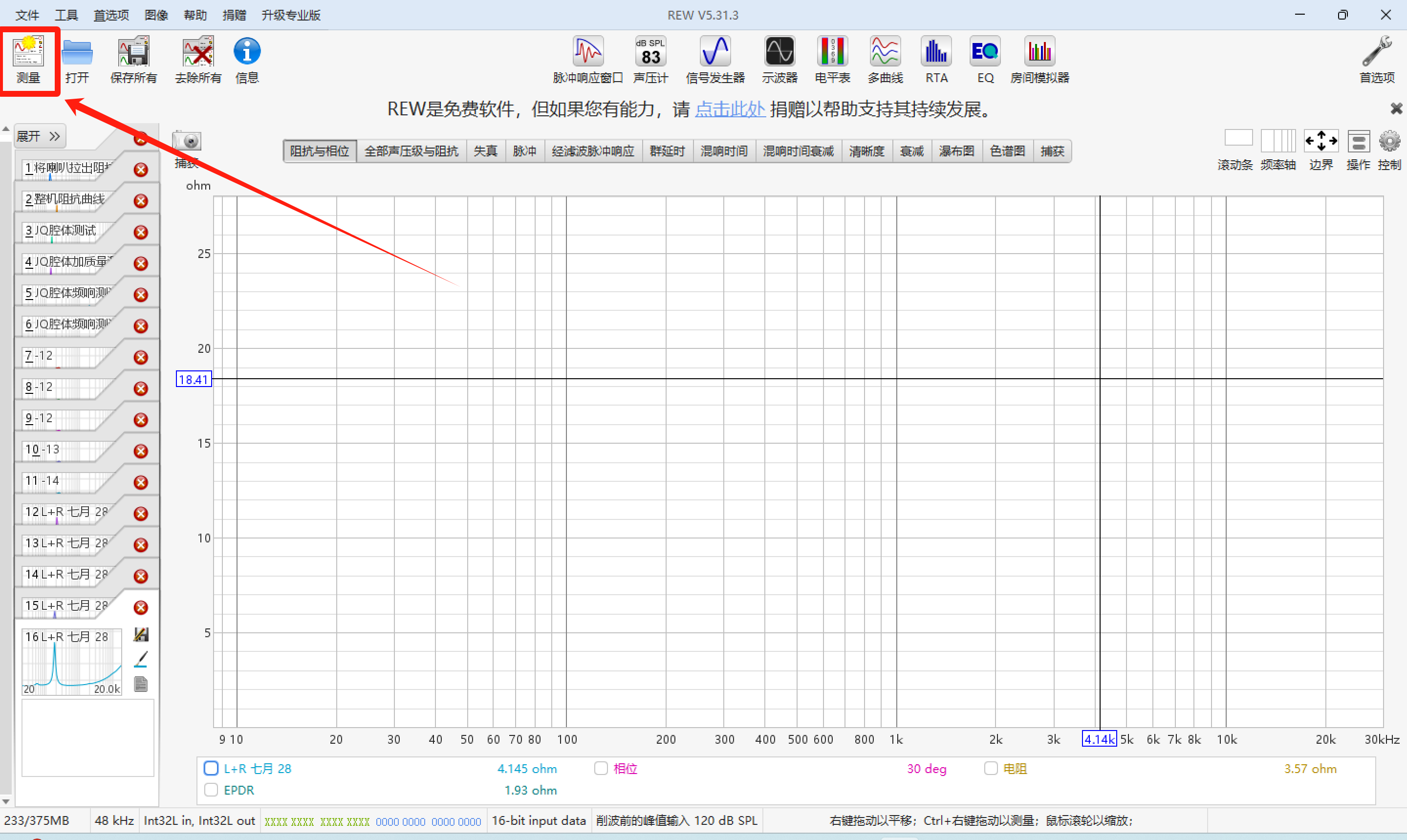

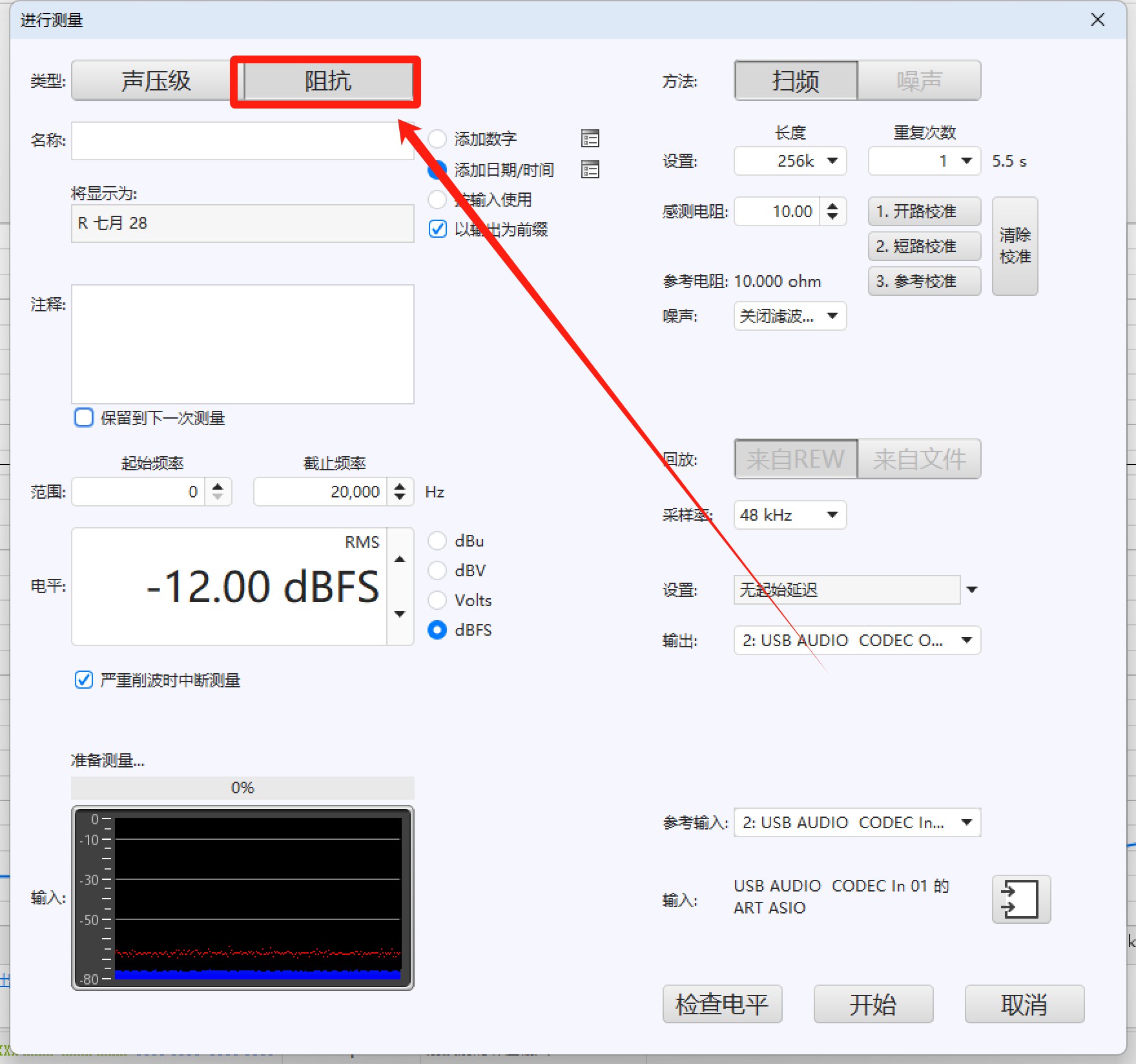

4. 点击“测量”类型选中“阻抗”测试项。

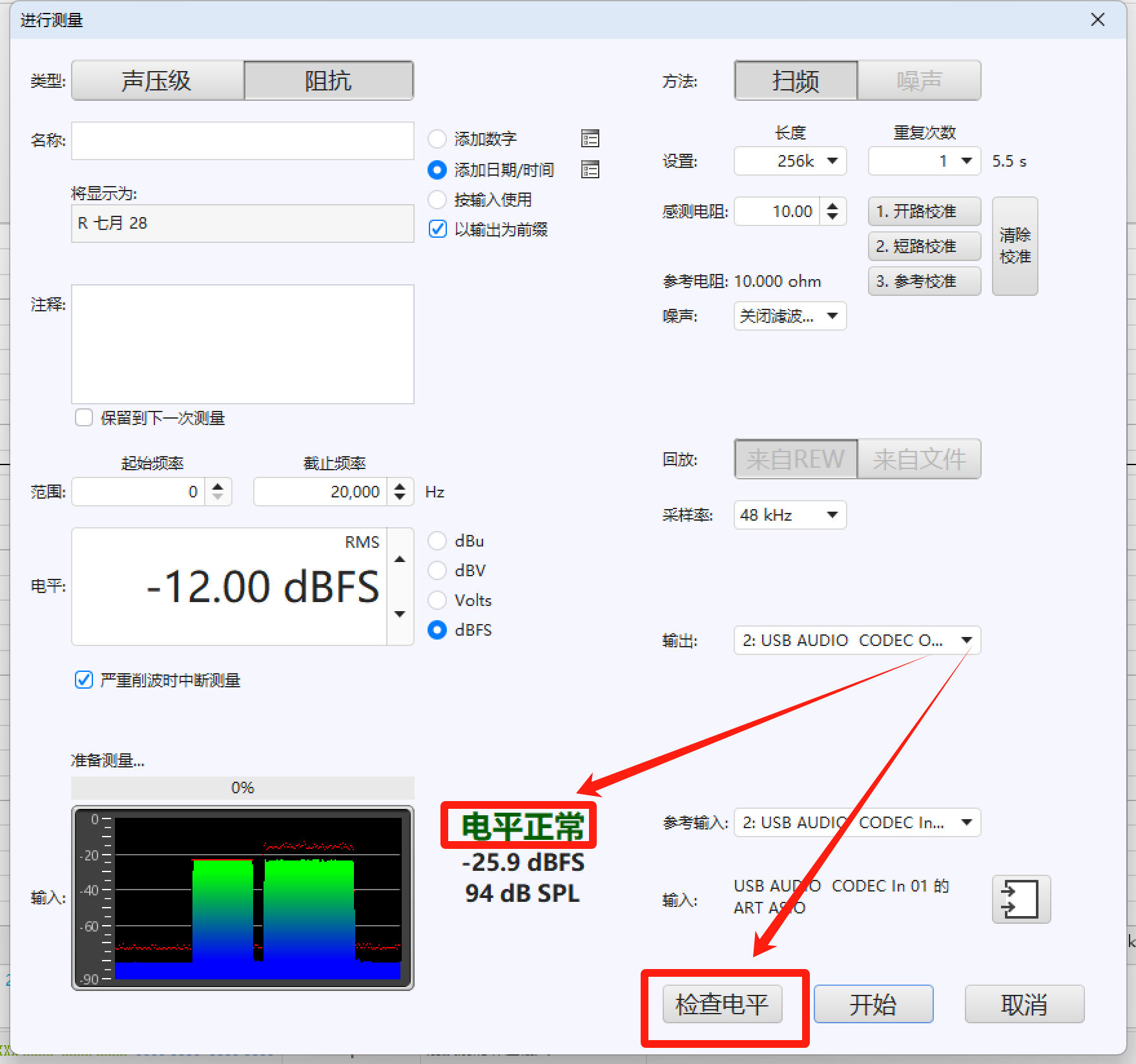

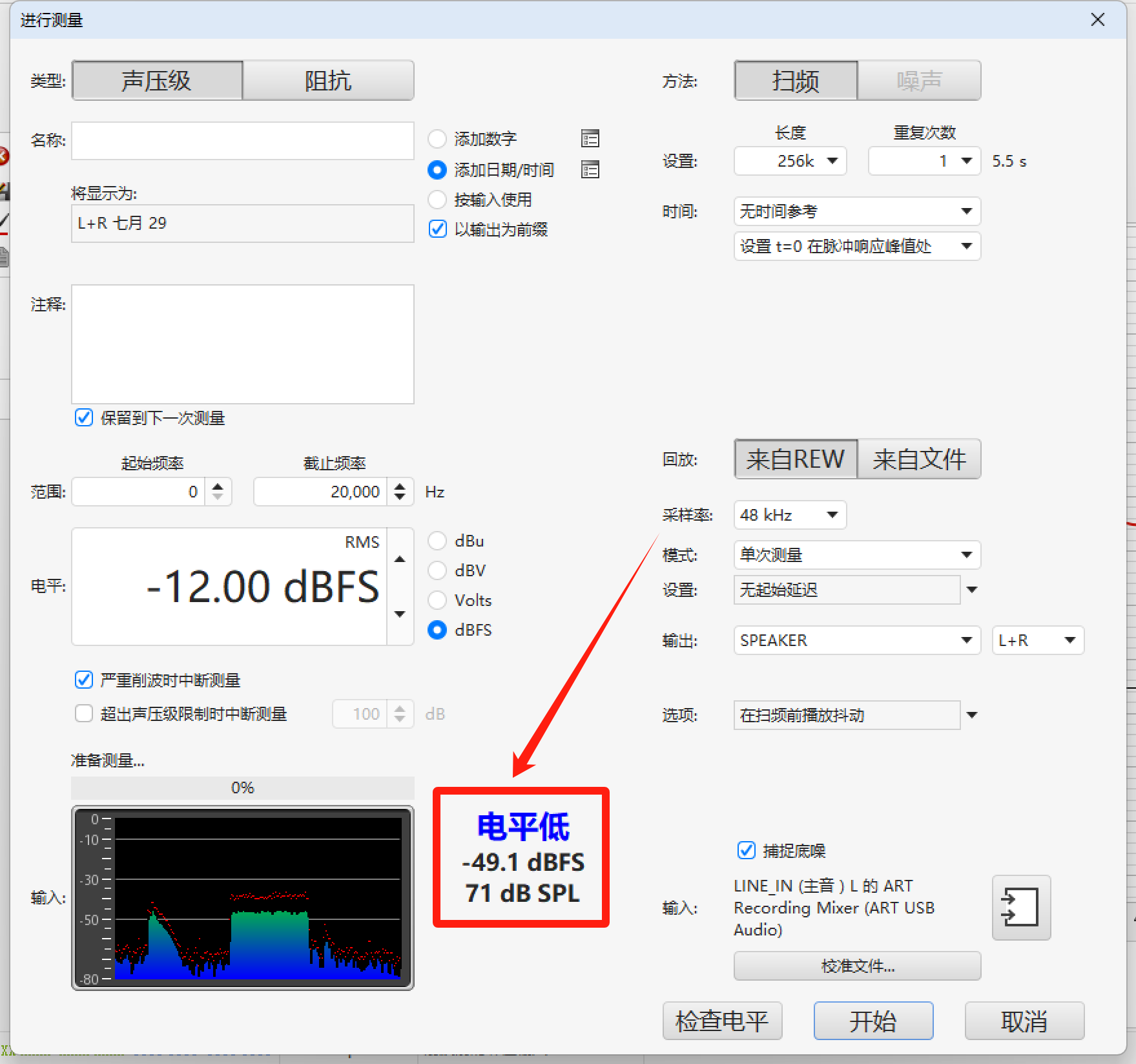

5. 点击“检查电平”若界面提示电平正常，则点击“开始”即可测试，否则调整“电平”修改设备输出幅度，直至界面提示电平正常即可开始测试

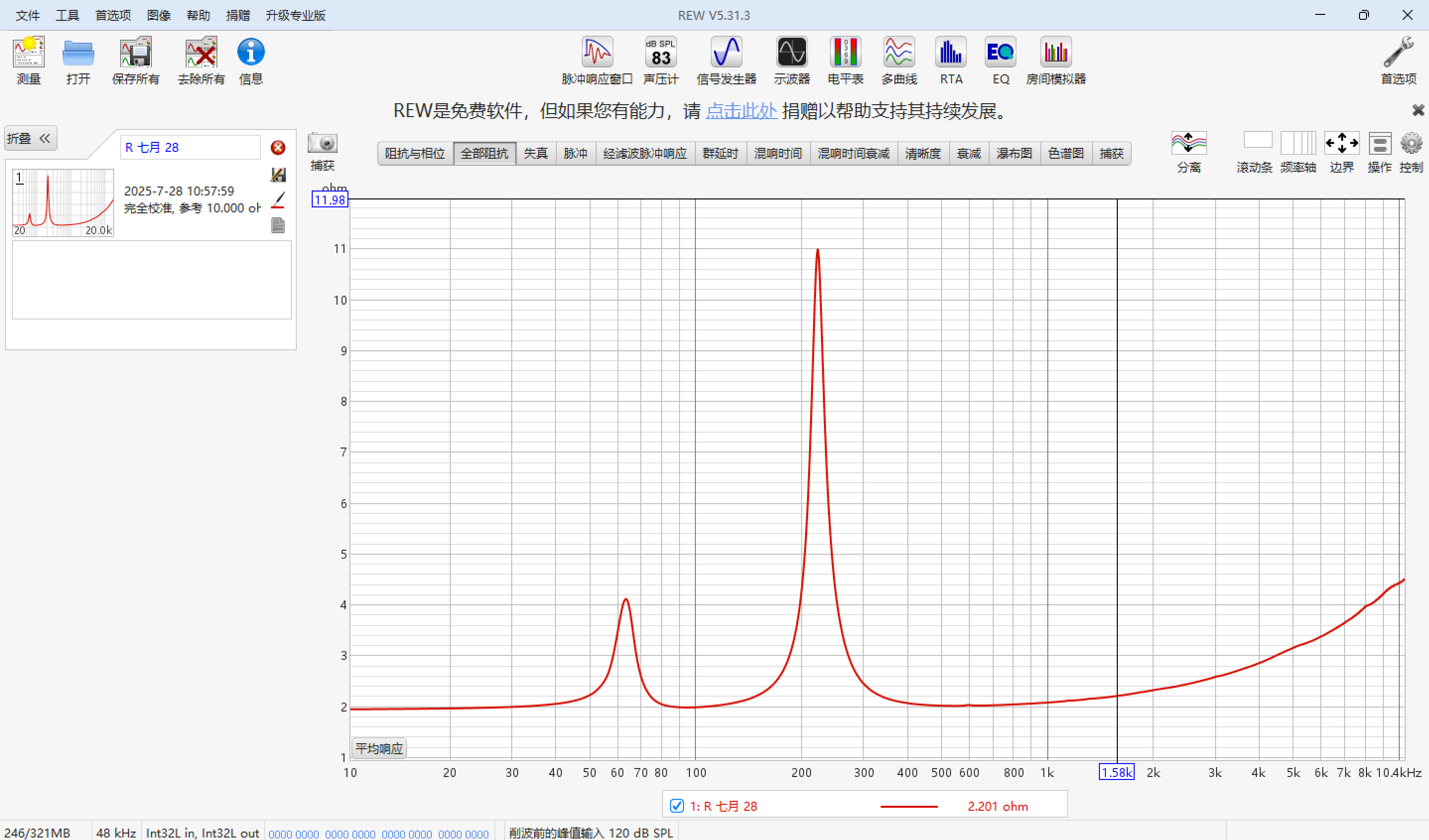

6. 参考阻抗曲线如下：

3、频响测试

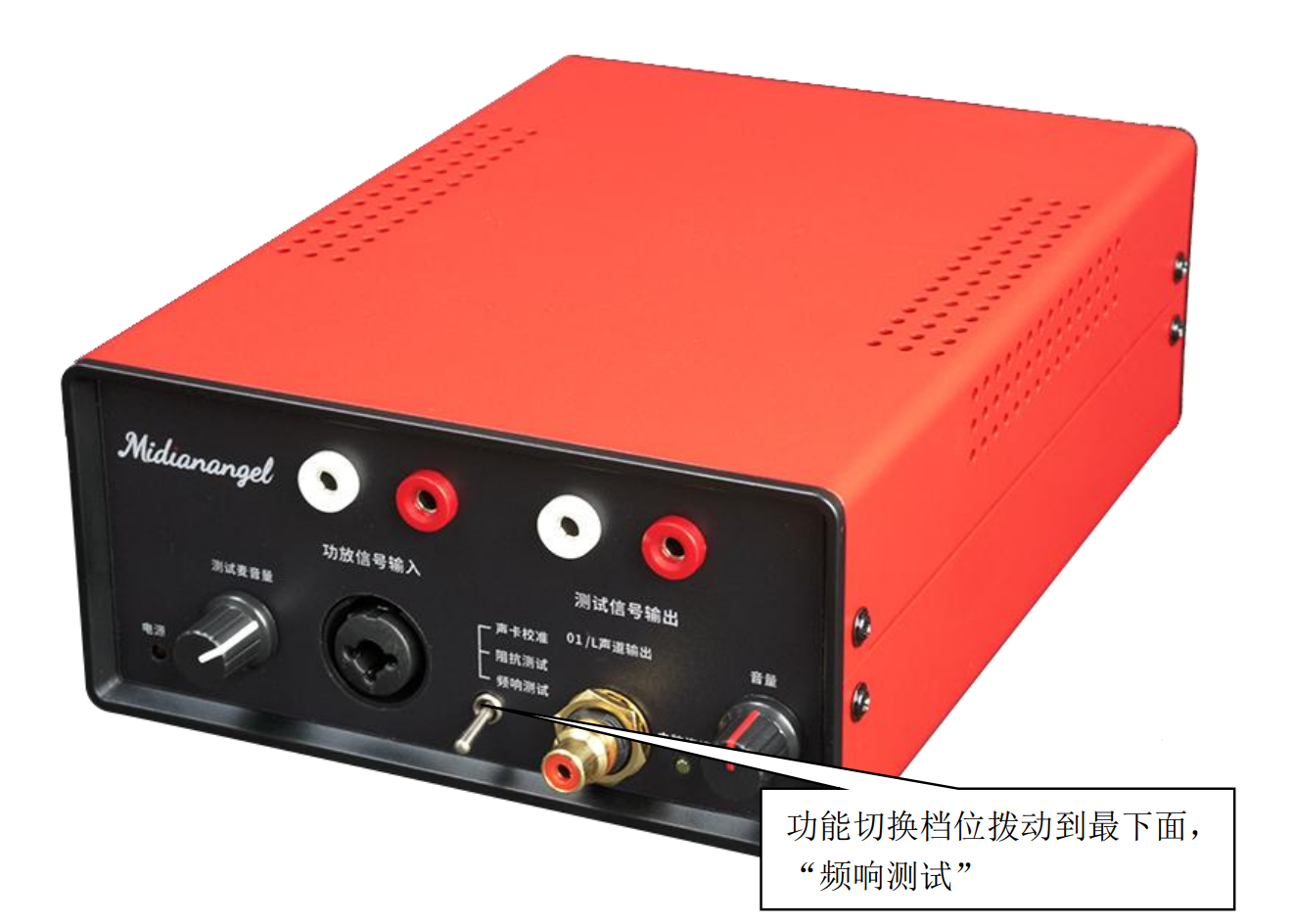

1. 将测试系统打到“频响测试”档位。

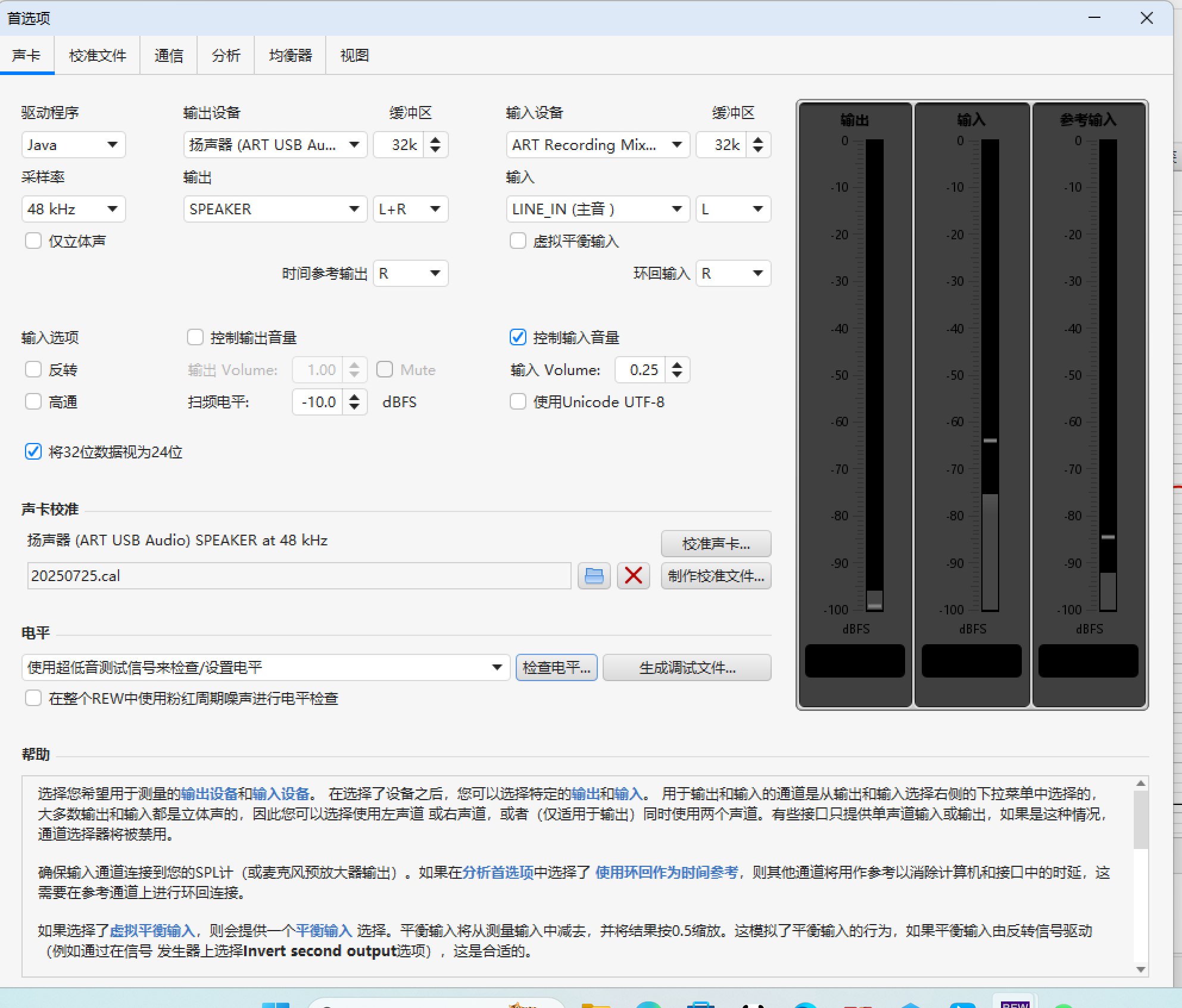

2. 选中“首选项”如下配置输入、输出通道：
3. 如果测试样机是无源箱，则输出按以下图片配置；
4. 如果测试样机是整机，并且要测试蓝牙频响，则先将待测样机连接电脑蓝牙，再将测试设备的输出配置为对应的蓝牙样机。

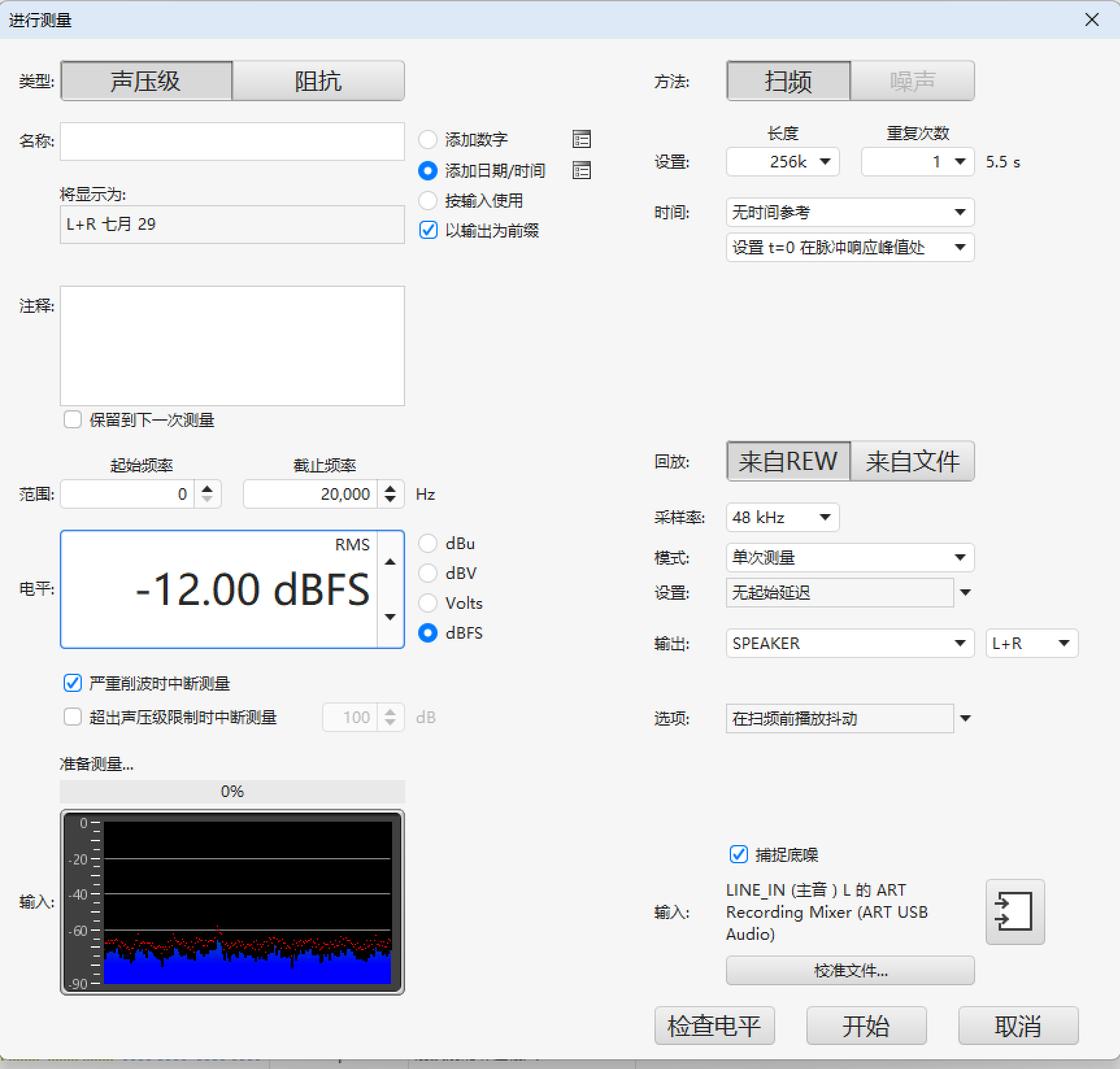

5. 点击“测量”类型选中“声压级”测试项。

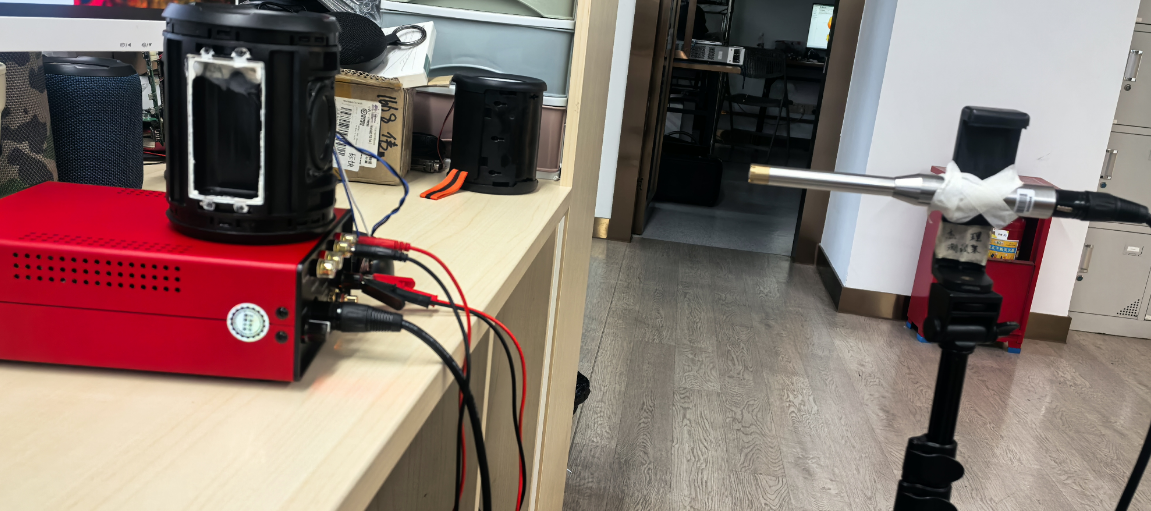

6. 设备与样机参考如下接线：

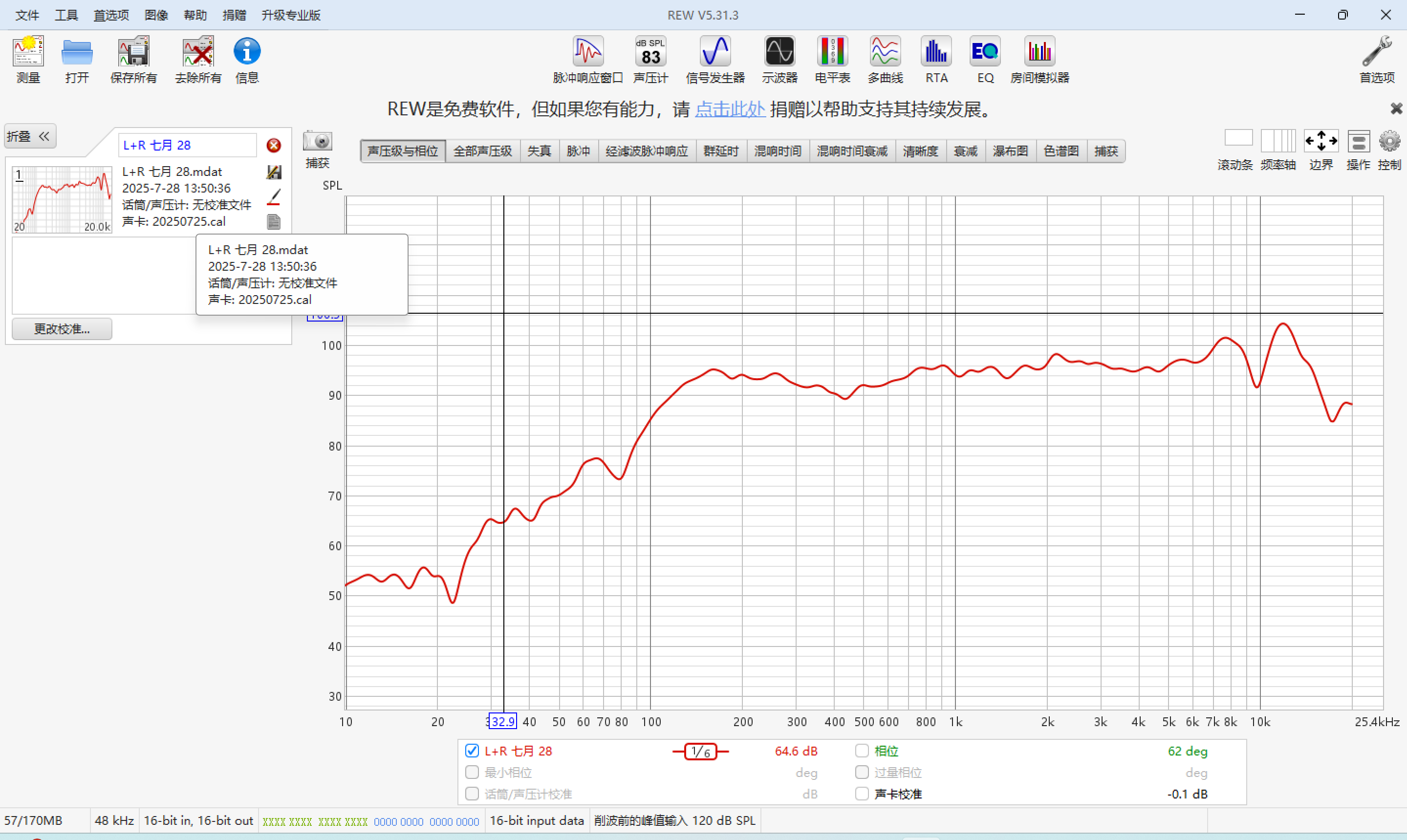

3. 点击“检查电平”若界面提示电平正常，则点击“开始”即可测试，否则调整“电平”修改设备输出幅度，直至界面提示电平正常即可开始测试 4. 参考频响曲线如下：
