AC690x_1T2_测试盒频偏校准说明书 V1.1

📎 原始文档：https://www.kdocs.cn/l/chE5u1iBbmVl

AC690x_ 1T2_测试盒频偏校准说明书 V1. 1

2021-06-28

测试盒频偏校准说明

固件版本V1.1.9 (v2.1.9)以上支持两个从机分别进入定频发射模式（从机 1定频点：2441MHz，从机2定频点：2442MHz），可根据手持式频谱分析仪频谱，对从机无源晶振负载电容或有源晶振调频螺丝进行调节，进而校准频偏。

1、手持式频谱分析仪设置

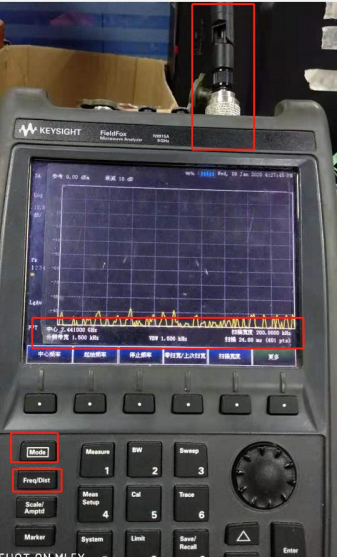

将天线接入手持式频谱分析仪的RF输入端口，按下“Mode”键，选择“频谱分析仪”功能。进入频谱分析仪界面后，按下“Frep/Dist”键，将中心频率设置成2441MHz，扫描宽度设置为200KHz （如图 1所示）。

2、无源晶振测试盒（PCB版本V2.2及以下）从机频率校准

（1）关机状态打开拨码开关 1（拨码2 需处于OFF位置），且在开机的过程长按中间按键，从机1进入定频发射模式，此时屏幕右下角会显示当前定频发射通道“SC : 1”（如图2所示）；

图2 从机 1进入定频发射模式界面

（2）进入定频发射模式，需等待频率稳定后（至少5分钟），将测试盒靠近手持式频谱分析仪的天线，频谱上面的峰值对应频率即是从机 1定频发射点。

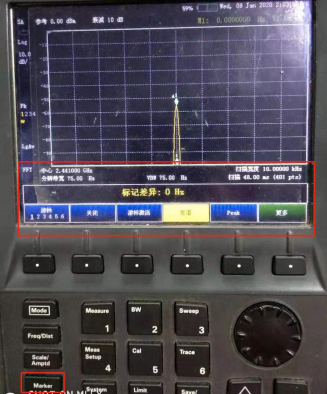

（3）手持式频谱分析仪按下“Marker”按键，再按“游标激活”，选择2441MHz；然后按下“差值”按键，最后按下“Peak”按键，屏幕上的标记差异即是从机1 的频偏值（如图3所示）。

图3 频偏值显示

（4）根据频偏值，更换对应从机上晶振负载电容（如图4），待电容冷却和频率稳定后（至少 10分钟），再进行频偏测试，待测试盒频偏调整到±5KHz 以内，再按下“Freq/Dist”按键，将扫描宽度调成 10KHz（扫描宽度小，频偏测试更精准），将频偏校准至±3KHz 以内并记录好频偏值。

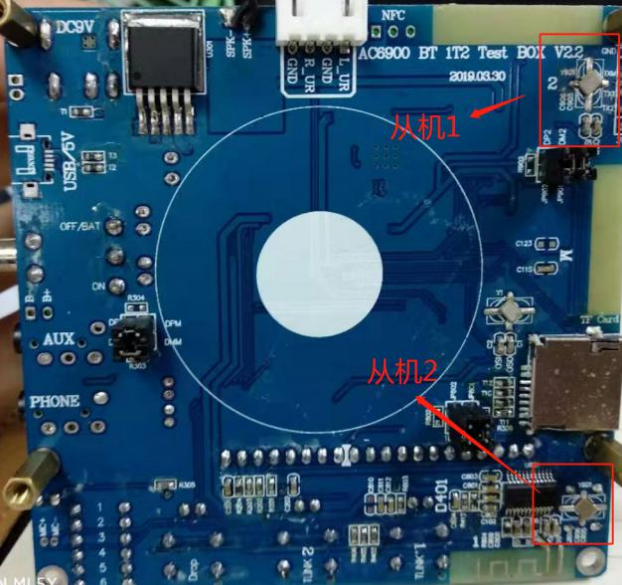

图4 对应从机上晶振负载电容

（5）校准完从机1 的频偏，需关机，把拨码开关2打到ON位置（同时拨码开关 1需处于OFF 位置），且开机的过程长按中间按键，对应从机2将进入定频模式（需将中心频点设为2442MHz）；
（6）重复第（4）步骤，将从机2频偏校准并记录好频偏值；

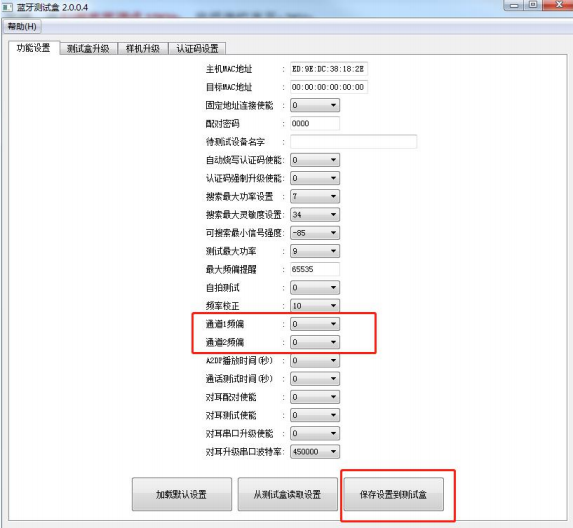

（7）将之前记录好的数据贴好标签并保存到测试盒之中(如图5所示)。

（1）关机状态打开拨码开关 1（拨码2 需处于OFF位置），且在开机的过程长按中间按键，从机1进入定频发射模式，此时屏幕右下角会显示当前定频发射通道“SC : 1”（如上图2所示）；
（2）进入定频发射模式，需等待频率稳定后（至少2分钟），将测试盒靠近手持式频谱分析仪的天线，频谱上面的峰值对应频率即是从机 1定频发射点。
（3）手持式频谱分析仪按下“Marker”按键，再按“游标激活”，选择2441MHz；然后按下“差值”按键，最后按下“Peak”按键，屏幕上的标记差异即是从机1 的频偏值（如上图3所示）。

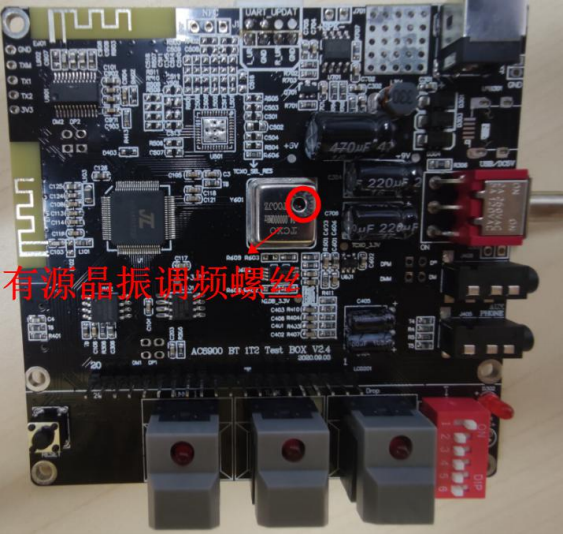

（4）根据频偏值，测试盒断电，旋转有源晶振调频螺丝进行调节（如图6），顺时针频率往高移动，逆时针频率往低移动，待测试盒频偏调整到±5KHz 以内，再按下 “Freq/Dist”按键，将扫描宽度调成 10KHz（扫描宽度小，频偏测试更精准），将频偏校准至±2KHz 以内并记录好频偏值。
【注意: 1、有源晶振为高精度元件，需掉电操作，旋转时需小力且缓慢，避免造成晶振损坏；
2、晶振调节之后需用贴纸盖住螺丝孔，防止晶振内部堆积灰尘损坏晶振。】
