一拖八烧录器测试PCBA MIC功能配置说明

📎 原始文档：https://www.kdocs.cn/l/cebXCZ3rFPqc 一拖八烧录器测试PCBA MIC功能配置说明

1、工具条件

烧录器版本：V3.1.12以上
支持芯片：AD697N/AC897N、AD698N、AC700N/JL700N、AC701N/JL701N
一拖八烧录器说明文档：https://doc.zh-jieli.com/Tools/zh-cn/mass_prod_tools/burner_1tuo8/index.html

2、参数配置补充说明

A：mic的连接方式一共有三种：1、 省电容--目前不支持

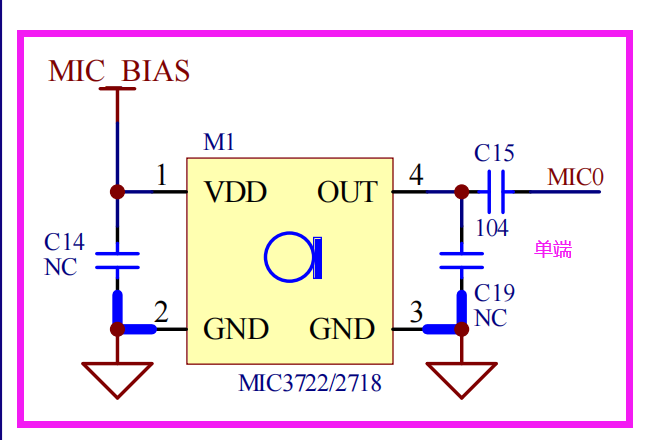

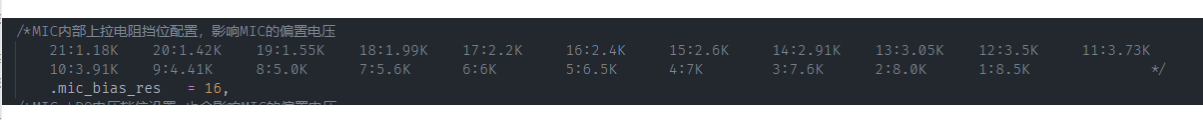

                                             2 、隔电容+MICbias供电--需要根据软件配置偏置电阻（如下图）
                                             3、 隔电容+micldo供电--偏置电阻项无需配

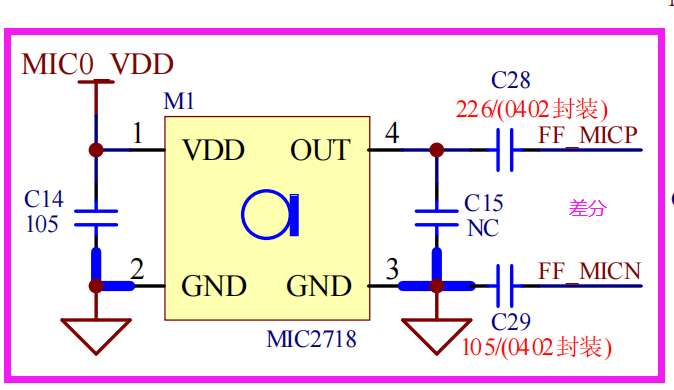

B：mic模式有两种：单端和差分


C：频率范围上下限设置

找若干个正常样机，在测试环境使用音源设备播放一个持续的正弦波(例如1kHz正弦波)，观察各个样机的 MIC 采集能量值输出范围，
并基于这个范围的最大最小值，并预留适当的余量来确定设置能量阈值的上下限；
能量阈值上限/能量阈值下限(范围0-32767)
如果在烧写测试过程中，样机的能量值不在上下限范围内，则认为该样机存在 MIC 异常

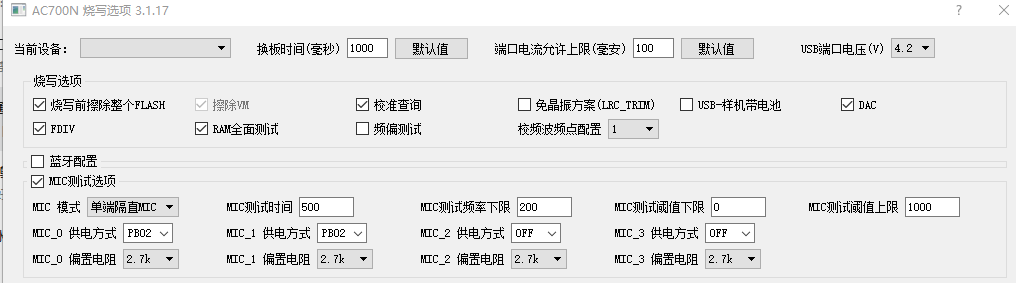

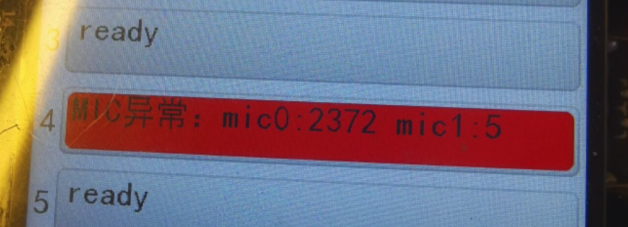

以下设置下限阈值是100，上限阈值时1000，mic1直接短路测试出来的结果如下：

3、详细参数说明如下：

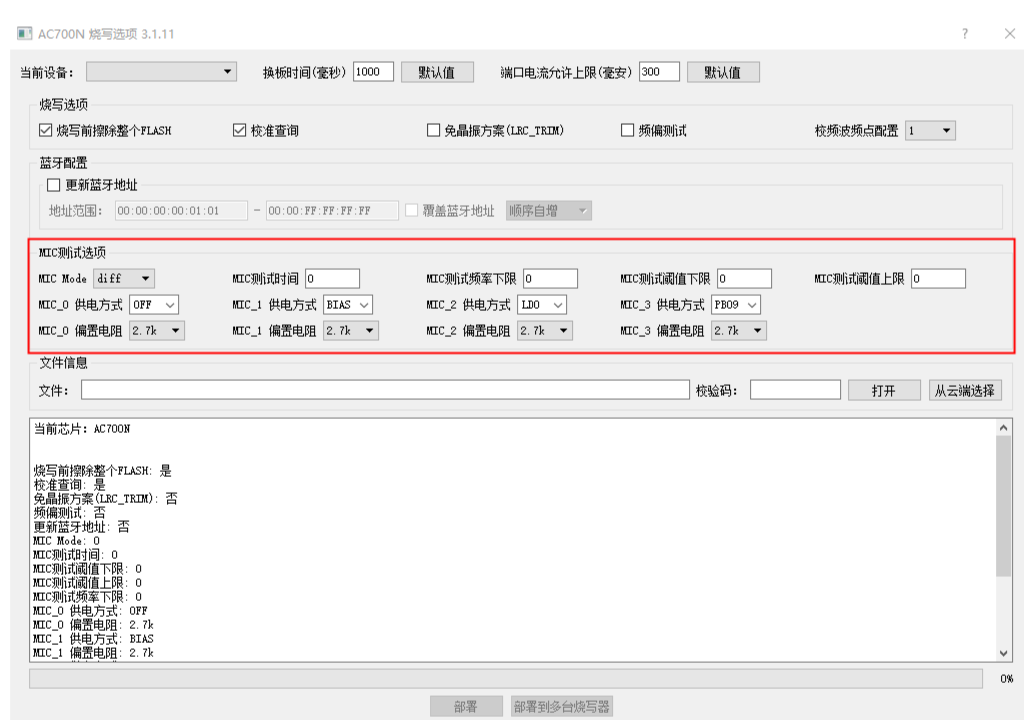

MIC 测项选项说明
MIC Mode1、选择 ‘diff’: 设计使用的是 MIC 差分模式；
2、选择 ‘single’: 设计使用的是 MIC 单端模式
MIC 测试时间默认为0，关闭MIC测试
选择100mS以上,数值越大 MIC 测试稳定性越好，不考虑烧写速度建议选择500~1000ms
MIC 测试频率下限如果环境中存在不可避免的低频噪声，可以根据噪声频率，设置频率下限，低于设定频率下限的频率会被过滤掉(设定的频率下限要小于测试时播放的正弦波频率)；
频率下限(范围0-20000)
MIC 测试阈值上限
MIC 测试阈值下限		找若干个正常样机，在测试环境使用音源设备播放一个持续的正弦波(例如1kHz正弦波)，观察各个样机的 MIC 采集能量值输出范围，
并基于这个范围的最大最小值，并预留适当的余量来确定设置能量阈值的上下限；
能量阈值上限/能量阈值下限(范围0-32767)
如果在烧写测试过程中，样机的能量值不在上下限范围内，则认为该样机存在 MIC 异常
MIC_x 供电方式对应要测试的 MIC 供电方式要根据实际的硬件设置：
1、选择 ‘OFF’：默认关闭当前 MIC 通道测试；
2、选择’BIAS’：即芯片设定的管脚供电，MIC0 是PA02引脚，MIC1 是PB07引脚(根据芯片型号而定)；
3、选择LDO供电，即 micldo 提供偏置；
4、选择IO供电，需要手动输入IO引脚。如：PA02, PA15, PB09 等IO供电(注意:需要 输入4个字符。例如，输入的是 PA02 而不是 PA2)
MIC_x 偏置电阻选择对应要测试的 MIC 需要的电阻值，即设置芯片内部的 MIC 的偏置电阻大小

4、实例操作步骤：

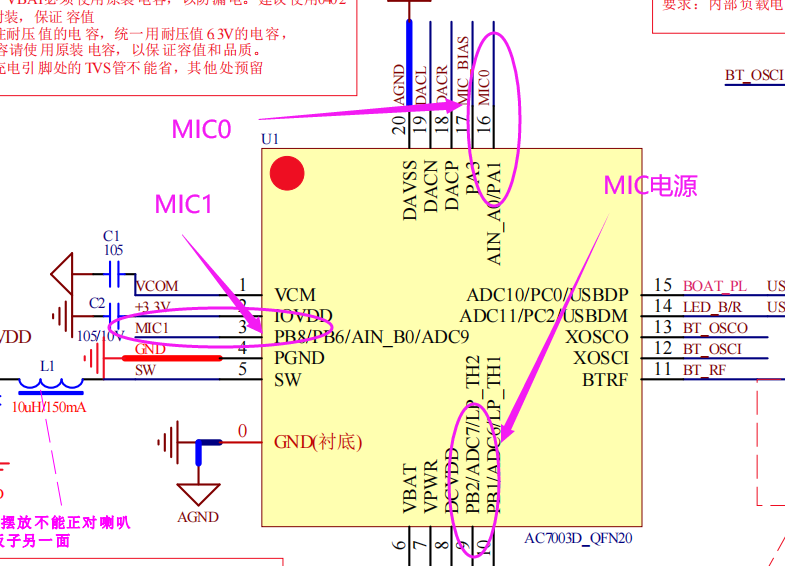

以AD7003D4的demo版为例：demo板的MIC电路是：双麦，麦电路均是单独隔直MIC，麦电源均是PB02，用了主控中的MIC0和MIC1

①准备一个一拖八烧录器、若干个样机（例：7003D4的demo版）、一个音源设备持续播放信号（例：用手机播放1KHZ信号）；

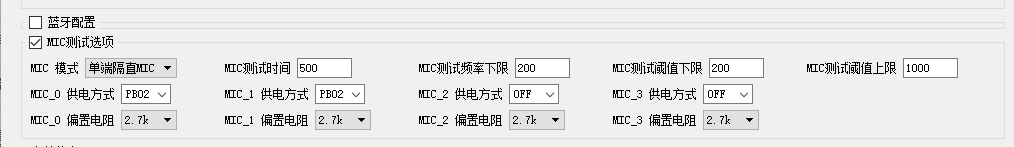

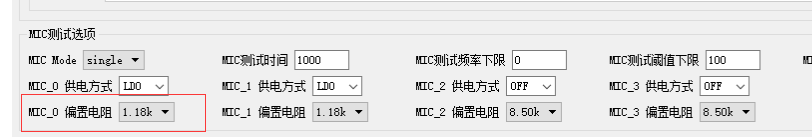

②一拖八烧录器部署FW程序时设置MIC测试参数，选择如下（暂时选择测试MIC参数使用的）：

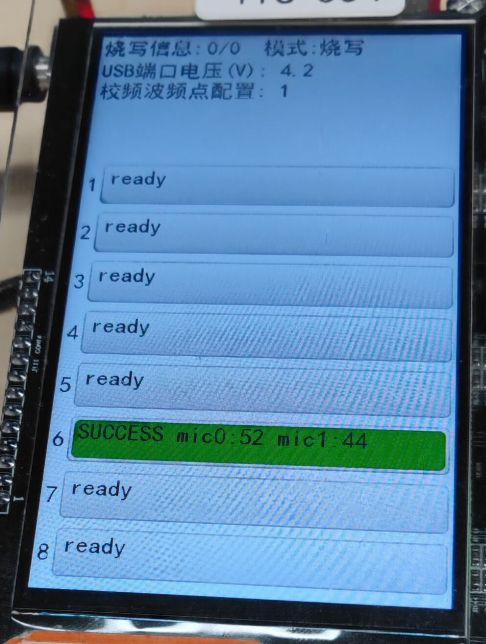

image ③一拖八烧录样机：此时不用播放1KHZ，先查看MIC采集到的环境噪声，如下，mic0和mic1采到的环境噪声分别为：52、44。

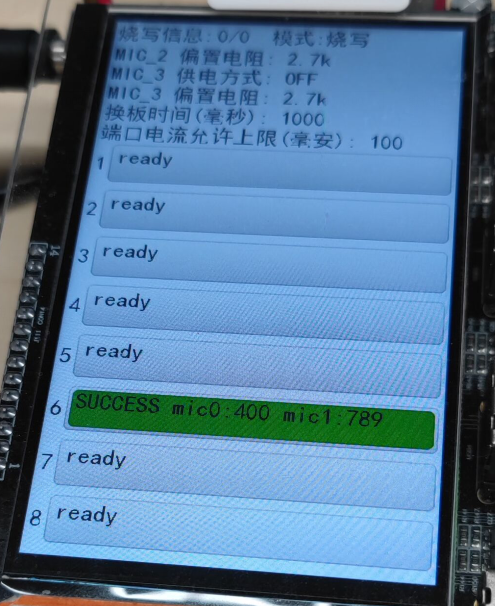

image ④一拖八烧录样机：此时设备播放1KHZ信号，查看MIC采集到的1KHZ信号的大小，如下，mic0和mic1采到的1KHZ信号分别为：400、789
。
image ⑤取10个样机（样机越多，平均值越准），重复以上测试，测到MIC采样的环境值和信号值，例如：mic0和mic1的环境值平均分别为：50、40；
mic0和mic1的信号值平均分别为：400、800；
则MIC的阈值下限、上限可以设200-1000。
⑥重新部署FW文件，然后更新MIC的测试参数，修改下限和上限。然后就可以开始批量烧录。

5、常见问题

  1. AC701一拖八烧录双麦测试，其中701系列的MIC0、MIC1、MIC2、MIC3的IO口是固定的,分别是： MIC0：PA1
    MIC1：PA3
    MIC2：PG8
    MIC3：PG6
    要根据样机对应的电路，来选择MIC；

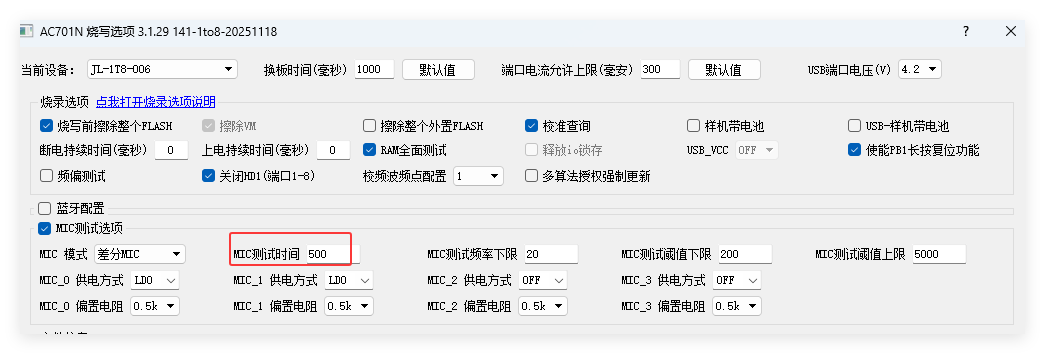

    另外，MIC测试时间要设置500，如果设置100或者200，会导致第二个MIC采不到数据。
