FCC-BQB样机制作

📎 原始文档：https://www.kdocs.cn/l/ciqX3hXOKoco FCC定频样机
定频PC工具：


定频软件下载：（客户也可以自行用SDK制作）
 HYPERLINK "https://kdocs.cn/l/cugCGfEDWPhB" https://kdocs.cn/l/cugCGfEDWPhB
注意：定频软件只用于RF定频测试！
FCC定频样机接线：
定频传导样机如下（conducted）：

  1. 接串口板（推荐CH340G芯片做的串口板；正极接VBAT；负极接GND；TX接DM；RX接DP）
  2. 射频线
  3. 下载FCC软件 定频传导样机如下（Radiated）：
    1、接串口板（推荐CH340G芯片做的串口板；正极接VBAT；负极接GND；TX接DM；RX接DP）
    2、下载FCC软件

注意：
需要测试接收阻塞（receive blocking）则需要做一个下载BQB程序的传导样机。测试BLE Blocking还需要接上USB转串口。

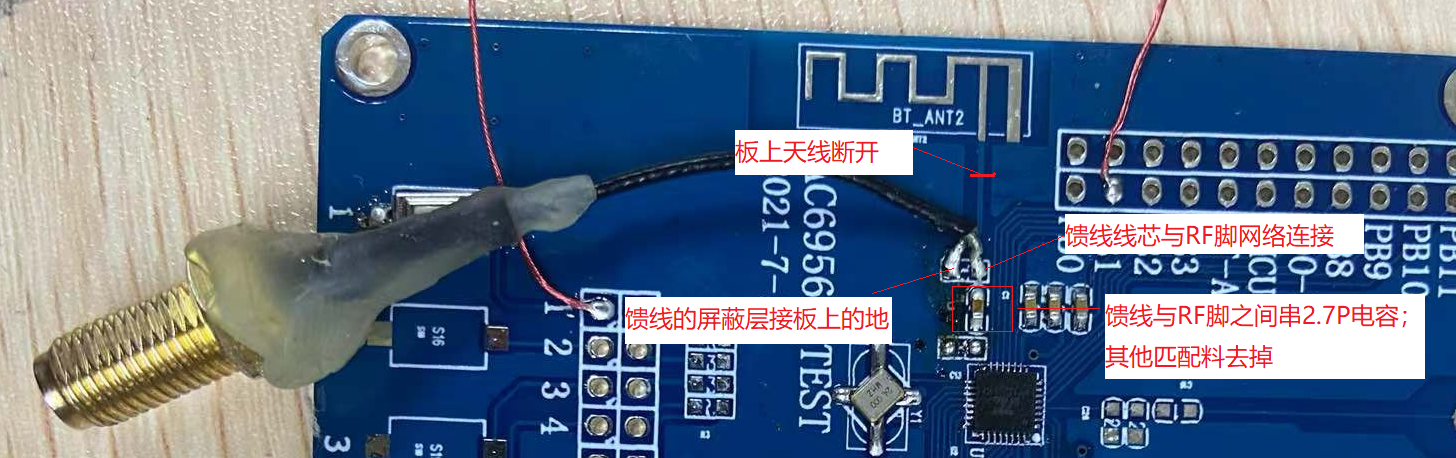

射频线焊接：
射频线焊接注意：

  1. 线芯要接在芯片RF走线上；
  2. 馈线的屏蔽层要接到PCBA地上，焊点要靠近芯片地上。避免出现功率小或者杂散高问题。
  3. RF脚与馈线之间串一个2.7P电容，其他匹配料去掉；
  4. 板上天线要断开。 image

样机验证：

  1. 有频谱仪的客户可以使用频谱仪进行测试
  2. 没有频谱仪的客户可以使用FCC工具验证通信是否成功 3、使用杰理蓝牙测试盒测试样机频偏是否正常。方法如下：下载SDK（跟定频软件同一版本）正常蓝牙模式程序-----使用测试盒测试样机的频偏（注意要把测试盒自动频偏校准关闭）----修改晶振电容参数（或者换晶振）直到测试盒测试频偏正常为止-----再把软件改为FCC定频模式（换样机晶振）即可。
    BQB样机制作
    BQB RF测送软件获取：（可以用SDK自行制作）
    软件下载地址：
     HYPERLINK "https://kdocs.cn/l/cugCGfEDWPhB" https://kdocs.cn/l/cugCGfEDWPhB
    BQB样机接线：
    BR/EDR模式BQB测试：
  3. RF传导线（接法参考FCC）
  4. 电源线（正极接VBAT；负极接GND）
  5. 下载BQB测试软件 BLE模式BQB测试：
    1、RF传导线（接法参考FCC）
    2、USB转串口工具（参考FCC接法：正极接VBAT；负极接GND；TX接DM；RX接DP）
    3、下载BQB测试软件
    样机验证：
    1、有蓝牙分析仪的客户可以使用蓝牙测试仪进行测试
    2、没有蓝牙分析仪的客户使用手机搜索：BR/EDR模式可以使用手机搜到蓝牙名称：XXX-RAM/XXX-DUT。BLE模式可以使用FCC工具BLE进行通信验证；正常样机可以通信成功。
    3、使用杰理蓝牙测试盒测试样机频偏是否正常。方法如下：下载SDK（跟定频软件同一版本）正常蓝牙模式程序-----使用测试盒测试样机的频偏（注意要把测试盒自动频偏校准关闭）----修改晶振电容参数（或者换晶振）直到测试盒测试频偏正常为止-----再把软件改为BQB定频模式（换样机晶振）即可。
    Profile样机：
    下载DUT或者BQB模式的样机不能测试profile！！！
    Profile样机一般下载正常工作程序：有些SDK可能需要换库；参考 HYPERLINK "https://kdocs.cn/l/cugCGfEDWPhB" https://kdocs.cn/l/cugCGfEDWPhB；上面文档
