客户认证问题整改案例

📎 原始文档：https://www.kdocs.cn/l/cvP660dXMGLM

客户认证问题整改案例

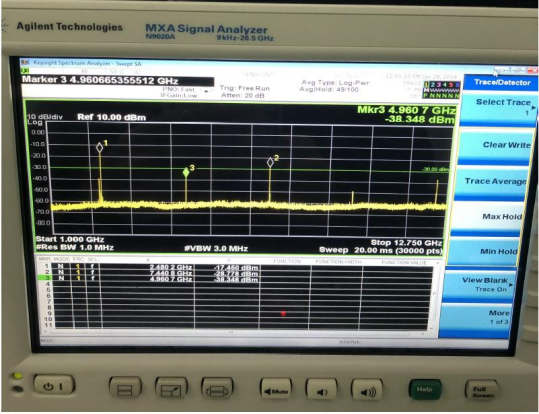

一、TX杂散：主频倍频4.8G、 7.2G、 9.6G

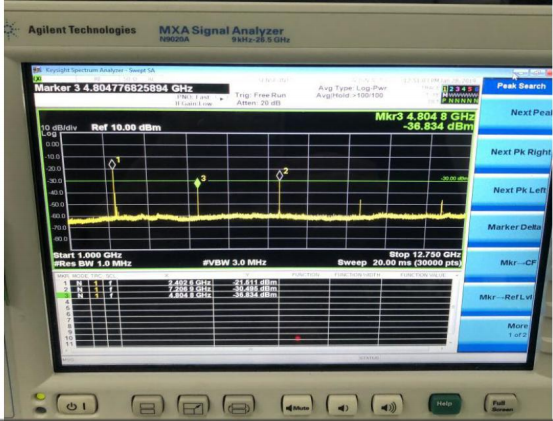

测试报告：

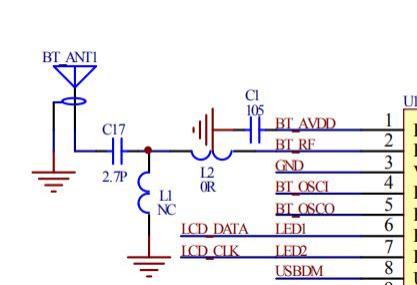

image 最终整改办法：调节天线T型网络；C 17=2 .7P；L 1=1 .2P；L2=0R
image 版权所有，侵权必究 1
地址：深圳市南山区艺园路202号马家龙文体中心B座4F
电话：0755-26499936 传真：0755-86540096
网站：www.zh-jieli.com

二、BQB测试杂散

测试报告：
image 版权所有，侵权必究 2

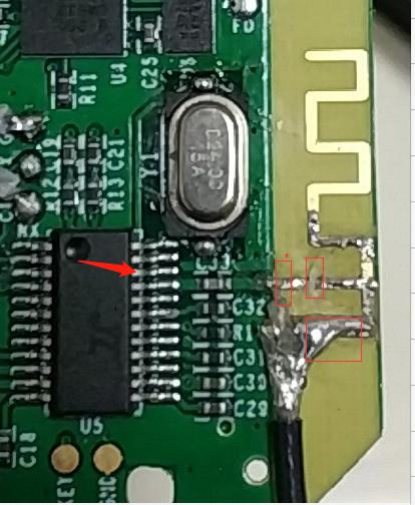

image 最终整改办法：将射频线的负极接到主控的22脚测试通过。 （可能原因客户上天线出过孔少且主控的地线没有跟外面铜皮连接）
版权所有，侵权必究 3

三 SRRC认证 杂散超标

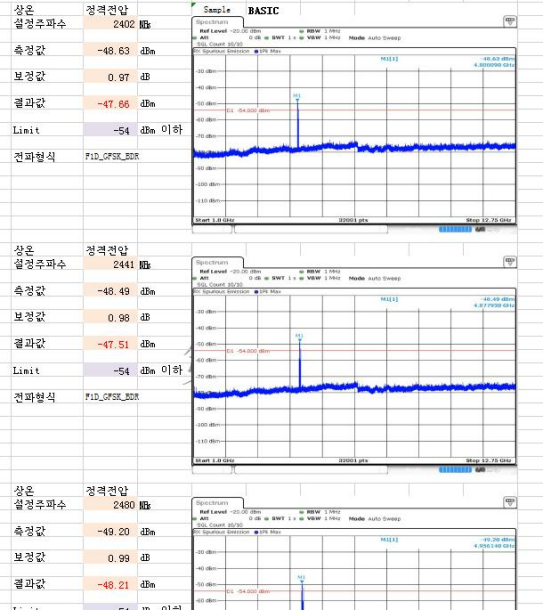

测试报告：
版权所有，侵权必究 4
image 最后解决办法：降功率(以下第十点讲怎么样降)、 更换芯片

SRRC 认证 杂散超标：

image 版权所有，侵权必究 5
image 处理办法：1、 降功率(以下第十点讲怎么样降)、 更换芯片
2、4.8G、 7.2G、 9.6G倍频 和低频杂散 调节天线T型网络 L2=3 .3nH;L1=0 .8P;C17=2 .2P
image 版权所有，侵权必究 6

四、RX传导杂散：

测试报告：
image 处理办法：l、 调节蓝牙天线T型网络；
版权所有，侵权必究 7

五、辐射杂散：

测试报告：
image 处理办法：
检查是否为数字功放引起、充电引起、升压引起 。

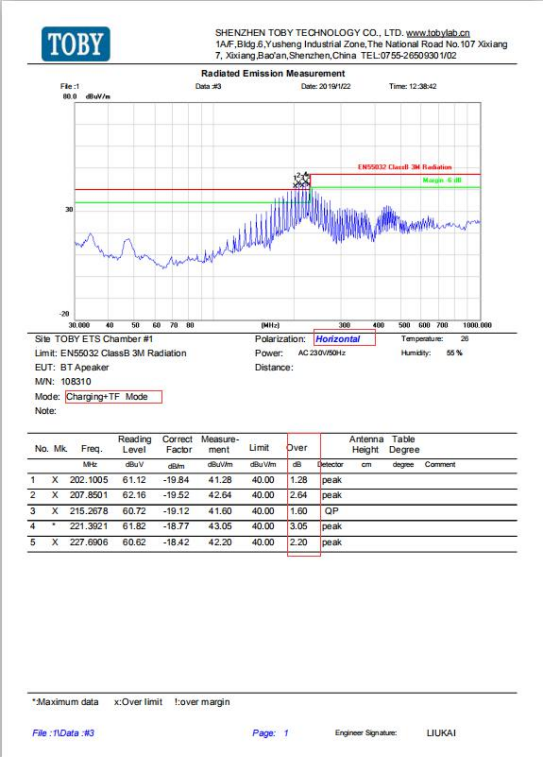

六、TF卡模式下 杂散超标：

测报告：
版权所有，侵权必究 8
image 处理办法：1、 软件降TF卡读写速度；2、 在TF CLK 加 1K@100M磁珠
版权所有，侵权必究 9

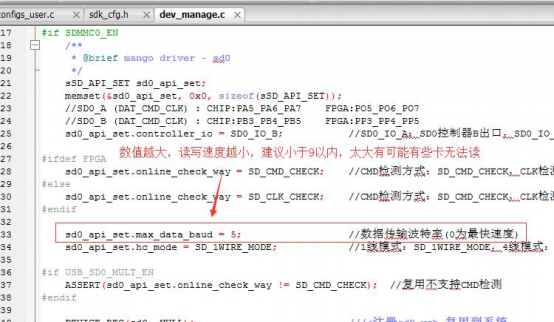

软件上降TF卡速率（AC69lX、 AC692X、AC690X都一样）：

七、220V传导杂散：

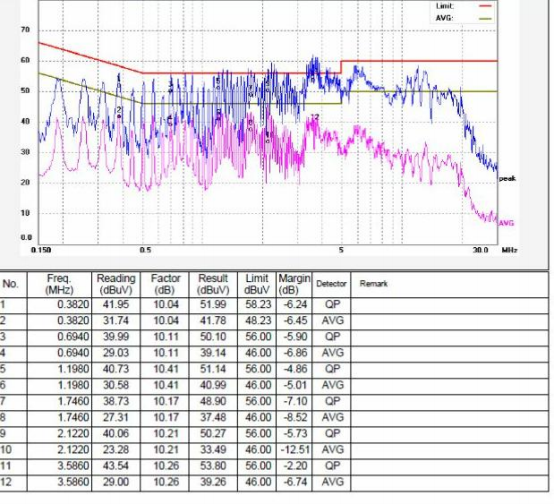

测试报告：
版权所有，侵权必究 l0
image 处理办法：在数字功放喇叭线加LC滤波（如L=22uH,C=104）

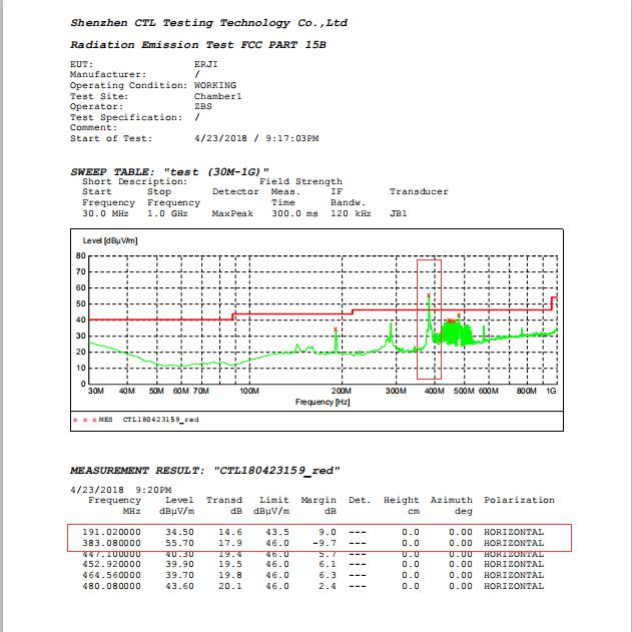

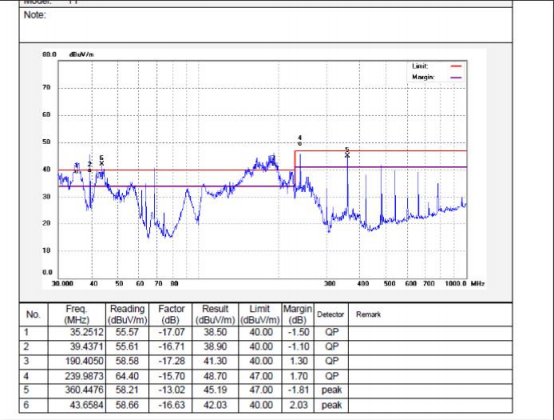

七、辐射杂散：主频、 晶振倍频

测试报告：
版权所有，侵权必究 11
image 处理办法：在对应辐射线上加磁珠或者是LC、 RC滤波网络 。 上图为耳机测试报告：在喇叭线上面加LC 滤波。L=180nH;C=30P

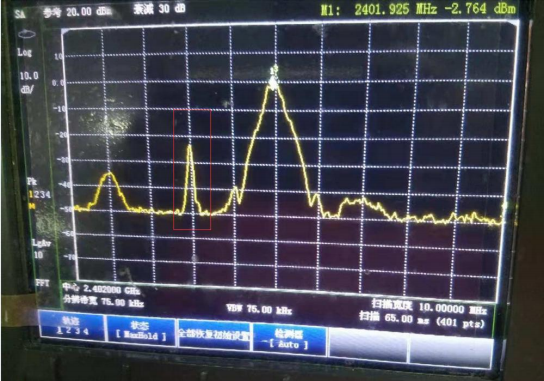

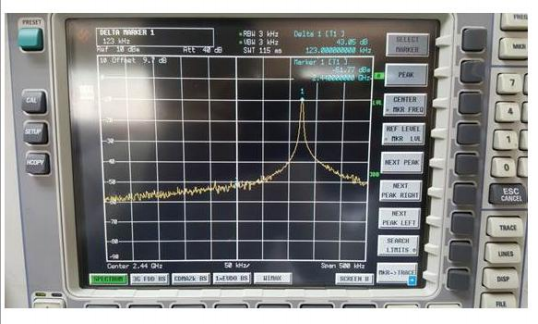

八、蓝牙频偏：

测试报告：
版权所有，侵权必究 12
image 调节晶振匹配电容：软件或者是硬件调试(电容或软件上晶振数值调大，频偏就往负方向。反正往正方向)

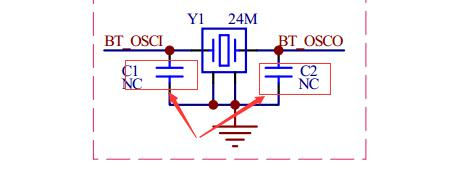

1、 如果外部硬件晶振有贴电容，则调节晶振电容：
image 2、 如果外部硬件晶振没有贴有电容，则调节软件：

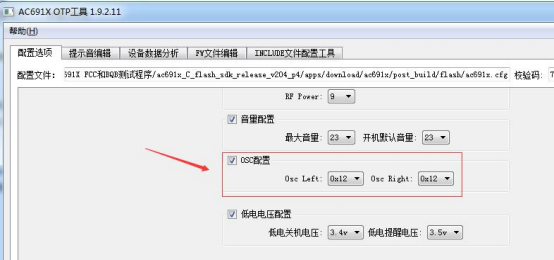

AC691X 调节：
版权所有，侵权必究 13

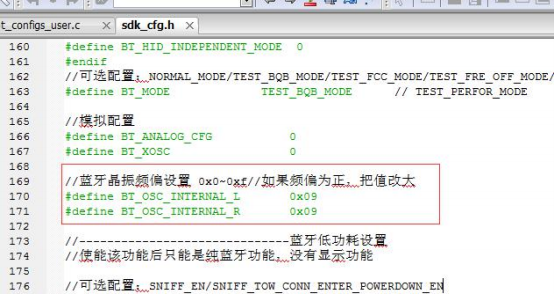

image AC692X 调节(需要在源代码上修改)：

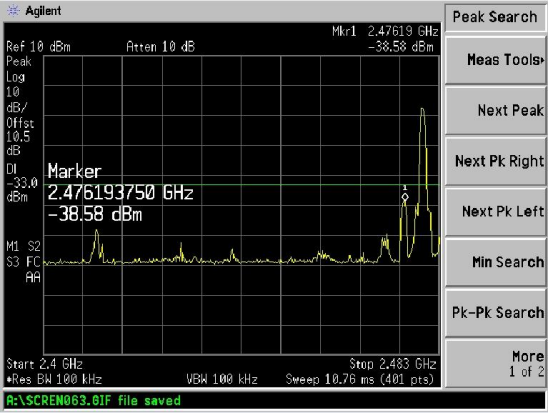

九、边带2399MHZ 超标：

测试报告：
版权所有，侵权必究 l4
image 处理办法：降功率(以下第十点讲怎么样降)、 更换芯片试试

十、 怎样降功率？

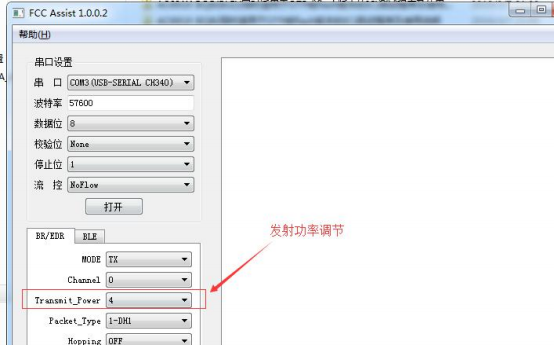

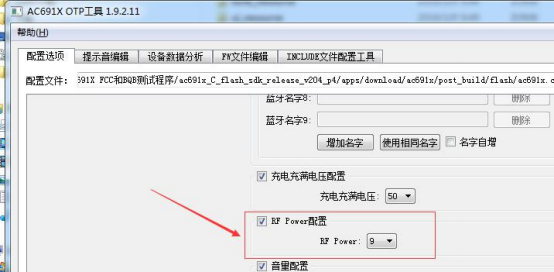

1、AC691X FCC 和BQB 测试功率调节。AC691X FCC可以在上位机软件FCC_assist.exe 或在程序下载包中
蓝牙配置工具调节。 而AC691X BQB不需要用的上位机，因此可以在程序下载包中蓝牙配置工具调节在上位机软件FCC_assist.exe 中调节：
版权所有，侵权必究 15
image 从程序下载包中蓝牙配置工具调节：

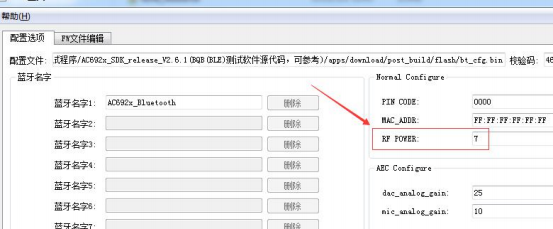

image 2、AC692X FCC 和BQB 测试功率调节。AC692X FCC可以在上位机软件FCC_assist.exe 或在程序下载包中蓝牙配置工具调节。而AC692X BQB不需要用的上位机，因此可以在程序下载包中蓝牙配置工具调节
版权所有，侵权必究 l6
在上位机软件FCC_assist.exe 中调节：
image 从程序下载包中蓝牙配置工具调节：

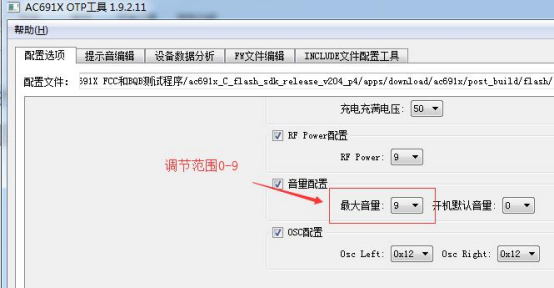

image 3、 AC691X BQB(BLE)测试功率调节。程序上要添加使用外部蓝牙配置工具中最大音量的值作为AC691XBQB(BLE)功率调节。提供有源代码，可以自己对比公版SDK看，改了什么。
版权所有，侵权必究 17

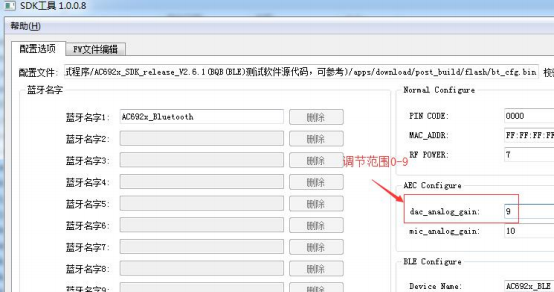

image 4、 AC692X BQB(BLE)测试功率调节。 程序上要添加使用外部蓝牙配置工具中通话近端DAC 的值作为 AC692X BQB(BLE)功率调节。提供有源代码，可以自己对比公版SDK看，改了什么。
image 版权所有，侵权必究 l8
