JL708N硬件设计指南V1.0

珠海市杰理科技股份有限公司 Zhuhai Jieli Technology Co.,LTD

版权所有，未经许可，禁止外传
目录
第 1章.概述................................................................................................................................................... 5
1.1.芯片简介................................................................................................................................................ 5
1.2.设计说明................................................................................................................................................ 6
1.2.1.产品设计原则：安全、稳定、可靠...........................................................................................6
1.2.2.硬件设计原则：便于量产、便于测试....................................................................................... 7
1.3.缩写&术语............................................................................................................................................. 7
第2章.原理设计........................................................................................................................................... 8
2.1.电源........................................................................................................................................................ 8
2.1.1.充电管理（VPWR、 VBAT）.......................................................................................................8
2.1.2. VBAT.............................................................................................................................................. 8
2.1.3. DCDC/LDO ................................................................................................................................... 8
2.1.4. IOVDD ........................................................................................................................................... 9
2.1.5. HPVDD .......................................................................................................................................... 9
2.1.6. MIC_LDO/MIC_BIAS ....................................................................................................................9
2.2.晶振........................................................................................................................................................ 9
2.3.射频........................................................................................................................................................ 9
2.3.1. BT蓝牙.......................................................................................................................................... 9
2.4.音频AUDIO .......................................................................................................................................... 9
2.4.1. ANC（主动降噪）........................................................................................................................ 9
2.4.2. ADC(MIC、AUX) ........................................................................................................................ 10
2.4.3. DAC .............................................................................................................................................. 11
2.4.4. IIS（ALNK/PLNK）.................................................................................................................... 11
2.5. Peripherals ............................................................................................................................................ 11
2.5.1. ADC（SARADC）....................................................................................................................... 11
2.5.2. LP_ T。uch（LPCTM）................................................................................................................. 11
2.5.3. IIC ................................................................................................................................................ 12
2.5.4. SPI ................................................................................................................................................ 12
2.5.5. UART............................................................................................................................................12
2.5.6. SD ................................................................................................................................................. 12
2.5.7. USB .............................................................................................................................................. 13
2.5.8. QDEC ........................................................................................................................................... 13
2.5.9. MCPWM .......................................................................................................................................13
2.5.10. Timer/PWM/CAP ....................................................................................................................... 13
2.5.11. IR ................................................................................................................................................ 13
2.5.12. LEDC ......................................................................................................................................... 14
2.5.13. NTC ............................................................................................................................................ 14
2.6. GPIO ..................................................................................................................................................... 14
2.6.1. IO 上下拉电阻、上电默认配置................................................................................................ 14
2.6.2. IO 驱动电流、状态、高压IO(HVT) ......................................................................................... 14
第3章.硬件设计......................................................................................................................................... 15
3.1.产品结构、板层设计.......................................................................................................................... 15
3.2.天线设计.............................................................................................................................................. 15
3.3.地场设计（关键项） .......................................................................................................................... 17
3.4.晶振设计.............................................................................................................................................. 18
3.5.电源设计.............................................................................................................................................. 19
3.5.1.供电设计.....................................................................................................................................19
3.5.2. DCDC 电源完整性设计..............................................................................................................20
3.6.音频ADC设计....................................................................................................................................21

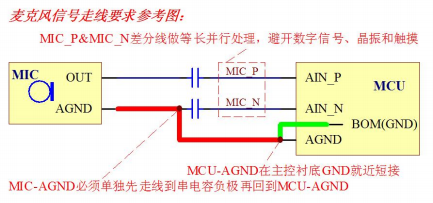

3.6.1. MIC输入设计............................................................................................................................. 21
3.7.音频DAC设计....................................................................................................................................23
3.8. LP _ TOUCH 内置触摸设计（LP _ CTM） ......................................................................................... 23
3.9.防静电设计.......................................................................................................................................... 24
3.10.防浪涌设计........................................................................................................................................ 25
3.11. EMC/EMI 防护设计......................................................................................................................... 26
3.12. NTC 电路设计................................................................................................................................... 26
第4章.开发、生产、量产注意事项.........................................................................................................27

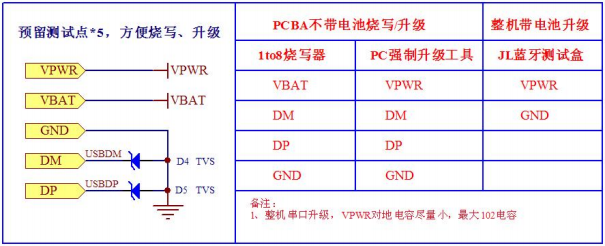

4.1.烧写、升级、测试说明...................................................................................................................... 27
4.2. TWS生产装配说明.............................................................................................................................27
4.3. TWS生产配对说明.............................................................................................................................28

修改记录

本文档用于指导硬件设计，其中 “概述”描述芯片简介和相关设计原则， “原理设计”描述原理和相关接口信息， “硬件设计”描述设计细节和相关注意事项。

第 1章. 概述

1.1.芯片简介

JL708N系列芯片是集成蓝牙模块的32 位高性能双核SOC，支持高性能低功耗的蓝牙及音频应用，面向TWS耳机，立体声耳机，无线麦等产品应用，主推中高端旗舰机型。

芯片特色：

● 内置PMU管理单元，支持软关机、低功耗蓝牙连接或待机等应用场景
● 内置充电管理单元，支持3 .7V锂电池充电，最大充电电流220mA
● 内置LDO3V 电源转换，典型输出IOVDD=3.0V，最大可驱动200mA外设负载
● 内置三路DCDC 电源转换，支持DCDC或者LDO模式等低功耗、省成本应用
● 内置5路24位Audio ADC（集成前置信号放大单元），可选模拟MIC（或AUX）输入
● 内置2路24位Audio DAC（集成功率输出放大单元），支持差分直推 16ohm/32ohm喇叭
● 内置全硬件实现的ANC系统，支持双混合馈自适应系数ANC
● 集成蓝牙基带、调制解调器及模拟RF模块，支持Bluetooth5 .4双模
● 集成时钟控制单元，支持外置晶振提供时钟源，典型外挂24MHz主系统晶振
● 具备丰富的数字外设和IO重映射功能，除固定IO接口外，其余IO可依据芯片规格书灵活分配
● 所有GPIO均可配置唤醒口（边沿触发），软关机唤醒时，IO状态可保持
● 所有GPIO可配置上下拉电阻，支持推挽输出和高阻态配置，支持多档电流驱动
● 支持 10-bit ADC模拟采样功能
● 支持UART 串口打印、 串口升级代码等功能
● 支持LP_CTM 低功耗高精度触摸检测功能
● 内置Timer、 PWM、 SARADC等常用功能模块
● 支持USB、 SDC、 IIC、 SPI、 IIS等丰富接口

芯片框架：

JL708N芯片集成蓝牙模块、PMU管理模块、 内存管理模块、AD/DA低噪声音频模块，具备丰富的数字外设资源。

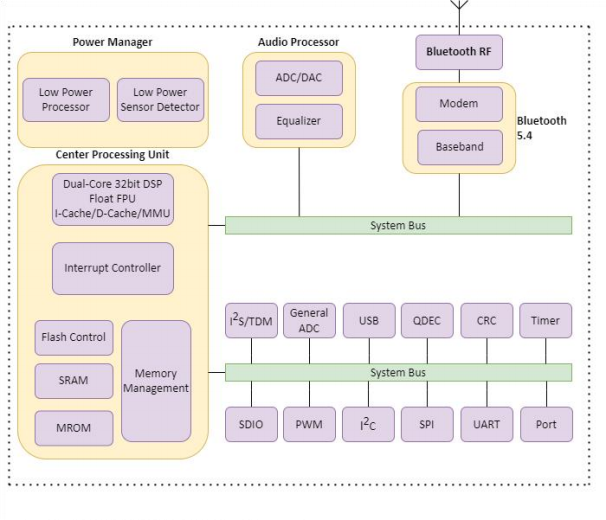

图 1-1 JL708N硬件框架图

1.2.设计说明

1.2.1. 产品设计原则：安全、稳定、可靠

1、 产品必须满足静电标准：接触放电大于±4KV，空气放电大于±8KV，设计留有余量。
2、 产品必须满足抗浪涌：一般大于±48V（标准必须根据产品应用场景调整），设计留有余量。
3、 产品必须做好电源保护，如防过压/防过流/防反接/防浪涌等。
4、 产品若用电池供电，要求电池电压0V时，充电下产品必须能正常工作，不依赖于电池电压。
5、 产品必须支持长时间运输（如船运模式），出厂时特殊配置进入极限最低功耗。
6、 TWS产品尽可能选择可靠配对方式， “双击配对”容易产生混配，如客户确实需要，标红此功能负面影响。

1.2.2. 硬件设计原则：便于量产、便于测试

一、 原理图设计

要求兼顾功能和性能，设计时务必考虑安全、稳定、可靠。

总的原则是，优先功能模块化设计，参考典型电路方案，合理元件选型，留有余量设计，在标识上务求准确可靠、简洁明了，保证后续软件开发的便捷、可靠、 高效。

特别注意事项（IO分配原则）：

1）务必考虑IO 电气干扰，如避免在敏感模拟信号旁边分配高速数字跳变信号等。
2）务必考虑IO特殊状态（如上电、软关机、掉电唤醒、长按复位、合绑等）。
3）务必考虑IO 电气特性，如IO驱动电流、耐高压、上下拉电阻、IO 内阻等特性。
4）务必考虑产品设计便捷性，合理IO分配，使产品最优化设计，便于缩短项目开发周期。

二、PCB设计

优先以下流程开发：结构设计、板层设计->天线->地场->晶振->电源->敏感信号等。
1）结构设计：模具最优化设计。射频/音频应用时，务必考虑天线、MIC、 喇叭等结构设计，以最大化发挥产品性能。
2）板层设计：优选多层板（建议至少4层板，TWS小板框推荐6层板），可以提供完整地平面和信号线布局空间。
3）天线设计：选择合适的天线类型，和摆放空间。(空间足够优选倒F天线)
4）地场设计：多层板必须至少留一层完整的地平面，严格要求地回路阻抗小。 （地场直接影响系统性能）
5）晶振设计：远离干扰源。
6）电源设计：关注电源退耦电容、 电源布局、和线宽线长。
7）敏感信号设计：如 “DAC、 MIC、 LINEIN、 触摸”等功能模块或走线，注意远离干扰等。

1.3.缩写&术语

VPWR: 内置充电输入端
VBAT: 芯片供电输入端，或内置充电输出端（支持3 .7V锂电池充电）
LPCTM：低功耗触摸模块(电容式)
HVT：耐高压IO（5 .5V或2倍IOVDD 中最小值）

第2章. 原理设计

JL708N芯片集成了 “内置充电管理、DCDC 电源、LDO 电源（IOVDD、 MIC_LDO/BIAS），晶振，蓝牙、AUDIO ADC（MIC、 AMUX）和DAC、 ALNK/PLNK， LP_Touch、 SARADC、 SPI、 SD、USB、 IIC、UART、QDEC、LEDC灯带、Timer、MCPWM、 PWM、 CAP、 CLKOUT、 IR， 内置3档上下拉电阻、4档驱动电流、 高压IO”等资源。
注 1： SFC、 SPI0、 IIC（A组）、ISP、 低功耗触摸、ADC采样检测、模拟AUDIO等外设，均为固定IO，严禁随意分配。
注2： SPI1、 UART、 IIC（B组）、TIMER/PWM/CAP/CLKOUT等外设，支持crossbar映射，可灵活分配IO，支持映射到PA组或VPWR。
注3：不推荐crossbar映射到VPWR。 因为VPWR常用于内置充电输入，或做普通IO时，也仅用于IO输入检测等。

2.1.电源

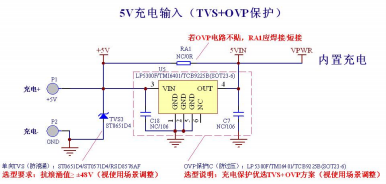

2.1.1. 充电管理（VPWR、 VBAT）

芯片内置充电管理，当VPWR-VBAT≧1.2V 时，恒流最大充电电流220mA；当VPWR-VBAT ≧0 .7V时，恒流最大充电电流 120mA。 充电输入电压4.5V≦VPWR≦5 .5V，支持输出VBAT=4.2V 或4 .35V两档模式，支持同时给电池充电和系统供电。
使用外置充电时，VPWR用于充电插拔检测。

2.1.2. VBAT

VBAT是整个芯片的供电输入端，供电电压2.7V<VBAT≦4 .5V，一般接电池。 要求VBAT和 IOVDD压差>300mV，且IOVDD 电压>（FLASH工作电压或LVD 电压）。

2.1.3. DCDC/LDO

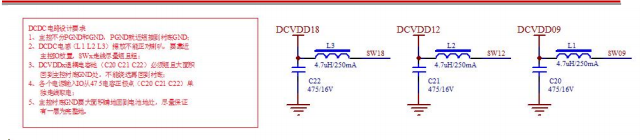

芯片内置3路DCDC，分别是DVDD（默认0.9V）、DCVDD12（默认 1.2V）、DCVDD18（默认 1. 8V），支持DCDC或者LDO模式，DCDC模式存在DCDC辐射、及电源扯动等固有特性，设计上注意规避。

2.1.4. IOVDD

IOVDD是3.0V 电源域LDO稳压输出，输出范围2.7V≦IOVDD≦3 .6V， 电压档位可调，最大输出电流Imax=200mA (包含主控IO和系统消耗)，在VBAT或VPWR不掉电情况下，IOVDD为常带电电源，无法关闭。

2.1.5. HPVDD

HPVDD是DAC 的电源输入端，因根据最大音量需求，选择DCVDD12或DCVDD18供电，DAC 的最大输出Vpp≈2 *HPVDD。

2.1.6. MIC_LDO/MIC_BIAS

MIC_LDO/MIC_BIAS是用于MIC差分或单端电路供电的输出电源，MIC_BIAS有“A/B/C/D/E”和LPMIC_BIAS共6路；MIC_LDO是LDO稳压输出，输出范围2.0V≦MIC_LDO≦3V 电压档位可调；MIC_LDO直接输出无上拉电阻，A/B/C/D/E/LP_bias可上拉0 .3~ 10.5KΩ输出。

2.2.晶振

芯片有 1组晶振接口，XOSCI/XOSCO，一般接24M 晶振。

2.3.射频

2.3.1. BT蓝牙

BTRF是2 .4G蓝牙天线接口，工作频段：2.40~2.48GHz，必须配套2 .4G蓝牙天线，以保障蓝牙收发性能。

2.4.音频AUDIO

2.4.1. ANC（主动降噪）

芯片内置全硬件实现的主动降噪（ANC）系统，有5路ADC（A/B/C/D/E）通道输入，2路DAC （L/R）通道输出；支持前馈（FF）、反馈（FB）、混合馈（Hybrid）降噪；支持同时ANC 降噪和语音通话，互不干扰。
支持 187.5~750K采样率；支持多段IIR滤波器级联，且每段滤波器系数独立自由配置；支持回声消除（AFC）和啸叫抑制（HOWL_DET）；支持淡入淡出（FIFO）；支持动态范围控制（DRC）。
支持FF、 FB、 CMP采样率独立可配；支持在线更新滤波器。
支持风噪检测、 智能免摘、广域点击、佩戴（贴合度）检测等功能。

2.4.2. ADC(MIC、 AUX)

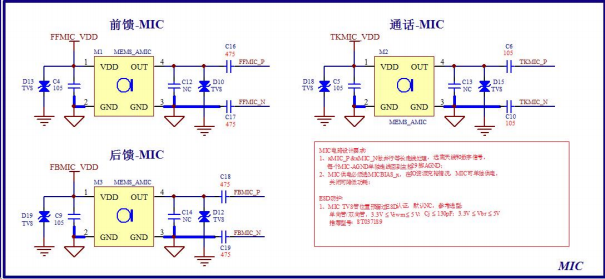

芯片ADC有6路独立的”A/B/C/D/E/LP”通道，支持 “驻极体MIC”和 “硅MIC”输入，支持 “LINE IN”输入；LPAIN/AIN_xN是差分负输入端，LPAIN/AIN_xP是差分正输入端；支持 8~ 192KHz采样率， 16/24bit数据，支持输入信号≦1.4Vpp（差分2.8Vpp），只支持隔直电容方式输入。
MIC_LDO直接输出无上拉电阻，MIC_bias支持上拉0.3~ 10KΩ电阻输出。

2.4.3. DAC

DAC有2路差分通道，分别为 “DACLP、 DACLN”， “DACRP、 DACRN”，支持单声道差分和双声道差分，支持8~ 192KHz采样率， 16/24bit数据。
DAC和ADC结构上相互独立，可独立开关，可工作于各自不同的采样率下。

2.4.4. IIS（ALNK/PLNK）

芯片内置 1个ALNK模块（Audio Link），是一个通用双声道音频接口，用于外设DAC或ADC，支持DMA。
支持DAT0~DAT3 的4条独立双向通道（输入或输出），可相互独立工作，可任意映射到PA/PB/PC /PD 口。

2.5.Peripherals

2.5.1. ADC（SARADC）

SARADC是10Bit ADC，共16通道，固定IO。

2.5.2. LP_Touch（LPCTM）

LP_Touch是低功耗触摸检测模块(Low Power Capacitive Touch Module， LPCTM )，利用人体分布电容对触摸电容的影响来进行检测，支持低功耗唤醒，共5个通道，固定IO。

2.5.3. IIC

IIC是一个标准的遵守IIC协议的串口通讯接口，支持主机和从机模式，上拉电阻越大，频率越低，共4通道，可任意映射到PA/PB/PC/PD 口。

2.5.4. SPI

SPI是一个标准的遵守SPI协议的串口通讯接口，共3组，SPI0/SFC为系统自用，固定IO；SPI1、 SPI2接口支持CPU控制，支持单向DMA(不能同时收发)，可任意映射到PA/PB/PC/PD 口。

2.5.5. UART

UART有UART0、UART1、UART2，支持接收带循环Buffer 的DMA模式和普通模式，可任意映射到PA/PB/PC/PD 口。

2.5.6. SD

SD是一个标准的遵守SD协议的串口通讯接口，为SD0，只支持主机模式，支持 1 bit和4 bit 模式，支持高速和低速模式，时钟最高50MHz，支持命令DMA和数据DMA，且相互独立，可以同时做DMA，可任意映射到PA/PB/PC/PD 口。

2.5.7. USB

USB是一个Full Speed（USB1 . 1），支持普通IO功能，USBDP、 USBDM为固定IO。
USB1 . 1通信频率 12MHz。

2.5.8. QDEC

QDEC是正交编码器检测模块，支持2线输入，有1组通道，支持4 phase、 2 phase、 1 phase 三种模式，一般旋转编码使用 1 phase， 鼠标滑轮使用2 phase，模块自带定时器，可任意映射到 PA/PB/PC/PD 口。

2.5.9. MCPWM

MCPWM模块包括：2个MCTimer时基(TMRxCK)，2对独立MCPWM通道(MCPWMCHxL/H)， 2路FPINx故障保护输入，x=0~ 1；MCTimer是16位定时器；MCPWM支持运行中更改频率、 占空比，支持灵活配置每对通道的有效电平状态，支持编程死区控制，支持硬件故障输入FPIN；可任意映射到PA/PB/PC/PD 口。

2.5.10. Timer/PWM/CAP

Timer 有 Timer0~Timer5 共 6 个 32 位定时器，支持定时 TMRx/计数 CNTx/捕捉 CAPx/时钟 CLKOUTx/PWMx， x=0~ 5；驱动源可以选择 “内部时钟”或 “外部信号”。
支持上升沿/下降沿捕获功能，可以测量外部信号电平宽度，可任意映射到PA/PB/PC/PD 口。

2.5.11. IR

IRFLT是一个专门用于滤除红外接收头上窄脉冲信号的硬件模块，可任意映射到PA/PB/PC/PD

2.5.12. LEDC

LEDC用于LED灯带驱动和控制，支持DMA，支持2路独立控制（LEDC_D0、 LEDC_D1），可任意映射到PA/PB/PC/PD 口。

2.5.13. NTC

NTC是热敏电阻检测，用于检测温度变化范围。
1）PC5支持芯片内置上拉 100K±1%，可省外挂上拉电阻，使用PC5作为检测时NTC务必选型 100K@25 °C，不支持 10K@25 °C。
2）使用其他SARADC功能IO 需外挂 1%精度上拉电阻实现检测。

2.6.GPIO

2.6.1. IO上下拉电阻、上电默认配置

IO 内置上下拉电阻偏差为 “±20%”。

注： “—”代表 “未开”芯片上电特殊配置IO：

2.6.2. IO驱动电流、状态、 高压IO(HVT)

第3章 硬件设计

http://www.zh-jieli.com/

备注：1、 IOVDD是3.0V 电源域；
2、 当2 IOVDD<5 .5V 时，高压IO耐压≦2IOVDD。

第3章. 硬件设计

以我司蓝牙耳机产品为例，优先以下流程设计：
产品结构、板层设计->天线->地场->晶振->电源->敏感信号设计等

3.1.产品结构、板层设计

项目立项前期必须重点评估产品结构， 以最大化发挥无线射频、 声学音频性能。
重点留意“天线”、“MIC”、“喇叭腔体”的结构位置，要求“天线”有足够的辐射空间、 “MIC”
利于声音高质量采集等， “喇叭腔体”利于声音高质量传输等， 以向客户提供优越性能的产品。
例如：天线周边的金属材料会干扰天线性能，天线位置靠近人体会阻隔辐射等。尽可能结构设计时，给天线有足够的立体空间，天线尺寸越大、 天线性能越好。
例如：MIC和喇叭选型、腔体设计、装配设计，要求一致性优良。 出厂前务必做好声学结构设计， 以利于后续软件算法，最大化发挥声学性能。
PCB 板优选多层板，以提供完整的地平面和信号线布局空间。单面板或双面板设计，则严格要求电源信号完整性，要求 “地回路阻抗小”。
好的产品结构和板层，可以高效、快速的推进项目实现和落地， 以最低的时间成本获取收益。

3.2.天线设计

天线必须有足够的立体空间。
天线选型，需结合产品的外观、尺寸、 结构、使用场景决定。
BT 蓝牙天线常用的有“板载、陶瓷、FPC”3 种；原理上一般有“单极、双极、 回路(Loop)”，
天线效率理论上“单极>双极>Loop”，但是单极天线容易受周围材料影响，从而改变天线特性。根据天线空间和产品外观，选择合适的天线：
小尺寸的产品，优选顺序为： “FPC->陶瓷->板载”(原理上：单极->双极->Loop)；
大尺寸的产品（长边≧4CM），直接设计板载天线（原理上：单极->双极），板载天线类型有“倒 F、 蛇形、I 型等”，考虑稳定性，首选倒 F 型。

一、 原理图设计注意事项

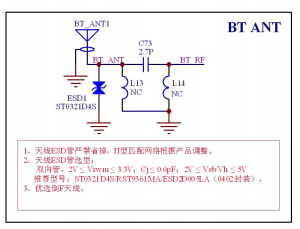

图3-2-1 天线电路
1）天线预留T型或π型匹配网络，且靠近天线端处TVS管不可省（寄生电容≤0.5pF)。 如有必要，可增加滤波器衰减蓝牙高次谐波信号，防止杂散超标；
2）天线匹配需采用高精度电感、 电容（高频物料），保证产品蓝牙性能及一致性；物料取值，参考网分仪匹配调整，或根据实际测试结果调整。
原则上，每款机型，都需通过调整匹配，达到最佳的蓝牙性能。

二、PCB设计注意事项

1、 天线布局考量
图 3-2-2 天线镂空（绿色框内）
1)根据空间结构，必需合理选择天线类型和布局位置，远离电池、 喇叭、触摸铜箔、人体等。
2) “天线”和“地”必需要统一设计，要求地平面完整，空间足够。
3)天线必需靠近板边放置，净空区尽可能大，至少≧3mm。
4)天线背面禁止任何走线、及敷铜，必需镂空。
5)天线必需远离 “DCDC 电路、翻转IO”等，减少对RF 的干扰。
6)天线必需远离DAC、 MIC、 AUX等电路，减少RF辐射导致的射频噪音。
2、 匹配网络、传输线50欧姆设计考量
蓝牙天线匹配网络有：T 型、 Π型、 L 型；前期设计上，小尺寸天线选T 型，大尺寸天线选Π型；最后实际使用一般是 L 型；任何一款 “天线”或 “样机”必须做阻抗匹配，匹配参数以实际调试为准。
图 3-2-3 BTRF传输线（白色线）
1）天线匹配网络及传输线，要控制好50欧阻抗设计。可要求板厂设计实现，也可使用阻抗计算工具（如 SI9000），根据 “板厚、板层、板材、铜厚”合理设计 RF 传输线的 “线宽、线距”。
2）匹配物料要求紧凑摆放，周边地场干净完整。布局上需避开晶振、MIC、 DAC等敏感信号，以及高速数字翻转信号。
3)传输线，走线尽量短，禁止有分支。
4)传输线，走线尽量直线引出，避免90度拐角走线。
5)传输线，两侧的地打过孔墙，一般按 1-2mm 的间距打过孔墙。

3.3.地场设计（关键项）

优秀的地场设计，可以有效降低各类噪声，提升RF、 DAC、 ADC 等性能和抗静电能力，请重点关注；方案严格区分 GND（数字）和AGND（模拟）。 （不分地，存在噪声风险）
GND：一般包括“逻辑、数字、控制、 电源、蓝牙”等地回路。
AGND：一般包括 “MIC、 LINEIN、 DAC”等音频模拟地，及音频相关的电源模拟地。
1）模拟音频（MIC/LINEIN/DAC)相关电路的AGND，独立走线回主控AGND。
2）AGND 回路要求无噪声（即电流平稳，无抖动），一般短接于电池端、 或功放bypass处，走线≧0 .5mm；有功放方案，一般区分功放地、主控地，且各自独立在电池端短接， 电池尽量布局
在功放和主控中间。
3）GND到电池负端阻抗尽可能最小，即走线、铺地尽可能宽，4层PCB 必须设计一层完整的铺地地层。地回路路径（包括电池负端到锂保IC）不能出现窄带、细线、破碎的地面。
4）主控和其各电源退耦电容必须共地良好，严禁破碎。

图 3-3 完整的中间地层

3.4.晶振设计

JL708N有1组晶振接口，一般接24M无源晶振，根据芯片封装（晶振脚）选择设计。
注 1：产品必须选择精度高、 稳定性好、 可靠性强的晶振，这将直接决定产品的射频性能，决定系统的稳定性和可靠度，差的晶振会导致各种不可预期的问题，甚至给客户直接带来经济损失。
注2：产品出厂前，必须用我司《蓝牙测试盒》等工具，测试频偏(± 10KHz 以内），如偏差过大，可以测试盒校准，或修改负载电容。

一、 原理图设计注意事项

图3-4-1 晶振电路（24MHZ）
1）晶振管脚邻近IO 口，严禁分配高速翻转信号，如SPI、UART等，以保证系统性能及稳定性。
2）实际样机外挂电容校准频偏： 以0kHz为基准线，负频偏调小容值，正频偏调大容值。

二、PCB设计注意事项

图3-4-2 晶振电路

1）晶振尽量靠近主控引脚，严格避开高频数字信号、敏感模拟信号、BTRF走线。
2）晶振布线不宜过粗、过长，4层板及超过4层板设计晶振布局位置相邻内层做净空处理， 以减少寄生电感、 电容。
3）晶振下方必须完整铺地，禁止走线（如电源/敏感信号等）。
4）晶振及外挂电容在布局层禁止铺铜，外挂电容地短接晶振地，再通过过孔短接相邻层GND。

3.5.电源设计

3.5.1. 供电设计

JL708N 内置电源输入管理单元，支持VBAT单独给系统供电，也支持VPWR单独给系统供电。设计时，需留意供电场景及电压范围。
Table 3-5-1 供电场景

一、 原理图设计注意事项（以VBAT锂电池供电为例）

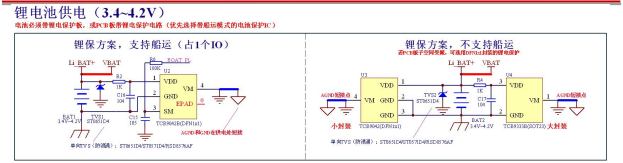

图3-5-1 供电至VBAT （不和IOVDD短接）
1）注意供电场景，严格限制供电输入电压。
2）注意供电保护，防过压/过流/反接/浪涌等。
3）注意电源退耦容值随电压升高而下降，请确保其工作电压下的容值≈标称值。
4）主控VBAT、VPWR、 DCVDD、 退耦电容耐压值要求≧ 16V，主控其他电容耐压值≧6 .3V；其他外设电容依据其工作电压要求选择（防止浪涌、过冲击穿），一般5V 电源域耐压值≧ 16V。
5）主控电源退耦电容，优选大封装尺寸（如0402及以上）， 以保证工作电压下的容值。
6）使用原装电容(非拆机、 劣质电容)， 以保证容值、和品质。
7）各退耦电容容值和要求请参照“标准原理图”。

二、PCB设计注意事项

1）务必考虑电源完整性设计。各电源退耦电容靠近主控IC放置，且电容和主控必须共地一致，严格控制 “地回路阻抗”。
2）务必考虑功耗、散热、带载能力等需求。各电源（大电流通路）布线线宽建议≧0 .5mm，留有余量设计（一般经验50mA/0 . 1mm）。
3）布局时，优先电源走线路径最短化，尽量远离板边走线， 以免引入干扰。
4）走线时，建议电源（退耦电容大容值处）星形走线给各分支模块供电。要求先经退耦电容，再给各分支模块电源管脚供电。

3.5.2. DCDC 电源完整性设计

JL708N 内置3路DCDC，分别是DVDD（默认0.9V）、DCVDD12（默认 1.2V）、DCVDD18 （默认 1. 8V），支持DCDC或者LDO模式，其中DCDC模式存在DCDC辐射、及电源扯动等固有特性，设计上注意规避。

一、 原理图设计注意事项

图3-5-2-1 电源模式（DCDC）
DCDC 电路由 VBAT、 SW、 PGND、 LC功率滤波及退耦电容组成，请严格参考原理图设计。
1)功率电感选型：4.7uH， DCR≦1 Ω, SFR≧20MHz， Isat/Irms≧200mA，感值稳定。严禁使用不稳定的功率电感，例如有些功率电感，通过 100mA 电流时，感值<1uH，感值急剧下降。
2）DCVDD 纹波≦50mV。
3）注意电源退耦容值随电压升高而下降，请确保其工作电压下的容值≈标称值。
主控VBAT、DCVDD退耦电容耐压值要求≧ 16V，主控其他电容耐压值≧6 .3V；
其他外设电容依据其工作电压要求选择（防止浪涌、过冲击穿），一般5V 电源域耐压值≧ 16V。
4）主控电源退耦电容，优选大封装尺寸（如0402及以上）， 以保证工作电压下的容值。
5）使用原装电容(非拆机、 劣质电容)， 以保证容值、和品质。
6）各退耦电容容值和要求请参照“标准原理图”。

二、PCB设计注意事项

1）务必考虑电源完整性设计。各电源退耦电容靠近主控IC放置，且电容和主控必须共地一致，严格控制 “地回路阻抗”。
2）PGND 不分地，就近接入衬底GND，且和 LC 滤波电路共地良好。
3）DCDC 电路远离 MIC、 DAC、 触摸、RF 等模拟和易受干扰模块；靠近主控IO放置，SW 走线尽量短且粗。
4）SW 走线尽量短、粗、 不过孔，LC 网络尽量靠近主控放置，注意功率电感的辐射干扰。
5）各电源输入IO 需从DCVDDx 475 电容正极点单独走线取电。

3.6.音频ADC设计

JL708N ADC有6路独立的”A/B/C/D/E/LP”通道，支持 “驻极体MIC”和 “硅MIC”输入，支持“LINE IN”输入；LPAIN/AIN_xN是差分负输入端，LPAIN/AIN_xP是差分正输入端；支持输入信号≦1 .4Vpp（差分2 . 8Vpp），只支持隔直电容方式输入。

3.6.1. MIC输入设计

MIC支持单端省电容（仅支持驻极体MIC）、单端隔直（支持驻极体MIC/硅MIC）、差分隔直（支持驻极体MIC/硅MIC）模式，使用时根据需求选择。

一、 原理图设计注意事项

图3-6-1-1 MIC应用场景
1）MIC管脚邻近IO，严禁分配高速数字翻转信号，如PWM、 UART等，防止干扰音频性能； 2）MIC信号管脚预留对地电容物料， 以滤除高频干扰信号；
3）MIC器件地为模拟地，走线时必须单独连接到主控IC模拟地AGND， 以保证地回路干净。
4）MIC信号输入端附近，预留静电管，可提高抗静电能力。
5）MIC信号输入端附近，预留串联电阻、磁珠及对地电容料，可防止EMI/EMC杂散超标。

二、PCB设计注意事项

1）MIC 电路必须远离干扰源，如RF天线、数字信号等；
2）MIC信号物料及布线路径尽量用地线包裹屏蔽，减少其他干扰源的影响；
3）MIC必须分地，为AGND；地回路顺序为“MIC_GND->主控AGND->功放Bypass 电容地或总电源地入口处（如电池负极）短接”，每路MIC有单独地回路，走线尽可能粗；多层板、或受尺寸限制样机，可尝试AGND在主控处短接。 （注意验证MIC/AUX/DAC等是否有噪声）

图 3-6-1-2 MIC地回路说明

3.7.音频DAC设计

DAC有2路差分通道，分别为 “DACLP、 DACLN”， “DACRP、 DACRN”，支持单声道差分和双声道差分，可直推 16ohm/32ohm耳机负载，使用时根据应用场景选择。

一、 原理图设计注意事项

图3-7-1 DAC差分直推耳机
1）DAC管脚邻近IO，严禁分配高速数字翻转信号，如PWM、 UART等，防止干扰音频性能；
2）DAC建议预留LC抗干扰电路，根据实际噪声情况，可适当的调整参数， L 的参考范围 10~ 560nH， C 的参考范围（10~ 100p）；
3）DAC耳机接口（负载端），预留对地静电管，可提高抗静电能力。

二、PCB设计注意事项

1）DAC 电路必须远离干扰源，如RF天线、数字信号等。
2）DAC信号物料及布线路径尽量用地线包裹屏蔽，减少其他干扰源的影响；
必要时，可对DAC布局走线区域净空。
3）DAC整个音频信号布线，走线尽可能加粗，有助于减小回路阻抗，保证良好的信噪比；
4）DAC必须分地，为AGND；地回路顺序为“DAC器件地->主控AGND->功放Bypass 电容地或总电源地入口处（如电池负极）短接”，走线尽可能粗；多层板、或受尺寸限制样机，可尝试AGND在主控处短接。 （注意验证MIC/AUX/DAC等是否有噪声）

3.8.LP_TOUCH 内置触摸设计（LP_CTM）

JL708N 内置LP_CTM低功耗高精度触摸模块，最多支持5路触摸通道。

一、 原理图设计注意事项

图3-8 内置触摸电路
1）触摸管脚邻近IO 口，严禁分配高速翻转IO，如LED、 晶振、开关电源等。
2）触摸预留静电管（优选0201/0402小封装， 以减少寄生效应），可提高抗静电能力。

二、PCB设计注意事项

1）芯片内置触摸的原理：是利用检测人体分布电容对触摸铜箔电容的影响，通过检测该电容量的变化，进而达到触摸识别的功能。 因此硬件设计必须尽可能减少寄生电容，布局允许情况下，触摸焊点离芯片引脚越近越好。
2）触摸布线按最小线宽走线，且尽可能短；
3）触摸焊盘需镂空设计（有干扰源的必需用地隔离）。
4）触摸可适当增大铺地安全间距（前提需确保地场完整）；
5）内置触摸信号是敏感的模拟信号，布局走线应远离高速数字信号，如DCDC 电感、LED、晶振、 电源等，避免与之相邻或并行走线，防止被干扰。

3.9.防静电设计

电子设备必须做防静电设计，因为在干燥低温的生产环境下容易产生静电，容易造成电子器件的损坏。
注：静电设计标准(接触放电≧ ±4KV；空气放电≧ ±8KV），设计需留有余量。

一、 设计阶段防静电设计

1）产品结构，务必考虑静电防护。如增加模具厚度，加大PCBA与壳体间距，做好壳体密封等。
2）PCB地场设计必须完整，要求面积大，不存在破碎，细回路，板边连续。
3）敏感信号线严禁靠近板边走线（如晶振、触摸、音频DAC等）。
4）BT天线必须远离静电入口，且天线入口处，必须加双向TVS管。
5）供电入口（如DC5V适配器或USB5V接口等供电），必须加单向TVS管（有防浪涌除外）。
6） “缝隙、接口处电路”必须预留ESD管，如按键、 喇叭、MIC、 USB等。
7）单向信号使用单向ESD管。
8）ESD管靠近静电入口处放置。
9）在VCM退耦电容处，用 105 电容连接AGND和GND。
图 3-9 防静电处理电路

BT天线 TVS管选型列表

表 3-9 优选的双向ESD管列表

备注：其它标准的TVS管可咨询上述供应商。

二、生产阶段防静电要求

请严格做好生产周期内所有阶段的静电防护。
1）所有生产、测试设备、工作环境，必须做防静电处理。
2）SMT 贴片、建议最后贴IC芯片。
3）生产、测试人员必须佩戴防静电手环、手套，穿防静电服、鞋子。
4）使用防静电材料包装、运输。

3.10.防浪涌设计

电子设备必须做防浪涌设计，因为电网、 充电器的感性特性，会在供电瞬间产生浪涌电压，造成电子器件的损坏。
注：浪涌设计标准（一般抗浪涌电压≧ ±48V），标准必须根据产品的应用场景调整，如一些电源适配器，浪涌峰值 100V，则抗浪涌电压必须大于 110V。 设计需留有余量。

图 3-10 5V充电保护（单向TVS管+OVP保护）

1）充电输入端（如DC5V适配器/USB5V接口等），必须加浪涌保护电路；
2）浪涌保护电路有：OVP保护IC、 单向TVS管、OVP+TVS，根据需求选择，一般OVP优于单向TVS。
单向浪涌TVS管选型列表

表 3-10 48V标准优选的单向TVS管列表

备注：其它标准的TVS管可咨询上述供应商。

3.11. EMC/EMI 防护设计

需要过电磁兼容性标准、 或需要进行电磁兼容性设计的方案，从以下方面优化电磁辐射和电磁干扰：
1）增加PCB屏蔽罩。
2）高速信号线加磁珠、LC、 RC滤波电路，如USB、 SD、 LCD等信号。
3）多层板，信号线和电源线走中间层。
4）合理布局，使 “带辐射的走线”尽可能短。
5）PCB板边连续地，且有完整的地平面。
6）易受干扰的信号注意保护，如走内层、地隔离、地包裹等。

3.12. NTC 电路设计

JL708N 内置高精度上拉 100K，NTC 电路可省外挂上拉电阻，只支持PC5。

一、 原理图设计注意事项

图 3-10-1 NTC 电路
1）默认选用PC5作为NTC_DET， PC5 内置支持上拉 100K±1%，其他IO不支持。
2）使用PC5作为检测IO，NTC务必选用 100K@25 °C型号，不支持 10K@25 °C。
3）使用其他SARADC功能IO 需外挂 1%精度上拉电阻。

二、PCB设计注意事项

图 3-10-2 NTC 电路
1）NTC布局层做净空处理。

第4章. 开发、生产、量产注意事项

4.1.烧写、升级、测试说明

JL708N支持有线串口升级和测试盒无线升级，使用时，请留意烧写升级场景及烧写电压。

图4-1-1 烧写、升级、测试说明

注意：
1）XOSCI/XOSCO双脚起振方案：支持单线/双线串口方式，进行空片烧写（或二次重烧）

4.2.TWS生产装配说明

由于整机环境直接影响产品的性能，因此必须重视整机的装配，注意装机的一致性。装配注意事项：
1）电池需要固定安装，远离喇叭/天线主体，避免耦合干扰。
如靠近天线方案，则必须贴海绵胶垫高处理，且尽可能拉大与天线的距离，保证装配一致性。如靠近喇叭方案，则建议电池焊点面背对喇叭放置，且电池和电池线，尽量远离喇叭及喇叭线。
2）电池、 电池线、 喇叭线、MIC线，禁止压到天线。
3）建议电池线和喇叭线进行双绞线处理，且分开装配，可防止电池线和喇叭线的耦合干扰。

图 4-2 双绞线示意图

4.3.TWS生产配对说明

TWS方案应用，默认声道相同的耳机不能配对。未使用软件或硬件分配声道，或未使用测试盒固定声道，TWS配对成功后，会随机分配声道，从而导致生产配对异常风险。
因此，建议使用测试盒搭配模具，进行烧写配对，以固化声道信息，来保证生产配对良率/效率。
