JL701N 蓝牙耳机硬件设计指南

版本：V1.0

日期：2022. 11.22

Copyright © Zhuhai Jieli Technology Co.,LTD. All rights reserved.
目录
版本说明................................................................................................................................................... 1
第 1章 硬件框架说明............................................................................................................................. 2

1. 1 JL7016G TWS 降噪耳机........................................................................................................... 2
   1.2 JL7018F 头戴式降噪耳机.........................................................................................................2
   第2章 芯片最小系统说明..................................................................................................................... 3
   JL7016G最小系统...........................................................................................................................3
   JL7018F最小系统............................................................................................................................3
   2.1 电源.............................................................................................................................................4
   2.2地.................................................................................................................................................7
   2.3 晶振.............................................................................................................................................8
   第3章 主要功能模块硬件设计说明..................................................................................................... 9
2. 1蓝牙模块.....................................................................................................................................9
   3.2 AUDIO ADC模块.................................................................................................................... 11
   3.3 AUDIO DAC模块.................................................................................................................... 15
   第4章 认证相关................................................................................................................................... 17
   4.1 防静电设计............................................................................................................................... 17
   4.2 EMC优化设计......................................................................................................................... 18

版本说明

第1章 硬件框架说明

1.1 JL7016G TWS 降噪耳机

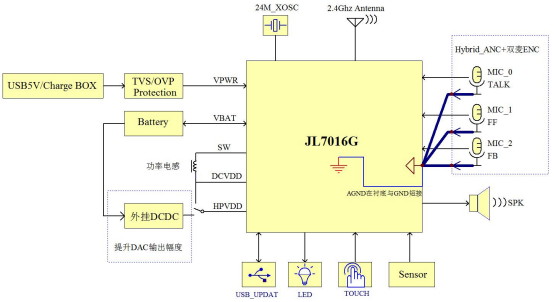

Hybird+ENC TWS 降噪耳机硬件框图

1.2 JL7018F 头戴式降噪耳机

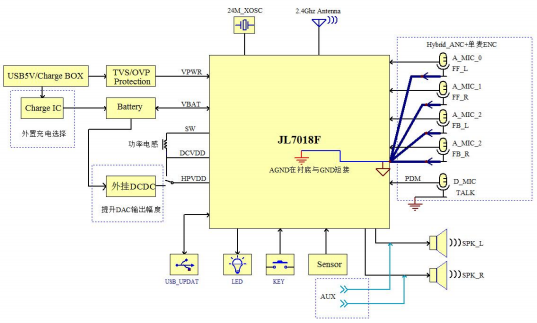

Hybrid+单麦ENC头戴式降噪耳机硬件框图

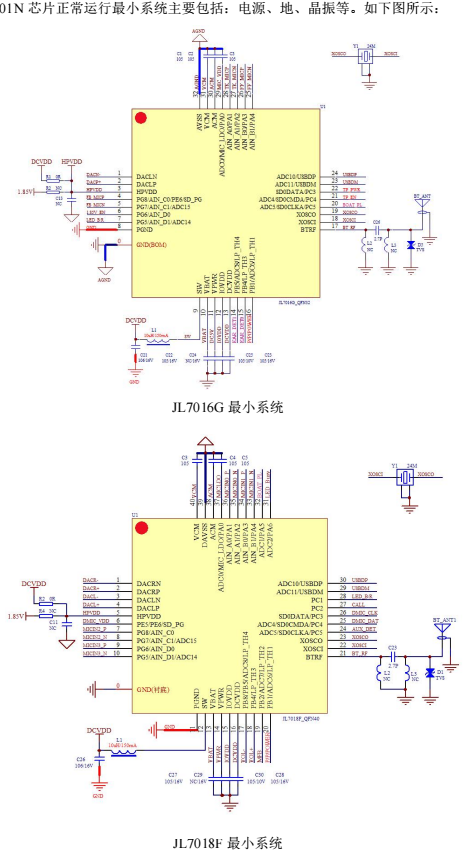

第2章 芯片最小系统说明

JL7

2.1 电源

(1) 电源系统参数

(2) VBAT

VBAT为芯片供电电源输入口， 内置 10-bit ADC提供电池电压采样，需要靠近VBAT 引脚处放置退耦电容，取值参考标准原理图。
设计注意事项：
a、 退耦电容地以最短路径大面积回流到VSS管脚；

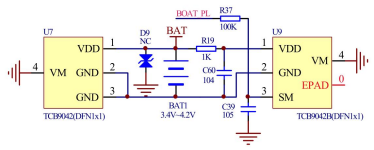

b、耳机方案建议加带船运模式的电池保护IC，保证长时间放置电池不会漏完电，参考电路如下图：
c、 VBAT 电压输入不能超过4.5V，否则有损坏芯片风险；
d、 走线线宽建议0.2mm 以上。

(3) VPWR

VPWR为内置充电电压输入接口，功能包括：充电输入电压检测， 电池电量检测，涓流充电，恒流充电，电池判满电压和判满电流等，支持寄存器配置充电相关参数。使用外置充电时，VPWR管脚可做充电插入检测。
设计注意事项：
a、 充电输入口VPWR输入电压应当小于5.5V；
b、为防止浪涌或过压对充电口造成损害，VPWR充电输入口建议用单向TVS保护管或外挂集成OVP保护IC，如下图所示， 电源布线必须先经过TVS焊盘后再引线到VPWR管脚。单向TVS选型推荐：ST0651D4/ST0571D4/ST0591D4。

保护充电保护电路

(4) IOVDD

IOVDD为芯片内部LDO3 .3V输出，可为外设供电，最大电流=120mA（包括IO所占功耗）， 电压范围：2V~3.4V，软件可调。为了保证电源稳定性，要求在IOVDD管脚网络上放置 1uF或以上退耦电容。
设计注意事项：
a、 退耦电容地以最短路径大面积回流到VSS管脚；
b、 IOVDD软关机后不掉电，为系统关机状态下提供电源；
c、 IOVDD为芯片内部内核、蓝牙、音频、GPIO等的主输入电源，对芯片各模块性能影响极大，应尽量避免受其他高频信号干扰，保证电源稳定性；
d、 走线线宽建议0.2mm 以上。

(5) DCVDD

DCVDD支持LDO（从IOVDD取电）和DC-DC（从VBAT取电）两种取点方式。使用DC-DC模式，通过开关电源获取更大收益，从而降低整机电流，提升了电池使用效率。
设计注意事项：
a、 DC-DC模块滤波电容地以最短路径大面积回流到PGND管脚；
b、 VBAT是DC-DC 的电源输入，相应退耦电容应该靠近芯片VBAT管脚放置；
c、绕线贴片电感规格选型：电感量为 10uH，直流电阻小于0.5R，饱和电流大于 150mA；

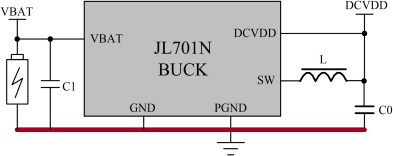

d、 功率电感和退耦电容靠近芯片放置，主电流路径布线采用宽线和短线，减少寄生阻抗，如下图所示；
e、 为减少SW信号的EMI辐射，应当尽量缩短SW 的布线长路，并用地网络屏蔽；
f、DC-DC输出电源需经过 106（C21）电容后才给DCVDD供电，并保证电容地回路与PGND 连接良好；
g、 DC-DC 电源模块布局：远离敏感信号如晶振、RF、 音频信号等，保证地回路完整；
h、 为防止高频电感辐射喇叭引起噪声，要求电感的位置不能正对喇叭，如下图所示：

(6) VCM

VCM为模拟音频部分的电源。
设计注意事项：
a、 退耦电容地以最短路径大面积回流到AVSS（部分封装为DCVSS）；
b、 VCM应避免受其他高频信号干扰，保证电源稳定性，避免影响音频性能。

2.2地

JL701N包含4种地网络：
(1) VSS：芯片数字地，蓝牙射频模块、PMU模块地， 电池地。

(2) PGND： 内部DC-DC模块数字地，就近短接到主控VSS。

(3) AVSS/DAVSS：音频模拟地。

设计注意事项：
a、 JL701N系列的AVSS与DAVSS通过内部合邦短接，统称为音频部分的模拟地，除模拟地外的地统称为数字地；
b、 所有产品必须严格区分模拟、数字地。模拟地在主控管脚位置，需要单独拉到电池地短接，如果受到板框限制，可以在主控衬底短接，保证地回路低阻抗；
c、VSS 网络（数字地）在PCB上需要大面积铺地，多层板设置一个完整的地层。设计完整的地回路（面积大、阻抗小）可有效的降低地噪声，提升芯片的RF、DAC、ADC性能和抗静电能力。 四层板需要单独设计一个地层，保证整个地回路阻抗小。层叠结构可设为 S-P-G-S或S-G-P-S，完整地层建议与主控层相邻；
d、 主控各个电源（如IOVDD、VBAT、DCVDD、VCM等）退耦电容严格按照标准原理图取值，必须靠近芯片放置，保证地以最短路径回流到芯片对应地引脚。

2.3 晶振

24MHZ 晶振必须选择精度高、稳定性好、可靠性强的晶振(±10PPM， 12PF 的负载电容），晶振的品质直接决定产品的射频性能、系统的稳定性和可靠度，差的晶振会导致各种不可预期的问题。 按照规格要求选用晶振时，PCB板上外置负载电容可NC，通过内部寄存器调节负载电容。

设计注意事项：
(1) layout应避开高频数字信号、敏感模拟信号，并用完整的地把晶振信号包裹起来。
(2) layout 晶振靠近主控引脚放置，走线尽量短，不宜过长。
(3) 晶振管脚附近IO 口，不建议用于高速翻转的应用，如PWM推灯等，防止受高频信号干扰，影响主控系统性能。
(4)不能用网分仪直接测试晶振脚信号频偏，需把时钟信号映射到IO 口输出，再用网分仪测试对应IO 口频偏。

第3章 主要功能模块硬件设计说明

3.1蓝牙模块

3.1.1原理图设计注意事项

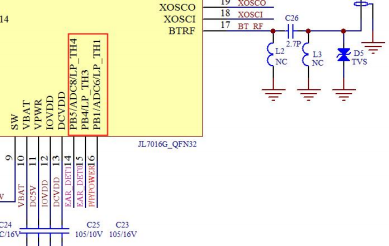

(1) BTRF管脚到芯片电源部分管脚间IO 口，如下图标识的IO，不建议用于高速翻转的应用，如推灯等，防止受高频信号干扰，影响RF性能。
(2) BTRF管脚旁边IO严禁用于高速翻转的应用，走线过长时，建议在靠近主控对应IO 口附近预留串联电感或对地电容物料（建议电感 120NH， 电容 10PF，不同板表现不同，物料需根据实际测试情况调整）， 以防影响蓝牙输出功率、接收灵敏度性能。
(3)空间允许的情况下，蓝牙天线尽量采用标准倒F型天线，或其它双级天线。

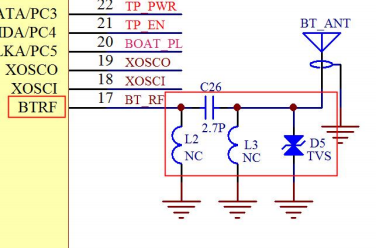

(4)预留T型或π型匹配网络，靠近天线端预留TVS管，提高抗静电能力，如下图所示，推荐静电管型号ST0321D4S\HY9N3BU-D\ESD2D005LA。
(5)蓝牙天线匹配需采用高精度电感、 电容物料， 以保证产品蓝牙性能的一致性。

3.1.2 PCB设计注意事项

(1)布局方面：

a、 天线放置于板边，远离电池、金属（如磁铁、开关按键等）、人体等干扰源；
b、 保证地场尺寸的前提下，加大净空区；
c、 远离高频数字模块如：DCDC、 推灯等，防止RF受干扰；
d、 远离模拟信号如麦克风、DAC音频、 喇叭等，防止辐射干扰导致高频噪声；
(2)走线方面：
a、 走线需严格按50欧阻抗设计，可借阻抗设计工具（如SI9000），根据板材、板厚、叠层结构设计出50欧特征阻抗下的线宽及线间距，也可让制版厂根据实际工艺进行设计；
b、 微带线走线平直、尽可能短且无分支，保证信号传输线的连续性，提高传输效率；
c、天线参考地平面保证足够且完整，天线参考地平面及微带线周围放置密集的地过孔，提高辐射效率；
d、 天线上添加阻焊层，覆盖锡膏防止氧化；
e、PCBA 需用网分仪进行阻抗匹配，同一机型不同布局走线、不同机型均需重新匹配，实际生产机器物料必须与样机匹配物料一致。

3.2 AUDIO ADC模块

JL701N支持4路24bit ADC，可同时支持4路差分麦信号。接口定义如下表：

3.2.1原理图设计注意事项

(1) Audio ADC管脚附近的IO 口，严禁用于高速翻转的应用，如PWM推灯、 SPI、 IIC、 UART通信等，防止受高频信号干扰，影响音频性能。
(2) ANC方案要求使用差分输入，可以提高抗干扰性能，A0/A1， B0/B1， C0/C1， D0/D1 为差分对信号，0为正端、 1为负端，不能任意更换。
(3)带语音唤醒（VAD）方案要求通话麦必须使用A0/A1这一路AD信号，如下图所示， FF麦和FB麦没有要求，可在B0/B1， C0/C1， D0/D1三组中任选。
(4)带语音唤醒（VAD）方案要求ACM 引脚加对地电容，如图所示：
(5)差分模式下，麦偏置电压需要用MICLDO（PA0）或者普通IO供电，如果是驻极体麦必须使用MICLDO供电，如果是模拟硅麦，在IO 口充足的情况下，建议使用普通IO 供电可以灵活控制不同模式下的功耗。

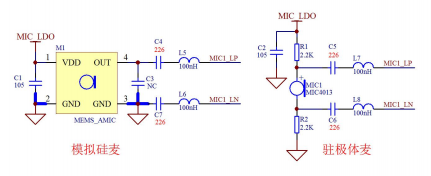

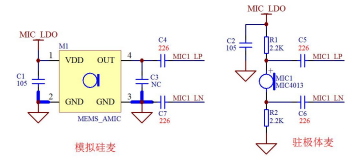

(6) ANC 降噪方案要求FF麦跟FB麦选用226 隔直电容，通话麦可以使用 105 隔直电容，模拟麦（包括模拟硅麦、驻极体麦）的电路设计如下：
在ADC输入电路上串联电感，有助于提升抗干扰能力。特别是因为模具限制，麦克风和RF天线靠的很近被干扰，在无法调整结构的情况下可以调整ADC输入电路，降低射频干扰。
（7）头戴式混合馈方案，可以利用一个FF麦做为通话麦，也可以用一个数字麦做通话，如果使用FF麦做为通话麦，要求模具上麦孔位置不能距离人声太远，否则会影响通话效果。

3.2.2 PCB设计注意事项

(1) Audio ADC属于模拟敏感信号，布局走线应远离以下部分，避免与之相邻或并行走线：

a、 数字信号：SW、 PWM推灯、PDM、 IIC、 SPI、 UART、 触摸检测等；
b、 数字电源：VBAT、 IOVDD、 BTVDD等；
c、 辐射体：功率电感、RF天线， 电池等；
d、 振荡信号：晶振等。
(2) Audio ADC布线路径尽量用地线包裹屏蔽，减少其他干扰源的影响。
(3) Audio ADC参考地需用AVSS（DAVSS），每一组参考地要求与主控AVSS（DAVSS）管脚单点连接。走线时需和相应的音频信号线并行走线，尽可能宽，减小环路面积和回路阻抗，保证良好的信噪比，如下图所示：

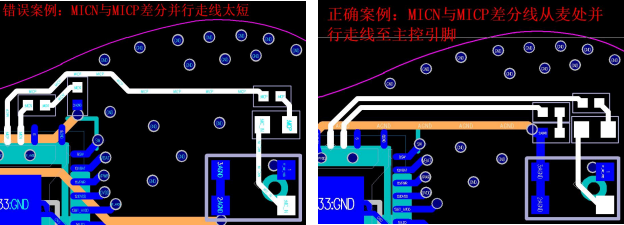

(4)差分麦需按照差分走线规则，MICP和MICN 需从麦处并行走线至主控引脚，以达到最好的抗干扰效果，如下图所示：

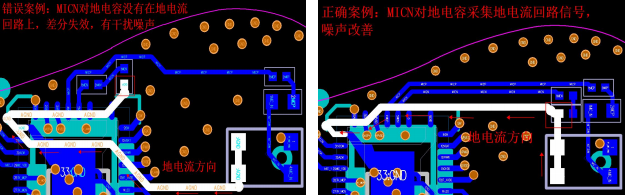

(5)每一组差分麦MICN 需在自己地电流路径上，采集各自地回路信号，避免差分信号失效，导致抗干扰变差，产生噪声，如下图所示：

3.2.3 ANC方案模拟麦克风选型

(1)灵敏度： ≥-38dBV。
(2)信噪比： ≥62dB （FB_MIC 信噪比要求更高）。

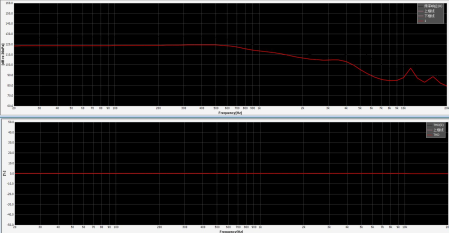

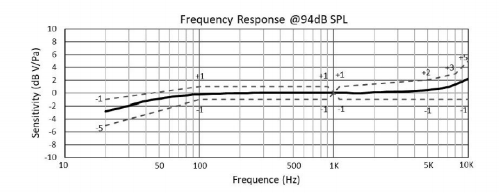

(3) 良好的低频响应： Relative（1KHz）曲线，50~ 1KHz 的偏差在±1dB范围内。

3.3 AUDIO DAC模块

3.3.1原理图设计注意事项

(1) DAC输出支持低压和高压两种模式可以选择，不同模式最大电平输出幅度不一样，具体如下表所示，可根据应用场景灵活选择。

a、 低压×1

DAC选择低压输出，HPVDD 电源需要接到DCVDD 电源，如图所示：

b、 高压×1.5

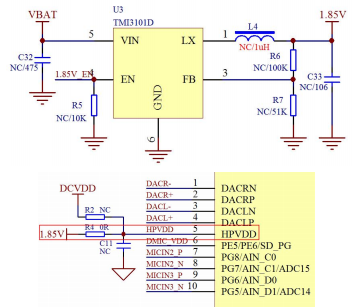

DAC接高压输出适用于喇叭灵敏度较低的情况，可以提高 DAC 的输出摆幅，提高ANC 稳定性，需要外置DCDC模块输出 1.85V 电压， HPVDD接到1.85V 电压，如图所示：
(2) DAC管脚附近的IO 口，严禁用于高速翻转的应用，如PWM推灯、 SPI、 IIC、 UART 通信等，防止受高频信号干扰，影响音频性能。
(3) DAC到喇叭之间要求预留LC 电路和静电管，来用提高DAC 的抗干扰能力和抗静电能力，如下图所示，推荐静电管型号ST0371S9。

3.3.2 PCB设计注意事项

(1) DAC属于模拟敏感信号，布局走线应远离以下部分，避免与之相邻或并行走线：
a、 数字信号：SW、 PWM推灯、PDM、 IIC、 SPI、 UART、 触摸检测等；
b、 数字电源：VBAT、 IOVDD、 BTVDD等；
c、 辐射体：功率电感、RF天线， 电池等；
d、 振荡信号：晶振等。
(2) DAC布线路径尽量用地线包裹屏蔽，减少其他干扰源的影响。
(3) DAC参考地需用AVSS（DAVSS），走线时需和相应的音频信号线并行走线，尽可能宽，减小环路面积和回路阻抗，保证良好的信噪比。
(4) DAC差分并行走线至喇叭端输出，LC抗干扰物料靠近主控端放置，电感最小封装0402。

3.3.3 ANC方案喇叭选型

(1)灵敏度： ≥115dBSPL/mW（灵敏度越高越好，但是灵敏度越高，喇叭一致性和失真度容易变差）。
(2)失真度：THD＜1%。
(3) 良好的低频响应： 500Hz 之前的频率越平坦越好， 中频平缓下降， 1K 点不低于 100dBSPL/mW。

第4章 认证相关

4.1 防静电设计

静电防护主要目的：
(1) 防止产品生产、运输及终端客户使用的情况下，由于生产环境在干燥低温、或其他情况下产生的强静电，而造成电子器件功能异常或性能变差的情况。
(2)为了通过电子产品的防静电测试标准。

4.1. 1硬件设计阶段防静电措施

(1)产品结构设计阶段，尽量增加产品模具的壳体厚度，做好密封，加大PCBA与壳体的间距，来堵住或者削弱外界静电干扰源。
(2)板边为易受静电干扰的地方，因此板边尽量不要走信号线，敏感器件尽量放置于板的中间位置，且最好用GND铺铜处理。
(3)对易受静电影响的敏感信号及器件做静电加强措施：
a、 靠近RF天线入口，必须预留TVS管（寄生电容小于0 .5pF），靠近芯片BTRF脚预留2.4G滤波器。RF布线、RF天线必须远离静电入口，条件允许的情况下，尽量选用倒 F天线或其他双极性天线，天线做盖油、打胶处理；
b、 充电输入脚预留TVS管，降低充电插入静电及浪涌危害；
c、 成品可触碰接口处各信号线必须预留ESD管，如按键等；
d、 静电有尖角放电特性，铺铜时应尽量避免尖角，特别是敏感信号附近，有尖角应尽量补铜箔使其平滑；
(4)保证地的完整性，裸露的接口如LINEIN、 按键等布局、走线尽量靠近电池，多打地过孔。地回路必须大面积铺地回流到电池地，避免铺地出现窄带、细线、破碎等现象，必要时可以设计为多层板，其中一层设计为完整的地层，让外界进入PCBA 的静电尽快通过地疏散开。大部分认证相关的静电问题均可通过优化地回路处理。

4.1.2生产阶段防静电措施

产品生产会有很多的工序，要求每一个生产环节都要做好静电源头的屏蔽措施，如PCB 贴片、PCBA抽检、组装、测试、成品包装、运输等环节。具体如下：
(1)任何跟芯片、PCBA直接接触的设备环境，必须做好静电防护处理。
(2) SMT贴片阶段，建议先贴电阻、 电容、ESD管等，最后贴IC芯片。
(3)后焊、组装及测试阶段，员工必须佩戴防静电手环、手套，穿静电防护衣服、鞋子等，包括所有需要用到的工具，都必须做好静电防护措施。
(4)包装材料要规避容易产生静电的材料。
(5)运输过程，做好包装处理，隔绝静电。

4.2 EMC优化设计

电磁兼容性设计的目的是使电子设备既能抑制各种外来的干扰，使电子设备在特定的电磁环境中能够正常工作，同时又能减少电子设备本身对其它电子设备的电磁干扰。
预防EMC 问题的设计成本远小于出现EMC 问题后的整改成本，建议需过 EMC 认证的项目，预防为主，防治结合，硬件设计阶段合理布局、LAYOUT，对容易造成电磁兼容的信号、器件预留整改物料位置，再根据样机实际测试情况进行整改。建议如下：
(1)保证接地点良好，地的完整性是控制干扰和防止被干扰的重要方法，如果能将正确的接地和屏蔽结合起来，可解决大部分干扰问题，尽量加粗接地回路，否则变化的大电流会导致信号电平不稳定，抗噪声能力变差。
(2)任何高频数字信号，都极易产生干扰，导致杂散辐射超标， 由于高频信号在PCB上走线会产生瞬变电流，导线的寄生电感把电信号转换为磁信号辐射出去。因此，硬件设计需尽量减小信号线走线的电感量。导线的电感量与其长度成正比、宽度成反比，走线要求尽可能短，线尽可能宽。信号线周围用地网络包裹起来。
(3)在器件布局方面，应把同模块相互关联的器件尽量靠近放置，提高抗干扰能力；对易产生高频信号的器件，尽量靠近主控放置。同时，高频数字信号预留串联电阻、串联磁珠、对地电容位， 以便方便整改。
