JL701N蓝牙音箱硬件设计指南V1.0

📎 原始文档：https://www.kdocs.cn/l/cpA9m6ccJMN5

JL701N蓝牙音箱硬件设计指南

版本：V1.0
日期：2022.08. 11
目 录
第 1章 硬件框架....................................................................................................... 1
1.1 系统框图.......................................................................................................... 1
1.2 资源概述.......................................................................................................... 1
第2章 芯片最小系统............................................................................................... 3
2.1 电源.................................................................................................................. 4
2.1.1 VBAT ......................................................................................................... 4
2.1.2 VPWR ........................................................................................................ 5
2.1.3 IOVDD .......................................................................................................5
2.1.4 DCVDD ..................................................................................................... 6
2.1.5 VCM、 ACM、 HPVDD ............................................................................6
2.1.6 电源参数................................................................................................... 6
2.2 地...................................................................................................................... 8
2.3 晶振.................................................................................................................. 8
第3章 主要功能模块硬件设计说明..................................................................... 10
3.1 蓝牙模块........................................................................................................ 10
3.1.1 原理图设计注意事项............................................................................. 10
3.1.2 PCB设计注意事项................................................................................. 11
3.2 SDIO模块...................................................................................................... 11
3.2.1 原理图设计注意事项.............................................................................. 11
3.2.2 PCB设计注意事项................................................................................. 12
3.3 USB模块........................................................................................................ 12
3.3.1 原理图设计注意事项............................................................................. 12
3.3.2 PCB设计注意事项................................................................................. 13
3.4 AUDIO ADC模块.......................................................................................... 13
3.4.1 原理图设计注意事项............................................................................. 13
3.4.2 PCB设计注意事项................................................................................. 15
3.5 AUDIO DAC模块......................................................................................... 16
3.5.1 原理图设计注意事项............................................................................. 16
3.5.2 PCB设计注意事项................................................................................. 16
3.6 外置功放模块................................................................................................ 17
3.6.1 原理图设计注意事项............................................................................. 17
3.6.2 PCB设计注意事项................................................................................. 17
3.7 GPIO ............................................................................................................... 18
3.7.1 电气特性................................................................................................. 18
3.7.2 软关机唤醒IO状态............................................................................... 18
3.7.3 数字外设端口重映射............................................................................. 18
3.7.4 IIS ............................................................................................................. 19
3.7.5 IIC ............................................................................................................ 20
3.7.6 UART .......................................................................................................20
第4章 认证相关..................................................................................................... 22
4.1 防静电设计.................................................................................................... 22
4.1.1 硬件设计阶段防静电措施..................................................................... 22
4.1.2 生产阶段防静电措施............................................................................. 22
4.2 EMC优化设计...............................................................................................23

版本历史

第 1章 硬件框架

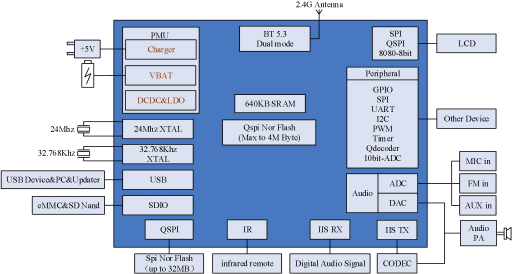

1.1 系统框图

JL701N音箱系统框图

1.2 资源概述

JL701N蓝牙音箱系统主要功能如下：
·内置线性锂电池充电管理
·支持DC-DC/LDO转换器
·Bluetooth V5 .3
·24MHz主系统晶体振荡器
·32.768Khz RTC时钟晶体振荡器
·最大支持4M Byte 内置QSPINor Flash代码空间
·1路 USB Master/Slave接口
·1路SD Nand/eMMC接口
·4路Audio ADC输入接口
·2路Audio DAC输出接口
·1路IIS Master/Slave接口
·2路IIC Master/Slave接口
·4路UART接口
·4路SPI Master/Slave接口
·支持红外功能
·支持最多 13路 10-bit ADC
·6个32位异步分频可重载定时器
·支持LP_CTMU 低功耗高精度触摸按键
·支持 QSPI、 8080-8bit MCU 接口显示驱动，支持360*360分辨率
·GPIO及其重映射功能，最多支持 12路唤醒中断口
·其他外设接口

第2章 芯片最小系统

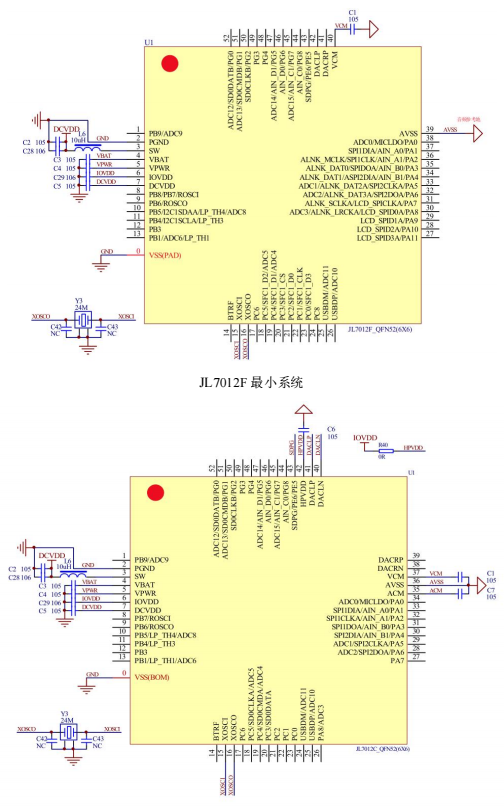

JL701N芯片正常运行最小系统主要包括： 电源、地、 晶振等。如下图所示：
JL7012C最小系统

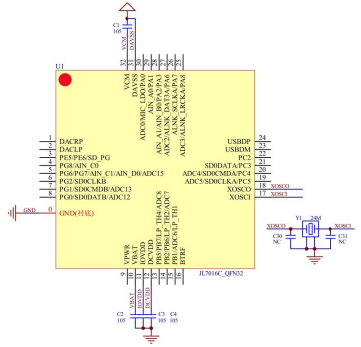

JL7016C最小系统

2.1 电源

芯片各电源退耦电容，需保证容值和品质，VBAT、 VPWR、DCVDD 的电容需选择 16V 的耐压值，其他为6.3V 的耐压值。详见标准原理图。

2.1.1 VBAT

VBAT为芯片供电电源输入口，内置10-bit ADC提供电池电压采样，需要靠近VBAT 引脚处放置退耦电容，取值参考标准原理图。
设计注意事项：
（1）退耦电容地以最短路径大面积回流到VSS（GND）管脚；
（2）音箱方案建议加电池保护IC，选型根据实际功耗情况决定，参考电路如下图；
（3）VBAT 电压输入不能超过4.5V，否则有损坏芯片风险，1TO1升级工具、USB 音箱需降压到正常范围内才能给VBAT供电，也可直接通过给VPWR供电让芯片工作；
（4）大功率音箱方案中，VBAT建议用稳压IC从电池取电，防止功放大功率播放音乐时， 电源抖动，导致主控工作异常；
（5）VBAT预留单向TVS管，走线必须先经过TVS焊盘后再引线VBAT管脚，单向TVS选型推荐：ST0651D4/ST0571D4/RSD8576AF；
（6）VBAT走线线宽建议0.5mm 以上。

2.1.2 VPWR

VPWR为内置充电输入接口，功能包括：充电输入电压检测，电池电量检测，涓流充电，恒流充电（最大200mA），电池判满电压和判满电流等，支持寄存器配置充电相关参数。不使用内置充电功能时，VPWR管脚可当普通I/O做输入、输出使用。
设计注意事项：
（1）充电输入口VPWR输入电压应当≤5 .5V，必要时做好反接保护；
（2）当VPWR有稳定输入时，VBAT管脚无需挂载电池，系统也能正常工作；（3）当芯片使用VPWR供电，VBAT管脚不挂电池时，DCVDD须使用LDO模式；（4）为防止浪涌或过压对充电口造成损害，VPWR充电输入口建议用单向TVS保
护管或外挂集成OVP保护IC，如下图所示，电源走线必须先经过TVS焊盘后再引线到 VPWR管脚，单向TVS选型推荐：ST0651D4/ST0571D4/RSD8576AF。

（5）VPWR走线线宽建议0.5mm 以上。

2.1.3 IOVDD

IOVDD为VBAT经芯片内部LDO稳压的3.3V，可为外设供电，最大电流=120mA （IOVDD=3V @ VBAT = 3.3V），电压范围：2V~3.4V，软件可调。为了保证电源稳定性，必须在IOVDD管脚网络上放置105或以上退耦电容。
设计注意事项：
（1）退耦电容地以最短路径大面积回流到VSS管脚或衬底；
（2）IOVDD无法关断，软关机后不掉电，为系统关机状态下提供电源；
（3）当外设总电流大于 120mA或者对电源PSRR有较高要求时，必须外加LDO 芯片给外设供电；
（4）IOVDD为芯片内部内核、蓝牙、音频、GPIO等的主输入电源，对芯片各模块性能影响极大，应避免受干扰，保证电源稳定性；

（5）IOVDD走线线宽建议0.3mm 以上。

2.1.4 DCVDD

DCVDD为蓝牙系统及CPU 内核电压的供电电源，支持LDO（从IOVDD取电）和 DCDC（从VBAT取电）两种模式。其中，DCDC 通过开关降压稳压方式给蓝牙系统和 CPU 内核供电，从而降低VBAT 电流，提升了电池使用效率。
设计注意事项：
（1）DCDC退耦电容地以最短路径大面积回流到PGND管脚，就近与衬底短接；（2）VBAT是DCDC 的输入电源，相应退耦电容应该靠近芯片VBAT管脚放置；（3）绕线贴片电感规格选型：电感量为 10uH，直流电阻≤0 .5R，饱和电流≥150mA；

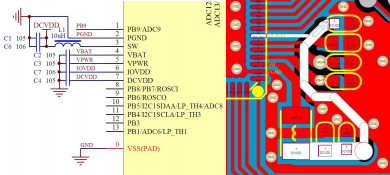

（4）功率电感L1和退耦电容C1、C4、C6靠近芯片放置，主电流路径布线采用宽线和短线，减少寄生阻抗，如下图所示；
（5）为减少SW信号的EMI辐射，应尽量缩短SW 的布线长路，并用地网络屏蔽；
（6）DCDC输出电源需经过 106（C6）电容后才给DCVDD供电，并保证电容地回路与PGND连接良好；
（7）DCDC模块布局远离敏感信号如晶振、RF、 音频信号等，保证地回路完整；（8）若相应封装未绑出SW 引脚，则只支持LDO模式，如JL7016C。

2.1.5 VCM、 ACM、 HPVDD

VCM、 ACM、 HPVDD均为模拟音频部分的参考电源。
设计注意事项：
（1）各电源退耦电容地以最短路径大面积回流到AVSS（部分封装为DCVSS）；（2）各电源应避免受其他高频信号干扰，保证电源稳定性，避免影响音频性能；
（3）若相应封装有绑出HPVDD， LAYOUT时需在芯片外部走线短接到IOVDD，未绑出HPVDD 的封装，芯片内部已短接到IOVDD。

2.1.6 电源参数

2.2 地

JL701N包含5种地网络：
（1）VSS（GND）：芯片数字地，蓝牙射频模块、PMU模块地， 电源地；（2）PGND： 内部DC-DC模块数字地，就近短接到主控VSS；
（3）AVSS：音频ADC地（麦克风、AUX等参考地）；（4）DAVSS：音频DAC地（音频输出参考地）；
（5）HPVSS：音频输出级功率地（通常可直接耦合至数字地）。
设计注意事项：
（1）JL701N系列部分型号的AVSS、DAVSS和HPVSS通过内部合邦短接，统称为音频部分的模拟地(AGND)，除模拟地外的地如VSS统称为数字地(GND)；
（2）所有产品必须严格区分模拟、数字地。模拟地在主控管脚位置，单独拉线到电池短接到电池地，走线线宽建议0 . 8mm及以上，保证模拟地回路低阻抗；
（3）主控和功放地需独立回流到电池地，避免共地回路引起噪声，布局时电池尽量放置于主控和功放中间，如下图所示；
（4）GND 网络在PCB上需要大面积铺地。设计完整的地回路（面积大、 阻抗小）可有效的降低地噪声，提升芯片的RF、DAC、ADC性能和抗静电能力。单层、两层板需要格外重视地回流路径的阻抗，检查整个地回路路径（IC到电池负极），不能出现窄带、细线、破碎的地面。 四层板需要单独设计一个地层，保证整个地回路阻抗小。叠层结构可设为S-P-G-S或S-G-P-S，完整地层与高频信号相邻。高频信号走线应避开敏感信号，并尽量用地线包裹；
（5）主控各个电源（如IOVDD、 VBAT、 DCVDD、 VCM、 ACM、 HPVDD等）退耦电容严格按照标准原理图取值，必须靠近芯片放置，保证地以最短路径大面积回流到芯片对应地引脚。

2.3 晶振

24MHz 晶振必须选择精度高、稳定性好、可靠性强的晶振（频率精度±10PPM，负
载电容 12PF），晶振的品质直接决定产品的射频性能、 系统的稳定性和可靠度，差的晶振会导致各种不可预期的问题。
外置32 .768KHz RTC 时钟晶振规格要求频率精度±20ppm，等效内阻ESR≤70kΩ。预留负载电容物料，不同产品layout 晶振信号走线寄生效应有差异，时钟音箱为保证时间误差小，需借助频谱仪等工具，微调负载电容，对晶振频偏进行校准。 同一机型不同布局走线、不同机型均需重新校准测试。
设计注意事项：
（1）layout避开高频数字信号、敏感模拟信号，并用完整的地把晶振信号包裹起来；
（2）晶振管脚附近IO 口，不建议用于高速翻转的应用，如PWM推灯、SPI、IIC、 UART通信等，防止受高频信号干扰，影响蓝牙性能及系统稳定性；
（3）不能用网分仪直接测试晶振脚信号频偏，需把时钟信号映射到IO 口输出，再用网分仪测试对应IO 口频偏。
（4）JL蓝牙射频系列产品，在量产时必须使用我司《蓝牙测试盒》对PCBA成品进行蓝牙频偏校准，提高晶振稳定性，确保系统性能最优。

第3章 主要功能模块硬件设计说明

3.1 蓝牙模块

3.1.1 原理图设计注意事项

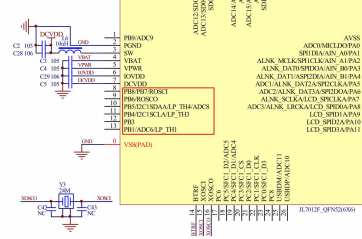

（1）BTRF管脚到电源部分管脚间的IO，如下图标识的IO，不建议用于高速翻转的应用，如推屏、 SPI、UART通信等，防止受高频信号干扰，影响蓝牙性能；
（2）BTRF管脚旁边IO严禁用于高速翻转的应用，走线过长时，建议在靠近主控对应IO 口附近预留串联电感或对地电容物料（建议电感 120NH，电容 10PF，不同板表现不同，物料需根据实际测试情况调整）， 以防影响蓝牙性能；
（3）空间允许的情况下，蓝牙天线尽量采用标准倒F型天线，或其他双级天线；（4）预留T型或π型匹配网络，靠近天线端预留TVS管，提高抗静电能力，可增
加滤波器衰减蓝牙信号高次谐波，防止杂散超标，如下图所示；
（5）蓝牙天线匹配需采用高精度电感、电容物料，以保证产品蓝牙性能的一致性。
（6）广播音箱可预留射频PA提升蓝牙距离，如GSR2501、 RFX2401C。 PA建议用单独的LDO供电，PA接收、发射使能（RXEN、 TXEN）可选用任意通用IO控制。

3.1.2 PCB设计注意事项

（1）布局方面：
a、 天线放置于板边，远离电池、金属（如SD卡座、USB、 开关按键等）、人体、 DCDC、 推屏、USB信号等干扰源；保证地场尺寸的前提下，加大净空区；
b、 远离高频数字模块如：DCDC、 推屏、USB信号等，防止RF受干扰；
c、 远离模拟信号如麦克风、DAC音频、 喇叭等，防止辐射干扰导致高频噪声；
（2）走线方面：
a、走线需严格按50欧阻抗设计，可借阻抗设计工具（如SI9000），根据板材、板厚、叠层结构设计线宽及线间距，也可让制版厂根据实际工艺进行设计；
b、微带线走线平直、尽可能短且无分支，保证信号传输线连续性，提高传输效率；
c、 天线参考地平面保证足够且完整，天线参考地平面及微带线周围放置密集的地过孔，提高辐射效率；

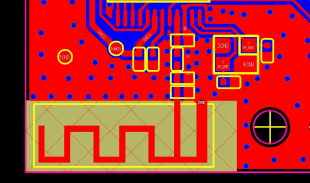

d、 天线上添加阻焊层，覆盖锡膏防止氧化，如下图所示；
e、 PCBA 需用网分仪进行阻抗匹配， 同一机型不同布局走线、 不同机型均需重新匹配。实际生产机器物料必须与样机匹配物料一致。

3.2 SDIO模块

3.2.1 原理图设计注意事项

（1）JL701N有一个SD硬件模块，分为SD0A和SD0B两组，接口定义如下图， A组或者B组只能选其中一个使用，不能同时使用；

（2）可外接eMMC/SD Nand设备，存储音乐文件用于本地播放（读），也可通过蓝牙、USB、 LINEIN、 FM传输文件到SD设备（写）。参考电路如下图所示：
（3）软关机音箱方案中， SD设备用PE6（SDPG）专用电源供电，驱动能力最大 64mA，提供可配置的电流驱动档位，最强档导通ESR＜4Ω,软关机状态此电源可关断，降低SD卡静态功耗；
（4）开关机电池断电的音箱方案， SD设备电源也可由IOVDD供电，驱动能力更大，对卡的兼容性更强。设计时注意在电源输入脚串小电阻（参考值2 .7R），对地添加 105或以上电容，参考下图，防止部分卡插入时大电流，IOVDD拉低导致功能异常。

3.2.2 PCB设计注意事项

（1）SD信号线避开敏感模拟信号如：DAC输出、 功放输入、 晶振等，防止传导或辐射干扰影响相应模块性能；
（2）走线避免过绕，SD卡座尽量靠近主控附近摆放；（3）靠近SD卡座附近预留静电管，提高抗静电能力；
（4）SD信号线靠近主控，预留串联电阻、磁珠及对地电容料，防止杂散超标。

3.3 USB模块

3.3.1 原理图设计注意事项

（1）USB支持 Host/Slave模式，两种模式不能同时工作。支持读U模式，PC音
乐模式，也可用于主控升级。 当不使用USB功能时，USBDM、USBDP脚可当普通IO 口使用，如独立IO按键检测，禁止用于外部接上下拉电阻的应用， 以免影响升级；
（2）USB预留串联电阻及对地电容物料，便于阻抗匹配，提高信号传输质量；
（3）PC模式下USB传输线请选用屏蔽性好的标准规范线材，传输线不宜过长，电源、地、信号线需保证足够粗；
（4）靠近USB接口处预留ESD器件，提高抗静电能力。

3.3.2 PCB设计注意事项

（1）USBDM、 USBDP差分线走线尽量短并做等长处理，严禁直角走线；
（2）差分线上尽量不要超过两对过孔（过孔会增加线路的寄生电感，从而影响线路的信号完整性），且需对称放置；
（3）差分线所对应的参考地必须完整，不要被分割；
（4）USBDM、 USBDP远离高频数字模块如：DCDC、 推屏信号等，防止受干扰导致传输信号质量变差；远离DAC音频信号，防止干扰音频信号产生噪声；
（5）靠近USB座附近预留静电管，提高抗静电能力；
（6）USB信号线靠近主控，预留串联电阻、磁珠及对地电容料，防止杂散超标。

3.4 AUDIO ADC模块

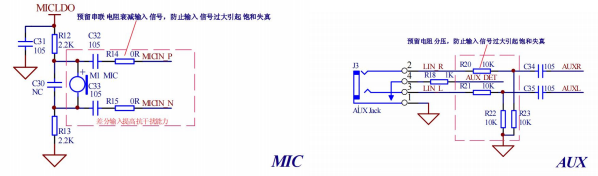

JL701N具有4路24bit ADC，可同时支持4路AUX、 MICIN、 其他模拟音源如外挂收音芯片信号输入，支持单端及差分输入方式。接口定义如下表：

3.4.1 原理图设计注意事项

（1）Audio ADC管脚附近的IO 口，严禁用于高速翻转的应用，如PWM推灯、SPI、 IIC、 UART通信等，防止受高频信号干扰，影响音频性能；
（2）MICIN、 AUX等模拟信号单端输入时，只能从AIN_A0/B0/C0/D0管脚输入；（3）差分输入时，A0/A1，B0/B1， C0/C1，D0/D1为差分对信号，0为正端、 1为
负端，不能任意更换；
（4）驻极体MICIN使用方式分如下5种，单端模式AIN_A0、AIN_B0、AIN_C0、 AIN_D0各自偏置电压可由内部偏置电阻AIN_A1、AIN_B1、AIN_C1、AIN_D1供电(即对应的MICBIAS)，也可用MICLDO供电。MICLDO是内部线性稳压器输出， 电压大小可根据不同麦克风需求调节。MICBIAS是在MICLDO功能上增加内部偏置电阻，使用驻极体麦克风时可省外部偏置电阻。
a、 单端MICIN（外部带隔直电容且使用芯片内置电阻）连接示意图如下：
b、 单端MICIN（外部带隔直电容且使用外置电阻）连接示意图如下：
c、 单端MICIN（省电容且使用芯片内置电阻）连接示意图如下：
d、 单端MICIN（省电容且使用外置电阻）连接示意图如下：
e、 差分MICIN（外部带隔直电容且使用外置电阻）连接示意图如下：
（5）差分模式AIN_A0、AIN_B0、AIN_C0、AIN_D0麦偏置电压只能用MICLDO 供电，因为AIN_A1、 AIN_B1、 AIN_C1、AIN_D1 需当作差分信号负端输入；
（6）做省隔直电容麦应用时，MICIN 只能从AIN_A0、 AIN_B0输入；（7）MICIN信号管脚预留对地电容物料， 以滤除高频干扰信号；
（8）单端模式下AIN_A0、AIN_B0、AIN_C0、AIN_D0软件可配支持最大输入电平范围 1.2Vpp和2 .0Vpp两种模式，差分模式下只支持最大输入电平范围 1.2Vpp。为提高输入信号的音频指标，对输入动态大的音频信号，建议用2.0Vpp 的输入模式。为避免输入信号过大导致ADC饱和失真，MICIN、AUX等模拟信号需预留电阻衰减输入信号，确保芯片输入管脚信号最大不超过允许范围，如下图所示；
（9）注意JL701N无模拟直通通路，本节介绍的内容同时适应MICIN、 AUX和其他模拟音频信号输入，共用Audio ADC输入通道。

3.4.2 PCB设计注意事项

（1）麦克风等模拟音频输入信号属于敏感信号，布局走线应远离高速数字信号如功放DCDC 电感、推屏信号、RF天线等，避免与之相邻或并行走线；
（2）整个音频信号布线路径尽量用地线包裹屏蔽，减少其他干扰源的影响；
（3）所有模拟信号参考地需用模拟地AVSS（DAVSS），走线时需和相应的信号线并行走线，减小环路面积，并与主控AVSS（DAVSS）管脚单点连接，走线尽可能宽，减小回路阻抗，保证良好的信噪比；
（4）靠近音频输出卡座（麦克风、LINEIN座）附近预留静电管，提高抗静电能力；（5）信号输入靠近主控端，预留串联电阻、磁珠及对地电容料，防止杂散超标。

3.5 AUDIO DAC模块

3.5.1 原理图设计注意事项

（1）JL701N 24-bit DAC支持最多两声道单端和差分输出，接法如下图所示（以左声道输出为例）；
（2）DAC输出支持两种模式，不同模式最大电平输出幅度不一样，具体如下表所示，可根据应用场景灵活选择；

（3）DAC单端输出隔直电容尽量保证 105或以上， 以减小对低频频响的衰减；
（4）DAC管脚附近的IO，严禁用于高速翻转的应用，如PWM推灯、 SPI、 IIC、 UART通信等，防止受高频信号干扰，影响音频性能。

3.5.2 PCB设计注意事项

（1）布局时尽量把音频模拟部分和高频数字部分分隔开；
（2）DAC模拟音频输出信号属于敏感信号，走线应远离高速数字信号布线如功放 DCDC 电感、推屏信号、RF天线等，避免与之相邻或并行走线；
（3）整个音频信号布线路径尽量用地线包裹屏蔽，减少其他干扰源的影响；
（4）所有模拟信号参考地需用模拟地AVSS（DAVSS），走线时需和相应的音频信号线并行走线，减小环路面积。主控端与AVSS（DAVSS）管脚连接，功放端与功放音频模拟参考地连接。走线尽可能宽，减小回路阻抗，保证良好的信噪比；
（5）DAC信号输出靠近主控，预留串联电阻、磁珠及对地电容料，防止杂散超标。

3.6 外置功放模块

3.6.1 原理图设计注意事项

（1）音箱产品必须外加功放驱动扬声器。根据产品功率要求，选取输出功率与扬声器匹配的功放，功放的额定功率要保证比扬声器功率高，避免小马拉大车的情况；
（2）功放的输入端电源需确保功率大于功放的最大输出功率，考虑到功放的实际效率问题，尽量保证输入电源的功率比功放最大输出功率大50%以上，避免大功率播放音乐时，输入电源驱动能力不够，而导致功能异常等问题；
（3）功放器件的选型严格参照数据手册选取，对于带升压的功放，必须确保功率电感及二极管的额定电流足够，保证滤波电容耐压足够；
（4）FM模式时尽量使用AB类功放，D类功放高频信号易对FM信号产生干扰；（5）D类功放输出预留串联磁珠、对地电容，避免杂散超标，扬声器传输线不宜
过长，必要时可在扬声器预留磁环；
（6）功放的电源尽量与主控芯片电源独立开，主控建议用单独的稳压芯片供电；功放大功率播放音乐时，电源驱动能力不够时可能存在较大纹波，如果主控使用相同电源网络， 电源不稳定会导致主控不可预料的问题；
（7）功放BYPASS地接DAC音频模拟地AVSS（DCVSS），确保BYPASS 电容容值足够，开机时保证功放音频输入信号快于BYPASS 电容上电速度，防止POP声。

3.6.2 PCB设计注意事项

（1）功放布局远离高频数字部分如SD_CARD、USB、蓝牙天线、推屏等，防止音频输入受干扰；远离敏感模拟音频信号如麦、AUX、DAC、FM等信号，防止干扰模拟音频信号；
（2）功放工作的电流较大， 电源走线时需保证足够线宽，必要时开窗补锡膏提高载流能力；
（3）功放衬底大面积接地，并多打过孔，背面开窗漏铜，便于散热，大功率AB 类功放建议加散热器；
（4）保证功放地回路到电池负极的完整性，避免与主控数字地产生共地回路，从而导致主控参考地不干净，引起共地噪声问题，条件允许的情况下，电池放置于主控及功放的中间；
（4）功放输出正负极极性必须与喇叭极性对应， 以免影响听感效果；（6）功放部分的布局走线严格按照功放手册要求执行。

3.7 GPIO

3.7.1 电气特性

JL701N芯片I/O耐压情况可分为：普通I/O和耐高压I/O，普通I/O 电压输入范围： 0~IOVDD(由IOVDD 的电压档位配置决定)；耐高压I/O 电压输入范围：0~ 5.5V(可用于电平逻辑大于IOVDD 的输入应用，如默认上拉至VBAT 的功放使能控制、5V 电源充电插入检测等功能)。
普通GPIO驱动能力通过寄存器配置HD和HD0，提供4个配置档位，如下表所示。

（1）耐高压GPIO驱动能力只有8mA档位，对I/O驱动电流有要求时，可使用普通I/O并注意电流档位的使用和保留电流余量；
（2）所有I/O都有内置上拉和下拉电阻，阻值如上表所示；
（3）JL701N 的大部分IO 口可支持唤醒功能，进snif模式可以设置任意按键唤醒，可设置为长按复位，边沿唤醒，脉冲计数等功能。具体IO为：PA,PB,PC,PG,VPWR， USBDP， USBDM。
（4）PB1默认内部上拉，接低电平4秒可系统复位，复位触发时间软件可配置（最长 16S），复位功能可屏蔽，也可映射到其他GPIO（除PE端口）上实现长按复位功能；

3.7.2 软关机唤醒IO状态

芯片内部上下拉电阻精度±20%，如对电阻精度要求较高，请使用外置高精度电阻。

3.7.3 数字外设端口重映射

JL701N 内置了很多数字外设资源，这些外设与GPIO复用，每个外设都有若干个
默认对应的GPIO端口。
为了更灵活地安排引脚的走线和功能，JL701N设计了数字外设端口重映射功能，即一个外设除了具有默认的端口GPIO外，还可以通过寄存器配置，把外设功能重映射至其他GPIO端口。
支持重映射的外设端口包括（可映射至PA,PB,PC,PG,VPWR,DM,DP对应端口）：
（1）唤醒/中断×12路；（2）Uart0/1/2；
（3）Spi1/2；（4）I2C0；
（5）QDEC0/1/2；（6）PWM；
（7）LCDTE， LCDCS， LCDA0， LCDRST；（8）IIS。
设计注意事项：

（1）部分外设功能只支持在PB端口映射的功能包括：Uart3， SPI4和I2C1；

（2）PD和PE端口不支持数字外设重映射功能；

（3）重映射功能对于高速数字信号通信可能产生影响，建议优先使用默认端口。

3.7.4 IIS

IIS是一个通用的双声道音频接口，用于连接片外的DAC或ADC，连接信号有 MCLK、 SCLK、LRCK、DATA，可配置为主机模式或从机模式。支持IIS/左对齐/右对齐基本模式和DSP0/DSP1扩展模式，原生支持 16/24bit数据位宽，对 18/20/32bit位宽设备可提供兼容支持，具备4条独立通道。JL701N共有一个IIS硬件接口，分为A/B 两组，A组或者B组只能选其中一个使用，不能同时使用。

设计注意事项：
（1）4条通路只能同时工作于基本或扩展模式，不可一些通道工作于基本模式，另
一些工作与扩展模式；
（2）基本模式下每条通路都只支持双声道立体声，扩展模式下每条通路均支持单声道或立体声；
（3）4条独立通道可相互独立工作，每条通道可单独配置为输入或输出，也可配置为不同的连接模式，但它们共用MCLK、 SCLK、 LRCK信号，使用时有一定限制；
（4）IIS信号线避开敏感模拟信号如：DAC输出、功放输入、 晶振等，防止传导或辐射干扰产生噪声；
（5）IIS功能可重映射到其他GPIO 口使用，提高硬件设计的灵活性；
（6）IIS信号靠近主控预留串联电阻、磁珠及对地电容料，防止杂散超标。

3.7.5 IIC

IIC接口是一个标准的遵守IIC协议的串行通信接口，在上面传输的数据以Byte （8bit）为最小单位，且永远是MSB在前，支持主机和从机两种模式。一共包含有两个 IIC硬件接口，分别为IIC0和IIC1，每个IIC分为A/B两组。注意： 同一个IIC接口A 组或者B组只能选其中一个使用，不能同时使用。接口定义如下图所示：

设计注意事项：
（1）IIC信号线避开敏感模拟信号如：DAC输出、功放输入、 晶振等，防止传导或辐射干扰产生噪声；
（2）IIC靠近主控预留串联电阻、磁珠及对地电容料，防止杂散超标；
（3）IIC可重映射到其他GPIO 口使用，其中IIC0支持重映射的外设端口包括： PA,PB,PC,PG,VPWR,USBDM,USBDP对应端口，IIC1 只能重映射到PB 口。

3.7.6 UART

JL701N芯片共有4个UART硬件模块，接口定义如下图所示，分别为UART0、 UART1、UART2、 UART3，每个UART分为A/B两组，注意： 同一个UART接口A 组或者B组只能选其中一个使用，不能同时使用。

设计注意事项：
（1）UART信号线避开敏感模拟信号如：DAC输出、功放输入、 晶振等，防止传导或辐射干扰产生噪声；
（2）UART靠近主控预留串联电阻、磁珠及对地电容料，防止杂散超标；
（3）UART功能可重映射到其他GPIO 口使用，UART0/1/2支持重映射的外设端口包括：PA,PB,PC,PG,VPWR,USBDM,USBDP对应端口，UART3 只能重映射到PB 口。

第4章 认证相关

4.1 防静电设计

静电防护主要目的：
（1）防止产品生产、运输及终端客户使用的情况下， 由于生产环境在干燥低温、或其他情况下产生的强静电，而造成电子器件功能异常或性能变差的情况；
（2）为了通过电子产品的防静电测试标准。

4.1.1 硬件设计阶段防静电措施

（1）产品结构设计阶段，尽量增加产品模具的壳体厚度，做好密封，加大PCBA 与壳体的间距，来堵住或者削弱外界静电干扰源；
（2）在VCM退耦电容处，用 105 电容连接AGND和GND；
（3）板边为易受静电干扰的地方，因此板边尽量不要走信号线，敏感器件尽量放置于板的中间位置，且最好用GND铺铜处理；
（4）对易受静电影响的敏感信号及器件做静电加强措施。
a、 靠近RF天线入口，必须预留TVS管（寄生电容小于0 .5pF），靠近芯片BTRF 脚预留2 .4G滤波器。RF布线、RF天线必须远离静电入口，条件允许的情况下，尽量选用倒F天线或其他双极性天线，天线做盖油、打胶处理；
b、 充电输入脚预留TVS管，降低充电插入静电及浪涌危害；
c、成品可触碰接口处信号线必须预留ESD管，如按键、USB、LINEIN、 SD卡等；
d、 静电有尖角放电特性，铺铜时应尽量避免尖角，特别是敏感信号附近，有尖角应尽量补铜箔使其平滑。
（5）保证地的完整性，裸露的接口如USB、LLINEIN、 SD卡等布局、布局尽量靠近电池，多打地过孔。地回路必须大面积铺地回流到电池地，避免铺地出现窄带、细线、破碎等现象，必要时可以设计为多层板，其中一层设计为完整的地层，让外界进入PCBA 的静电尽快通过地疏散开。大部分认证相关的静电问题均可通过优化地回路处理。

4.1.2 生产阶段防静电措施

产品生产有很多工序，要求每一个生产环节都要做好静电源头的屏蔽措施，如PCB 贴片、PCBA抽检、组装、测试、成品包装、运输等环节。具体如下：
（1）任何跟芯片、PCBA直接接触的设备环境，必须做好静电防护处理；（2）SMT贴片阶段，建议先贴电阻、 电容、ESD管等，最后贴IC芯片；
（3）后焊、组装及测试阶段，员工必须佩戴防静电手环、手套，穿静电防护衣服、鞋子等，包括所有需要用到的工具，都必须做好静电防护措施；
（4）包装材料要规避容易产生静电的材料；（5）运输过程，做好包装处理，隔绝静电。

4.2 EMC优化设计

电磁兼容性设计的目的是使电子设备既能抑制各种外来的干扰，使电子设备在特定的电磁环境中能够正常工作，同时又能减少电子设备本身对其它电子设备的电磁干扰。
预防EMC 问题的设计成本远小于出现EMC 问题后的整改成本，建议需过 EMC 认证的项目，预防为主，防治结合，硬件设计阶段合理布局、LAYOUT，对容易造成电磁兼容的信号、器件预留整改物料位置，再根据样机实际测试情况进行整改。建议如下：
（1）保证接地点良好，地的完整性是控制干扰和防止被干扰的重要方法，如果能将正确的接地和屏蔽结合起来，可解决大部分干扰问题，尽量加粗接地回路，否则变化的大电流会导致信号电平不稳定，抗噪声能力变差；
（2）任何高频数字信号，都极易产生干扰，导致杂散辐射超标， 由于高频信号在 PCB上走线会产生瞬变电流，导线的寄生电感把电信号转换为磁信号辐射出去。 因此，硬件设计需尽量减小信号线走线的电感量。导线的电感量与其长度成正比、宽度成反比，因此，走线要求尽可能短，线尽可能宽。信号线周围用地网络包裹起来；
（3）在器件布局方面，应把同模块相互关联的器件尽量靠近放置，提高抗干扰能力；对易产生高频信号的器件如FLASH、 SD卡、USB，尽量靠近主控放置。 同时，高频数字信号预留串联电阻、串联磁珠、对地电容位，对喇叭线、USB线预留磁环，以便方便整改；
（4）预留屏蔽罩，覆盖主控及其他高速通信模块，如FLASH等，必要时可贴上屏蔽罩，并保证屏蔽罩与地网络连接良好。
