AC706N硬件设计指南V1.1

📎 原始文档：https://www.kdocs.cn/l/cksAebHgXLRr

AC706N硬件设计指南

V1.1

目录
第 1章.版本信息........................................................................................................................................... 4
第2章.设计标准........................................................................................................................................... 4
2.1.产品设计标准：安全、稳定、可靠....................................................................................................4
2.2.硬件设计标准和步骤............................................................................................................................4
2.3.缩写术语注释........................................................................................................................................ 5
第3章.原理设计........................................................................................................................................... 5
3.1.电源........................................................................................................................................................ 5
3.1.1.充电管理.......................................................................................................................................5
3.1.2. VBAT.............................................................................................................................................. 5
3.1.3. IOVDD ........................................................................................................................................... 5
3.1.4. SDPG ............................................................................................................................................. 5
3.1.5. MIC_LDO/MIC_BIAS ....................................................................................................................5
3.2.晶振........................................................................................................................................................6
3.3.射频........................................................................................................................................................6
3.3.1. BT蓝牙.......................................................................................................................................... 6
3.3.2. FM.................................................................................................................................................. 6
3.4.音频AUDIO ..........................................................................................................................................6
3.4.1. AUX模拟通路输入（LINEIN）.................................................................................................. 6
3.4.2. ADC 数字通路输入（LINEIN/MIC）..........................................................................................6
3.4.3. DAC ................................................................................................................................................ 7
3.4.4. IIS ................................................................................................................................................... 7
3.5. Peripherals ..............................................................................................................................................8
3.5.1. ADC（SARADC）......................................................................................................................... 8
3.5.2. QDEC .............................................................................................................................................8
3.5.3. SPI .................................................................................................................................................. 8
3.5.4. SD ...................................................................................................................................................8
3.5.5. USB ................................................................................................................................................ 9
3.5.6. IIC .................................................................................................................................................. 9
3.5.7. UART..............................................................................................................................................9
3.5.8. MCPWM .........................................................................................................................................9
3.5.9. Timer/CAP/PWM ........................................................................................................................... 9
3.5.10. IR .................................................................................................................................................. 9
3.6. IO ..........................................................................................................................................................10
3.6.1. IO 上下拉电阻、上电默认配置................................................................................................ 10
3.6.2. IO 驱动电流、状态、高压IO(HVT) ......................................................................................... 10
第4章. PCB设计........................................................................................................................................ 11
4.1.产品结构、板层设计.......................................................................................................................... 11
4.2. BT和FM天线.................................................................................................................................... 11
4.2.1.天线种类和选择标准................................................................................................................. 11
4.2.2. BT天线设计要求........................................................................................................................ 11
4.2.3. FM天线设计要求....................................................................................................................... 12
4.3.匹配网络、BTRF传输线50欧姆设计............................................................................................. 12
4.4.地场设计（关键项） .......................................................................................................................... 13
4.5.晶振规格及设计要求.......................................................................................................................... 14
4.6.电源设计.............................................................................................................................................. 14
4.6.1.电源退耦电容选型、规格、布局.............................................................................................14
4.6.2. IOVDD 特殊要求(重点) ..............................................................................................................14
4.7.音频Audi。设计.................................................................................................................................. 14
4.7.1. AUX输入设计............................................................................................................................. 14
4.7.2. MIC输入设计............................................................................................................................. 15
4.7.3. DAC输出设计、 噪声处理.........................................................................................................16
4.7.4. IIS输入、输出............................................................................................................................ 16
4.7.5.功放外设设计.............................................................................................................................16
4.8.外设Peripherals .................................................................................................................................17
4.8.1. USB 布线要求............................................................................................................................. 17
第5章.其他................................................................................................................................................. 17
5.1.静电...................................................................................................................................................... 17
5.1.1.静电设计标准.............................................................................................................................17
5.1.2.防静电设计.................................................................................................................................18
5.1.3. BTRF TVS 管选型列表............................................................................................................... 18
5.1.4.生产防静电要求.........................................................................................................................18
5.2.浪涌...................................................................................................................................................... 18
5.2.1.浪涌设计标准.............................................................................................................................19
5.2.2.防浪涌设计.................................................................................................................................19
5.2.3.单向浪涌TVS 管选型列表........................................................................................................ 19
5.3. EMC/EMI ............................................................................................................................................. 19
5.4.装配注意事项......................................................................................................................................20

第 1章.版本信息

本文档用于指导硬件设计，其中 “原理设计”描述相关原理和接口信息， “PCB设计”描述相关设计细节和注意事项。

第2章.设计标准

2.1.产品设计标准：安全、稳定、可靠

1、 产品必须满足静电标准：接触放电大于±4KV，空气放电大于±8KV，设计留有余量。
2、 产品必须满足抗浪涌：一般大于±48V（标准必须根据产品应用场景调整），设计留有余量。
3、 在电池电压为0V时，充电下产品必须能正常工作，不依赖于电池电压。
4、 产品必须支持长时间运输（如船运模式），出厂时特殊配置进入极限最低功耗。
5、 TWS产品尽可能选择可靠配对方式， “双击配对”容易产生混配，如客户确实需要，标红此功能负面影响。

2.2.硬件设计标准和步骤

1、 方便优质量产、方便高效测试。
2、 硬件系统设计步骤：产品结构->原理设计->天线->地场->晶振->电源->敏感信号。
备注：
产品结构：考虑MIC、 天线等空间位置， 以满足其性能要求。
原理设计：各器件必须满足使用需求，且品质必须可靠。
天线：选择合适的天线类型，和摆放空间。(蓝牙一般优选倒F天线)
地场：双面板或单面板，地回路要合理设计，因为地直接影响系统性能。
晶振：远离干扰源。
电源：关注电源退耦电容回路、和线宽线长。
敏感信号：如 “DAC、 MIC、 LINEIN”等，注意远离干扰。

2.3.缩写术语注释

VPWR: 充电输入端
VBAT: 电池供电端，或电池充电输出端

第3章.原理设计

JL706N 内置 “充电管理、IOVDD、 SDPG、 MIC_LDO/BIAS、 32.768K计时模块，2路晶振，蓝牙模块、FM接收模块，1路AUDIO ADC、2路AUDIO DAC、1组IIS、16路SARADC+1路PADC0、 1组QDEC、2组SPI、 1组SD、USB1.1、IIC、2组UART、2组MCPWM、4个Timer、4路PWM、 IR； 内置上下拉电阻、4档驱动电流、 高压IO”等资源。

3.1.电源

3.1.1.充电管理

芯片内置充电管理，当VPWR-VBAT≧1V时，恒流最大充电电流300mA，充电输入电压4.5V ≦VPWR≦5 .5V，支持输出VBAT=4 .2V或4 .35V两档模式，支持同时给电池充电和系统供电。
使用外置充电时，VPWR用于充电插拔检测。

3.1.2. VBAT

VBAT是整个芯片的供电输入端，供电电压VBAT≦4.5V，一般接电池。

3.1.3. IOVDD

IOVDD是3.3V 电源域LDO稳压输出，输出范围2.2V≦IOVDD≦3 .4V， 电压档位可调，最大输出电流Imax=250mA (包含主控IO和系统消耗)，在VBAT或VPWR不掉电情况下，IOVDD可关闭（特殊模式：除PB0/PB1/VPWR外，其它IO均不可控）。

3.1.4. SDPG

SDPG是3.3V 电源域可开关输出电源，固定出口(PB5)，输出特性约为IOVDD，一般用于SD/TF 卡供电，也可用于其他外设（需注意卡的扰动），支持强驱和弱驱。

3.1.5. MIC_LDO/MIC_BIAS

MIC_LDO/MIC_BIAS是用于MIC差分或单端电路供电的输出电源；其中MIC_LDO是LDO稳压输出，输出范围2V≦MIC_LDO≦3V， 电压档位可调，MIC_BIAS可上拉0 .5~ 10KΩ输出。

3.2.晶振

芯片有2组晶振接口，XOSCI/XOSCO和PB2/PB3，XOSCI/XOSCO一般接24M 晶振，PB2/PB3 一般接32.768K 晶振。

3.3.射频

3.3.1. BT蓝牙

BTRF是2 .4G蓝牙天线接口，工作频段：2.40~2.48GHz，必须配套2 .4G蓝牙天线，以保障蓝牙收发性能。
输出功率最大+ 10dBm，接收灵敏度最小-93dBm，其它指标见 “规格书”。

3.3.2. FM

FMIP是FM天线接收接口，支持64~ 108MHz频段；接收灵敏度最小5dBuV，其它指标见“规格书”。

3.4.音频AUDIO

3.4.1. AUX模拟通路输入（LINEIN）

芯片支持5模拟通路输入LINEIN大信号，其中MIC模拟通路也支持输入小信号，固定IO。

3.4.2. ADC数字通路输入（LINEIN/MIC）

芯片只有l路ADC0，支持“模拟MIC”或LINEIN输入到ADC0；支持“差分”或“单端”输入；支持8~48KHz采样率，只支持 16bit精度，和DAC结构上相互独立。只有高压模式(偏置 1.5V)，支持输入信号≦2 .8Vpp。MIC支持省电容方式输入(此模式MICBIAS和MIC需短接)。支持MIC_LDO 稳压2~3V输出，或MIC_BIAS上拉0 .5~ 10KΩ输出。 固定IO。
SNR最大94dB， THD+N最小-80dB，其它指标见 “规格书”。

3.4.3. DAC

DAC有 “DACL、 DACR”2通道，支持单端模式；差分模式；直推模式；支持8~96KHz采样率，只支持 16bit精度，和ADC结构上相互独立。
SNR最大 100dB， THD+N最小-85dB，其它指标见 “规格书”。

3.4.4. IIS

芯片内置ALNK模块，ALNK是一个通用双声道音频接口，用于外设DAC或ADC，支持DMA；支持 16/24bit数据位宽，兼容 18/20/32bit位宽设备；支持DAT0~DAT3 的4条独立双向通道，可独立工作（只能同时工作于基本模式或扩展模式），固定I/O。

3.5.Peripherals

3.5.1. ADC（SARADC）

SARADC是10Bit ADC，共16通道，固定IO。

3.5.2. QDEC

QDEC是正交编码器检测模块，支持2线输入，只有 1组通道。支持4 phase、2 phase、 1 phase 三种模式，一般旋转编码使用 1 phase， 鼠标滑轮使用2 phase；模块自带定时器，可独立定时检查；可任意映射到PA/PB/PC 口。

3.5.3. SPI

SPI是一个标准的遵守SPI协议的串口通讯接口，支持主机和从机两种模式；支持单向和双向模式，双向只支持 1 bit data模式；支持由CPU直接驱动；支持单向DMA(不能同时收发)；共2组SPI0、 SPI1，固定IO（SPI0_DO、 SPI1_DO可任意映射到PA/PB/PC 口），其中SPI0/SFC为系统自用。

3.5.4. SD

SD是一个标准的遵守SD协议的串口通讯接口，只支持主机模式；支持高速和低速模式，时钟最高50MHz；支持命令DMA和数据DMA，且相互独立，可同时DMA；只有 1个SD0，可任意映
射到PA/PB/PC 口。
支持推灯时break SDC，用于SDC和LED_IO复用。

3.5.5. USB

USB是一个Full Speed（USB1. 1），通信频率 12MHz，支持普通IO功能，DP、DM为固定IO。

3.5.6. IIC

硬件IIC是一个标准的遵守IIC协议的串口通讯接口；支持主机和从机模式，不支持多机功能；支持标准速度模式(≦ 100kHz）、快速模式(≦400kHz）、快速增强模式(≦ 1MHz）；共4通道，固定IO。

3.5.7. UART

UART有UART0、UART1。UART0仅支持普通单byte接收发送模式，可任意映射到PA/PB/PC 口。UART1支持接收带循环Buffer 的DMA模式和普通模式，可任意映射到PA/PB/PC 口。

3.5.8. MCPWM

MCPWM模块包括：2个Timer 时基模块，2对独立PWM通道，故障保护输入；MCTimer是 16位定时器；MCPWM支持边沿对齐和中心对齐输出模式，支持运行中更改频率、 占空比，支持灵活配置每对通道的电平状态，支持编程死区控制，支持硬件故障输入；可任意映射到PA/PB/PC 口。

3.5.9. Timer/CAP/PWM

Timer 有 Timer0~Timer3 共 4 个 16 位定时器， 支持定时 TMRx/计数/捕捉 CAPx/时钟 CLKOUTx/PWMx，驱动源支持 “内部时钟”和 “外部信号”，除TMR0~3、 CLKOUT0为固定IO 外，其它可任意映射到PA/PB/PC 口。

3.5.10. IR

IRFLT是一个专门用于滤除红外接收头上窄脉冲信号的硬件模块，可任意映射到PA/PB/PC 口。

3.6.IO

3.6.1. IO上下拉电阻、上电默认配置

注： “—”代表 “关闭”。

3.6.2. IO驱动电流、状态、 高压IO(HVT)

备注：1、 IOVDD是3.3V 电源域。
2、 当2 IOVDD<5V 时，高压IO耐压≦2IOVDD。

第4章.PCB设计

4.1.产品结构、板层设计

项目立项前期必须重点考虑“天线”和“MIC”的结构位置，要求“天线”有足够的辐射空间、“MIC”利于声音采集等， 以向客户提供性能优越的产品。
例如：天线周边的金属材料会干扰天线性能，靠近天线位置的人体会吸收电磁波，造成辐射差等，因此尽可能结构上设计有足够的立体空间，尺寸越大、天线性能越好。
单面板、或双面板要求 “地回路阻抗小”。
好的产品结构和板层，可以高效、快速的推进项目实现和落地， 以最低的时间成本获取收益。

4.2.BT和FM天线

天线必须有足够的立体空间。

4.2.1.天线种类和选择标准

BT蓝牙天线常用的有“板载、陶瓷、FPC”3种；原理上一般有“单极、双极、 回路(Loop)”，天线效率理论上 “单极>双极>Loop”，但是单极天线容易受周围材料影响，从而改变天线特性。
根据天线空间和产品外观，选择合适的天线：小尺寸的产品，优选顺序为：“FPC->陶瓷->板载”(原理上：单极->双极->Loop)；大尺寸的产品（长边≧4CM），直接设计板载天线（原理上：单极->双极），板载天线类型有 “倒F、 F、 蛇形、I型等”，考虑稳定性，首选倒F型。原理详见《天线设计》文档。
FM天线一般是导线，FM天线要有足够的长度，不宜太短，天线越短，FM信号越差。

4.2.2. BT天线设计要求

1)根据空间结构，必需合理的选择天线类型和布局位置，远离电池、 喇叭、触摸铜箔、人体等。
2) “天线”和“地”必需要统一设计，要求地平面完整，空间足够。
3)天线必需靠近板边放置，净空区尽可能大，至少≧3mm。
4)天线背面禁止任何走线、及敷铜，必需镂空，如下图。
5)天线必需远离 “DCDC 电路、翻转IO”等，减少对RF 的干扰。
6)天线必需远离DAC、 MIC等电路，减少RF辐射导致的射频噪音。
7)天线端必须加TVS管（寄生电容值≦0 .5pF），型号参见原理图。

图 4-1 天线镂空（绿色框内）

4.2.3. FM天线设计要求

1)天线尽量用地保护，板边放置焊点，远离 “翻转IO”等干扰源。
2)尽量不翻转任何IO，减少芯片指令操作(如读写FLASH)。
3) FM接收天线必须串接电感，并电容，且在天线端加ESD管，规格：启动电压>3.4V，钳位电压(I=4A 时)<8V。
4) FM天线匹配网络（电感、 电容）推荐使用高频器件（工作频段64~ 108MHz）。

图 4-2 FM 接收电路

4.3.匹配网络、BTRF传输线50欧姆设计

BT 匹配网络有：T 型、 Π型、 L 型；前期设计上，小尺寸天线选 T 型，大尺寸天线选Π型；最后实际使用一般是 L 型；任何一款“天线”或“样机”必须做阻抗匹配，匹配参数以实际调试为准。
PCB上的BTRF传输线必须做 50 欧姆阻抗设计，可要求板厂设计实现，也可使用阻抗计算工具（如 SI9000），根据 “板厚、 板层、 板材、 铜厚”合理设计RF传输线的 “线宽、 线距”。

图 4-3 BTRF传输线（白色线）

50欧姆BTRF传输线走线要求：
1）走线尽量短，禁止有分支。
2)走线尽量直线引出，避免90度拐角走线。
3)传输线两侧的地打过孔墙，一般按 1-2mm 的间距打过孔墙。

4.4.地场设计（关键项）

优秀的地场设计，可以有效降低各类噪声，提升RF、 DAC、 ADC 等性能和抗静电能力，请重点关注；方案严格区分 GND（数字）和AGND（模拟）。 （不分地，存在噪声风险）
GND：一般包括“逻辑、数字、控制、 电源、蓝牙、DCDC”等地回路。
AGND：一般包括 “MIC、 LINEIN、 DAC”等音频模拟地，及音频相关的电源模拟地。
1）MIC相关电路的AGND，独立走线回主控AGND。
2）AGND 回路要求无噪声（即电流平稳，无抖动），一般短接于电池端、 或功放bypass处，走线≧0 .5mm；有功放方案，一般区分功放地、主控地，且各自独立在电池端短接， 电池尽量布局在功放和主控中间。
3）GND到电池负端阻抗尽可能最小，即走线、铺地尽可能宽，4层PCB 必须设计一层完整的铺地地层。地回路路径（包括电池负端到锂保IC）不能出现窄带、细线、破碎的地面。
4）主控和其各电源退耦电容必须共地良好，严禁破碎。

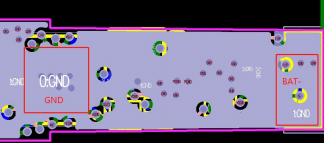

图 4-4 完整的中间地层

4.5.晶振规格及设计要求

必须选择精度高、稳定性好、可靠性强的晶振，这将直接决定产品的射频性能，决定系统的稳定性和可靠度，差的晶振会导致各种不可预期的问题，甚至给客户直接带来经济损失。
1）24M晶振规格：±10PPM，12PF 的负载电容。
2）32.768K晶振规格：±20PPM，内阻ESR≦70KΩ。
PCB设计要求：
1)尽可能用地立体空间隔离，保护晶振。
2)远离干扰源，如数字信号、跳变信号等。
3)布线不宜过粗、过长， 以减少寄生电容、 电感。

4.6.电源设计

4.6.1. 电源退耦电容选型、规格、布局

1)注意容值随电压升高而下降，请确保其工作电压下的容值≈标称值。
2)使用原装电容(非拆机、 劣质电容)， 以保证容值、和品质。
3)主控电源VBAT、VPWR退耦电容耐压值要求≧ 16V，主控其他电容耐压值≧6 .3V；其他外设电容依据其工作电压要求选择（防止浪涌、过冲击穿），一般5V 电源域耐压值≧ 16V。
4)电源退耦电容必须靠近芯片管脚布局，且电容和主控必须共地一致，即尽量不绕圈。
5)各电源（大电流通路）布线线宽≧0.5mm，尽可能宽，一般有50mA/0. 1mm。
6)各退耦电容容值和要求请参照“标准原理图”。

4.6.2. IOVDD特殊要求(重点)

IOVDD 的退耦电容容值必须≧225（2.2uF），尽可能用0603及以上封装，要求在3.3V工作电压下的容值≈2.2uF，误差<±20%，且不可省。当“外设”需要IOVDD提供大电流时（如给TF卡供电），容值用 106。

4.7.音频Audio设计

4.7.1. AUX输入设计

IO和详细资源介绍见前述 “AUX模拟通路输入”和“ADC数字通路输入”小节。
1）根据需求调整输入分压电阻，严禁输入饱和失真，一般≦2 .8Vpp。
2）可通过调整RC参数，限制输入频带。
3）必须分地，一般为AGND。
4）AUX 电路远离干扰信号，如数字信号、RF等。

图 4-5 AUX输入电路

4.7.2. MIC输入设计

IO和详细资源介绍见前述 “ADC数字通路输入”小节。为保证MIC 的性能，请严格按要求设计：

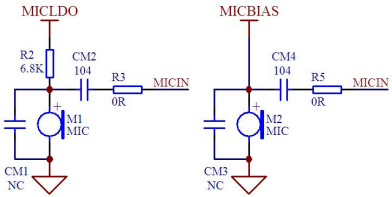

图 4-6 MIC输入电路接法

1）MIC头必须预留并联电容，以滤除高频干扰信号。
2）MIC信号预留串接电阻，用于大信号衰减。
3）MIC 电路必须远离干扰源，如RF天线、数字信号等。

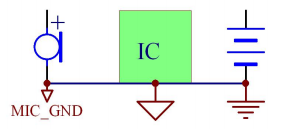

图 4-7 MIC地回路图

4）MIC必须分地，为AGND；地回路顺序为“MIC_GND->主控AGND->BAT-（在电池负极短接）”,走线尽可能粗；多层板、或受尺寸限制样机，可尝试AGND在主控处短接。（注意验证MIC/LINEIN/DAC 等是否有噪声）

4.7.3. DAC输出设计、噪声处理

DAC支持 “独立2声道、差分、VCMO直推”方式，详细资源介绍见前述 “DAC”小节。
DAC输出设计：
1）DAC 电路必须远离干扰源，如RF天线、数字信号等。
2）DAC “差分、 和VCMO”直推方案，建议预留抗干扰电路，根据实际噪声情况，可适当的调整参数，L 的参考范围 10~ 560nH， C 的参考范围（10~ 100p）；或高频磁珠。

图 4-8 抗射频干扰电路

噪声处理：

噪声主要有 “辐射噪声、机械噪声、 电源噪声、及传导噪声”等。

1)辐射噪声

RF辐射噪声，如断开天线或降低发射功率可优化噪声。可通过增加抗干扰电路（LC滤波或磁珠）、喇叭加屏蔽、更改天线或者喇叭位置，加以优化解决。
电池线辐射噪声，如把电池及电池线，和喇叭及喇叭线分离可优化噪声。可通过增加抗干扰电路（LC滤波或磁珠）、 电池和喇叭线双绞、 电池线远离喇叭（电池体贴喇叭），加以优化解决。

2)电源噪声

直接测量DAC 噪声和电源纹波，如抖动过大(≧5%工作电压）。 可通过加大容值、采用阻抗小的线材，优化PCB，调整电压值，切换为LDO模式，加以优化解决。

3)传导噪声

关闭数字IO或跳变IO，噪声消失，可通过修改PCB用地隔离，或更换其他IO等。

4.7.4. IIS输入、输出

芯片有ALNK0，详细资源介绍见前述“IIS”小节。

4.7.5.功放外设设计

功放一般用于音频的放大，驱动大功率喇叭，因此根据自身的需要，选择符合要求的功放IC，一般 “功放的最大输出功率”>“喇叭的额定功率”，注意以下事项：
1）严格审查功放资料，确认各项参数符合需求，如功率、THD+N、 SNR等。
2）根据功放功率和喇叭电阻，计算所需的电压，如电压不够，需加升压电路。
3）有FM方案的需选择支持AB类模式的功放。
4）功放工作电压较高，必须选择合适的耐压器件。
5）D类功放输出预留LC 电路，可优化杂散，喇叭线尽可能短。
6） “功放电源”和 “其他电源”尽可能分开独立供电，一般主控IC用稳压芯片供电；如无条件，必须星形供电（大容值处引出）。
7）BYPASS容值越大，功放上电时间越长，可防止功放输入的POP声。
8）功放电源线尽可能粗，衬底必须大面积铺地、或打孔补锡散热，一般大功率AB类功放建议加散热片。
9）功放地电流大，有干扰时，可尝试功放模块分地处理，在电池负极处短接。
10）严格参照功放手册设计和布局。

4.8.外设Peripherals

4.8.1. USB布线要求

1）DM、 DP是差分信号，尽可能做90Ω差分阻抗设计。
2）DM、 DP尽量 “差分、等长”走线，尽可能少 “过孔”，不 “分叉”。
3）等长尽可能在 “长度失配端”进行长度匹配。
4）走线尽可能短，尽可能减小DP、 DM 间距，且 “等距、对称、 ∠135 ︒弯曲”走线。
5）USB线两侧地，尽可能打过孔保持连通性。

第5章.其他

5.1.静电

电子设备必须做防静电设计，因为在干燥低温的生产环境下容易产生静电，容易造成电子器件的损坏。

5.1.1.静电设计标准

接触放电≧ ±4KV；空气放电≧ ±8KV，设计需留有余量。

5.1.2.防静电设计

图 5-1 防静电处理电路

1）PCB地场设计必须完整，要求面积大，不存在破碎，细回路，板边连续。
2）敏感信号线严禁靠近板边走线。
3）FM、 BT天线必须远离静电入口，且天线入口处，必须加TVS管，规格要求见 “PCB 中天线部分”。
4）充电口必须加单向TVS管（有防浪涌除外）。
5） “缝隙、接口处电路”必须预留ESD管，如按键、 喇叭、MIC、 USB等。
6）在VCM退耦电容处，用 105 电容连接AGND和GND。
7）单向信号使用单向ESD管。
8）ESD管靠近静电入口处放置。

5.1.3. BTRF TVS管选型列表

表 5-1 优选的双向ESD管列表

5.1.4.生产防静电要求

请严格做好生产周期内所有阶段的静电防护。
1）所有生产、测试设备、工作环境，必须做防静电处理。
2）SMT 贴片、 建议最后贴IC芯片。
3）生产、测试人员必须佩戴防静电手环、手套，穿防静电服、鞋子。
4）使用防静电材料包装、运输。

5.2.浪涌

电子设备必须做防浪涌设计，因为电网、 充电器的感性特性，会在充电瞬间产生浪涌电压，造成电子器件的损坏。

5.2.1.浪涌设计标准

一般抗浪涌电压≧ ±48V（标准必须根据产品的应用场景调整，如一些直充方案，充电器浪涌峰值 100V，则抗浪涌电压必须大于 110V），设计需留有余量。

5.2.2.防浪涌设计

1）充电口必须加浪涌保护电路；浪涌保护电路有：OVP保护IC、 单向TVS管、OVP+TVS，根据需求选择，一般OVP优于单向TVS。
2）OVP型号有：LP5300F/TMI6401/TCB9225B(SOT23-6)。

图 5-2 充电口加单向TVS管

5.2.3.单向浪涌TVS管选型列表

表 5-2 48V标准优选的单向TVS管列表

备注：其它标准的TVS管可咨询上述供应商。

5.3.EMC/EMI

需要过电磁兼容性标准、 或需要进行电磁兼容性设计的方案，从以下方面优化电磁辐射和电磁干扰：
1）增加PCB屏蔽罩。
2）高速信号线加磁珠、LC、 RC滤波电路，如USB、 SD、 LCD等信号。
3）多层板，信号线和电源线走中间层。
4）合理布局，使 “带辐射的走线”尽可能短。
5）PCB板边连续地，且有完整的地平面。
6）易受干扰的信号注意保护，如走内层、地隔离、地包裹等。

5.4.装配注意事项

由于整机环境直接影响产品的性能，因此必须重视整机的装配，注意装机的一致性。
装配注意事项：
1）电池需要固定安装，如靠近天线方案，则必须贴海绵胶垫高处理，且尽可能拉大与天线的距离，保证装配一致性。
2）电池、 电池线、 喇叭线、MIC线，禁止压到天线。
3）建议电池线和喇叭线进行双绞线处理，且分开装配，可防止电池线和喇叭线的耦合干扰。

图 5-3 双绞线示意图
