AC695N、AC696N音箱常见问题及处理建议（20201110）

📎 原始文档：https://www.kdocs.cn/l/ctFIDeevHzGs

AC695N、AC696N音箱常见问题及处理建议

一、噪声问题

1、产生噪声的原因很多，如受蓝牙辐射干扰、受高频信号传导干扰、模拟数字地短接点位置不合理、各电源退耦电容地到主控的地及主控到电池的地回路不完整等都可引起噪声，处理噪声问题时仔细检查硬件是否符合如下设计要求:
1）MIC、 AUX、 DACR、 DACL等敏感信号远离高频干扰信号，如晶振、推屏信号、功放的升压电感等。RF天线和DAC、MIC 电路采用 180度的布局方式，避免RF对音频信号产生辐射干扰；
2）主控各个电源（如VDDIO、VBAT、BTAVDD、RTCVDD、DACVDD、VCOM等）退耦电容严格按照标准原理图取值，必须靠近主控放置，保证地以最短路径回到主控地；
3）LAYOUT必须优先保证数字地的完整性，铺铜时GND尽量多打过孔，避免地回路走线过细、过粹；
4）主控LAYOUT 必须区分模拟地(DACVSS)和数字地(VSSIO)，模拟地需从芯片 DACVSS 附近另外走线到电池入口处与电池地短接；

5）主控和功放地需独立回流到电池地，避免共地回路引起噪声；

共地回路
(×)
(√)
6）AC695N、 AC696N 的DAC输出有一个375KHZ 的DITHER信号，如下图DAC播放 1K正弦波，用示波器可观察到 1K频率正弦波信号上有一个高频抖动信号，此信号频率为375KHZ，理论上不会影响实际听感，但近期发现部分功放会把此信号折回到带内 20HZ-20KHZ 引起噪声。因此，为防止部分功放产生噪声，主控DAC输出端预留二阶RC 低通滤波电路，参数参考下图（截止频率58KHZ），在不影响带内信号频响前提下，可根据实际效果微调滤波截止频率。
版权所有，侵权必究
地址：珠海市吉大石花西路 107号9栋综合楼邮编：519015
电话：0756-6313088 传真：0756-6313081
网站：www.zh-jieli.com
375KHZ DITHER信号
预留RC低通滤波滤除DITHER信号
7）AC695N、 AC696N 需保证VBAT和VDDIO压差必须≥0 .3V，否则电池在低电量（VBAT和VDDIO压差不够）的情况下播放音乐时会有明显噪声。

2、噪声处理典型案例：

1）某音箱方案喇叭输出底噪大。

原因：原样机模拟地（左下图点亮网络）在功放BYPASS处短接到数字地，不符合上述第4点硬件设计要求。
优化建议：改板把模拟地（右下图点亮网络）从主控DACVSS端另外走线短接到电池地后，噪声解决。
(×)
(√)

2）某音箱方案喇叭端有较大底噪。检查PCB资料无明显异常。

原因：功放带宽大，把DAC输出的375KHZ 的DITHER信号折回到带内，导致喇叭端有明显噪声。

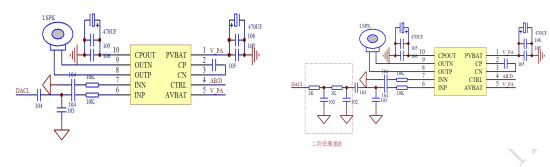

优化建议：在DAC输出端加上二阶RC低通滤波衰减375KHZ带外噪声，右下图RC 版权所有，侵权必究
电路参数为参考值，以实际调试效果为准。
(×) (√)
小结：噪声问题主要是通过优化硬件处理，按照上述硬件设计建议寻找可疑点，并针对性的进行优化改进。如对噪声要求较高，可通过软件加噪声门处理。

二、内置FM收音效果不理想

1、处理收音问题时仔细检查硬件是否符合如下设计要求:

1）FM匹配网络靠近芯片引脚放置，FM单端信号输入方案匹配网络参数可参考左下图，差分信号输入方案（如AC6951F）匹配网络参数可参考右下图。网络周围需大面积铺GND，保证FM参考地平面完整。天线与GND铺铜安全间距要作加大处理，建议0 .6mm或以上。
2）FM天线靠近板边放置，走线做平滑处理，线宽建议0 .5mm或以上。不要有过多盘绕，减少信号反射、衰减。禁止在天线及匹配网络背面摆放物料和走线。
3）FM天线及匹配网络远离高频干扰信号，如晶振、带升压D类功放、推屏、推灯等。

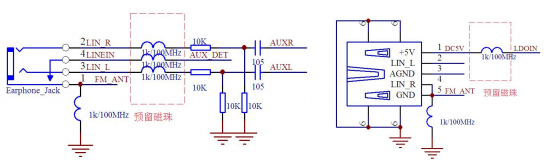

4）FM天线复用电路抗干扰处理。一些设计电路，会利用音频线、micro USB 充电线等当天线来提升 FM 性能，在电路设计时，要注意天线走线不要太“绕”、“长”，或者有太多分叉，相邻其他信号线硬件上预留串联磁珠物料，如收音效果正常则可省略。
版权所有，侵权必究
5）因毫伏表带宽可达 1MHZ，当用毫伏表测试FM灵敏度时，DAC输出端必须加上二阶RC低通滤波，滤除带外375KHZ 的DITHER信号，以免影响测试结果（带外DITEHR 信号仅影响测试FM灵敏度指标，实际搜台效果不受影响）。

2、收音问题典型案例

1）某音箱方案，搜台效果不理想。

原因：LAYOUT存在如下几点问题。

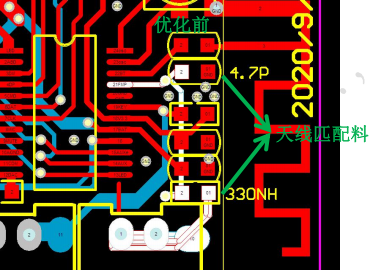

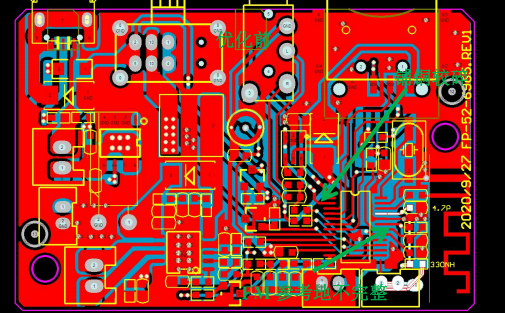

天线匹配物料布局过于分散，天线（点亮网络）背面有物料和走线，不符合上述第1
点要求。
(×)
整个板GND铺地较碎，FM天线匹配料周围地不完整。
(×)
版权所有，侵权必究

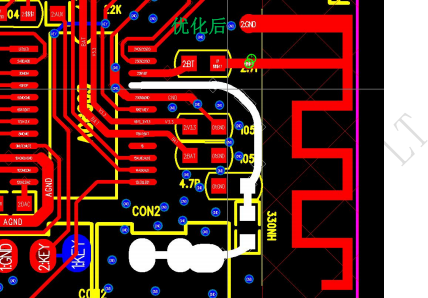

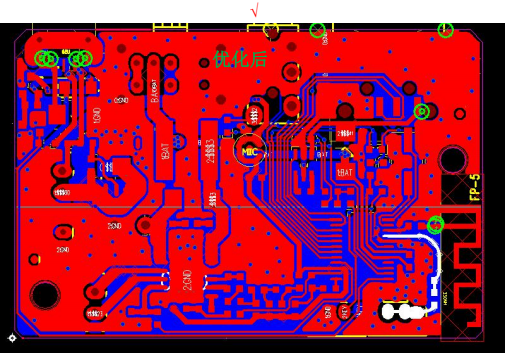

优化建议：按前文提到的硬件设计要求，优化天线布局，走线做平滑处理，FM 网络包地处理，优化AYOUT，保证铺地完整。实测灵敏度指标及实际搜台效果都有明显提升。
( )
(√)

2）某音箱复用micro USB 充电线充当FM天线，搜台效果不理想。

原因：USB数据线较长，受到相邻信号线干扰（LDOIN与充电座+5V直连）。
优化建议：靠近micro USB 座在LDOIN和+5V 间串一磁珠，搜台效果有明显提升。
版权所有，侵权必究
(×) (√)
小结：处理FM 问题，首先用仪器测试灵敏度是否异常，一般灵敏度能到15DB，实际收台效果会比较好；然后仔细检查PCB是否按上文提到的要求设计；最后还可根据实际收台效果适当微调FM匹配参数，如低频段部分收台差可调整LC 匹配参数，使谐振点往低频移，具体以实际效果为准。如对收音要求高，可预留放大电路提高信噪比。如果硬件优化后灵敏度和实测搜台效果任然不理想，软件可配合适当调节FM信号增益、信噪比阈值等优化处理。

三、电池低电时，插SD卡主控复位问题

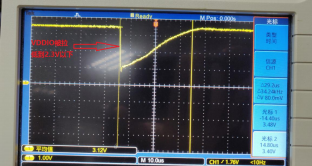

原因：VDDIO或SD_PG给SD卡供电时，插卡瞬间卡的耗电可到几百MA，导致VDDIO 瞬间被拉低，当VDDIO 电压低于内部FLASH供电电压最低值2 .3V时，会导致主控复位。

优化建议：

四、大功率功放大音量播放音乐时，主控复位问题

原因：部分音箱方案大功率功放与主控共用电池电源，当大音量播放音乐时，电池驱动能力不够，VBAT抖动较大，电源系统不稳定导致主控复位。
优化建议：
1、如果方案中功放耗电大，VBAT预留电解电容料，主控VMCU、 VDDIO使用106 或以上退耦电容。
2、主控单独使用稳压芯片供电。

五、AUX走数字通道，DAC输出失真问题

原因：AC695N、 AC696N 的ADC采用低压 1.2V设计，AUX输入信号走数字通道时，输入信号峰峰值不能超过1.2V，否则ADC溢出导致输出削顶失真。（注意:AC695N 四声道方案中，AUX走模拟通道，DAC只能从DACFL、 DACFR这两个通道输出）

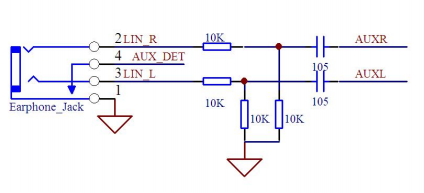

优化建议：AUX输入端预留电阻分压电路，具体取值需根据AUX允许最大输入信号确定。
以上为近期反馈的常见问题及处理建议，调试过程中遇到类似问题，仔细检查LAYOUT 是否符合本文所例的硬件设计要求，对号入座，优化处理。
