soundcore APP流程解析
📎 原始文档：https://www.kdocs.cn/l/cnKuPxXqlZwi soundcore APP流程解析

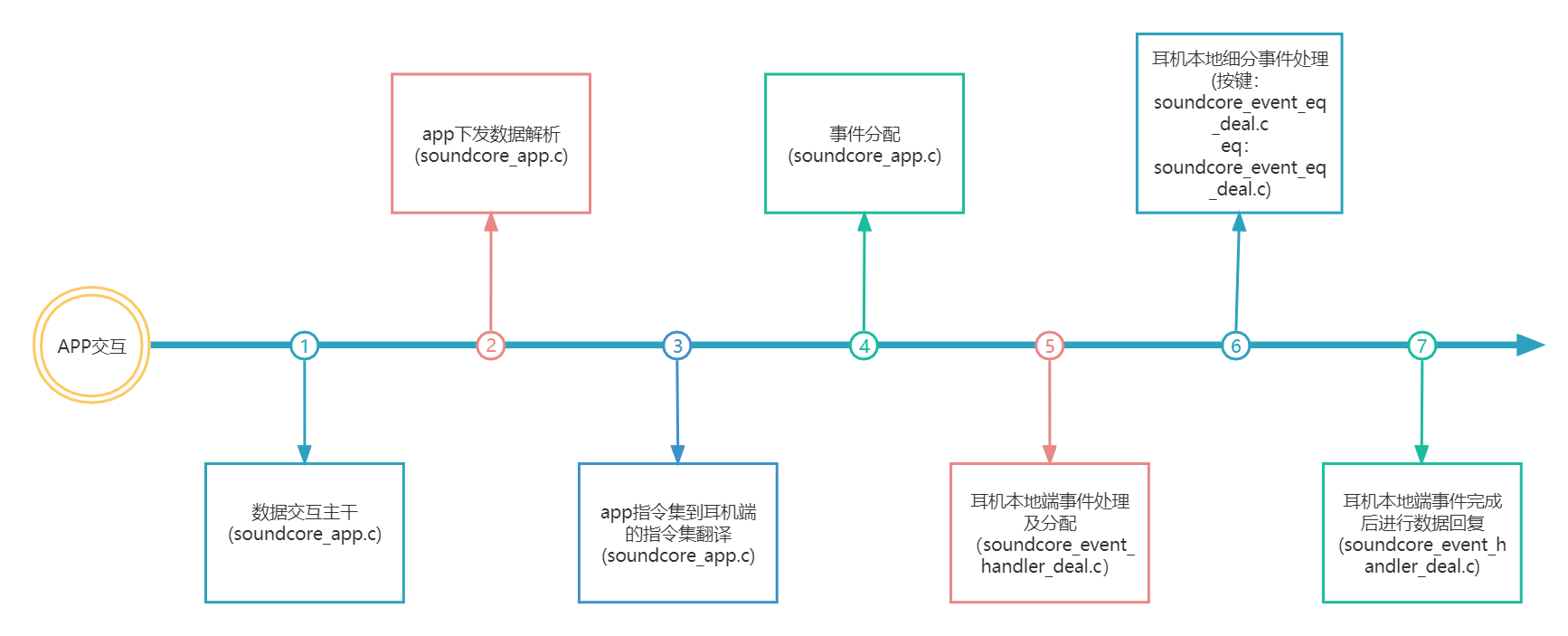

整机框架
- APP交互
- 耳机状态主动上报
- 对耳间的状态变化 tws组队、回连：
soundcore_event_handler_deal.c：tws数据互相交互(更新对方的按键、同步eq参数等)
👇
soundcore_app.c：tws状态数据上报app
tws断开：
soundcore_app.c：tws状态数据上报app - 耳机电量变化 soundcore_event_handler_deal.c：对耳电量互相更新同步\单耳更新本地电量
👇
soundcore_app.c：电量数据上报app
指令说明(以soundcore A20i为例)
协议格式说明
| APP至设备 | ||
|---|---|---|
| Byte No | Value | Description |
| 0 | 0x08 | command header1 |
| 1 | 0xEE | command header2 |
| 2 | NN | Packet amount (reserved) |
| 3 | NN | Packet sequence ID (reserved) |
| 4 | 0 | resvered |
| 5 | NN | Command Group |
| 6 | NN | Command ID |
| 7 | NN | Command Length 0, which is lower byte of command length |
| 8 | NN | Command Length 1, which is higher byte of command length |
| 9 …. N-1 | NN | Optional. Command Parameter 1 … n bytes |
| N | NN | 前面N项之和，用1byte表示，范围0-255 |
| 设备至APP | ||
|---|---|---|
| Byte No | Value | Description |
| 0 | 0x09 | command header1 |
| 1 | 0xFF | command header2 |
| 2 | NN | Packet amount (reserved) |
| 3 | NN | Packet sequence ID (reserved) |
| 4 | NN | SuccessFlag(0x00: failed, 0x01: success, 0x02: checksum, 0x03: 通话状态 error) |
| 5 | NN | Command Group |
| 6 | NN | Command ID |
| 7 | NN | Command Length 0, which is lower byte of command length |
| 8 | NN | Command Length 1, which is higher byte of command length |
| 9 …. N-1 | NN | Optional. Response data 1 … n bytes |
| N | NN | 前面N项之和，用1byte表示，范围0-255 |
- 获取设备信息
获取设备全部信息
APP->耳机：0x08 0xEE 0x00 0x00 0x00 0x01 0x01 LL LH CS
耳机->APP：0x09 0xFF 0x00 0x00 0x01 0x01 0x01 LL LH NN CS
NN：
基础信息模块(32bytes)： 设备连接手机状态(1byte) + tws连接状态(1byte) + 左耳设备电量(1byte) + 右耳设备电量(1byte) + 左耳设备充电状态(1byte) + 右耳设备充电状态(1byte) + 左FW（5byte）+ 右FW（5byte) + SN(16byte)
EQ模块(22bytes)：EQ Index(2byte)+ CustomEQ(10bytes) + reserved(10byte)
CustomUI模块(1+N4+1 bytes)：CustomUI模块(1+N4+1 bytes)：CustomUI模块总长度(1byte) + [左耳设备XX是否响应(1byte) + 左耳设备XX按键功能(1byte) + 右耳设备XX是否响应(1byte) + 右耳设备XX按键功能(1byte)] + ANC当前模式(1byte)
扩展模块（20bytes）： 充电盒电量(1byte) + bass up(1byte) + 设备颜色（1byte) + gaming状态(1byte) + 触控提示音开关状态(1byte) + reserved(没有发0xFF)
无法获取的数据统一回复0xFF，例如EQ、按键功能等信息。
其它数据的详细定义，请参照以下的各个指令对应的具体定义
CustomUI模块 总长度 = 1+N4+1 。 N4数组形式顺序为：单击/双击/长按。 (按键功能:unTWS与tws 按高低位组合出来的)，这个项目没有controll开关，固件是否相应固定回复0x01
AN，
环境音切换状态（1byte）含义：按位处理- 0b00000111。后面3位代表：ANC、transprancy、normal的开关（1 = open，0=close）
EQ放大10倍传输。
双击和长按功能 1byte: 0000 0000 前4个为单耳时对应功能项，后4个为双耳时对应功能项。
共41个字节
扩展模块中 bass up 1byte，上报0xFF即可（12/22）
查询设备连接状态
APP->耳机：0x08 0xEE 0x00 0x00 0x00 0x01 0x02 LL LH CS
耳机->APP：0x09 0xFF 0x00 0x00 0x01 0x01 0x02 LL LH NN CS
NN：
设备连接手机状态(1byte) + tws连接状态(1byte)
设备连接手机状态：0x00：左耳设备连接手机；0x01：右耳设备连接手机。
tws连接状态：0x00：tws未连接；0x01：tws已连接
例如：0x0101表示右耳设备连接手机，且tws已连接，此时两个设备都处于连接状态；0x0100表示右耳设备连接手机，且tws未连接，则只有右耳处于连接状态，而左耳未连接。
当连接状态发生变化时，通过响应指令实时上报数据
获取设备电量等级
APP->耳机：0x08 0xEE 0x00 0x00 0x00 0x01 0x03 LL LH CS
耳机->APP：0x09 0xFF 0x00 0x00 0x01 0x01 0x03 LL LH NN CS
NN：
左耳设备电量(1byte) + 右耳设备电量(1byte) + 充电盒电量(1byte)
电量值：0~5，代表6个电量等级(低 -> 高)，具体定义：0：1%~5%；1：6%~20%；2：21%~40%；3：41%~60%；4：61%~80%；5：81%~100%；当设备未连接时：0xFF。
例如：0x0000表示两个设备电量均为0；0x0103表示左耳设备电量为1，右耳设备电量为3；0xFF04表示左耳设备未连接，右耳设备电量为4。
百分比电量显示 0-9，分别对应10%-100%
例如：0x030900表示左耳电量为40%，右耳电量为100%，充电盒电量为10%
当电量发生变化时，通过响应指令实时上报数据。
获取设备充电状态
APP->耳机：0x08 0xEE 0x00 0x00 0x00 0x01 0x04 LL LH CS
耳机->APP：0x09 0xFF 0x00 0x00 0x01 0x01 0x04 LL LH NN CS
NN：
左耳设备充电状态(1byte) + 右耳设备充电状态(1byte)
充电状态：0x00：未充电；0x01：充电中。
当充电状态发生变化时，通过响应指令实时上报数据。
设置游戏模式
APP->耳机：0x08 0xEE 0x00 0x00 0x00 0x01 0x87 LL LH NN CS
耳机->APP：0x09 0xFF 0x00 0x00 0x01 0x01 0x87 LL LH CS
NN：
0x00 = close 0x01 = open
2. EQ
获取EQ信息
APP->耳机：0x08 0xEE 0x00 0x00 0x00 0x01 0x04 LL LH CS
耳机->APP：0x09 0xFF 0x00 0x00 0x01 0x01 0x04 LL LH NN CS
NN：
EQ Index(2bytes)
EQ Index：0~0xFFFF， 代表EQ的具体编码。APP需根据具体编码显示不同UI。
当EQ发生变化时，通过响应指令实时上报数据。
切换EQ（包含Custom EQ）和 生效后的EQ(支持DRC和非DRC）
APP->耳机：0x08 0xEE 0x00 0x00 0x00 0x02 0x83 LL LH NN CS
耳机->APP：0x09 0xFF 0x00 0x00 0x01 0x02 0x83 LL LH CS
NN：
EQ Index(2byte) + 设备EQ(10bytes) + 实际生效设备EQ(10bytes)
EQ Index：0~0xFFFF， 代表EQ的具体编码。固件只需存储，不需要解析。
设备EQ：10个频点的gain值。每个值：0~24，设备上是-12dB ~ 12dB，指令传送时转化为0~240）。固件只需存储，不需要解析
实际生效设备EQ：模拟DRC后计算出最终生效的10个频点gain值。每个值：0~24，设备上是-12dB ~ 12dB，指令传送时转化为0~240）
注*：固件只需关注实际生效设备EQ，当前产品只支持8个频点，10byte里面前8byte是有效值，后2byte是填充值；
EQ Index(2byte) + 设备EQ(10bytes) 需填充到设备全部信息的EQ模块
3. Custom UI
设置按键功能
APP->耳机：0x08 0xEE 0x00 0x00 0x00 0x04 0x81 LL LH NN CS
耳机->APP：0x09 0xFF 0x00 0x00 0x01 0x04 0x81 LL LH CS
NN：
左耳或右耳设备(1byte) + 按键动作(1byte) + 按键功能(1byte)
左耳或右耳设备：0x00：左耳设备；0x01：右耳设备
按键动作：范围：0~2；具体定义：0：双击；1：长按 2: 单击，3:从前到后滑动 4：从后向前滑动，5: 三击
功能数值：范围：0~0x0f；具体定义：0：Volume+；1：Volume-；2：Previous；3：Next；4：Trans(环境音)；5：Siri；6：play/pause 7：Bass up on/off； 8：3D环绕 on/off；0x0f：无
重置按键功能
APP->耳机：0x08 0xEE 0x00 0x00 0x00 0x04 0x82 LL LH CS
耳机->APP：0x09 0xFF 0x00 0x00 0x01 0x04 0x82 LL LH CS
4. 更多
设置触控提示音开关状态
APP->耳机：0x08 0xEE 0x00 0x00 0x00 0x01 0x83 LL LH NN CS
耳机->APP：0x09 0xFF 0x00 0x00 0x01 0x01 0x83 LL LH CS
NN：
0x00 = close 0x01 = open
5. Server data
获取设备上报数据
APP->耳机：0x08 0xEE 0x00 0x00 0x00 0x05 0x01 LL LH CS
耳机->APP：0x09 0xFF 0x00 0x00 0x01 0x05 0x01 LL LH NN CS
NN：
低字节在前，高字节在后(收到APP发送0581的清除指令后才清除数据)
左耳控制次数（2byte）+右耳控制次数（2byte）
+左耳电量档位（1byte）+右耳电量档位（1byte）
+通话次数（2byte）
+通话时长（4 byte）
+媒体次数（2 byte）
+媒体时长（4 byte）
+双耳使用总时长（4 byte）+左耳单用使用总时长（4 byte）+ 右耳单用使用总时长（4 byte）
+TWS 时SBC次数（2 byte）+左耳单用时SBC次数（2 byte）+右耳单用时SBC次数（2 byte）
+TWS 时AAC次数（2 byte）+左耳单用时AAC次数（2 byte）+右耳单用时AAC次数（2 byte）
+TWS 时 SBC码率使用时长（4 byte） + 左耳单用时 SBC 码率使用时长（4byte） + 右耳单用时 SBC 码率使用时长（4byte）
+TWS 时AAC码率使用时长（4 byte） + 左耳单用时 AAC 码率使用时长（4byte） + 右耳单用时 AAC 码率使用时长（4byte）
清空设备上报的数据
APP->耳机：0x08 0xEE 0x00 0x00 0x00 0x05 0x81 LL LH CS
耳机->APP：0x09 0xFF 0x00 0x00 0x01 0x05 0x81 LL LH CS
NN：
将所有的计数统计置为0
模块说明
固件协议声明
统一的app协议格式，定义在soundcore_app.h中，具体见该头文件

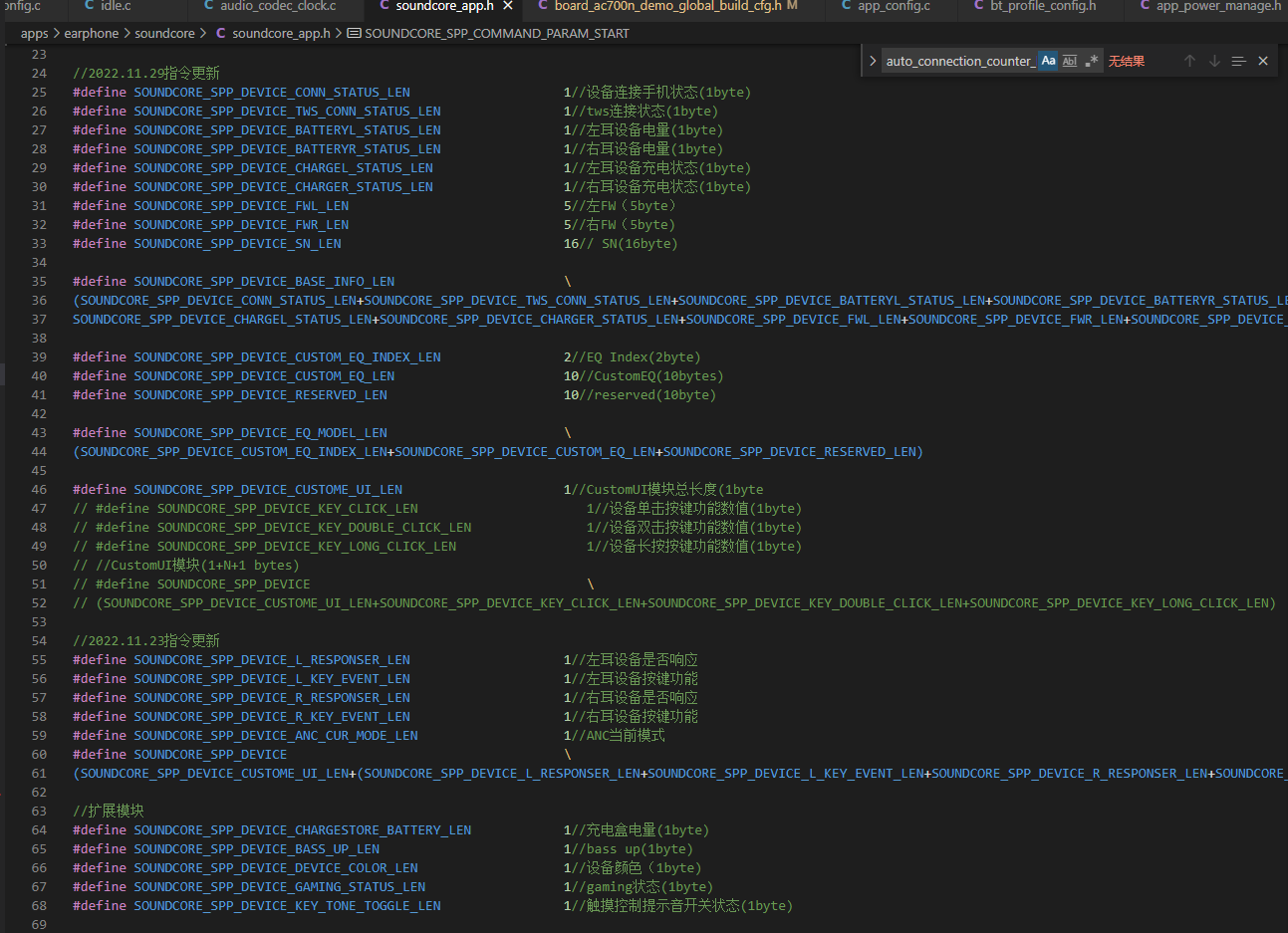

指令长度

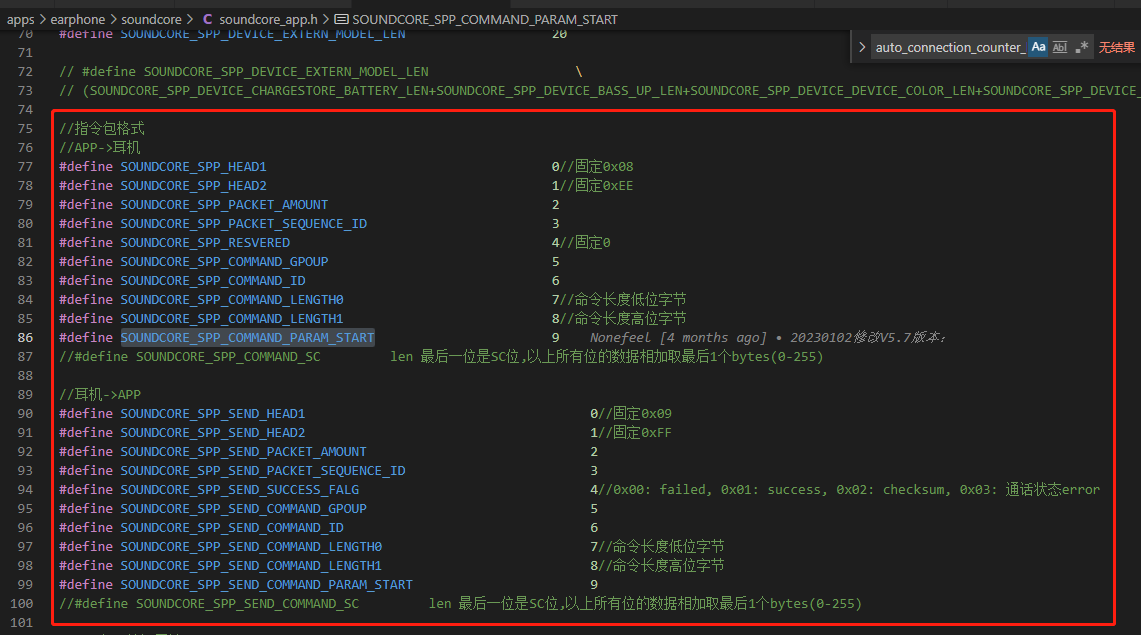

指令格式

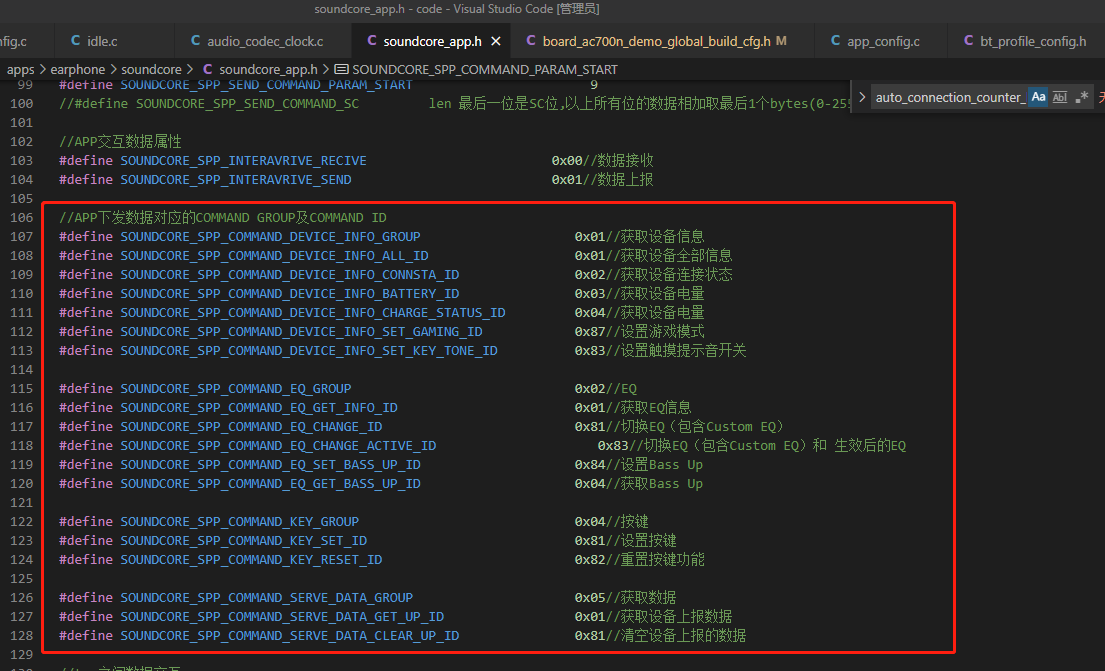

指令解析(APP下发COMMAND GROUP及对应的COMMAND ID)
因此若APP协议有做更新，固件的头文件中的协议声明也需要同步更新
APP下发数据包格式解析
app下发数据相关处理统一入口在soundcore_app.c中
APP下发交互数据处理主干
/**
* @brief soundcore spp data deal主干
* @param ch ?
* @param *packet:数据包
* @param size:包长
* @return >= 0:成功 <0:异常
*/
int soundcore_spp_data_receive_cb(u16 ch, u8 *packet, u16 size)
APP下发交互数据解包
/**
* @brief 解包
* @param *packet:获取数据包指针
* @param len:获取数据包长度
* @return 0:成功 <0:异常
*/
static int soundcore_spp_data_receive(u8 *packet, u16 len)
APP交互事件翻译及分配
/**
* @brief 事件分配
* @return <0:异常 0:完成
*/
static int soundcore_spp_data_hander(void)
固件回复APP
/**
* @brief 发包拼接
* @param *data:处理结果数据
* @param data_have:是否有发送数据
* @return >0:成功,返回包长 <0:失败
*/
int soundcore_spp_data_send(u8 *data, u8 data_have)
APP事件固件本地处理
app事件固件本地相关处理统一入口在soundcore_event_handler_deal.c中
事件处理主干
/**
* @brief app事件执行主干
* @param app_event:app事件
*/
int soundcore_app_event_deal(struct soundcore_event *app_event)
{
/**
* @brief 事件数据翻译,将APP下发数据转换成对应的事件并推送给app_core处理
* @param app_command_event:app下发命令对应的事件
* @return 0:正常 <0:异常
*/
static int soundcore_spp_data_trans(u8 app_command_event)
}
固件设备信息相关事件入口
//设备信息处理主入口
static int soundcore_app_get_info_event(struct soundcore_event *app_event, u8 event)
{
//全信息入口
static int soundcore_app_get_all_info(u8 *data, u16 len)
//连接信息
case SOUNDCORE_EVENT_GET_CONNSTA_INFO
//电量信息
case SOUNDCORE_EVENT_GET_BATTERY_INFO
//充电信息
case SOUNDCORE_EVENT_GET_CHARGE_STATUS_INFO
//eq信息
case SOUNDCORE_EVENT_GET_EQ_INFO
}
//设置游戏模式
static int soundcore_app_set_gaming(struct soundcore_event *app_event)
EQ相关处理入口
eq相关处理统一入口在soundcore_event_eq_deal.c
//EQ相关流程主入口
//下发数据转换 EQ Index(2byte) + 设备EQ(10bytes) + 实际设备EQ(10bytes)
int soundcore_app_eq_event(struct soundcore_event *app_event, u8 key_event_type)
{
//APP更新EQ
static int soundcore_app_eq_deal(u8 *eq_data)
}
按键相关处理入口
按键相关处理统一入口在soundcore_event_key_deal.c
//按键相关流程主入口
//按键事件更新、重置
int souncore_app_key_event(struct soundcore_event *app_event, u8 key_event_type)
{
//按键设置
static void soundcore_app_key_table_update(u8 key_val, u8 key_index, u8 key_event, u8 update_type, u8 remote){
//更新按键表
case SOUNDCORE_EVENT_SET_KEY
//重置按键表
case SOUNDCORE_EVENT_RESET_KEY
}
}
Server data(埋点数据)
//埋点数据定时器
static void soundcore_buried_timer_deal(void)
流程解析
此处只引用函数名说明，具体结合上一节模块说明，具体实现见代码
APP数据下发
//收到数据后，进入数据处理主干
soundcore_spp_data_receive_cb()
//固件进行解包和收到的数据校验
soundcore_spp_data_receive()
//数据校验通过后，根据解包结果，固件进行APP下发数据和本地事件转换
soundcore_spp_data_hander()
//事件翻译，此处会根据soundcore_app.h内的数据协议规定设置对应事件的NN数据包长度
soundcore_spp_data_trans()
//推出event，并转入事件处理主干
soundcore_app_event_deal()
//根据拿到的event中的翻译出来的事件走对应的处理，处理完进行数据回复APP
soundcore_spp_data_send()
注意：此处EQ更新流程较为特殊，具体如下
EQ更新
soundcore_spp_data_trans()
//存储APP EQ数据，进行延时生效
soundcore_app_receive()
//固件立刻回复APP
soundcore_spp_data_send()
//800ms内无再次APP EQ更新，EQ开始生效
soundcore_app_eq_event()
按键相关
按键设置\按键重置：
//事件处理主干
soundcore_app_event_deal()
//按键设置
souncore_app_key_event()
//按键表更新
soundcore_app_key_table_update()
//tws状态下告知从机
tws_api_send_data_to_sibling()
触摸提示音开关
//事件处理主干
soundcore_app_event_deal()
//设置触摸提示音开关
soundcore_app_set_key_tone()
soundcore_lp_touch_key_tone_ctr()
