IO中断（可视化）

📎 原始文档：https://www.kdocs.cn/l/cmXFQdUfHSf1 IO中断（可视化）

v1.0.0的可视化SDK

IO中断简介

IO中断有两种，分别是模拟IO和数字IO

如何配置一个IO中断

以LDOIN引脚为例，简单介绍一下怎么定义模拟IO中断

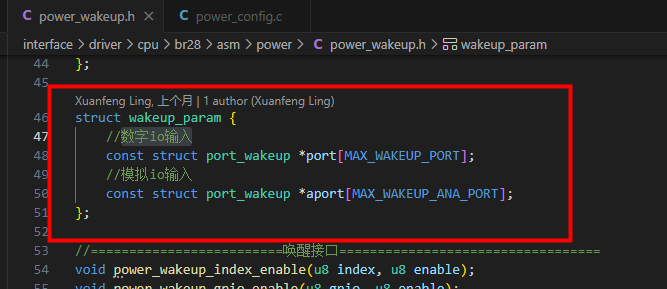

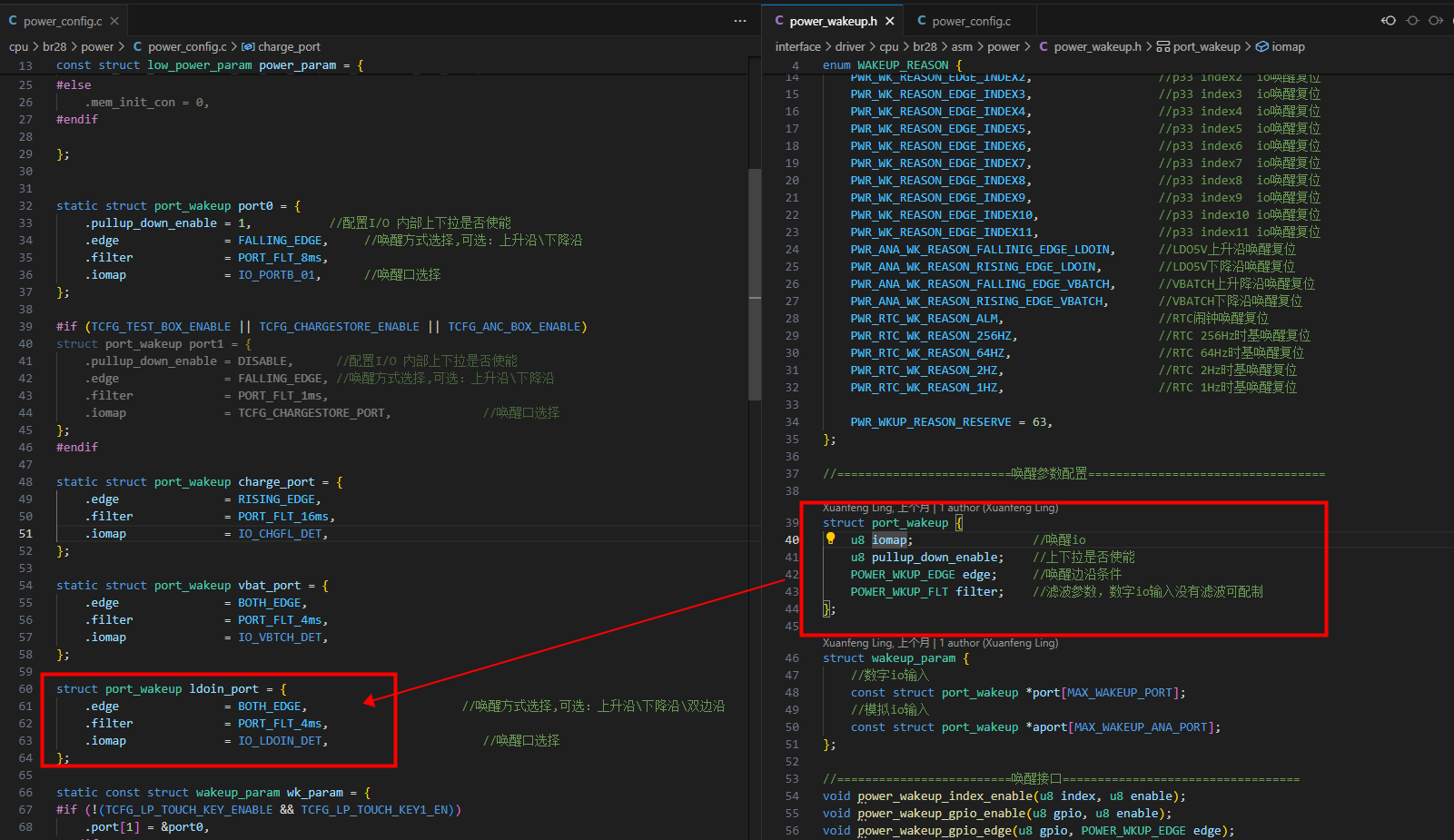

1. 先定义一个struct port_wakeup的变量，结构体成员定义请看注释interface\driver\cpu\br28\asm\power\power_wakeup.h

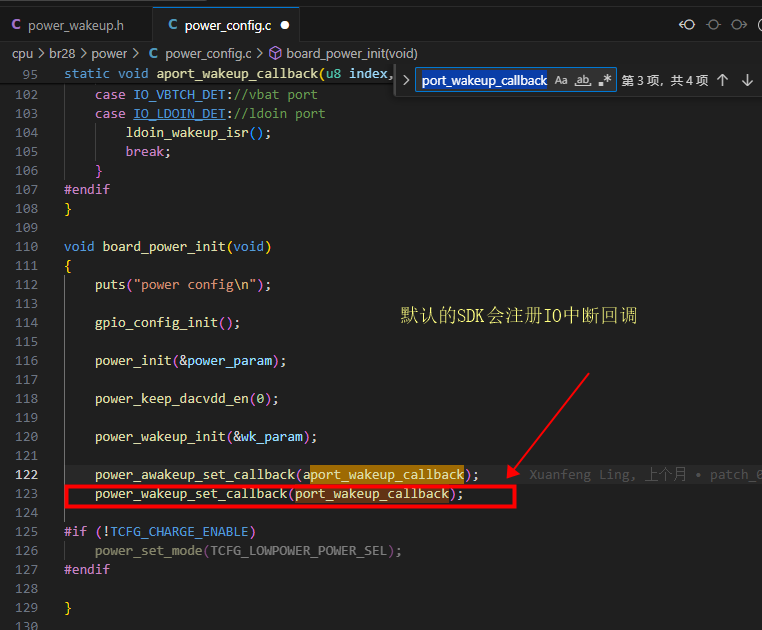

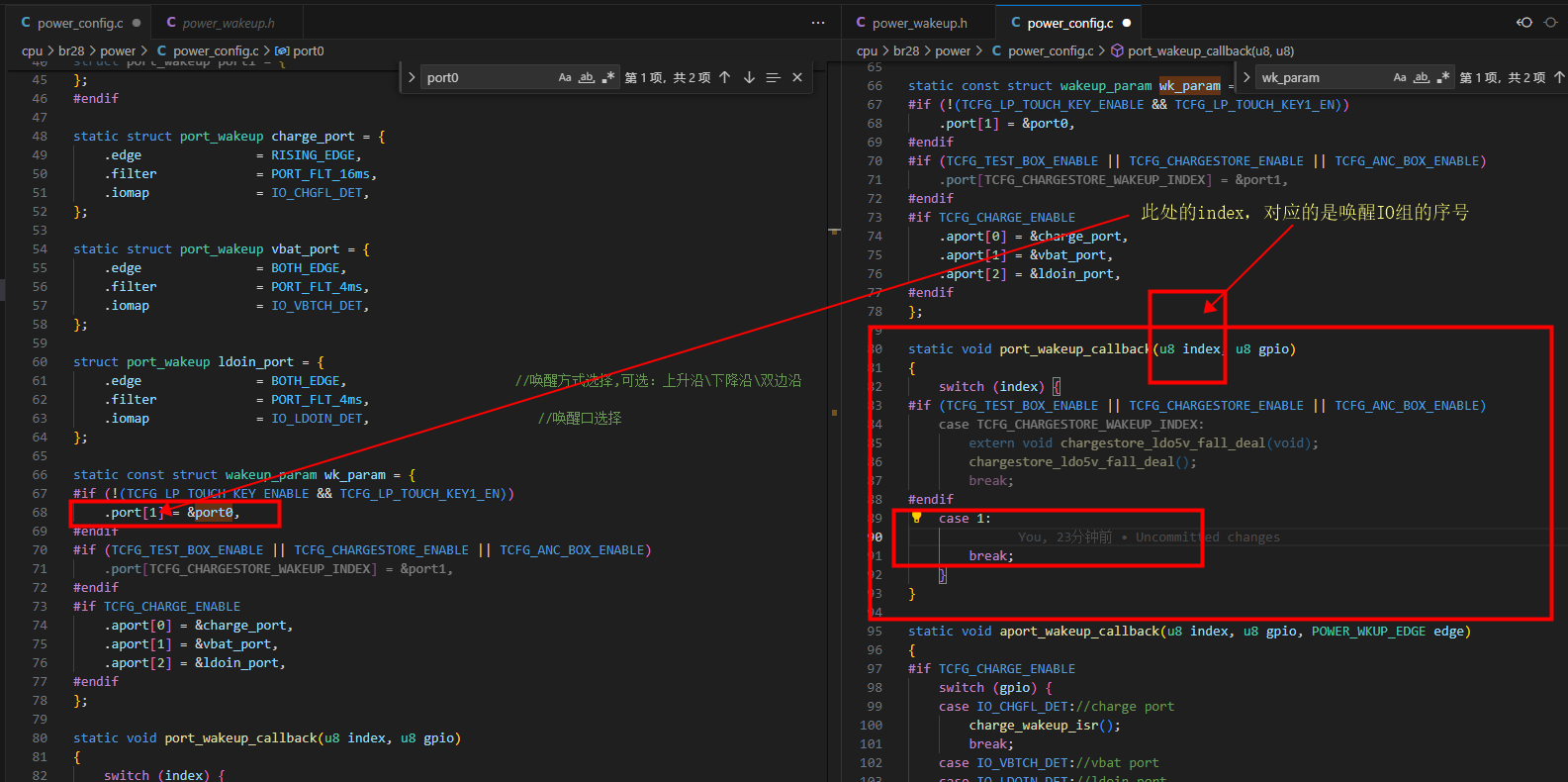

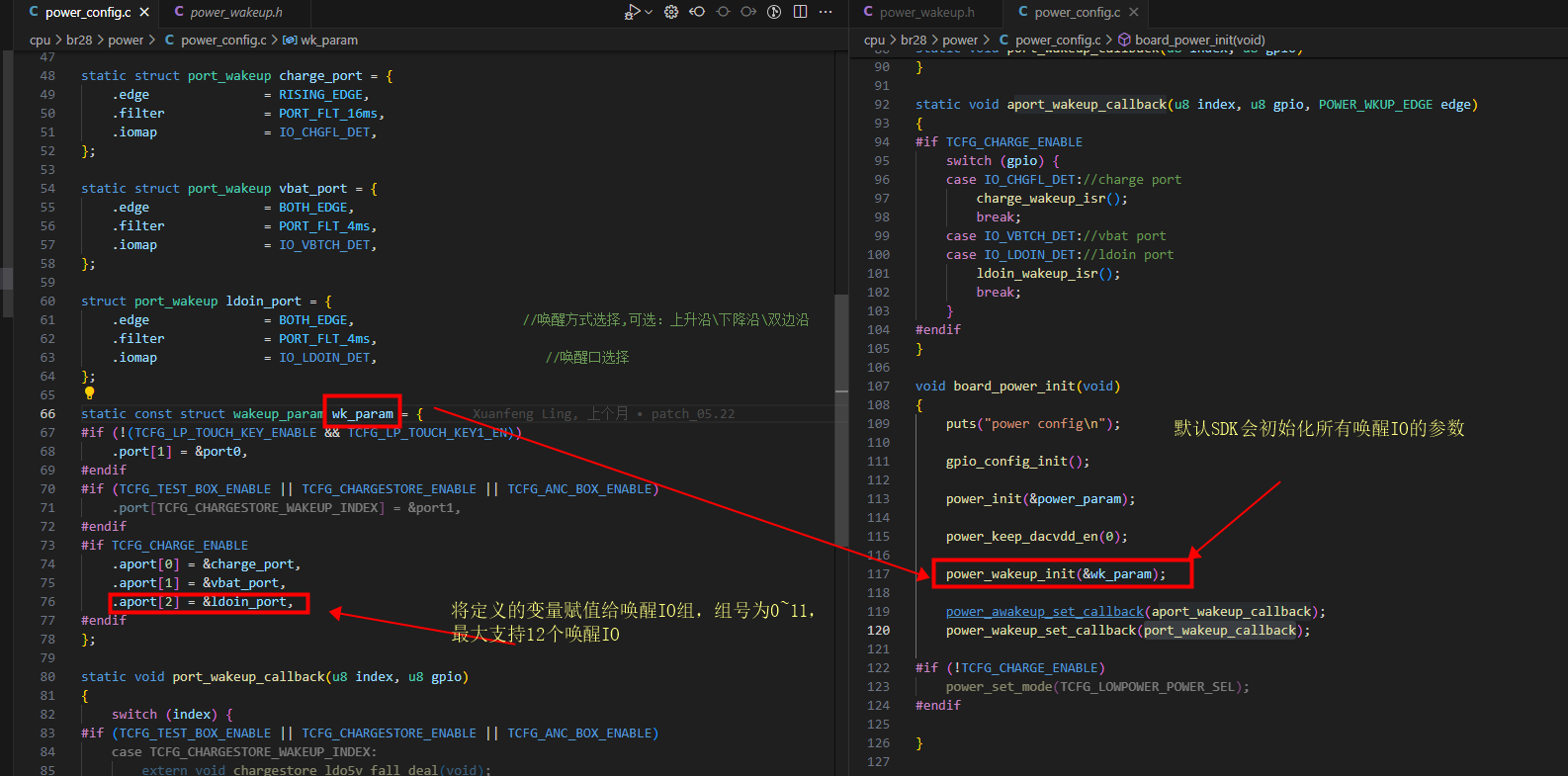

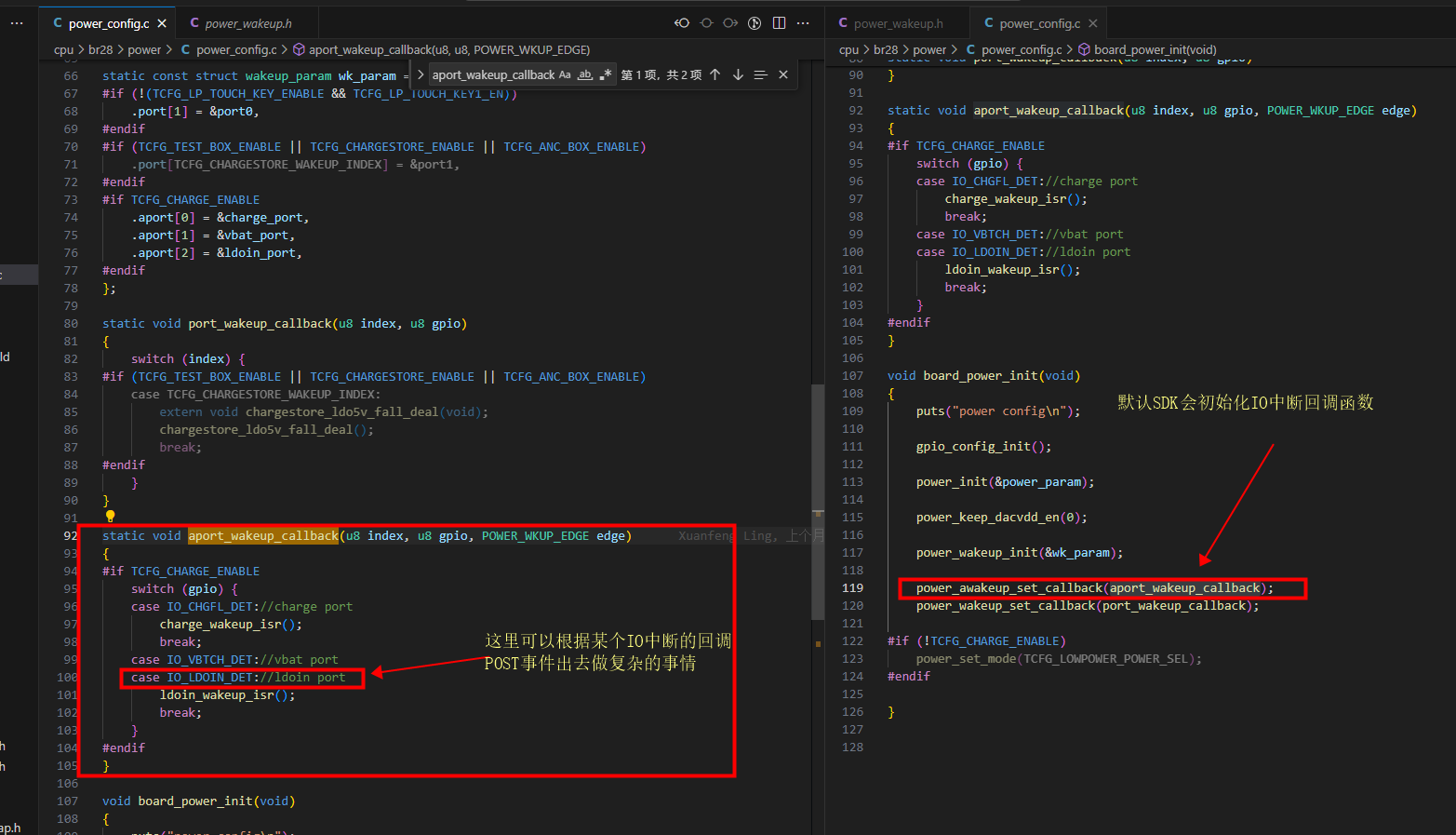

image 2. 将定义的唤醒IO参数的变量赋值给唤醒IO组，需要注意的是序号为0~11，不可重复赋值，最大支持12个唤醒IO。 image 3. 设置IO中断的回调。 image

以PB1引脚为例，简单介绍一下怎么定义数字IO中断

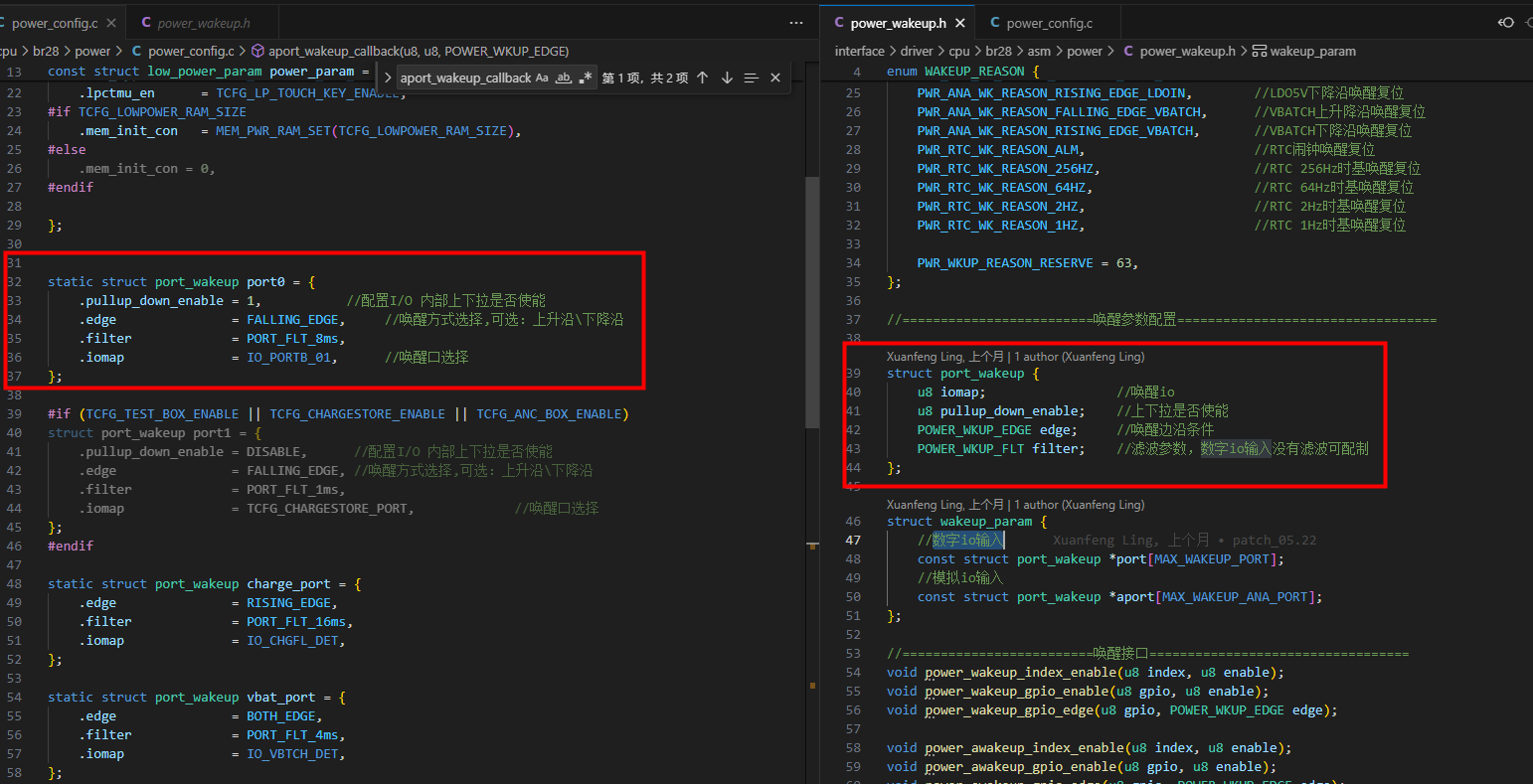

1. 先定义一个struct port_wakeup的变量，结构体成员定义请看注释interface\driver\cpu\br28\asm\power\power_wakeup.h

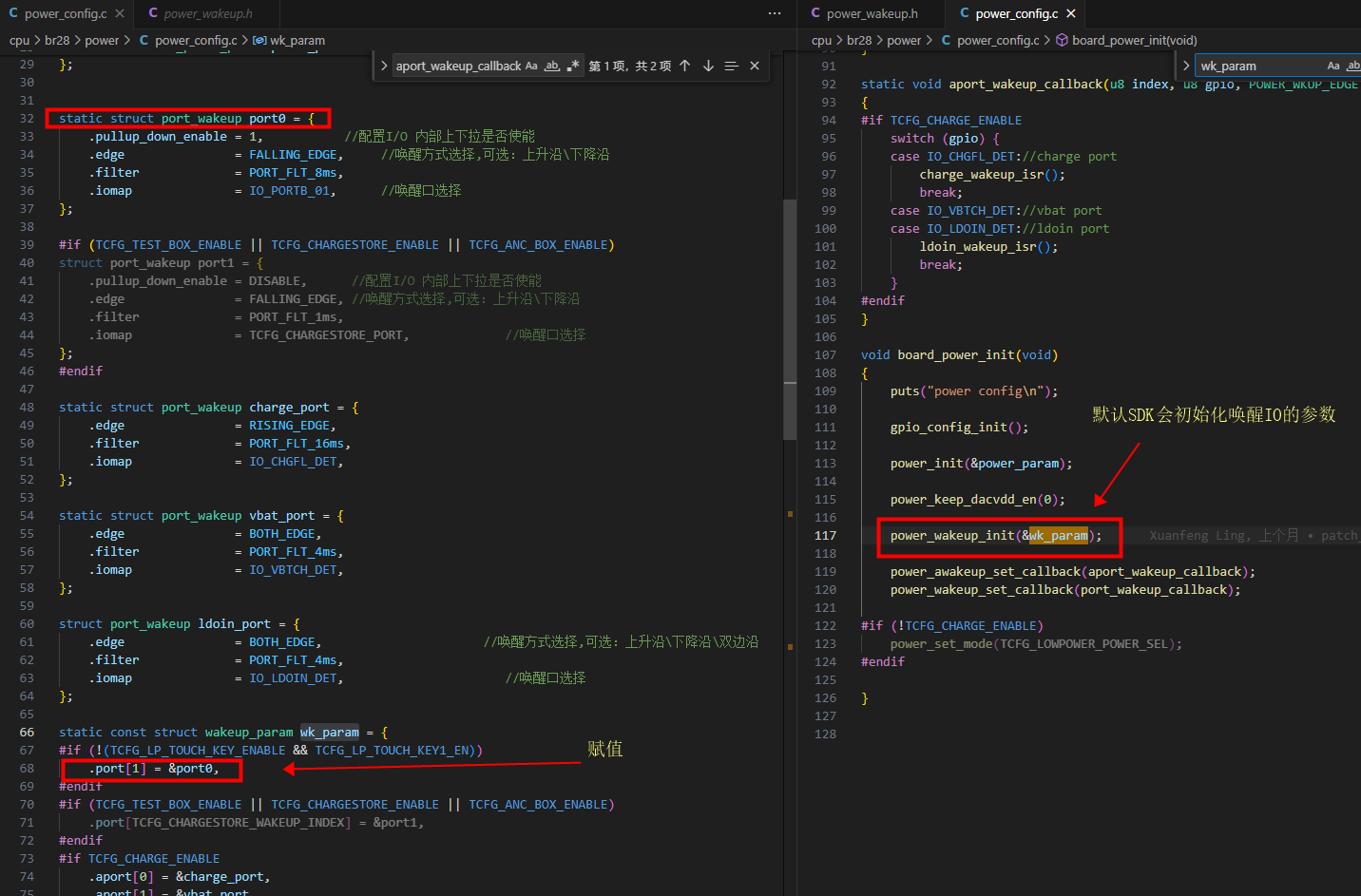

image 2. 将定义的唤醒IO参数的变量赋值给唤醒IO组，需要注意的是序号为0~11，不可重复赋值，最大支持12个唤醒IO。 image 3. 设置IO中断的回调。 imageimage

v3.0.0的可视化SDK

IO中断简介

相关文件：
interface\driver\power\power_wakeup.h
interface\driver\cpu\periph\gpio.h
v3.0.0sdk的IO中断注册方式更简洁。

如何配置一个IO中断

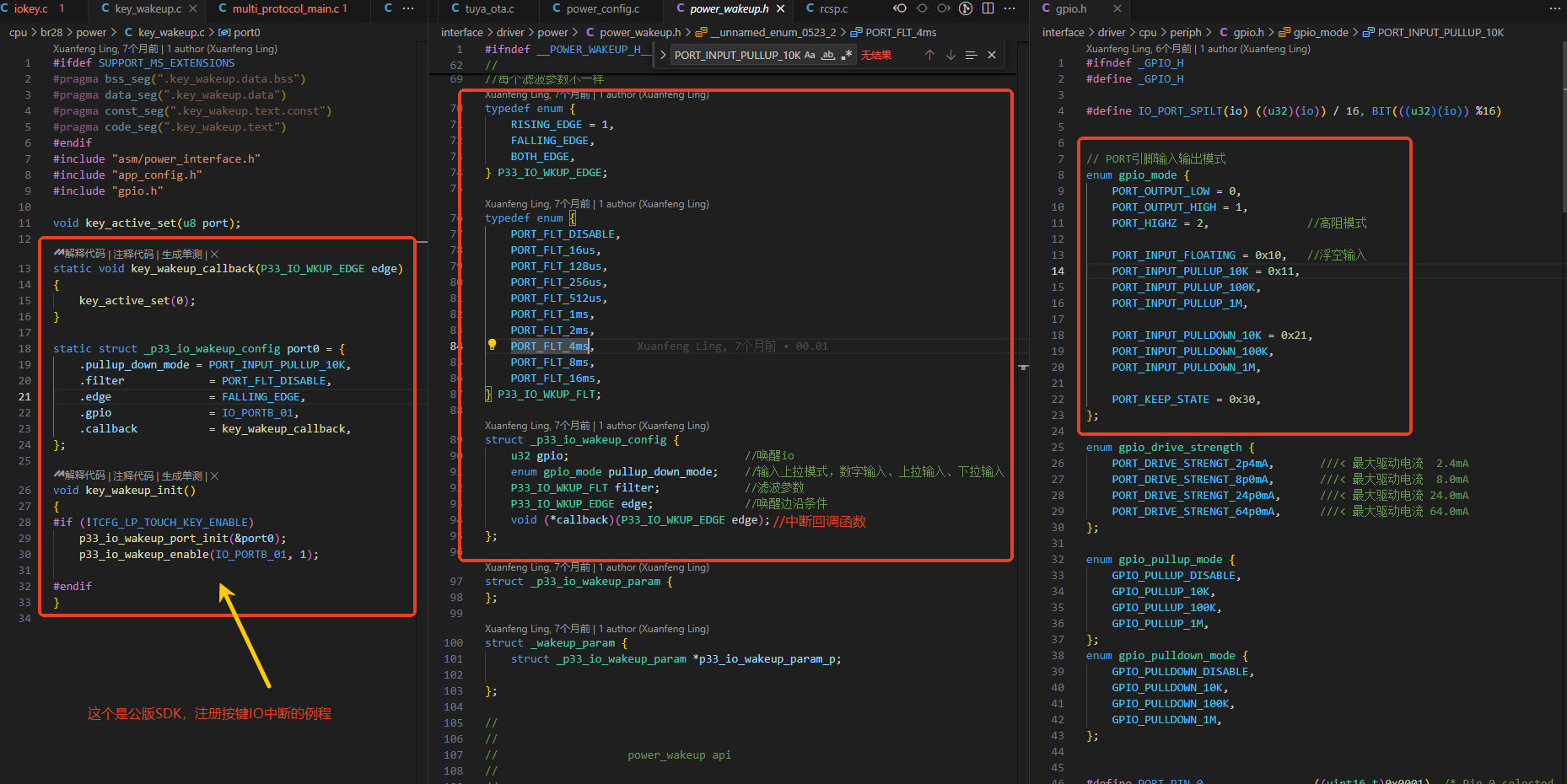

以公版SDK的按键唤醒中断注册流程为例，描述v3.0.0sdk的IO中断注册过程，如下图：
