AC112N系列-入门到进阶开发指导

📎 原始文档：https://www.kdocs.cn/l/ch1bdPNUCWEw AC112N系列-入门到进阶开发指导

文档简介

该文档主要描述 AC112N开发相关的使用说明和注意事项，收集并持续更新开发调试过程中的相关疑问和解答，对SDK介绍文档做一个补充说明，为用户进行二次开发提供参考。
AC112N-SDK项目帮助文档在杰理开发者平台(JL DP)'帮助'处进入，如本文档有与后续帮助文档或工具注释说明冲突，以后者为标准。

第1章入门指南

1.1 杰理开发资料获取介绍

1.1.1 软件SDK开发包获取

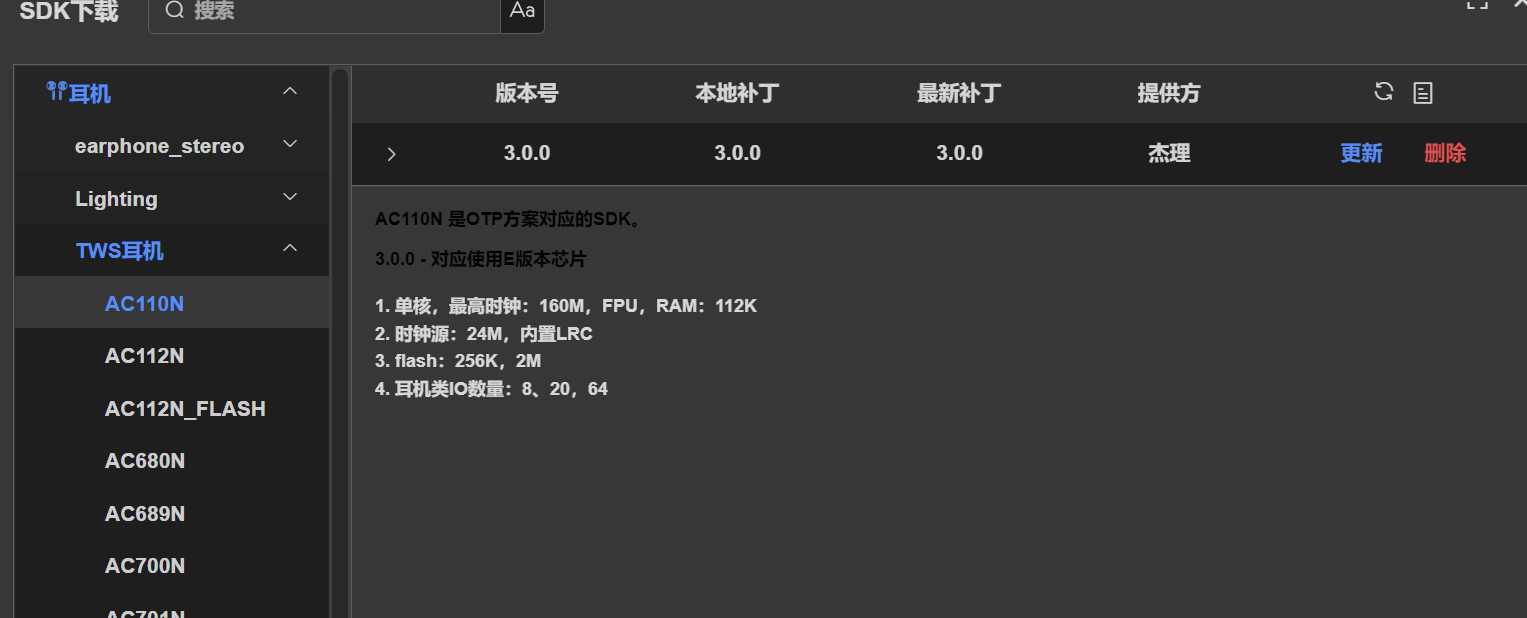

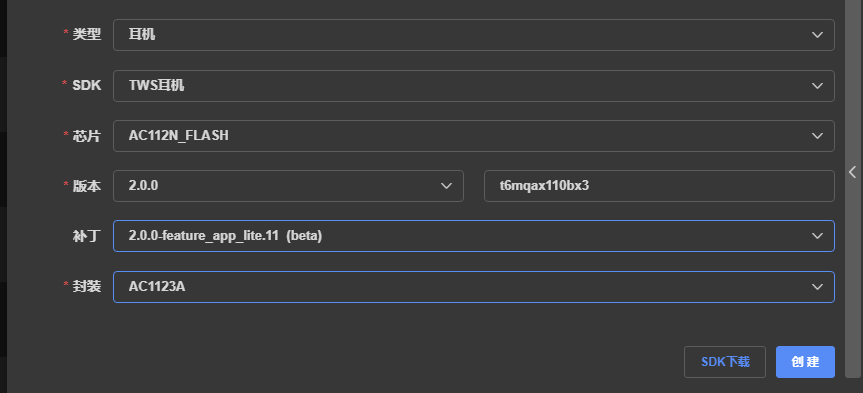

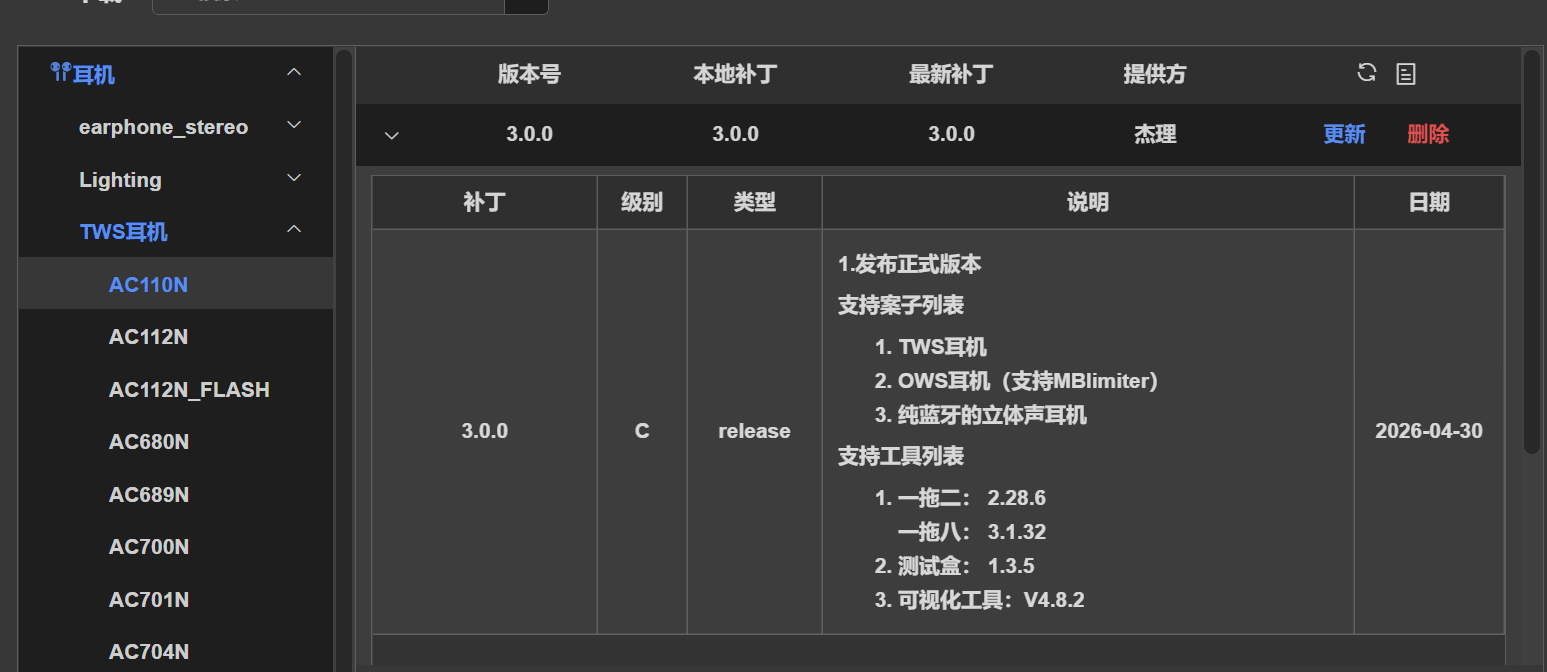

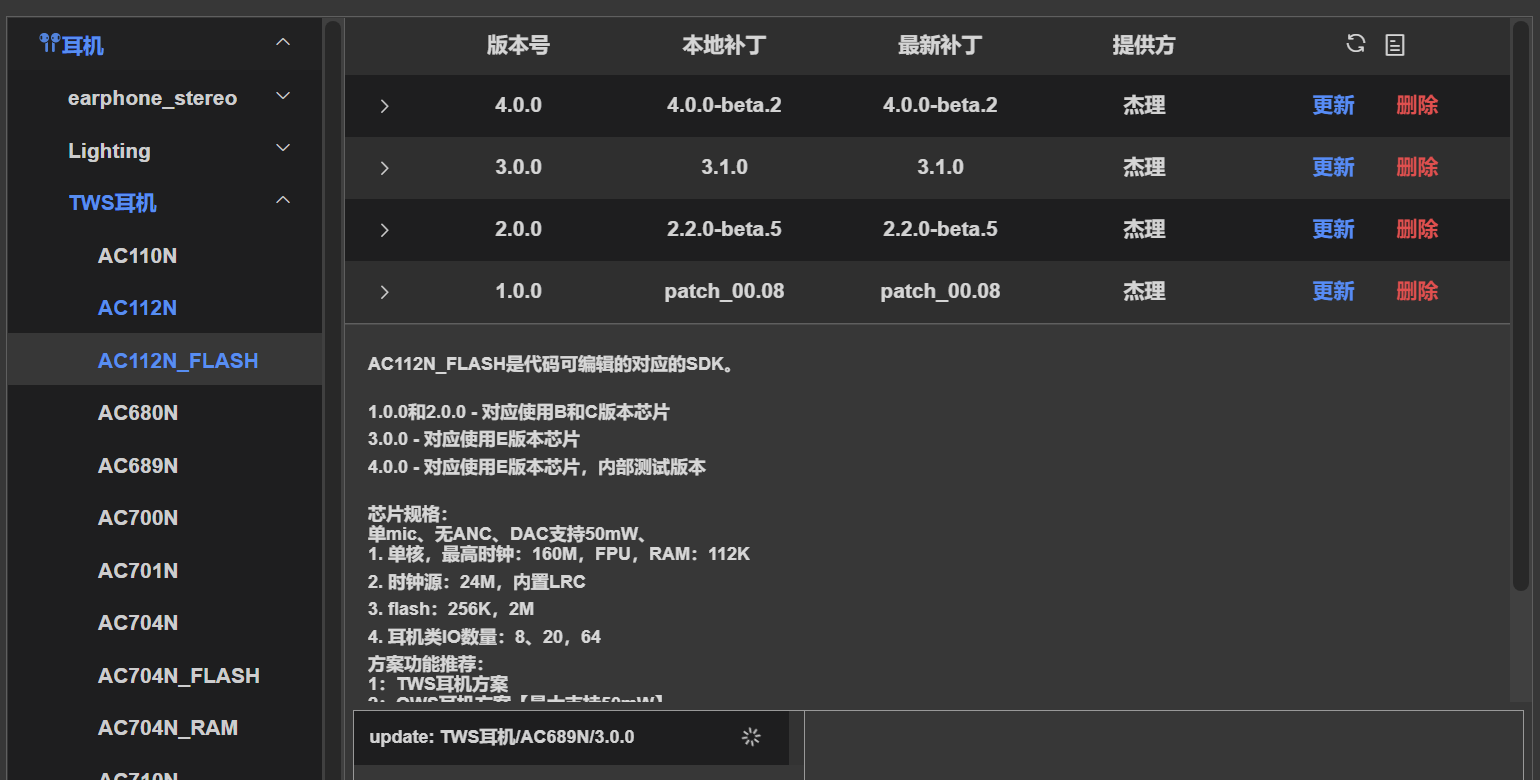

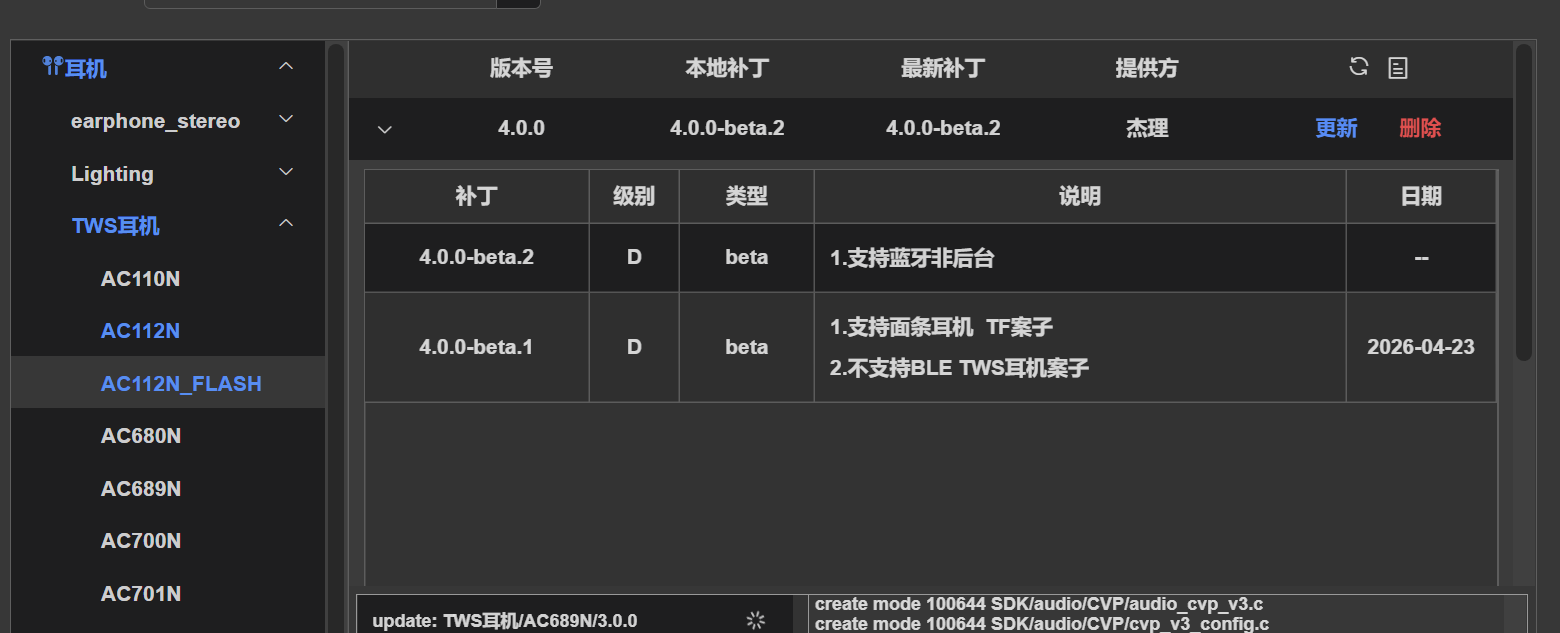

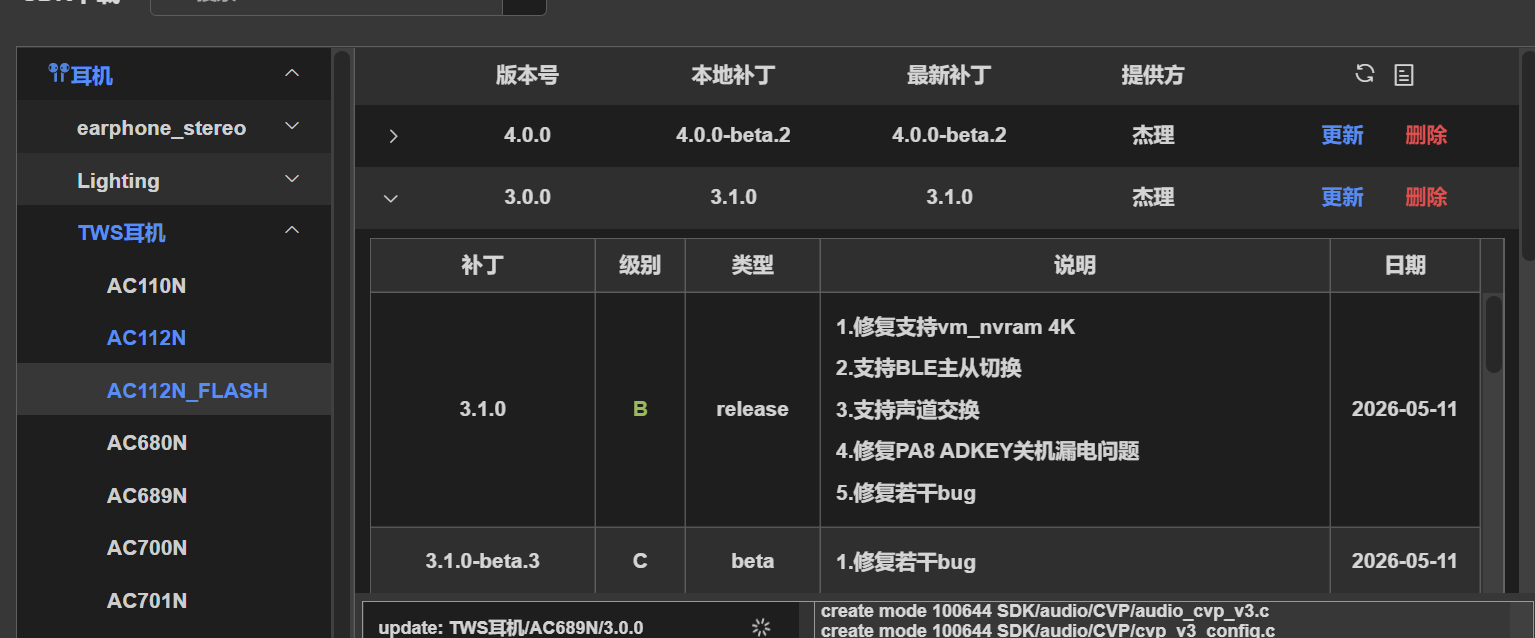

杰理可视化工具-JLStudio上直接获取，若无相应权限，请连续代理或者杰理助理，目前，AC112的芯片版本都是使用下图对应的SDK，带FALSH的芯片，开发时请使用AC112N_FLASH进行开发

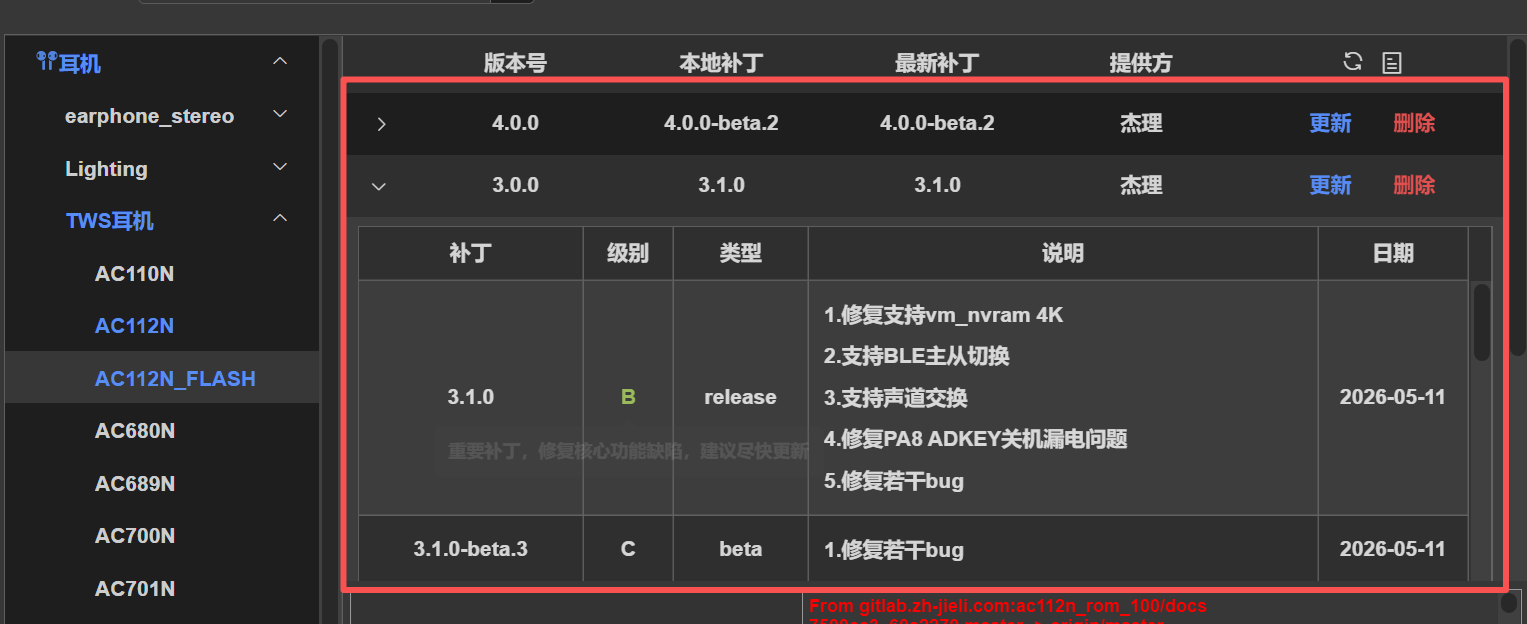

目前已释放正式版SDK，普通TWS耳机请用正式版或其之后的补丁开发

1.1.2 110版本获取

杰理可视化工具-JLStudio上直接获取，若无相应权限，请连续代理或者杰理助理

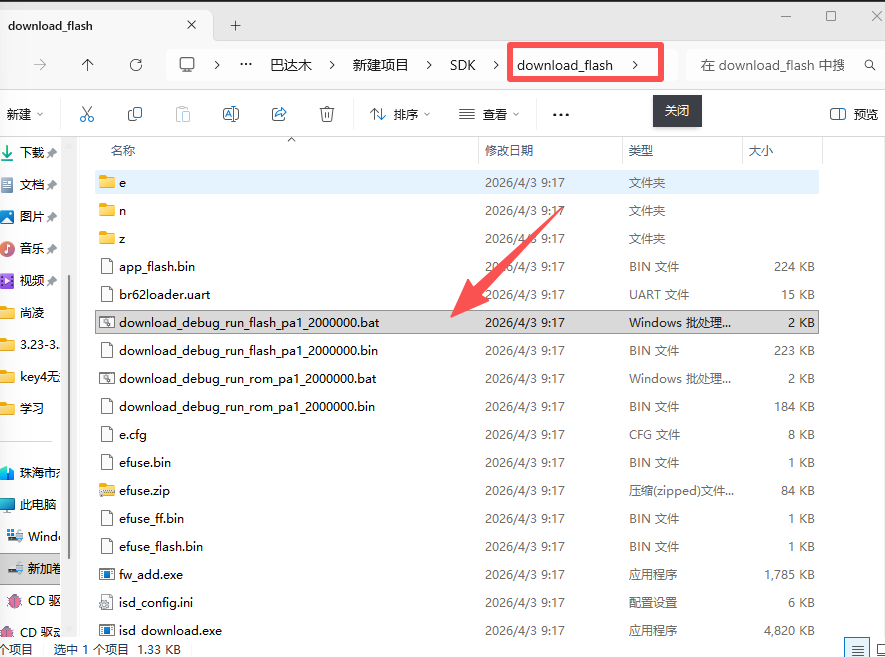

烧录测试讲解：
download_debug_run_flash_pa1_2000000.bat，不用来做功能调试，只用来做"异常调试"，不能用于生产.
download_debug_run_rom_pa1_2000000.bat，可以用于功能测试验证。

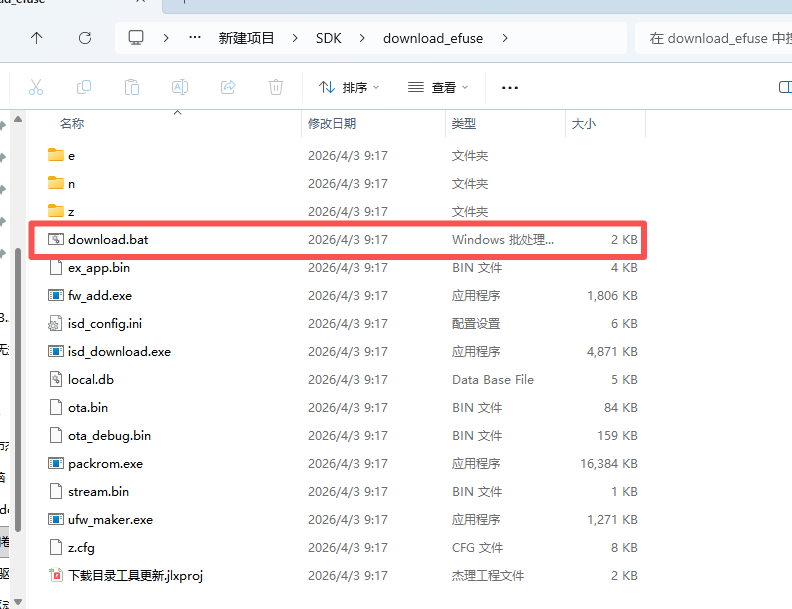

download_efuse只可以烧录一次。

总结：功能测试验证用 run_rom，异常调试用run_flash，生产用download_efuse.

1.1.3 重写蓝牙名

注意要擦一下VM

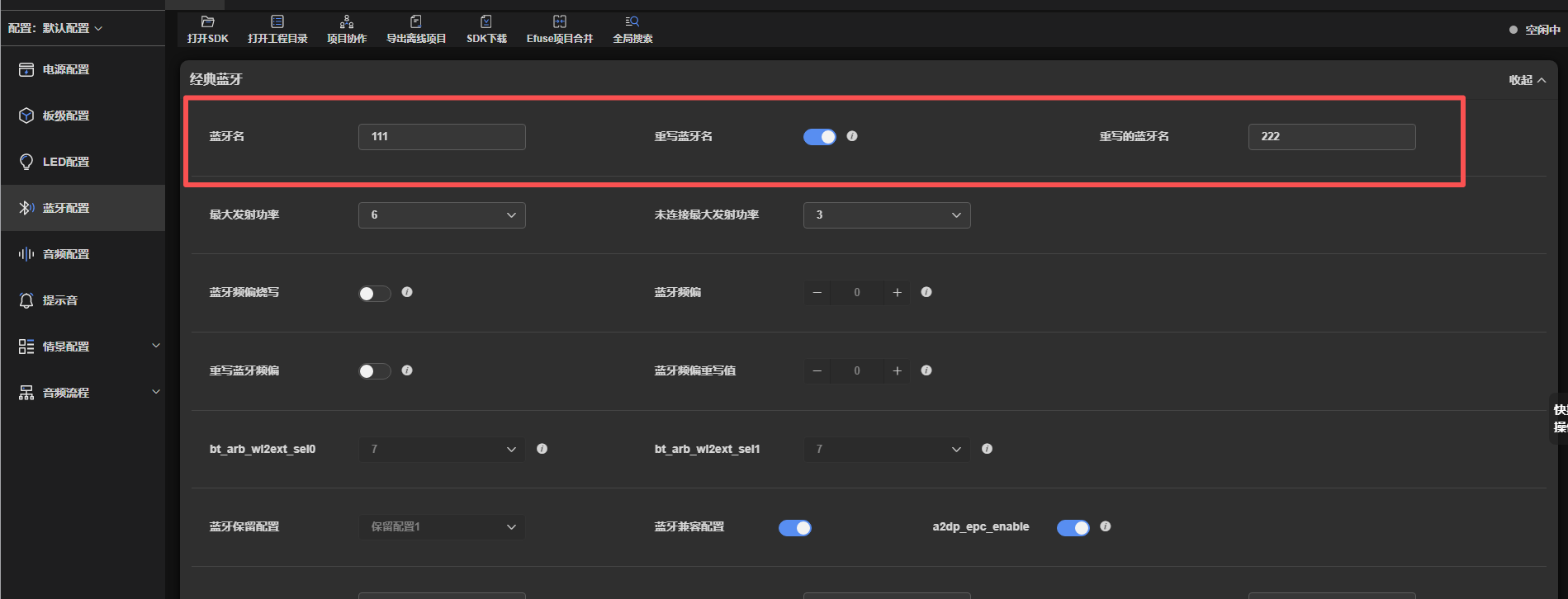

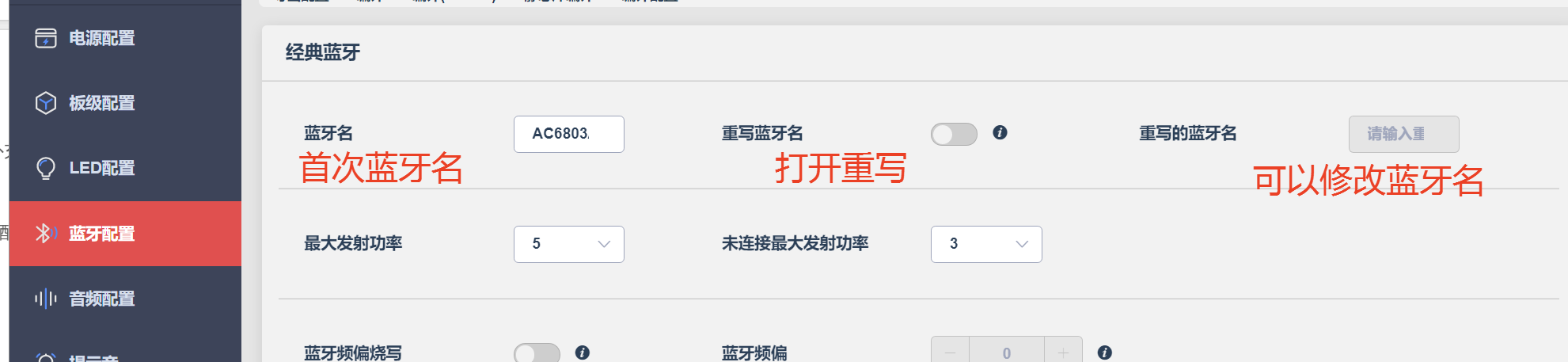

首次重写蓝牙名：

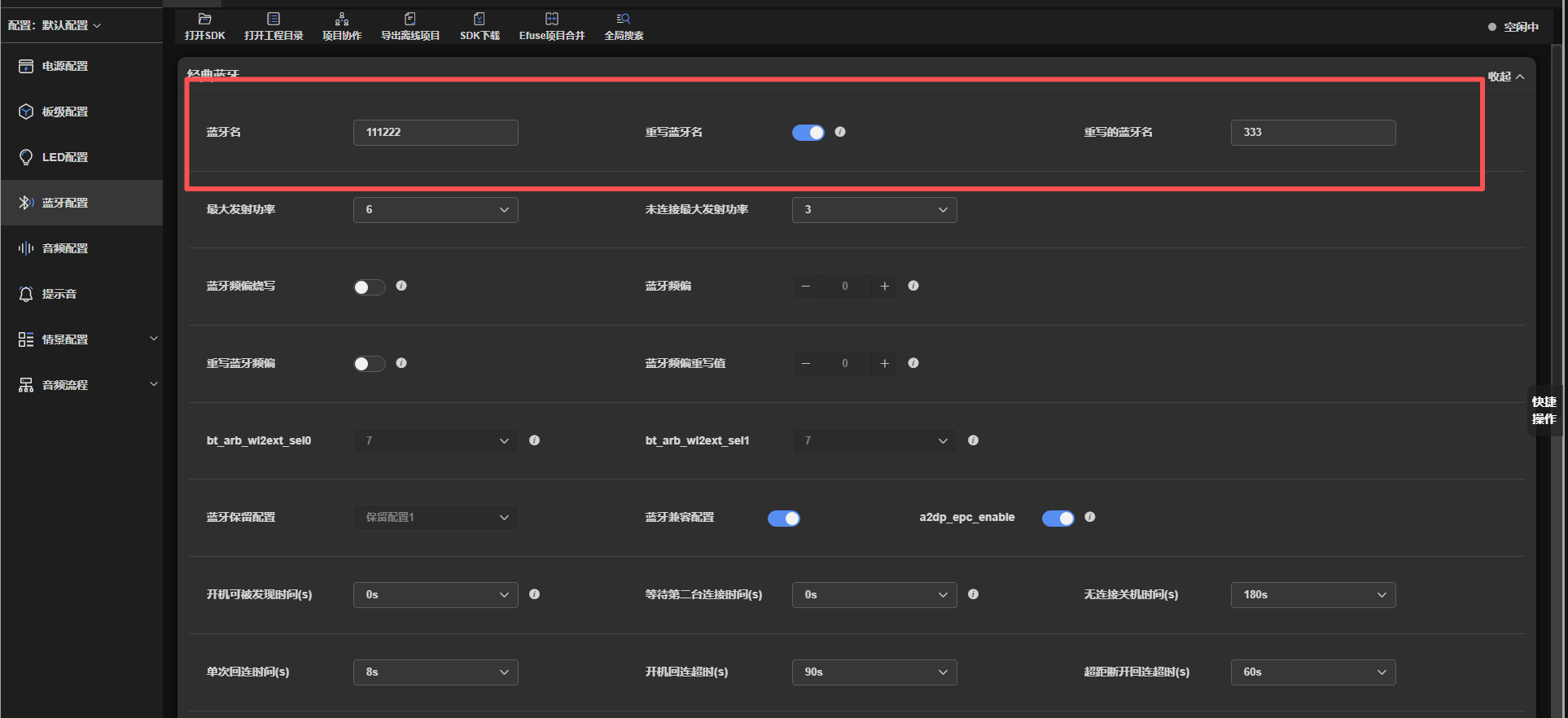

多次重写蓝牙名，需要把之前的蓝牙名也加到蓝牙名的后面：

1.2 软件开发环境搭建

杰理WINDOWS环境安装及其他事项.otl

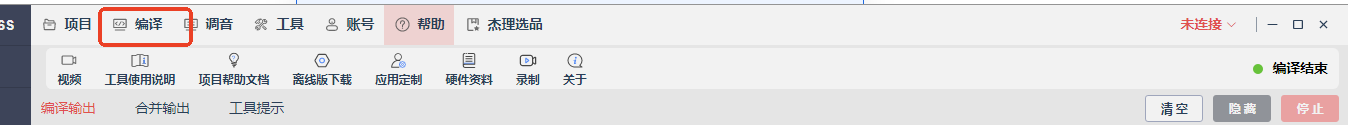

同其它系列，有编译链后工具上直接点击编译即可

1.3 硬件开发板/demo板使用介绍

1.3.2 烧录

同704N芯片一样，强升工具需要开虚拟串口在可以下载进去设备，不同于704的是，空片可以直接虚拟串口升级；需要注意，调试前还是要用烧写器过一下，确保下烧写配置符合样机情况

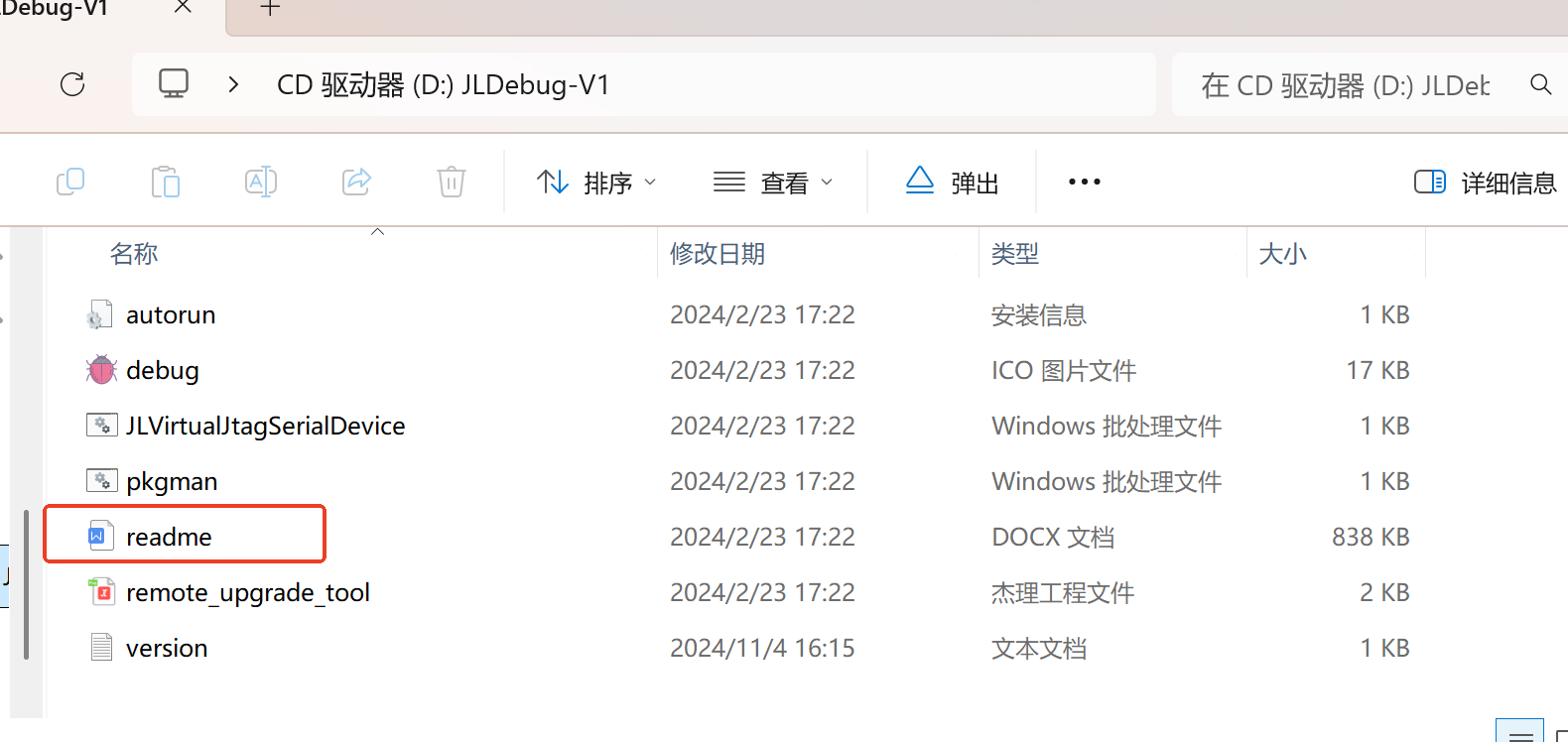

B、虚拟串口的配置，将强升工具的拨码，配置成2、7后，插入电脑，电脑会弹出盘符，按文档配置即可

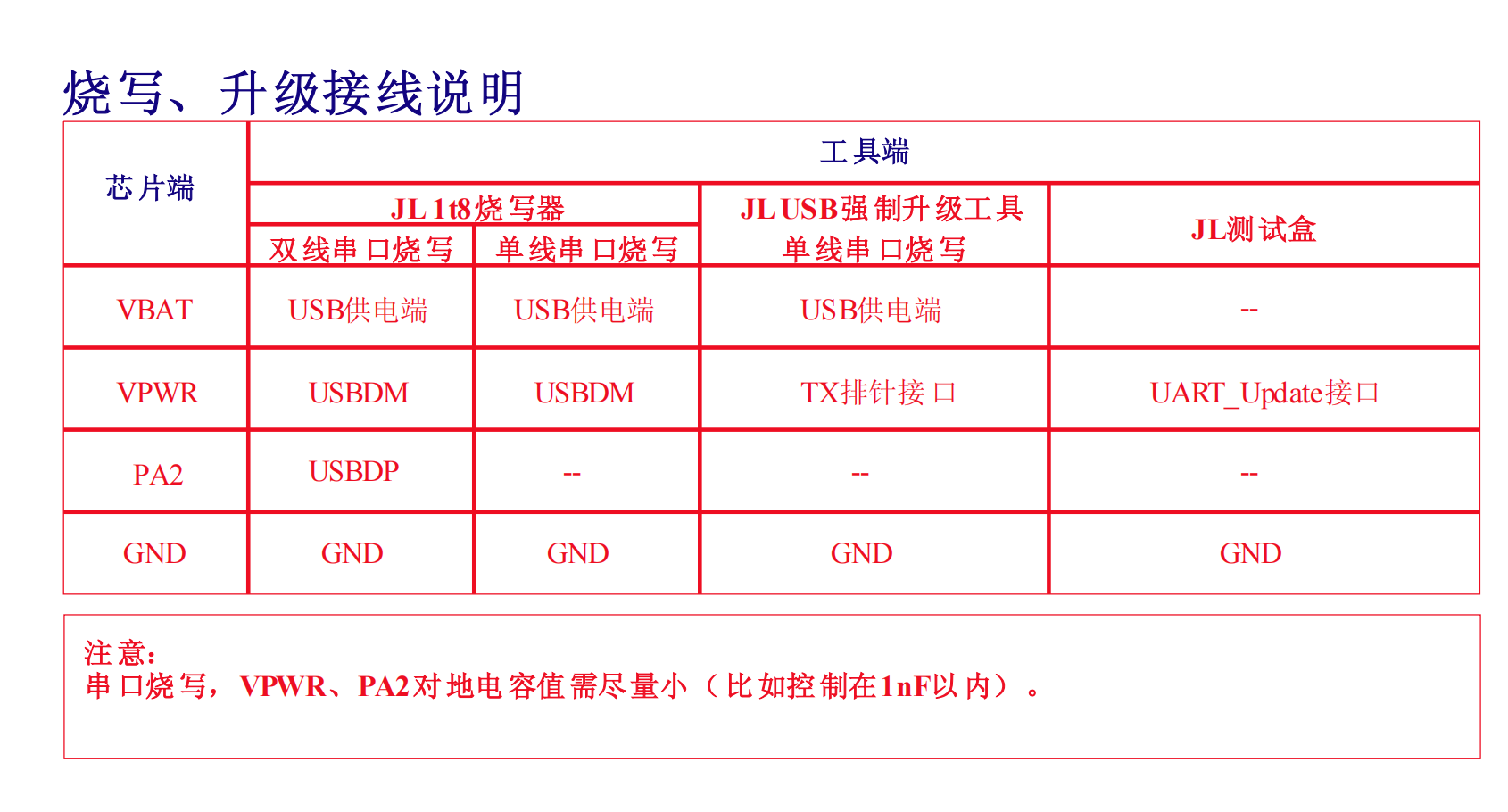

C、将设备接好线，如下图接线方式，目前仅支持下图三种下载方式，FLASH够大也可以用测试盒空中升级

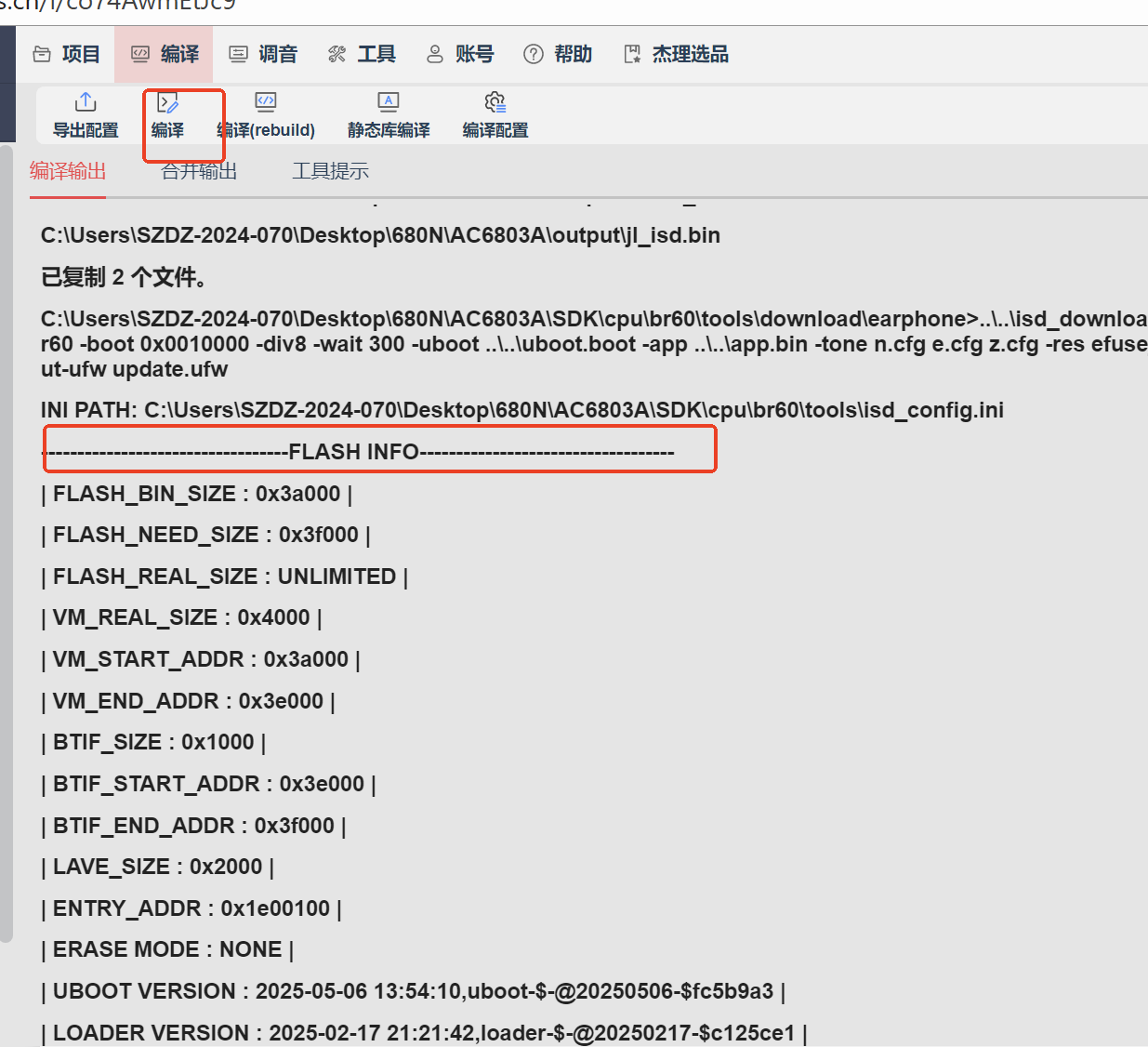

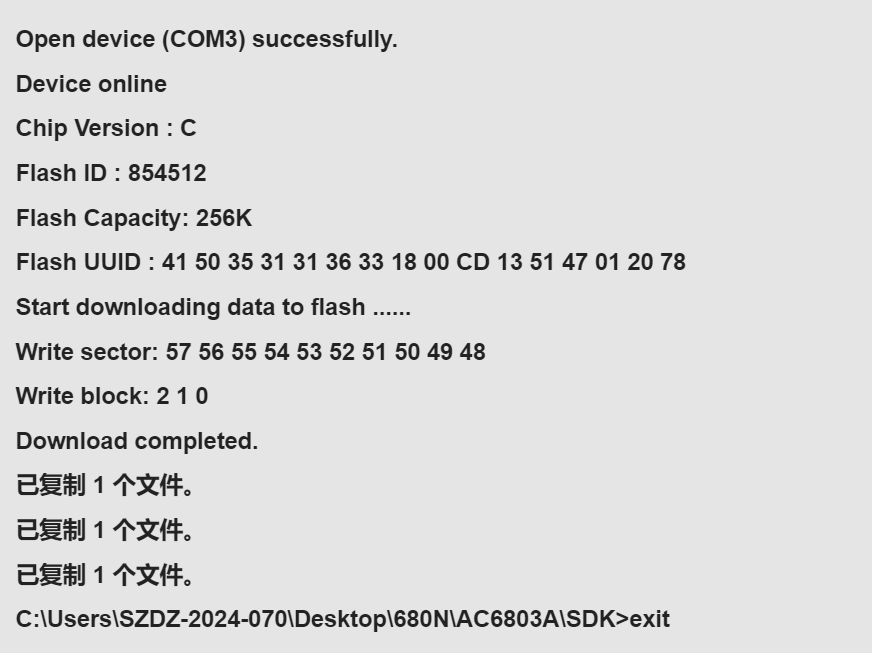

D、点击编译，设备在线的时候即可下载
补充：使用强升工具升级时，请确保接线无误，虚拟串口在线，且强升工具电压拨到5V！

第2章硬件调试

2.4 静电认证测试

1）静电的解释
静电介绍.otl
2）静电测试及整改方法
静电测试及整改方法-20220706.pdf

第3章声学相关开发

3.1 在线调音

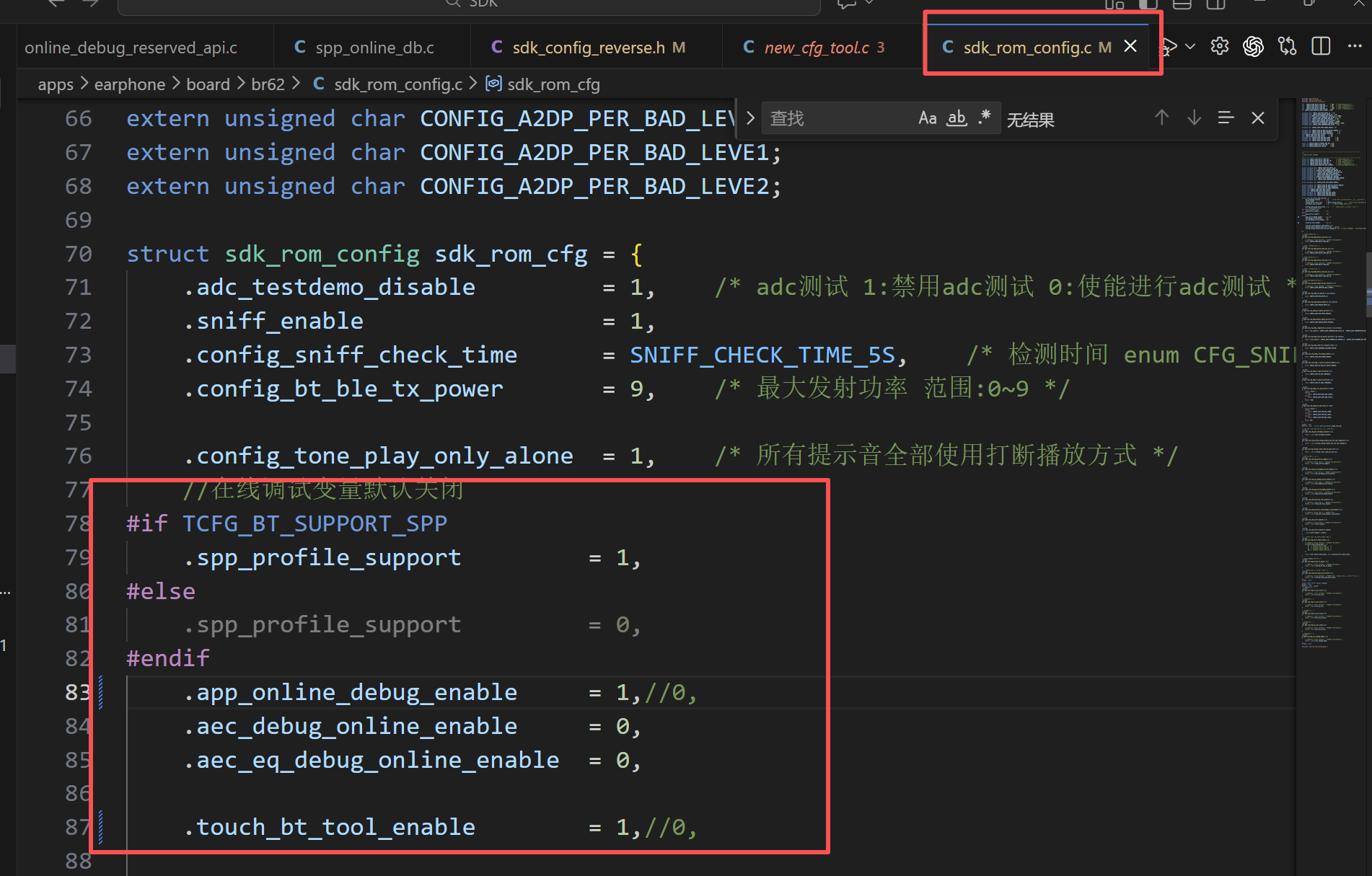

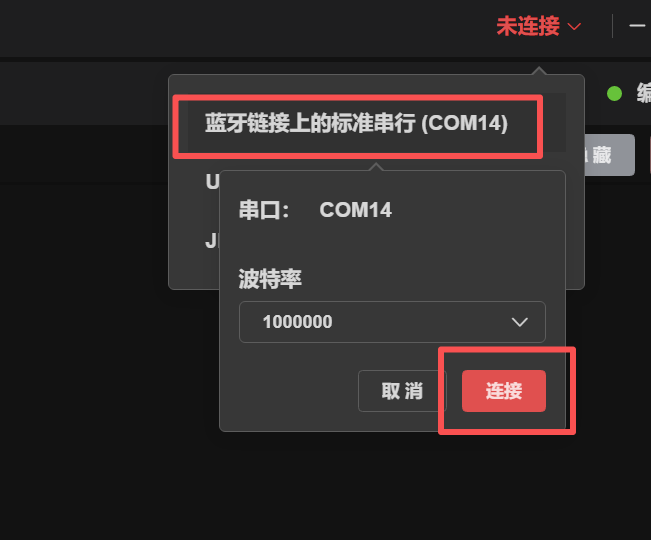

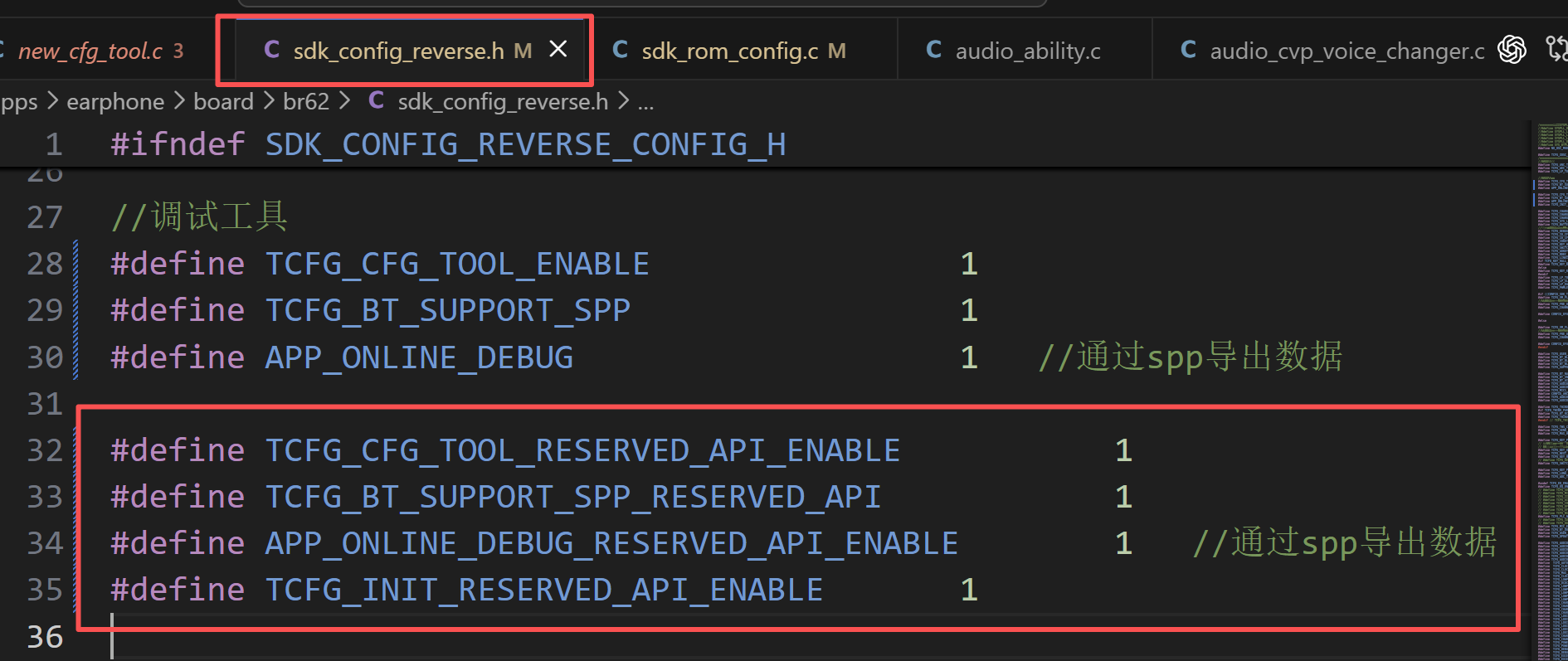

程序配置 B、烧录好对应程序后，电脑连接上蓝牙、找到对应的端口，然后可视化工具点击连接即可

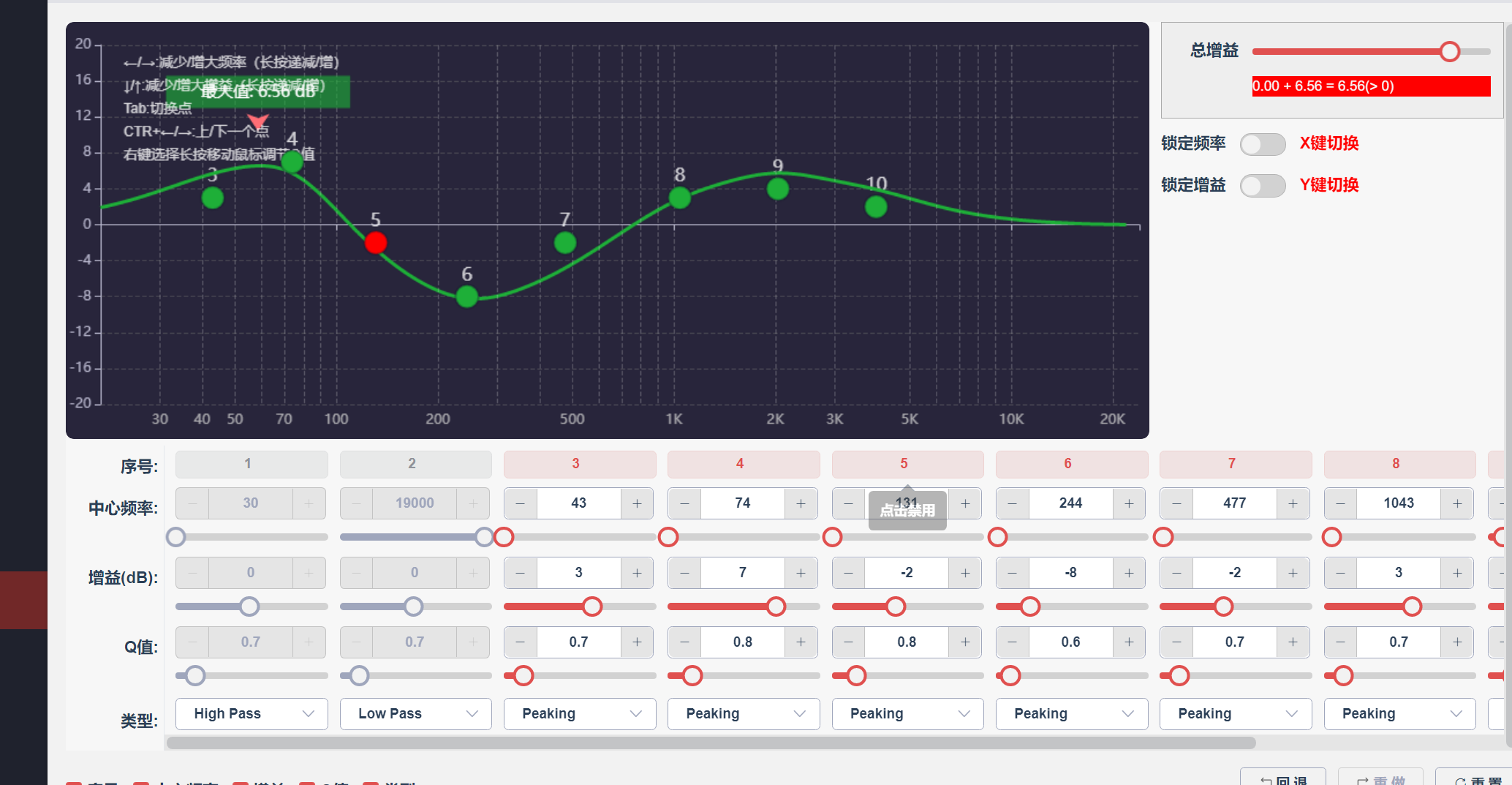

备注：1.0.0的EQ类型不可更改，2.0.0的EQ全精度开放

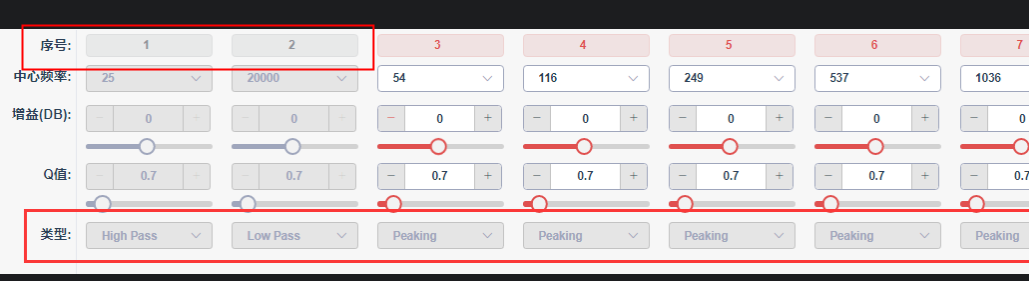

1.0.0蓝牙音乐EQ类型不可修改，序号1和序号2已经在EQ曲线首尾固定好类型，需要使用点序号使能使用即可
2.0.0支持全精度EQ

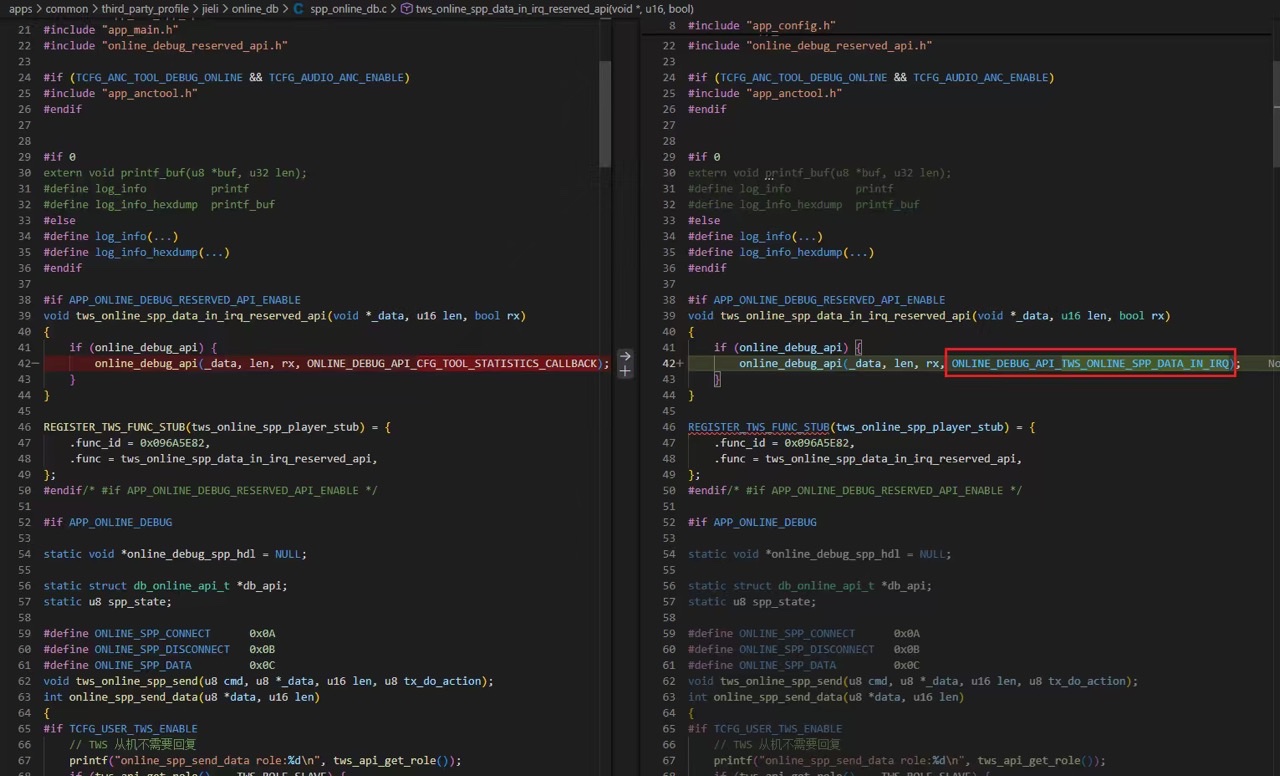

备注：若TWS连接后，在线调音失败，请按下图修改

第4章 SDK开发说明

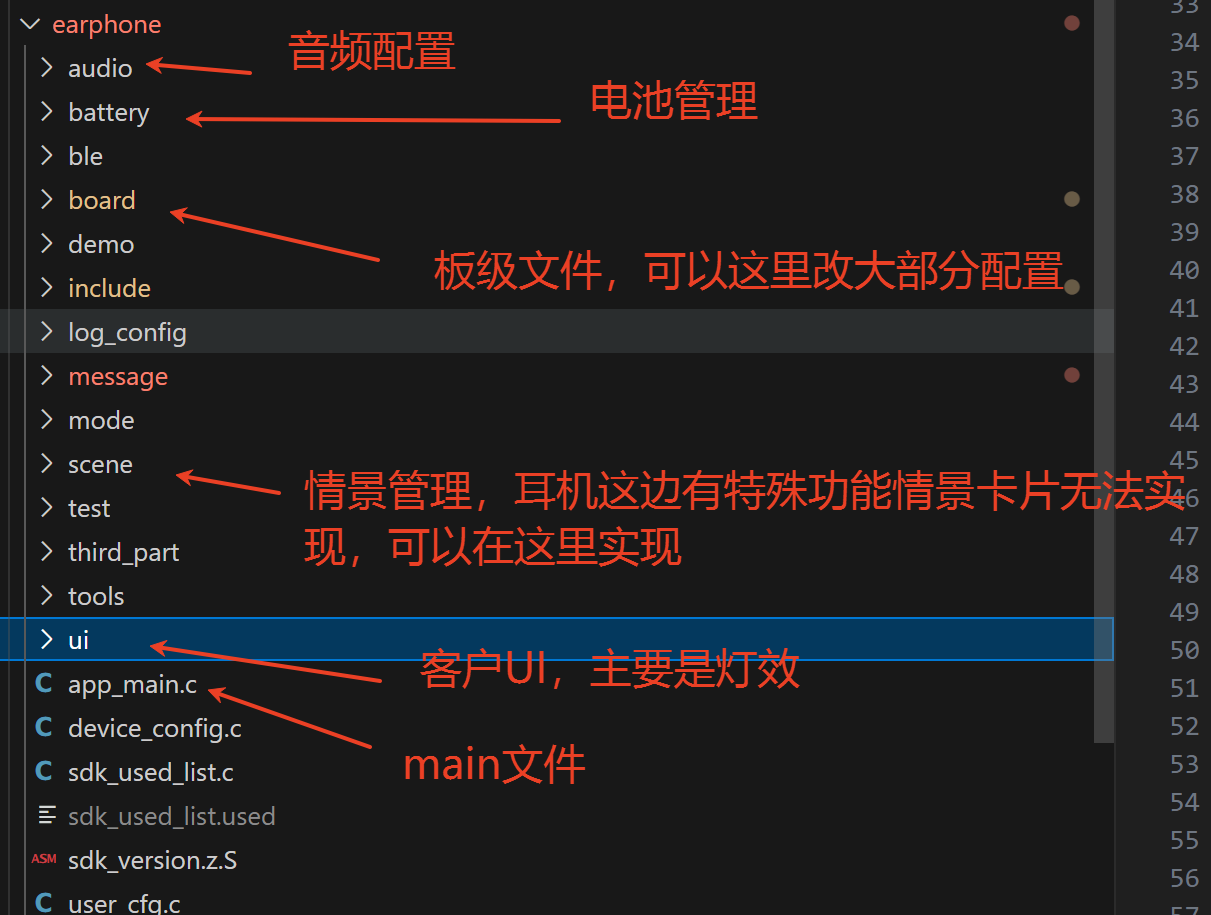

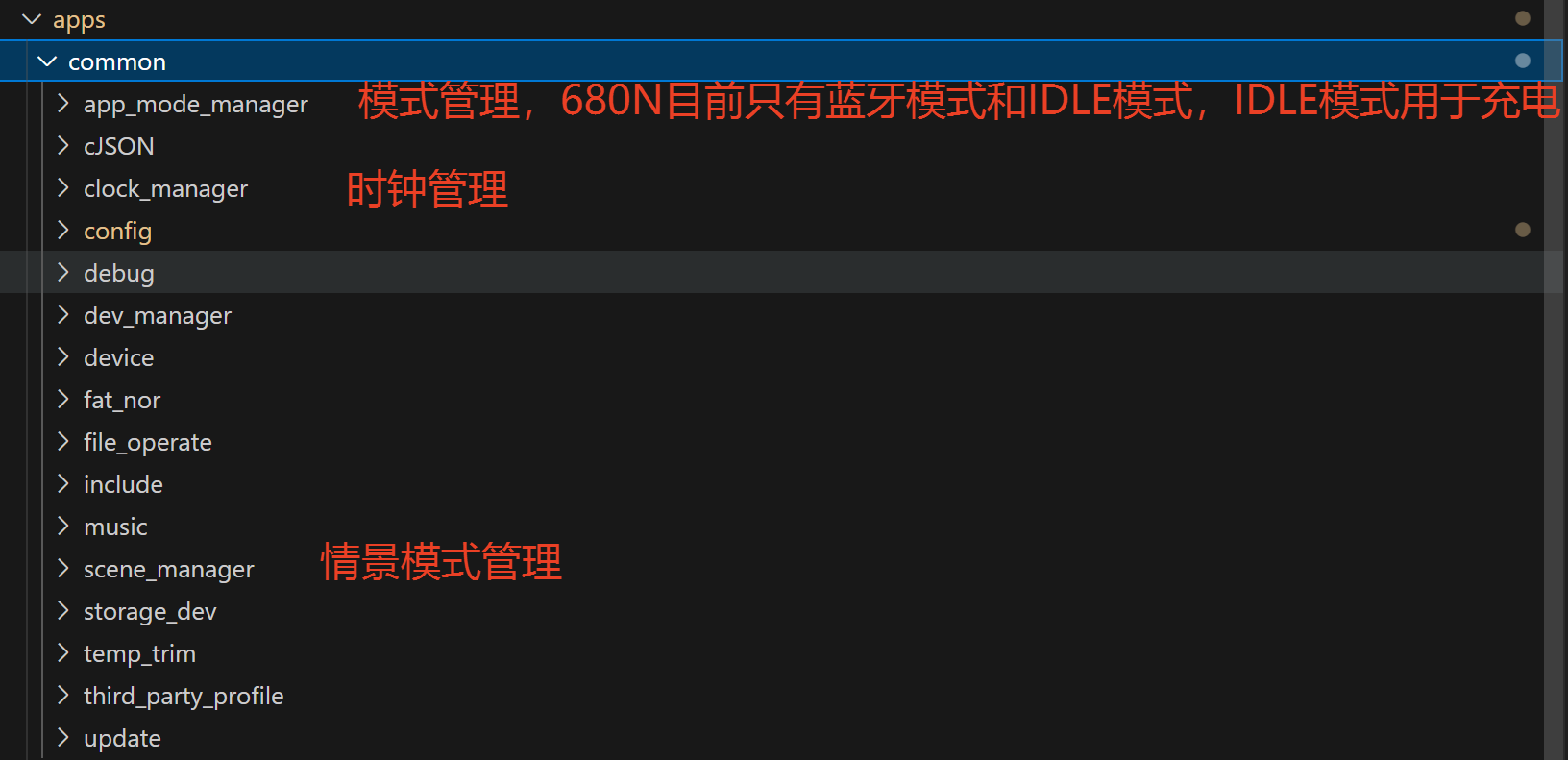

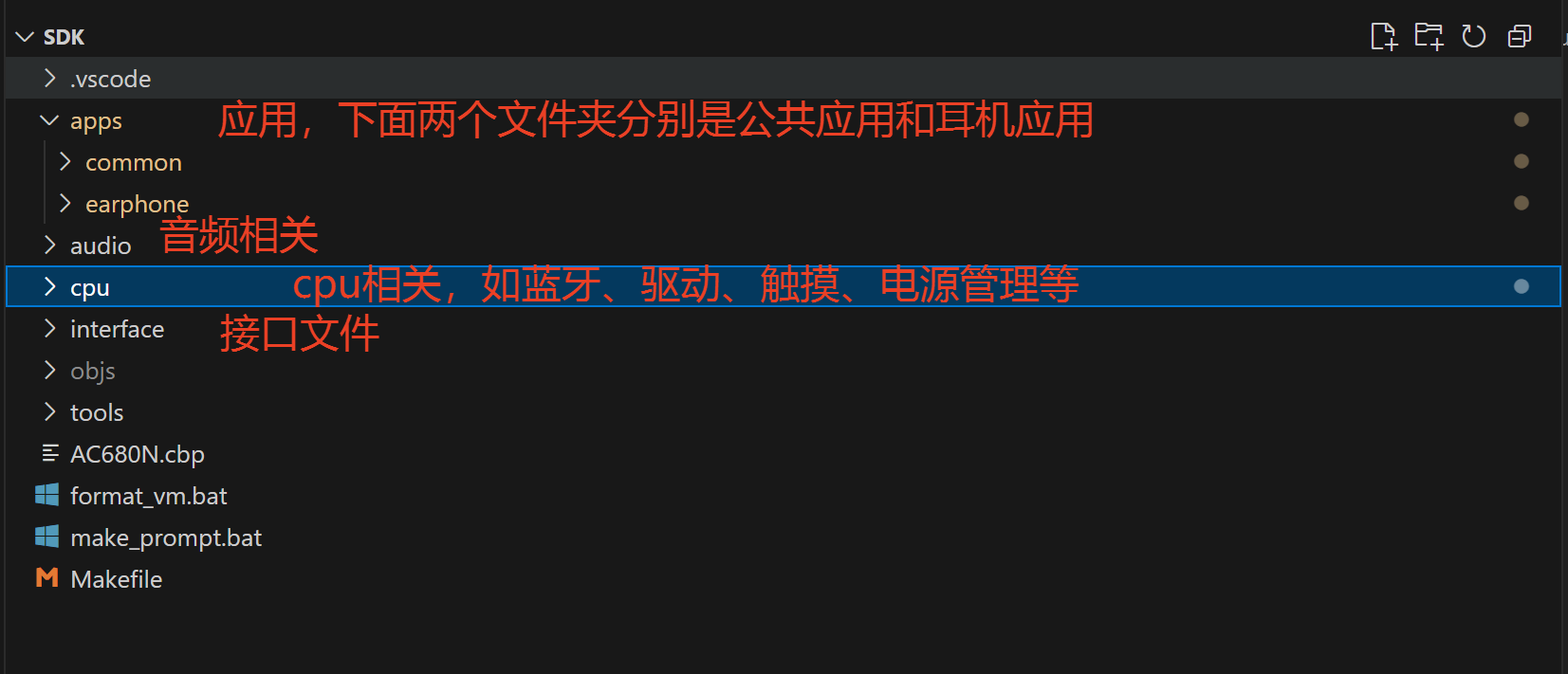

4.1 SDK架构说明

4.1.4可视化工具和代码的映射关系

备注：112N这里与其它系列有所区别

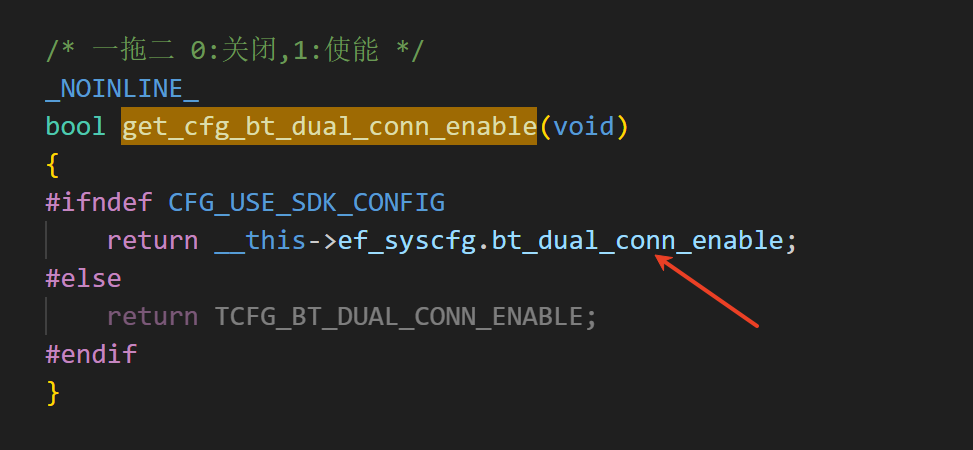

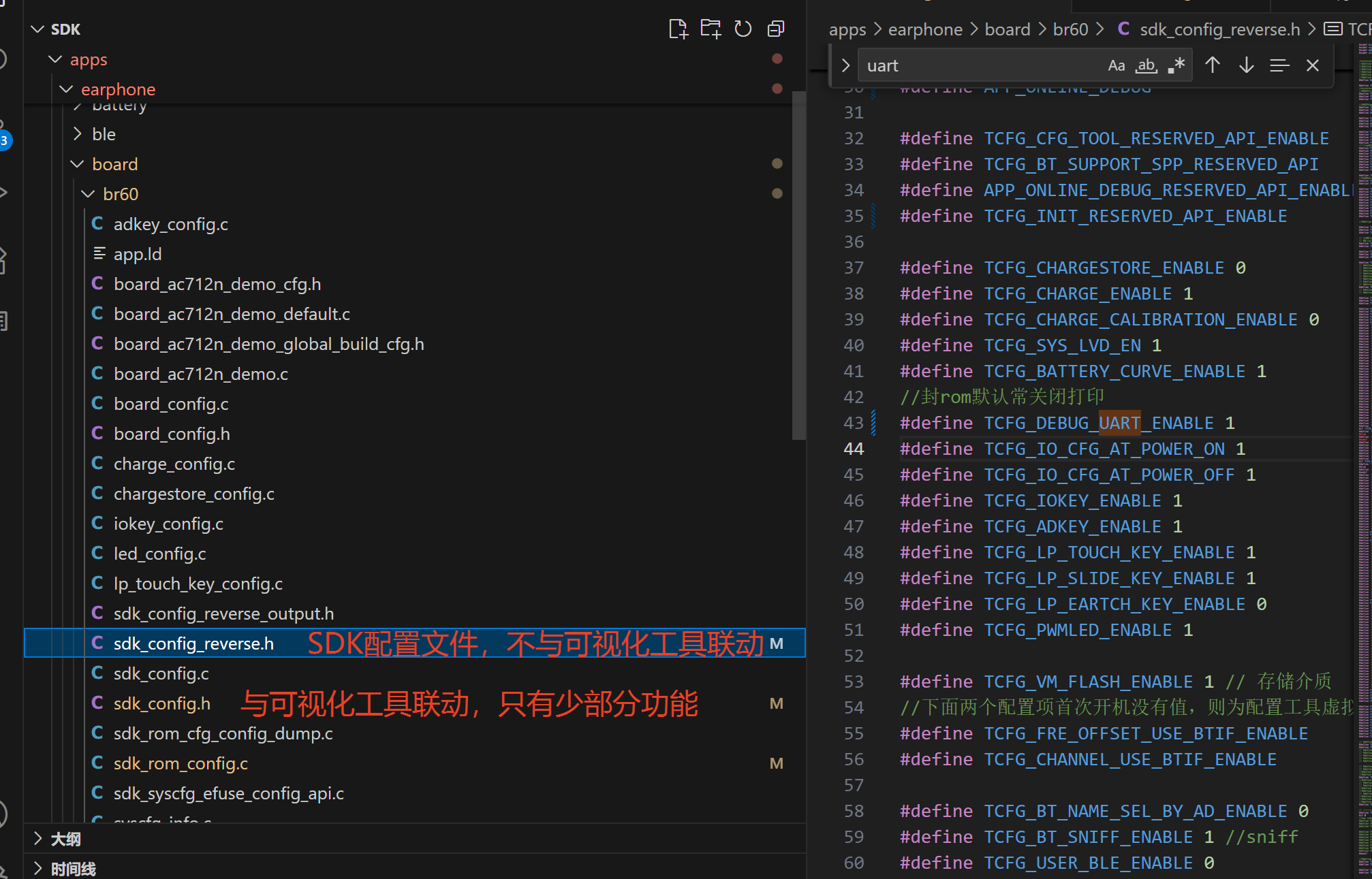

可视化工具，修改相关配置，并不会影响实际代码占用flash量的大小，而是只修改了efuse_flash.bin部分bit的内容，代码通过get_cfg_xx相关函数获取到对应的配置，进而执行相关的代码，如下是一拖二获取配置的接口

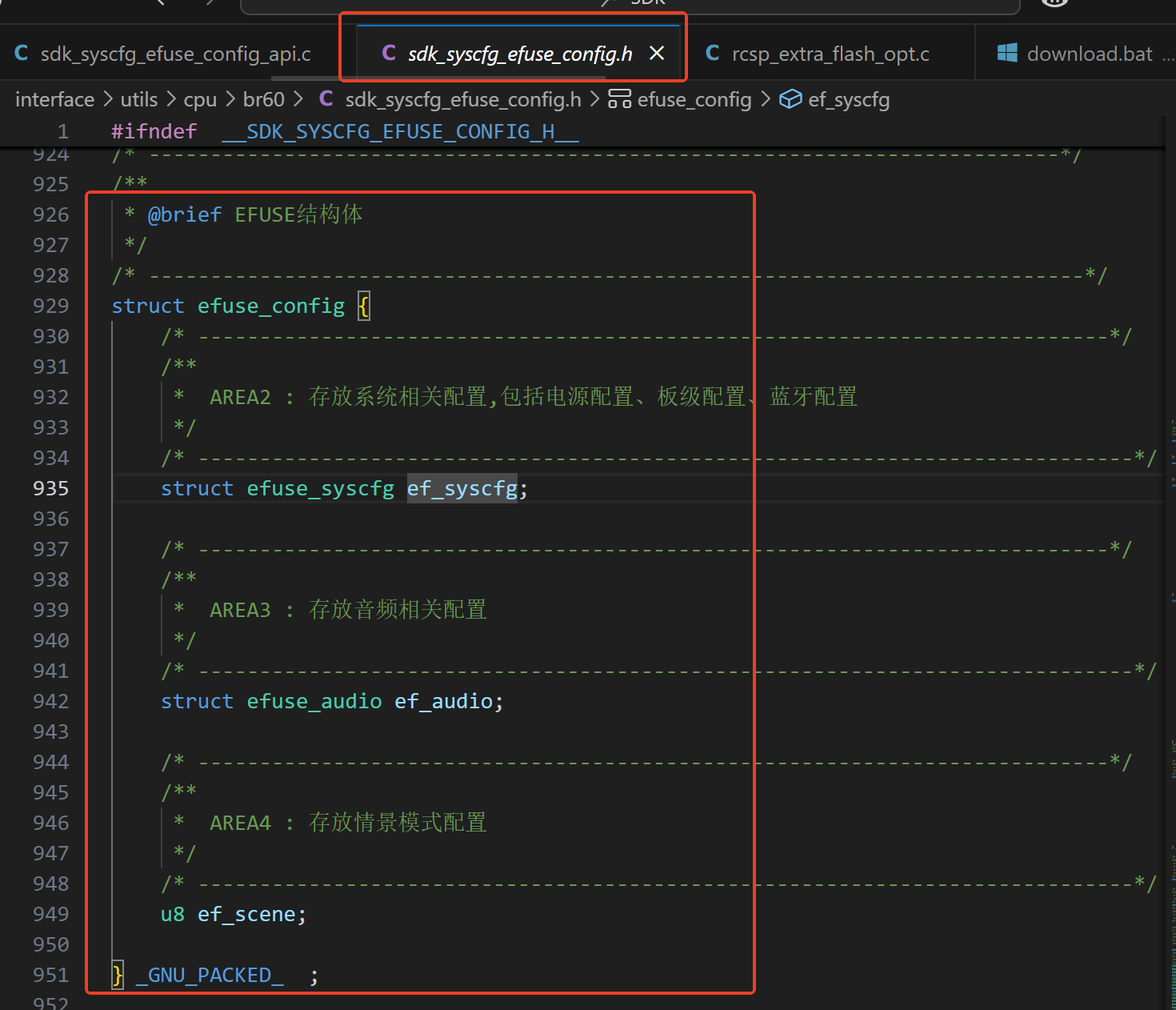

EFUSE接口如下

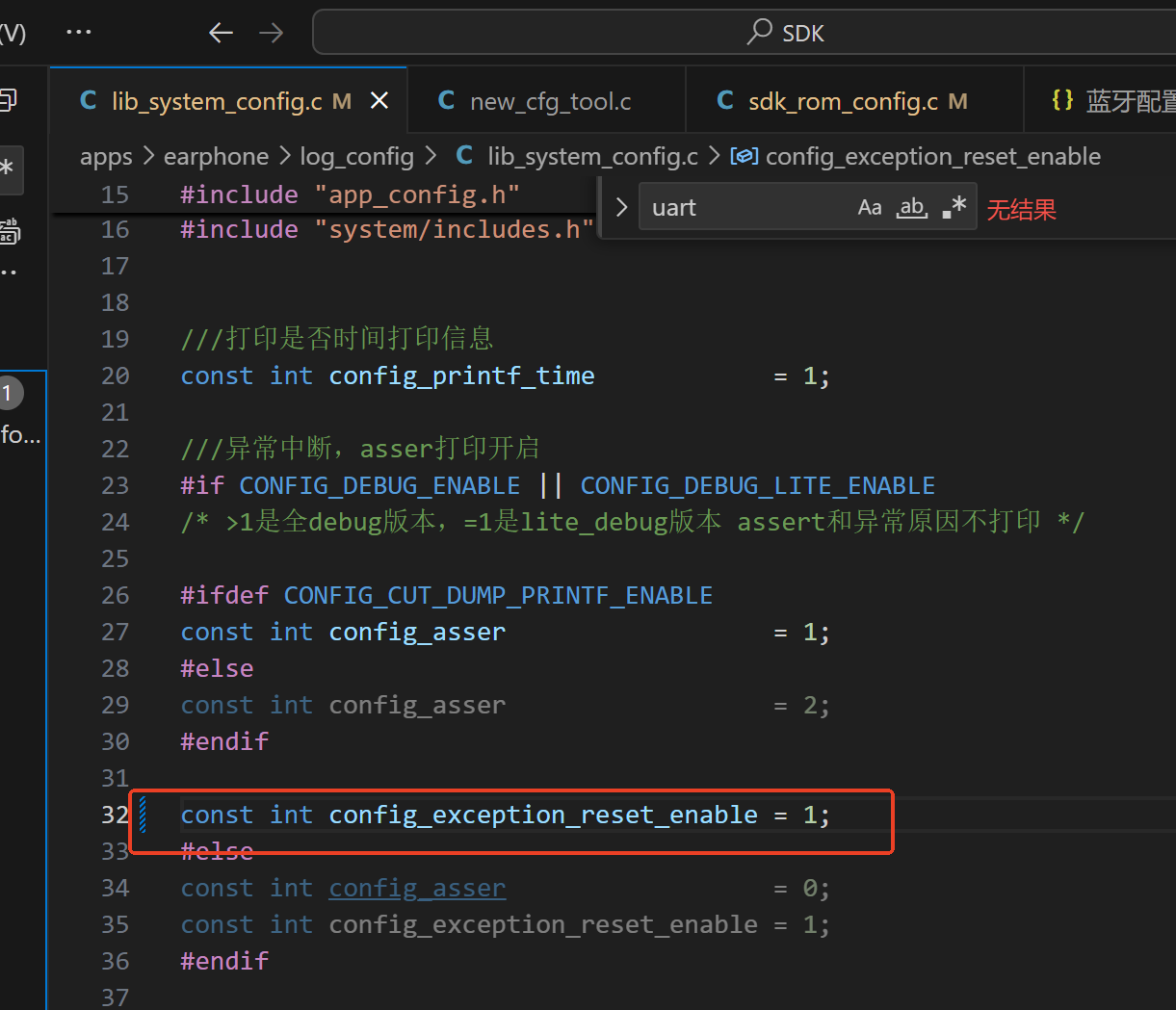

4.2 软件debug说明

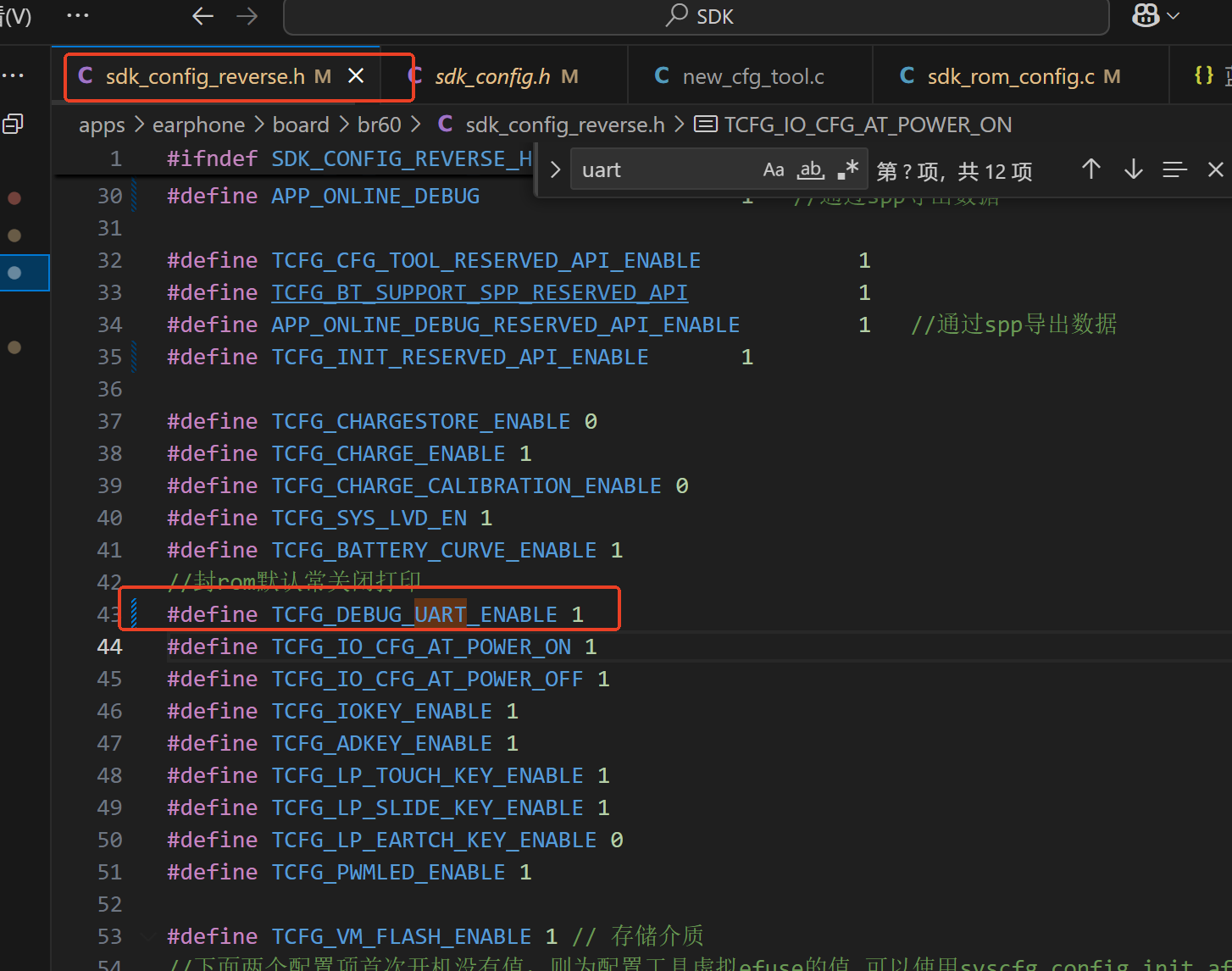

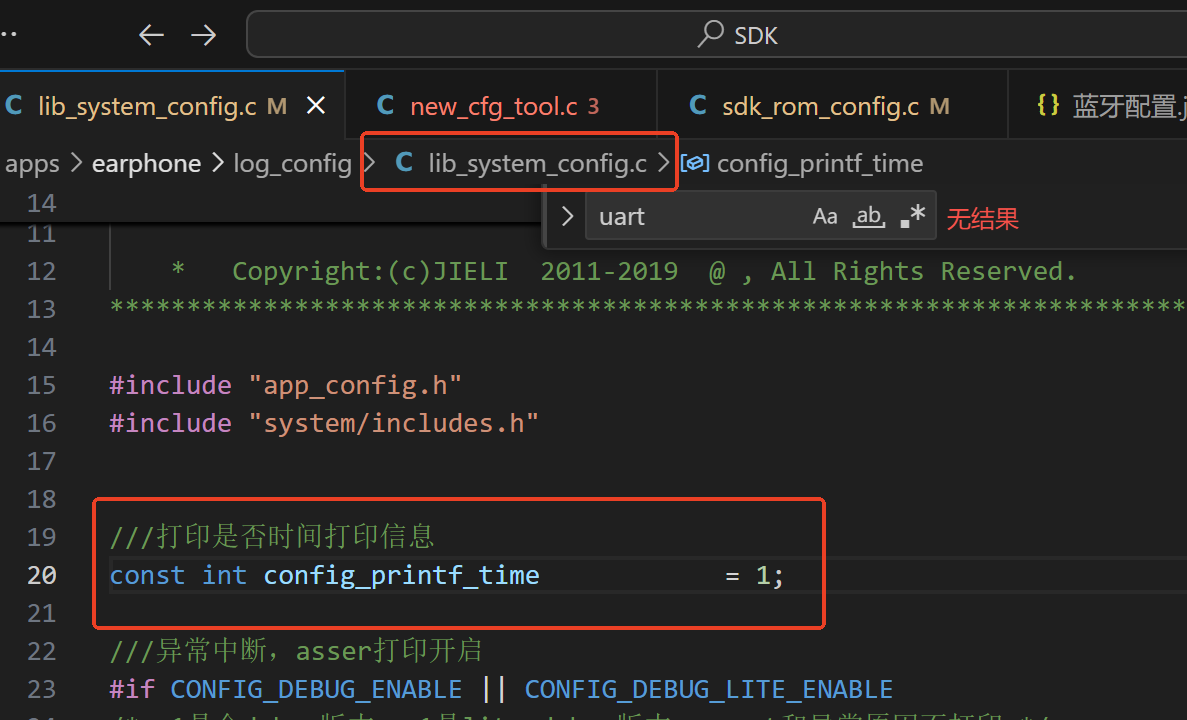

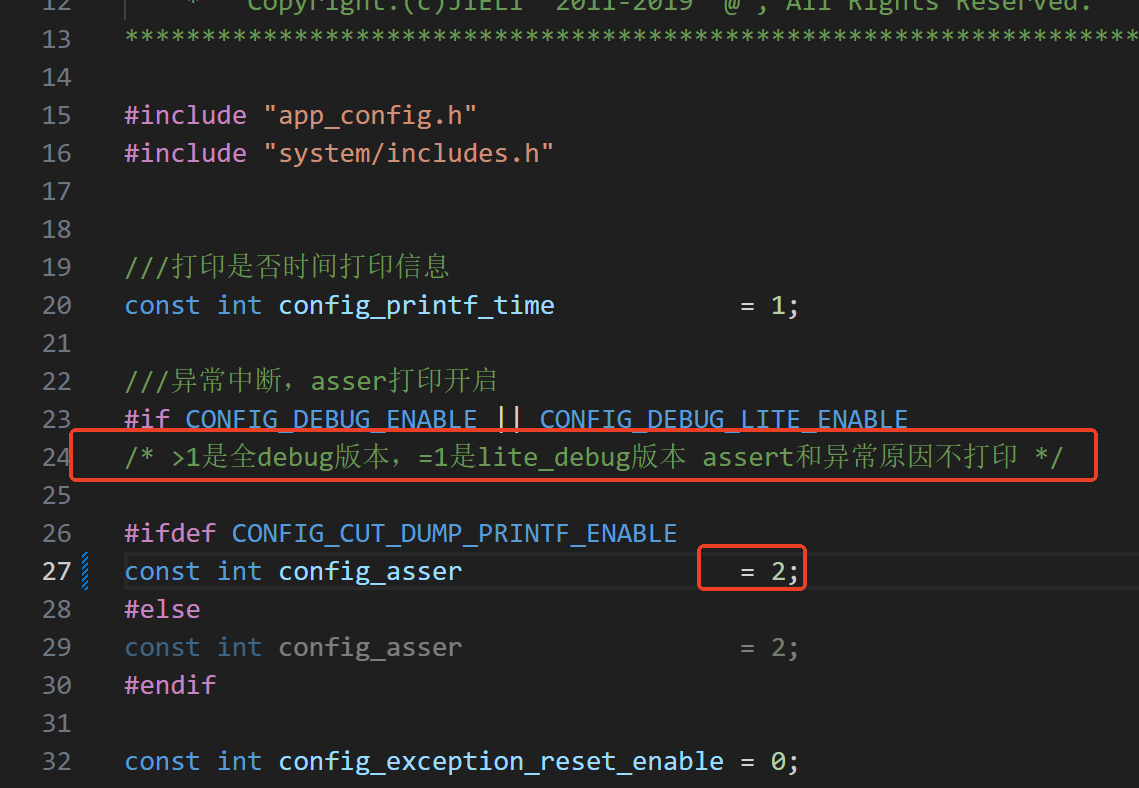

4.2.1 打印开启设置说明

4.2.1.4 开启内存打印

mem_stats();//可以加定时器定时打印出来

4.2.3 触摸调试

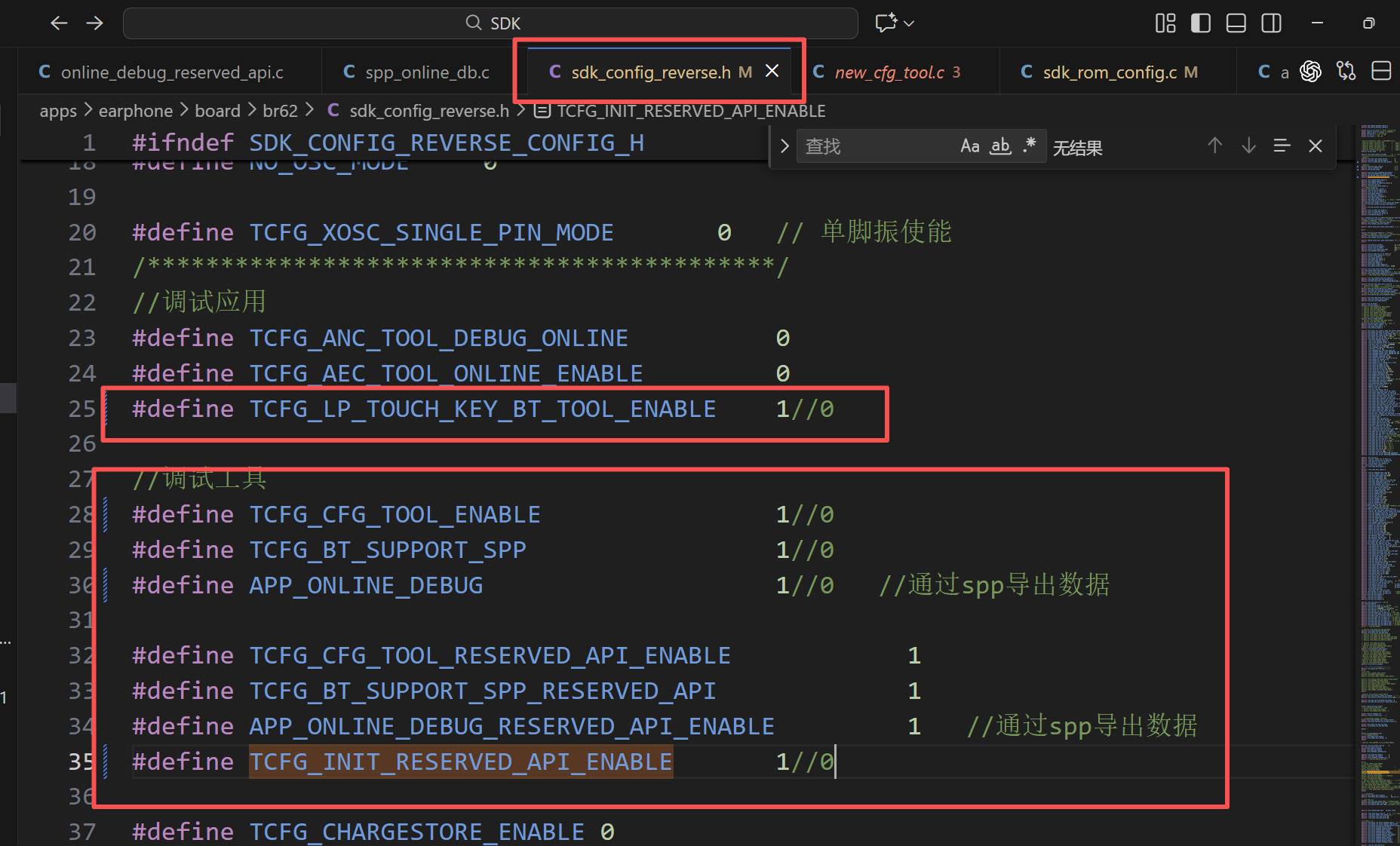

程序配置

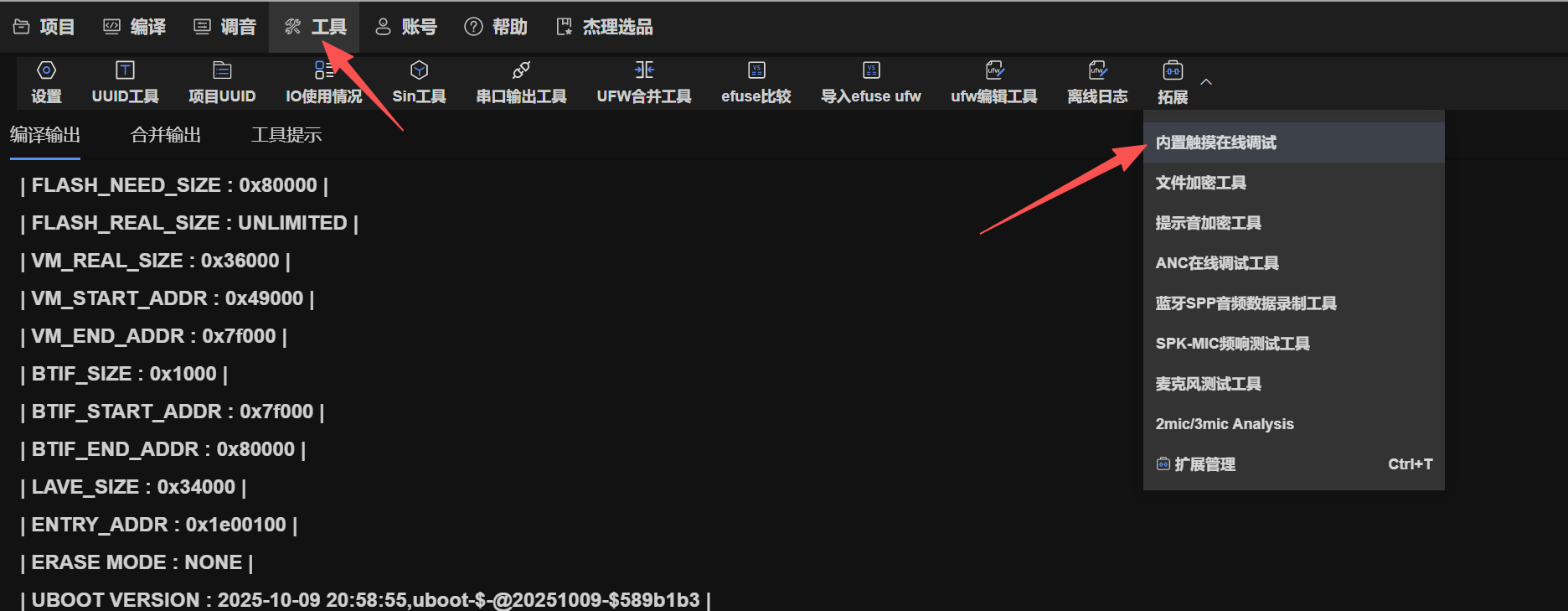

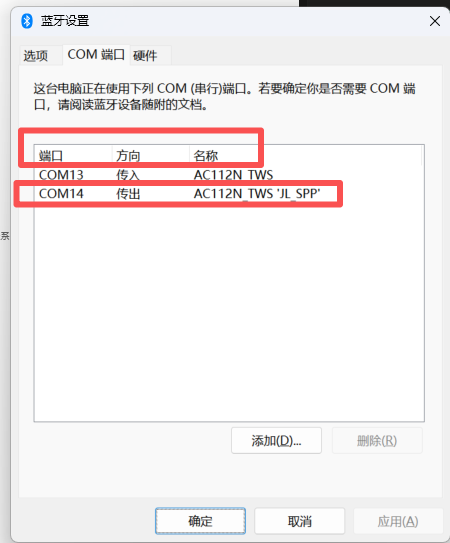

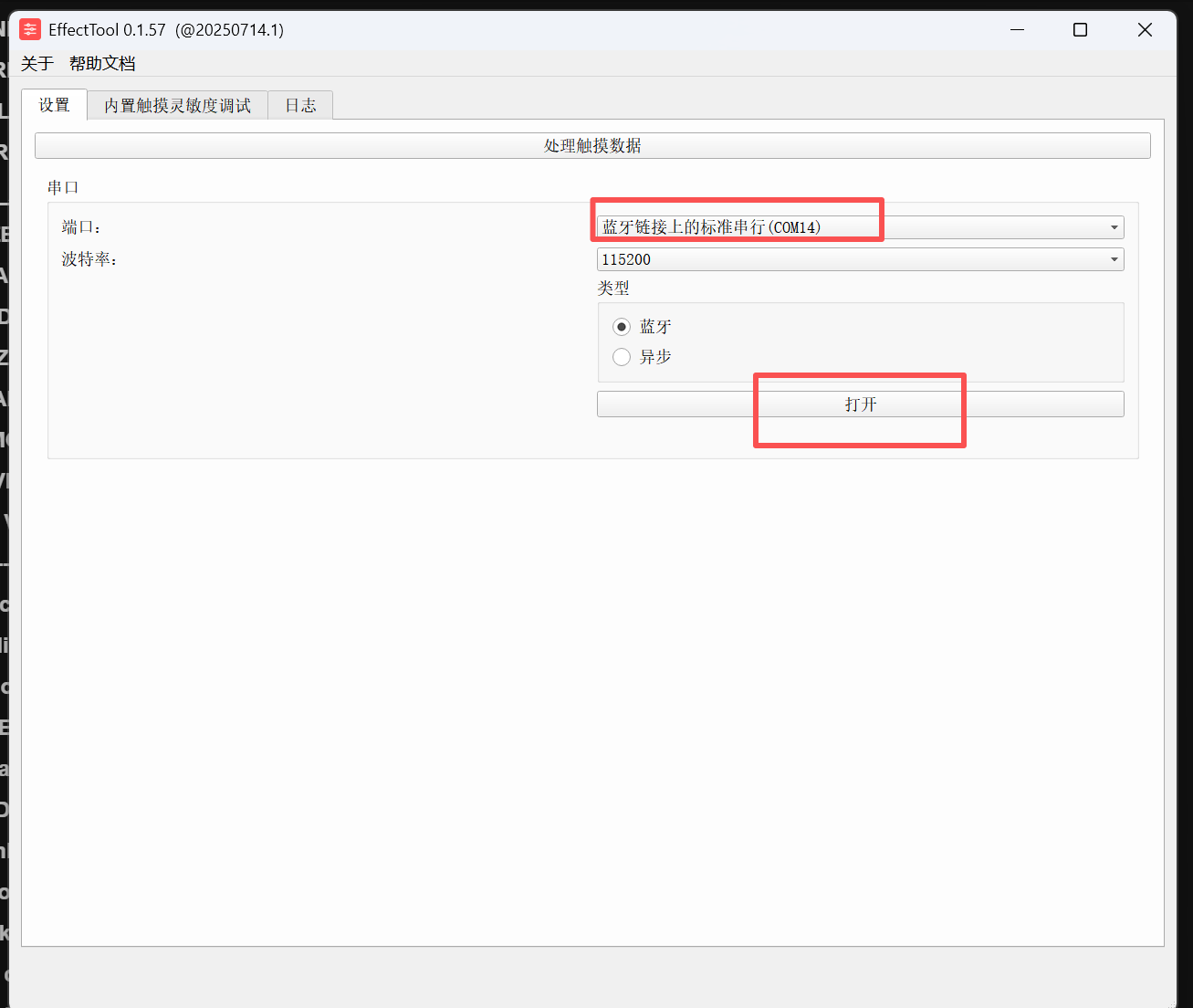

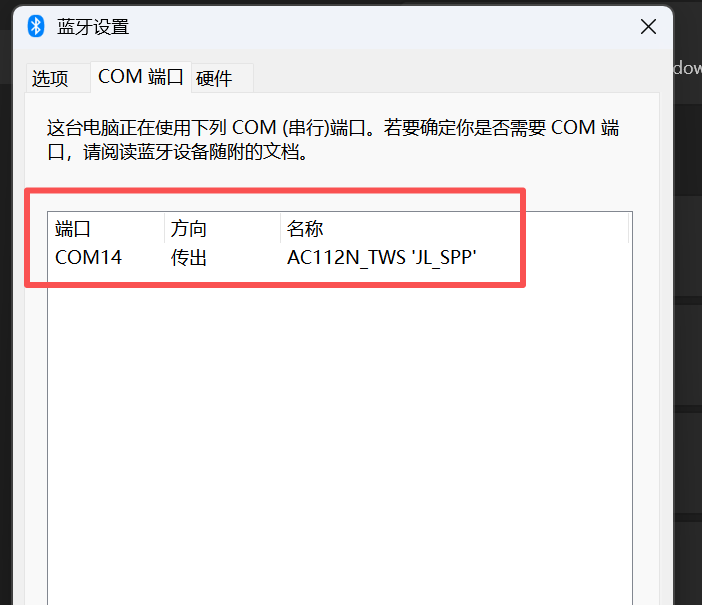

烧录好对应程序后，电脑连接上蓝牙、找到对应的端口，然后打开内置触摸调试工具选择传出端口号，点击连接即可内置触摸调试工具具体使用方法可参考 touch_debug_manual.pdf

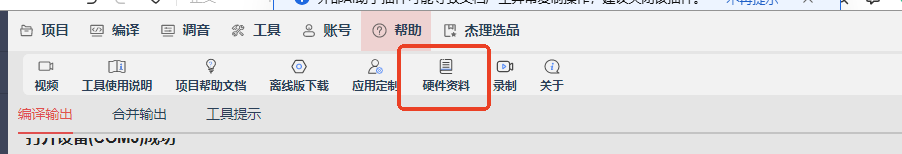

文档打开方法：

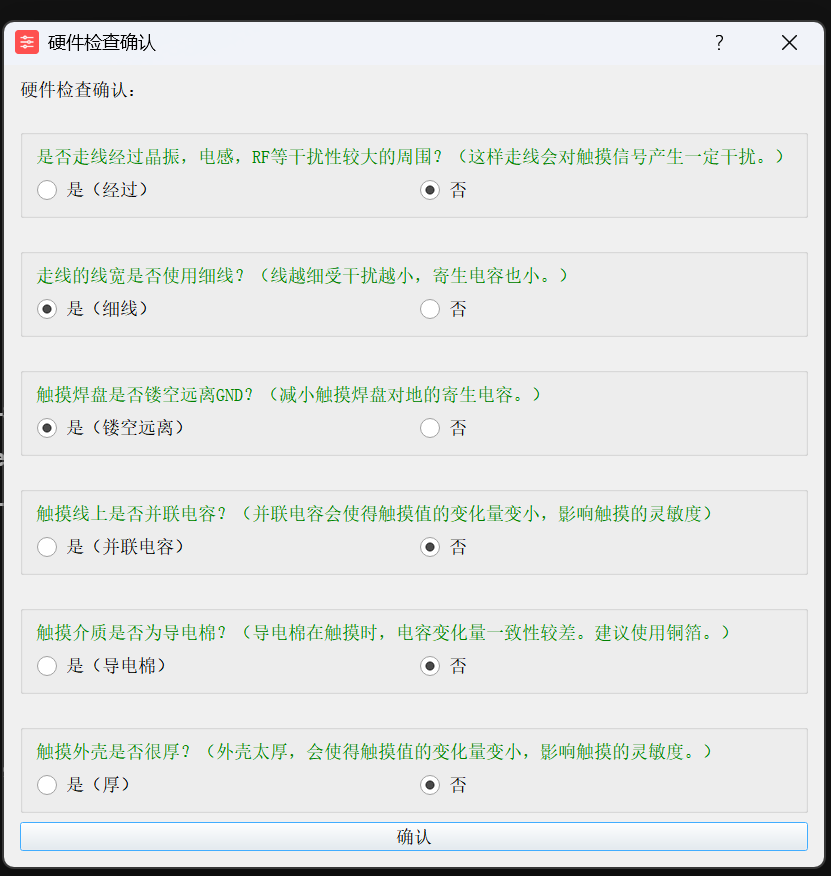

选择时，绿色说明是正确的，请认真阅读确认硬件上是否有问题；

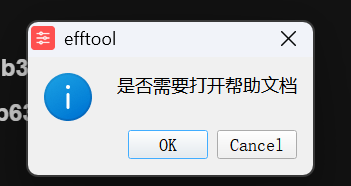

点击OK即可打开文档：

4.3常规开发功能介绍

4.3.1 蓝牙名修改

带FLASH的可以直接修改蓝牙名，没有限制
OTP的蓝牙名不允许无限次修改，efuse留30个字节给蓝牙，每次改动蓝牙名（包括首次的蓝牙名），都会占用这块efuse空间，用完即无；

4.3.3 按键修改

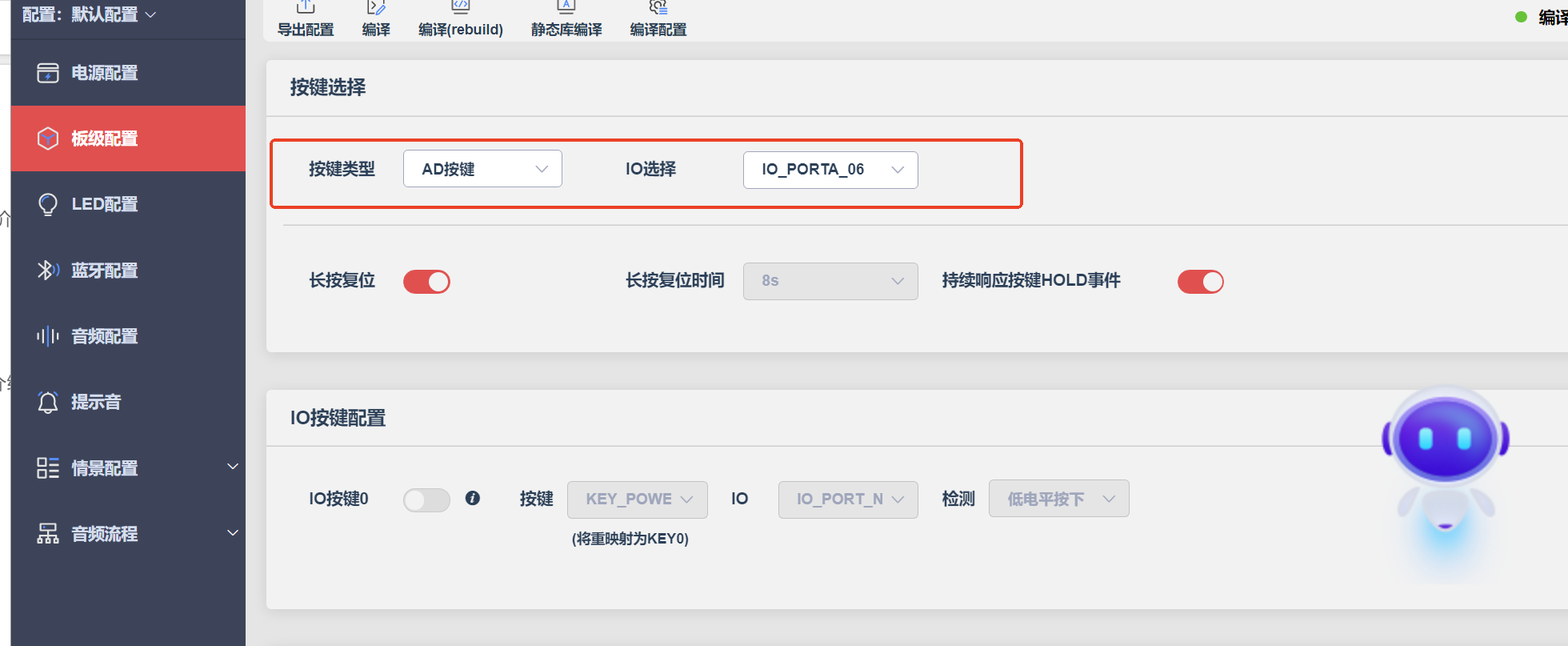

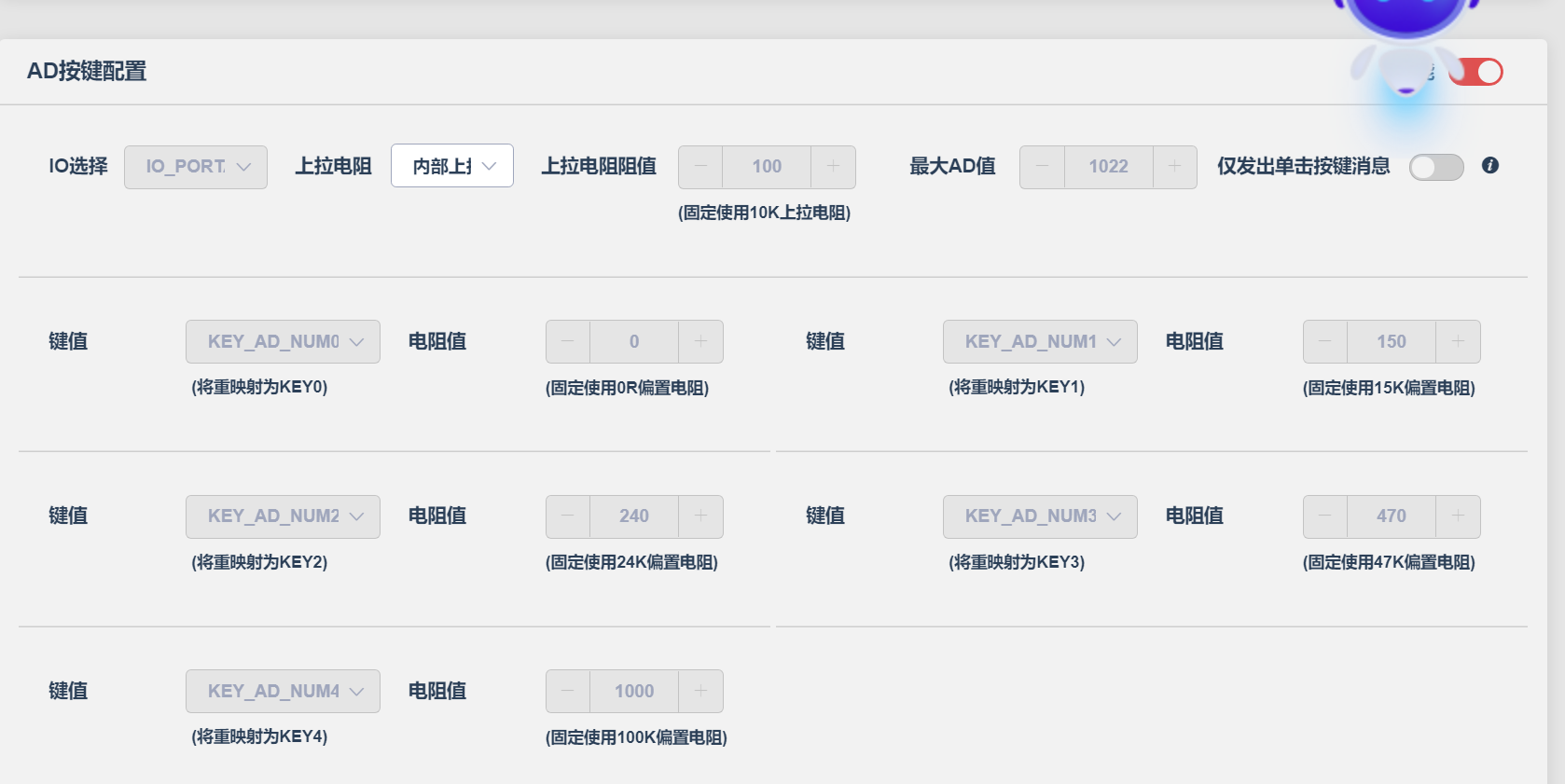

需要先选择对应的按键类型，然后再去对应的按键配置修改，如下图是AD按键示例

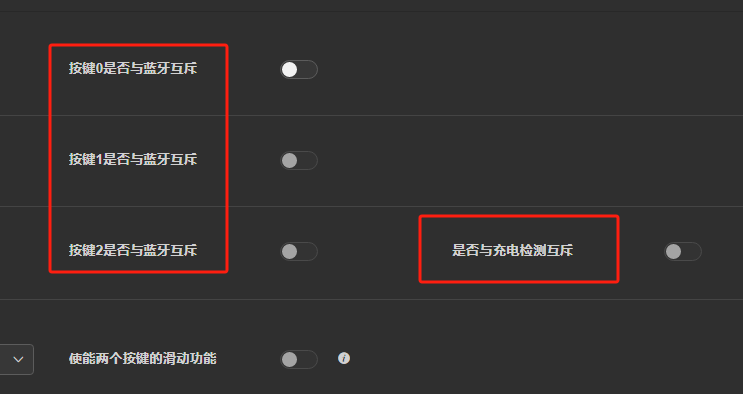

如果选用了触摸按键，其中，触摸互斥配置项
保持默认配置即可，用户无需关注这部分功能；
蓝牙天线跟触摸可能会存在互相干扰，影响触摸效果，底层预留的配置，一般情况不使用；后续版本更新会添加使用说明。

4.3.4 按键开关机

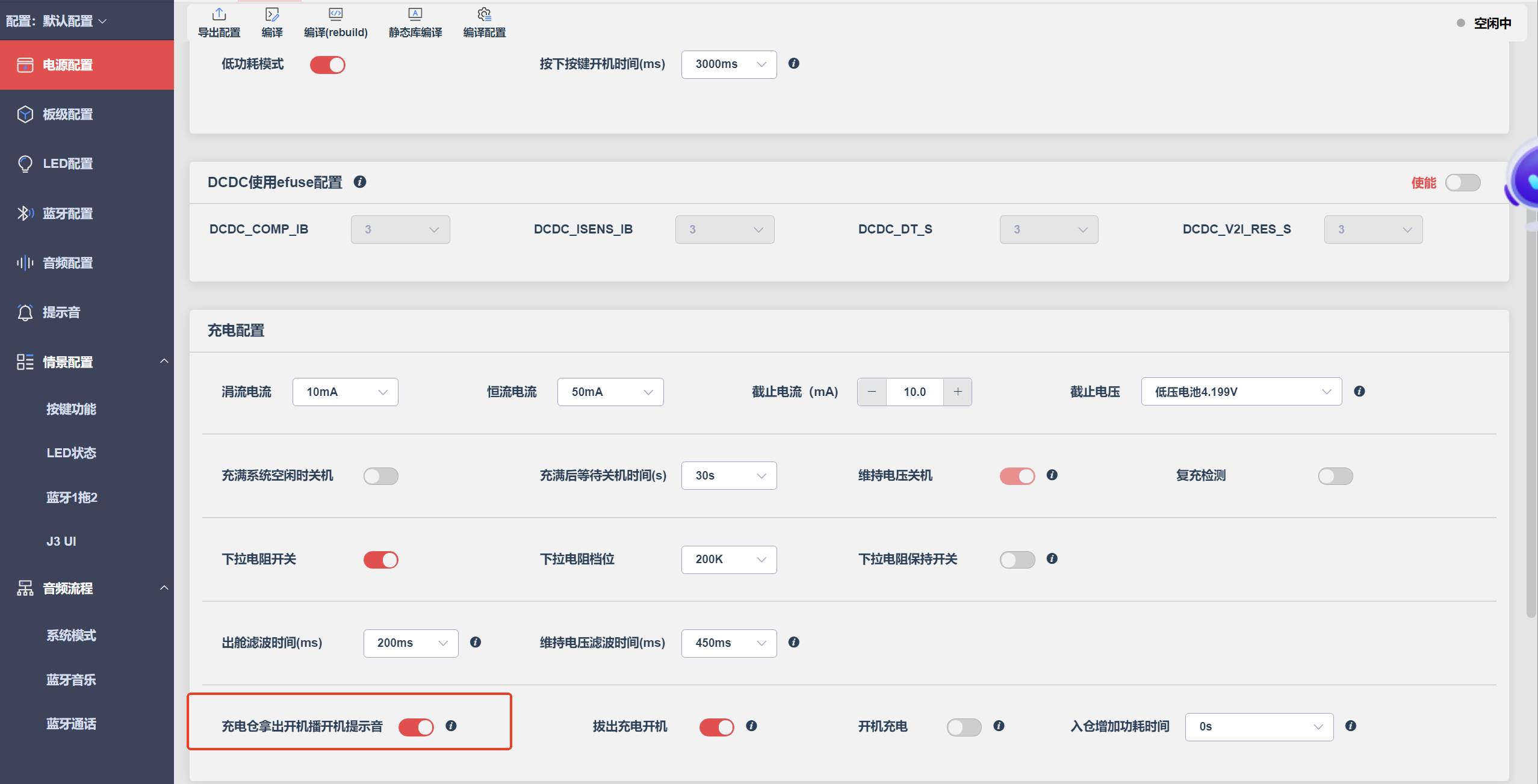

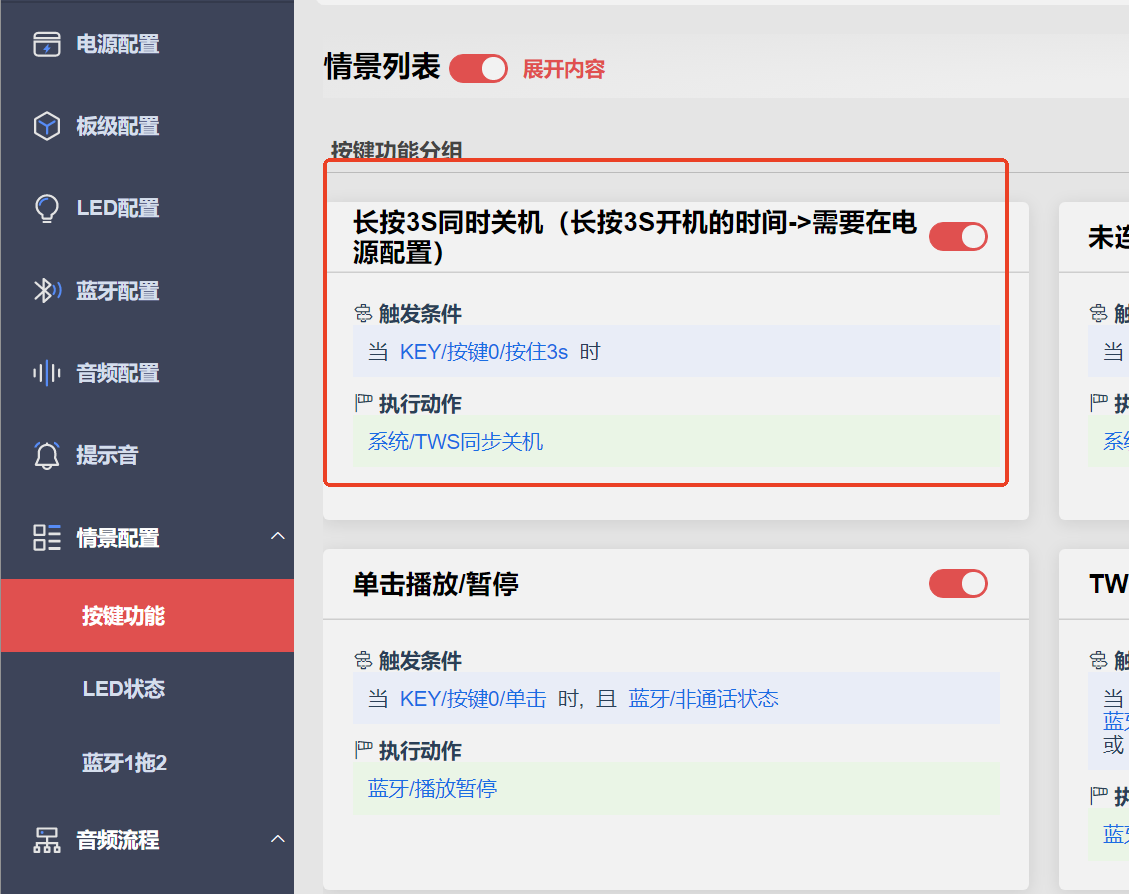

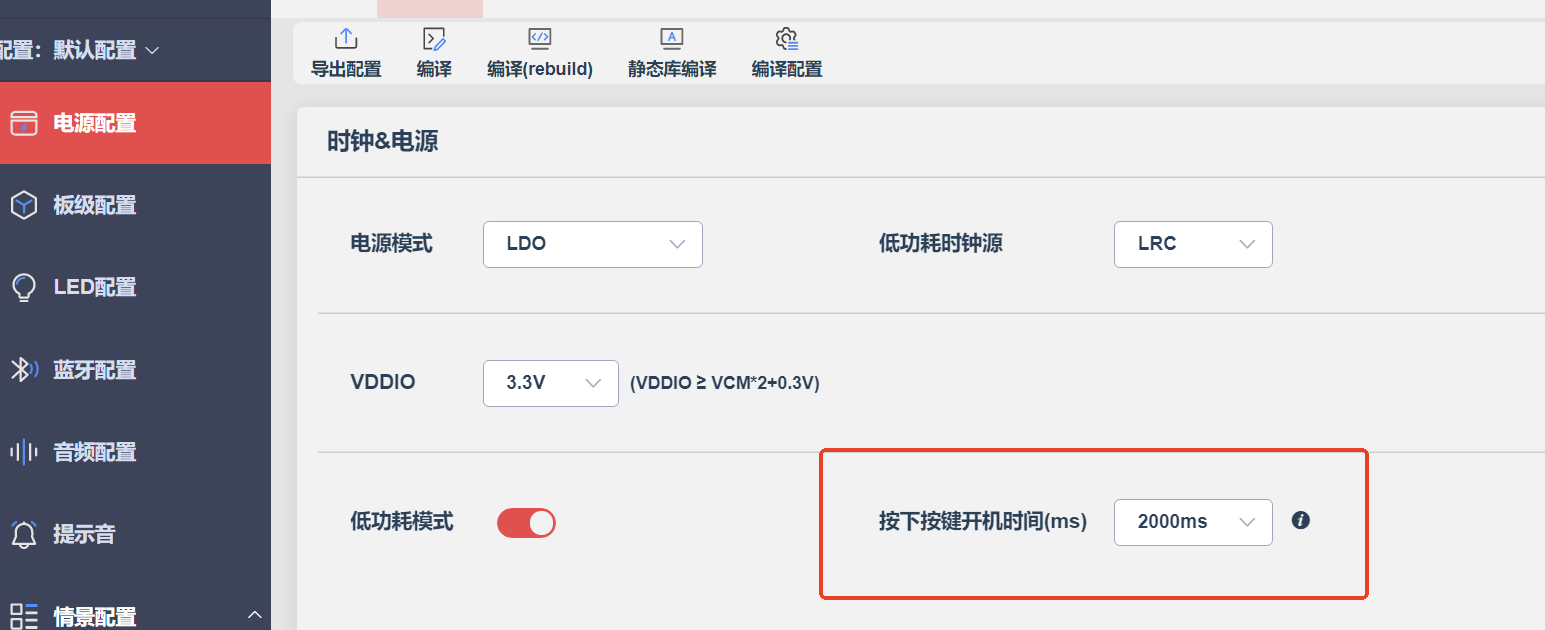

电源配置这里选择对应的按键开机时间，若为0ms，则上电自动开机，或者按键按下即刻开机，若为对应时长，则按键按下时间达到对应时长后开机，出仓开机不受该配置影响，出仓即刻开机；关机功能在情景配置里，如下图。

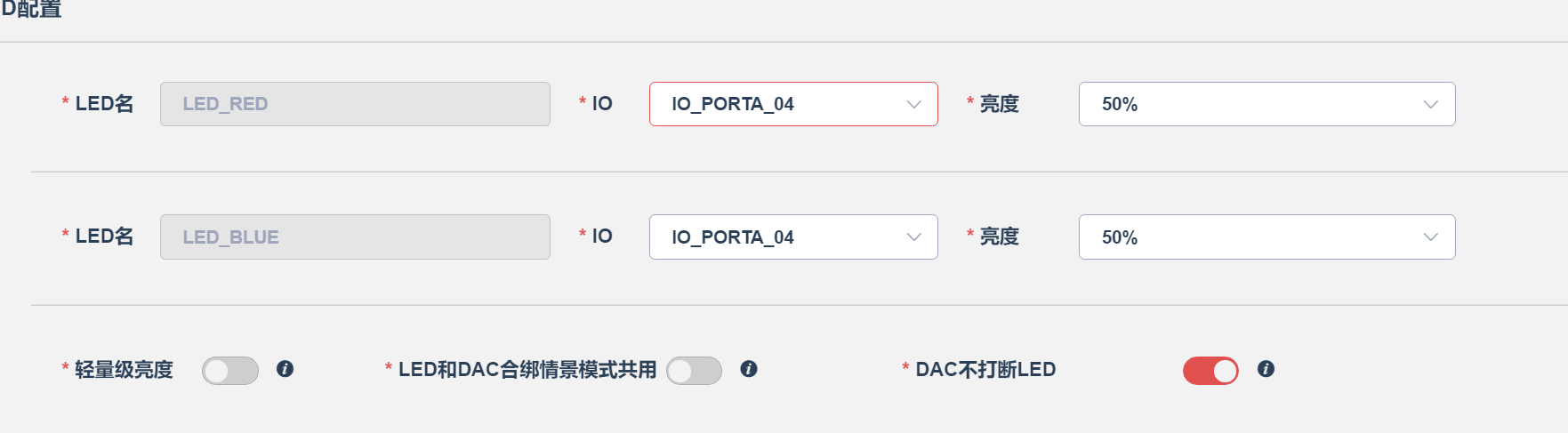

4.3.5 LED修改

具体说明看帮助文档和鼠标停留在小圆圈时弹出的说明

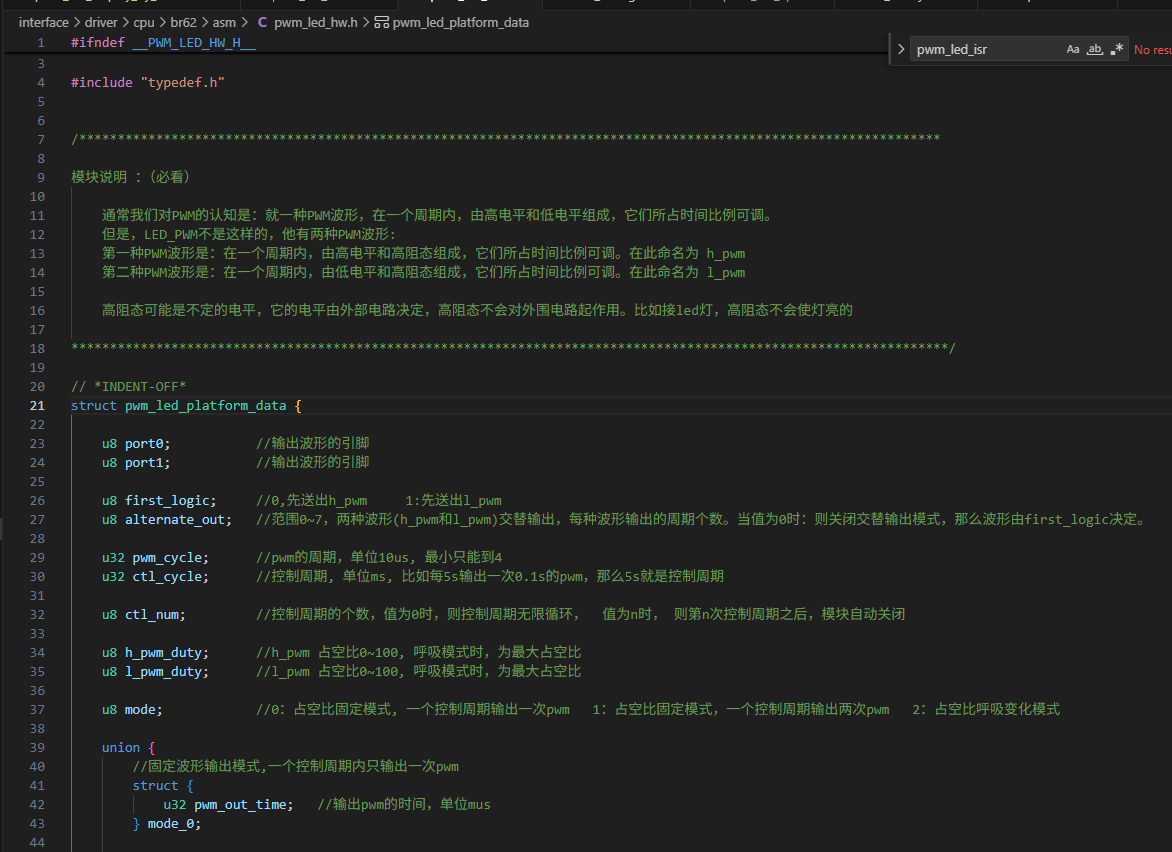

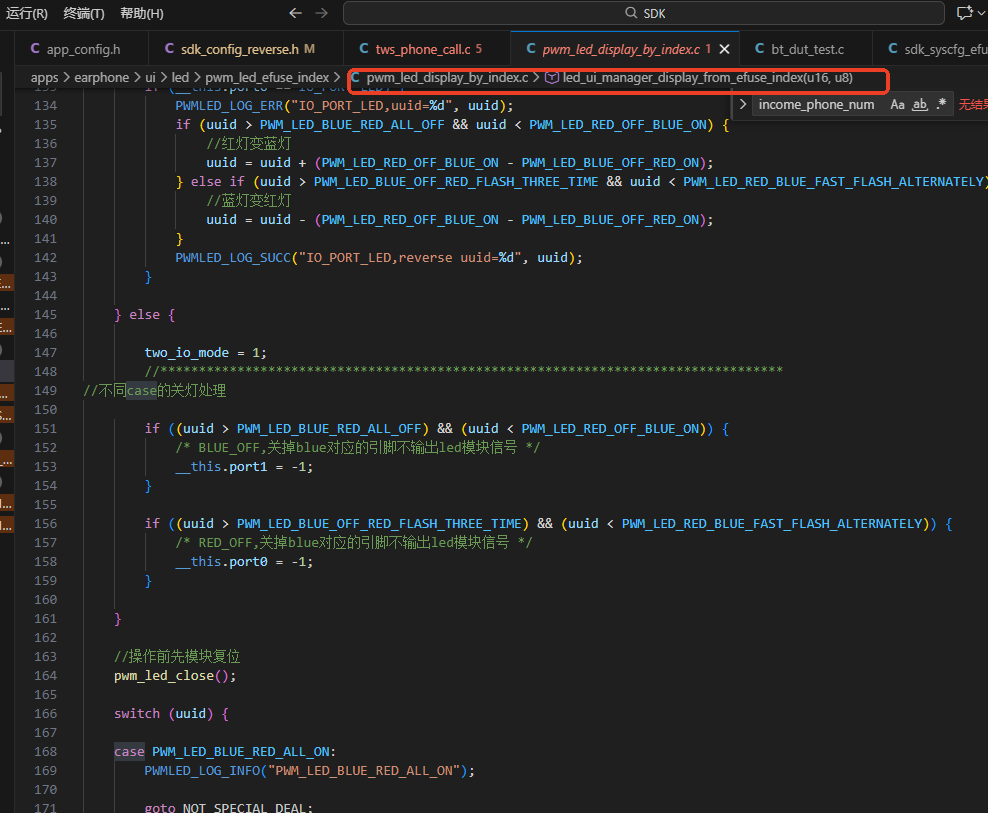

灯效闪烁次数及时长FLASH版本可以自定义修改，具体位置如下,led配置参数说明参考pwm_led_hw.h文件里面的模块说明，灯效示例配置可以参考pwm_led_test.c里面的示例

4.3.6通话算法

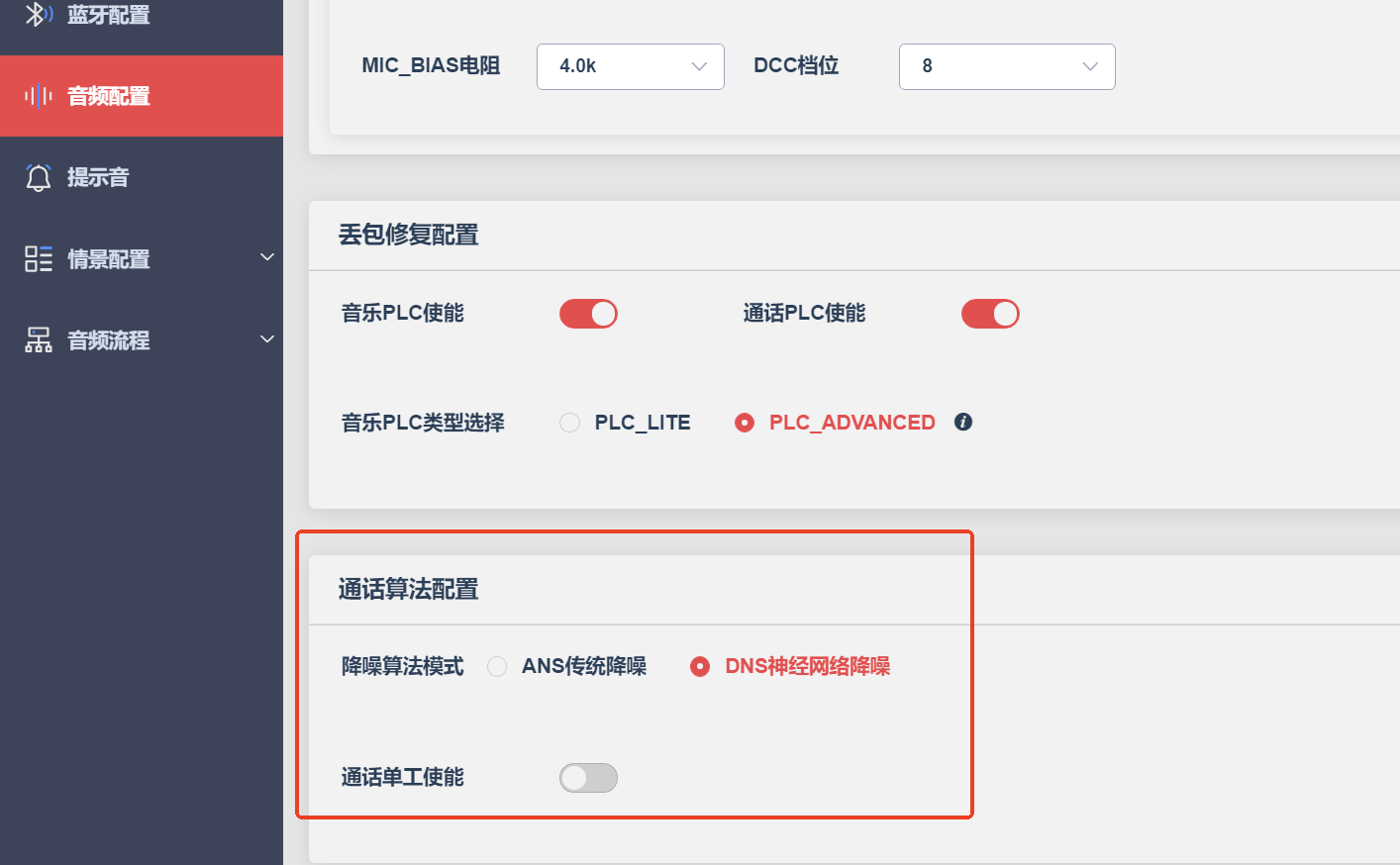

AC112N目前只支持DNS单mic的降噪算法，不允许改音频节点类型（默认是DNS节点），选算法的时候直接音频配置这里选择即可，如果选择了ANS，音频节点的名称还是DNS，实际跑的也是DNS

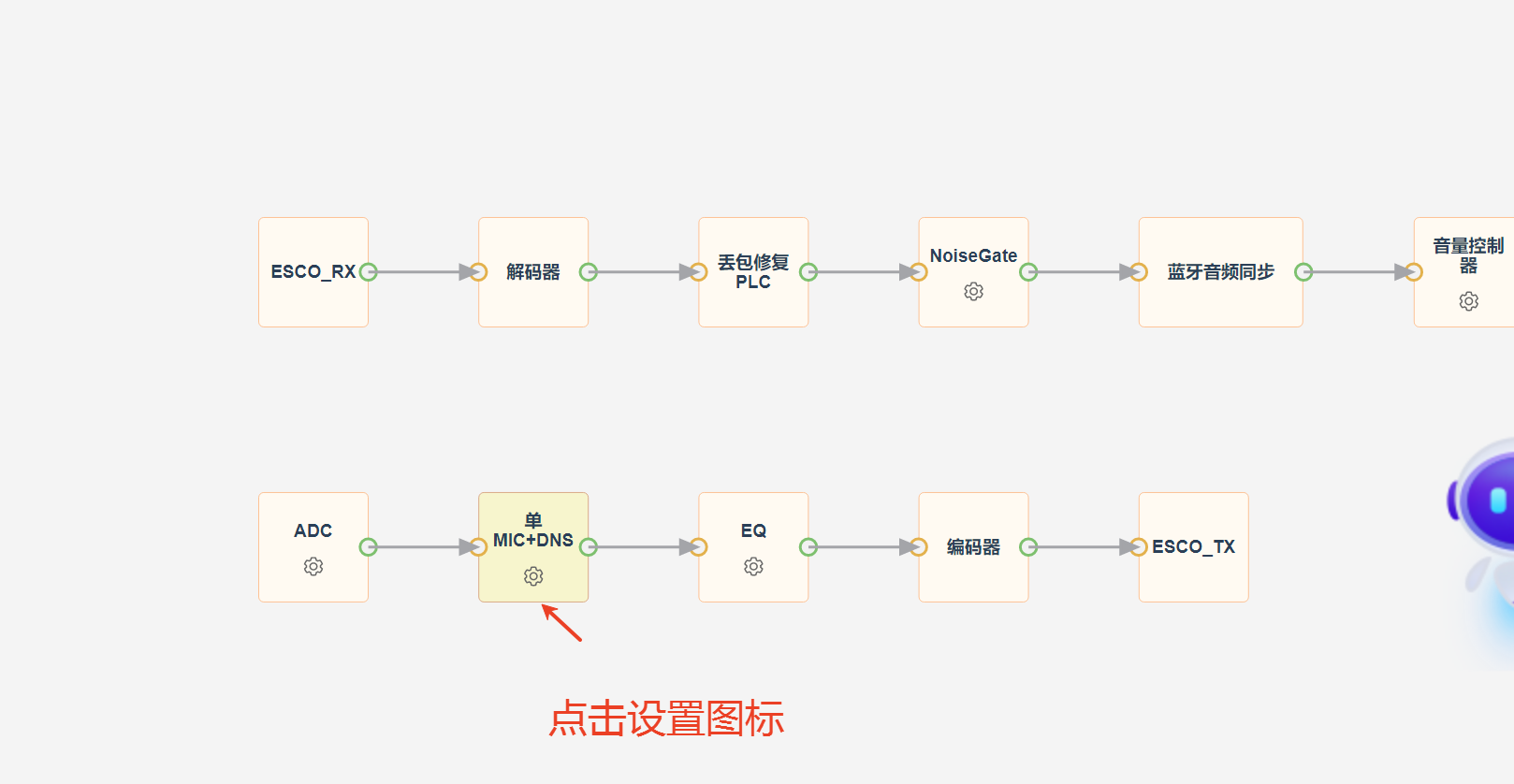

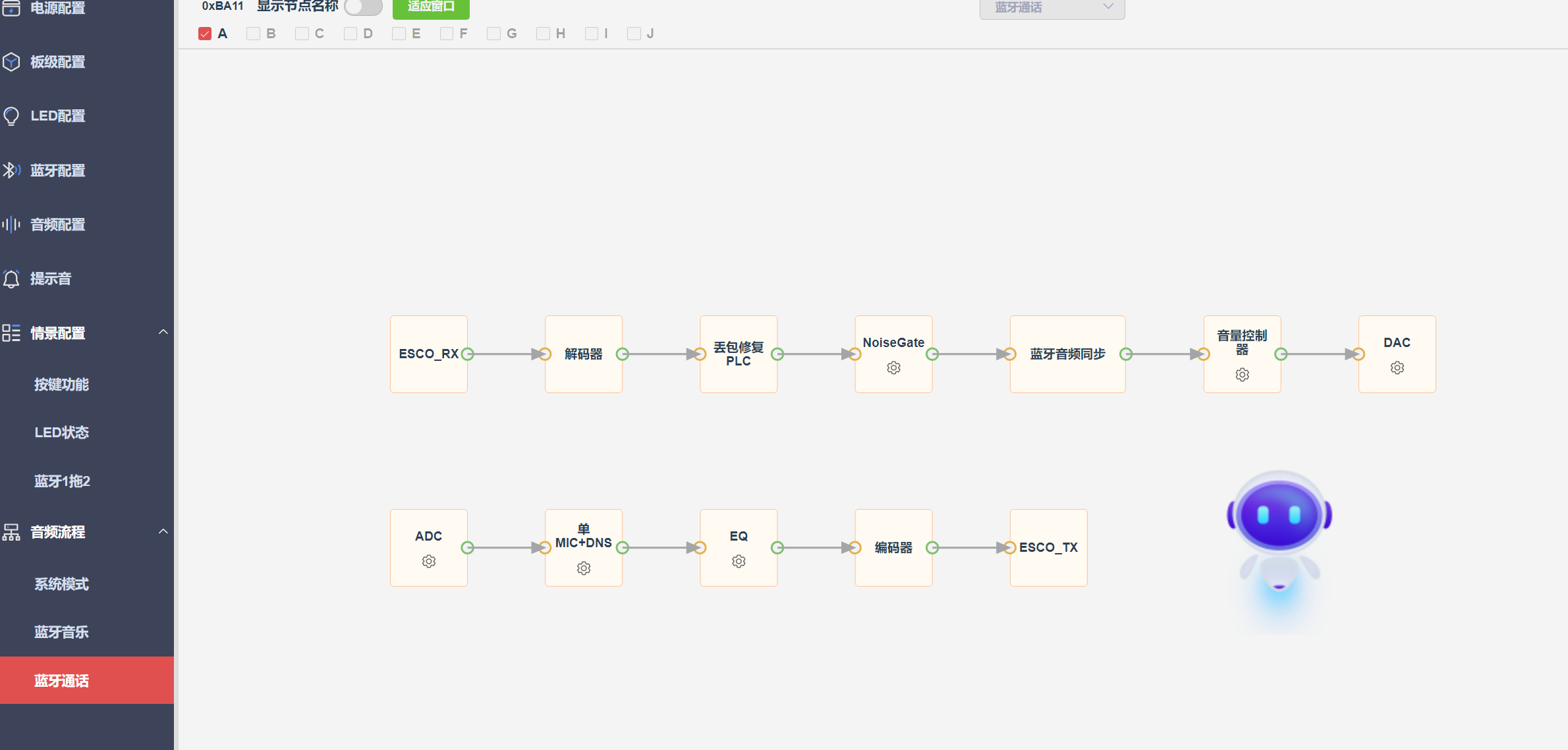

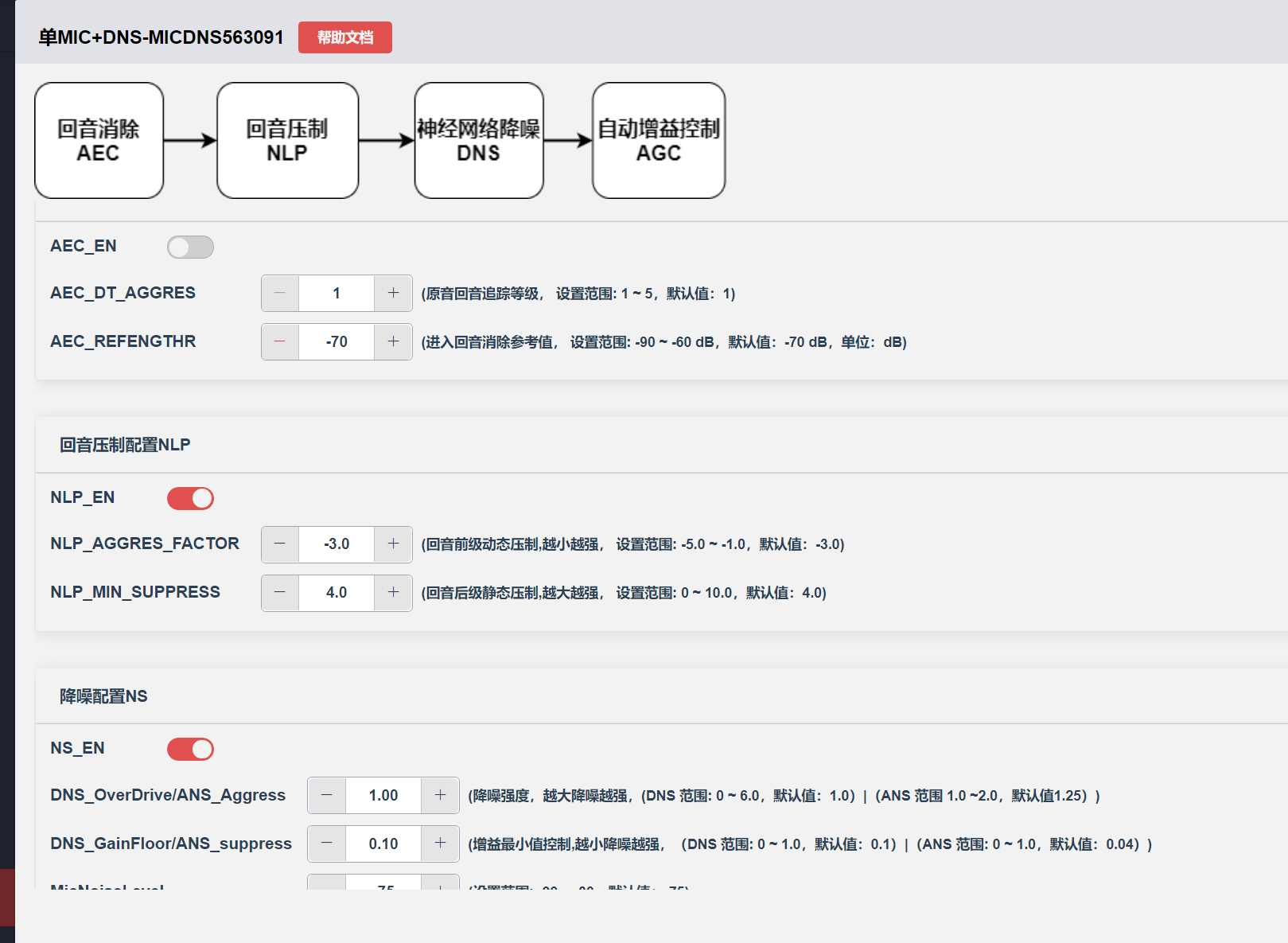

不管音频配置那里选择的是ANS还是DNS，对应调试都是点击下图节点的设置进行修改调试

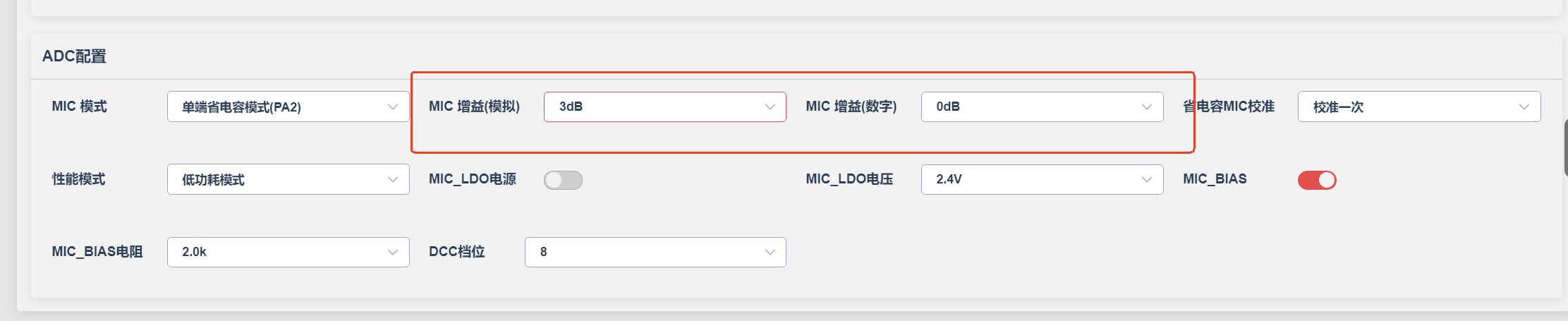

省电容mic推荐配置，需要加大增益请在通话算法中加大！不要改模拟或者数字增益

4.3.7 提示音配置

OTP的不允许修改提示音，提示音都在ROM中

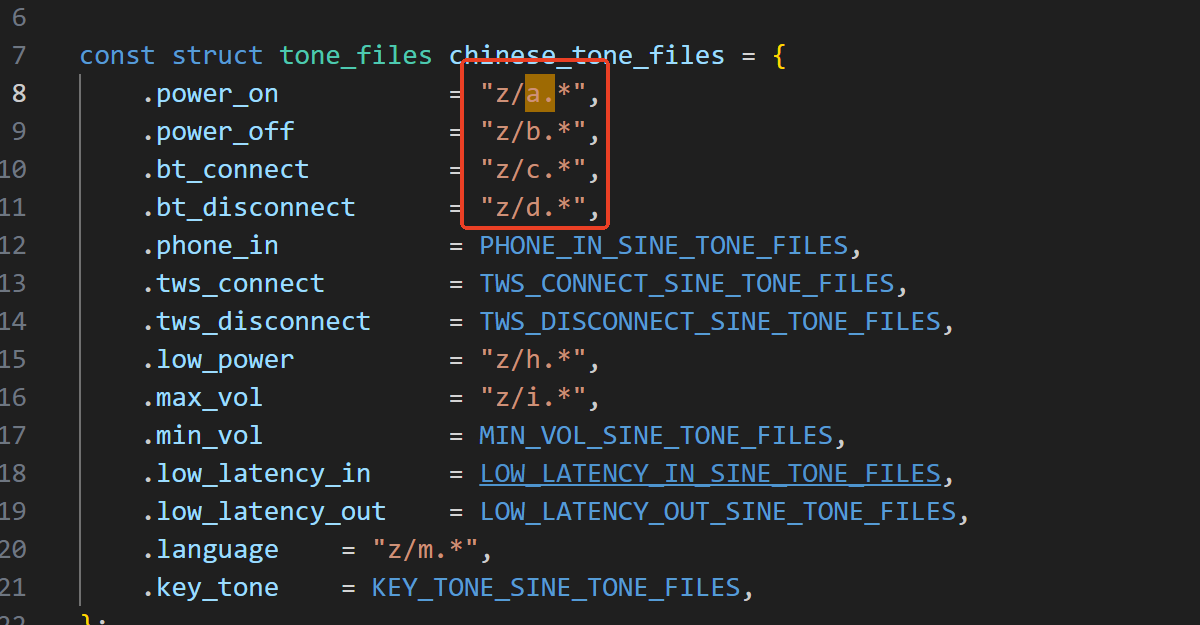

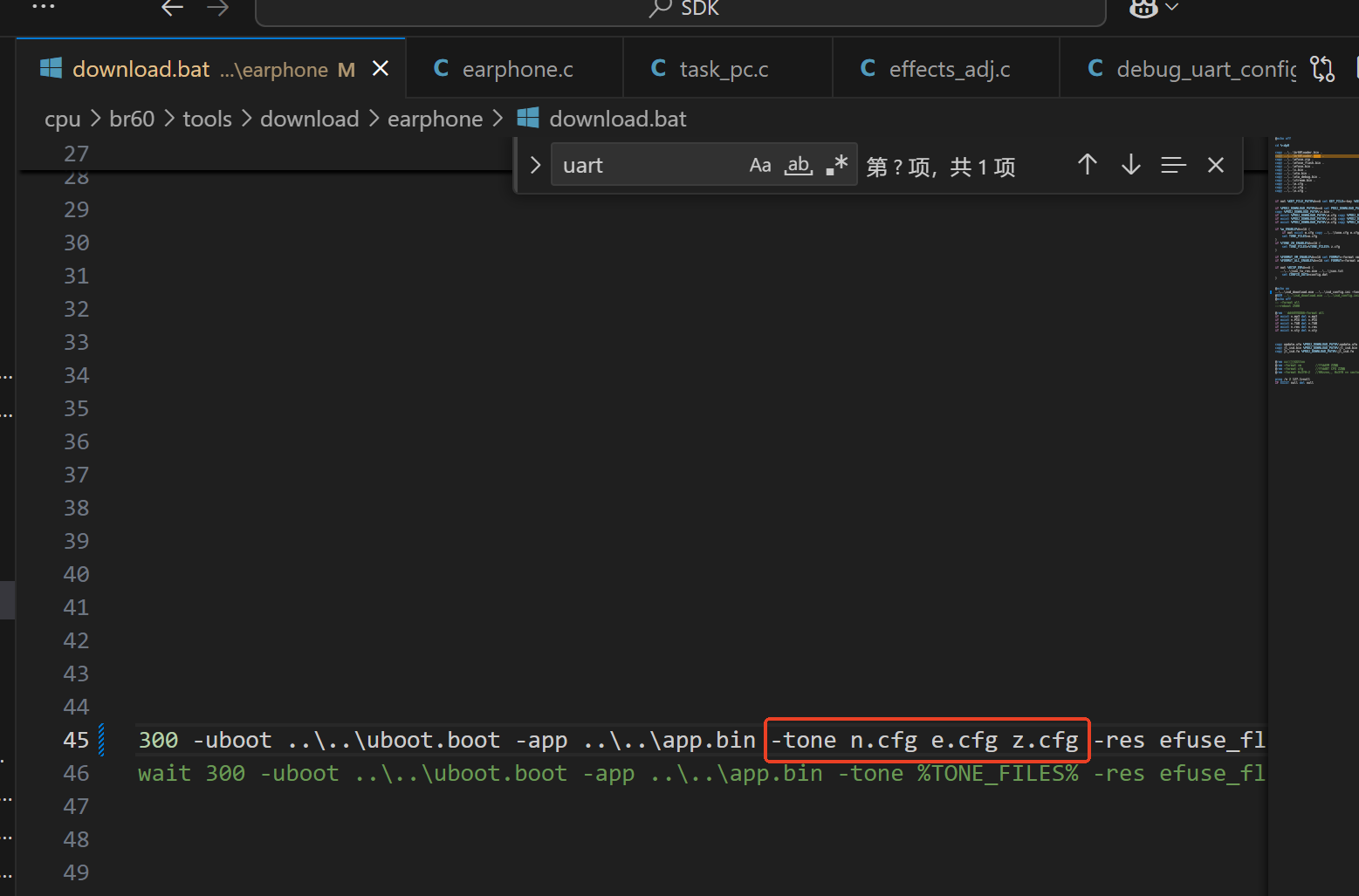

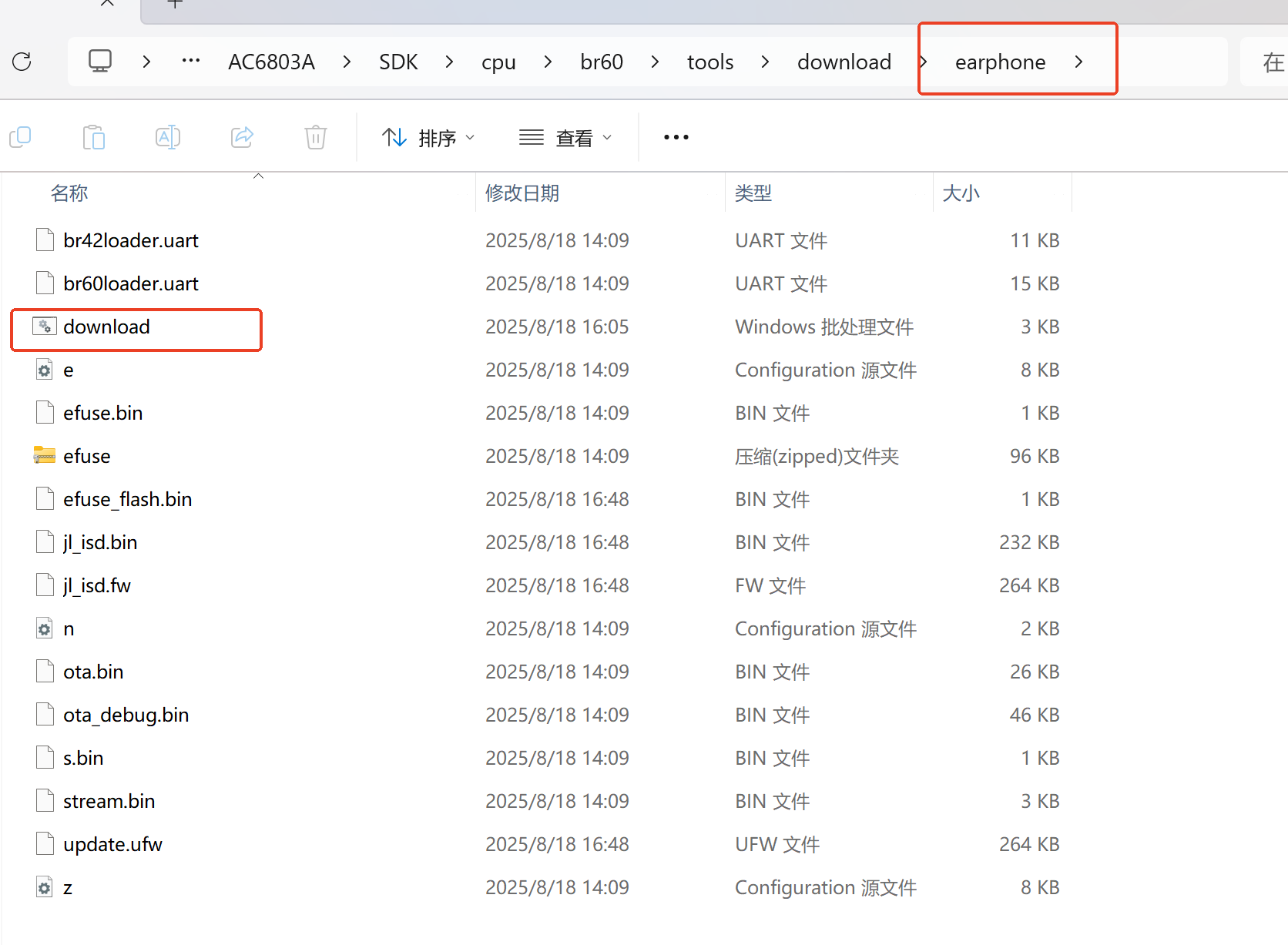

带FLASH的可以直接修改，但提示音名字要跟原文件的名字一致，原因是代码指定了对应的名字，如果要修改提示音名字，对应代码的名字也要跟着修改备注：改完后，导出提示音，需要添加到download文件中写入，否则用的还是ROM里面的提示音，允许修改或者单个提示音，代码默认先访问FLASH里的，如无回去访问ROM

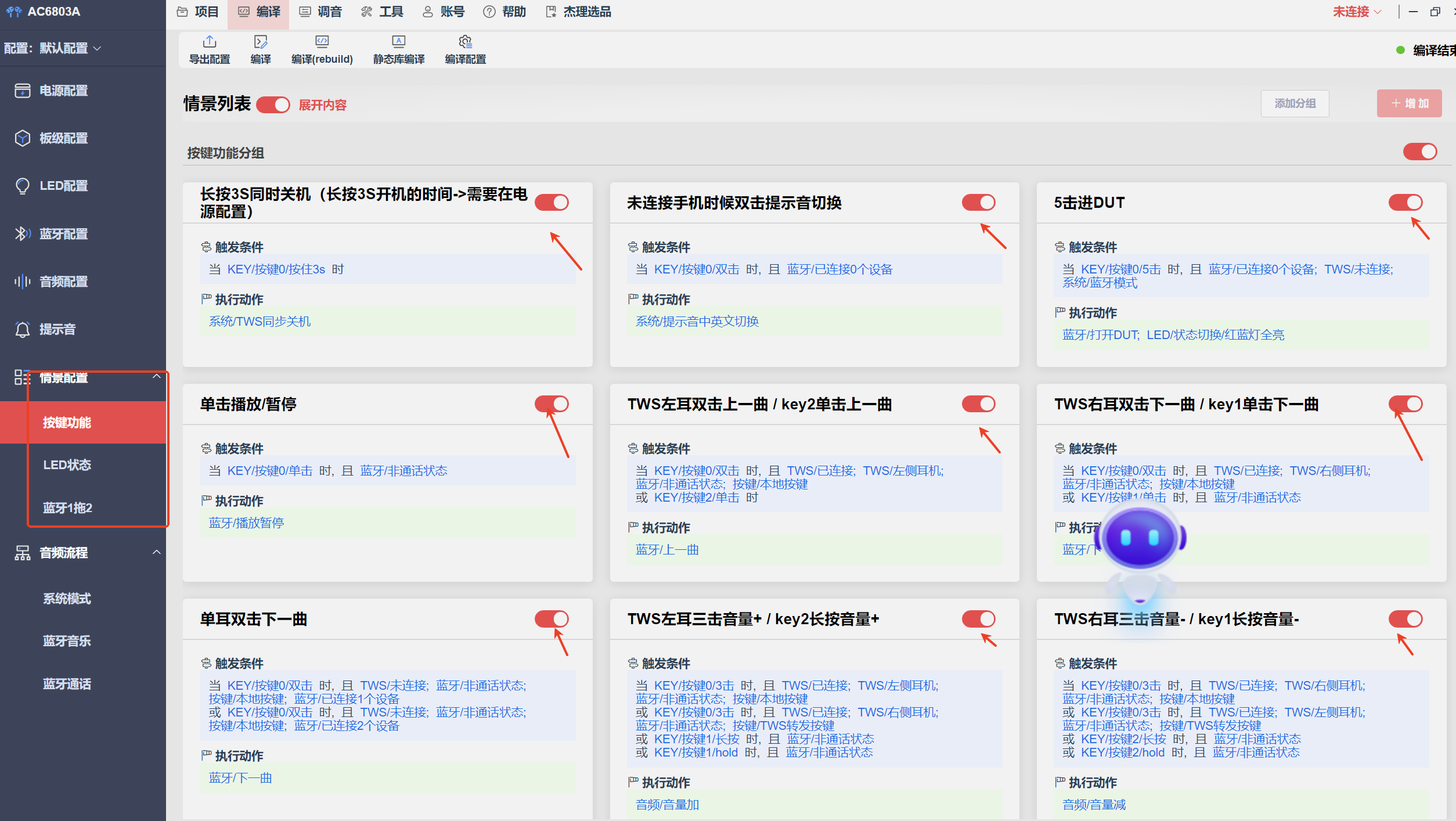

4.3.8 情景配置开关

公版发布的时候，会自带客户常规使用的一系列情景卡片（默认情景配置是封进rom的，无法修改，也无法新增，直接点会报文件不存在），这些卡片不允许修改，但可以开关，可以根据自己的需求去关掉一部分卡片，然后再自行添加，添加的方式见下一个小节

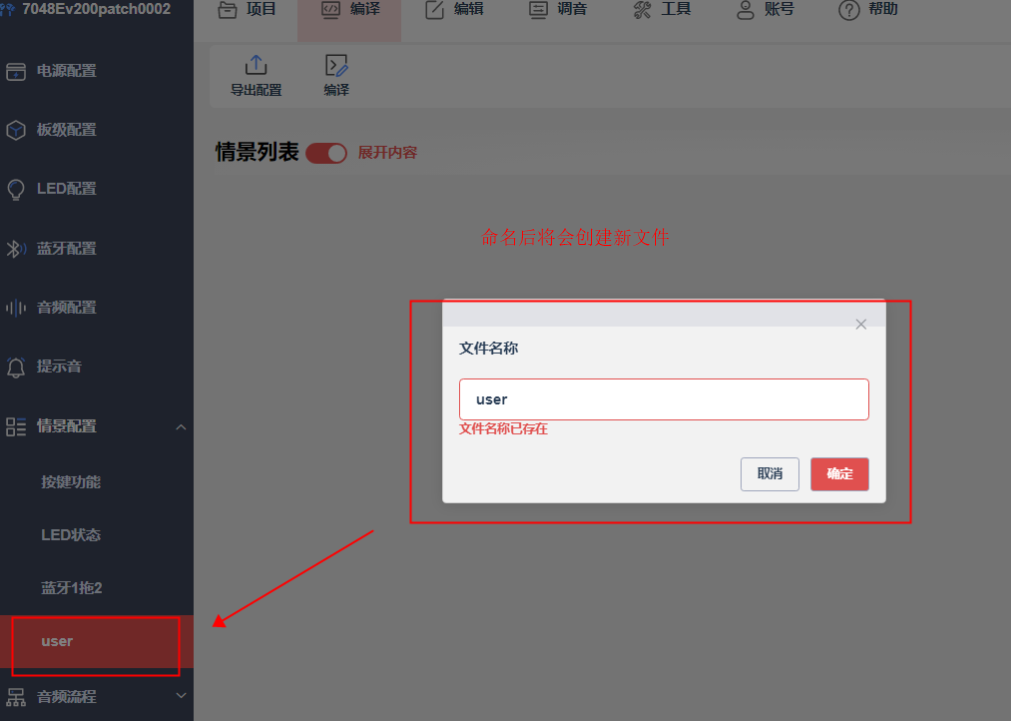

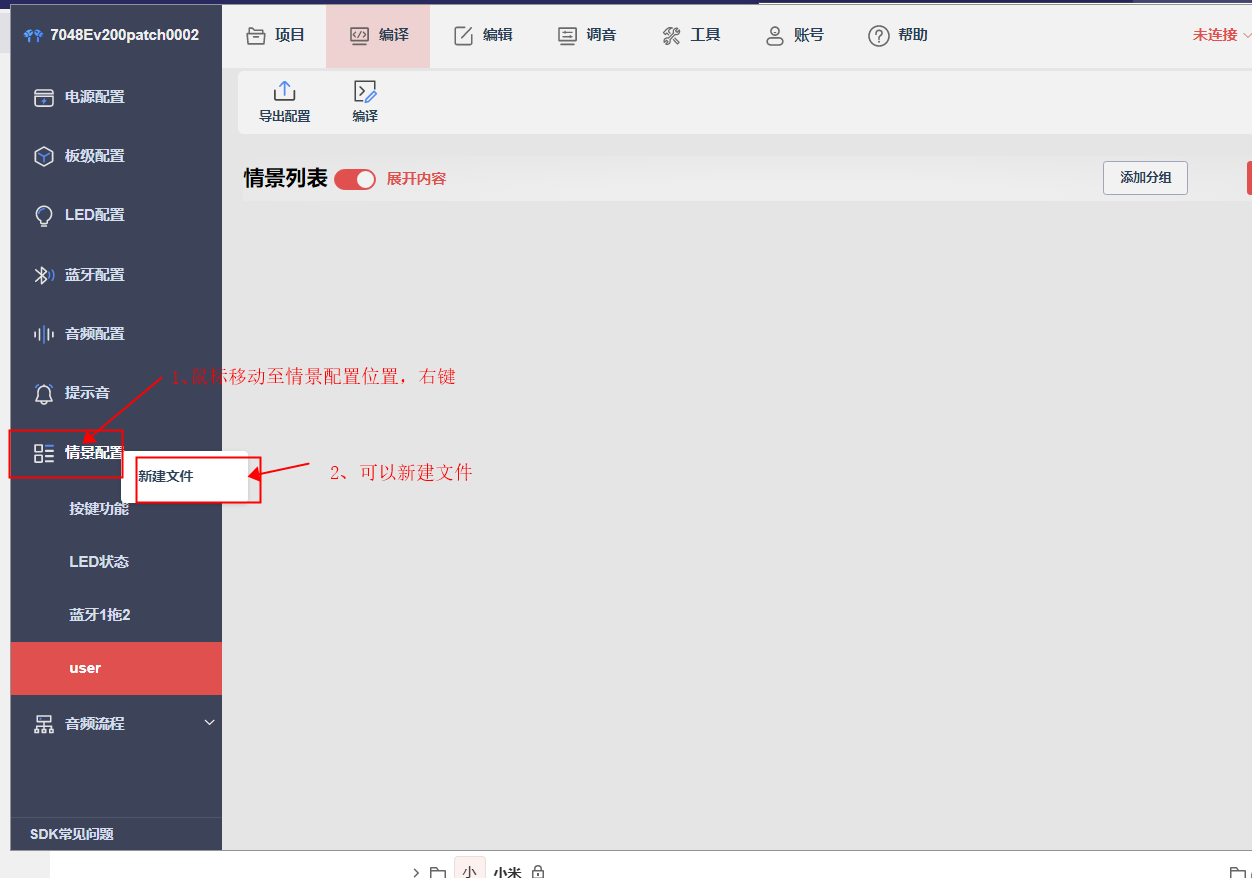

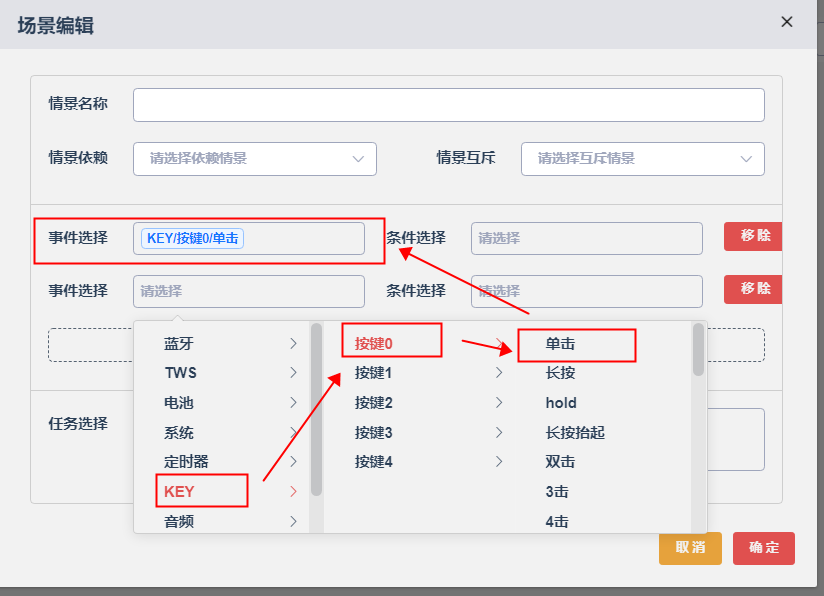

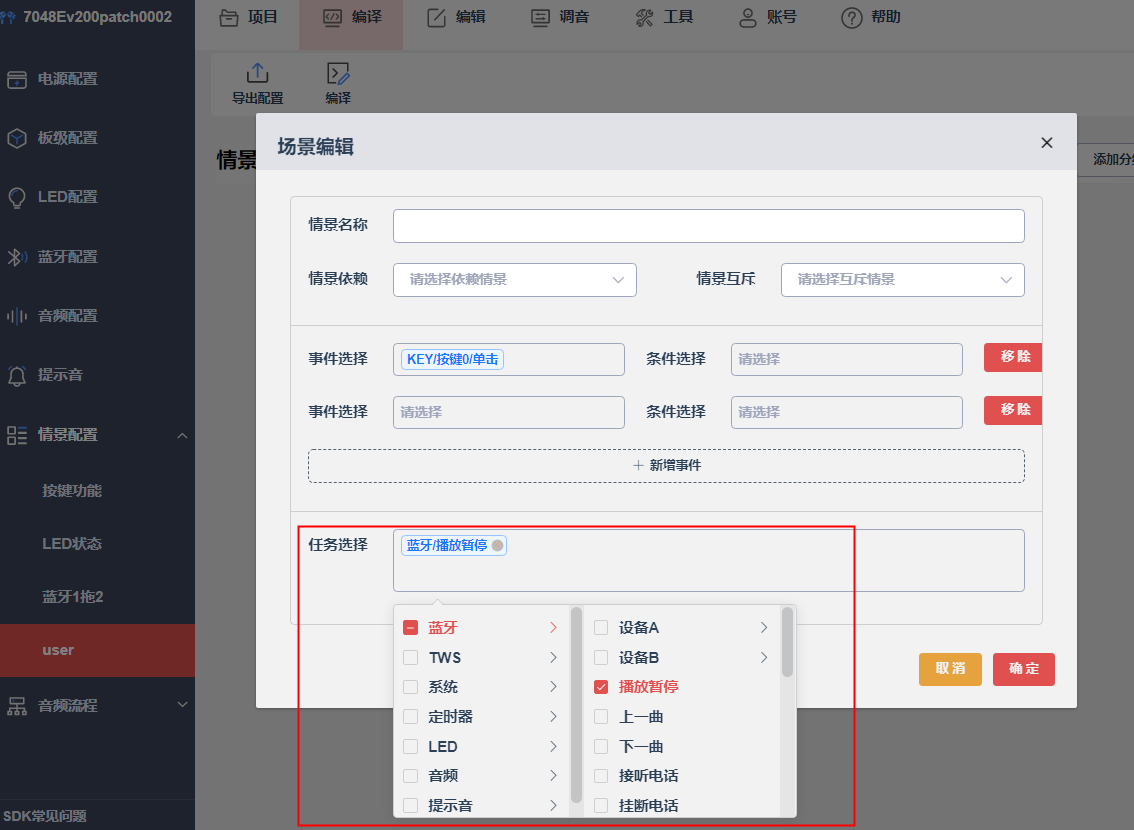

4.3.9 情景配置自定义事件

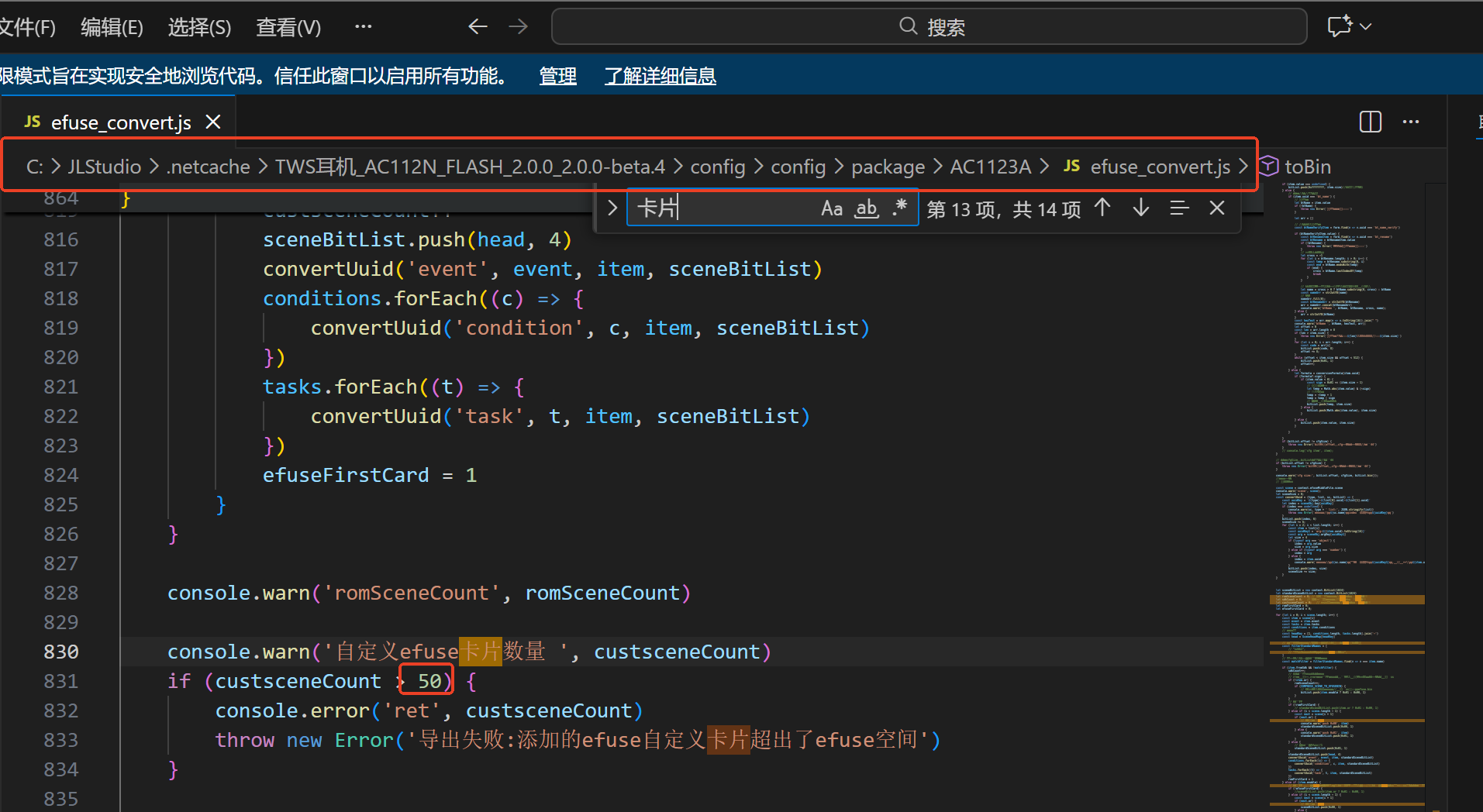

补充：OTP的卡片写入的是efuse，有数量上限，上限值大概是20张左右，具体看自己添加的条件数量，卡片的选择的条件越多，越容易超出上限；

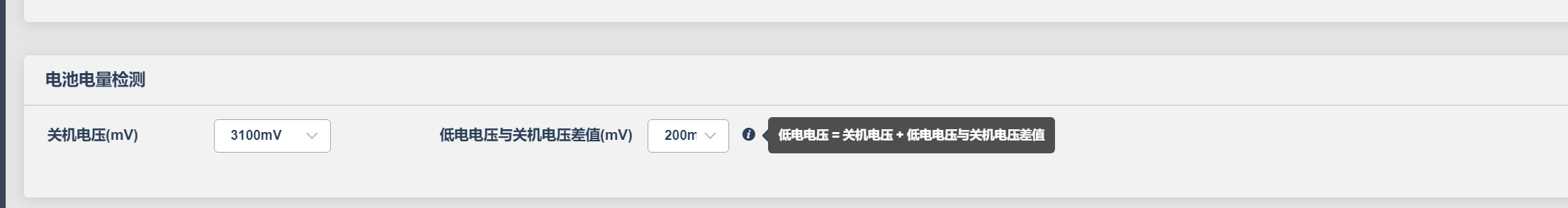

4.3.11 低电配置

关机电压：当电压低于此值的时候，耳机关机

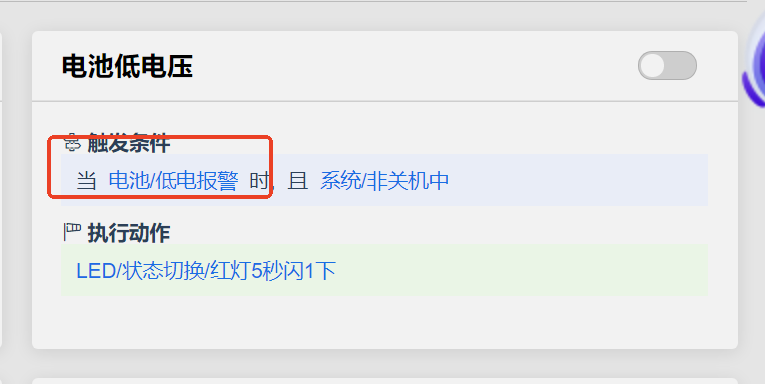

低电电压与关机电压的差值：但电压低于关机电压+差值的时候，耳机低电预警，可以在情景配置里增加相对应得灯效；低电提示音无需添加，默认一分钟会播报一次

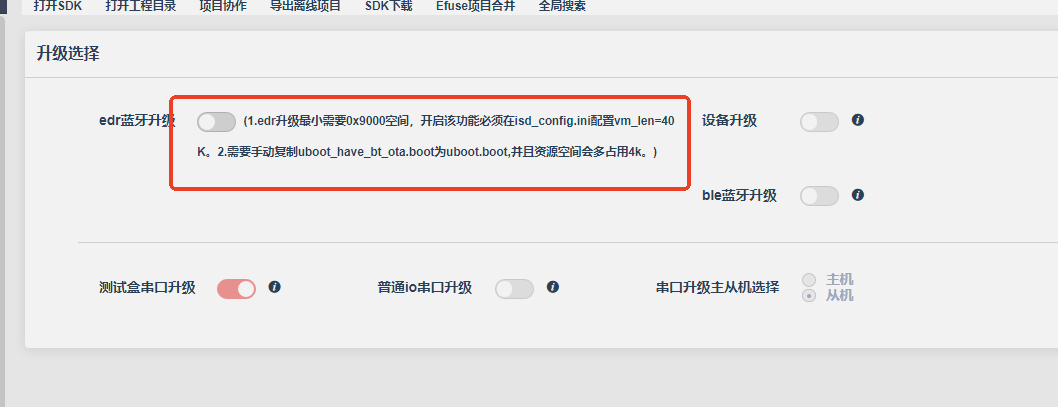

4.3.13 软件升级

112N和704一样，目前支持测试盒串口升级，且测试盒程序需要升级到1.3.4版本，联系FAE获取相关固件
FLASH版本可以支持测试盒无线升级，需要较大的VM空间

4.3.15 电流平衡开关方法

电流平衡默认打开，关闭步骤如下：

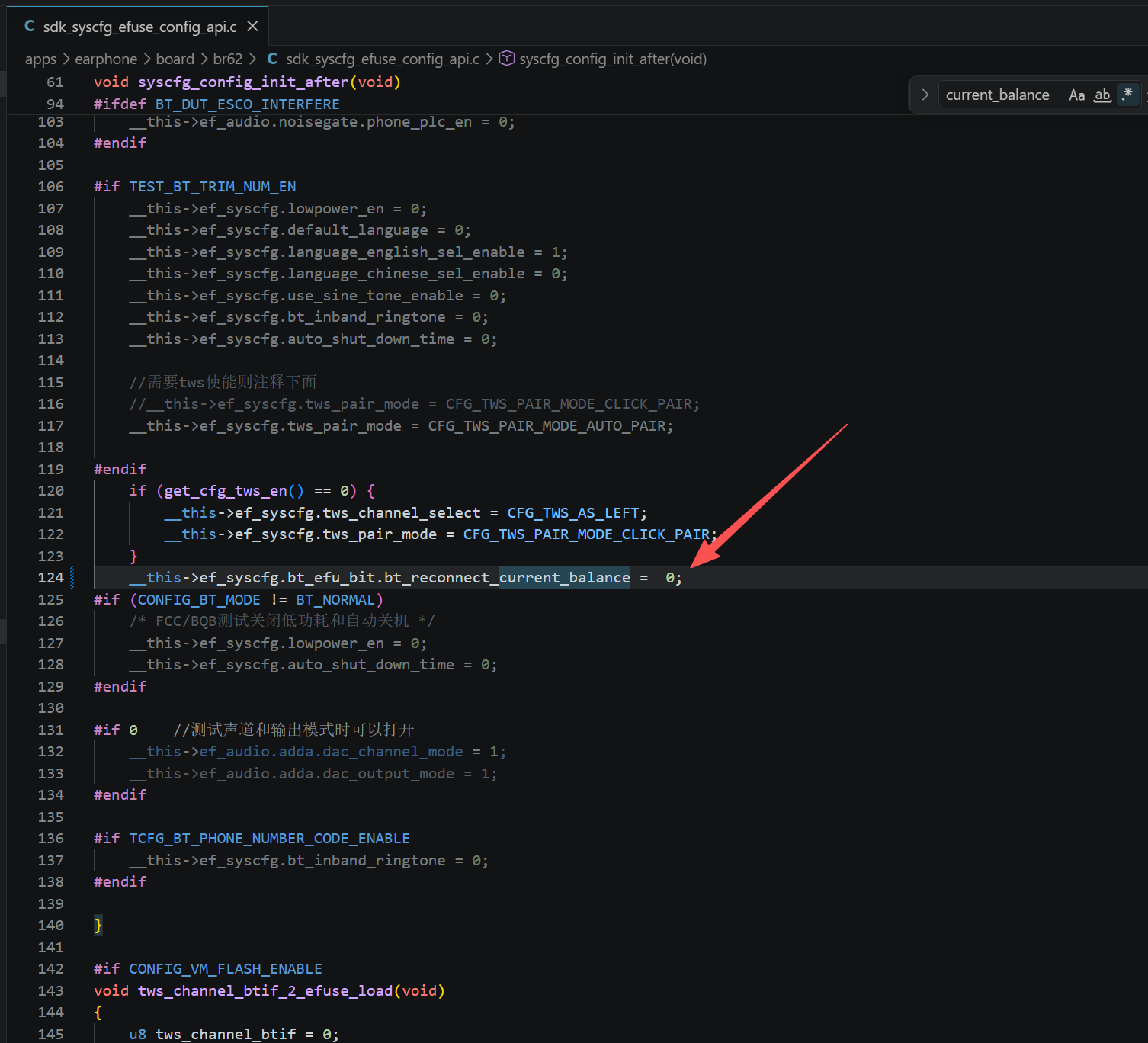

增加这行代码 __this->ef_syscfg.bt_efu_bit.bt_reconnect_current_balance = 0;

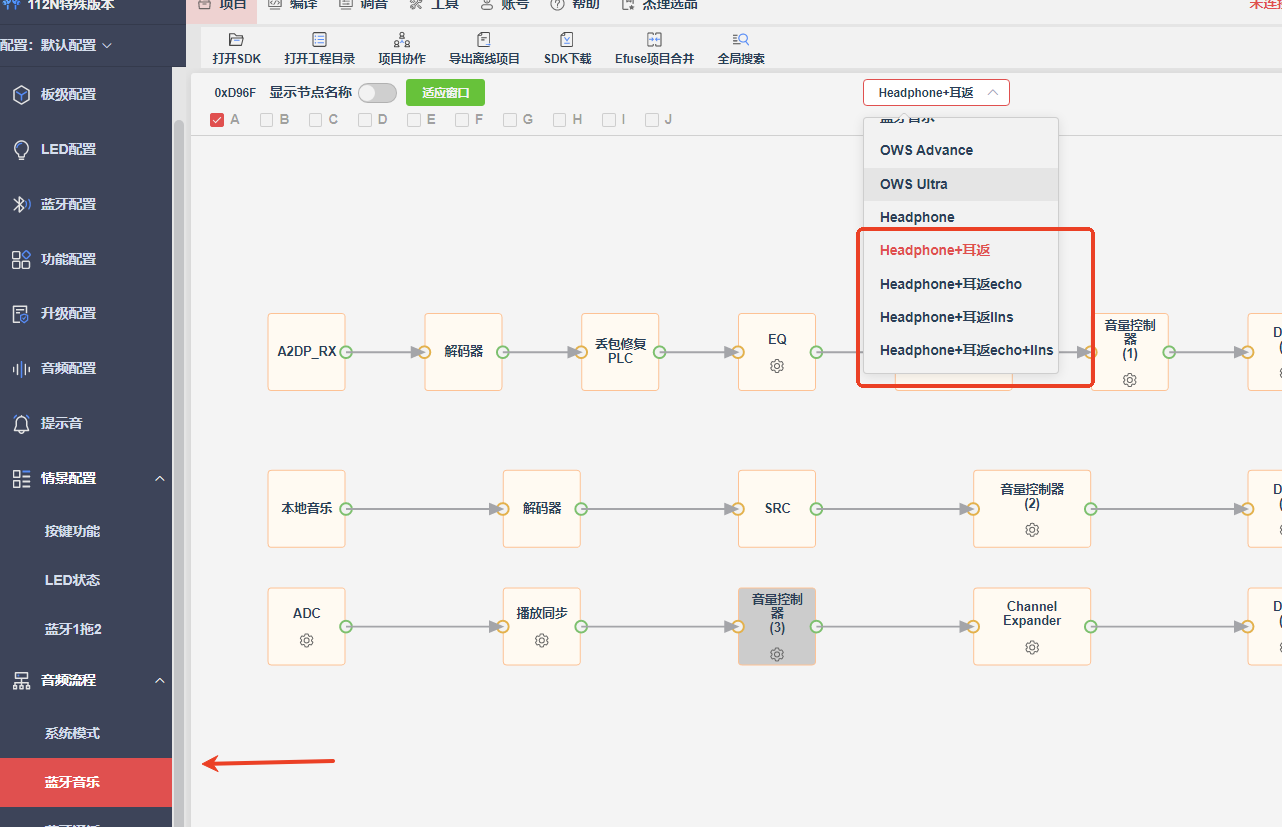

4.3.16 可视化工具中添加EQ节点

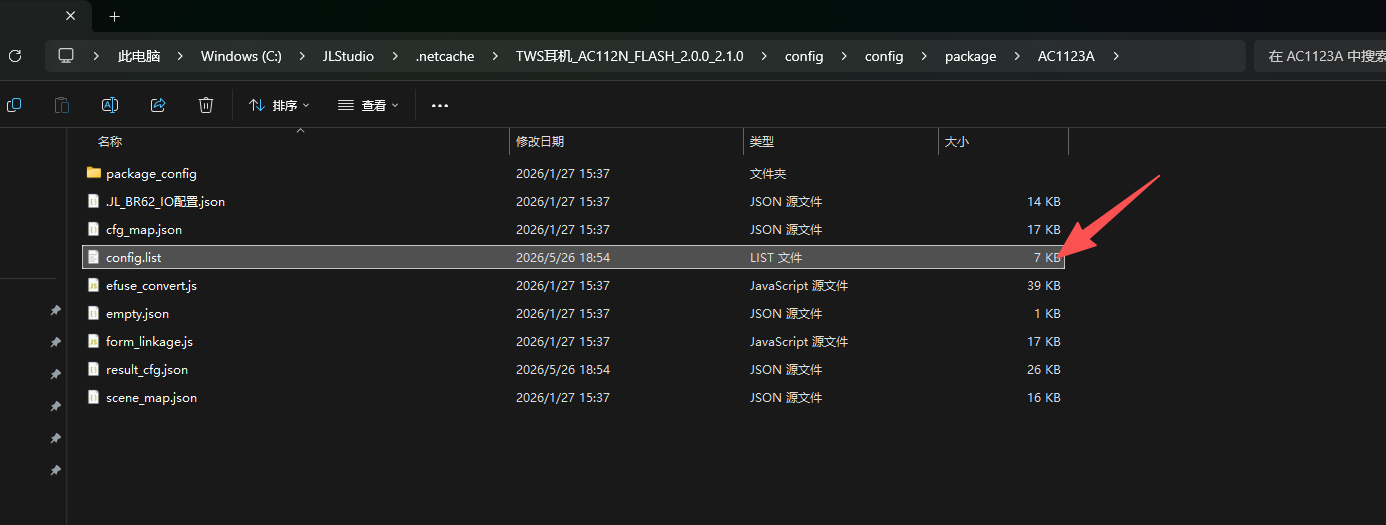

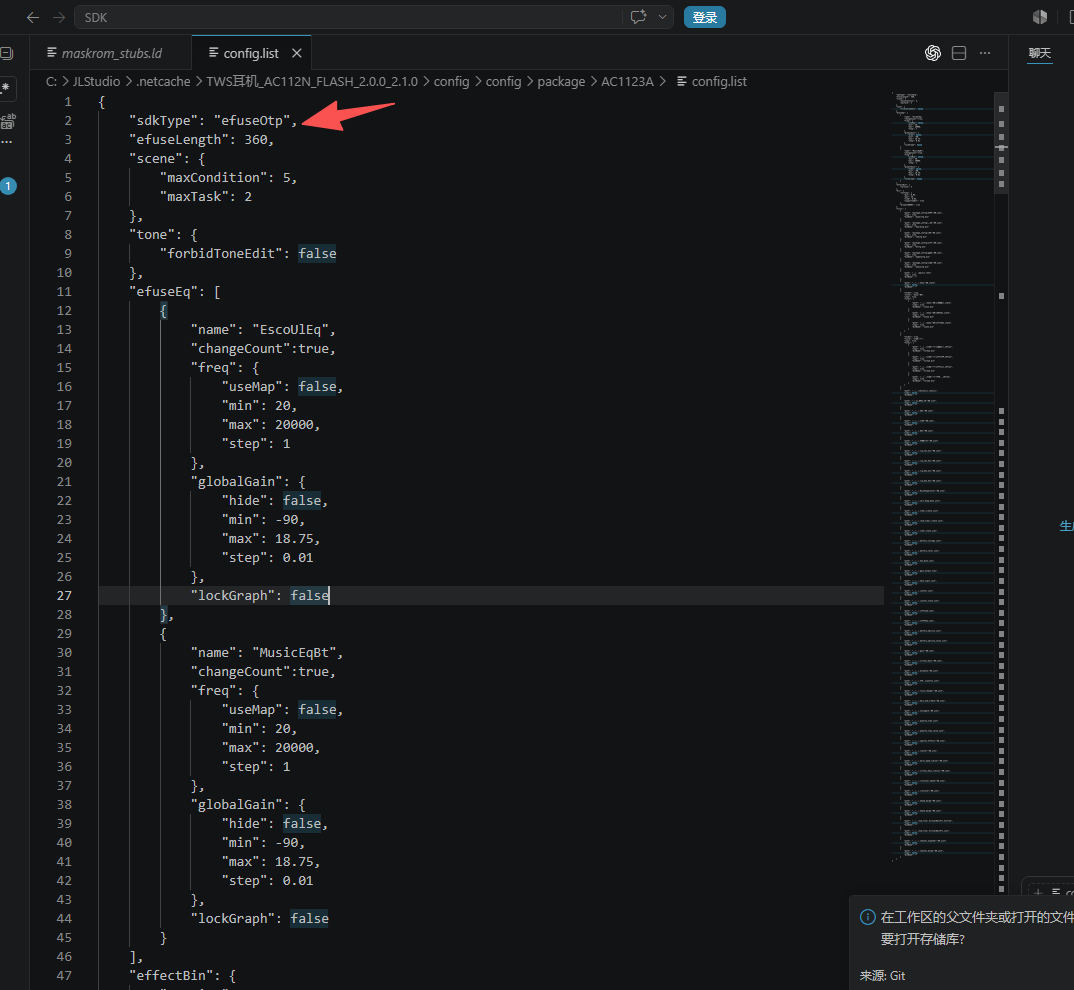

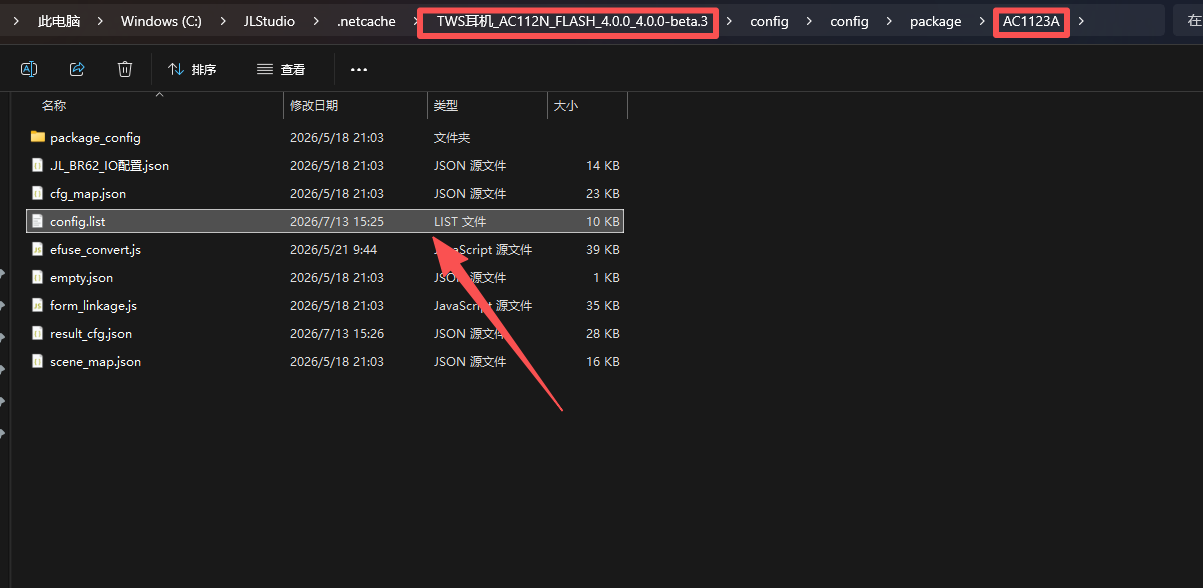

找到下图中的文件config.list p.s. 文件位于可视化工具的JLStudio文件夹内，且注意打开的SDK文件夹要和可视化工具一致。
打开文件，删除一行代码：
可视化工具上按F5刷新，就可以加eq节点了。
加完节点后，再把刚刚删掉的第一行代码撤回，可视化工具再按F5刷新，然后导出配置。
此时efuse_convert.js已经改成了EQ全精度了，不用再修改。

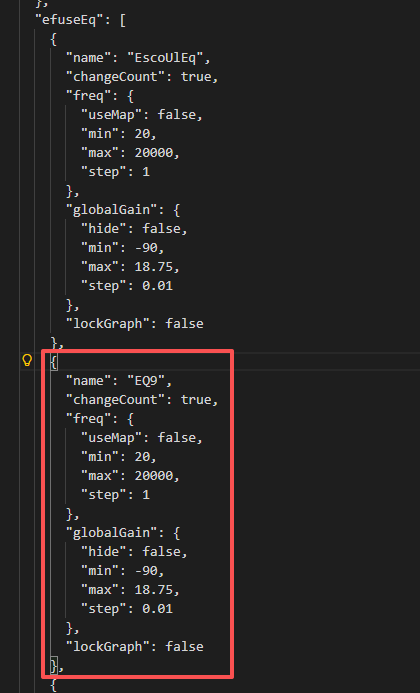

在config.list文件中增加已经添加的EQ节点（复制EscoUlEq的代码段，修改自己的EQ名称即可）
保存后，可视化界面F5刷新即可。

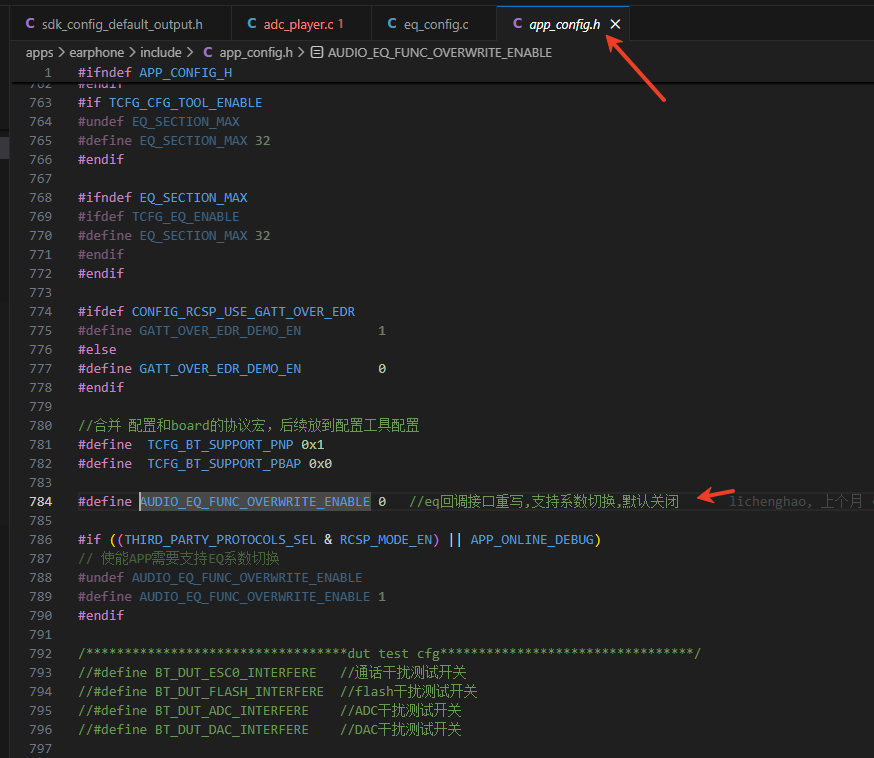

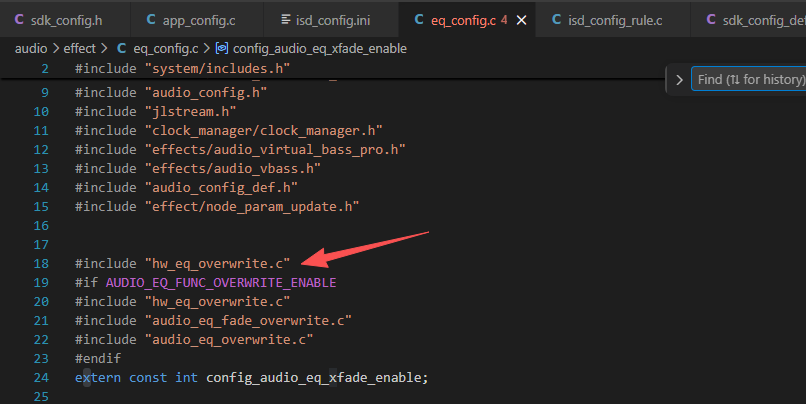

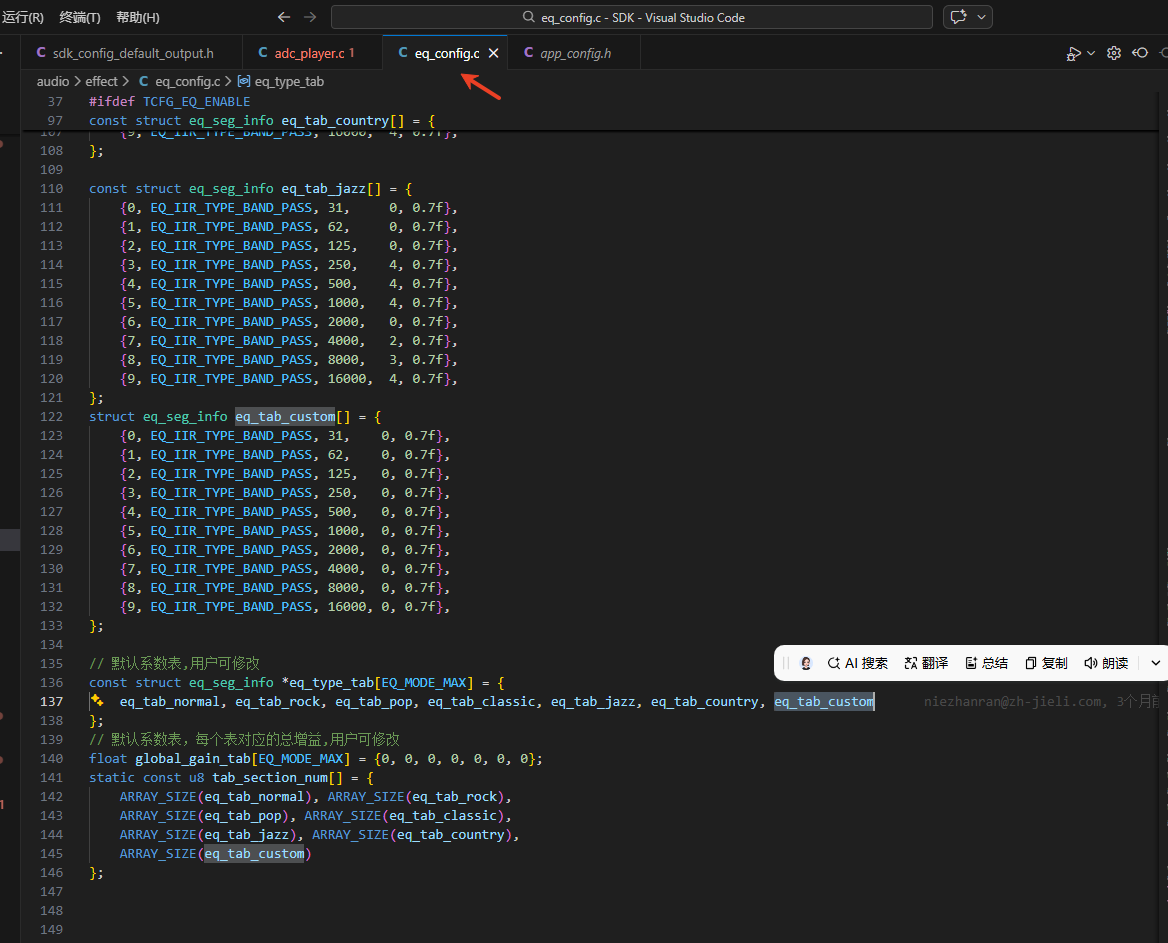

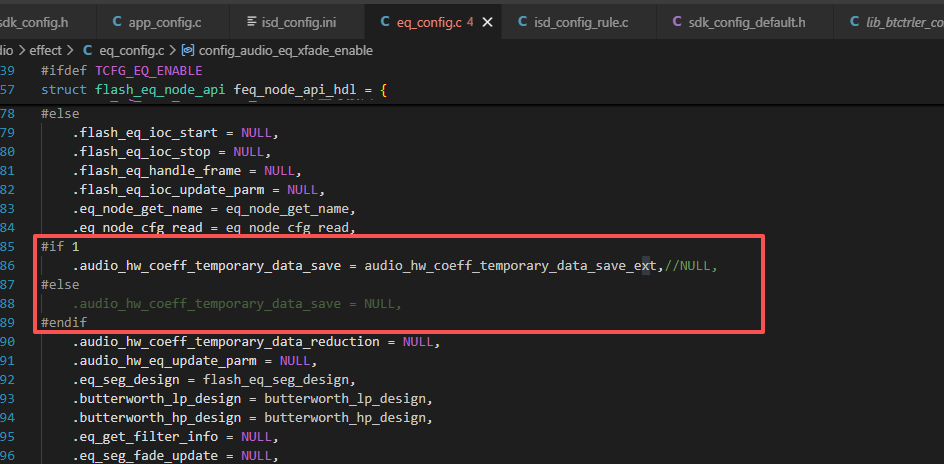

代码中修改如下：

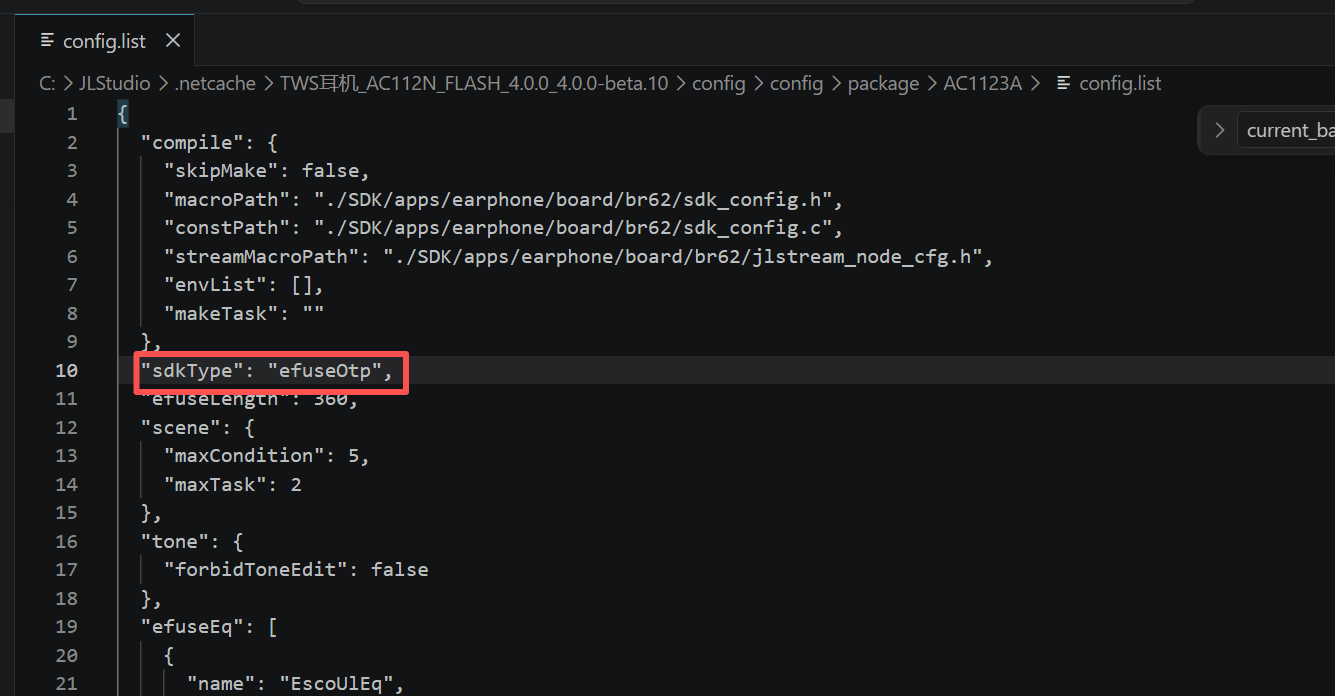

对应当前使用的具体SDK版本以及选择的封装，找到config.lst文件

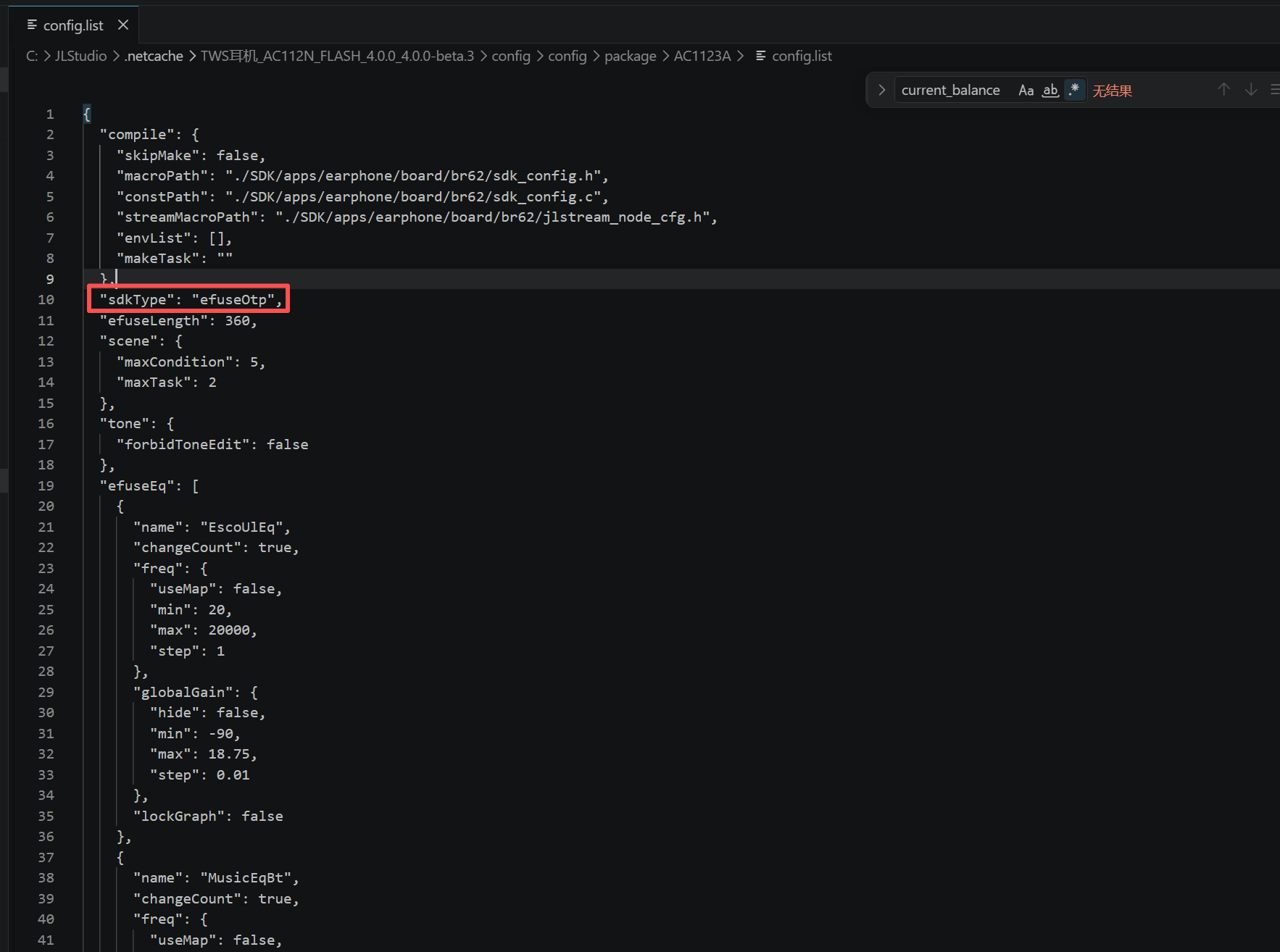

将"sdkType": "efuseOtp",这行删除，然后在可视化工具按F5刷新界面，就可以自定义添加节点了：

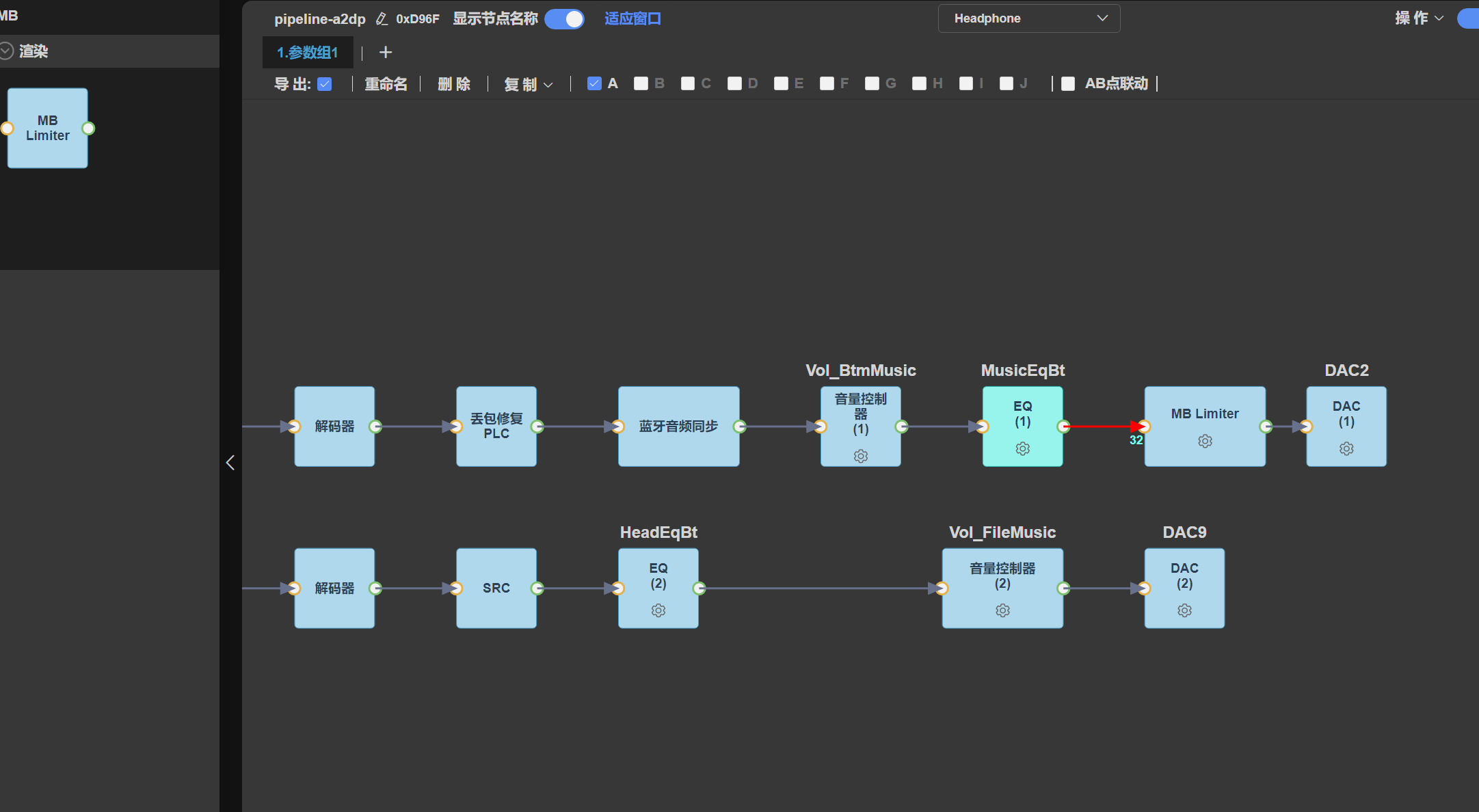

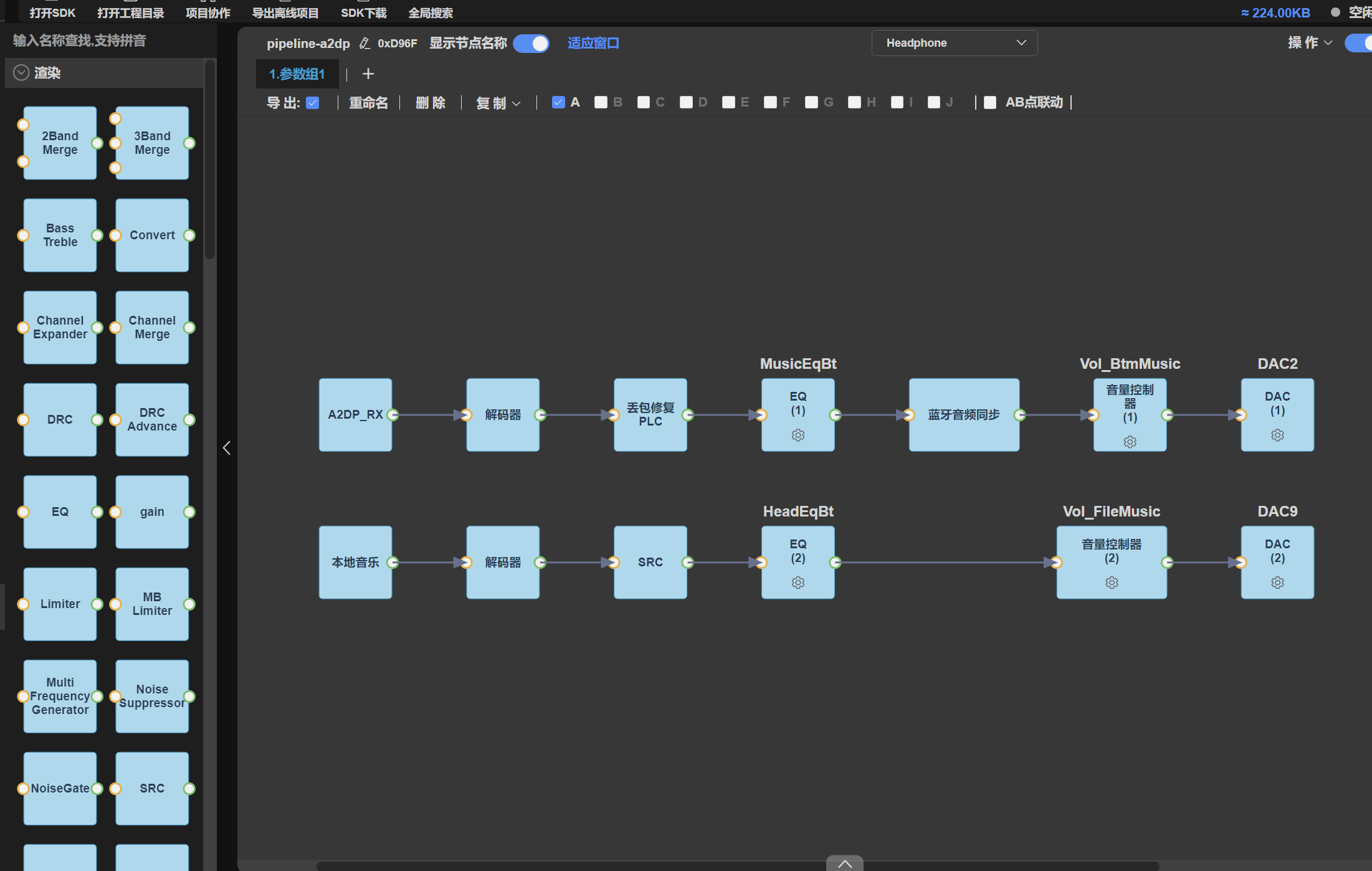

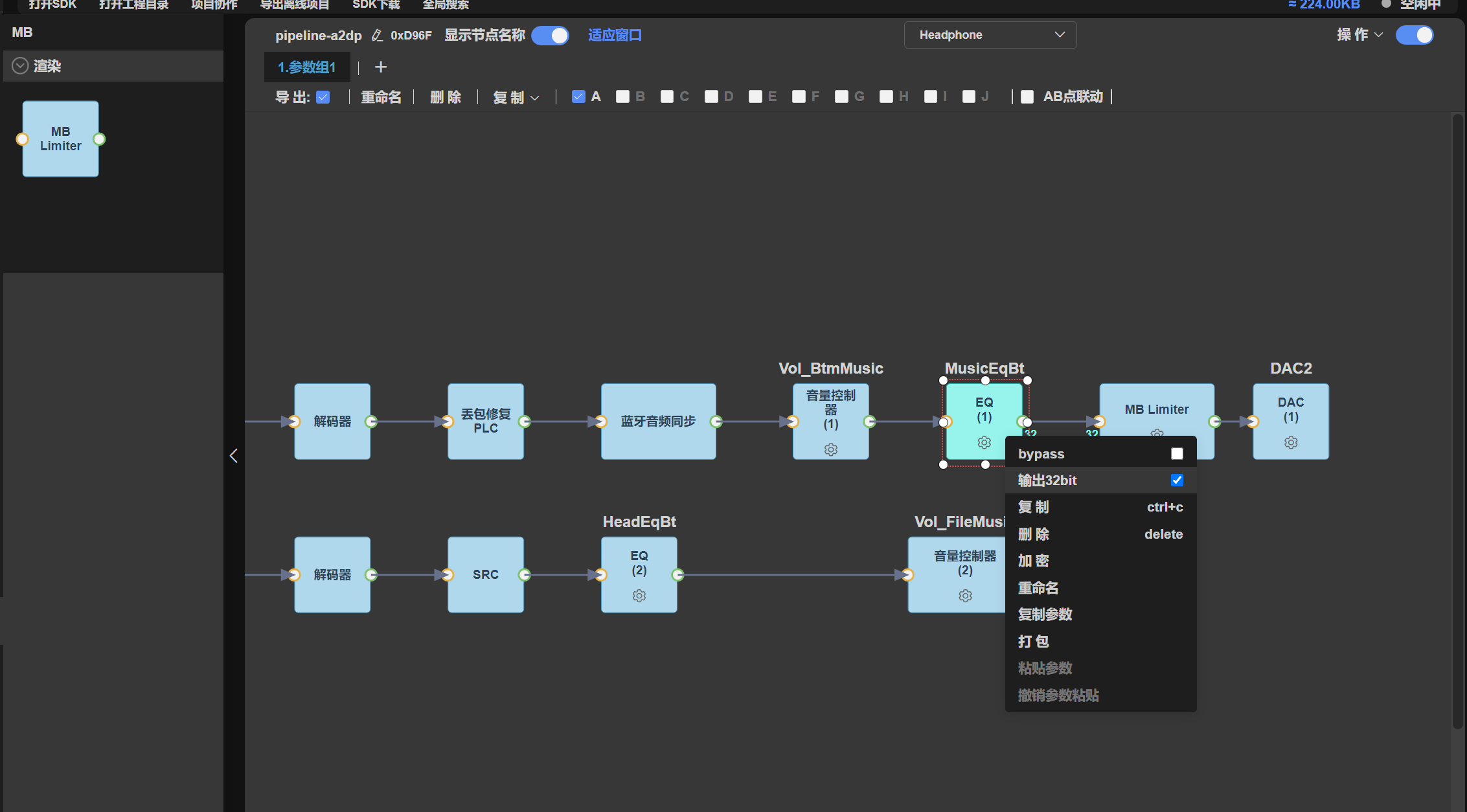

现在举例添加一个MBlimter节点：

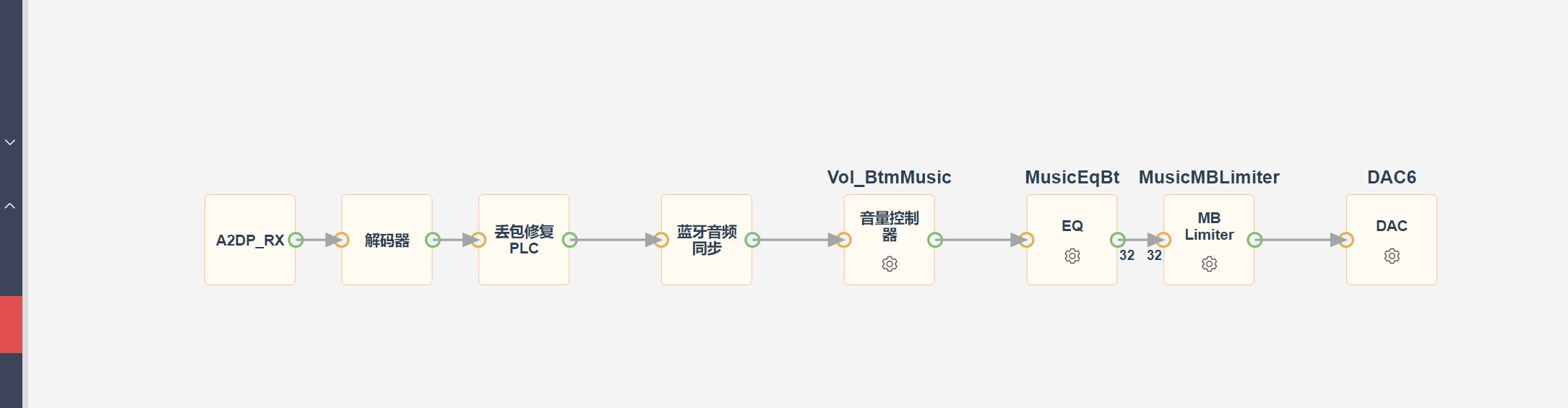

由于MB Limiter节点是32bit输入，需要将EQ节点也改成32bit输出：

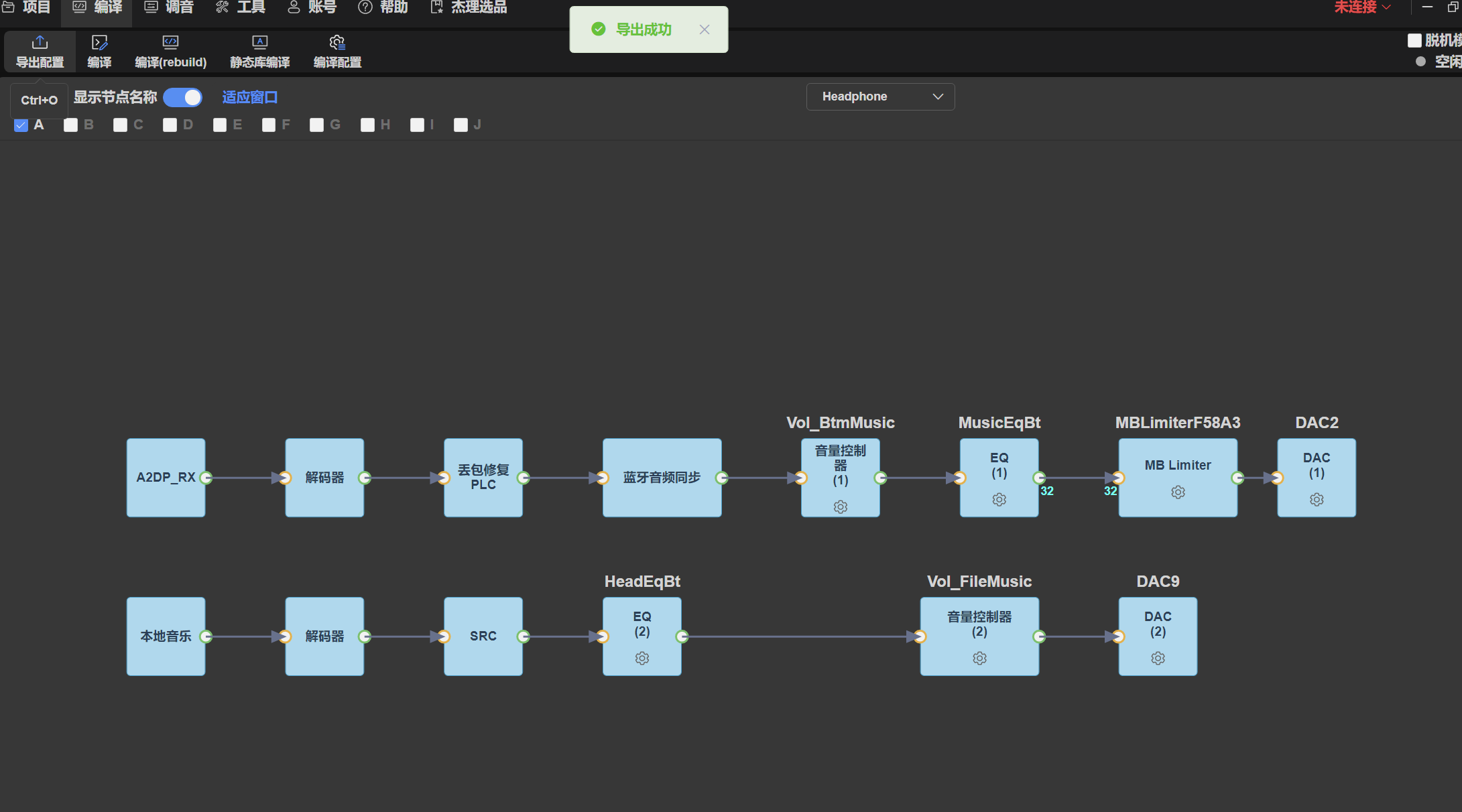

改好之后，将之前删除的这行"sdkType": "efuseOtp",代码撤回，重新加回来，然后可视化再按F5刷新，就可以顺利导出配置了：
