杰理可视化空间音效调试说明

流程资源：

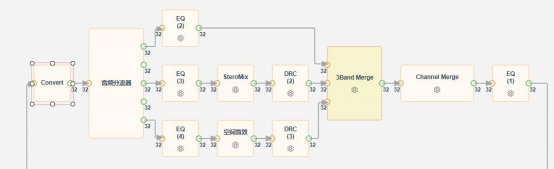

整个空间音频的流程分三路， 由3BandMerge合并，空间音频整体需要预留30k左右的 ram，第一路是一个低频，第二路是获取左右耳差异的diffuse部分，第三路是去掉低频部分的信号经过空间音效的算法处理；

节点切换分析：

开启空间音效，eq1， eq2， eq3， eq4是切换到open参数（参数表里面的第二个参数），关闭空间音效，从convert节点跳到ChannelMerge节点，并完成上述4个eq切换为close参数（参数表里面的第一个参数）；
上图流程是TWS和OWS耳机流程，如果是头戴式流程，去掉ChannelMerge节点，

节点设置

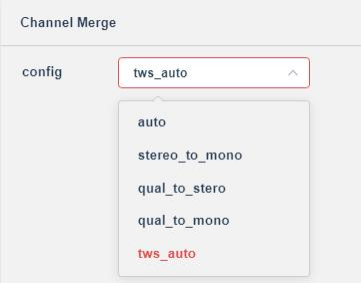

ChannelMerge节点设置

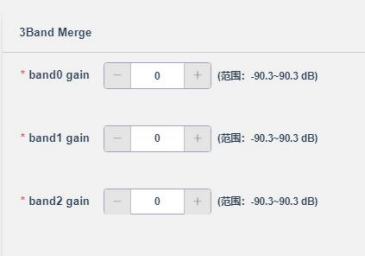

3BandMerge节点设置


SteroMix节点设置

突出左右耳差异信息，有一定拓宽声场作用，可将细节成分展现，体现在背景音乐的效果上；

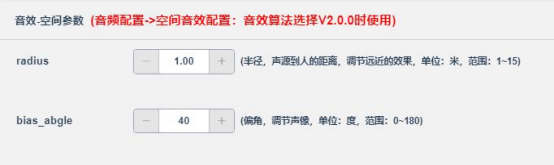

image 空间音效节点设置
空间音效节点可调节参数是声源到人耳的半径radius 以及声像范围偏角bias_angle；
这里的bias_angle所成声像是40，表示左右耳当作独立音源，距离正前方的偏角分别是+-40 度所成的区域，注意声像大了并不是很好，会出现声音模糊，人声弱化问题，偏角设定为0，成为点声源（在正前方的），无法区分左右；实际测试下图参数是最佳，设为默认。
image EQ2节点设置（参考参数）

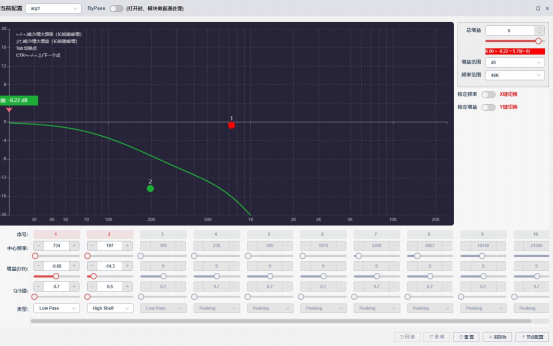

一个大概100HZ 的低通，图中总增益提高了6db，可根据实际情况进行相应调整，如果整体听感上低频较重，就减少， 比如一些头戴式耳机或者入耳式耳机；如果是OWS这种，适量增加， 以实际听感为主
image EQ3节点和SteroMix节点所在通路设置（建议用下面红色字体的方法， 比较简单）

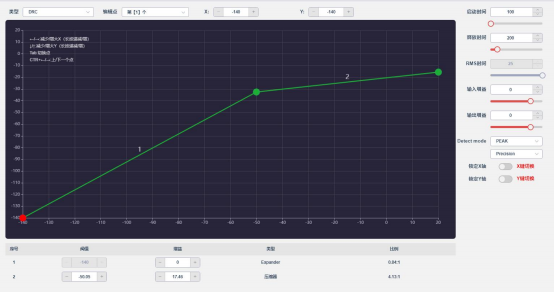

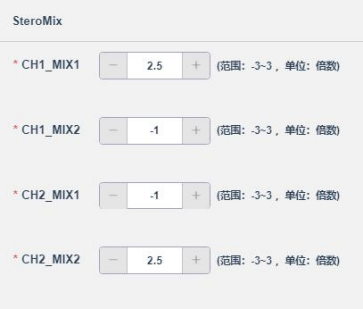

EQ3所在通路主要是取左右耳差异部分，两种调试方法，一种是EQ3 内部直通，总增益为0，（即去掉eq3），在SteroMix节点设置2.5-1-1 2.5；这种设置增强左右耳的差异，一定程度上将diffuse扩大； 由于增益较高，后面加一个DRC做压缩器调控， DRC参考参数如下：

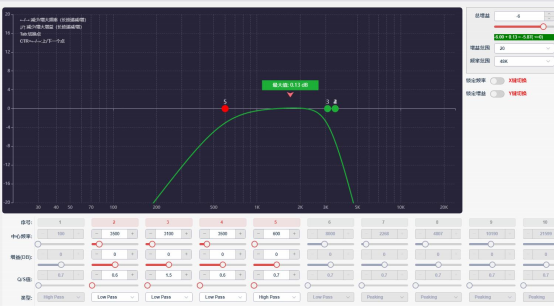

image 另一种方法是提取中频段进行处理，比如1k~3k范围，结合后面的SteroMix节点，SteroMix 参数设置为1-1-1 1，即左右等量取差异，可以根据实际听感适当扩大中频范围，整体听感上是背景音色略有渲染，总增益设在-6左右，太高会听起来嘈杂，这种可以不用加DRC调， EQ3设置如下：

EQ4节点所在通路设置

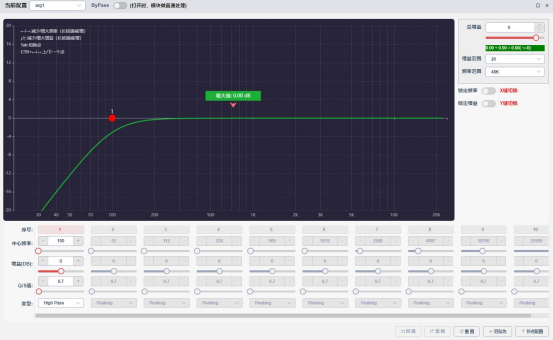

EQ4是提取除去低频之外的信号，送入空间音效节点处理，参数设置如下：
image 空间音效节点对左右耳信号的声像重新确立，如果测试发现在线调试修改参数没有改变，试着暂停音乐再打开，看效果上有没有变化。
EQ1节点参数设置（注意：EQ1 的关闭参数是默认参数，该参数是客户根据耳机的频响调试出来的“最佳”参数，下图只是一个项目的参数示例，不能复制）

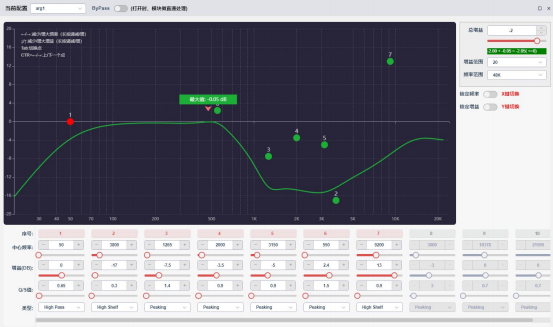

EQ1节点是进行最终效果微调的，一般open参数和close（原声app eq）参数设为一样，总增益可以减少2个db，如下：
image 这样做的好处是开关空间音频，音色不会发生太大改变，在此基础上进行微调也较为方便；

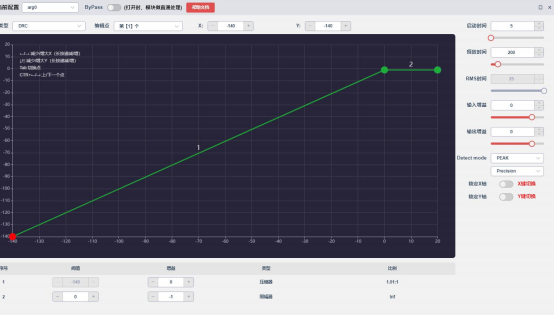

后置DRC1参数设置
如下图：

在线调试工具的使用和注意事项：

1.板级配置在线调音使能打开
2.连接上通讯端口
3.检查三条通路在打开状态下是否成功切换，具体测试方法如下：
3BandMerge节点的3个参数能够分别控制三条通路的增益，故，可以依次检查三条通路的切换问题， 比如检查第一条通路，可以把3BandMerge参数设为0-90-90，意味着后两路是静音，只开通了第一路，这时候做开关切换，eq2如果是100HZ低通，会有明显变化；以此类推，检测第二路，把3BandMerge参数设为 -90 0-90，检测第三路设为-90-90 0；
4.检查空间音效节点是否正常，空间音效节点在开启空间音频下，把3BandMerge参数设为-90-90 0，修改空间音效节点参数，会有明显变化（如果没有，暂停音频再打开，听是否变化）；
5. 以上为准备工作，开始调音后，每次切换为关闭，再切换为打开，修改的参数会变为默认参数，需要重新点开对应节点，出现参数更新字样才是更新成功，如果多个节点都有修改，那么都需要点开一次；
6. 4个eq参数都有close和open参数表，对应关闭音效和打开音效的参数，具体顺序是代码控制的，新版本可以将EQ2, EQ3, EQ4 的close和open参数设为一样；
7.切换时候采用了eq 的淡入淡出效果，出现切换后很长时间才加载效果，可能是淡入淡出的时间需要调小一点；
8.完成在线效果后需要离线下载确认是否与在线调试效果一致，确认后把冗余的节点删掉；
注意：
在使用AB 点切换或参数组切换的时候，注意需要保证三路都能通过，即音频流不存在节点跳跃，测试方法是3BandMerge参数设置-90-90-90看是否静音；
空间音效听感效果：
相比未加音效的声音，整个声场会开阔一些，听上去有一定空间感，尤其是背景音乐多的歌曲，不再是头内发声音，距离上感受是在头表面和头外部的感觉，同时不过于改变歌曲和人声的音色；空间音效对于纯人声的效果不明显，对于背景音乐比例多的效果好。
