关于VM、蓝牙配置区和4K预留区

📎 原始文档：https://www.kdocs.cn/l/ciXKzmpZQUMy 关于VM、蓝牙配置区和4K预留区

VM、蓝牙配置区和4K预留区在flash中的分布各区域配置由isd_config_rule.c或者isd_config.ini文件决定
单备份

uboot
code
VM（VMIF）
蓝牙配置区（BTIF）
其他预留区（可有可无）	自定义区域1
	自定义区域2
	......
4K预留区

双备份

uboot
code1
code2
VM（VMIF）
蓝牙配置区（BTIF）
其他预留区（可有可无）	自定义区域1
	自定义区域2
	......
4K预留区

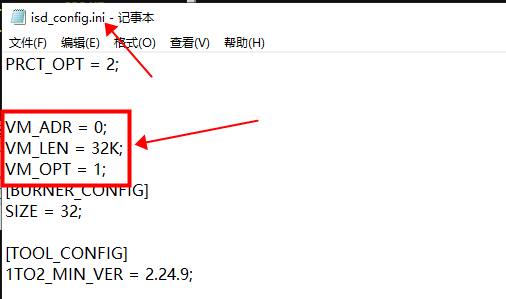

VM 在代码中，VM的地址、大小配置，最终由isd_config_rule.c或者isd_config.ini文件决定

VM_ADR

此项的值表示VM区的起始地址，此项的值为0时，表示VM地址由程序自动分配，否则VM地址固定为指定地址（按照flash物理地址来分配，例如flash 8Mbit，想要把VM区放在flash倒数第4个4K的位置，则可配置为0xfc000），但要注意指定的地址不能与其他区域冲突或者超过flash大小。
双备份的代码结构下，建议固定地址，避免空间浪费，还能避免代码空间变化导致VM被擦除，常用的地址为0xfc000（flash 8Mbit，下面的VM_LEN=8K）。

VM_LEN

此项的值表示VM区的最小值，当VM_ADR=0时，实际VM大小可能会大于VM_LEN，单备份代码需要测试盒无线升级时，VM_LEN要大于等于32K，双备份时可调整为8K节约空间。

VM_OPT

此项的值表示每次升级代码时需要对VM进行什么操作，为0时表示擦除VM，为1时表示不操作VM（但是当代码大小变动影响到VM地址或者VM大小时，VM也会被擦除），为2时表示保护VM（一般不用）。
该配置的作用范围是所有普通升级方式：强制升级工具升级、测试盒串口升级、测试盒蓝牙无线升级、杰理之家OTA；而第三方被动式双备份升级时不操作VM（使用db_update_data.bin文件升级的方式），比如涂鸦OTA。

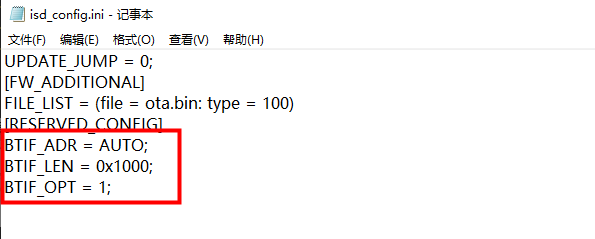

3. 蓝牙配置区

BTIF_ADR

此项的值表示蓝牙配置区的地址，此项值不要改动，默认为AUTO，由程序自动分配。

BTIF_LEN

此项的值表示蓝牙配置区的大小，此项值不要改动。

BTIF_OPT

此项的值表示每次升级代码时需要对蓝牙配置区进行什么操作，为0时表示擦除蓝牙配置区，为1时表示不操作蓝牙配置区（因为蓝牙配置区始终排在VM后面，在无自定义区域的情况下，蓝牙配置区的地址会被固定在flash倒数第二个4K的位置，配置为1不会存在擦除蓝牙配置区的情况），为2时表示保护蓝牙配置区（一般不用）。
该配置的作用范围是所有普通升级方式：强制升级工具升级、测试盒串口升级、测试盒蓝牙无线升级、杰理之家OTA；而第三方被动式双备份升级时不操作蓝牙配置区（使用db_update_data.bin文件升级的方式），比如涂鸦OTA。
4. 4K预留区 4K预留区是大部分芯片SDK默认预留的flash空间，大小为4K，固定在flash最后4K的位置，用于存放一拖二、一拖八烧录的蓝牙地址、认证码等信息。
该区域一般只有在一拖二、一拖八烧录时才会被擦除。

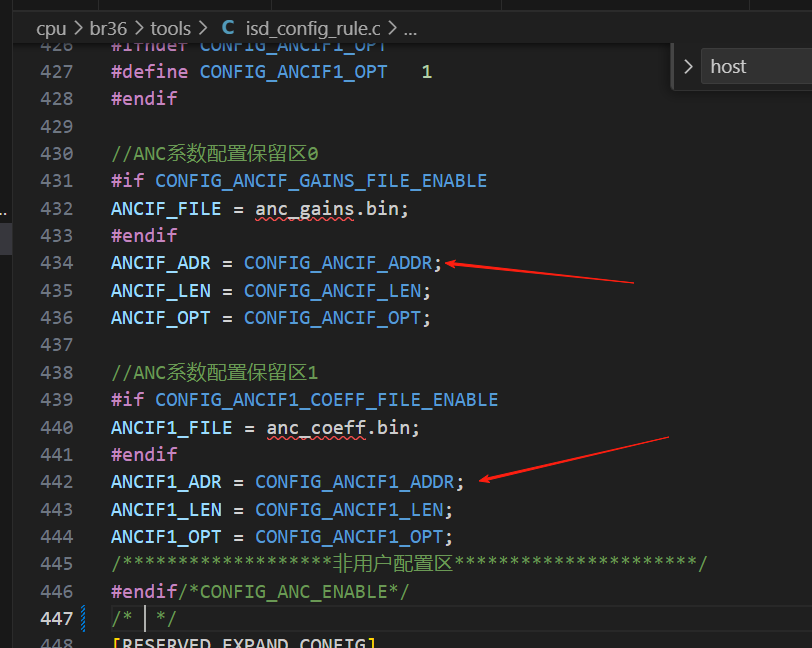

5. ANC区域 SDK开启ANC功能后，会默认开辟存放anc参数的区域，不同的flash大小需要使用不同的anc区域地址，否则会报空间异常，具体修改isd_config_rule.c或者isd_config.ini中的ANCIF_ADR和ANCIF1_ADR
6. 自定义区域用户可以自己在flash中开辟一块区域存放数据

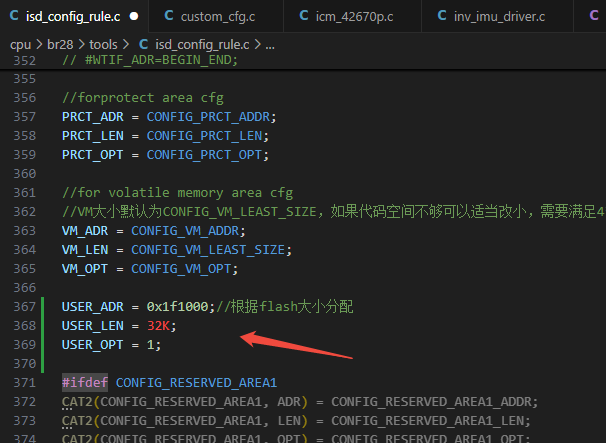

新增自定义区域：修改isd_config_rule.c或者isd_config.ini，划一块区域使用，如需在区域中默认放一个文件，使用FILE配置
USER_FILE = user.bin //如需在区域中默认放一个文件，参考此配置
USER_ADR = 0x1f1000;
USER_LEN = 32K;
USER_OPT = 1;

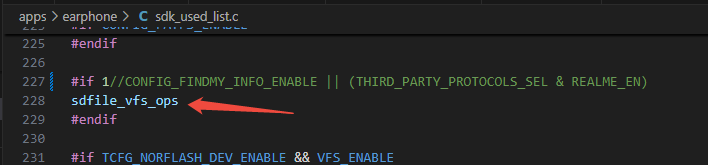

读写demo（需要在apps\earphone\sdk_used_list.c中打开sdfile_vfs_ops）：

    RESFILE *file = resfile_open("flash/app/USER");
    if(file){
        printf("file open suss\n");
        int ret = resfile_seek(file, 0, SEEK_SET);
        printf("file seek %d\n", ret);
        u8 data_w[32];
        for (int i = 0; i < 32; i++)
        {
            data_w[i] = rand32()%255;
        }
        struct resfile_attrs file_attrs = {0};
        ret = resfile_get_attrs(file, &file_attrs);
        printf("file attrs %d %d %d\n", ret, file_attrs.fsize, file_attrs.sclust);
        //擦除开始==================================================================
        u32 file_flash_addr = sdfile_cpu_addr2flash_addr(file_attrs.sclust);
        u32 erase_unit = 4096;
        u32 erase_size = 0;
        u32 total_size = file_attrs.fsize;
        u32 erase_cmd = IOCTL_ERASE_SECTOR;
        #include "boot.h"
        if (boot_info.vm.align == 1) {
            erase_unit = 256;
            erase_cmd = IOCTL_ERASE_PAGE;
        }
        do {
            int ret = norflash_ioctl(NULL, erase_cmd, file_flash_addr);
            printf("norflash_ioctl ret %d , 0x%x, %d, %d", ret, file_flash_addr, erase_size, total_size);
            file_flash_addr += erase_unit;
            erase_size += erase_unit;
        } while (erase_size < total_size);
        //擦除结束==================================================================
        ret = resfile_write(file, data_w, 32);//写入
        printf("file write %d\n", ret);
        u8 data_r[32];
        memset(data_r, 0, 32);
        ret = resfile_seek(file, 0, SEEK_SET);
        ret = resfile_read(file, data_r, 32);//读取
        printf("file read %d\n", ret);
        put_buf(data_r, 32);
        resfile_close(file);
    }
    else{
        printf("file open fail\n");
    }

特殊情况的处理

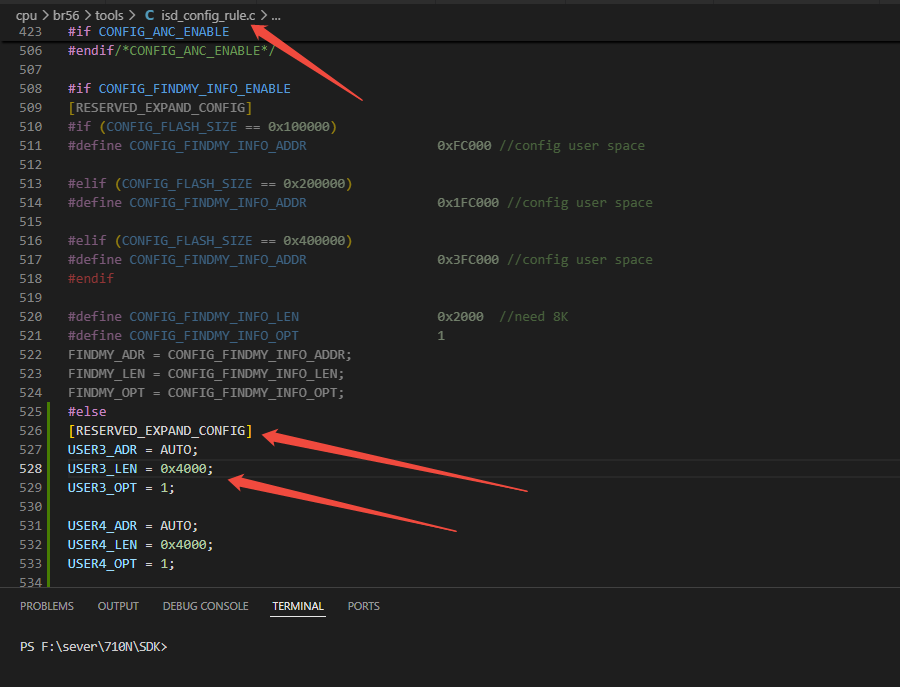

部分SDK对 [RESERVED_CONFIG] 的数量有限制，不能超过6个，如果超过6个会不开机，这个时候需要将用户自定义区域增加在 [RESERVED_EXPAND_CONFIG] 下，文件路径使用"flash/EXT_RESERVED/区域名"。
如果开了ANC，还需要把ANCIF的区域往前挪（自定义区域多大， ANCIF_ADR和 ANCIF1_ADR就往前挪多少）。

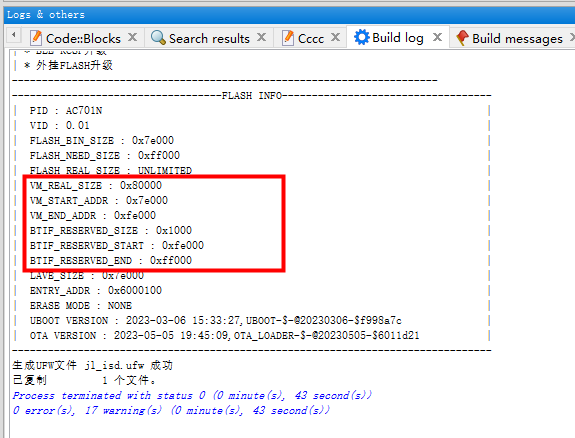

7. 查看各个区域实际地址和大小

单备份

双备份

UBOOT VERSION : 2023-01-06 18:58:49,UBOOT-$-@20230106-$a547aba
代码区空间计算：
代码区空间 = CODE_BOUNDARY_LINE - UBOOT大小(4K对齐)
代码区剩余空间 = 代码区空间 - db_update_data.bin大小(不含UBOOT)
jl_isd.bin ≈ db_update_data.bin + UBOOT

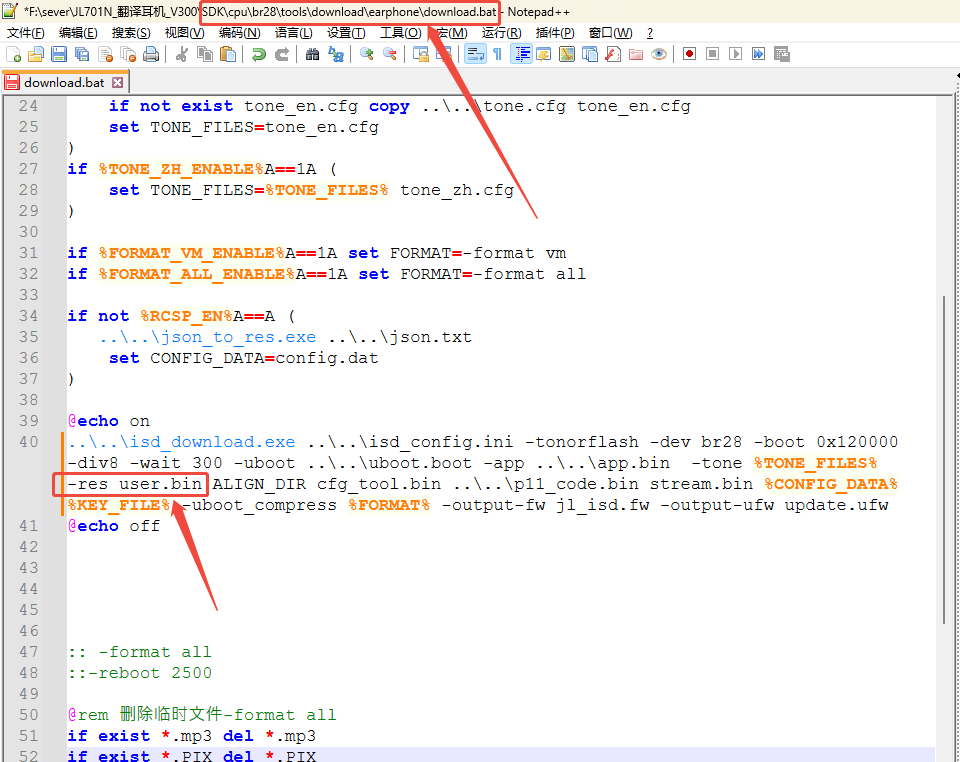

第三方配置文件需要在代码区中加入第三方配置文件，使用download.bat打包。
读取demo

#define RES_CUSTOM_CFG_FILE    FLASH_RES_PATH"user.bin"
void res_file_read_demo(void)
{
    RESFILE *fp = NULL;
    fp = resfile_open(RES_CUSTOM_CFG_FILE);
    if (!fp) {
        puts("file open fail");
        return;
    }
    u8 buf[512];
    fseek(fp, SEEK_SET, 0);
    int r_len = resfile_read(fp, (void *)buf, sizeof(buf));
    if (r_len != sizeof(buf)) {
        puts("file read cfg head fail\n");
        resfile_close(fp);
        return;
    }
    resfile_close(fp);
}
