无线麦无线升级方法步骤

📎 原始文档：https://www.kdocs.cn/l/ceJy2qAKzzPD 无线麦无线升级方法步骤

  1. 有线串口升级： LDOIN 在线升级功能（默认开启）
    #define TCFG_TEST_BOX_ENABLE
    使用说明：

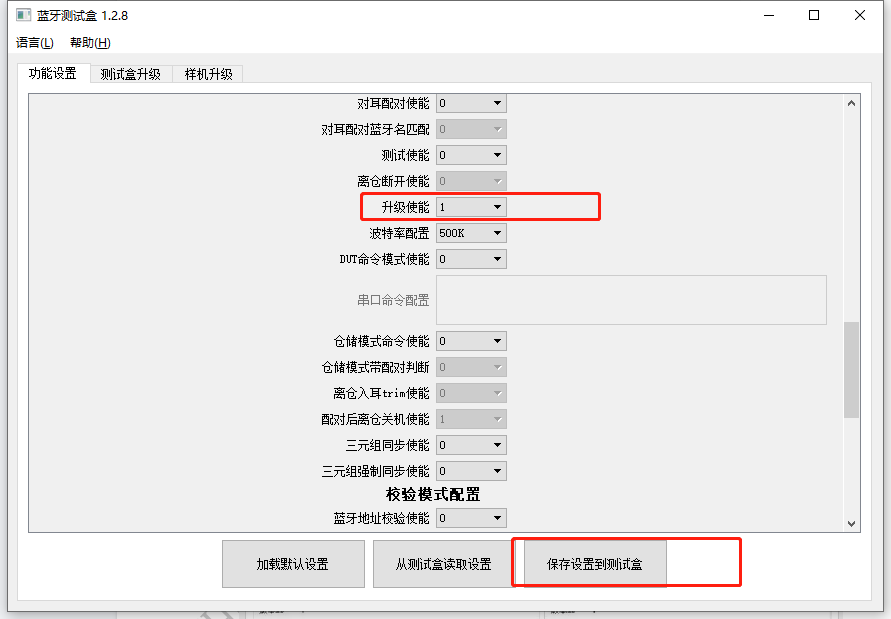

    通过 pc 工具界面打开“升级使能”，并设置好合适的波特率，默认 500,000，点击“保存设置到测试盒”，重启测试盒进入串口升级模式。

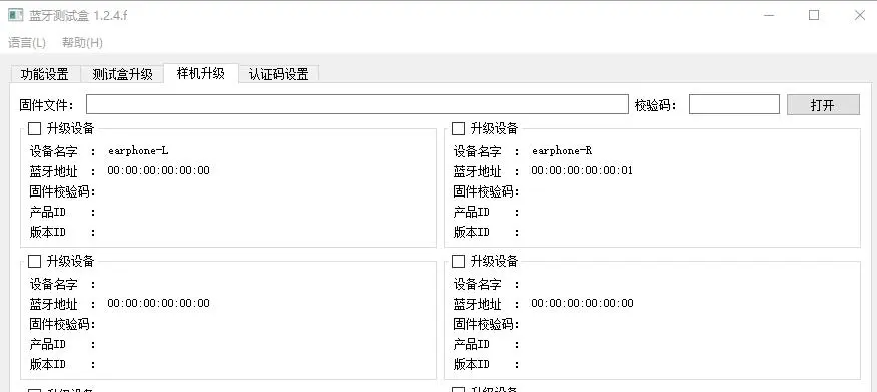

    image 将 LDO IN 引脚接到 L_UR（R_UR），GND 接到测试盒的 GND。切换 pc 界面到“样机升级”界面，默认会显示左右耳的设备“earphone-L”和“earphone-R”，当 左右耳设备在线的时候会显示对应样机的蓝牙地址，不在线设备蓝牙地址为 0 或 1。

  2. 无线空中升级：

关于下拉选项和配对码的选择修改是与程序代码一一关联的：

配对码：程序板级配置文件中WIRELESS_24G_CODE_ID 中对应的值转化为十六进制则是需要填写的配对接入码

入图中为13 ，即设置为0000000D

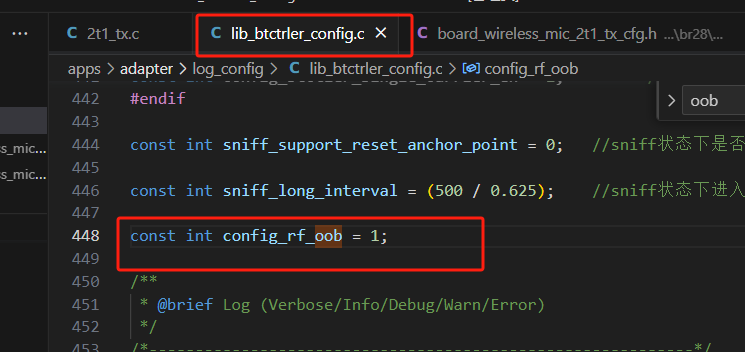

oob：程序中lib_btctrler_config.c 中对应的config_rf_oob 常量的值，所以程序中修改过oob的值后，一定要对应选择oob与程序一致的下拉选项。


①1T1 SDK

测试盒需要升级到 1.2.6.e 及以上版本
测试盒升级时，需要将拨码 1 关闭，拨码 6 打开

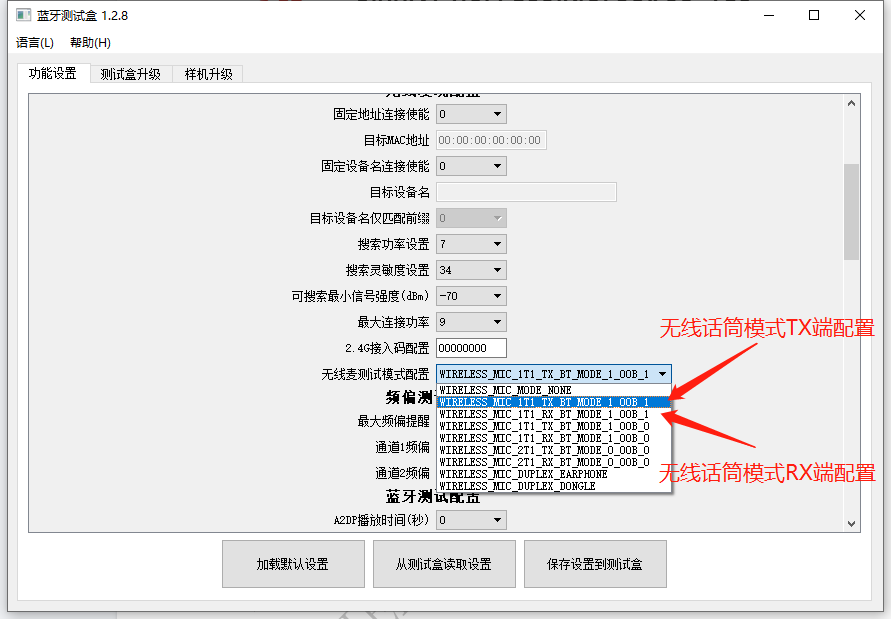

升级接收板时，测试盒需要选择 WIRELESS_MIC_1T1_RX_MODE_1_OOB_1
升级发射板时，测试盒需要选择 WIRELESS_MIC_1T1_TX_MODE_1_OOB_1

② 2T1 SDK

测试盒需要升级到 1.2.8.a及以上版本
1、测试盒升级时，需要将拨码 1 关闭，拨码 6 打开

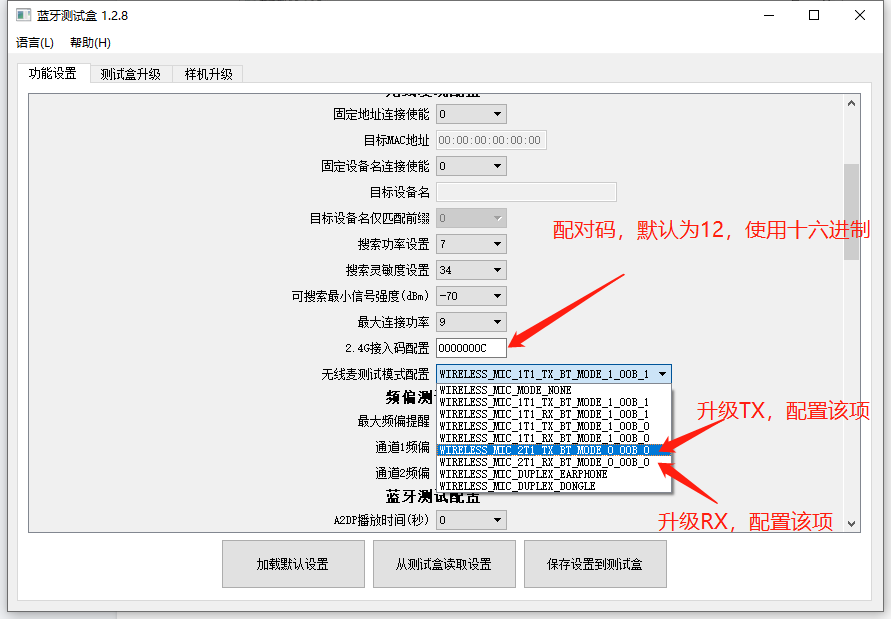

2、配对码要修改为0000000C，对应程序中的WIRELESS_24G_CODE_ID，
需要注意 143版本SDK 、144版本SDK 的配对码要修改为0000000D，测试盒需要选择WIRELESS_MIC_2T1_TX_MODE_0_OOB_1 或者WIRELESS_MIC_2T1_RX_MODE_0_OOB_1

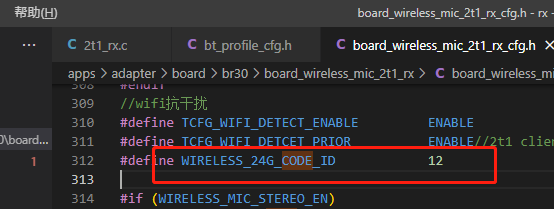

关于配对码是否跟随SDK版本改变，可自行检查程序中下图ID的设置转化为16进制
入图中为12 ，即设置为0000000C
image 3、升级接收板时，测试盒需要选择 WIRELESS_MIC_2T1_RX_MODE_0_OOB_0
4、升级发射板时，测试盒需要选择 WIRELESS_MIC_2T1_TX_MODE_0_OOB_0

③ duplex SDK

测试盒需要升级到 1.2.8.a及以上版本
1、测试盒升级时，需要将拨码 1 关闭，拨码 6 打开

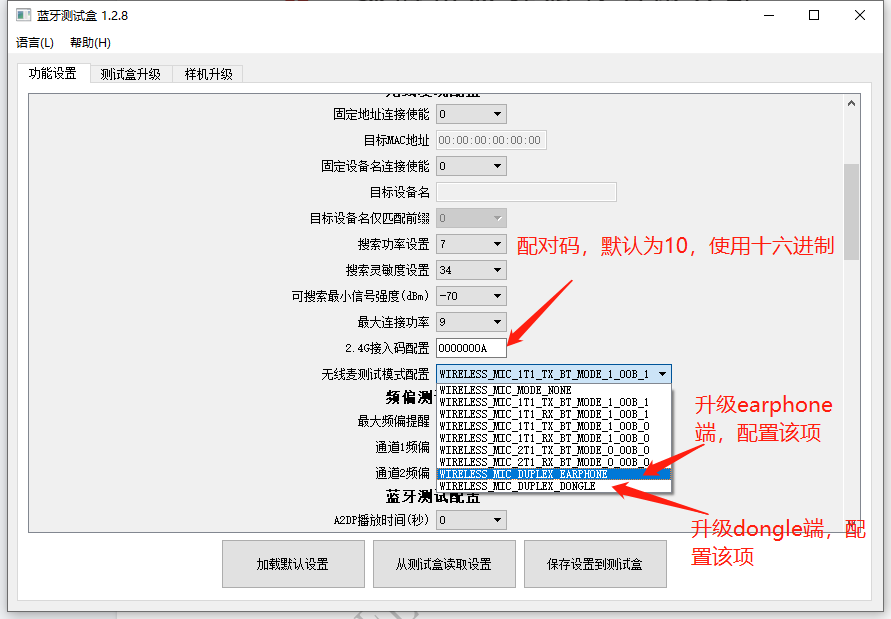

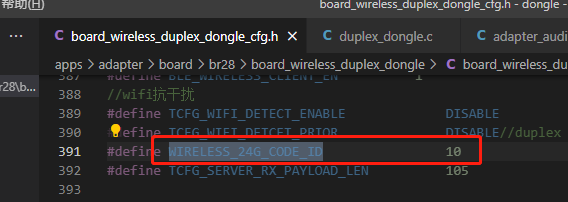

2、配对码要修改为0000000A，对应程序中的WIRELESS_24G_CODE_ID
image 3、升级接收板时，测试盒需要选择 WIRELESS_MIC_DUPLEX_EARPHONE
4、升级发射板时，测试盒需要选择 WIRELESS_MIC_DUPLEX_DONGLE
