JL7018M双工earphone标准原理图V1.1

📎 原始文档：https://www.kdocs.cn/l/cr3lwZxNgT80

版本更新说明
版本号	更新日期	更新点：
V1.0	2022.0715	原始版本
V1.1	2023.0220	将Type-C母座CC1与CC2连线断开分别接5 .1K对地电阻，MIC输入预留限幅电阻

备注：
1、 MIC的地必须需接AGND。
2、 MIC电路处的滤波电容位置需预留。
3、 MIC差分对信号必须从MIC引脚处开始并行走线，远离天线和数字信号。

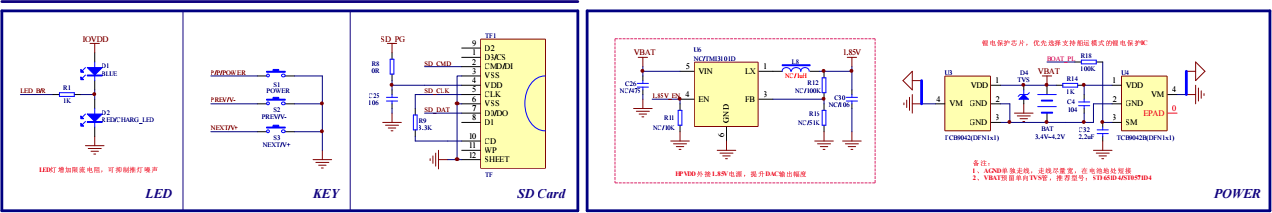

J3
AUX为普通耳机模式，当插入3 . 5MM的音频线时，蓝牙耳机
变成普通耳机状态,此时主控需关机， DAC设高阻，按键不支持开机和功能操作，需拔掉3 . 5MM线,需重新开机才恢复 AUX_DET检测（内部开10K上拉AD检测）

1、 AUX_DET：AUX未插入，电压≦2 .8V

2、 AUX_DET：AUX有插入，电压＝IOVDD电压音频座选型要求：
未插入， 2脚(音频脚)和5脚(检测脚)短接， 1脚和4脚断开有插入， 2脚(音频脚)和5脚(检测脚)断开， 1脚和4脚短接
MIC & LINEIN
DACLP
L6 33nH
SPKL+ 1
L4
DACRP 33nH
SPKR+ 1
备注：
