JL6976N8双模式标earphone准原理图V1.1

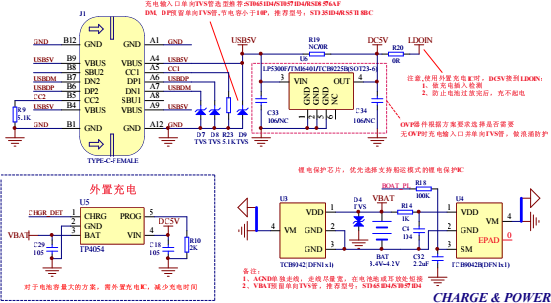

| 版本更新说明 | ||
|---|---|---|
| 版本号 | 更新日期 | 更新点： |
| V1.0 | 2021.1203 | 原始版本 |
| V1.1 | 2022.0413 | 同步相关修改和备注 |
+3.3V   LED灯增加限流电阻，可抑制推灯噪声 LED | S1 P/P/POWER   KEY | 预留烧写测试点，方便烧写、 升级 PC烧录、 升级测试点： LDOIN， VBAT， DP， DM， GND LDOIN   VBAT     VBAT USBDM USBDP GNDVBAT烧写电压不要超过4 . 5V Test Point |
|---|
备注：
1、 MIC的地必须需接AGND。
2、 MIC电路处的滤波电容位置需预留。
3、 MIC差分对信号必须从MIC引脚处开始并行走线，远离天线和数字信号。
OUTL 2 J20
AUX为普通耳机模式，当插入3 . 5MM的音频线时，蓝牙耳机
变成普通耳机状态,此时主控需关机， DAC设高阻，按键不支持开机和功能操作，需拔掉3 . 5MM线,需重新开机才恢复 AUX_DET检测（内部开10K上拉AD检测）
1、 AUX_DET：AUX未插入， 电压＝VDDIO电压
2、 AUX_DET：AUX有插入， 电压＝VDDIO电压/2
MIC & LINEIN
