AD6976D无线MIC发射器标准原理图V2.1

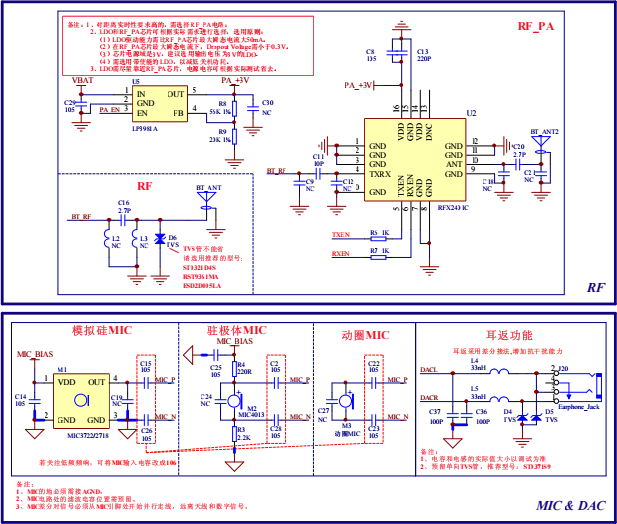

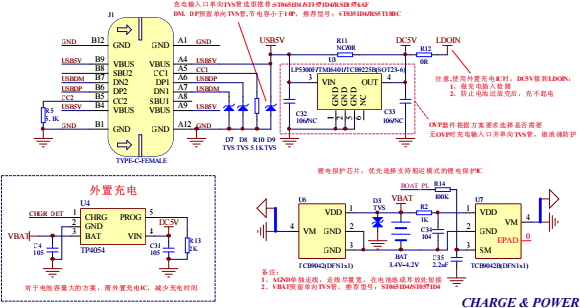

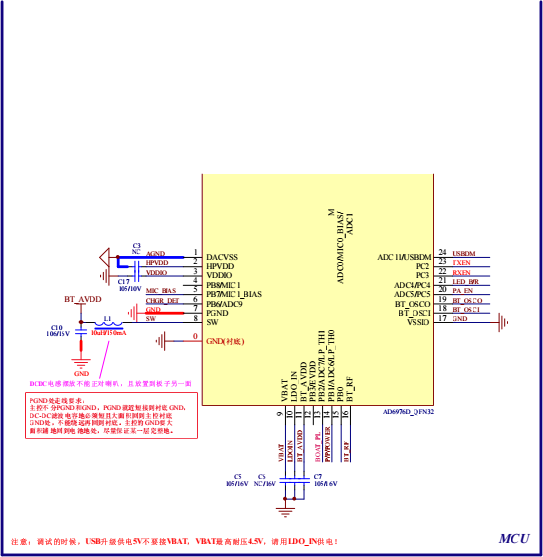

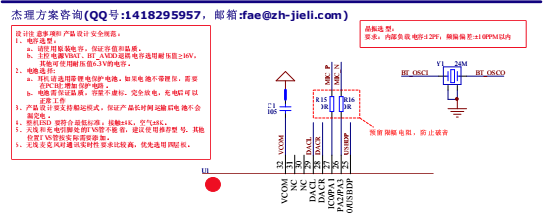

| 版本更新说明 | ||
|---|---|---|
| 版本号 | 更新日期 | 更新点： |
| V1.2 | 2022.0218 | 充电输入端更换单向TVS管，耳返和MIC电路采用差分形式 |
| V1.3 | 2022.0302 | RF_PA供电方式更换为外加带使能的LDO供电 |
| V2.0 | 2022.0319 | 增加MIC频响注释、船运模式功能以及相关说明，调整LED_B/R口，防止推灯的PWM信号干扰到MIC_BIAS，增加DAC输出的TVS管 |
| V2.1 | 2023.0220 | 调整备注信息，增加充电OVP电路及TVS管选型推荐，DAC耳返增加LC电路，将Type-C母座CC1与CC2连线断开分别接5 .1K对地电阻，MIC输入预留限幅电阻 |
| VDDIO | S1 P/P/POWER  POWER   | 预留烧写测试点，方便烧写、 升级 PC烧录、 升级测试点： LDOIN， VBAT， DP， DM， GND LDOIN      VBAT USBDM USBDP GNDVBAT烧写电压不要超过4 .5V Test Point |
|---|---|---|
  | ||
 LED灯增加限流电阻，可抑制推灯噪声 LED | KEY |
