AD6973M两发一收话筒标准原理图V1.0
话筒发射端标准原理图

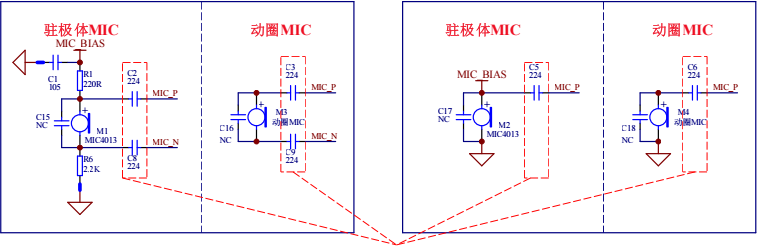

差分接法 单端接法
备注:
1、MIC的地必须需接AGND。
若关注低频频响,可将MIC输入电容改成105或更大
2、MIC电路处的滤波电容位置需预留。
3、优先选用差分接法,MIC差分对信号必须从MIC引脚处开始并行走线,远离天线和数字信号。
MIC


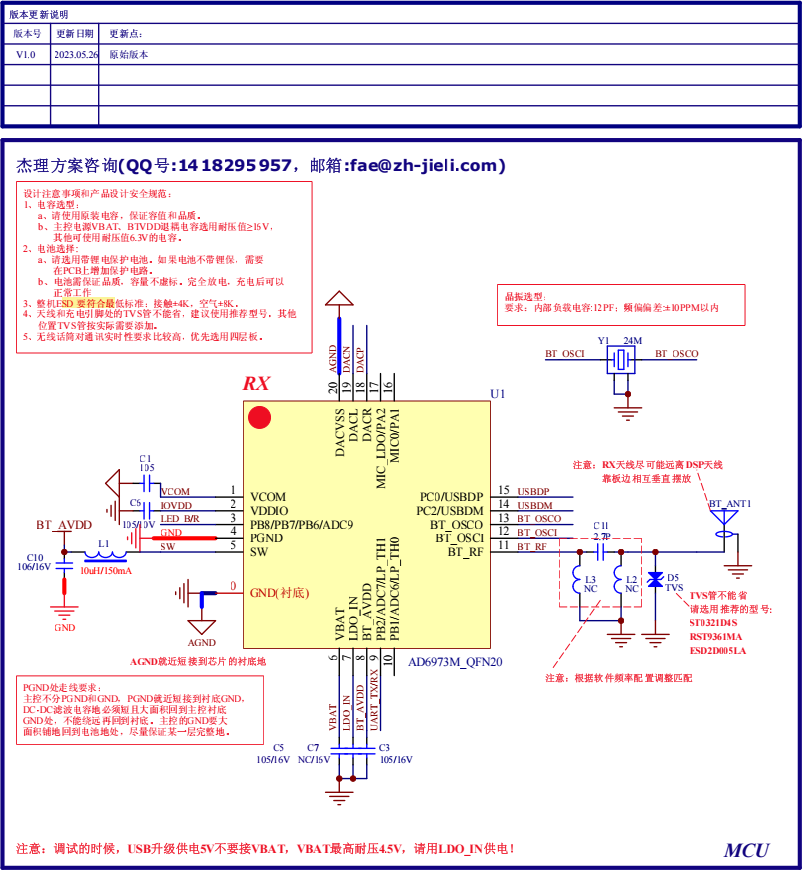

话筒接收端标准原理图
![]() IOVDD D1 BLUE LED_B/R R1 1K D2 RED/CHARG_LED LED灯增加限流电阻,可抑制推灯噪声 | LED | 预留烧写测试点,方便烧写、升级 PC烧录、升级测试点:LDO_IN,VBAT,DP,DM,GND LDO IN ![]() LDOIN ![]() VBAT VBAT USBDM DM ![]() ![]() USBDP DP ![]() ![]() GND GND VBAT烧写电压不要超过4. 5V Test Point ![]() |
|---|

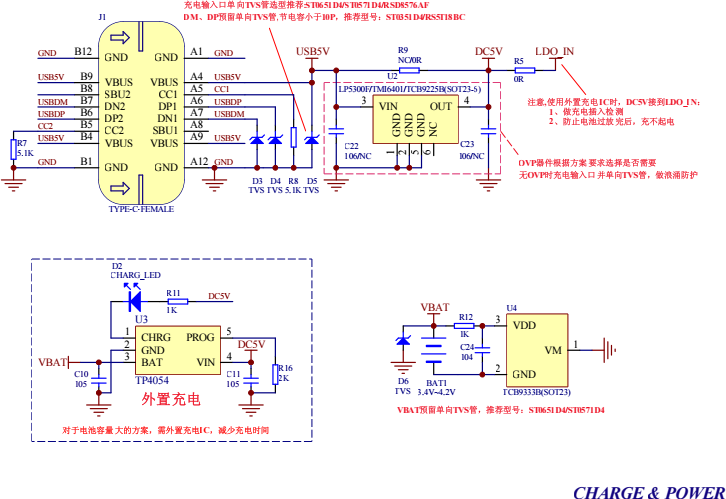

RX话筒及DSP电源,建议单独走线,在电池端星型连接
VBAT U7
TVS 3.4V~4 .2V TCB9333B(SOT23)
VBAT预留单向TVS管,推荐型号:ST0651D4/ST0571D4
POWER
DSP
AC695N
AC696N
JL701N
JL703N
...
注意:RX及DSP通信口,请选用上电可控IO
串口通讯/RX软开关机控制
DAC差分输出 /
UART_TX/RX R3 0R
C14
106
AC695N、AC696N不支持差分输入 DAC改成单端输出,接到AUX输入
根据应用需求选择连接电路 COMMUNICATE
